1 INOVACE Ceny bez DPH, platné do PRO VŠECHNY, KTEŘÍ MILUJÍ PERFEKTNÍ KONTURY Konturograf GARANT CM1 jasná a jednoduchá obsluha pro nejlepší výsledky.

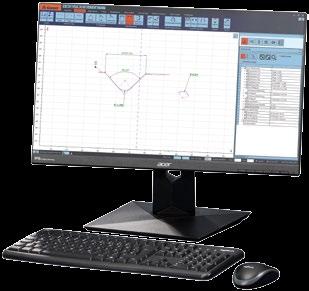

2 Konturograf GARANT CM1 Konturograf GARANT CM1. BEZDOTYKOVÝ OPTICKÝ INKREMENTÁLNÍ MĚŘICÍ SYSTÉM PRO SPOLEHLIVÉ VÝSLEDKY. GARANT CM1 je všestranný talent pro Vaše každodenní měření kontur. Díky ose X a Z s CNC programováním a řízením Vám poskytuje největší měřicí objem ve své třídě. Prostřednictvím volitelného Y-stolu s CNC řízením lze automatizovat i osu Y. Měření top-down a plně automatická kalibrace zajišťují efektivnější práci a vysokou reprodukovatelnost. S plně vybaveným měřicím počítačem jste bez velkého úsilí připraveni k měření. Nyní také online! Všechny informace o konturografu GARANT CM1 najdete nyní také online na našich webových stránkách. ho7.eu/cm1 Volitelně s Y-stolem s CNC řízením Plnohodnotný měřicí počítač (Quad Core, 8 GB RAM) s optimálním vedením kabelů 2

3 INOVACE Osa X a Z s CNC řízením Software: Nový konturograf boduje také z hlediska uživatelské přívětivosti. Obsluha se provádí prostřednictvím speciálně pro tento systém vyvinutého softwaru. Díky optimalizované pracovní ploše je práce s přístrojem velmi jednoduchá a intuitivní. Měřicí funkce: Nastavení měřicí dráhy a rychlosti. Programování automatických procesů. Jednoduchý výběr regresních přímek a kružnic. Vytváření volných a závislých průsečíků. Vytváření pomocných přímek, pomocných kružnic a referenčních koulí. Otáčení a zrcadlení kontur. Určování tvaru a polohy. Bezdotykový optický inkrementální měřicí systém pro spolehlivé výsledky Masivní granitová základna Volitelně s ovládáním pomocí joysticku 3

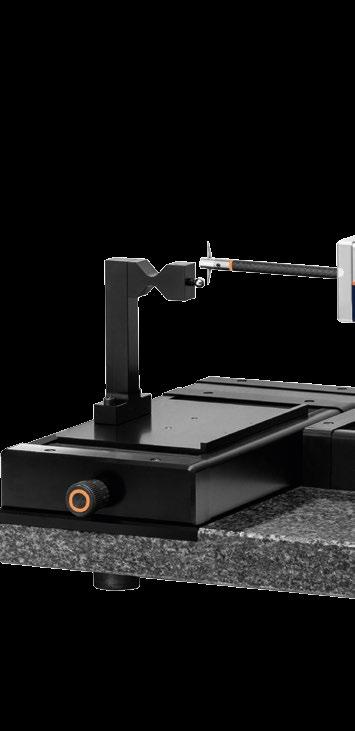

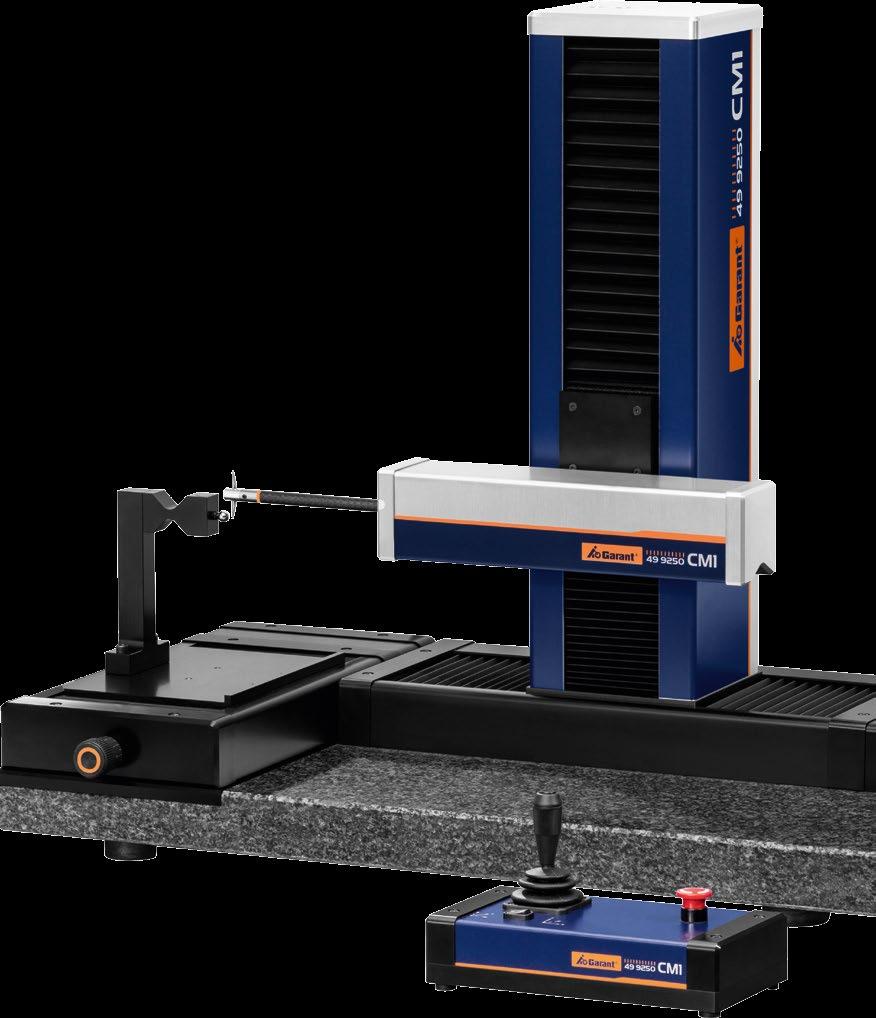

4 Konturograf GARANT CM1 OBROVSKÝ ROZSAH MĚŘENÍ NA MINIMÁLNÍM PROSTORU. DÍKY SVÉ JEDINEČNÉ ŠKÁLE FUNKCÍ VÁM GARANT CM1 UŠETŘÍ SPOUSTU MÍSTA, ČASU A PENĚZ. Konturograf CM1 Konturograf s bezdotykovým, optickým inkrementálním měřicím systémem. Masivní granitová základna a vysoce přesné osy s předpjatými lineárními ložisky bez vůle. Osy X a Z s CNC řízením (buď pomocí klávesnice, nebo volitelně joystickem). Měřicí funkce: Nastavení dráhy a rychlosti. Programování automatických procesů. Jednoduchý výběr regresních přímek a kružnic. Vytváření volných a závislých průsečíků. Vytváření pomocných přímek, pomocných kružnic a referenčních koulí. Otáčení a zrcadlení kontur. Určování tvaru a polohy. Vel. CM1 Ruční Y-stůl pro systémově podporované manuální vyhledání nejvyššího resp. nejhlubšího bodu v ose Y. Vel. CM1-CNC Y-stůl s CNC řízením pro automatické vyhledání nejvyššího resp. nejhlubšího bodu v ose Y. Pozor: Předpoklad pro měření top-down! Rozsah dodávky: Včetně měřicího počítače, monitoru, myši a klávesnice, kalibračního etalonu, upínače dotykových hrotů a dotykového hrotu 20,5 mm. Zvláštní příslušenství: Joystick č , volitelný software č Vel. CM1-CNC Volitelný software top-down vč. kalibračního etalonu č Poznámka: Technické změny a změny provedení PC a monitorů vyhrazeny. Typ CM1 CM1-CNC Konturograf CM1 (18014,70) (24910, ) Rozsah měření X mm 190 Rozsah měření Z mm 275 Rozsah měření Y mm 40 41Q Měřicí systém, osa X Měřicí systém, osa Z Vysoce přesné, inkrementální, bezdotykové Měřicí systém T Rozlišení v ose Z - dotykový hrot µm 0,05 Rozlišení v ose Z - měřicí systém µm 0,05 Přímost µm ± (2+L/50) Přesnost měření osa XZT kombinovaná µm ± (2+L/50) Základní deska délka mm 645 Základní deska - hloubka mm 380 Výška mm 550 Maximální hmotnost obrobku kg 100 Hmotnost kg 40 4

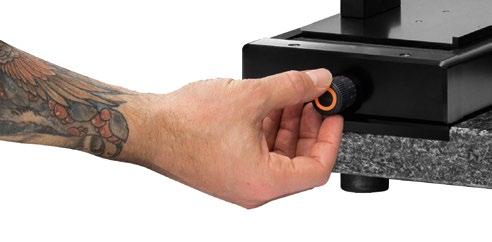

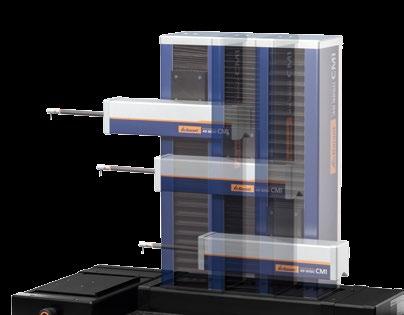

5 Ceny bez DPH, platné do INOVACE Funkce: Největší rozsah měření ve své třídě: S rozsahem měření 190 mm v ose X a 275 mm v ose Z (maximální měřicí dráha v prostoru > 330 mm) nabízí konturograf CM1 největší rozsah měření ve své třídě. Na rozdíl od měření se středem otáčení se pomocí tohoto měření se dvěma osami měří konstantně s úhlem měření 0. Měření horní a dolní kontury (měření top-down): Konturograf CM1 pracuje s absolutními souřadnicemi a umožňuje snímat kontury od začátku ve vzájemně přesných proporcích. Při měření top-down lze tedy kontury určit v jednom měřicím cyklu a automaticky je nastavit vzájemně vůči sobě. Plně automatická kalibrace: Plně automatická kalibrace dotykových hrotů snižuje osobní úsilí a zaručuje uživatelsky neutrální kalibraci. Volitelné konfigurace: Konfigurace CM1 Manuální Y-stůl pro systémově podporované vyhledání nejvyššího resp. nejhlubšího bodu v ose Y. Konfigurace CM1-CNC Y-stůl s CNC řízením pro automatizované vyhledání nejvyššího resp. nejhlubšího bodu v ose Y. Joystick Kompletní CNC řízení osy X, Z i Y. 5

6 Konturograf GARANT CM1 Software pro CM1 Vel. EXPORT Export naměřených bodů do souboru ve vermátu DXF, CSV a SCR. Export naměřených hodnot do formátu QDAS nebo CSV. Import elementů ze souborů DXF a CSV. Vel. PROFIL Porovnání elementů a kontur s importovanými elementy DXF (vč. aktivace importu DXF). Výpočet a zobrazení odchylek mezi měřením a datovým záznamem. Určení tolerančních pásem a pásem záběru _EXPORT Typ EXPORT PROFIL 41Q Volitelný software (1058,94) (1058,94) _PROFIL Volitelný software top-down vč. kalibračního etalonu (dvoustranný) Dodatečný směr měření zespoda nahoru. Měření několika kontur a vytvoření úhlových bisektorů mezi dvěma regresními a pomocnými liniemi. Rozsah dodávky: Včetně dvoustranného kalibračního etalonu k provádění kalibrace pro měření top-down. Zvláštní příslušenství: Dvojitý dotykový hrot č vel. 34 s upínačem č vel. 3,5. Dvojitý dotykový hrot vč. dotykového raménka č vel. 9. Poznámka: Používejte pouze ve spojení s automatickým Y-stolem. Typ 40N Volitelný software top-down vč. kalibračního etalonu TOPDOWN (2860,94) Volitelný hardware pro CM1 Pult s joystickem a nouzovým vypínačem pro přesné a spolehlivé ovládání Konturografu GARANT CM1. Řízení os X a Z, v případě CNC - řízení také osy Y. Typ 41Q JOYSTICK Joystick (1164,94) Otočný a výklopný svěrák Nástrojová ocel, kalená, přesně broušená. Nastavení ve 2 osách, otočný a výkyvný. Odečet stupnice přes nonius: 3. Přesnost: Do 0,003 mm / 100 mm. Šířka čelistí A mm Otočný a výklopný svěrák (1468,10) Maximální rozsah upnutí b mm 80 Celková délka a mm 160 Celková šířka B mm 110 Celková výška c mm 137 Rozsah vyklopení

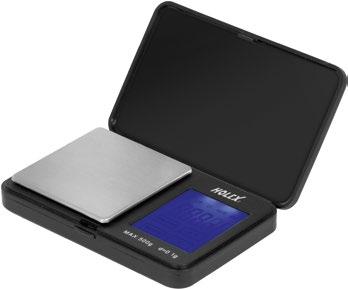

7 Ceny bez DPH, platné do INOVACE Upínače a dotykové hroty pro CM1 Zvláštní příslušenství: Kapesní váha č vel. 500 k cejchování dotykových hrotů. Vel. 1 Dotykové raménko k upnutí dotykových hrotů s 1 mm. Vel. 3,5 Upínač dotykových hrotů k upnutí dotykových hrotů s 3,5 mm _ _3,5 upnutí mm 1 3, Upínač dotykových hrotů (226,84) (51,41) Celková délka mm Dotykové hroty Ø 3,5 mm Vhodné pro: Upínač dotykových hrotů č vel. 3,5. Celková délka mm 20, Dotykový hrot 3,5 mm (128,79) (128,79) Úhel hrotu stupeň _20, _33 Celková délka mm 20, Dotykový hrot, kónický 3,5 mm (128,79) (128,79) Úhel hrotu stupeň 24 Celková délka mm Dvojitý dotykový hrot 3,5 mm (584,06) Úhel hrotu stupeň 12 Dotykové hroty Ø 1 mm Vhodné pro: Dotykové raménko č vel. 1. Celková délka mm Dotykový hrot 1 mm (125,08) (205,64) (143,10) Úhel hrotu stupeň 19 Celková délka mm Dotykový hrot, kónický 1 mm (125,08) Úhel hrotu stupeň 24 Celková délka mm Dvojitý dotykový hrot vlepený do dotykového raménka 1 mm (1078,02) Úhel hrotu stupeň _20, _ _ _ _ K2 Cal Kapesní váhy Robustní tvrdé pouzdro k ochraně proti poškození a prachu. S funkcí odvažování, tarovací tlačítko. Seřizovací program CAL: pro vysokou přesnost. Napájení proudem pomocí obvyklých baterií typ AAA (č vel. LR3). Obsluha pomocí dotykové obrazovky. Maximální rozsah vážení g Kapesní váha 34,34 Odečet g 0,1 Šířka mm 72 Hloubka mm 115 Výška mm 16 Hmotnost netto kg 0,18 42H

8 Objevte nové možnosti. Měřicí videomikroskop GARANT MM1 přesné měření může být tak jednoduché! Měřicí videomikroskop GARANT MM1-200 Uživatelsky přívětivé a spolehlivé měření a dokumentování nejrůznějších geometrických tvarů Moderní a měřicí software s intuitivní obsluhou. Snadné vytváření a používání měřicích programů. Podstavec ( ) 3 zásuvky (úložný prostor). Měřicí technika Hoffmann Group Více informací, servis a produkty z oblasti měřicí techniky najdete také online: Obraťte se na svého osobního partnera u Hoffmann-Group. Tento reklamní prospekt, jeho grafická úprava a použitý systém objednacích čísel jsou chráněny autorským právem. Následný tisk a jakékoliv rozmnožování i jen částí je možné pouze s písemným souhlasem firmy Hoffmann GmbH Qualitätswerkzeuge, München. Všechny ceny jsou katalogové ceny, bez DPH, platné do ; ceny v bez záruky, omyl a změny vyhrazeny. Hoffmann Qualitätswerkzeuge CZ s.r.o. Zemská 211/I Ejpovice Tel. objednávky: Fax: Objednávky, dodávky a fakturaci vyřizuje: Hoffmann Nürnberg GmbH Qualitätswerkzeuge Franz-Hoffmann-Strasse 3 D Nürnberg Tel. objednávky: Fax: Hoffmann Qualitätswerkzeuge Černyševského Bratislava Tel. objednávky: Fax: cs KW1809 CS
