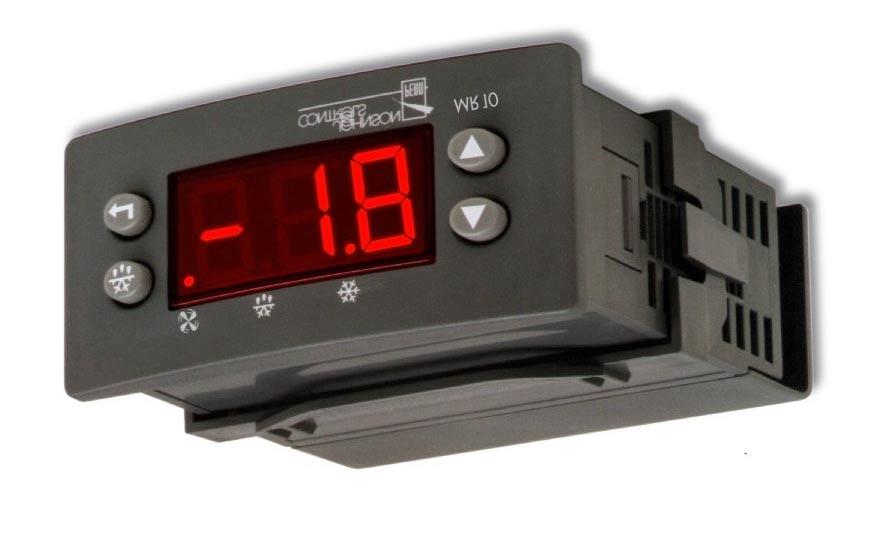

1 Sekce katalogu Elektronické regulátory Informace o výrobku MR10 Datum vydání 0901/1001CZ Rev.1 Elektronické regulátory MR10 pro chladicí kompresory a řízení rozmrazování Ú vod Regulátory řady MR10 jsou speciálně určeny pro statické nebo ventilační chladicí jednotky pracující při kladných nebo záporných teplotách. Regulátor obsahuje všechny funkce vyžadované moderními jednotkami jako je úplné řízení kompresoru a ventilátoru výparníku, off-cycle nebo aktivní řízení rozmrazování. Zvláštní důraz byl kladen na cenu jednotky MR10, která poskytuje základní vlastnosti pro celkovou správu systému, při současně velmi konkurenceschopné ceně. Design modulů byl speciálně upraven tak, aby zlepšil celkový vzhled vašich strojů. Regulátor MR14 s řízením rozmrazování a ventilátoru Vlastnosti a výhody Atraktivní kryty určené pro instalaci na panel Snadná a rychlá instalace Jedna souprava obsahuje až 4 relé Termostatový výstup až 16A K dispozici modely s napájením 230 V Přesný výměnný snímač IP 68 K dispozici množství snímačů s nejrůznějšími kryty Technologie SMD Zablokování klávesnice Požadavky na prostor jsou redukovány Umožňuje přesnou regulaci kompresoru bez potřeby přídavného kontaktu Snižuje dobu instalace Přesné provedení regulační funkce Není nutná opětovná kalibrace Široké možnosti vyhovující nejrůznějším požadavkům souvisejících se snímáním teploty Kvalitnější a spolehlivější komponenty Zabrání náhodným změnám parametrů ze strany obslužného personálu. Sekce katalogu - Elektronické regulátory Objednací číslo PD-MR10-CZ

2 2 MR10 Obecné vlastnosti Displej Displej má tři sedmisegentové LED displeje pro zobrazení teplot 40 C až +70 C. Viz tabulku stavů LED níže. Vstup signálu od snímačů Tato řada regulátorů používá teplotní snímače Johnson Controls A99. Tyto snímače měří s přesností 0,5 C v rozsahu od -15 do 75 C. Mimo tento rozsah vzrůstá teplotní tolerance, jak je vidět níže. Plynotěsný kryt z něj činí ideální čidlo pro chladící aplikace. Bližší informace naleznete v dokumentaci k A99. Posun měřené teploty lze nakonfigurovat pro teplotní kompenzaci nebo prodlužovací kabel. Nastavitelné limity pracovních bodů Rozsah bodů nastavení lze omezit, aby se předešlo příliš vysokému nebo nízkému bodu nastavení zařízení. Koncový uživatel tak nemá možnost upravovat body nastavení mimo toto omezení. Ochrana proti krátkým cyklům Vaše zařízení je spolehlivě chráněno, protože ve všech modelech je zabudována ochrana proti krátkým cyklům. Toto opatření určuje nejkratší dobu, která musí uběhnout mezi dvěma následnými spuštěními kompresoru. Zablokování klávesnice Změnu vnitřních parametrů umožňuje, příp. znemožňuje stisknutí tlačítek v určité dané posloupnosti. Tím je zajištěna ochrana proti změnám parametrů neoprávněnými osobami. Procedura vlastního testování Tato vlastnost napomáhá ke kontrole instalace a konfigurace regulátoru. Po stisknutí určité sekvence tlačítek + se aktivují všechny výstupy a rozsvítí se všechny LED diody. Hluboké zmrazení Výstup kompresoru lze z čelního panelu zapnout současným stisknutím kláves + na předem určenou dobu a tak spustit mrazící cyklus. Tato vlastnost je praktická především při plnění mrazáku nebo pro otevřené mrazící pulty, kdy je nutné snížit teplotu pokud možno co nejrychleji. Řízení poplachových hlášení Všechna zařízení mají nastavenu horní a spodní mez poplachového hlášení. Tyto meze jsou vztaženy k hlavnímu bodu nastavení termostatu. V případě jejich překročení se zobrazí buď Hi (High horní) nebo Lo (Low dolní). Pro zamezení vzniku poplachových hlášení způsobených nevýznamnými událostmi (např. otevřením dveří) lze nastavit zpoždění. Dále lze nastavit diferenci poplachového hlášení. U modelů s řízením rozmrazování je při rozmrazování a krátce po něm vypnuto zobrazování poplachových hlášení. Dojde-li k odpojení nebo zkratování snímače, tento stav bude zobrazen, signalizován a povede k předem zvolenému stavu výstupních relé. Výstup lze zapnout a vypnout nejen trvale, ale také zapínat a vypínat střídavě. Tato inovovaná funkce reguluje výstup kompresoru na základě průměru z posledních deseti cyklů, což zajišťuje energetické úspory i udržení kvality uskladněného zboží. Jednotky Lze si zvolit buď jednotky Celsia nebo Fahrenheita. Zatížení výstupního relé Důležitou součástí některých modelů je výstup termostatu 16A, který umožňuje přímé ovládání kompresoru bez potřeby přídavného kontaktu. Tabulka stavů diod LED = svítí Zapnutý kompresor = bliká Hluboké zmrazení je aktivní = svítí Rozmrazovací cyklus je aktivní = svítí Ventilátor je zapnut Sekce katalogu Elektronické regulátory

3 MR10 3 R ozměry Výřez pro montáž do panelu Teplotní snímač A99BB-200C. Sekce katalogu - Elektronické regulátory

4 4 MR10 Konfigurace 1 > 3 sec 1 > 7 sec > 5 sec 3 4 Bod nastavení Parametry Kontrola systému > 10 sec Uzamknutí/odemknutí klávesnice Hluboké zmrazení > 5 sec Pokyny pro zapojení VAROVÁNÍ Při zapojování a údržbě se ujistěte, že: napájení pohonu je vypnuto, abyste zabránili možným škodám na zařízení, zranění nebo šoku osob. se nedotýkáte, nezkoušíte zapojit nebo odpojit vodiče při zapnutém napájení. Poznámka Tyto regulátory jsou určeny pro řízení zařízení při běžných provozních podmínkách. Pokud by selhání tohoto zařízení mohlo vést k abnormálním provozním podmínkám, které by mohly způsobit zranění osob nebo škody na zařízení nebo jiném majetku, musí být do systému přidána další zařízení (omezující nebo bezpečnostní) nebo systémy (alarmové nebo dohlížecí), které varují nebo zabrání selhání těchto zařízení. Tato zařízení nebo systémy musí být udržovány jako součást systému. Sekce katalogu Elektronické regulátory

5 MR10 5 Regulace kompresoru MR11 Tento regulátor je určen především pro řízení chladicích jednotek pracujících při kladných teplotách. Popis: Výstup ke kompresoru je vybaven SPDT relé 8(3)A pro řízení kompresoru. K dispozici jsou dva typy s napájením 12 Vstř/ss nebo 230 Vstř. Pozn.: Podrobný seznam parametrů a jejich popis naleznete na konci této dokumentace. Zapojení a) Zapojení b) Dodávané typy: Položka Kryt Napájení Přeprav. hmotnost Schéma zapojení MR11PM12R-1C Panel 75x35 12 Vstř/ss 50/60 Hz 230 g a) MR11PM230-1C Panel 75x Vstř 50/60 Hz 300 g b) Poznámka: teplotní snímač je součástí dodávky Sekce katalogu - Elektronické regulátory

6 6 MR10 Termostat s cyklickou regulací rozmrazování MR12 Toto zařízení je určeno především k regulaci aplikací statického rozmrazování při kladných teplotách. Funkce rozmrazování Rozmrazování je spuštěno a ukončeno pomocí časovače. Uživatel nastavuje časový interval mezi jednotlivými cykly a také jeho délku. Během rozmrazovacího cyklu může být na displeji zobrazeno buď poslední měření teploty před započetím cyklu nebo bod nastavení. Zobrazení hodnot lze také potlačit až do ukončení cyklu. Použitím tlačítka na přední části modulu lze nastavit ruční rozmrazování. Digitální vstupní funkce Všechny regulátory rozmrazování jsou vybaveny digitálním vstupem, který je určen pro provádění následujících funkcí: 1. Obecný alarm 2. Zpožděný alarm 3. Dveřní spínač Poznámka: Podrobný seznam parametrů a jejich popis naleznete na konci této dokumentace. Zapojení a) Zapojení b) Zapojení c) Zapojení d) Dodávané typy: Položka Kryt Napájení Přeprav. hmot. Schéma zapojení MR12PM12R-1C Panel 75x35 12 Vstř/ss 50/60 Hz 240 g a) MR12PM12R-A1C Panel 75x35 12 Vstř/ss 50/60 Hz 240 g b) MR12PM230-Z1C Panel 75 x Vstř 50/60 Hz 240 g c) MR12PM12H-1C Panel 75 x Vstř/ss 50/60 Hz 260 g d) Poznámka: teplotní snímač je součástí dodávky Sekce katalogu - Elektronické regulátory

7 MR10 7 Termostat s aktivní správou rozmrazování-mr13 Tento regulátor je určen především pro řízení statických jednotek pracujících se středními a nízkými teplotami, které vyžadují aktivní rozmrazování. Tyto regulátory jsou vybaveny dvěma snímači, jedním pro regulaci chladicí jednotky, druhým pro snímání teploty výparníku. Rozmrazovací funkce Rozmrazování je spuštěno pomocí časovače a je ukončeno buď teplotou nebo časem, podle tohoto, který parametr nastane dříve. Rozmrazovací funkce má následující parametry: Typ rozmrazování (horkými plyny nebo elektrickým ohřevem) Časový interval pro nastavení frekvence rozmrazování Určení způsobu rozmrazování: čas nebo teplota Ukončení rozmrazování teplotou Maximální délka rozmrazování. Kompresor můžete zastavit na tzv. dobu odkapávání, jejíž délku si můžete nastavit. Umožní to vysušit výparník před přechodem na normální provoz. V případě selhání snímače teploty výparníku bude rozmrazování automaticky ukončeno po uplynutí nejdelší doby rozmrazování. Během rozmrazování lze displej nakonfigurovat tak, že může zobrazovat poslední měřenou teplotu před započetím rozmrazování nebo bod nastavení. Multifunkční digitální vstup Všechny regulátory rozmrazování jsou opatřeny přídavným digitálním vstupem, který lze nakonfigurovat tak, aby prováděl následující funkce: 1. Obecný alarm 2. Zpožděný alarm 3. Dveřní spínač Poznámka: Podrobný seznam parametrů a jejich popis naleznete na konci této dokumentace. Zapojení a) Dodávané typy: Položka Kryt Napájení Přeprav. hmotnost Schéma zapojení MR13PM12R-2C Panel 75x35 12 V stř/ss 50/60 Hz 330 g a) Poznámka: Součástí dodávky jsou dva teplotní snímače Sekce katalogu - Elektronické regulátory

8 8 MR10 Termostat se správou rozmrazování a řízením ventilátoru MR14 Toto zařízení je určeno především pro řízení aplikací ventilačního chlazení, které vyžadují aktivní rozmrazování např. horkými plyny nebo elektricky. Je také vhodné pro malé objekty (dílna, závod). Tyto regulátory jsou vybaveny dvěma snímači, jedním pro regulaci chladící jednotky, druhým pro snímání teploty výparníku. Rozmrazovací funkce Rozmrazování je spuštěno pomocí časovače a je ukončeno buď teplotou nebo časem, podle tohoto, který parametr nastane dříve. Rozmrazovací funkce má následující parametry: Typ rozmrazování (horkými plyny nebo elektrickým ohřevem) Nastavení časové frekvence rozmrazování Ukončení rozmrazování: časem nebo teplotou Konečná teplota rozmrazování Maximální délka rozmrazování Kompresor můžete zastavit na tzv. dobu odkapávání, jejíž délku si můžete nastavit. Umožní to vysušit výparník před přechodem na normální provoz. V případě selhání snímače teploty výparníku bude rozmrazování automaticky ukončeno po uplynutí nejdelší doby rozmrazování. Během rozmrazování lze displej nakonfigurovat tak, že může zobrazovat poslední měřenou teploty před započetím rozmrazování nebo bod nastavení. Funkce řízení ventilátoru Pomocí modelu MR4 si můžete zvolit, zda bude ventilátor v provozu paralelně s kompresorem či bude stále zapnut. Během rozmrazování je ventilátor v obou případech vypnut. Po rozmrazení lze ventilátor spustit po uplynutí přednastaveného časového intervalu nebo poté, kdy teplota výparníku klesne pod určitou nastavitelnou teplotu. Digitální vstupní funkce Všechny regulátory rozmrazování jsou opatřeny přídavným digitálním vstupem, který lze nakonfigurovat tak, aby prováděl následující funkce: 1. Obecný alarm 2. Zpožděný alarm 3. Dveřní spínač Poznámka: Podrobný seznam parametrů a jejich popis naleznete na konci této dokumentace. Zapojení a) Zapojení b) Dodávané typy: Položka Kryt Napájení Přeprav. hmotnost Schéma zapojení MR14PM12R-A2C Panel 75x35 12 V stř/ss 50/60 Hz 330 g a) MR14PM12R-2C Panel 75x35 12 V stř/ss 50/60 Hz 330 g b) Poznámka: Součástí dodávky jsou dva teplotní snímače Sekce katalogu - Elektronické regulátory

9 MR10 9 Popis jednotlivých parametrů Bod nastavení: Definován jako vypínací bod relé. (Hy): Hystereze: Je to rozdíl mezi teplotou, při níž je kompresor vypnut, a teplotou, při níž je kompresor zapnut. Je to absolutní hodnota vztažená k bodu nastavení. Hysteresis Setpoint T C Příklad: Bod nastavení = 4 ºC, Hystereze = 2 K. Kompresor je zapnut, překročí-li teplota 6 ºC, a vypnut, poklesne-li teplota na 4 ºC. (LL/HL): spodní a horní mez bodu nastavení: Hodnoty bodu nastavení nelze změnit mimo tyto meze. Uživatel tak nemůže provést nesprávné nastavení. (CC): Ochrana proti krátkým cyklům: Tento parametr zabraňuje příliš častému zapínání a vypínání kompresoru. Jeho hodnota představuje nejmenší časový interval mezi dvěma následujícími spuštěními kompresoru. Anti cycle timer Cooling demand Comp. output (Co): Délka hlubokého zmrazení: Doba, po kterou je kompresor zapnut, je-li na čelní desce stisknuto tlačítko pro cyklus hlubokého zmrazení. (AH): Horní teplota pro alarm: Horní hodnota pro aktivaci poplachového hlášení ve vztahu k bodu nastavení. Je-li bod nastavení 4 ºC a chcete aktivovat poplachové hlášení 5 K nad bodem nastavení, spustí se poplachové hlášení při dosažení 9 ºC. (AL): Spodní teplota pro alarm: Spodní hodnota pro aktivaci poplachového hlášení ve vztahu k bodu nastavení. Je-li bod nastavení 4 ºC a chcete aktivovat poplachové hlášení 3K pod bodem nastavení, spustí se poplachové hlášení při poklesu na 1 ºC. (Ad): Diference poplachového hlášení: Vhodné pro zamezení oscilace poplachových hlášení. Příklad: Bod nastavení = 4 ºC, Max. pro teplotní poplach. hlášení= 6 K, Diference poplachového hlášení = 2 K. Pokud v tomto případě teplota v mrazicím boxu převýší hodnotu 4+6 = 10 ºC po dobu delší než je parametr 9, je poplachové hlášení aktivováno. Pokud teplota poklesne pod = 8 ºC, je poplach zrušen. (At): Zpoždění poplachových hlášení: Časový interval mezi detekcí poplachových podmínek a aktivací poplachového hlášení. Zabraňuje aktivaci poplachu při dočasných podmínkách. Dále regulátor automaticky ignoruje teplotní podmínky pro poplach v následujících případech: - 20 minut po spuštění - během rozmrazování a 20 minut po jeho dokončení. (df): Funkce rozmrazování: Zvolte typ vaší aplikace a způsob, jakým se provádí rozmrazování: 0 = elektrické (kompresor vypnut) 1 = horkým plynem (kompresor zapnut) (de): Funkce ukončení rozmrazování: Zvolte typ ukončení rozmrazování: 0 = podle časovače - parametr (dd) 1 = podle teploty - parametr (dt) Pozn.: V každém případě bude rozmrazování ukončeno po uplynutí času daného parametrem (dd). (dt): Teplota ukončení rozmrazování: Pouze v případě, je-li parametr 11=1. Dosáhne-li teplota výparníku této hodnoty, rozmrazování automaticky končí. (di): Interval rozmrazování: Časový interval mezi dvěma následujícími rozmrazovacími cykly. Tento časovač spustí každý rozmrazovací cyklus. (dd): Max. délka rozmrazování: Rozmrazovací cyklus je po uplynutí tohoto intervalu zastaven i v tom případě, že nebylo dosaženo koncové teploty rozmrazování. (dc):doba odkapávání: Po ukončení rozmrazování je kompresor zastaven, aby z výparníku odkapala voda. (du): První rozmrazování po zapnutí: Tento parametr umožňuje zpozdit rozmrazování bezprostředně po spuštění. Zabrání to aktivaci rozmrazování dříve, než mrazicí box dosáhne provozní teploty. Tato funkce Tato funkce není aktivována, je-li nastavena na Vypnuto (OFF). (dp): Zobrazování během rozmrazování: Můžete si zvolit, jaká veličina má být zobrazena během rozmrazování. Vyhnete se tak nesprávnému informování uživatele během cyklu. 0 = poslední měřená hodnota před začátkem rozmrazovacího cyklu 1 = bod nastavení Sekce katalogu - Elektronické regulátory

10 10 MR10 (dr): Zpoždění při zobrazení teploty po dokončení rozmrazování: Během cyklu není zobrazována teplota okolí (viz parametr dp). Skutečná teplota je na displeji znovu zobrazena, když její hodnota dosáhne hodnoty bodu nastavení, příp. po uplynutí časového intervalu definovaného tímto parametrem. (if): Digitální vstupní funkce: Digitální vstup (normálně sepnut) lze konfigurovat podle požadavků zařízení: 0. Digitální vstup DI není připojen 1. Obecný alarm: pokud je kontakt rozpojen (ON) na delší dobu než parametr id, tak: - Všechny výstupy jsou vypnuty; - Je zobrazena alarmová zpráva (A1); - Poplachový výstup je sepnutý (pokud existuje). Poplachové podmínky se automaticky resetují, pokud se kontakt znovu sepne. 2. Zpožděný alarm: pokud je kontakt rozpojen na delší dobu než parametr id, tak: - Je zobrazena alarmová zpráva (A2); - Poplachový výstup je sepnutý (pokud existuje). Všechny ostatní funkce pokračují, poplachové podmínky se automaticky resetují, jakmile se kontakt znovu sepne. 3. Dveřní spínač: Jakmile se kontakt rozpojí je ventilátor vypnut (pokud je instalován) a pokud zůstane rozpojen po dobu delší než parametr id, tak: - Je zobrazena alarmová zpráva (A3); - Poplachový výstup je sepnutý (pokud existuje). Horní a spodní alarm je vypnut. Poplachové podmínky se automaticky resetují, pokud se kontakt znovu sepne. Pozn.: ventilátor je vždy zapnut (ON)po uplynutí intervalu daného parametrem (Fd). (SF): Řídicí funkce termostatu při poruše snímače: Definuje výstup termostatu v případě poruchy snímače. 0 = kompresor vypnut (OFF) 1 = kompresor zapnut (ON) 2 = automatický režim V automatickém režimu vypočítá regulátor průměrnou délku zapnutí kompresoru za posledních 10 cyklů. Kompresor pak spustí na dobu dle výpočtu. Cyklus hlubokého zmrazení nebo cyklus rozmrazování nebudou brány v úvahu, stejně jako první následující cyklus. (So): Kompenzace snímače termostatu: Tato hodnota je přičtena k naměřené hodnotě nebo od ní odečtena, což slouží ke kompenzaci případných chyb vzniklých při měření. Pro kompenzaci chyby způsobené velmi dlouhým měděným vodičem použijte následující vzorec: 5 length Compensation = K 1000 area, kde: délka (length)= délka vodiče v metrech plocha (area)= průřez vodiče v milimetrech čtverečních, kompenzujte vypočítanou hodnotu. (un): Jednotky teploty: 0 = stupně Celsia, 1 = stupně Fahrenheita. (Pu): Zpoždění aktualizace displeje: Teplota zobrazovaná na displeji bude obnovována po uplynutí této periody. Neovlivňuje provoz měření. (id): Zpoždění digitálního vstupu: Tento parametr nastavuje čas mezi detekci rozpojení digitálního vstupu a aktivací příslušné funkce prostřednictvím parametru (if). (FF): Funkce provozu ventilátoru: 0 = ventilátor pracuje paralelně s kompresorem 1 = ventilátor je stále zapnut Pozn.: v obou případech je ventilátor při rozmrazování vypnut (OFF). (Fd): Zpoždění při spouštění ventilátoru po dokončení rozmrazování: Tento parametr má bezpečnostní funkci, ventilátor je aktivován po uplynutí této doby i v případě, že nebyla dosažena teplota nastavená parametrem (Fr). (Fr): Teplota spuštění ventilátoru po dokončení rozmrazování: Teplota na snímači ve výparníku, při které je po dokončení rozmrazování ventilátor spuštěn. Sekce katalogu - Elektronické regulátory

11 MR10 11 P arametry Parametry regulace teploty Rozsah nastav. Základní MR11 MR12 MR13 MR14 Hystereze (Hy) 1 až 9 K 2 a a a a Spodní mez bodu nastavení (LL) -40 C až horní mez -40 a a a a Horní mez bodu nastavení (HL) spodní mez až 70 C 70 a a a a Ochrana proti krátkým cyklům (CC) 0 až 9 min 2 a a a a Doba hlubokého zmrazení (Co) 0 až 99 min 60 a a a a Parametry poplachových hlášení Horní teplota hlášení (AH) 0 až 50 C vztaženo 10 k bodu nastavení a a a a Spodní teplota hlášení (AL) -50 až 0 C vztaženo -10 k bodu nastavení a a a a Diference hlášení (Ad) 1 až 9 K 1 a a a a Zpoždění hlášení (At) 0 až 99 min 30 a a a a Parametry rozmrazování Funkce rozmrazování (df) 0 = elektrický ohřev 0 a a 1 = horký plyn Funkce ukončení rozmrazování (de) 0= časem 1 a a 1= teplotou Teplota přerušení rozmrazování (dt) 0 až 20 C 7 a a Rozmrazovací interval (di) 0 až 99 hod. 6 a a a Max. délka rozmrazování (dd) 0 až 99 min 40 a a a Čas odkapávání (dc) 0 až 99 min 5 a a a První rozmrazování po zapnutí (du) Vypnuto, 0 až 99 min OF a a a Indikace na displeji během rozmrazování (dp) Zpoždění zobrazení teploty po rozmrazení (dr) Digitální vstupní parametry 0 = poslední hodnota před rozmrazováním 1 = bod nastavení 0 a a a 1 až 99 min 20 a a a Digitální vstupní funkce (if) 0= nepřípojena 0 a a a 1= horní alarm 2= zpožděný alarm 3= dveřní spínač Zpoždění digitálního vstupu (id) 0 až 99 min 5 a a a Parametery regulace ventilátoru Funkce provozu ventilátoru (FF) Zpoždění spuštění ventilátoru po dokončení rozmrazování (Fd) Teplota spuštění ventilátoru po dokončení rozmrazování (Fr) Ostatní parametry 0 = paralelně 0 s kompresorem a 1 = nepřetržitě Během rozmrazování vždy vypnut 0 až 99 min. 5 a -30 až +5 C -5 a Řídící funkce termostatu při poruše 0 = vždy zapnut (ON) 2 snímače (SF) 1 = vždy vypnut (OFF) a a a a 2 = automatický Kompenzace snímače teploty (So) -20 až +20 K 0 a a a a Jednotky teploty (Un) 0 = C 0 a a a a 1 = F Obnovování hodnot na displeji (PU) 1 až 99 sec 1 a a a a Sekce katalogu - Elektronické regulátory

12 12 MR10 P říslušenství Položka TR230/12-1 A99BB-200C Popis Transformátor 230 / 12,3 VA Snímač, délka vodiče: 2m Chybové stavy a jejich kódy Chybový kód (bliká na displeji) F1 Rozpojený nebo zkratovaný snímač teploty místnosti F2 Rozpojený nebo zkratovaný snímač teploty výparníku A1 Digitální vstup rozpojen po dobu delší než je parametr id a if = 1 A2 Digitální vstup rozpojen po dobu delší než je parametr id a if = 2 A3 Digitální vstup rozpojen po dobu delší než je parametr id a if = 3 HI Vypočtená hodnota teploty dosáhla nebo překročila bod nastavení + AH LO Vypočtená hodnota teploty dosáhla nebo se snížila pod bod nastavení+ AL EE Chyba programu Stav systému Poplachový výstup aktivován (je-li k dispozici) Výstup kompresoru podle parametru (SF) Reset vypnutím a zapnutím Poplachový výstup aktivován (je-li k dispozici) Ukončení rozmrazování pouze časem Ventilátor řízen paralelně s kompresorem Automatický reset Poplachový výstup aktivován (je-li k dispozici) Ostatní výstupy jsou vypnuty (OFF) Automatický reset Poplachový výstup aktivován (je-li k dispozici) Automatický reset Poplachový výstup aktivován (je-li k dispozici) Automatický reset Poplachový výstup aktivován (je-li k dispozici) Automatický reset Poplachový výstup aktivován (je-li k dispozici) Výstup kompresoru vypnut (OFF) Automatický reset Nutné vyměnit regulátor Oprava a výměna Oprava na místě není možná. V případě vadného nebo nesprávně fungujícího regulátoru kontaktujte prosím nejbližšího dodavatele. Při výměně je nutné uvést typové číslo modelu regulátoru. Toto číslo naleznete na výrobním štítku. Sekce katalogu - Elektronické regulátory

13 MR10 13 Poznámky. Sekce katalogu - Elektronické regulátory

14 14 MR10 Specifikace Výrobek Elektronické regulátory řady MR 10 Napájení Jmenovitá spotřeba 12 V stř./ss ±10%, 50/60 Hz 230 V stř. ±10%, 50/60 Hz 2 VA Třída krytí Panel Čelní kryt Zadní část Provozní podmínky Skladovací podmínky Rozsah Přesnost ± 1 C Vodič snímače Jmenovité hodnoty výstupního zatížení -10 až +55 C) 0 až 95 % RV (nekondenzující) -30 až +80 C 0 až 95 % RV (nekondenzující) -40 až +70 C 2 m Ne všechny typy napájení jsou k dispozici pro všechny verze, viz tabulky s dodávanými typy. IP 54 IP 20 (250V stř.) Kompresor Alarm Rozmraz. Ventilátor MR11PM12R-1C MR11PM230-1C SPST 8(3)A SPDT 8(3)A MR12PM12R-A1C SPST 8(3)A SPST 8(3)A MR12PM12R-1C MR12PM230-Z1C MR12PM12H-1C SPST 8(3)A SPDT 8(3)A SPDT 16(12)A MR13PM12R-2C SPST 8(3)A SPST 8(3)A MR14PM12R-2C (*) SPST 8(3)A SPST 8(3)A SPST 8(3)A MR14PM12R-A2C (*) SPST 8(3)A SPST 8(3)A SPST 8(3)A SPST 8(3)A (*) Max. proud na společném vodiči (common) = 20 A Rozměry (v x š x d) Panel 35 x 75 x 68 Shoda 73/23 EEC directive: EN /336 EEC directive: EN , EN Technické údaje jsou jmenovité a odpovídají průmyslovým normám. Pro aplikace nad rámec těchto údajů kontaktujte místní zastoupení Johnson Controls. Johnson Controls neodpovídá za škody vzniklé nesprávným používáním tohoto výrobku. Tato dokumentace může podléhat změnám bez předchozího upozornění. JOHNSON CONTROLS INT., s. r. o Praha 4, Budějovická 5 Tel. 02/ Fax 02/ Sekce katalogu - Elektronické regulátory
