STAVEBNÍ ÚPRAVY SÁLU A JEHO PŘÍSLUŠENSTVÍ

Transkript

1 ZODPOVĚDNÝ PROJEKTANT MARTIN VOLEJNÍK MARTIN VOLEJNÍK PROJEKCE VYPRACOVAL SPOLUPRÁCE INVESTOR OBJEKT: OBSAH: MARTIN VOLEJNÍK ING. RADKA VALÁŠKOVÁ MĚSTO DUBÁ STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ, OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ, STAVEBNÍ ČÁST IV. ETAPA STAVEBNÍ ÚPRAVY SÁLU A JEHO PŘÍSLUŠENSTVÍ PLZEŇSKÁ 215/445B, PRAHA 5 : martin.volejnik@seznam.cz DATUM ÚNOR 2017 ČÍSLO ZAKÁZKY 20/14 STUPEŇ ČÍSLO PARÉ : DPS

2 ZODPOVĚDNÝ PROJEKTANT MARTIN VOLEJNÍK MARTIN VOLEJNÍK PROJEKCE VYPRACOVAL SPOLUPRÁCE INVESTOR OBJEKT: OBSAH: MARTIN VOLEJNÍK ING. RADKA VALÁŠKOVÁ MĚSTO DUBÁ STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ, OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ, STAVEBNÍ ČÁST IV. ETAPA A. PRŮVODNÍ ZPRÁVA B. SOUHRNNÁ TECHNICKÁ ZPRÁVA PLZEŇSKÁ 215/445B, PRAHA 5 : martin.volejnik@seznam.cz DATUM ÚNOR 2017 ČÍSLO ZAKÁZKY 20/14 STUPEŇ ČÍSLO PARÉ : DPS

3 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 20/14 A - PRŮVODNÍ ZPRÁVA A.1 Identifikační údaje A.1.1 Údaje o stavbě Název stavby Adresa stavby Katastrální území Dubá ( ) Obec Dubá ( ) Stavební úpravy hotel Slavie Dubá oprava sálu a jeho příslušenství stavební část IV. etapa Českolipská 217/48, Dubá Parcelní čísla pozemků st. 273 Předmět projektové dokumentace Stavební úpravy sálu a jeho příslušenství A.1.2 Údaje o stavebníkovi Investor Město Dubá Masarykovo náměstí 138, Dubá A.1.3 Údaje o zpracovateli projektové dokumentace Hlavní projektant Martin Volejník autorizovaný technik, č. autorizace ČKAIT 9636, obor TP00 Plzeňská 215/445b, Praha 5 tel.: martin.volejnik@seznam.cz A.2 Seznam vstupních podkladů Bývalý hotel Slavie čp. 217 v Dubé, stavebněhistorický průzkum, Ing. Arch. Jan Pešta, květen - říjen 2013, Stavební úpravy hotelu Slavia v Dubé 1.etapa, Atelier 111 architekti, s.r.o., červenec 2012, Vlastní průzkumy a zaměření. 1

4 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, A.3 Údaje o území zak.č. 20/14 a) rozsah řešeného území Rozsah stavby je vymezen vlastním objektem bývalého hotelu Slavie. b) údaje o ochraně území Objekt leží v městské památkové zóně a je nemovitou kulturní památkou zapsanou v Ústředním seznamu kulturních památek České republiky pod rejstříkovým číslem c) údaje o odtokových poměrech V této etapě opravy není řešena oprava nebo zřízení splaškové kanalizace. d) údaje o souladu s územně plánovací dokumentací Navržená rekonstrukce objektu je v souladu s územním plánem města Dubá. e) údaje o souladu s územním rozhodnutím Územní rozhodnutí nebylo vydáno. f) údaje o dodržení obecných požadavků na využití území Využití území se nemění. g) údaje o splnění požadavků dotčených orgánů Dokumentace bude předložena dotčeným orgánům k vyjádření, jejich požadavky budou do dokumentace zapracovány. h) seznam výjimek a úlevových řešení Není žádáno o výjimky. i) seznam souvisejících a podmiňujících investic Nejsou. j) seznam pozemků a staveb dotčených prováděním stavby Pozemky trvale dotčené stavbou kat. území obec par.č. druh pozemku m2 vlastník Dubá [633291] Dubá [561533] st. 273 zastavěná plocha a nádvoří 1090 Město Dubá, Masarykovo náměstí 138, Dubá Sousední pozemky kat. území obec par.č. druh pozemku m2 vlastník Dubá [633291] Dubá [561533] 3000/1 ostatní plocha 1252 Město Dubá, Masarykovo náměstí 138, Dubá 2

5 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, Dubá [633291] Dubá [633291] Dubá [561533] Dubá [561533] 3002/1 ostatní plocha 1719 Město Dubá, Masarykovo náměstí 138, Dubá 3018 ostatní plocha 1773 Město Dubá, Masarykovo náměstí 138, Dubá zak.č. 20/14 A.4 Údaje o stavbě a) nová stavba nebo změna dokončené stavby Změna dokončené stavby. b) účel užívání stavby V současné době není objekt využíván, v katastru nemovitostí je uveden jako objekt k bydlení. Po provedení rekonstrukce bude objekt sloužit jako stavba občanské vybavenosti. c) trvalá nebo dočasná stavba Trvalá stavba. d) údaje o ochraně stavby (kulturní památka apod.) Objekt čp. 217 je nemovitou kulturní památkou zapsanou v Ústředním seznamu kulturních památek České republiky pod rejstříkovým číslem e) údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb Opravy navržené projektovou dokumentací, jsou v souladu s vyhláškou č. 268/2009 Sb. o technických požadavcích na stavby a zákonem č. 183/2006 Sb. o územním plánování a stavebním řádu. f) údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů Dokumentace bude předložena dotčeným orgánům k vyjádření, jejich požadavky budou do dokumentace zapracovány. g) seznam výjimek a úlevových řešení Není žádáno o výjimky. h) navrhované kapacity stavby Kapacita stavby se nemění, nedochází ke změnám využití ani k objemovým změnám stavby. zastavěná plocha 1100 m 2 - nemění se i) základní bilance stavby spotřeby médií hospodaření s dešťovou vodou třída energetické náročnosti budov není předmětem projektu stávající neposuzuje se j) základní předpoklady výstavby (časové údaje o realizaci, etapizace) Termín zahájení a ukončení stavby bude stanoven na základě finančních možností investora. Předpokládané zahájení i ukončení stavební prací je v průběhu roku

6 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 20/14 A.5 Členění stavby na objekty a technická a technologická zařízení Není členěno na objekty. 4

7 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 20/14 B - SOUHRNNÁ TECHNICKÁ ZPRÁVA B.1 Popis území stavby a) charakteristika stavebního pozemku Areál bývalého hotelu Slavie čp. 217 tvoří nepravidelný, přibližně čtyřúhelníkový blok, svírající drobný přibližně lichoběžníkový dvorek. Objekt tvoří 4 křídla, vesměs patrová, s výjimkou východního křídla (sál prostupující 2 patra) a přízemních dvorních přístavků. Podsklepená je budova jen v severovýchodním rohu. Západní křídlo má podkrovní vestavbu. Dispozice je značně komplikovaná, odpovídající složitějšímu vývoji. Západní stranu tvoří půdorysně obdélníkový dům hlavní patrové stavení hotelu s hospodou. Protější východní stranu tvoří půdorysně mírně šikmá budova velkého sálu, s oblým severním zakončením. Jižní krátké vstupní křídlo tvoří spojnici mezi oběma budovami, stejně jako delší severní křídlo s provozem hotelu a kuchyně. Areál není přesně orientován ke světovým stranám. Podélná osa hlavního stavení (domu) je orientována přibližně ve směru severoseverovýchod jihojihozápad. Ještě větší odchylku má východní křídlo. b) výčet a závěry provedených průzkumů a rozborů Výchozí podklady a průzkumy Bývalý hotel Slavie čp. 217 v Dubé, stavebněhistorický průzkum, Ing. Arch. Jan Pešta, květen - říjen 2013, Stavební úpravy hotelu Slavia v Dubé 1.etapa, Atelier 111 architekti, s.r.o., červenec 2012, Vlastní průzkumy a zaměření. c) stávající ochranná a bezpečnostní pásma Stavba nezasahuje do ochranných a bezpečnostních pásem. d) poloha vzhledem k záplavovému území, poddolovanému území a podobně Nejedná se o záplavové území ani o poddolované území apod. e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Stavba neovlivní okolí ani okolní pozemky. Jedná se o opravu objektu bez významné změny vzhledu a kapacity. Odtokové poměry se nemění. f) požadavky na asanace, demolice, kácení dřevin Nejsou. g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé) Nejsou. h) územně technické podmínky Dopravní infrastruktura: Pro příjezd k objektu budou využity stávající obecní komunikace Technická infrastruktura: Připojení na technickou infrastrukturu se nemění. 5

8 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice Nejsou. zak.č. 20/14 B.2 Celkový popis stavby B.2.2 Celkové urbanistické a architektonické řešení Předmětem projektové dokumentace jsou stavební úpravy sálu a jeho příslušenství zahrnující i suterén pod jevištěm. Z důvodu omezených finančních prostředků investora byla realizace rozdělena na několik etap. První etapa se zaměří na zajištění nosných konstrukcí východního křídla v prostoru jeviště a přiléhajících místností včetně konsolidace narušeného obvodového zdiva v suterénu. Rozsah prací bude následující : (bylo již provedeno v roce 2014!!!!) vybourání betonové podlahy v 1.p.p. se snížením terénu na požadovanou úroveň odstranění dvou kotlů na tuhá paliva v 1.p.p. odstranění stropní konstrukce nad 1.p.p. (ocelové nosníky I160 s vloženými tvarovkami Hurdis) otlučení omítek v 1.p.p. provedení nové železobetonové monolitické desky nad 1.p.p. provedení podkladní betonové desky tl. 100 mm vyztužené KARI sítí, deska bude uložena na vyrovnávací štěrkový podsyp v místnostech 0.01, 0.02, 0.03, 0.04 a 0.05 budou vyzděny nosné příčky z cihel Porotherm, v místě příček bude na podkladní betonou desku natavena hydroizolace za dvou SBS modifikovaných pásů v místnosti 0.03 bude v místě železobetonového stropního trámu vyzděn z plných cihel pilíř založený na novou základovou patku z prostého betonu vybourání nových okenních a dveřních otvorů v 1.p.p. úprava stávajích okenních otvorů osazení okenních výplní v 1.p.p (7x). osazení provizorních dveří do nově vybouraného vstupního otvoru v 1.p.p. (1x) vyzdění vnitřních příček včetně osazení překladů a ocelových zárubní vybourání cihelných příček v 1.n.p. a 2.n.p. vybourání okenních a dveřních otvorů v 1.n.p. včetně osazení překladů vybourání dřevěného schodiště z 1.n.p. a 2.n.p. sejmutí dřevěné podlahy ve 2.n.p. a obnažení stávajících stropních trámů vyzdění vnitřních příček v 1.n.p. a 2.n.p, mimo sádrokartonové příčky oddělující příslušenství sálu od zbylých prostor objektu. provedení nové stropní konstrukce nad místností 1.16 a částečně 1.14 osazení okenních výplní v místnostech 1.15 a 1.17 (2x) osazení okenní výplně (1x) v místnosti 1.18 odstranění obvodového zdiva přístavku na jižní straně atria včetně stropní konstrukce (ocelové nosníky I160 s vloženými tvarovkami Hurdis) a střechy (plechová falcovaná 6

9 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 20/14 krytina z pozinkovaného plechu); stávající ocelový průvlak rozdělující místnosti 1.05 a 1.06 bude zachován kompletní odstranění přístavku na východní straně atria (bez podlahy) mezi místnostmi 1.08 a 1.09 bude odstraněna cihelná příčka v místnosti 1.07 bude odstraněn cihelnou pilíř v místě původních prosklených dveří v prostoru sálu (místnost 1.12) budou v severozápadní obvodové zdi vybourány dva okenní a dva dveřní otvory zaklenuté záklenky z plných cihel. v místě vybouraného otvoru pro vstupní dveře do sálu (severozápadní obvodová zeď) bude z plných cihel vyzděn mezidveřní pilíř založený na stávající základ jehož pevnost bude předem ověřena sondou. nad místností 2.05 a 2.06 bude stávající ocelový průvlak 2x I260 nahrazen delším průvlakem ze svařených ocelových profilů 3x I320 V druhé etapě se stavební práce zaměří na zajištění nosných konstrukcí v prostoru sálu, předsálí a sociálního zázemí. V rámci této etapy bude také provedeno vybourání druhotných objektů v prostoru atria. Rozsah prací bude následující : (bylo již provedeno v roce 2015!!!!) vybourání stávajících podlah včetně podkladního betonu v místnostech 1.01, 1.02, 1.03, 1.04, 1.05, 1.06, 1.07, 1.08, 1.09, 1.10, 1.11, 1.12, 1.18, 1.19, 1.20, 1.21, 1.22, 1.23.; v místnosti 1.18, 1.19, 1.20, 1.21, 1.22, 1.23 bude stávající úroveň podlahy snížena o 120 mm. vybourání betonové plochy atria včetně podlahy východního přístavku a snížení terénu cca o 200 mm v prostoru sálu (místnost 1.12) budou v místě plných vazeb krovu budou vybourány cihelné pilíře založené na dřevěných trámech nesoucích původně stropní podhled sálu; po odstranění dřevěných trámů budou pilíře opětovně vyzděny z plných cihel a mezi pilíře (v místě dřevěných trámů) vloženy průvlaky z ocelových nosníků IPE 160 stávající venkovní schodiště s betonovými stupni (SCH 01) bude odstraněno v místnosti 1.05 a 1.06 budou v nosné vnitřní zdi vybourány průchody s osazením překladů z ocelových nosníků IPE 180. severní obvodová zeď sociálního zařízení (místnosti 1.05 a 1.06) bude nově vyzděna z cihel Porotherm na nový základ z betonu vyztuženého KARI sítí v místnosti 1.05 a 1.06 bude v místě stávajícího ocelového průvlaku vyzděn podpěrný pilíř z plných cihel založený na novou základovou patku z prostého betonu nad severní částí místností 1.05 a 1.06 bude provedena železobetonová monolitická deska, na kterou bude uložena konstrukce střechy z dřevěných spádových klínů nesoucích bednění z dřevoštěpkových desek MFP z falcovanou měděnou krytinou kladenou na strukturovanou rohož DELTA TRELA; mezi spádové klíny bude vložena tepelná izolace z minerální vlny ISOVER Orsik z důvodu provedení betonových podkladních mazanin budou položeny ležeté svody dešťové a splaškové kanalizace včetně přivedení vododovodního potrubí 7

10 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 20/14 v místnostech 1.05 a 1.06 bude provedena podkladní betonová deska tl. 100 mm vyztužená KARI sítí, deska bude uložena na vyrovnávací štěrkový podsyp; před provedením desky bude položeno vodovodní a kanalizační potrubí v místnostech 1.05 a 1.06 budou vyzděny příčky z cihel Porotherm, v místě příček bude na podkladní betonou desku natavena hydroizolace za dvou SBS modifikovaných pásů v místnostech 1.18, 1.19, 1.20, 1.21, 1.22, 1.23 bude provedena podkladní betonová deska tl. 100 mm vyztužená KARI sítí, deska bude uložena na vyrovnávací štěrkový podsyp; před provedením desky bude položeno vodovodní a kanalizační potrubí v místnostech 1.20, 1.21, 1.22, 1.23 budou vyzděny příčky z cihel Porotherm, v místě příček bude na podkladní betonou desku natavena hydroizolace za dvou SBS modifikovaných pásů v místnostech 1.01, 1.02, 1.03, 1.07, 1.08, 1.09, 1.10, 1.11, 1.12 bude provedena podkladní betonová deska tl. 100 mm vyztužená KARI sítí, deska bude uložena na vyrovnávací štěrkový podsyp; před provedením desky bude položeno vodovodní a kanalizační potrubí v místnostech 1.02, 1.03, 1.09, 1.10 budou vyzděny příčky z cihel Porotherm, v místě příček bude na podkladní betonou desku natavena hydroizolace za dvou SBS modifikovaných pásů nad místností 1.14 a 1.18 budou doplněny stropní trámy s tím, že v místnosti 1.18 budou využity původní kapsy po stropních trámech, kapsy budou před osazením nových stropních trámů vyčištěny (vypáleny hořákem) a ošetřeny prostředkem proti dřevokazným škůdcům v prostoru balkónu (místnost 2.02 a 2.03) bude sejmuta stávající prkenná podlaha a dřevěné podlahové trámy (místnost 2.03) budou vyjmuty s tím, že zachovány budou pouze dva dřevěné průvlaky; zhlaví stávajících stropních trámů (místnost 2.02) budou zkráceny do stejné úrovně, tak aby k nim mohl být přiložen nový podélný trám, který bude zazděním kotven do nosného zdiva, spoje podélného trámu s čely stropních trámů budou zajištěny ocelovými úhelníky BOVA; kolmo na stávající dřevěné průvlaky budou nasraz položeny fošny tl. 60 mm tvořící hrubou podlahu balkonu (místnost 2.03); dřevěná konstrukce parapetu balkonu bude demontována a uložena v prostoru sálu s tím, že její obnova bude provedena až v další etapě vnitřní líc jihozápadní obvodové stěny místnosti 2.02 bude zateplen dodatečnou přizdívkou z tepelně izolačních tvárnic MULTIPOR tl. 100 mm na západní straně bude místnost 2.02 provizorně uzavřena sádrokartonovou příčkou tl. 150 mm Ve třetí etapě se stavební práce zaměří na provedení nosné konstrukce stropního podhledu nad sálem (místnost 1.12) a jevištěm (místnost 1.13) s vložením strojovny VZT do stávající konstrukce krovu nad sálem. V celém rozsahu budou instalovány rozvody VZT, plynu, vytápění a elaktroinstalace (včetně EZS, EPS a MaR) Rozsah prací bude následující : (bylo již realizováno v roce 2016!!!!) nad prostorem sálu a jeviště budou kolmo pod stávající podlahové trámy krovu 100 x 180 mm vloženy nové trámy 100 x 120 mm, které budou vynášet zavěšenou 8

11 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 20/14 konstrukci podhledu. Kotvení nových trámů ke stávajícím podlahovým trámům bude provedeno prošroubováním ocelovými svorníky M12 (viz stavebně konstrukční část) Na nově osazené podhledové trámy budou kotveny závěsy Nonius, které budou vynášet rošt stropního podhledu provedeného z plechových CD a UD profilů. Mezi spodní a horní CD profily bude vložena parotěsná zábrana. Mezi horní (hlavní) CD profily bude ve dvou tvrstvách tl. 30 mm kladena izolace z minerální vlny Heradesign BPE BB5. Konstrukční provedení roštu musí splňovat parametry samostatného požárního předělu EI 30 (v projektové dokumentaci navrženo dle podmínek vydaných výrobcem Knauf AMF). Na takto připravený rošt budou v další etapě osazeny pohledové desky Heradesign Superfine o rozměru 600 x 600 x 25 mm s hranou AK- 01. Pod stávající podlahu krovu (mezi podlahové a podhledové trámy) bude ve dvou vrstvách položena tepelná izolace z minerální vlny tl. 120 a 180 mm. U nově osazovaných podhledových trámů bude nutné pro uložení tepelné izolace provést dřevěný rošt z prken tl. 24 mm. V prostoru mezi podlahou půdy a roštem stropního podhledu bude konstrukce krovu zateplena vložení dvou vrstev minerální izolace. První vrstva izolace tl. 110 mm bude vložena mezi krokve. Druhá vrstva tl. 120 mm bude osazena pod krokve do nově provedeného roštu z plechových CD profilů, které budou přímými závěsy kotveny ke krokvím. Obdobně budou CD profily včetně vložené tepelné izolace osazeny v místě pozednice a obvodové zdi (nad stropním podhledem). V případě potřeby bude tepelná izolace zajištěna ocelovým drátem, který bude upevněn na CD profily. Z důvodu ochrany tepelné izolace bude v místě stropní konstrukce a strojovny VZT osazena pojistná difúzně otevřená folie, které bude vkládána mezi krokve a doběhne až na korunu římsy, kde bude zatím volně uložena a při obnově fasády bude dořešeno její definitivní ukončení na vnější hraně římsy. V prostoru strojovny VZT (místnost 3.01) bude na stávající podlahu z prken tl. 18 mm položena podlaha ze dvou křížem kladených cementotřískových desek CETRIS tl. 16 mm. Ve zbývajících prostorách půdy (místnost 3.02) bude na stávají podlahu z prken tl. 18 mm položena finální podlaha z nehoblovaných prken tl. 30 mm kladených nasraz. Mezi stávající a novou podlahu bude vložena difúzně otevřená folie, která po stranách krovu naváže na folii osazenou mezi krokve. Ve snížené části půdy (místnost 3.03) budou na stávající podlahu z prken tl. 24 mm položeny dřevěné hranoly 80 x 80 mm (osová vzdálenost 800 mm), mezi které bude vložena tepelná izolace z minerálních vláken tl. 80 mm. Finální podlaha bude provedena z nehoblovaných prken tl. 30 mm kladených nasraz, které budou přibíjené k dřevěným hranolům. V místě vzduchotechnické jednotky bude zřízena strojovna, která bude požárně oddělena od zbývajících částí krovu. Stěny budou sádrokartonové tl. 100 mm s vloženou izolací z minerálních vláken tl. 50 mm. Opláštění příček bude provedeno sádrokartonovými deskami KNAUF WHITE tl.12,5 mm. Šikmý podhled tvořený dvěma vrstvami sádrokartonové desky KNAUF RED tl. 12,5 mm bude vsazen mezi krokve na rošt z CD a UD profilů. Viditelné části krokví budou obloženy sádrokartonovou deskou KNAUF RED tl. 15 mm. Obdobně budou v prostoru strojovny obloženy zbývající viditelné prvky krovu (střední a vrcholová vaznice, kleštiny, vzpěry rozpěry, sloupky a pásky plné vazby). 9

12 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 20/14 Vnitřní strany dřevěných světlíků (až po žaluziové výplně) v prostoru strojovny VZT budou obloženy sádrokartonovou deskou KNAUF RED tl. 15 mm. V místě vzduchotechnické jednotky budou stávající ocelové průvlaky z profilu I240 zesíleny otočeným profilem T100 (přírubou T100 k podlaze, stojinou T100 k přírubě profilu I240) s konstrukčním spřažením průběžnými (nikoliv stehovitými) koutovými svary (viz stavebně konstrukční část). V místě vzduchotechnické jednotky budou stávající ocelové nosníky I 140 posíleny dalším nosníkem stejné dimenze (viz stavebně konstrukční část). Slabě spřažený průřez stávajících vazných trámu v plných vazbách krovu bude nutné doplnit novými spřahujícími prostředky z ocelových svorníku M20 v osových vzdálenostech á max. 500 mm (viz stavebně konstrukční část). Všechny ocelové prkvy budou opatřeny základním antikorozní syntetickým nátěrem barvy šedé. Všechny dřevěné prvky budou ošetřeny preventivním nátěrem proti dřevokazným škůdcům (2 x Lignofix E Profi). V řešené části objektu bude proveden rozvod elektroinstalace včetně elektrické požární signalizace a elektronického zabezpečovacího systému (viz samostatné části Elektroinstalace a EPS). Rozsah etapizace bude řešen dle finančních prostředků investora pro rok V řešené části objektu bude proveden rozvod topení, vzduchotechniky a systému měření a regulace (viz samostatné části : Vzduchotechnika, Vytápění, Měření a regulace). Rozsah etapizace bude řešen dle finančních prostředků investora pro rok Z důvodu transportu vzduchotechnické jednotky bude nutné lokálně rozebrat stávající podlahu v krovu a demontovat tři podlahové trámy 100 x 180 mm (předpokládaná velikost manipulačního otvoru 3 x 5 m); po osazení jednotky budou podlahové trámy vráceny zpět a podlaha z prken tl. 18 mm doplněna. V suterénu bude proveden nový rozvod plynu s napojením na stávající HUP (viz samostatná část : Plyn). Ve čtvrté etapě se stavební práce zaměří na vybudování vnějších schodišť, budou provedeny opravy vnitřních omítek včetně vnějších omítek v prostoru atria, budou dokončeny podlahy a osazeny stropní podhledy, budou provedeny rozvody teplé užitkové vody včetně osazení zařizovacích předmětů. Rozsah prací bude následující : (bude realizováno v roce 2017) Na jihovýchodním průčelí u vchodu na jeviště (místnost 1.13) bude provedeno nové venkovní schodiště SCH01, které je navrženo jako jednoramenné železobetonové monolitické se stupni, zmonolitněnými v 1 kuse se schodišťovou deskou a podestou tl.120mm z betonu C25/30-XF4 s výztuží B500. Minimální krytí výztuže je navrženo cmin=40mm. Schodiště bude podepřené na betonovém základovém pasu a na vnitřním a obvodovém nosném zdivu se zapuštěním podesty do interiéru objektu. Konstrukce zábradlí včetně zastřešení bude provedena z ocelových uzavřených tenkostěnných profilů nebo válcovaných profilů kotvených do fasády nebo železobetonové konstrukce podesty. Ocelové prvky budou žárově zinkované natřené reaktivní barvou. Střecha bude provedena z čirého tvrzeného skla tl. 10 mm, které bude uloženo do rámu z ocelových uzavřených tenkostěnných profilů. 10

13 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 20/14 Na jihovýchodním průčelí u vchodu do předsálí (místnost 1.07) bude provedeno nové vnější schodiště SCH02, které je navrženo jako jednoramenné železobetonové monolitické schodiště se stupni, zmonolitněnými v 1 kuse se schodišťovou deskou a podestou tl.150mm z betonu C25/30-XF4 s výztuží B500. Minimální krytí výztuže je navrženo cmin=40mm. Schodiště bude podepřené na betonovém základovém pasu a na stávajícím a novém obvodovém nosném zdivu bez zapuštění podesty do interiéru objektu. Konstrukce zábradlí včetně zastřešení bude provedena z ocelových uzavřených tenkostěnných profilů nebo válcovaných profilů kotvených do fasády nebo železobetonové konstrukce podesty. Ocelové prvky budou žárově zinkované natřené reaktivní barvou. Střecha bude provedena z čirého tvrzeného skla tl. 10 mm, které bude uloženo do rámu z ocelových uzavřených tenkostěnných profilů. V úrovni stropu 1.NP budou na bočních stranách jeviště (místností 1.13) nově osazeny ocelové lávky LA1, LA2 pro technologii divadelní techniky, které jsou navrženy z ocelových nosníků (podélníků) z profilu 2xIPE220 s příčníky z profilu IPE160, rozmístěných v rastru á max.1,0m s diagonálním křížovým ztužením z profilu L50x6 s pochůznou vrstvou z ocelových pozinkovaných pororoštů tl.30mm. Zábradlí na lávkách bude osazeno dvoumadlové s horním a středním madlem a sloupky z profilu TR42,4x4. Povrchová úprava ocelové konstrukce bude provedena v žárovém zinku minimální tloušťky 120m + reaktivní nátěr. Třída provedení konstrukcí je navržena EXC2 dle EN Veškeré spojovací prvky jsou navrženy ze šroubů třídy 8.8, svary jsou navrženy koutové minimální tloušťky amin=4mm. Pro přístup a revizi vzduchotechnické venkovní chladicí jednotky umístěné na severovýchodní straně nevyužívaného komína původní kotelny (úžlabí střech mezi sálem a severním křídlem) bude osazena ocelová plošina vetknutá jednostranně do komínového zdiva s uložením na konstrukci krovu v místě hřebene střechy. Řešení ocelové plošiny bude následující : 1) pro uložení lávky na komín bude nutné vysekání kapes do komínového cihelného zdiva 3ks, rozměr kapsy 0,2x0,2x0,25m, maltové lože tl.10mm z malty tř.m10 + po osazení plošiny do kapes provedení dobetonávky z betonu C30/37-XF4 2) v místě uložení lávky na krov bude nutné zesílení stávající vrcholové vaznice dřevěným hranolem 140/160m, L=4,5m ze spodního líce se spřažením svorníky M20 po výšce v rastru á 0,5m, ks= 10ks, délka celkem 4,0m, ocel svorníků S235. Pro uložení lávky na vrcholovou vaznici bude nutné rozebrání stávající střešní krytiny včetně hřebenáčů (bobrovky na latě 2,50 m2) a na třech místech bude provedeno podepření ocelové konstrukce plošiny ocelovými sloupky (Jackel 80x80x6), které budou v místě střešního pláště oplechovány - prostupy krytinou (měď). 3) ocelová konstrukce plošiny včetně kotvení do konstrukce krovu s PKO v žárovém zinku 120mikrometrů, celková hmotnost 350kg, doprava jeřábem hotové konstrukce svařené plošiny s PKO, montážní práce ve výškách 4) pochozí vrstva plošiny bude z pozinkovaných pororoštů tl.25mm, hmotnost 30kg/m2, celková plocha 3,5m2 (např. Lichtgitter) 5) zábradlí bude dvoumadlové - horní a střední madlo - délka 4,5m, hmotnost 35kg/m, ocel S235JR 11

14 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 20/14 Nad vzduchotechnickou strojovnou (půda nad sálem) budou u dvou stávajících dřevěných světlíků provedeny úpravy zamezující vnikání dešťové vody kolem vzduchotechnického potrubí. Do světlíku bude vložena plechová vana z titanzinkového plechu (2,10 m2), která bude umístěna v úrovni vyústění vzduchotechnického potrubí. Dno vany bude spádováno do stran světlíku, kde budou umístěné trubičky d=30 mm, které budou odvádět vodu mimo vnitřní prostor světlíku. Plechová vana bude uložena na bednění z cementotřískových desek CETRIS tl. 12,5 mm (2,00 m2), kterými budou obloženy stěny a dno světlíku. V rámci dokončovacích prací bude provedeno napojení místností 1.25 a 2.08 na rozvod studené vody (studené), který byl realizovaný v předchozí etapě opravy. U všech místností v 1.NP a 2.NP bude provedeno rozvedení potrubí teplé vody s osazením cirkulačního čerpadla. Přípravu TUV bude zajišťovat zásobníkový ohřívač LOGALUX S 200 umístěný v kotelně v 1.PP (tato etapa opravy neřeší). V rámci této etapy budou v kotelně v 1.PP napojeny na rozvod vody dva plynové kondenzační kotle BUDERUS Logamax GB Ve všech místnostech budou osazeny zařizovací předměty, které bude nutné napojit na rozvody vody a kanalizace, v rámci předchozí etapy opravy byly realizovány pouze rozvody ležatého potrubí vodovodu a splaškové kanalizace. v místnostech bude na již provedený podkladní beton natavena hydroizolace z dvou SBS modifikovaných pásů a položena navržená skladba podlahy - viz skladby podlahových konstrukcí. U stávajícího schodiště se skládanými kamennými stupni budou první dva poškozené stupně vybourány a nově vybetonovány hladký kletovaný povrch v místnostech 1.01, 1.02, 1.03, 1.04, 1.05, 1.06, 1.07, 1.08, 1.09, 1.10, 1.11, 1.12, 1.18, 1.19, 1.20, 1.21, 1.22, bude na již provedený podkladní beton natavena hydroizolace z jednoho SBS modifikovaného pásů a položena navržená skladba podlahy - viz skladby podlahových konstrukcí v místnosti bude na již provedenou železobetonovou stropní desku položena kročejová izolace s dalšími vrstvami navržené skladby podlahy - viz skladby podlahových konstrukcí v atriu (místnost 1.24) a průjezdu (místnost 1.26) bude provedena nová výdlažba z žulových kostek. v místnosti 2.04 bude nutné částečně rozebrat prkenný záklop a již osazený stropní trám posunout tak, aby vznikl hostečný prostor pro osazení dřevěného schodiště šířky 900 mm. Po přesunutí stropního trámu budou prkna záklopu vrácena zpět v místnostech bude na již provedená záklop z prken položena kročejová izolace s dalšími vrstvami navržené skladby podlahy - viz skladby podlahových konstrukcí v prostoru krovu severního křídla (nad místnostmi ) bude do stávající stropní konstrukce vložena tepelná izolace a na stávající stropní trámy ošetřené proti dřevokazným škůdcům položen záklop z prken tl. 24 mm. Mezi záklop a tepelnou izolace bude vložena pojistná difúzně otevřená fólie nad sálem a jevištěm (místnosti 1.12 a 1.13) budou na již provedený rošt stropního podhledu z CD profilů (parotěsná folie již osazena) přišroubovány pohledové desky Heradesign Superfine 60x60x2,5 cm. 12

15 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 20/14 na bočních stranách sálu (místnost 1.12) budou stávající ocelové překlady kryté obkladem z pohledových desek Heradesign Superfine 60x60x2,5 cm, které budou šroubované na nově osazenou konstrukci z CD profilů v místnostech 1.02, 1.04, 1.05, 1.06, 1.08, 1.09, 1.10, 1.20, 1.21, 1.22, 1.23, 1.25 bude na stávající stropní konstrukci zavěšen nový podhled z SDK desek Knauf RED (GKF) tl. 12,5 mm, které budou šroubované na rošt z CD profilů ve zbývajících prostorách 1.NP a 2.NP bude na stropních podhledech obnovena vápenocementová omítka házená na rabicové pletivo, které bude upevněno na stávající prkenné podbití v celém prostoru 1.PP nebude stávající železobetonová deska (stropní podhled) omítaná, bude pouze v místě nerovností přebroušena a opatřena výmalbou v celém prostoru 1.PP budou stěny opatřeny vápennými trasovými sanačními omítkami (podhoz + jádro + štuk) stávající omítky jsou již odstraněny v 1. NP budou obvodové stěny narušené vzlínající vlhkostí omítnuty do výšky cca 1 m vápennými trasovými sanačními omítkami (podhoz + jádro + štuk) s tím, že stávající omítky budou odstraněny a zdivo očištěno ve všech prostorách 1.NP a 2.NP budou stávající omítky opraveny s tím, že poškozené budou oklepány. Doplňované omítky budou vápenné štukové. Výmalba všech místností bude provedena minerální vápennou barvou na sociálních zařízeních a v kuchyňce (místnosti 1.04, 1.05, 1.06, 1.20, 1.21, 1.22, 1.23, 1.25 a 2.08) budou do výšky 1,80 2,10 m stěny obloženy keramickým obkladem ve všech řešených místnostech budou osazeny ocelové zárubně včetně zárubní s požární odolností viz následující výpis : A. Ocelové zárubně s požární odolností : 1. DP1...levé, 900/1970, požární odolnost EW45DP3/C0 2. DP2... dvoukřídlové, 1450/1970, požární odolnost EW30DP3/C3-S 3. DP3...pravé, 800/1970, požární odolnost EW30DP3/C3-S 4. DP4...pravé, 700/1970, požární odolnost EW30DP3/C0 5. DP5... dvoukřídlové, 1180/2000, požární odolnost EW30DP1/C2 (atypická zárubeň) 6. DP6...pravé, 900/1970, požární odolnost EW30DP3/C2 7. DP7...pravé, 800/1970, požární odolnost EW30DP3/C0 - S B. Ocelové zárubně bez požární odolnosti : 1. DV08...pravé, 900/1970-1ks 2. DV11...levé, 900/1970-3ks 3. DV18...levé, 900/1970-1ks 4. DV18...pravé, 900/1970-1ks 5. D17...dvoukřídlové, 1600/1970-1ks 13

16 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 20/14 V páté etapě (není součástí výběrového řízení) se stavební práce zaměří na dokončení oprav. Budou osazena nová okna a dveře, dokončeny truhlářské práce. Rozsah prací bude následující : (bude realizováno až v další etapě!) ve všech řešených místnostech bude provedena výměna oken viz tabulka oken a dveří. V 1.PP byla již okna vyměněna v rámci minulé etapy opravy, ale budu nutné na vnější straně oken osadit parapety, které budou provedeny z kamenných desek (leštěný mramor) tl. 50 mm 7 ks. Výběr kování a barevnosti oken bude předem odsouhlasen projektantem ve všech řešených místnostech bude provedena výměna dveří viz tabulka oken a dveří. U dveří s předepsanou požární odolností bude nutné doložit jejich atest. Výběr kování a barevnosti dveří bude předem odsouhlasen projektantem v místnosti 1.14 bude osazeno nové dřevěné schodiště (dřevo jasan) vedoucí do 2.NP. Schodiště bude provedeno podle původního schodiště včetně zábradlí, tj. bude mít schodnicovou konstrukci s vetknutými stupni a podstupnicemi. Celá konstrukce schodiště bude natřena tvrdým voskovým olejem barevný odstín bude předem odsouhlasen projektantem. v místnosti 1.18 bude osazeno nové dřevěné schodiště (dřevo jasan) vedoucí do místnosti Schodiště bude provedeno podle nového schodiště v místnosti 1.14 včetně zábradlí, tj. bude mít schodnicovou konstrukci s vetknutými stupni a podstupnicemi. Celá konstrukce schodiště bude natřena tvrdým voskovým olejem barevný odstín bude předem odsouhlasen projektantem. stávající dřevěné schodiště vedoucí na balkon (místnost 2.01) bude odstraněno a provedena jeho kopie (dřevo jasan), tj. bude mít schodnicovou konstrukci s vetknutými stupni a podstupnicemi. Celá konstrukce schodiště bude natřena tvrdým voskovým olejem barevný odstín bude předem odsouhlasen projektantem. U schodiště bude doplněno dřevěné kruhové mádlo vetknuté do zdiva. na balkoně (místnost 2.02) budou osazeny nové dřevěné desky kryjící korunu schodišťových zdí. Desky budou stejně jako schodiště provedeny z jasanu a natřeny tvrdým voskovým olejem barevný odstín bude předem odsouhlasen projektantem. Na balkoně (místnost 2.03) bude podle původního řešení obnoveno dřevěné zábradlí výšky 1100 mm, které bude mít dřevěnou konstrukci oboustranně opláštěnou dřevotřískovou dýhovanou deskou s madlem z masivního dřeva tl. 30 mm. Duben 2017 Martin Volejník 14

17 sklad stolů chodba strojovna kotelna : D.1

18 : D.2

19 lávka LA1 lávka LA2 : D.3

20 lávka LA2 lávka LA1 : D.4

21

22

23 ZODPOVĚDNÝ PROJEKTANT MARTIN VOLEJNÍK MARTIN VOLEJNÍK PROJEKCE VYPRACOVAL SPOLUPRÁCE INVESTOR OBJEKT: OBSAH: MARTIN VOLEJNÍK ING. RADKA VALÁŠKOVÁ MĚSTO DUBÁ STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ, OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ, STAVEBNÍ ČÁST IV. ETAPA SKLADBY KONSTRUKCÍ PLZEŇSKÁ 215/445B, PRAHA 5 : martin.volejnik@seznam.cz DATUM ÚNOR 2017 ČÍSLO ZAKÁZKY 20/14 STUPEŇ DPS ČÍSLO PARÉ : ČÍSLO VÝKRESU : D.7

24 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, SKLADBA PODLAHOVÉ KONSTRUKCE : (pozn. tučně jsou zesíleny konstrukce, které byly již provedeny v předchozích etapách) zak.č. 20/14 F1 - podlaha na terénu dlažba (1.p.p. : místnost ) 0,8 cm - slinuté dlaždice 10x10 cm 0,5 cm - lepící tmel 6 cm - betonová mazanina s vloženou karisítí cm - separační vrstva - PE fólie 5 cm - polystyren EPS 100S 1 cm - hydroizolace za dvou SBS modifikovaných pásů s vložkou ze skelné tkaniny 10 cm - podkladní beton s vloženou Karisítí cm - zhutněný štěrkový podsyp F2 - podlaha na terénu dlažba (1.n.p. : místnost 1.01, 1.02, 1.07, 1.08, 1.11, 1.18, 1.19) 0,8 cm - slinuté dlaždice 10x10 cm 0,5 cm - lepící tmel 6 cm - betonová mazanina s vloženou karisítí cm - separační vrstva - PE fólie 8 cm - polystyren EPS 100S 1 cm - hydroizolace z jednoho SBS modifikovaného pásů s vložkou ze skelné tkaniny 2 cm - vyrovnávací cementový potěr (platí pouze v místnostech 1.18 a 1.19) 10 cm - podkladní beton s vloženou Karisítí cm - zhutněný štěrkový podsyp F3 - podlaha na terénu dlažba (1.n.p. : místnost 1.04, 1.05, 1.06, 1.09, 1.10, a 1.25) 0,8 cm - slinuté dlaždice 10x10 cm 0,5 cm - lepící tmel 0,2 cm - stěrková hydroizolace, např. MAPEI 6 cm - betonová mazanina s vloženou karisítí cm - separační vrstva - PE fólie 8 cm - polystyren EPS 100S 1 cm - hydroizolace z jednoho SBS modifikovaného pásů s vložkou ze skelné tkaniny 10 cm - podkladní beton s vloženou Karisítí cm - zhutněný štěrkový podsyp 1

25 F4 - podlaha sálu (místnost 1.12) MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, martin.volejnik@seznam.cz zak.č. 20/14 0 cm - vosková pasta na parkety např. Druchema Cirine, bílá, (30m2/kg) 1x 0 cm - nátěr parket - penetrace lněnou fermeží 1x 2 cm - dubové vlysy lepené k podkladu 8 cm - betonová mazanina s vloženou karisítí dilatovaná 0 cm - separační vrstva - PE fólie 8 cm - polystyren EPS 100S 1 cm - hydroizolace z jednoho SBS modifikovaného pásů s vložkou ze skelné tkaniny 10 cm - podkladní beton s vloženou Karisítí cm - zhutněný štěrkový podsyp F5 - Podlaha pódia (místnost 1.13) 0 cm - 2x nátěr matnou barvou na podlahy - vodou ředitelnou 3,2 cm - hoblovaná prkna P+D š. min 14 cm bez sražených hran (bez fázky) 6 cm - kročejová izolace z dřevovláknité desky Pavatex Pavatherm Profil 20 cm - nosná konstrukce stropu - železobetonová deska F6 - Podlaha v zázemí nad suterénem (místnost 1.14) 0 cm - nátěr parket - penetrace lněnou fermeží, voskový uzavírací film 2 cm - dubové vlysy lepené k podkladu 2x1,8 cm - 2x OSB desky prošroubované, vystřídané spáry 2x2 cm - kročejová izolace z dřevovláknité desky Pavatex Pavaboard křížem kladené 20 cm - nosná konstrukce stropu - železobetonová deska F7 - Podlaha v zázemí nad suterénem (místnost 1.15, 1.16, 1.17) 0 cm - nátěr parket - penetrace lněnou fermeží, voskový uzavírací film 2 cm - dubové vlysy lepené k podkladu 2x1,8 cm - 2x OSB desky prošroubované, vystřídané spáry 2x2 cm - kročejová izolace z dřevovláknité desky Pavatex Pavaboard křížem kladené 20 cm - nosná konstrukce stropu - železobetonová deska F8 - Podlaha balkónu (místnost 2.01, 2.02) 0 cm - vosková pasta na parkety např. Druchema Cirine, bílá, (30m2/kg) 1x 0 cm - nátěr parket - penetrace lněnou fermeží 1x 2 cm - dubové vlysy lepené k podkladu (cca 1500,- m2) 2x1,8 cm - 2x OSB desky slepené, prošroubované, vystřídané spáry 2 cm - kročejová izolace z dřevovláknité desky Pavatex Pavaboard křížem kladená přes první vrstvu 4 cm - kročejová izolace z dřevovláknité desky Pavatex Pavaboard 2,4 cm - záklop z prken tl. 24 mm 22 cm - nosné stropní trámy 14x22 cm (osová vzdálenost 100 cm) 2

26 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, F9 - Podlaha balkónu (místnost 2.03) 0 cm - vosková pasta na parkety např. Druchema Cirine, bílá, (30m2/kg) 1x 0 cm - nátěr parket - penetrace lněnou fermeží 1x 2 cm - dubové vlysy lepené k podkladu (cca 1500,- m2) 2x1,8 cm - 2x OSB desky slepené, prošroubované, vystřídané spáry 2 cm - kročejová izolace z dřevovláknité desky Pavatex Pavaboard 6 cm - záklop z fošen kladených nasraz 22 cm - nosné podélné trámy 16x22 cm 2,5 cm - podbití z prken 1,5 cm - vápenocementová omítka na rákos F10, F11 - Podlaha v zázemí v patře (místnost 2.04, 2.05, 2.06, 2.07 a 2.08 ) zak.č. 20/14 1 cm - zátěžový koberec 2x1,8 cm - 2x OSB desky prošroubované, vystřídané spáry 2x2 cm - kročejová izolace z dřevovláknité desky Pavatex Pavaboard křížem kladené 2,4 cm - záklop z prken 24 cm - nosná konstrukce stropu (dřevěné trámy 22x24 cm) s vloženou izolací z minerální vlny tl. 5 cm F16 - Podlaha v krovu severní křídlo (místnost 3.03) 2,4 cm - nová podlaha z prken tl. 2,4 cm kladené nasraz 0 cm - pojistná difúzně otevřená fólie 21 cm - stáv. podlahové trámy 210x210 cm s vloženou izolací z minerální vlny tl. 21 cm 2,5 cm - podbití z prken F17 - Povrch venkovních schodišť 0,2 cm - tenkovrstvá opravná cementová stěrka - pohledová železobetonová konstrukce schodiště F18 - Dlážděný povrch (místnost 1.24 a 1.25) 10 cm - dlažba z žulových kostek formátu 10/12 cm 4 cm - kladecí lože z drceného kameniva frakce 4-8 mm 5 cm - podkladní vrstva z drceného kameniva frakce 8-16 mm 10 cm - podsyp z drceného kameniva frakce mm 3

27 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, SKLADBA STROPNÍHO PODHLEDU : (pozn. tučně jsou zesíleny konstrukce, které byly již provedeny v předchozích etapách) zak.č. 20/14 S1 Stropní podhled (místnost ) 20 cm - nosná konstrukce stropu - železobetonová deska 0 cm - výmalba S2 - stropní podhled (místnost 1.01, 1.07, 2.01, 2.02, 2.04 (část), 2.06, 2.07, 2.08) 2,5 cm - podbití z prken 1,5 cm - vápenocementová omítka na rákos 0 cm - výmalba S3 - Zavěšený stropní podhled (místnost 1.04, 1.05, 1.06, 1.08, 1.09, 1.10) 2,4 cm - podbití z prken tl. 24 mm nebo železobetonová deska (místnost 1.05 a 1.06) 4 cm - minerálně vláknitá deska třídy na oheň A1 kladená křížem přes první vrstvu 2,7 cm - nosný profil CD 60/27/0,6 mm (rozteč 600 mm) zavěšený na stropní konstrukci závěsy Nonius s osovou vzdáleností maximálně 600 mm, mezi profily bude vložena minerálně vláknitá deska třídy na oheň A1 tloušťky 40 mm 2,7 cm - montážní profil CD 60/27/0,6 mm (rozteč 500 mm) křížem kladený přes nosné profily 0 cm - parotěsná fólie 2,5 cm - 2x SDK desky Knauf RED (GKF) tl. 12,5 mm šroubované na montážní CD profily S4 - Zavěšený stropní podhled (místnost 1.02, 1.20, 1.21, 1.22, 1.23, 1.25) 2,5 cm - podbití z prken 1,5 cm - vápenocementová omítka na rákos 6 cm - minerálně vláknitá deska třídy na oheň A1 tl. 60 mm kladená na nosný profil 2,7 cm - nosný profil CD 60/27/0,6 mm (rozteč 750 mm) zavěšený na stropní konstrukci závěsy Nonius s osovou vzdáleností maximálně 600 mm 2,7 cm - montážní profil CD 60/27/0,6 mm (rozteč 500 mm) křížem kladený přes nosné profily 0 cm - parotěsná fólie 2,5 cm - 2x SDK desky Knauf RED (GKF) tl. 12,5 mm šroubované na montážní CD profily S5 Stropní podhled (místnost 1.15, 1.17, 1.18, 1.19) 1,5 cm - vápenocementová omítka na rákos (oprava ze 30 %) 0 cm - výmalba 4

28 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 20/14 S6 - Stropní podhled (místnost 1.14, 1.16, 1.18 (část)) 24 cm - nosná konstrukce stropu (dřevěné trámy 22x24 cm) s vloženou izolací z minerální vlny tl. 50 mm 2,5 cm - podbití z prken 1,5 cm - vápenocementová omítka na rákos 0 cm - výmalba S7 Zavěšený stropní podhled nad sálem a podiem (místnost 1.12, 1.13, 2.03) 3 cm - tepelná izolace z minerální vaty PBE BB5 kladená křížem přes první vrstvu 3 cm - hlavní profil CD 60/27/0,6 mm zavěšený na dřevěnou stropní konstrukci závěsy Nonius s osovou vzdáleností 1000 mm, mezi profily bude vložena tepelná izolace z minerální vaty PBE BB5 tloušťky 30 mm 3 cm - nosný profil CD 60/27/0,6 mm křížem kladený přes hlavní profily s osovou vzdáleností 600 mm 0 cm - parotěsná fólie 2,5 cm - pohledové desky Heradesign Superfine 60x60x2,5 cm šroubované na nosné CD profily S8 - Zavěšený stropní podhled (místnost 2.04 (část)) 2,4 cm - podbití z prken tl. 24 mm 4 cm - minerálně vláknitá deska třídy na oheň A1 kladená křížem přes první vrstvu 2,7 cm - nosný profil CD 60/27/0,6 mm (rozteč 600 mm) zavěšený na stropní konstrukci závěsy Nonius s osovou vzdáleností maximálně 600 mm, mezi profily bude vložena minerálně vláknitá deska třídy na oheň A1 tloušťky 40 mm 2,7 cm - montážní profil CD 60/27/0,6 mm (rozteč 500 mm) křížem kladený přes nosné profily 0 cm - parotěsná fólie 1,25 cm - SDK deska Knauf RED (GKF) tl. 12,5 mm šroubovaná na montážní CD profily 1,25 cm - SDK deska Knauf RED (GKF) tl. 12,5 mm šroubovaná k první vrstvě SDK desek 5

29 : D.12

30

31

32

33

34 VÝKAZ VÝZTUŽE - VENKOVNÍ SCHODIŠTĚ SCH01 V 1.N.P. č dl ks B500 celkem B8 B12 SCH011 B12 0, ,0 SCH012 B12 3, ,0 SCH013 B12 1, ,7 SCH014 B12 2, ,7 SCH015 B8 1, ,3 SCH016 B12 4, ,8 m 13,3 137,2 kg/m, kg/m2 7,990 0,888 kg 105,9 121,8 kg 105,9 121,8 KOZLÍKY, DISTANČNÍ PRVKY 10% 10,6 12,2 CELKEM kg 250,5

35 VÝKAZ VÝZTUŽE - VENKOVNÍ SCHODIŠTĚ SCH02 V 1.N.P. č dl ks B500 celkem B8 B12 SCH021 B12 0, ,0 SCH022 B12 5, ,2 SCH023 B8 1, ,5 SCH024 B12 2, ,2 m 24,5 63,4 kg/m, kg/m2 7,990 0,888 kg 195,6 56,3 kg 195,6 56,3 KOZLÍKY, DISTANČNÍ PRVKY 10% 19,6 5,6 CELKEM kg 277,1

36

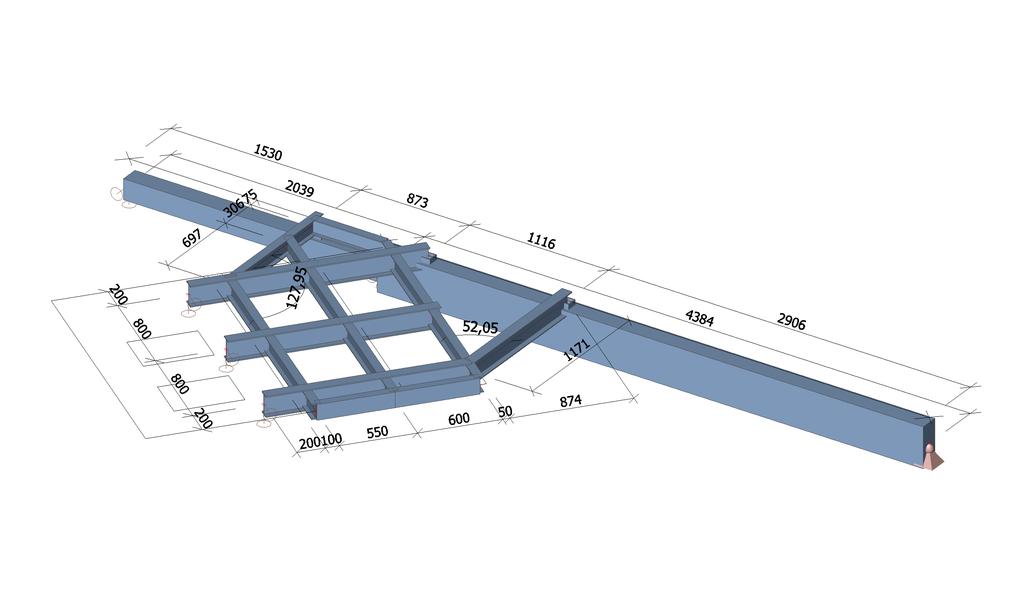

37 DUBÁ HOTEL SLAVIE ZASTŘEŠENÍ VNĚJŠÍCH SCHODIŠŤ SCH 01 a SCH 02 VÝPIS OCELI Č.POLOŽKY PROFIL DÉLKA CELKEM HMOTNOST (PLOCHA) KS kg/m kg/celkem Z 01 uzavř. profil 100x100x3 2, ,95 186,16 Z 02 okapní profil 100x100x3 1, ,00 38,00 okapní profil 100x100x3 1, ,00 44,00 okapní profil 100x100x3 1, ,00 32,00 Z 03 uzavř. profil 70x30x2 3, ,17 10,78 uzavř. profil 70x30x2 1, ,17 4,44 uzavř. profil 70x30x2 0, ,17 5,71 uzavř. profil 70x30x2 1, ,17 6,02 uzavř. profil 70x30x2 1, ,17 5,39 Z 04 L 50x50x4 1, ,06 52,79 Z 05 uzavř. profil 20x20x2 0, ,13 4,75 uzavř. profil 20x20x2 1, ,13 4,97 uzavř. profil 20x20x2 0, ,13 5,42 uzavř. profil 20x20x2 1, ,13 10,17 uzavř. profil 20x20x2 1, ,13 6,33 Z 06 TR ø60 0, ,50 2,25 Z 07 L 15x15x2 20, ,38 7,60 Z 08 pl. tl.5/60 0, ,36 1,70 Z 09 závitová tyč M12 + chemické kotvy do zdiva 0, ,89 2,14 SPOJOVACÍ MATERIÁL 2% 8,61 430,60 PROŘEZ 10% CELKEM [KG] 43,06 482,28

38 S t a t i k C L s. r. o., P r o j e k č n í a s t a t i c k á k a n c e l á ř Kancelář č.4.31, Hrnčířská 2985, Česká Lípa, IČ: , DIČ: CZ , VÝPIS OCELI Č.POLOŽKY PROFIL DÉLKA CELKEM HMOTNOST (PLOCHA) KS kg/m kg/celkem LA1 IPE , ,20 170,04 IPE , ,20 194,67 IPE , ,80 98,43 L50x , ,47 9,61 L50x , ,47 35,94 TR42,4x , ,79 34,49 TR42,4x , ,79 51,92 ŠROUBY M12 0, ,89 6,21 P10-220x220 0, ,27 26,60 ROŠTY 6, ,40 153,44 LA2 IPE , ,20 200,69 IPE , ,20 207,77 IPE , ,80 80,90 L50x , ,47 42,38 TR42,4x , ,79 34,49 TR42,4x , ,79 27,78 ŠROUBY M12 0, ,89 6,21 P10-220x220 0, ,27 26,60 ROŠTY 5, ,40 123,20 SPOJOVACÍ MATERIÁL 2% 30, ,36 PROŘEZ 10% CELKEM KG 153, ,1 Akce: STAVEBNÍ ÚPRAVY - HOTEL SLAVIE - DUBÁ OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ STAVEBNÍ ČÁST- I.ETAPA VÝPIS OCELI Vypracoval: Radim Oliva

39 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Projekt Licenční jméno Neznámé Projekt STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Část OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Popis Návrh plošiny OK pro VZT jednotky Autor Ing. David Mareček Datum Konstrukce Obecná XYZ Poč. uzlů : 30 Poč. prutů : 25 Poč. ploch : 0 Poč. těles : 0 Poč. průřezů : 6 Poč. zat. stavů : 5 Poč. materiálů : 2 Tíhové zrychlení [m/s 2 ] 9,810 Národní norma EC - EN 2. Výpočtový model Z Y X 3. Obsah 1. Projekt 1 2. Výpočtový model 1 3. Obsah 1 4. Průřezy 2 5. Materiály 6 6. Výkaz materiálu 7 7. Zatěžovací stavy 7 8. Skupiny zatížení 7 9. Kombinace Skupiny výsledků 8 1/31

40 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Klíč kombinace Reakce; Rx, Ry, Rz, Mx, My, Mz Vnitřní síly na prutu; Vz Vnitřní síly na prutu; My Deformace na prutu; uz Relativní deformace; Rel uz Posudek oceli; jed.posudek Posudek oceli Posudek oceli Relativní deformace; Posudek uz Relativní deformace Posudek dřeva podle MSÚ; Jedn. posudek Posudek dřeva podle MSÚ Posudek dřeva podle MSP; Jedn. posudek Posudek dřeva podle MSP Průřezy nosník plošiny Typ IPE120 Kód tvaru 1 - I průřez Typ tvaru Tenkostěnný Materiál S 235 Výroba válcovaný Barva Posudek rovinného a b vzpěru y-y, Posudek rovinného vzpěru z-z A [m 2 ] 1,3200e-03 A y [m 2 ], A z [m 2 ] 8,4381e-04 5,3657e-04 A L [m 2 /m], A D [m 2 /m] 4,7513e-01 4,7513e-01 c Y.UCS [mm], c Z.UCS [mm] α [deg] 0,00 I y [m 4 ], I z [m 4 ] 3,1800e-06 2,7700e-07 i y [mm], i z [mm] W el.y [m 3 ], W el.z [m 3 ] 5,3000e-05 8,6500e-06 W pl.y [m 3 ], W pl.z [m 3 ] 6,0700e-05 1,3600e-05 M pl.y.+ [Nm], M pl.y.- [Nm] 1,43e+04 1,43e+04 M pl.z.+ [Nm], M pl.z.- [Nm] 3,19e+03 3,19e+03 d y [mm], d z [mm] 0 0 I t [m 4 ], I w [m 6 ] 1,7400e-08 8,9000e-10 β y [mm], β z [mm] 0 0 Obrázek průvlak plošiny Typ Kód tvaru Typ tvaru IPE I průřez Tenkostěnný 2/31

41 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Materiál S 235 Výroba válcovaný Barva Posudek rovinného a b vzpěru y-y, Posudek rovinného vzpěru z-z A [m 2 ] 2,0100e-03 A y [m 2 ], A z [m 2 ] 1,2605e-03 8,1173e-04 A L [m 2 /m], A D [m 2 /m] 6,2248e-01 6,2248e-01 c Y.UCS [mm], c Z.UCS [mm] α [deg] 0,00 I y [m 4 ], I z [m 4 ] 8,6900e-06 6,8300e-07 i y [mm], i z [mm] W el.y [m 3 ], W el.z [m 3 ] 1,0900e-04 1,6700e-05 W pl.y [m 3 ], W pl.z [m 3 ] 1,2400e-04 2,6100e-05 M pl.y.+ [Nm], M pl.y.- [Nm] 2,91e+04 2,91e+04 M pl.z.+ [Nm], M pl.z.- [Nm] 6,14e+03 6,14e+03 d y [mm], d z [mm] 0 0 I t [m 4 ], I w [m 6 ] 3,6000e-08 3,9600e-09 β y [mm], β z [mm] 0 0 Obrázek vrcholová vaznice krovu-stávající Typ OBDEL Detailní 140; 160 Typ tvaru Tlustostěnný Materiál C22 (EN 338) Výroba dřevo Barva A [m 2 ] 2,2400e-02 A y [m 2 ], A z [m 2 ] 1,8667e-02 1,8667e-02 A L [m 2 /m], A D [m 2 /m] 6,0000e-01 6,0000e-01 c Y.UCS [mm], c Z.UCS [mm] α [deg] 0,00 I y [m 4 ], I z [m 4 ] 4,7787e-05 3,6587e-05 i y [mm], i z [mm] W el.y [m 3 ], W el.z [m 3 ] 5,9733e-04 5,2267e-04 W pl.y [m 3 ], W pl.z [m 3 ] 7,0594e-04 6,1770e-04 M pl.y.+ [Nm], M pl.y.- [Nm] 1,41e+04 1,41e+04 M pl.z.+ [Nm], M pl.z.- [Nm] 1,24e+04 1,24e+04 d y [mm], d z [mm] 0 0 I t [m 4 ], I w [m 6 ] 6,9856e-05 2,7306e-09 β y [mm], β z [mm] 0 0 3/31

42 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Obrázek sloupek plošiny Typ CFRHS80X80X5 Kód tvaru 2 - Obdélníkové uzavřené průřezy Typ tvaru Tenkostěnný Materiál S 235 Výroba tvářený za studena Barva Posudek rovinného c c vzpěru y-y, Posudek rovinného vzpěru z-z A [m 2 ] 1,4360e-03 A y [m 2 ], A z [m 2 ] 7,1721e-04 7,1721e-04 A L [m 2 /m], A D [m 2 /m] 3,0300e-01 5,7413e-01 c Y.UCS [mm], c Z.UCS [mm] α [deg] 0,00 I y [m 4 ], I z [m 4 ] 1,3144e-06 1,3144e-06 i y [mm], i z [mm] W el.y [m 3 ], W el.z [m 3 ] 3,2860e-05 3,2860e-05 W pl.y [m 3 ], W pl.z [m 3 ] 3,9740e-05 3,9740e-05 M pl.y.+ [Nm], M pl.y.- [Nm] 9,33e+03 9,33e+03 M pl.z.+ [Nm], M pl.z.- [Nm] 9,33e+03 9,33e+03 d y [mm], d z [mm] 0 0 I t [m 4 ], I w [m 6 ] 2,1783e-06 1,3653e-09 β y [mm], β z [mm] 0 0 Obrázek nosník plošiny-lemovací Typ UPE120 Kód tvaru 5 - U průřez Typ tvaru Tenkostěnný Materiál S 235 Výroba válcovaný Barva Posudek rovinného c c vzpěru y-y, Posudek rovinného vzpěru z-z A [m 2 ] 1,5400e-03 A y [m 2 ], A z [m 2 ] 9,1650e-04 6,1861e-04 A L [m 2 /m], A D [m 2 /m] 4,5970e-01 4,5965e-01 c Y.UCS [mm], c Z.UCS [mm] α [deg] 0,00 4/31

43 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé I y [m 4 ], I z [m 4 ] 3,6400e-06 5,5400e-07 i y [mm], i z [mm] W el.y [m 3 ], W el.z [m 3 ] 6,0600e-05 1,3800e-05 W pl.y [m 3 ], W pl.z [m 3 ] 7,0300e-05 2,4800e-05 M pl.y.+ [Nm], M pl.y.- [Nm] 1,65e+04 1,65e+04 M pl.z.+ [Nm], M pl.z.- [Nm] 5,83e+03 5,83e+03 d y [mm], d z [mm] I t [m 4 ], I w [m 6 ] 2,9000e-08 1,1972e-09 β y [mm], β z [mm] Obrázek vrcholová vaznice-zesílená Typ OBDEL Detailní 140; 320 Typ tvaru Tlustostěnný Materiál C22 (EN 338) Výroba dřevo Barva A [m 2 ] 4,4800e-02 A y [m 2 ], A z [m 2 ] 3,7333e-02 3,7333e-02 A L [m 2 /m], A D [m 2 /m] 9,2000e-01 9,2000e-01 c Y.UCS [mm], c Z.UCS [mm] α [deg] 0,00 I y [m 4 ], I z [m 4 ] 3,8229e-04 7,3173e-05 i y [mm], i z [mm] W el.y [m 3 ], W el.z [m 3 ] 2,3893e-03 1,0453e-03 W pl.y [m 3 ], W pl.z [m 3 ] 2,8238e-03 1,2354e-03 M pl.y.+ [Nm], M pl.y.- [Nm] 5,65e+04 5,65e+04 M pl.z.+ [Nm], M pl.z.- [Nm] 2,47e+04 2,47e+04 d y [mm], d z [mm] 0 0 I t [m 4 ], I w [m 6 ] 2,1158e-04 2,8421e-07 β y [mm], β z [mm] 0 0 5/31

44 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Obrázek Vysvětlivky symbolů Kód tvaru h - Výška b - Šířka pásnice t - Tloušťka pásnice s - Tloušťka stojiny r - Poloměr u přechodu pásnice a stojiny r1 - Poloměr u hrany pásnice a - Sklon pásnice W - Vzdálenost vnitřních šroubů wm - Jednotková deplanace u hrany pásnice A Plocha A y Smyková plocha ve směru hlavní osy y A z Smyková plocha ve směru hlavní osy z A L Obvodový povrch na jednotku délky A D Vysýchající povrch na jednotku délky c Y.UCS Souřadnice těžiště ve směry osy Y zadávacího systému c Z.UCS Souřadnice těžiště ve směry osy Z zadávacího systému I Y.LCS Moment setrvačnosti kolem osy YLSS I Z.LCS Moment setrvačnosti kolem osy ZLSS I YZ.LCS Moment setrvačnosti Iyz v LSS α Úhel pootočení hlavní osy I y Moment setrvačnosti kolem hlavní osy y I z Moment setrvačnosti kolem hlavní osy z i y Poloměr setrvačnosti kolem hlavní osy y Vysvětlivky symbolů i z Poloměr setrvačnosti kolem hlavní osy z W el.y Pružný modul průřezu k hlavní ose y W el.z Pružný modul průřezu k hlavní ose z W pl.y Plastický modul průřezu k hlavní ose y W pl.z Plastický modul průřezu k hlavní ose z M pl.y.+ Plastický moment kolem hlavní osy y pro kladný moment My M pl.y.- Plastický moment kolem hlavní osy y pro záporný moment My M pl.z.+ Plastický moment kolem hlavní osy z pro kladný moment Mz M pl.z.- Plastický moment kolem hlavní osy z pro záporný moment Mz d y Souřadnice středu smyku ve směru hlavní osy y měřená od těžiště d z Souřadnice středu smyku ve směru hlavní osy z měřená od těžiště I t Moment setrvačnosti v prostém kroucení I w Výsečový moment setrvačnosti β y Mono-symetrická konstanta kolem hlavní osy y β z Mono-symetrická konstanta kolem hlavní osy z 5. Materiály Ocel EC3 Jméno ρ E mod μ Dolní mez Horní mez F y F u Barva [kg/m 3 ] [MPa] [mm] [mm] [MPa] [MPa] G mod α [MPa] [m/mk] S ,0 2,1000e ,0 360,0 8,0769e+04 0, ,0 360,0 6/31

45 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Timber EC5 Jméno Typ dřeva μ E mod f m.k f t.0.k f t.90.k f c.0.k f c.90.k f v.k Barva [MPa] [MPa] [MPa] [MPa] [MPa] [MPa] [MPa] ρ α G mod [kg/m 3 ] [m/mk] [MPa] C22 (EN 338) Rostlé dřevo 0 1,0000e+04 22,0 13,0 0,4 20,0 2,4 3,8 410,0 0,00 6,3000e Výkaz materiálu Jméno Celkový součet : Hmotnost Povrch Objem [kg] [m 2 ] [m 3 ] 291,7 13,256 2,6661e-01 Vysvětlivky symbolů Povrch Pozn.: pro výpočet plochy povrchu se uvažuje pouze jeden povrch každého 2D dílce Průřez Materiál Jednotková Délka Hmotnost Povrch Objemová Objem hmotnost [m] [kg] [m 2 ] hmotnost [m 3 ] [kg/m] [kg/m 3 ] nosník plošiny - S ,4 7,698 79,8 3, ,0 1,0162e-02 IPE120 průvlak plošiny - S ,8 5,834 92,0 3, ,0 1,1726e-02 IPE160 vrcholová vaznice C22 (EN 338) 9,2 2,039 18,7 1, ,0 4,5675e-02 krovu-stávající - OBDEL (140; 160) sloupek plošiny - S ,3 0,600 6,8 0, ,0 8,6094e-04 CFRHS80X80X5 nosník S ,1 1,150 13,9 0, ,0 1,7710e-03 plošiny-lemovací - UPE120 vrcholová C22 (EN 338) 18,4 4,384 80,5 4, ,0 1,9642e-01 vaznice-zesílená - OBDEL (140; 320) 7. Zatěžovací stavy Jméno Popis Typ působení Skupina Směr Působení Řídicí zat. zatížení stav Spec Typ zatížení ZS1 vlastní tíha Stálé SZ1 -Z Vlastní tíha ZS2 stálé vč.vzt jednotek 700kg Stálé SZ1 Standard ZS3 proměnné-užitné-obsluhou-200kg/m2 Proměnné SZ2 Krátkodobé Žádný Standard Statické ZS4 proměnné-vítr Proměnné SZ3 Krátkodobé Žádný Standard Statické ZS5 proměnné-teplota Proměnné SZ4 Krátkodobé Žádný Standard Statické 8. Skupiny zatížení Jméno Zatížení Vztah Typ SZ1 Stálé SZ2 Proměnné Výběrová Kat H : střechy SZ3 Proměnné Výběrová Vítr SZ4 Proměnné Výběrová Teplota 9. Kombinace Jméno Popis Typ Zatěžovací stavy Souč. [-] CO1 EN-MSÚ (STR/GEO) Soubor ZS1 - vlastní tíha 1,00 7/31

46 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Jméno Popis Typ Zatěžovací stavy Souč. [-] B ZS2 - stálé vč.vzt jednotek 700kg 1,00 ZS3-1,00 proměnné-užitné-obsluhou-200kg/m2 ZS4 - proměnné-vítr 1,00 ZS5 - proměnné-teplota 1,00 CO2 EN-MSP častá ZS1 - vlastní tíha 1,00 ZS2 - stálé vč.vzt jednotek 700kg 1,00 ZS3-1,00 proměnné-užitné-obsluhou-200kg/m2 ZS4 - proměnné-vítr 1,00 ZS5 - proměnné-teplota 1, Skupiny výsledků Jméno Výpis Všechny MSU CO1 - EN-MSÚ (STR/GEO) Soubor B Všechny MSP CO2 - EN-MSP častá Vše MSÚ+MSP CO1 - EN-MSÚ (STR/GEO) Soubor B CO2 - EN-MSP častá 11. Klíč kombinace Klíč kombinace Jméno Popis kombinací 1 ZS1*1,00 +ZS2*1,00 +ZS5*0,50 2 ZS1*1,00 +ZS2*1,00 +ZS4*0,20 3 ZS1*1,00 +ZS2*1,00 4 ZS1*1,00 +ZS2*1,00 +ZS4*1,50 +ZS5*0,90 5 ZS1*1,35 +ZS2*1,35 +ZS3*1,50 6 ZS1*1,00 +ZS2*1,00 +ZS5*1,50 7 ZS1*1,35 +ZS2*1,35 +ZS4*1,50 8 ZS1*1,35 +ZS2*1,35 +ZS3*1,50 +ZS5*0,90 9 ZS1*1,35 +ZS2*1,35 10 ZS1*1,00 +ZS2*1,00 +ZS4*0,90 +ZS5*1,50 11 ZS1*1,35 +ZS2*1,35 +ZS4*0,90 +ZS5*1,50 12 ZS1*1,00 +ZS2*1,00 +ZS3*1,50 13 ZS1*1,35 +ZS2*1,35 +ZS5*1,50 14 ZS1*1,00 +ZS2*1,00 +ZS4*1,50 15 ZS1*1,35 +ZS2*1,35 +ZS4*1,50 +ZS5*0,90 8/31

47 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Reakce; Rx, Ry, Rz, Mx, My, Mz Z Y X 13. Vnitřní síly na prutu; Vz Z Y X 9/31

48 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Vnitřní síly na prutu; My Z Y X 15. Deformace na prutu; uz Z Y X 10/31

49 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Relativní deformace; Rel uz Z Y X 17. Posudek oceli; jed.posudek Z Y X 11/31

50 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Posudek oceli Lineární výpočet, Extrém : Průřez Výběr : Vše Kombinace : CO1 Prvek css mat Stav dx jed.posudek pevnost stab. posudek [m] [-] [-] [-] B27 sloupek plošiny - CFRHS80X80X5 S 235 CO1/10 0,200 0,11 0,10 0,11 B8 průvlak plošiny - IPE160 S 235 CO1/11 0,300 0,44 0,37 0,44 B13 nosník plošiny - IPE120 S 235 CO1/13 0,800 0,42 0,10 0,42 B26 nosník plošiny-lemovací - UPE120 S 235 CO1/15 0,000 0,05 0,05 0, Posudek oceli Lineární výpočet, Extrém : Průřez Výběr : Vše Kombinace : CO1 EN posudek Národní dodatek: Norma EN Prvek B27 0,200 m CFRHS80X80X5 S 235 CO1/10 0,11 - Varování: Licence na posudky za studena tvarovaných průřezů není aktivována. Posudek podle EN je proveden namísto posudku podle EN Dílčí souč. spolehlivosti Gamma M0 pro únosnost průřezu 1,00 Gamma M1 pro únosnost na nestabilitu 1,00 Gamma M2 pro únosnost čistého průřezu 1,25 Materiál Mez kluzu fy 235,0 MPa Mezní pevnost fu 360,0 MPa Výroba Tvářený za studena...::posudek PRŮŘEZU::... Klasifikace pro návrh průřezu Podle EN článku Klasifikace pro vnitřní tlačené části Podle EN tabulka 5.2 list 1 Maximální poměr šířky a tloušťky 13,00 Třída 1 limit 33,00 Třída 2 limit 38,00 Třída 3 limit 42,33 => průřez klasifikován jako třída 1 pro návrh průřezu Kritický posudek v místě m Vnitřní síly Vypočtené Jednotka N,Ed -1,84 kn Vy,Ed -4,59 kn Vz,Ed -0,21 kn T,Ed -0,33 knm My,Ed 0,01 knm Mz,Ed -0,95 knm Posudek na tlak Podle EN článku a rovnice (6.9) A 1,4360e-03 m 2 Nc,Rd 337,46 kn Jedn. posudek 0,01 - Posudek ohybového momentu pro My Podle EN článku a rovnice (6.12), (6.13) Wpl,y 3,9740e-05 m 3 Mpl,y,Rd 9,34 knm Jedn. posudek 0,00-12/31

51 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Posudek ohybového momentu pro Mz Podle EN článku a rovnice (6.12), (6.13) Wpl,z 3,9740e-05 m 3 Mpl,z,Rd 9,34 knm Jedn. posudek 0,10 - Posudek smyku pro Vy Podle EN článku a rovnice (6.17) Eta 1,20 Av 7,1800e-04 m 2 Vpl,y,Rd 97,42 kn Jedn. posudek 0,05 - Posudek smyku pro Vz Podle EN článku a rovnice (6.17) Eta 1,20 Av 7,1800e-04 m 2 Vpl,z,Rd 97,42 kn Jedn. posudek 0,00 - Posudek kroucení Podle EN článku a rovnice (6.23) Tau,t,Ed 5,8 MPa Tau,Rd 135,7 MPa Jedn. posudek 0,04 - Poznámka: Jednotkový posudek pro kroucení je menší než limitní hodnota 0,05. Kroucení se proto považuje za nevýznamné a je v kombinovaných posudcích zanedbáno. Posudek na kombinaci ohybu, osové a smykové síly Podle EN článku a rovnice (6.41) MN,y,Rd 9,34 knm Alfa 1,66 MN,z,Rd 9,34 knm Beta 1,66 Jednotkový posudek (6.41) = 0,00 + 0,02 = 0,02 - Poznámka: Protože smykové síly jsou menší než polovina plastické smykové únosnosti, jejich vliv na momentovou únosnost se zanedbává. Prvek splňuje podmínky posudku průřezu....::posudek STABILITY::... Klasifikace pro návrh dílce na vzpěr Rozhodující poloha pro klasifikaci stability: 0,000 m Klasifikace pro vnitřní tlačené části Podle EN tabulka 5.2 list 1 Maximální poměr šířky a tloušťky 13,00 Třída 1 limit 54,93 Třída 2 limit 63,26 Třída 3 limit 87,98 => průřez klasifikován jako třída 1 pro návrh dílce na vzpěr Posudek rovinného vzpěru Podle EN článku a rovnice (6.46) Parametry vzpěru yy zz Typ posuvných styčníků posuvné neposuvné Systémová délka L 0,200 0,200 m Součinitel vzpěru k 3,38 0,89 Vzpěrná délka Lcr 0,677 0,179 m Kritické Eulerovo zatížení Ncr 5952, ,48 kn Štíhlost Lambda 22,36 5,91 Poměrná štíhlost Lambda,rel 0,24 0,06 Mezní štíhlost Lambda,rel,0 0,20 0,20 13/31

52 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Poznámka: Štíhlost nebo velikost tlakové síly umožňují ignorovat účinky rovinného vzpěru podle EN článek (4) Posudek prostorového vzpěru Podle EN článku a rovnice (6.46) Poznámka: Průřez se týká obdélníkové trubky, která není náchylná k prostorovému vzpěru. Posudek klopení Podle EN článku Poznámka: Průřez se týká obdélníkové trubky 'h / b < 10 / Lambda,rel,z'. Tento průřez není náchylný ke klopení. Posudek ohybu a osového tlaku Podle EN článku a rovnice (6.61), (6.62) Parametry pro posudek ohybu a osového tlaku Interakční metoda alternativní metoda 1 Průřezová plocha A 1,4360e-03 m 2 Plastický modul průřezu Wpl,y 3,9740e-05 m 3 Plastický modul průřezu Wpl,z 3,9740e-05 m 3 Návrhová tlaková síla N,Ed 1,84 kn Návrhový ohybový moment (maximum) My,Ed 0,06 knm Návrhový ohybový moment (maximum) Mz,Ed -0,95 knm Charakteristická tlaková únosnost N,Rk 337,46 kn Charakteristická momentová únosnost My,Rk 9,34 knm Charakteristická momentová únosnost Mz,Rk 9,34 knm Redukční součinitel Chi,y 1,00 Redukční součinitel Chi,z 1,00 Redukční součinitel Chi,LT 1,00 Interakční součinitel k,yy 1,00 Interakční součinitel k,yz 0,60 Interakční součinitel k,zy 0,60 Interakční součinitel k,zz 1,00 Maximální moment My,Ed je odvozen z nosníku B27 pozice 0,000 m. Maximální moment Mz,Ed je odvozen z nosníku B27 pozice 0,200 m. Parametry interakční metody 1 Kritické Eulerovo zatížení N,cr,y 5952,38 kn Kritické Eulerovo zatížení N,cr,z 85202,48 kn Pružné kritické zatížení N,cr,T ,89 kn Plastický modul průřezu Wpl,y 3,9740e-05 m 3 Pružný modul průřezu Wel,y 3,2860e-05 m 3 Plastický modul průřezu Wpl,z 3,9740e-05 m 3 Pružný modul průřezu Wel,z 3,2860e-05 m 3 Moment setrvačnosti Iy 1,3144e-06 m 4 Moment setrvačnosti Iz 1,3144e-06 m 4 Moment setrvačnosti v prostém kroucení It 2,1783e-06 m 4 Metoda pro součinitel ekvivalentního momentu Tabulka A.2 řádek 2 (obecná) C,my,0 Návrhový ohybový moment (maximum) My,Ed 0,06 knm Maximální relativní průhyb delta,z 0,0 mm Součinitel ekvivalentního momentu C,my,0 1,00 Metoda pro součinitel ekvivalentního momentu Tabulka A.2 řádek 2 (obecná) C,mz,0 Návrhový ohybový moment (maximum) Mz,Ed -0,95 knm Maximální relativní průhyb delta,y 0,0 mm Součinitel ekvivalentního momentu C,mz,0 1,00 Součinitel mu,y 1,00 Součinitel mu,z 1,00 Součinitel epsilon,y 1,33 Součinitel a,lt 0,00 Kritický moment pro rovnoměrný ohyb Mcr,0 4098,78 knm Poměrná štíhlost Lambda,rel,0 0,05 Limitní relativní štíhlost Lambda,rel,0,lim 0,25 Součinitel ekvivalentního momentu C,my 1,00 Součinitel ekvivalentního momentu C,mz 1,00 Součinitel ekvivalentního momentu C,mLT 1,00 Součinitel b,lt 0,00 Součinitel c,lt 0,00 14/31

53 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Parametry interakční metody 1 Součinitel d,lt 0,00 Součinitel e,lt 0,00 Součinitel w,y 1,21 Součinitel w,z 1,21 Součinitel n,pl 0,01 Maximální relativní štíhlost Lambda,rel,max 0,24 Součinitel C,yy 1,00 Součinitel C,yz 1,00 Součinitel C,zy 1,00 Součinitel C,zz 1,00 Jednotkový posudek (6.61) = 0,01 + 0,01 + 0,06 = 0,07 - Jednotkový posudek (6.62) = 0,01 + 0,00 + 0,10 = 0,11 - Prvek splňuje podmínky stabilitního posudku. EN posudek Národní dodatek: Norma EN Prvek B8 1,450 m IPE160 S 235 CO1/11 0,44 - Dílčí souč. spolehlivosti Gamma M0 pro únosnost průřezu 1,00 Gamma M1 pro únosnost na nestabilitu 1,00 Gamma M2 pro únosnost čistého průřezu 1,25 Materiál Mez kluzu fy 235,0 MPa Mezní pevnost fu 360,0 MPa Výroba Válcovaný...::POSUDEK PRŮŘEZU::... Klasifikace pro návrh průřezu Podle EN článku Klasifikace pro vnitřní tlačené části Podle EN tabulka 5.2 list 1 Maximální poměr šířky a tloušťky 25,44 Třída 1 limit 71,84 Třída 2 limit 82,73 Třída 3 limit 121,26 => vnitřní tlačené části třída 1 Klasifikace pro vnější pásnice Podle EN tabulka 5.2 list 2 Maximální poměr šířky a tloušťky 3,99 Třída 1 limit 9,00 Třída 2 limit 10,00 Třída 3 limit 15,49 => vnější pásnice třída 1 => průřez klasifikován jako třída 1 pro návrh průřezu Kritický posudek v místě m Vnitřní síly Vypočtené Jednotka N,Ed -0,28 kn Vy,Ed 7,20 kn Vz,Ed 6,39 kn T,Ed 0,00 knm My,Ed 1,94 knm Mz,Ed 2,24 knm Posudek na tlak Podle EN článku a rovnice (6.9) A 2,0100e-03 m 2 Nc,Rd 472,35 kn Jedn. posudek 0,00 - Posudek ohybového momentu pro My Podle EN článku a rovnice (6.12), (6.13) 15/31

54 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Wpl,y 1,2400e-04 m 3 Mpl,y,Rd 29,14 knm Jedn. posudek 0,07 - Posudek ohybového momentu pro Mz Podle EN článku a rovnice (6.12), (6.13) Wpl,z 2,6100e-05 m 3 Mpl,z,Rd 6,13 knm Jedn. posudek 0,37 - Posudek smyku pro Vy Podle EN článku a rovnice (6.17) Eta 1,20 Av 1,2836e-03 m 2 Vpl,y,Rd 174,16 kn Jedn. posudek 0,04 - Posudek smyku pro Vz Podle EN článku a rovnice (6.17) Eta 1,20 Av 9,6660e-04 m 2 Vpl,z,Rd 131,15 kn Jedn. posudek 0,05 - Posudek na kombinaci ohybu, osové a smykové síly Podle EN článku a rovnice (6.41) Mpl,y,Rd 29,14 knm Alfa 2,00 Mpl,z,Rd 6,13 knm Beta 1,00 Jednotkový posudek (6.41) = 0,00 + 0,37 = 0,37 - Poznámka: Protože smykové síly jsou menší než polovina plastické smykové únosnosti, jejich vliv na momentovou únosnost se zanedbává. Poznámka: Protože osová síla splňuje podmínku (6.33) i (6.34) z EN článku (4) její vliv na momentovou únosnost kolem osy y-y se zanedbává. Poznámka: Protože osová síla splňuje podmínku (6.35) z EN článku (4) její vliv na momentovou únosnost kolem osy z-z se zanedbává. Prvek splňuje podmínky posudku průřezu....::posudek STABILITY::... Klasifikace pro návrh dílce na vzpěr Rozhodující poloha pro klasifikaci stability: 0,000 m Klasifikace pro vnitřní tlačené části Podle EN tabulka 5.2 list 1 Maximální poměr šířky a tloušťky 25,44 Třída 1 limit 33,00 Třída 2 limit 38,00 Třída 3 limit 42,00 => vnitřní tlačené části třída 1 Klasifikace pro vnější pásnice Podle EN tabulka 5.2 list 2 Maximální poměr šířky a tloušťky 3,99 Třída 1 limit 9,00 Třída 2 limit 10,00 Třída 3 limit 14,00 => vnější pásnice třída 1 => průřez klasifikován jako třída 1 pro návrh dílce na vzpěr Posudek rovinného vzpěru Podle EN článku a rovnice (6.46) Parametry vzpěru yy zz Typ posuvných styčníků posuvné neposuvné Systémová délka L 1,450 0,300 m 16/31

55 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Parametry vzpěru yy zz Součinitel vzpěru k 3,46 0,94 Vzpěrná délka Lcr 5,019 0,281 m Kritické Eulerovo zatížení Ncr 715, ,19 kn Štíhlost Lambda 76,32 15,25 Poměrná štíhlost Lambda,rel 0,81 0,16 Mezní štíhlost Lambda,rel,0 0,20 0,20 Poznámka: Štíhlost nebo velikost tlakové síly umožňují ignorovat účinky rovinného vzpěru podle EN článek (4) Posudek prostorového vzpěru Podle EN článku a rovnice (6.46) Poznámka: Pro tento I průřez je únosnost na prostorový vzpěr vyšší než únosnost na rovinný vzpěr. Prostorový vzpěr proto není ve výstupu uveden. Posudek klopení Podle EN článku & a rovnice (6.54) Parametry klopení Metoda pro křivku klopení Obecný stav Plastický modul průřezu Wpl,y 1,2400e-04 m 3 Pružný kritický moment Mcr 2147,60 knm Poměrná štíhlost Lambda,rel,LT 0,12 Mezní štíhlost Lambda,rel,LT,0 0,20 Poznámka: Štíhlost nebo ohybový moment umožňují ignorovat účinky klopení podle EN článek (4) Parametry Mcr Délka klopení L 0,300 m Vliv pozice zatížení bez vlivu Opravný součinitel k 1,00 Opravný součinitel kw 1,00 Součinitel momentu na klopení C1 1,77 Součinitel momentu na klopení C2 0,00 Součinitel momentu na klopení C3 1,00 Vzdálenost středu smyku d,z 0 mm Vzdálenost polohy zatížení z,g 0 mm Konstanta monosymetrie beta,y 0 mm Konstanta monosymetrie z,j 0 mm Poznámka: Parametry C se určí podle ECCS / Galea 2002 Posudek ohybu a osového tlaku Podle EN článku a rovnice (6.61), (6.62) Parametry pro posudek ohybu a osového tlaku Interakční metoda alternativní metoda 1 Průřezová plocha A 2,0100e-03 m 2 Plastický modul průřezu Wpl,y 1,2400e-04 m 3 Plastický modul průřezu Wpl,z 2,6100e-05 m 3 Návrhová tlaková síla N,Ed 0,28 kn Návrhový ohybový moment (maximum) My,Ed 3,93 knm Návrhový ohybový moment (maximum) Mz,Ed 2,24 knm Charakteristická tlaková únosnost N,Rk 472,35 kn Charakteristická momentová únosnost My,Rk 29,14 knm Charakteristická momentová únosnost Mz,Rk 6,13 knm Redukční součinitel Chi,y 1,00 Redukční součinitel Chi,z 1,00 Redukční součinitel Chi,LT 1,00 Interakční součinitel k,yy 1,00 Interakční součinitel k,yz 0,69 Interakční součinitel k,zy 0,53 Interakční součinitel k,zz 1,00 Maximální moment My,Ed je odvozen z nosníku B8 pozice 0,850 m. Maximální moment Mz,Ed je odvozen z nosníku B8 pozice 0,300 m. Parametry interakční metody 1 Kritické Eulerovo zatížení N,cr,y 715,13 kn Kritické Eulerovo zatížení N,cr,z 17912,19 kn 17/31

56 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Parametry interakční metody 1 Pružné kritické zatížení N,cr,T 20179,95 kn Plastický modul průřezu Wpl,y 1,2400e-04 m 3 Pružný modul průřezu Wel,y 1,0900e-04 m 3 Plastický modul průřezu Wpl,z 2,6100e-05 m 3 Pružný modul průřezu Wel,z 1,6700e-05 m 3 Moment setrvačnosti Iy 8,6900e-06 m 4 Moment setrvačnosti Iz 6,8300e-07 m 4 Moment setrvačnosti v prostém kroucení It 3,6000e-08 m 4 Metoda pro součinitel ekvivalentního momentu Tabulka A.2 řádek 2 (obecná) C,my,0 Návrhový ohybový moment (maximum) My,Ed 3,93 knm Maximální relativní průhyb delta,z -0,5 mm Součinitel ekvivalentního momentu C,my,0 1,00 Metoda pro součinitel ekvivalentního momentu Tabulka A.2 řádek 2 (obecná) C,mz,0 Návrhový ohybový moment (maximum) Mz,Ed 2,24 knm Maximální relativní průhyb delta,y -0,1 mm Součinitel ekvivalentního momentu C,mz,0 1,00 Součinitel mu,y 1,00 Součinitel mu,z 1,00 Součinitel epsilon,y 261,07 Součinitel a,lt 1,00 Kritický moment pro rovnoměrný ohyb Mcr,0 1216,61 knm Poměrná štíhlost Lambda,rel,0 0,15 Limitní relativní štíhlost Lambda,rel,0,lim 0,27 Součinitel ekvivalentního momentu C,my 1,00 Součinitel ekvivalentního momentu C,mz 1,00 Součinitel ekvivalentního momentu C,mLT 1,00 Součinitel b,lt 0,00 Součinitel c,lt 0,01 Součinitel d,lt 0,15 Součinitel e,lt 0,35 Součinitel w,y 1,14 Součinitel w,z 1,50 Součinitel n,pl 0,00 Maximální relativní štíhlost Lambda,rel,max 0,81 Součinitel C,yy 1,00 Součinitel C,yz 1,00 Součinitel C,zy 0,98 Součinitel C,zz 1,00 Jednotkový posudek (6.61) = 0,00 + 0,13 + 0,25 = 0,39 - Jednotkový posudek (6.62) = 0,00 + 0,07 + 0,37 = 0,44 - Posudek ztráty stability od smyku Podle EN článku 5 & 7.1 a rovnice (5.10) & (7.1) Parametry ztráty stability od smyku Délka pole vzpěru a 1,450 m Stojina nevyztužený Výška stojiny hw 145 mm Tloušťka stojiny t 5 mm Materiálový součinitel epsilon 1,00 Součinitel smykové korekce Eta 1,20 Ověření ztráty stability od smyku Štíhlost stojiny hw/t 29,04 Limit štíhlosti stojiny 60,00 Poznámka: Štíhlost stojiny umožňuje ignorovat účinky smykové ztráty stability podle EN čl. 5.1(2). Prvek splňuje podmínky stabilitního posudku. EN posudek Národní dodatek: Norma EN Prvek B13 0,800 m IPE120 S 235 CO1/13 0,42-18/31

57 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Dílčí souč. spolehlivosti Gamma M0 pro únosnost průřezu 1,00 Gamma M1 pro únosnost na nestabilitu 1,00 Gamma M2 pro únosnost čistého průřezu 1,25 Materiál Mez kluzu fy 235,0 MPa Mezní pevnost fu 360,0 MPa Výroba Válcovaný...::POSUDEK PRŮŘEZU::... Klasifikace pro návrh průřezu Podle EN článku Klasifikace pro vnitřní tlačené části Podle EN tabulka 5.2 list 1 Maximální poměr šířky a tloušťky 21,23 Třída 1 limit 33,00 Třída 2 limit 38,00 Třída 3 limit 47,99 => vnitřní tlačené části třída 1 Klasifikace pro vnější pásnice Podle EN tabulka 5.2 list 2 Maximální poměr šířky a tloušťky 3,62 Třída 1 limit 9,00 Třída 2 limit 10,00 Třída 3 limit 15,17 => vnější pásnice třída 1 => průřez klasifikován jako třída 1 pro návrh průřezu Kritický posudek v místě m Vnitřní síly Vypočtené Jednotka N,Ed -8,97 kn Vy,Ed 0,51 kn Vz,Ed -1,48 kn T,Ed 0,00 knm My,Ed 0,11 knm Mz,Ed 0,31 knm Posudek na tlak Podle EN článku a rovnice (6.9) A 1,3200e-03 m 2 Nc,Rd 310,20 kn Jedn. posudek 0,03 - Posudek ohybového momentu pro My Podle EN článku a rovnice (6.12), (6.13) Wpl,y 6,0700e-05 m 3 Mpl,y,Rd 14,26 knm Jedn. posudek 0,01 - Posudek ohybového momentu pro Mz Podle EN článku a rovnice (6.12), (6.13) Wpl,z 1,3600e-05 m 3 Mpl,z,Rd 3,20 knm Jedn. posudek 0,10 - Posudek smyku pro Vy Podle EN článku a rovnice (6.17) Eta 1,20 Av 8,5656e-04 m 2 Vpl,y,Rd 116,22 kn Jedn. posudek 0,00 - Posudek smyku pro Vz Podle EN článku a rovnice (6.17) 19/31

58 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Eta 1,20 Av 6,2952e-04 m 2 Vpl,z,Rd 85,41 kn Jedn. posudek 0,02 - Posudek kroucení Podle EN článku a rovnice (6.23) Tau,t,Ed 1,2 MPa Tau,Rd 135,7 MPa Jedn. posudek 0,01 - Poznámka: Jednotkový posudek pro kroucení je menší než limitní hodnota 0,05. Kroucení se proto považuje za nevýznamné a je v kombinovaných posudcích zanedbáno. Posudek na kombinaci ohybu, osové a smykové síly Podle EN článku a rovnice (6.41) Mpl,y,Rd 14,26 knm Alfa 2,00 Mpl,z,Rd 3,20 knm Beta 1,00 Jednotkový posudek (6.41) = 0,00 + 0,10 = 0,10 - Poznámka: Protože smykové síly jsou menší než polovina plastické smykové únosnosti, jejich vliv na momentovou únosnost se zanedbává. Poznámka: Protože osová síla splňuje podmínku (6.33) i (6.34) z EN článku (4) její vliv na momentovou únosnost kolem osy y-y se zanedbává. Poznámka: Protože osová síla splňuje podmínku (6.35) z EN článku (4) její vliv na momentovou únosnost kolem osy z-z se zanedbává. Prvek splňuje podmínky posudku průřezu....::posudek STABILITY::... Klasifikace pro návrh dílce na vzpěr Poznámka: Pro tento průřez je klasifikace pro návrh průřezu použita také pro návrh ztráty stability dílce. => průřez klasifikován jako třída 1 pro návrh dílce na vzpěr Posudek rovinného vzpěru Podle EN článku a rovnice (6.46) Parametry vzpěru yy zz Typ posuvných styčníků posuvné neposuvné Systémová délka L 1,825 0,800 m Součinitel vzpěru k 7,67 0,58 Vzpěrná délka Lcr 13,991 0,467 m Kritické Eulerovo zatížení Ncr 33, ,57 kn Štíhlost Lambda 285,05 32,22 Poměrná štíhlost Lambda,rel 3,04 0,34 Mezní štíhlost Lambda,rel,0 0,20 0,20 Vzpěr. křivka a b Imperfekce Alfa 0,21 0,34 Redukční součinitel Chi 0,10 0,95 Únosnost na vzpěr Nb,Rd 31,41 294,09 kn Varování: Štíhlost 285,05 je větší než mezní hodnota 200,00! Posudek rovinného vzpěru Průřezová plocha A 1,3200e-03 m 2 Únosnost na vzpěr Nb,Rd 31,41 kn Jedn. posudek 0,29 - Posudek prostorového vzpěru Podle EN článku a rovnice (6.46) Vzpěrná délka na prostorový vzpěr Lcr 0,800 m Pružné kritické zatížení Ncr,T 1637,16 kn Pružné kritické zatížení Ncr,TF 33,67 kn Poměrná štíhlost Lambda,rel,T 3,04 Mezní štíhlost Lambda,rel,0 0,20 Vzpěr. křivka b Imperfekce Alfa 0,34 Redukční součinitel Chi 0,10 20/31

59 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Průřezová plocha A 1,3200e-03 m 2 Únosnost na vzpěr Nb,Rd 30,17 kn Jedn. posudek 0,30 - Posudek klopení Podle EN článku & a rovnice (6.54) Parametry klopení Metoda pro křivku klopení Obecný stav Plastický modul průřezu Wpl,y 6,0700e-05 m 3 Pružný kritický moment Mcr 68,09 knm Poměrná štíhlost Lambda,rel,LT 0,46 Mezní štíhlost Lambda,rel,LT,0 0,20 Poznámka: Štíhlost nebo ohybový moment umožňují ignorovat účinky klopení podle EN článek (4) Parametry Mcr Délka klopení L 0,800 m Vliv pozice zatížení bez vlivu Opravný součinitel k 1,00 Opravný součinitel kw 1,00 Součinitel momentu na klopení C1 1,10 Součinitel momentu na klopení C2 0,34 Součinitel momentu na klopení C3 0,53 Vzdálenost středu smyku d,z 0 mm Vzdálenost polohy zatížení z,g 0 mm Konstanta monosymetrie beta,y 0 mm Konstanta monosymetrie z,j 0 mm Poznámka: Parametry C se určí podle ECCS / Galea 2002 Posudek ohybu a osového tlaku Podle EN článku a rovnice (6.61), (6.62) Parametry pro posudek ohybu a osového tlaku Interakční metoda alternativní metoda 1 Průřezová plocha A 1,3200e-03 m 2 Plastický modul průřezu Wpl,y 6,0700e-05 m 3 Plastický modul průřezu Wpl,z 1,3600e-05 m 3 Návrhová tlaková síla N,Ed 8,97 kn Návrhový ohybový moment My,Ed 0,11 knm Návrhový ohybový moment Mz,Ed 0,31 knm Charakteristická tlaková únosnost N,Rk 310,20 kn Charakteristická momentová únosnost My,Rk 14,26 knm Charakteristická momentová únosnost Mz,Rk 3,20 knm Redukční součinitel Chi,y 0,10 Redukční součinitel Chi,z 0,10 Redukční součinitel Chi,LT 1,00 Interakční součinitel k,yy 1,04 Interakční součinitel k,yz 0,66 Interakční součinitel k,zy 0,91 Interakční součinitel k,zz 1,19 Poznámka: Protože tento dílec není prizmatický, použijí se skutečné momenty v průřezu namísto maximálních momentů. Pro C,my,0 se maximální moment My,Ed odvodí z nosníku B13 pozice 0,400 m. Pro C,mz,0 se maximální moment Mz,Ed odvodí z nosníku B13 pozice 0,800 m. Parametry interakční metody 1 Kritické Eulerovo zatížení N,cr,y 33,67 kn Kritické Eulerovo zatížení N,cr,z 2634,57 kn Pružné kritické zatížení N,cr,T 1637,16 kn Plastický modul průřezu Wpl,y 6,0700e-05 m 3 Pružný modul průřezu Wel,y 5,3000e-05 m 3 Plastický modul průřezu Wpl,z 1,3600e-05 m 3 Pružný modul průřezu Wel,z 8,6500e-06 m 3 Moment setrvačnosti Iy 3,1800e-06 m 4 Moment setrvačnosti Iz 2,7700e-07 m 4 Moment setrvačnosti v prostém kroucení It 1,7400e-08 m 4 Metoda pro součinitel ekvivalentního momentu Tabulka A.2 řádek 2 (obecná) 21/31

60 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Parametry interakční metody 1 C,my,0 Návrhový ohybový moment (maximum) My,Ed 0,40 knm Maximální relativní průhyb delta,z -0,2 mm Součinitel ekvivalentního momentu C,my,0 0,93 Metoda pro součinitel ekvivalentního momentu Tabulka A.2 řádek 2 (obecná) C,mz,0 Návrhový ohybový moment (maximum) Mz,Ed 0,31 knm Maximální relativní průhyb delta,y -0,2 mm Součinitel ekvivalentního momentu C,mz,0 1,00 Součinitel mu,y 0,75 Součinitel mu,z 1,00 Součinitel epsilon,y 0,30 Součinitel a,lt 0,99 Kritický moment pro rovnoměrný ohyb Mcr,0 62,02 knm Poměrná štíhlost Lambda,rel,0 0,48 Limitní relativní štíhlost Lambda,rel,0,lim 0,21 Součinitel ekvivalentního momentu C,my 0,96 Součinitel ekvivalentního momentu C,mz 1,00 Součinitel ekvivalentního momentu C,mLT 1,00 Součinitel b,lt 0,00 Součinitel c,lt 0,00 Součinitel d,lt 0,01 Součinitel e,lt 0,06 Součinitel w,y 1,15 Součinitel w,z 1,50 Součinitel n,pl 0,03 Maximální relativní štíhlost Lambda,rel,max 3,04 Součinitel C,yy 0,94 Součinitel C,yz 0,78 Součinitel C,zy 0,76 Součinitel C,zz 0,84 Jednotkový posudek (6.61) = 0,29 + 0,01 + 0,06 = 0,36 - Jednotkový posudek (6.62) = 0,30 + 0,01 + 0,11 = 0,42 - Posudek ztráty stability od smyku Podle EN článku 5 & 7.1 a rovnice (5.10) & (7.1) Parametry ztráty stability od smyku Délka pole vzpěru a 0,800 m Stojina nevyztužený Výška stojiny hw 107 mm Tloušťka stojiny t 4 mm Materiálový součinitel epsilon 1,00 Součinitel smykové korekce Eta 1,20 Ověření ztráty stability od smyku Štíhlost stojiny hw/t 24,41 Limit štíhlosti stojiny 60,00 Poznámka: Štíhlost stojiny umožňuje ignorovat účinky smykové ztráty stability podle EN čl. 5.1(2). Prvek splňuje podmínky stabilitního posudku. EN posudek Národní dodatek: Norma EN Prvek B26 0,600 m UPE120 S 235 CO1/15 0,05 - Dílčí souč. spolehlivosti Gamma M0 pro únosnost průřezu 1,00 Gamma M1 pro únosnost na nestabilitu 1,00 Gamma M2 pro únosnost čistého průřezu 1,25 Materiál Mez kluzu fy 235,0 MPa Mezní pevnost fu 360,0 MPa Výroba Válcovaný...::POSUDEK PRŮŘEZU::... 22/31

61 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Kritický posudek v místě m Vnitřní síly Vypočtené Jednotka N,Ed 2,68 kn Vy,Ed -0,78 kn Vz,Ed 0,16 kn T,Ed -0,01 knm My,Ed 0,00 knm Mz,Ed 0,25 knm Posudek na tah Podle EN článku a rovnice (6.5) A 1,5400e-03 m 2 Npl,Rd 361,90 kn Nu,Rd 399,17 kn Nt,Rd 361,90 kn Jedn. posudek 0,01 - Posudek ohybového momentu pro My Podle EN článku a rovnice (6.12), (6.13) Wpl,y 7,0300e-05 m 3 Mpl,y,Rd 16,52 knm Jedn. posudek 0,00 - Posudek ohybového momentu pro Mz Podle EN článku a rovnice (6.12), (6.13) Wpl,z 2,4800e-05 m 3 Mpl,z,Rd 5,83 knm Jedn. posudek 0,04 - Posudek smyku pro Vy Podle EN článku a rovnice (6.17) Eta 1,20 Av 9,6000e-04 m 2 Vpl,y,Rd 130,25 kn Jedn. posudek 0,01 - Posudek smyku pro Vz Podle EN článku a rovnice (6.17) Eta 1,20 Av 7,1600e-04 m 2 Vpl,z,Rd 97,14 kn Jedn. posudek 0,00 - Posudek kroucení Podle EN článku a rovnice (6.23) Tau,t,Ed 4,2 MPa Tau,Rd 135,7 MPa Jedn. posudek 0,03 - Poznámka: Jednotkový posudek pro kroucení je menší než limitní hodnota 0,05. Kroucení se proto považuje za nevýznamné a je v kombinovaných posudcích zanedbáno. Posudek na kombinaci ohybu, osové a smykové síly Podle EN článku a rovnice (6.2) Npl,Rd 361,90 kn Mpl,y,Rd 16,52 knm Mpl,z,Rd 5,83 knm Jednotkový posudek (6.2) = 0,01 + 0,00 + 0,04 = 0,05 - Poznámka: Nepoužijí se žádné interakční rovnice podle EN článku Proto se posuzuje plastický lineární součet podle EN článku 6.2.1(7). Poznámka: Protože smykové síly jsou menší než polovina plastické smykové únosnosti, jejich vliv na momentovou únosnost se zanedbává. Prvek splňuje podmínky posudku průřezu. 23/31

62 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé ::POSUDEK STABILITY::... Klasifikace pro návrh dílce na vzpěr Rozhodující poloha pro klasifikaci stability: 0,450 m Klasifikace pro vnitřní tlačené části Podle EN tabulka 5.2 list 1 Maximální poměr šířky a tloušťky 16,00 Třída 1 limit 33,00 Třída 2 limit 38,00 Třída 3 limit 42,78 => vnitřní tlačené části třída 1 Klasifikace pro vnější pásnice Podle EN tabulka 5.2 list 2 Maximální poměr šířky a tloušťky 5,37 Třída 1 limit 11,03 Třída 2 limit 12,26 Třída 3 limit 35,06 => vnější pásnice třída 1 => průřez klasifikován jako třída 1 pro návrh dílce na vzpěr Posudek klopení Podle EN článku & a rovnice (6.54) Parametry klopení Metoda pro křivku klopení Obecný stav Plastický modul průřezu Wpl,y 7,0300e-05 m 3 Pružný kritický moment Mcr 192,92 knm Poměrná štíhlost Lambda,rel,LT 0,29 Mezní štíhlost Lambda,rel,LT,0 0,20 Poznámka: Štíhlost nebo ohybový moment umožňují ignorovat účinky klopení podle EN článek (4) Poznámka: L/h jsou vnější limity, upravené návrhové pravidlo pro klopení U profilů nelze použít. Parametry Mcr Délka klopení L 0,600 m Vliv pozice zatížení bez vlivu Opravný součinitel k 1,00 Opravný součinitel kw 1,00 Součinitel momentu na klopení C1 1,12 Součinitel momentu na klopení C2 0,35 Součinitel momentu na klopení C3 0,53 Vzdálenost středu smyku d,z 0 mm Vzdálenost polohy zatížení z,g 0 mm Konstanta monosymetrie beta,y 0 mm Konstanta monosymetrie z,j 0 mm Poznámka: Parametry C se určí podle ECCS / Galea 2002 Posudek ohybu a osového tahu Podle EN článku 6.3 Návrhová tahová síla N,Ed 2,68 kn Návrhový ohybový moment My,Ed 0,00 knm Návrhový ohybový moment Mz,Ed 0,25 knm Tahová únosnost Nt,Rd 361,90 kn Pevnost za ohybu Mb,y,Rd 16,52 knm Pevnost za ohybu Mc,z,Rd,com 5,83 knm Jednotkový posudek = 0,00 + 0,04-0,01 = 0,04 - Prvek splňuje podmínky stabilitního posudku. 24/31

63 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Relativní deformace; Posudek uz Z Y X 21. Relativní deformace Lineární výpočet, Extrém : Globální, Systém : Hlavní Výběr : Vše Kombinace : CO2 Prvek dx Stav - kombinace uy Rel uy uz Rel uz Posudek uy Posudek uz [m] [mm] [1/xx] [mm] [1/xx] [-] [-] B27 0,000 CO2/1-0,2 1/983 0,0 0 0,20 0,00 B9 1,171 CO2/1 0,3 1/3857 0,0 0 0,05 0,00 B6 0,200 CO2/1 0,1 1/2312 0,0 0 0,09 0,00 B8 1,450 CO2/2 0,0 0-3,2 1/447 0,00 0,45 B19 0,633 CO2/2 0,0 1/ ,6 1/3208 0,00 0,06 B6 0,000 CO2/2 0,0 0 0,4 1/541 0,00 0,37 25/31

64 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Posudek dřeva podle MSÚ; Jedn. posudek Z Y X 23. Posudek dřeva podle MSÚ Lineární výpočet, Extrém : Průřez Výběr : Vše Kombinace : CO1 EN posudek Nosník B1 2,039 m vrcholová vaznice C22 (EN 338) CO1 0,24 - krovu-stávající - OBDEL (140; 160) Klíč kombinace CO1 / 1.35*ZS *ZS2 Základní data Dílčí součinitel spolehlivosti γm for rostlé dřevo 1,30 Údaje o materiálu Ohyb (fm,k) 22,0 MPa Tah (ft,0,k) 13,0 MPa Tah (ft,90,k) 0,4 MPa Tlak (fc,0,k) 20,0 MPa Tlak (fc,90,k) 2,4 MPa Smyk (fv,k) 3,8 MPa Typ dřeva Celistvý Kritický posudek je v místě 2,039 m. Vnitřní síly NEd -2,13 kn Vy,Ed 0,03 kn Vz,Ed -0,36 kn TEd -0,05 knm My,Ed -0,67 knm 26/31

65 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Vnitřní síly Mz,Ed -0,04 knm Součinitel modifikace Třída vlhkosti 1 Doba trvání zatížení Stálé Součinitel modifikace kmod 0,60..:: POSUDEK ŘEZU ::.. Tlak rovnoběžně s vlákny Podle EN článku a rovnice (6.2) σc,0,d 0,1 MPa fc,0,d 9,2 MPa Jedn. posudek 0,01 - Tlak kolmo na vlákna Podle EN článku a rovnice (6.3) Fc,90,d 5,86 kn l 100 mm lef 160 mm b 140 mm Aef mm 2 σc,90,d 0,3 MPa Podporové podmínky Diskrétní h 160 mm kc,90 1,00 - fc,90,d 1,1 MPa Jedn. posudek 0,24 - Ohyb Podle EN článku a rovnice (6.11), (6.12) σm,y,d 1,1 MPa kh,y 1,00 fm,y,d 10,2 MPa σm,z,d 0,1 MPa kh,z 1,01 fm,z,d 10,3 MPa km 0,70 Jednotkový posudek (6.11) = 0,11 + 0,01 = 0,12 - Jednotkový posudek (6.12) = 0,08 + 0,01 = 0,08 - Smyk Podle EN článku a rovnice (6.13) kcr 0,67 τy,d 0,0 MPa τz,d 0,0 MPa fv,d 1,8 MPa Jednotkový posudek τy 0,00 - Jednotkový posudek τz 0,02 - Jednotkový posudek interakce 0,00 - Poznámka: Interakční rovnice byla přidána jako NCCI. Kroucení Podle EN článku a rovnice (6.14) τtor,d 0,1 MPa ktvar 1,06 fv,d 1,8 MPa Jedn. posudek 0,04 - Jednotkový posudek interakce smyku 0,04 - Poznámka: Interakční rovnice byla přidána jako NCCI. Kombinovaný ohyb a osový tlak Podle EN článku a rovnice (6.19), (6.20) 27/31

66 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé fc,0,d 9,2 MPa fm,y,d 10,2 MPa fm,z,d 10,3 MPa km 0,70 Jednotkový posudek (6.19) = 0,00 + 0,11 + 0,01 = 0,12 - Jednotkový posudek (6.20) = 0,00 + 0,08 + 0,01 = 0,08 - Prvek splňuje podmínky posudku průřezu...:: POSUDEK STABILITY ::.. Sloupy zatížené tlakem nebo kombinací tlaku a ohybu Podle EN článku a rovnice (6.23), (6.24) Parametry vzpěru yy zz Typ posuvných styčníků posuvné neposuvné Systémová délka L 0,511 2,039 m Součinitel vzpěru k 2,12 0,76 Vzpěrná délka Lcr 1,082 1,555 m Štíhlost λ 23,42 38,48 - Poměrná štíhlost λ 0,41 0,67 - Mezní štíhlost 0,30 0,30 - Imperfekce βc 0,20 0,20 - redukční součinitel kc 0,98 0,89 - Jednotkový posudek (6.23) = 0,01 + 0,11 + 0,01 = 0,13 - Jednotkový posudek (6.24) = 0,01 + 0,08 + 0,01 = 0,10 - Nosníky zatížené ohybem nebo kombinací tlaku a ohybu Podle EN článku a rovnice (6.33), (6.35) Parametry klopení Pružný kritický moment My,krit 163,08 knm Kritické ohybové napětí σm,krit 273,0 MPa Poměrná štíhlost λrel,m 0,28 - redukční součinitel kkrit 1,00 - Jednotkový posudek (6.33) = 0,11 - Jednotkový posudek (6.35) = 0,01 + 0,01 = 0,02 - My,krit Parametry G0,05 418,8 MPa Délka klopení L 2,039 m Lef/L 0,80 Účinná délka Lef 1,631 m Vliv pozice zatížení bez vlivu Prvek splňuje podmínky stabilitního posudku. EN posudek Nosník B2 4,384 m vrcholová C22 (EN 338) CO1 0,24 - vaznice-zesílená - OBDEL (140; 320) Klíč kombinace CO1 / 1.35*ZS *ZS2 Základní data Dílčí součinitel spolehlivosti γm for rostlé dřevo 1,30 Údaje o materiálu Ohyb (fm,k) 22,0 MPa Tah (ft,0,k) 13,0 MPa Tah (ft,90,k) 0,4 MPa Tlak (fc,0,k) 20,0 MPa Tlak (fc,90,k) 2,4 MPa Smyk (fv,k) 3,8 MPa Typ dřeva Celistvý 28/31

67 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Kritický posudek je v místě 0,000 m. Vnitřní síly NEd -2,13 kn Vy,Ed 0,00 kn Vz,Ed 5,50 kn TEd -0,05 knm My,Ed -0,67 knm Mz,Ed -0,04 knm Součinitel modifikace Třída vlhkosti 1 Doba trvání zatížení Stálé Součinitel modifikace kmod 0,60..:: POSUDEK ŘEZU ::.. Tlak rovnoběžně s vlákny Podle EN článku a rovnice (6.2) σc,0,d 0,0 MPa fc,0,d 9,2 MPa Jedn. posudek 0,01 - Tlak kolmo na vlákna Podle EN článku a rovnice (6.3) Fc,90,d 5,86 kn l 100 mm lef 160 mm b 140 mm Aef mm 2 σc,90,d 0,3 MPa Podporové podmínky Diskrétní h 320 mm kc,90 1,00 - fc,90,d 1,1 MPa Jedn. posudek 0,24 - Ohyb Podle EN článku a rovnice (6.11), (6.12) σm,y,d 0,3 MPa kh,y 1,00 fm,y,d 10,2 MPa σm,z,d 0,0 MPa kh,z 1,01 fm,z,d 10,3 MPa km 0,70 Jednotkový posudek (6.11) = 0,03 + 0,00 = 0,03 - Jednotkový posudek (6.12) = 0,02 + 0,00 = 0,02 - Smyk Podle EN článku a rovnice (6.13) kcr 0,67 τy,d 0,0 MPa τz,d 0,3 MPa fv,d 1,8 MPa Jednotkový posudek τy 0,00 - Jednotkový posudek τz 0,16 - Jednotkový posudek interakce 0,02 - Poznámka: Interakční rovnice byla přidána jako NCCI. Kroucení Podle EN článku a rovnice (6.14) τtor,d 0,0 MPa ktvar 1,11 fv,d 1,8 MPa Jedn. posudek 0,02-29/31

68 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Jednotkový posudek interakce smyku 0,04 - Poznámka: Interakční rovnice byla přidána jako NCCI. Kombinovaný ohyb a osový tlak Podle EN článku a rovnice (6.19), (6.20) fc,0,d 9,2 MPa fm,y,d 10,2 MPa fm,z,d 10,3 MPa km 0,70 Jednotkový posudek (6.19) = 0,00 + 0,03 + 0,00 = 0,03 - Jednotkový posudek (6.20) = 0,00 + 0,02 + 0,00 = 0,02 - Prvek splňuje podmínky posudku průřezu...:: POSUDEK STABILITY ::.. Sloupy zatížené tlakem nebo kombinací tlaku a ohybu Podle EN článku a rovnice (6.23), (6.24) Parametry vzpěru yy zz Typ posuvných styčníků posuvné neposuvné Systémová délka L 0,362 4,384 m Součinitel vzpěru k 6,37 0,76 Vzpěrná délka Lcr 2,307 3,334 m Štíhlost λ 24,98 82,50 - Poměrná štíhlost λ 0,43 1,43 - Mezní štíhlost 0,30 0,30 - Imperfekce βc 0,20 0,20 - redukční součinitel kc 0,97 0,41 - Jednotkový posudek (6.23) = 0,01 + 0,03 + 0,00 = 0,04 - Jednotkový posudek (6.24) = 0,01 + 0,02 + 0,00 = 0,04 - Nosníky zatížené ohybem nebo kombinací tlaku a ohybu Podle EN článku a rovnice (6.33), (6.35) Parametry klopení Pružný kritický moment My,krit 186,67 knm Kritické ohybové napětí σm,krit 78,1 MPa Poměrná štíhlost λrel,m 0,53 - redukční součinitel kkrit 1,00 - Jednotkový posudek (6.33) = 0,03 - Jednotkový posudek (6.35) = 0,00 + 0,01 = 0,01 - My,krit Parametry G0,05 418,8 MPa Délka klopení L 4,384 m Lef/L 0,80 Účinná délka Lef 3,507 m Vliv pozice zatížení bez vlivu Prvek splňuje podmínky stabilitního posudku. 30/31

69 Část Autor Datum Projekt OPRAVA SÁLU A JEHO PŘÍSLUŠENSTVÍ Ing. David Mareček STAVEBNÍ ÚPRAVY HOTEL SLAVIE DUBÁ Národní norma Národní dodatek Licenční jméno Číslo licence EC - EN Norma EN Neznámé Posudek dřeva podle MSP; Jedn. posudek Z Y X 25. Posudek dřeva podle MSP Lineární výpočet, Extrém : Průřez Výběr : Vše Kombinace : CO2 Prvek Průřez dx Zatěžovací Jedn. uy inst Rel uy Posudek uy fin Rel uy fin Posudek [m] stav posudek [mm] inst uy inst [mm] [1/xx] uy fin [-] [1/xx] [-] [-] Materiál k def uz inst Rel uz Posudek uz fin Rel uz fin Posudek [-] [mm] inst uz inst [mm] [1/xx] uz fin [1/xx] [-] [-] B1 vrcholová vaznice 0,917 CO2/1 0,08 0,0 1/ ,00-0,1 1/ ,01 krovu-stávající - OBDEL C22 (EN 338) 0,60 0,2 1/7159 0,07 0,4 1/3994 0,08 B2 vrcholová 2,786 CO2/2 0,09 0,2 1/ ,02 0,4 1/ ,03 vaznice-zesílená - OBDEL C22 (EN 338) 0,60-0,5 1/5850 0,09-0,8 1/3620 0,08 Seznam klíčů kombinace Stav Popis kombinací CO2/1 ZS1 + ZS *ZS4 CO2/2 ZS1 + ZS *ZS5 31/31

70
