KATALOG VÁLEČKY A GIRLANDOVÉ STOLICE PRO PÁSOVOU DOPRAVU

Transkript

1 KATALOG VÁLEČKY A GIRLANDOVÉ STOLICE PRO PÁSOVOU DOPRAVU Sídlo: Hněvkovská 1228/50, Praha 11 Výrobní závod: Komenského 614, Lednice obchodní oddělení tel.: fax.: obchod@transroll.cz

2 1 OBSAH Předmluva...3 Část válečky...5 Technické podmínky válečky...6 Válečky hladké...9 ø63 L / ø76 L / ø89 L / ø89 L / ø89 L / ø108 L / ø108 L / ø133 L / ø133 L / ø133 L / ø159 L / ø159 L / ø194 L / ø194 L / Válečky strážní...25 ød L / ø108 L / ø133 L / ød L / M / ød L / M / Válečky pogumované...31 ø108/76 L / ø133/89 L / Válečky kotoučové...35 ø108/63 L / ø133/89 L / ø159/89 L / ø194/108 L / ø245/133 L / Válečky diskové...41 ø108/63 L / ø133/63 L / ø133/89 L / ø159/89 L / ø159/89 L / ø194/108 L / ø194/108 L / ø245/133 L / Část girlandové stolice...51 Technické podmínky girlandové stolice...52 Girlandové stolice horní...55 GCH 89, 108 / GLT 133 / GLZ 133 / GOHZ 133 /

3 2 GLT 159 / GLZ 159 / GOHZ 159 / GLT 194 / 6310, GLZ 194 / GLTZ 194 / GOHZ 194 / Girlandové stolice dolní...67 GLRD 159 / 89 / GLRV 159 / 89 / GORD 159 / 89 / GORV 159 / 89 / GLRD 194 / 108 / GLRV 194 / 108 / GORD 194 / 108 / GORV 194 / 108 / GLRD 245 / 133 / GORD 245 / 133 / Rejstřík čísel výrobků Transroll v tomto katalogu...78 Převodní tabulky číslování výrobků...81

4 3 PŘEDMLUVA Výrobky uvedené v tomto katalogu jsou určeny k následujícímu použití: jako náhradní díly k již provozovaným pásovým dopravníkům jako součásti pro výrobce kompletních pásových dopravníků Všeobecné pokyny pro použití katalogu Při specifikaci Vašich konkrétních potřeb je nutno brát žřetel především na: šířku dopravního pásu šířku nosné konstrukce, u girlandových stolic též typ zavěšení na nosnou konstrukci pásového dopravníku pracovní prostředí, ve kterém se mají válečky používat Povrchová úprava a příklady pro objednávání jsou uvedeny na každém katalogovém listu. Mimo délkové varianty, které Vám nabízíme v našem katalogu, jsme připraveni vyrobit i délky podle Vašich konkrétních požadavků a zadání. Nestandardní provedení válečků Pokud nenajdete v katalogu váleček, který pro vaši konkrétní potřebu požadujete, obraťte se prosím na obchodní oddělení naší firmy, které Vám zpracuje nabídku i pro nestandardní řešení. Ve své poptávce prosím uveďte: druh válečku (hladký, dopadový pogumovaný, dopadový kotoučový, případně v provedení girlandovém), nebo druh girlandové stolice s uvedením typu závěsu (např. GLK, GLD ) pracovní prostředí, ve kterém mají být válečky nebo girlandové stolice provozovány požadovaný materiál válečku (ocel, nerezová ocel) a povrchovou úpravu požadované rozměry: průměr válečku délku pláště délku hřídele průměr hřídele, velikost ložiska, případně jeho krytí (2Z, 2RS; u jednořadých ložisek) připojovací rozměry (osazení osy, rozteč, šířka a délka zploštění, u girlandových válečků pak ještě průměr otvoru v ose a rozteč mezi otvory) požadovaný počet kusů a termín dodání

5 5 ČÁST VÁLEČKY

6 6 TECHNICKÉ PODMÍNKY VÁLEČKY ÚVOD Níže uvedené Technické podmínky platí pro standardní válečky používané pro pevné stolice horní a dolní větve pásového dopravníku v jeho střední části a pro válečky v násypce pásového dopravníku do šíře dopravního pásu 2000 mm. TYPY VÁLEČKŮ: Válečky hladké pro : horní větev pásu dolní větev pásu do B= Válečky kotoučové nebo pogumované pro nesení pásu v násypce (tlumící funkce) Válečky diskové pro dolní větev pásu (samočistící funkce) pro B mm Šířka pásu B Šířka nosné konstrukce Hladké Průměr válečku Diskové PogumoKotoučové vané 63, 76, 89 63, 76, 89 63, 76, 89 89, , /63 108/63 108/63 108/63 133/89 133/89 159/89 159/89 133/89 159/89 159/89 194/ / / /76 108/76 108/76 108/76 133/89 133/89 Délka válečku pro stolici typu Ložisko Max. rychlost pásu m/s ,15 3,15 3,15 3,15 3,15 3, , U dvouválečkových stolic do B 650 platí délky válečků pro horní stolice, od B jen pro dolní stolice. PROVOZNÍ PODMÍNKY: Dopravovaný materiál: Sypký netříděný materiál o zrnitosti dle ČSN a měrné hmotnosti do 2,1 t/m 3. Informativní hodnoty zrnitosti ( obsah kusů maximálně do 5 % ) B [mm] Max. zrno [mm] Dopravní rychlost: Pro B 400- a válečky s ložisky 6204 do 3,15 m/s Pro válečky B - s ložisky 6305 do 4 m/s, pro š. pásu B a válečky s ložisky do 5 m/s. Pracovní prostředí: Použitelnost válečků v mírném klimatu WT a kombinaci chemického a mechanického znečistění IE41 ( tj. teploty 20 C až + 35 C ) ČSN EN ( ČSN 039 ) Skladování: Válečky musí být skladovány v krytém skladu na zpevněném terénu na paletách. Teploty skladování jsou 25 C až +35 C.

7 7 Údržba a montáž: Montáž válečků do pražců provádí jen osoby k tomu určené a poučené podle podmínek organizace, která realizuje montáž nebo provozuje dopravník. Správné uložení válečků je třeba přezkoušet ručním protočením před montáží dopravního pásu. Válečky je nutno během provozu kontrolovat. Válečky vykazující pískání, špatnou točivost, nadměrné zahřívání, je nutno neprodleně vyřadit z provozu. Rovněž válečky vykazující zvýšenou radiální a axiální vůli, opotřebení nebo deformaci pláště či pryžového obložení, je nutno vyměnit. TECHNICKÉ PARAMETRY: Hlavní rozměry: Standardní válečky jsou v souladu s ČSN a ČSN ISO Konkrétní údaje o rozměrech D, L, d, s,, L2 jsou uvedeny v katalogových listech Transroll dle typů válečků (viz. str ). Házivost povrchu válečku (radiální): u hladkých válečků je max. 0,007 D (max. 0,012 D u 5 % kusů ) u diskových, kotoučových a pogumovaných je max. 2 mm. Házivost se zvyšuje opotřebením pryže. Případné požadavky na válečky s menší házivostí nutno specifikovat v objednávce. Rotační odpor (po záběhu 20 min): Válečky s ložisky 6204: 3 N (pro v = 3,15 m/s) Válečky s ložisky řady 63: 10 N (pro v = 5 m/s) Hodnoty rotujících hmot: Hodnoty jsou uvedeny u typů válečků v jednotlivých katalogových listech. Zatížení válečků: Dovolené zatížení válečků vyplývá z výše uvedených provozních podmínek, tj. šíře pásu, měrné hmotnosti, zrnitosti dopravovaného materiálu a rozteče pražců. Zatížení středního válečku v kg pro pásové dopravníky při plném vytížení pásu, měrné hmotnosti 2,1 t/m3 dopravovaného materiálu a rozteče stolic 1m: B [mm] Zatížení [kg] , Životnost válečku Průměrná výpočtová životnost válečku (trvanlivost ložisek) je provozních hodin do 5 let od data výroby. Životnost platí za předpokladu dodržení provozních podmínek a uvedení do provozu do 1 roku od data výroby. Životnost neplatí pro: pryžové disky, kotouče a pogumování při dopravě extrémně abrasivních materiálů (popílek, struska) Tvrdost pryže u kotoučových, diskových a pogumovaných válečků je 65 Sh. OBCHODNÍ PODMÍNKY: Objednávka musí obsahovat Název, označení, povrchová úprava, počet kusů, případně zvláštní požadavky Balení Válečky jsou dodávány na paletách mm. Jiný druh balení nutno projednat s odborem prodeje a specifikovat v objednávce. Každá paleta je označena visačkou, na které je uveden název a rozměr válečků, číslo zakázky, označení, počet kusů. Přejímání a zkoušení Pokud není předem sjednáno jinak, přejímání válečků se u výrobce neprovádí. Požadavky na kontrolu, přejímku a její rozsah nutno uplatnit při předkládání objednávky. Záruční lhůta V případě splnění všech požadavků těchto TP poskytuje výrobce záruku 24 měsíců od uvedení do provozu, nejdéle však 30 měsíců od uskutečnění dodávky.

8 9 VÁLEČKY HLADKÉ

9 10 VÁLEČEK HLADKÝ ø63 L / plášť z ocelové trubky o síle stěny 3 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: Název rozměr: Vál. hl. 63 L/ / Hmotnost [kg] L2 rot. dílů celková ,0 1, / ,2 1, / ,4 2, / ,7 2, / ,0 3, / ,5 4, / ,9 4, / ,6 5, / ,5 7,1 400 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. přáškový lak polyesterový RAL 1003 Váleček hladký / 6204, , 200 kusů

10 11 VÁLEČEK HLADKÝ ø76 L / plášť z ocelové trubky o síle stěny 3 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: Název rozměr: Vál. hl. 76 L/ / Hmotnost [kg] L2 rot. dílů celková ,2 1, / ,5 2, / ,7 2, / ,1 3, / ,4 3, / ,9 4, / ,1 4, / ,6 5, / ,4 6, / ,5 8, / ,6 9,6 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. přáškový lak polyesterový RAL 1003 Váleček hladký / 6204, , 200 kusů

11 12 VÁLEČEK HLADKÝ ø89 L / plášť z ocelové trubky o síle stěny 3 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: * * Název rozměr: Vál. hl. 89 L/ / / / / / / / / / / / / / / L Hmotnost [kg] rot. dílů 1,4 1,7 2,0 2,3 2,4 2,8 3,3 3,6 4,2 4,6 5,1 6,1 6,4 7,7 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. přáškový lak polyesterový RAL 1003 Váleček hladký / 6204, , 200 kusů celková 2,0 2,4 2,8 3,2 3,4 3,9 4,7 5,0 5,9 6,5 7,2 8,6 9,0 10,8

12 13 VÁLEČEK HLADKÝ ø89 L / plášť z ocelové trubky o síle stěny 4 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6205 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: Hmotnost [kg] Název rozměr: Vál. hl. 89 L/6205 L2 rot. dílů celková / ,6 3, / ,1 4, / ,7 5, / ,4 6, / ,9 7, / ,5 12, / ,1 15,2 89 / ,2 18, / ,9 20,9 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. přáškový lak polyesterový RAL 1003 Váleček hladký / 6205, , 200 kusů

13 14 VÁLEČEK HLADKÝ ø89 L / plášť z ocelové trubky o síle stěny 4 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6305 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: Hmotnost [kg] Název rozměr: Vál. hl. 89 L/6305 L2 rot. dílů celková / ,3 5, / ,9 5, / ,6 6, / ,1 7, / ,6 13, / ,3 15,5 89 / ,4 18, / ,1 21,2 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. přáškový lak polyesterový RAL 1003 Váleček hladký / 6305, , 200 kusů

14 15 VÁLEČEK HLADKÝ ø108 L / plášť z ocelové trubky o síle stěny 3 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: Název rozměr: Vál. hl. 108 L/ / / / / / / / / / / / / L Hmotnost [kg] rot. dílů 1,7 2,0 2,4 2,9 3,4 4,1 4,3 5,1 6,3 7,8 9,4 11,3 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. přáškový lak polyesterový RAL 1003 Váleček hladký / 6204, , 200 kusů celková 2,3 2,7 3,2 3,9 4,6 5,4 5,8 6,8 8,4 10,4 12,5 15,0

15 16 VÁLEČEK HLADKÝ ø108 L / plášť z ocelové trubky o síle stěny 3 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6305 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: Název rozměr: Vál. hl. 108 L/ / / / / / / / / / / / / L Hmotnost [kg] rot. dílů 2,5 2,8 3,3 3,8 4,5 5,0 5,6 6,7 8,3 9,8 11,8 13,3 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček hladký / 6305, , 200 kusů celková 3,7 4,3 5,0 5,8 6,8 7,6 8,5 10,3 12,7 15,0 18,0 20,4

16 17 VÁLEČEK HLADKÝ ø133 L / plášť z ocelové trubky o síle stěny 3 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: 1600 Název rozměr: Vál. hl. 133 L/ x315/ x380/ x465/ x530/ x600/ x670/ x750/ x950/ x1150/ x/ x1600/ x1/ L Hmotnost [kg] rot. dílů 3,9 4,6 5,4 6,0 6,7 7,3 8,1 10,0 11,9 14,3 16,3 18,2 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. přáškový lak polyesterový RAL 1003 Váleček hladký / 6204, , 200 kusů celková 4,9 5,7 6,7 7,5 8,3 9,2 10,2 12,6 15,0 18,0 20,4 22,9

17 18 VÁLEČEK HLADKÝ ø133 L / plášť z ocelové trubky o síle stěny 3 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6305 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: Název rozměr: Vál. hl. 133 L/ / Hmotnost [kg] L2 rot. dílů celková ,2 5, / ,8 6, / ,6 8, / ,3 8, / ,4 11, / ,3 14, / ,2 17,4 133 / ,6 20, / ,5 23,6 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček hladký / 6305, , 200 kusů

18 19 VÁLEČEK HLADKÝ ø133 L / plášť z ocelové trubky o síle stěny 4 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6306 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: Název rozměr: Vál. hl. 133 L/ / / / / / / / / / / / / L Hmotnost [kg] rot. dílů 5,5 6,3 7,4 8,2 9,1 10,0 11,0 12,9 13,6 16,1 19,3 21,8 Dvouválečkové uspořádání je určeno pro dolní stolice. Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček hladký / 6306, , 200 kusů celková 8,0 9,2 10,8 12,1 13,4 14,7 16,2 19,1 20,1 23,9 28,6 32,4

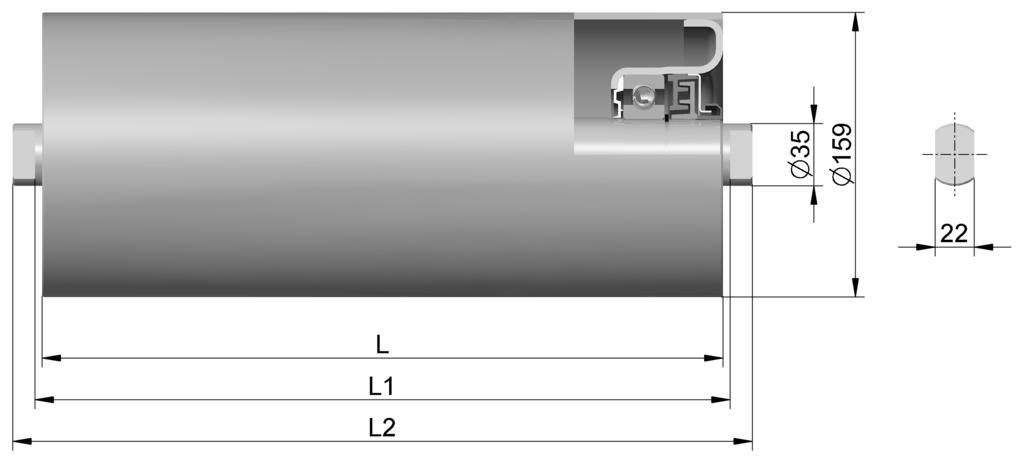

19 20 VÁLEČEK HLADKÝ ø159 L / plášť z ocelové trubky o síle stěny 4 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6306 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: Název rozměr: Vál. hl. 159 L/ / 6306 Hmotnost [kg] L2 rot. dílů celková ,1 12, / ,1 14, / ,2 15, / ,2 17, / ,5 18, / ,8 22, / ,5 23, / ,6 27,4 159 / ,4 32, / ,4 37,1 Dvouválečkové uspořádání je určeno pro dolní stolice. Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček hladký / 6306, , 200 kusů

20 21 VÁLEČEK HLADKÝ ø159 L / plášť z ocelové trubky o síle stěny 4 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6308 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: Název rozměr: Vál. hl. 159 L/ / / rot. dílů celková 498 9,7 15, ,6 17, ,7 19, ,8 21, ,0 23, ,3 27, / ,1 28,3 159 / ,8 29, / ,1 33,5 159 / ,9 40, / ,0 45, / ,0 50, L / / / / 6308 Hmotnost [kg] Dvouválečkové uspořádání je určeno pro dolní stolice. Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček hladký / 6308, , 200 kusů

21 22 VÁLEČEK HLADKÝ ø194 L / plášť z ocelové trubky o síle stěny 5,6 mm kovaná ocelová čela svařená s pláštěm kuličková ložiska 6310 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou a prachovkou Pro typ stolice a šířku pásu: Název rozměr: Vál. hl. 194 L/ / / Hmotnost [kg] L2 rot. dílů celková ,6 35, ,4 38, / ,5 42, / ,4 48, / ,7 51, / ,6 57, / ,9 59,9 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček hladký / 6310, , 200 kusů

22 23 VÁLEČEK HLADKÝ ø194 L / plášť z ocelové trubky o síle stěny 5,6 mm kovaná ocelová čela svařená s pláštěm kuličková ložiska 6312 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou a prachovkou Pro typ stolice a šířku pásu: 2000 Název rozměr: Vál. hl. 194 L/6312 Hmotnost [kg] L2 rot. dílů celková / ,2 42, / ,6 58, / ,8 66,0 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček hladký / 6312, , 200 kusů

23 25 VÁLEČKY STRÁŽNÍ

24 VÁLEČEK STRÁŽNÍ ød L / 6204 plášť z ocelové trubky o síle stěny t čela tažená z ocelového plechu svařená s pláštěm nebo zalemovaná kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou osa válečku je opatřena zápichem pro zajištění v držáku samostavného pražce Název rozměr: Vál. str. D L/d/ / 17 / / 20 / Použití pro šířku pásu: Hmotnost [kg] d1 t , , / 17 / , / 20 / , / 20 / ,5 2, / 20 / ,5 3,0 Jiné délkové varianty válečků je nutno individuálně projednat s výrobcem. Strážní válečky jsou určeny pro osazení do standardních samostavných pražců technologické pásové dopravy. přáškový lak polyesterový RAL 1003 Váleček strážní / 20 / 6204, , 50 kusů

25 27 VÁLEČEK STRÁŽNÍ ø108 L / plášť z ocelové trubky o síle stěny 4 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6206 a 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou osa válečku je opatřena hladkou válcovou plochou pro uchycení v držáku samostavného pražce Název rozměr: Vál. str. 108 L/ / 6206 Hmotnost [kg] , / ,4 Jiné délkové varianty válečků je nutno individuálně projednat s výrobcem. Strážní válečky jsou určeny pro osazení do standardních samostavných pražců dálkové pásové dopravy. Váleček strážní / 6206, , 50 kusů

26 28 VÁLEČEK STRÁŽNÍ ø133 L / plášť z ocelové trubky o síle stěny 6,3 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6308 a 6305 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou osa válečku je opatřena hladkou válcovou plochou pro uchycení v držáku samostavného pražce Název rozměr: Vál. str. 133 L/ / 6308 Hmotnost [kg] , / ,9 Jiné délkové varianty válečků je nutno individuálně projednat s výrobcem. Strážní válečky jsou určeny pro osazení do standardních samostavných pražců dálkové pásové dopravy. Váleček strážní / 6308, , 50 kusů

27 29 VÁLEČEK STRÁŽNÍ ød L / M / , 20334, 20344, plášť z ocelové trubky o síle stěny t čela tažená z ocelového plechu svařená s pláštěm nebo zalemovaná kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou osa válečku je ukončena vnějším závitem M Název rozměr: Vál. str. D L/M/ / M / M / M / M / M / M / M / M / M / M / M / M / M Hmotnost [kg] t ,5 3,5 1,2 1,3 1,5 1,6 1,8 1,3 1,4 1,9 2,0 2,3 2,3 2,4 2,8 Jiné délkové varianty válečků je nutno individuálně projednat s výrobcem. Strážní válečky jsou určeny pro jištění polohy dopravního pásu, případně pro zajištění polohy dopravovaných předmětů na válečkových tratích.. přáškový lak polyesterový RAL 1003 Váleček strážní / M16 / 6204, , 50 kusů

28 30 VÁLEČEK STRÁŽNÍ ød L / M / plášť z ocelové trubky o síle stěny 4,5 mm čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6306 a 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou osa válečku je ukončena vnějším závitem M Název rozměr: Vál. str. D L/M/ x130 / M24 133x250 / M24 Hmotnost [kg] L , ,7 Jiné délkové varianty válečků je nutno individuálně projednat s výrobcem. Strážní válečky jsou určeny pro jištění polohy dopravního pásu, případně pro zajištění polohy dopravovaných předmětů na válečkových tratích.. Váleček strážní / M24 / 6306, , 50 kusů

29 31 VÁLEČKY POGUMOVANÉ

30 32 VÁLEČEK POGUMOVANÝ ø108/76 L / plášť z ocelové trubky o síle stěny 5 mm pogumované na ø108 pryží o tvrdosti 65 Sh čela tažená z ocelového plechu zalemovaná v plášti kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Název rozměr: Vál. pogumovaný 108/76 L/ / / / / Pro typ stolice a šířku pásu: Hmotnost [kg] L2 rot. dílů celková ,6 3, ,2 3,9 108/ / ,0 4,8 108/ / ,0 6,0 108/ / ,0 7,1 108/ / ,3 8, / / ,8 9, / / ,3 11, / / ,6 13,7 108/ / ,6 17,2 108/ / ,7 20,8 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček pogumovaný 108/ / 6204, , 50 kusů

31 33 VÁLEČEK POGUMOVANÝ ø133/89 L / plášť z ocelové trubky o síle stěny 5 mm pogumované na ø133 pryží o tvrdosti 65 Sh čela tažená z ocelového plechu zalemovaná v plášti kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro typ stolice a šířku pásu: Název rozměr: Vál. pogumovaný 133/89 L/ / / 6204 Hmotnost [kg] L2 rot. dílů celková ,4 6,2 133/ / ,7 7,7 133/ / ,1 9,2 133/ / ,9 11,2 133/ / ,3 12,8 133/ / ,7 14,4 133/ / ,3 27,4 133/89 / ,6 33,3 133/ / ,8 38,0 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček pogumovaný 133/ / 6204, , 50 kusů

32 35 VÁLEČKY KOTOUČOVÉ

33 36 VÁLEČEK KOTOUČOVÝ ø108/63 L / plášť z ocelové trubky o síle stěny 3mm na plášti nalisovány a zajištěny kotouče ø108 z pryže o tvrdosti 65 Sh čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Název rozměr: Vál. kotoučový 108/63 L/ / / / / 6204 Pro šířku pásu: Počet kotoučů Hmotnost celková [kg] L , ,5 108/ / ,5 108/ / ,4 108/ / ,1 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček kotoučový 108/ / 6204, , 50 kusů

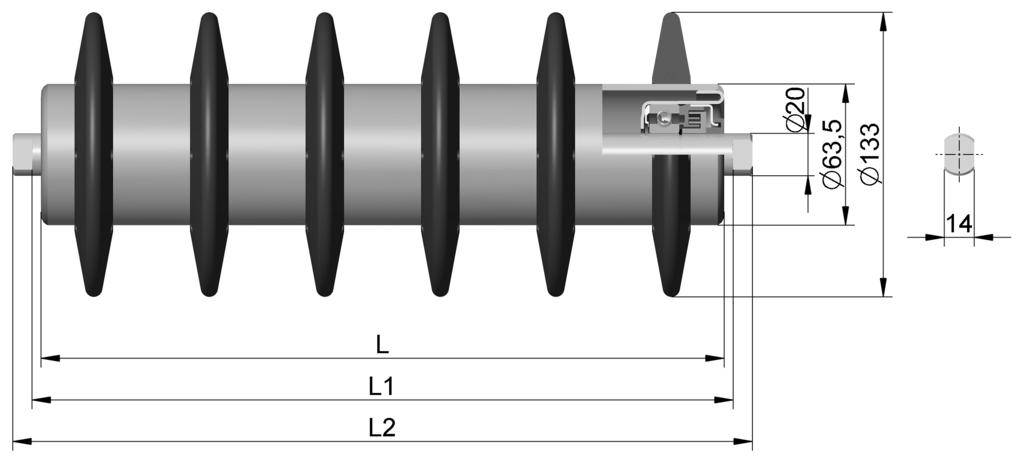

34 37 VÁLEČEK KOTOUČOVÝ ø133/89 L / plášť z ocelové trubky o síle stěny 3 mm na plášti nalisovány a zajištěny kotouče ø133 z pryže o tvrdosti 65 Sh čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Název rozměr: Vál. kotoučový 133/89 L/ / / / / 6204 Pro šířku pásu: Počet kotoučů Hmotnost celková [kg] L , ,1 133/ / ,3 133/ / ,0 133/ / ,9 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček kotoučový 133/ / 6204, , 50 kusů

35 38 VÁLEČEK KOTOUČOVÝ ø159/89 L / plášť z ocelové trubky o síle stěny 5 mm na plášti nalisovány a zajištěny kotouče ø159 z pryže o tvrdosti 65 Sh čela obrobená z ocelové silnostěnné trubky svařená s pláštěm kuličková ložiska 6306 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro šířku pásu: Název rozměr: Vál. kotoučový 159/89 L/6306 L2 Počet kotoučů Hmotnost celková [kg] 159/89x315/ ,2 159/89x380/ ,9 159/89x465/ ,5 159/89x530/ ,7 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček kotoučový 159/ / 6306, , 50 kusů

36 39 VÁLEČEK KOTOUČOVÝ ø194/108 L / plášť z ocelové trubky o síle stěny 5 mm na plášti nalisovány a zajištěny kotouče ø194 z pryže o tvrdosti 65 Sh čela obrobená z ocelové silnostěnné trubky svařená s pláštěm kuličková ložiska 6308 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Název rozměr: Vál. kotoučový 194/108 L/ / / / / 6308 Pro šířku pásu: Počet kotoučů Hmotnost celková [kg] L , ,6 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček kotoučový 194/ / 6308, , 50 kusů

37 40 VÁLEČEK KOTOUČOVÝ ø245/133 L / plášť z ocelové trubky o síle stěny 6,3 mm na plášti nalisovány a zajištěny kotouče ø245 z pryže o tvrdosti 65 Sh čela obrobená z ocelové silnostěnné trubky svařená s pláštěm kuličková ložiska 6310 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou a prachovkou Název rozměr: Vál. kotoučový 245/133 L/ / / / / / / 6310 Pro šířku pásu: Počet kotoučů Hmotnost celková [kg] L , , ,9 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček kotoučový 245/ / 6310, , 50 kusů

38 41 VÁLEČKY DISKOVÉ

39 42 VÁLEČEK DISKOVÝ ø108/63 L / plášť z ocelové trubky o síle stěny 3mm na plášti nalisovány disky ø108 z pryže o tvrdosti 65 Sh čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Název rozměr: Vál. diskový 108/63 L/ / / / / Pro šířku pásu: Počet disků Hmotnost [kg] rot. dílů celková L ,1 5, ,9 6,6 108/ / ,7 7,8 108/ / ,9 9,5 108/ / ,0 11,1 108/63 / ,6 13,3 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. přáškový lak polyesterový RAL 1003 Váleček diskový 108/ / 6204, , 100 kusů

40 43 VÁLEČEK DISKOVÝ ø133/63 L / plášť z ocelové trubky o síle stěny 3mm na plášti nalisovány disky ø133 z pryže o tvrdosti 65 Sh čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Název rozměr: Vál. diskový 133/63 L/ / / / / 6204 Pro šířku pásu: Počet disků Hmotnost [kg] rot. dílů celková L ,8 5, ,1 6,9 133/ / ,1 6,8 133/ / ,1 6,9 133/ / ,3 8, / / ,3 8,4 133/ / ,0 9,6 133/ / ,5 11,6 133/63 / ,9 13,7 133/ / ,2 15,4 500 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. přáškový lak polyesterový RAL 1003 Váleček diskový 133/ / 6204, , 100 kusů

41 44 VÁLEČEK DISKOVÝ ø133/89 L / 6204 plášť z ocelové trubky o síle stěny 3mm na plášti nalisovány disky ø133 z pryže o tvrdosti 65 Sh čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6204 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro šířku pásu: Název rozměr: Vál. diskový 133/89 L/6204 L2 Počet disků Hmotnost [kg] rot. dílů celková 133/ / ,8 7,2 133/ / ,9 8,6 133/ / ,4 9,2 133/ / ,1 10,2 133/ / ,1 10,2 133/ / ,9 12,5 133/ / ,9 15,0 133/89 / ,3 18,0 133/ / ,0 20,2 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. přáškový lak polyesterový RAL 1003 Váleček diskový 133/ / 6204, , 100 kusů

42 45 VÁLEČEK DISKOVÝ ø159/89 L / plášť z ocelové trubky o síle stěny 4mm na plášti nalisovány disky ø159 z pryže o tvrdosti 65 Sh čela tažená z ocelového plechu svařená s pláštěm kuličková ložiska 6305 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro šířku pásu: Název rozměr: Vál. diskový 159/89 L/6305 L2 Počet disků Hmotnost [kg] rot. dílů celková 159/ / ,3 9,6 159/ / ,3 12,2 159/ / ,2 13,4 159/ / ,5 15,0 159/ / ,1 17,5 159/ / ,4 20,6 159/89 / ,1 24,4 159/ / ,4 27,5 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček diskový 159/ / 6305, , 100 kusů

43 46 VÁLEČEK DISKOVÝ ø159/89 L / plášť z ocelové trubky o síle stěny 4mm na plášti nalisovány disky ø159 z pryže o tvrdosti 65 Sh čela obrobená z ocelové silnostěnné trubky svařená s pláštěm kuličková ložiska 6306 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Pro šířku pásu: Název rozměr: Vál. diskový 159/89 L/6306 L2 Počet disků Hmotnost [kg] rot. dílů celková 159/ / ,2 11,6 159/ / ,2 14,5 159/ / ,1 15,8 159/ / ,4 17,6 159/ / ,0 20,6 159/ / ,3 24,1 159/89 / ,0 28,4 159/ / ,3 31,9 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček diskový 159/ / 6306, , 100 kusů

44 47 VÁLEČEK DISKOVÝ ø194/108 L / plášť z ocelové trubky o síle stěny 5mm na plášti nalisovány disky ø194 z pryže o tvrdosti 65 Sh čela obrobená z ocelové silnostěnné trubky svařená s pláštěm kuličková ložiska 6308 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Hmotnost [kg] rot. dílů celková Název rozměr: Vál. diskový 194/108 L/ / / ,8 31, /108 / ,2 35, / / ,7 40,1 Pro šířku pásu: L2 Počet disků Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček diskový 194/ / 6308, , 100 kusů

45 48 VÁLEČEK VLNOVCOVÝ ø194/108 L / plášť z ocelové trubky o síle stěny 5mm na plášti nalisovány disky ø194 z pryže o tvrdosti 65 Sh čela obrobená z ocelové silnostěnné trubky svařená s pláštěm kuličková ložiska 6308 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou Hmotnost [kg] rot. dílů celková Název rozměr: Vál. vlnovcový 194/108 L/ / / ,5 43, /108 / ,9 47,7 Pro šířku pásu: L2 Počet disků Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček vlnovcový 194/ / 6308, , 100 kusů

46 49 VÁLEČEK DISKOVÝ ø245/133 L / plášť z ocelové trubky o síle stěny 6,3 mm na plášti nalisovány disky ø245 z pryže o tvrdosti 65 Sh čela obrobená z ocelové silnostěnné trubky svařená s pláštěm kuličková ložiska 6310 C3 dvoustupňové labyrintové těsnění s tukovou předkomůrkou a prachovkou Pro šířku pásu: 2000 Název rozměr: Vál. diskový 1245/133 L/ / / L Počet disků 18 Hmotnost [kg] rot. dílů celková 46,0 Jiné délkové varianty válečků, případně odlišné ukončení osy, je nutno individuálně projednat s výrobcem. Váleček diskový 245/ /6310, , 100 kusů 68,9

47 51 ČÁST GIRLANDOVÉ STOLICE

48 52 TECHNICKÉ PODMÍNKY GIRLANDOVÉ STOLICE ÚVOD Tyto Technické podmínky platí pro girlandové stolice horní, dolní a pro válečky používané pro tyto stolice. POPIS PROVEDENÍ Vlastní popis válečků je uveden v katalogových listech girlandových stolic. Válečky girlandových stolic jsou spojeny: řetězovými spojkami u girlandových stolic GCx čepy s lamelami u girlandových stolic GLx okem a hákem u horních girlandových stolic GOHx okem a závěsem C u girlandových stolic GORx Spoje umožňují odpružení válečků při vyšším zatížení a tím klidnější chod dopravníku a ochranu pásu proti průrazu. Konce os válečků jsou uzpůsobeny pro připojení spojovacích dílů válečků a zavěšení na nosnou konstrukci. Zavěšení je buď vyvěsitelným závěsem u horních girlandových stolic nebo řetězem u dolních girlandových stolic. Podrobnější znázornění a rozměry jsou uvedeny v katalogových listech dle typů. PROVOZNÍ PODMÍNKY Dopravovaný materiál Sypký netříděný materiál o zrnitosti dle ČSN (ISO 3435) a sypné hmotnosti do 2,1 t/m3. Informativní hodnoty zrnitosti ( obsah kusů maximálně do 5 % ) B [mm] Max. zrno [mm] Dopravní rychlost Doporučená 5 m/s pro B - a válečky s ložisky 6306 Doporučená 6,3 m/s pro B a válečky s ložisky Pracovní prostředí Mírné klima WT v kombinaci chemického a mechanického znečistění IE41 ČSN EN ( ČSN 039 ). Pracovní teploty 20 C až + 35 C. Skladování Válečky girlandových stolic musí být skladovány v krytém skladu na zpevněném terénu na paletách Teploty skladování jsou 25 C až + 35 C. Doba skladování delší než 6 měsíců se nedoporučuje. Údržba a montáž Montáž válečků do girlandových stolic a následně zkompletovaných girlandových stolic na nosnou konstrukci mohou provádět jen osoby k tomu určené a poučené podle podmínek organizace, která realizuje montáž nebo provozuje dopravník. Správné uložení válečků je třeba přezkoušet ručním protočením před montáží pásu. Válečky je nutno během provozu kontrolovat. Válečky vykazující pískaní, špatnou točivost, nadměrné zahřívání, zvýšenou radiální a axiální vůli, opotřebení nebo deformaci pláště nebo pryžového obložení nutno vyřadit neprodleně z provozu. TECHNICKÉ PARAMETRY Hlavní rozměry Standardní rozměry válečků v kompletních girlandových stolicích jsou uvedeny na jednotlivých katalogových listech. Radiální házivost povrchu válečku

49 53 max. 0,007 D u hladkých válečků (max. 0,012 D u 5 % kusů ) max. 2 mm u diskových válečků. Házivost se zvyšuje opotřebením pryže. Případné požadavky na válečky s menší házivostí nutno specifikovat v objednávce. Rotační odpor ( po záběhu 20 min ) 5 N pro válečky s ložisky řady 6306 a N pro válečky s ložisky řady 6310 a 6312 Zatížení válečků Dovolené zatížení válečků vyplývá ze zatížení plně naplněného profilu horního pásu sypkým materiálem při měrné hmotnosti = 2,1 t/m3 a rozteči girlandových stolic 1,2-1,5 m (ČSN ISO 5048 ) B [mm] zatížení [kg] Zatížení platí při rozteči girlandových stolic 1,5 m Životnost válečku Průměrná výpočtová životnost válečku ( trvanlivost ložiska ) je provozních hodin do 5 let od data výroby. Životnost platí za předpokladu dodržení provozních podmínek a uvedení do provozu do 6 měsíců od data výroby. Životnost neplatí pro: pryžové disky při dopravě extrémně abrasivních materiálů (popílek, struska) Tvrdost Tvrdost pryže u diskových válečků je 65 Sh. OBCHODNÍ PODMÍNKY Objednávka musí obsahovat Název, označení, počet kusů, případně zvláštní požadavky ( vyvážení, povrchová úprava, balení atd. ) Balení Girlandové stolice jsou dodávány v předmontovaném stavu po jednotlivých válečcích na dřevěných paletách x mm. Spojovací a zavěšovací díly válečků jsou namontovány na krajních válečcích girlandové stolice. Spojovací materiál pro kompletaci válečků do girlandové stolice je dodáván souběžně v bednách. Jiný druh balení nutno projednat s výrobcem a specifikovat v objednávce. Každá paleta je označena visačkou, na které je uveden rozměr válečků, číslo zakázky, označení girlandové stolice, počet kusů. Přejímání a zkoušení Pokud není předem sjednáno jinak, přejímání válečků se u výrobce neprovádí. Požadavky na kontrolu, přejímku a její rozsah je nutno uplatnit při předkládání objednávky. Záruční lhůta V případě splnění všech požadavků těchto TP poskytuje výrobce záruku 24 měsíců od uvedení do provozu, nejdéle však 30 měsíců od uskutečnění dodávky.

50 55 GIRLANDOVÉ STOLICE HORNÍ

51 GIRLANDOVÁ STOLICE HORNÍ GCH 89, 108 / 6204 stolice je složena ze tří girlandových válečků hladkých s ložisky 6204 (typ str. 12, 15) válečky spojeny spojkami pro článkové řetězy zavěšení stolice pomocí háků D L Hmotnost [kg] , , ,2 Šířka pásu Girlandové stolice jsou dodávány na dřevěných paletách x mm. A0 [mm] přáškový lak polyesterový RAL B= B= α [ ] Girlandová stolice GCH B, , 100 kusů

52 57 GIRLANDOVÁ STOLICE HORNÍ GLT 133 / stolice je složena ze tří girlandových válečků hladkých ø133 s ložisky 6306 (typ str. 19) válečky spojeny lamelami a čepy zavěšení stolice pomocí kovaných třmenů L Hmotnost [kg] , , ,8 Šířka pásu Girlandové stolice jsou dodávány na dřevěných paletách x mm. 1 B=14 0 A0 [mm] B= 1300 B= α [ ] Girlandová stolice GLT B, , 100 kusů

53 58 GIRLANDOVÁ STOLICE HORNÍ GLZ 133 / stolice je složena ze tří girlandových válečků hladkých ø133 s ložisky 6306 (typ str. 19) válečky spojeny lamelami a čepy zavěšení stolice pomocí rychlovyvěšovacích závěsů L Hmotnost [kg] , ,5 Šířka pásu Girlandové stolice jsou dodávány na dřevěných paletách x mm A0 [mm] B= B= α [ ] Girlandová stolice GLZ B, , 100 kusů

54 59 GIRLANDOVÁ STOLICE HORNÍ GOHZ 133 / stolice je složena ze tří girlandových válečků hladkých ø133 s ložisky 6306 (typ str. 19) válečky spojeny kovanými oky a háky (jsou součástí válečku) zavěšení stolice pomocí rychlovyvěšovacích závěsů L L2 Hmotnost [kg] , ,0 Šířka pásu Girlandové stolice jsou dodávány na dřevěných paletách x mm B= A0 [mm] B= α [ ] Girlandová stolice GOHZ B, , 100 kusů

55 60 GIRLANDOVÁ STOLICE HORNÍ GLT 159 / stolice je složena ze tří girlandových válečků hladkých ø159 s ložisky 6308 (typ str. 21) válečky spojeny lamelami a čepy zavěšení stolice pomocí kovaných třmenů L LB LB1 Hmotnost [kg] , , ,7 Šířka pásu Girlandové stolice jsou dodávány na dřevěných paletách x mm. A0 [mm] B= B=160 0 B= α [ ] Girlandová stolice GLT B, , 100 kusů

56 61 GIRLANDOVÁ STOLICE HORNÍ GLZ 159 / stolice je složena ze tří girlandových válečků hladkých ø159 s ložisky 6308 (typ str. 21) válečky spojeny lamelami a čepy zavěšení stolice pomocí rychlovyvěšovacích závěsů L LB LB1 Hmotnost [kg] , , ,3 Šířka pásu Girlandové stolice jsou dodávány na dřevěných paletách x mm A0 [mm] α [ ] Girlandová stolice GLZ B1600, , 100 kusů

57 62 GIRLANDOVÁ STOLICE HORNÍ GOHZ 159 / stolice je složena ze tří girlandových válečků hladkých ø159 s ložisky 6308 (typ str. 21) válečky spojeny kovanými oky a háky (jsou součástí válečku) zavěšení stolice pomocí rychlovyvěšovacích závěsů L LB LB1 Hmotnost [kg] , , ,0 Šířka pásu 1600 Girlandové stolice jsou dodávány na dřevěných paletách x mm A0 [mm] α [ ] Girlandová stolice GOHZ B1600, , 100 kusů

58 63 GIRLANDOVÁ STOLICE HORNÍ GLT 194 / 6310, stolice je složena ze tří girlandových válečků hladkých ø194 s ložisky 6310 (typ str. 22), nebo 6312 (typ str. 23) válečky spojeny lamelami a čepy zavěšení stolice pomocí kovaných třmenů L LB LB1 Hmotnost [kg] Šířka pásu Ložisko Girlandové stolice jsou dodávány na dřevěných paletách x mm A0 [mm] * 2400 B= α [ ] Girlandová stolice GLT B2000, , 100 kusů

59 64 GIRLANDOVÁ STOLICE HORNÍ GLZ 194 / stolice je složena ze tří girlandových válečků hladkých ø194 s ložisky 6312 (typ str. 23) válečky spojeny lamelami a čepy zavěšení stolice pomocí rychlovyvěšovacích závěsů Šířka pásu LB1 Hmotnost [kg] L LB Girlandové stolice jsou dodávány na dřevěných paletách x mm. A0 [mm] B= B= α [ ] Girlandová stolice GLZ B2000, , 100 kusů

60 65 GIRLANDOVÁ STOLICE HORNÍ GLTZ 194 / stolice je složena ze tří girlandových válečků hladkých ø194 s ložisky 6312 (typ str. 23) válečky spojeny lamelami a čepy zavěšení stolice pomocí rychlovyvěšovacích závěsů Šířka pásu LB1 Hmotnost [kg] L LB Girlandové stolice jsou dodávány na dřevěných paletách x mm. A0 [mm] B= B= α [ ] Girlandová stolice GLTZ B2000, , 100 kusů

61 66 GIRLANDOVÁ STOLICE HORNÍ GOHZ 194 / stolice je složena ze tří girlandových válečků hladkých ø194 s ložisky 6312 (typ str. 23) válečky spojeny kovanými oky a háky (jsou součástí válečku) zavěšení stolice pomocí rychlovyvěšovacích závěsů Šířka pásu L LB LB1 Hmotnost [kg] Girlandové stolice jsou dodávány na dřevěných paletách x mm A0 [mm] B= α [ ] Girlandová stolice GOHZ B2000, , 100 kusů

62 67 GIRLANDOVÉ STOLICE DOLNÍ

63 68 GIRLANDOVÁ STOLICE DOLNÍ DISKOVÁ GLRD 159 / 89 / stolice je složena ze dvou girland. válečků diskových ø159/89 s ložisky 6306 (typ str. 46) válečky spojeny lamelami a čepy zavěšení stolice článkovým řetězem L Hmotnost [kg] , ,7 Šířka pásu Girlandová stolice je dodávána po jednotlivých válečcích včetně zavěšených řetězů a lamel, na paletách x mm. Spojovací materiál (čepy, závlačky, matice a podložky) se dodává souběžně v bedně. Montáž do podoby kompletní girlandové stolice se provádí na místě použití B=14 00 A0 [mm] B= α [ ] Girlandová stolice dolní GLRD B, , 50 kusů
