Návod na montáž, zapojenie a obsluhu pre Domáci videotelefón 4 FP Návod na montáž, zapojení a obsluhu pro Domácí videotelefon 4 FP

Transkript

1 Návod na montáž, zapojenie a obsluhu pre Domáci videotelefón 4 FP Návod na montáž, zapojení a obsluhu pro Domácí videotelefon 4 FP VNF B 419 V2.1.0

2 OBSAH: 1. Úvod 2. Montáž a údržba 3. Inicializace Videotelefonu HandsFree s Dotykovým Displejem (DVT-HF DD) 4. Programování a nastavení DVT-HF DD 4.1 Systémové nastavení Nastavení systémového čísla videotelefonu Nastavení systémového čísla pomocí hlavního videovrátníka (VEVH) Nastavení vedlejšího videotelefonu Nastavení kódu PIN pro otevírání el. zámku (EZ) Nastavení funkce GATE pro ovládání přídavného zařízení (např. brány) Změna hesla pro přístup do systémového nastavení videotelefonu Reset videotelefonu do továrního nastavení 4.2 Uživatelská nastavení videotelefonu Nastavení hlasitosti Nastavení data a času Nastavení obrazu Nastavení melodie vyzvánění od EV/VEV Reset videotelefonu 5. Ovládání a funkce videotelefonu 5.1 Vyzvánění 5.2 Příchozí hovor od elektrického vrátníka, sepnutí el. zámku 5.3 Příchozí hovor od jiného audio/video domácího telefonu interkom 5.4 Odchozí volání na jiný domácí audio/video telefon interkom 5.5 Odchozí volání na elektrický vrátník EV/VEV utajené spojení 5.6 Aktivace přídavného elektrického zařízení (např. brány či druhého el. zámku) 5.7 Přídavná kamera 5.8 Manuální záznam obrazu 5.9 Automatický záznam obrazu 5.10 Přehrávání a mazání záznamů obrazu 5.11 Oznámení o interkomovém vyzvonění 5.12 Vlastnosti vedlejšího domácího telefonu 5.13 Oznámení o uvolnění linky 5.14 Nastavení úrovně videosignálu, nastavení citlivosti mikrofonu, videovýstup 6. Stručný manuál použití videotelefonu 7. Poruchové stavy 8. Technické údaje

3 1. Úvod Domácí VideoTelefon HandsFree s Dotykovým Displejem (DVT-HF DD) spolu s elektrickým vrátníkem (VEV) a síťovým zdrojem tvoří Domácí Dorozumívací Videosystém DDV BUS KARAT. Tento videosystém je založen na principu dorozumívacího audiosystému 2-BUS, proto komponenty audiosystému (elektrický audiovrátný 2-BUS a domácí telefony 2-BUS) je možné k videosystému připojit. BUS systém je specifický tím, že každému vrátnému musíme při montáži nastavit příslušnou adresu (1-8) a každému domácímu telefonu systémové číslo ( ). V sestavě videosystému KARAT může být zapojeno max. 8 audio/videovrátných, přičemž jeden musí být definován jako hlavní (HEV), který plní funkci ústředny pro celý systém, zabezpečuje komunikaci a napájení. Vedlejší elektrický vrátný (VEV) má z hlediska uživatele stejné vlastnosti jako hlavní, montuje se např. na vedlejší vchod domu. Domácí videotelefon DVT-HF DD slouží k audio/video komunikaci s elektrickým audio/video vrátným, ke spínání elektrického zámku, poskytuje interkomové spojení (hovor) mezi jednotlivými domácími telefony a plní funkci bytového zvonku. DVT-HF DD je nutné při instalaci jednoznačně identifikovat přiřazením tzv. systémového čísla (SČ), kterým se určuje příslušnost k jednotlivým tlačítkům vrátného. Naprogramováním systémového čísla vznikne hlavní domácí telefon (video nebo audio), ke kterému je možné přiřadit max. 3 vedlejší domácí telefony (video nebo audio), které mají stejné uživatelské vlastnosti jako hlavní. Do jednoho bytu či kanceláře je tak možné namontovat až 4 telefony (video nebo audio). Domácí videotelefon DVT-HF DD 4 FP je určen ke spolupráci s moduly elektrického videovrátného KARAT 4FN /N, 07/N, 4FN /N2R, 07/N2R a s moduly audiovrátného 2-BUS GUARD 4FN , 38, 39, 63 a 2-BUS KARAT 4FN /N, 98/N a může být zapojen společně s 2-BUS audiotelefony 4FP , 4FP , 4FP a 4FP či videotelefony 4FP a 45 (vše z produkce TESLA Stropkov, a.s.). DVT-HF DD může zaznamenat až 50 barevných obrázků. Je vybaven 2-ma potenciometry pro nastavení úrovně videosignálu a pro nastavení citlivosti mikrofonu. K DVT-HF DD je možné připojit přídavný zvonek 4FN DVT-HF DD je vyráběn ve čtyřech barevných provedeních - bílá: 4FP , slonová kost: 4FP , černá: 4FP a stříbrná: 4FP Videosystém s videotelefony DVT-HF DD je možné napájet síťovým zdrojem 4FP či 4FP a pro elektromechanický 12V el. zámek zdrojem 4FP (záleží však na požadované sestavě systému). DVT-HF DD je nutné napájet stabilizovaným stejnosměrným napětím DC 12 V/min.0,3 A. S ohledem na možné rušení videosignálu doporučujeme použít lokální síťový zdroj (např. 4FP ) nebo síťový adaptét Mean Well 12V/1 A, dodávaný s videotelefonem (výkr. č. 4FP /A, 4FP /C). Použité zkratky a názvy v návodě: DT DTH DTV DVT-HF DD - Domácí audiotelefon - Domácí audiotelefon hlavní - Domácí audiotelefon vedlejší - Domácí videotelefon HandsFree s Dotykovým Displejem DVT-HF DDH - Domácí videotelefon HandsFree s Dotykovým Displejem hlavní DVT-HF DDV - Domácí videotelefon HandsFree s Dotykovým Displejem vedlejší PIN GATE - číselný kód pro otevírání el. zámku (EZ) - funkce pro ovládání přídavného zařízení (např. brány či druhého el. zámku) VEV VEVH VEVV EV EVH EVV EZ IČ SČ SN Ikona - Elektrický videovrátný - Elektrický videovrátný hlavní - Elektrický videovrátný vedlejší - Elektrický audiovrátný - Elektrický audiovrátný hlavní - Elektrický audiovrátný vedlejší - Elektrický zámek - Interkomové číslo - Systémové číslo - Síťový zdroj - aktivní piktogram na rozhraní videotelefonu

4 2. Montáž a údržba Při montáži DVT-HF DD postupujte následujícím způsobem: DVT-HF DD montujte na stěnu cca 1,5m od úrovně podlahy (nebo dle potřeby) v prostředí s teplotou od +4 C do +40 C při maximální relativní vlhkosti 80%. Pro připevnění je zapotřebí použít přibalený držák 4 FA , který je možné pomocí 2 šroubů upevnit přímo na stěnu či elektroinstalační krabici (viz obr. 2). Připojovací vodiče zapojte podle schématu zapojení (obr. 3) do svorkovnic na zadní straně přístroje. Po připojení do systému je zapotřebí nastavit parametry DVT-HF DD (systémové číslo a kód na otevírání zámku) a podle potřeby (různá vzdálenost mezi VEV a DVT-HF DD) je možné trimrem pomocí šroubováku (obr. 4) nastavit úroveň zesílení video signálu, případně citlivost mikrofonu. Povrch přístroje čistěte jemnou měkkou tkaninou. Na silně znečištěná místa použijte tkaninu navlhčenou v mýdlovém roztoku. Po očištění povrch přístroje důkladně vysušte suchou tkaninou. Displej čistěte pouze jemnou měkkou tkaninou. Na čištění nikdy nepoužívejte agresivní rozpouštědla na bázi benzénu a alkoholu nebo chemikáliemi napuštěné tkaniny. nebo chemikáliemi napuštěné tkaniny. UPOZORNĚNÍ! Při montáži dodržujte zásady pro zacházení se zařízením obsahujícím komponenty citlivé na elektrostatický náboj. Upozornění pro naložení s obalem a dožitým výrobkem. V zájmu ochrany životního prostředí doporučujeme obal z výrobku odevzdat do příslušné sběrny na recyklaci. Krabice Bal. papír PE sáčky PE fólie Tento symbol na výrobku nebo obalu znamená, že po skončení životnosti nesmí být toto elektrozařízení zneškodňováno společně s nevytříděným komunálním odpadem. Za účelem správného zhodnocování ho odevzdejte na místo určené ke sběru elektroodpadu. Další podrobnosti si vyžádejte od místního obecního úřadu, nejbližšího sběrného místa nebo zaměstnance prodejny, kde jste výrobek zakoupili. Správným nakládáním s elektrozařízením po době životnosti přispíváte k opětovnému využití a materiálovému zhodnocení odpadu. Tímto konáním pomůžete zachovat přírodní zdroje a přispějete k prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví. TESLA STROPKOV, a.s. tímto prohlašuje, že všechna zařízení videosystému DDV KARAT odpovídají z hlediska elektromagnetické kompatibility direktivě 89/336/EEC a z hlediska elektrické bezpečnosti direktivě 73/23/EEC.

5 3. Inicializace DVT-HF DD Při každém připojení napájení na DVT-HF DD je nutná kalibrace dotykového rozhraní, které se automaticky zobrazí po 4 sekundách po připojení napájení. Kalibrace spočívá dotykem obrazovky ve dvou bodech, které jsou zobrazené na displeji. Po správném provedení kalibrace naskočí hlavní obrazové rozhraní. Při nesprávné kalibraci se tato automaticky opakuje. Z hlavního obrazového rozhraní (viz obr. 1) může uživatel vstupovat do jednotlivých rozhraní dotykem v místě zobrazené ikony. Obr.1 Hlavní obrazové rozhraní Více DT/DVT se stejným SČ způsobí nefunkčnost systému!!! Každý DT/DVT je v systému jednoznačně identifikován systémovým číslem, proto, bude-li v systému více účastníků, je zapotřebí přiřadit každému DT/DVT systémové číslo (SČ), resp. priradit DT/DVT k určitému DTH/DVTH. SČ je trojmístné číslo v rozsahu Pro dostupnost DT/DVT v interkomové komunikaci musí být systémové číslo v rozsahu Přiřazením vyššího systémového čísla bude možné volání na tento DT/DVT jen z vrátného EV/VEV. 4. Programování a nastavení DVT-HF DD Před použitím DVT-HF DD v systému s více účastníky je nutné naprogramovat SČ. Dotykem v místě ikony přejde uživatel do rozhraní pro volbu Systémového nastavení nebo Uživatelského nastavení. V uživatelském nastavení může nastavit vlastnosti DVT-HF DD podle vlastních preferencí. Systémové nastavení je chráněné heslem pro zabránění neodborného nastavení DVT-HF DD, které může znefunkčnit systém. Heslo z výroby pro vstup do systémového nastavení je nastaveno na Doporučujeme číslo změnit po prvotním spuštění systému a heslo si zaznamenat na bezpečné místo. Heslo z výroby je nastaveno na Při ztrátě hesla není možný vstup do systémového nastavení! Je nutné přeprogramování DVT-HF DD u výrobce.

6 4.1. Systémové nastavení Nastavení systémového čísla SČ V systémovém nastavení je možné po stlačení volby Nastavení systémového čísla přejít do rozhraní pro programování systémového čísla videotelefonu, nebo je možné jeho interkomové číslo zjistit. Navolením vybraného 3-místneho systémového čísla a stlačením ikony videotelefon prověří dostupnost systémového čísla v systému. V případě, že zvolené systémové číslo ještě není v systému použito, videotelefon vygeneruje interkomové číslo, zobrazí ho na displeji a zároveň zazní melodie programování a krátké pípnutí. V opačném případě zazní obsazovací tón. Programovaní je v takovém případě nutné opakovat s jiným systémový číslem. V případě chyby při volbě, je možné stlačit ikonu. Videotelefon zobrazí aktuální interkomové a systémové číslo a volba systémového čísla může být opakována Nastavení systémového čísla pomocí VEVH Délka hovoru při programování je obmezená na 30s a jeho predčasné ukončení je možné pouze správným naprogramováním SČ. Po uplynutí 30s je hovor ukončen bez jakékoli akustické signalizace. Stlačením volby Nastavení systémového čísla pomocí VEVH se videotelefon pokusí navázat spojení s hlavním elektrickým vrátnikem. Po spojení s VEVH je možné naprogramovat SČ pomocí kódové volby (volba 3-místného čísla ), nebo přímé volby na VEVH. Systém automaticky otestuje zvolené SČ, a pokud je volné, zazní krátký tón, SČ bude zaznamenáno a spojení bude ukončeno. V případě, že je zvolené SČ již obsazené, zazní obsazovací tón a programování pokračuje Nastavení vedlejšího videotelefonu Předpokladem úspěšného naprogramování vedlejšího videotelefonu (DVT-HF DDV) je předchozí naprogramování SČ pro hlavní domácí telefon/videotelefon (DTH/DVTH). K jednomu DTH/DVTH je možné přiřadit až 3 vedlejší domácí telefony/videotelefony (DTV/DVTV). Pro naprogramování vedlejšího DVT-HF DDV stlačte volbu Nastavení vedlejšího videotelefonu. Zazní oznamovací tón a současně se na displeji zobrazí informace o naprogramování. Proveďte volbu interkomového čísla (IČ) hlavního DTH/DVTH/DVT-HFH/DVT-HF DDH Po navázání spojení, tlačítkem se symbolem klíče na DTH/DVTH/DVT-HFH naprogramujete příslušný DVT-HF DDV přidržením tohoto tlačítka. V reproduktoru hlavního DT/DVT postupně zazní maximálně 3 tóny, uvolněním tlačítka se symbolem klíče na DTH/DVTH po doznění požadovaného počtu tónů, určíte pořadí vedlejšího DVT-HF DDV. V případě, že je hlavním DVT-HF DDH, stlačte po navázání spojení volbu 1, 2 nebo 3 na DVT-HF DDH pro určení pořadí vedlejšího DVT-HF DDV Po uvolnění tlačítka se symbolem klíče na DTH/DVTH nebo stlačení volby 1,2 nebo 3 u DVT-HF DDH systém zkontroluje, zda daný DTV/DVTV již v systému existuje. Pokud ano, interkomový hovor pokračuje i nadále, v opačném případě bude hovor ukončen, což znamená, že DVT-HF DDV byl úspěšně naprogramován.

7 Nastavení kódu PIN pro otevírání el. zámku (EZ) Číselný kód PIN slouží pro otevírání elektrického zámku a to pomocí modulu kódové volby: [2/K] [X] [X] [X] [2/K] [Y] [Y] [Y] [Y], kde XXX je systémové číslo vašeho DVT-HF DD a YYYY je kód pro otevírání EZ. Každé otevření EZ pomocí kódu je oznámené krátkým vyzváněcím tónem DVT-HF DD (oznámení o tom, že někdo vchází do domu pomocí vašeho kódu). Ve výrobě není nastaven žádný kód pro otevírání EZ Navolením požadovaného kódu a stlačením ikony potvrdíme PIN pro příslušný DVT-HF DD. V případě chyby při volení kódu stlačením zrušíme programování. Videotelefon zobrazí aktuální PIN a volba PIN kódu může být opakována Nastavení funkce GATE pro ovládání přídavného zařízení (např. brány) Systém netestuje zapojení zařízení se zvoleným SČ Ikona GATE slouží na ovládání el. zámku naprogramovaného EV/VEV nebo přídavného zařízení (brány) s elektrickým zámkom. Stlačením ikony Nastavení GATE se dostaneme do rozhraní pro nastavení brány. Systémové číslo pro GATE zařízení je trojmístným číslem. Při úspěšném naprogramování zazní tón programování. V případě neúspěšného, zazní obsazovací tón. V případě chyby při programování systémového čísla GATE je možné kdykoli stlačit a začít programovat číslo GATE znovu Změna hesla pro přístup do systémového nastavení videotelefonu Nové heslo musí být čtyřmístné. V rozhraní pro změnu hesla může uživatel změnit přednastavené heslo. Zadáním aktuálně platného hesla a nového hesla potvrdíte ikonou, čímž jte potvrdili změnu hesla Reset videotelefonu do továrního nastavení Stlačením ikony Reset videotelefonu do továrního nastavení obnovíme výchozí nastavení videotelefonu. Systémové číslo, interkomové číslo a nastavení melodie vyzvánění od EV/VEV zůstane nezměněné. Obnoví se PIN, GATE, hlasitost vyzvánění, hlasitost hovoru a heslo videotelefonu. 4.2 Uživatelská nastavení videotelefonu Nastavení hlasitosti Při výpadku proudu je nutné opětovné nastavení hlasitosti Stlačením ikony Nastavení Hlasitosti je možné uskutečnit nastavení hlasitosti pro hovor a vyzvánění Nastavení datumu a času Po stlačení ikony Nastavení datumu a času se dostaneme do rozhraní pro nastavení datumu a času. Přesun mezi okny dosáhneme dotykem na příslušné okno, kde požadujeme změnu hodnoty. Při zvolení datumu a času stlačením ikony potvrdíme nastavený datum a čas. Samotným nastavením datumu a času a stlačením ikony se datum a čas nezmění Nastavení obrazu Video obraz je aktivní, pokud je kamera zapojená na VEVH V tomto rozhraní je možné jemné nastavení jasu, kontrastu a barvy po stlačení ikony Nastavení obrazu.

8 Nastavení melodie vyzvánění od EV/VEV Nastavení melodie vyzvánění od EV/VEV je možné pro první dva EV/VEV výběrem ze 4 možných melodií. Nastavená melódie pro EV/VEV je vysvícená. Stlačením čísla pro daný EV/VEV a potvrzením ikonou nastavíme požadované zvonění. Při nastavení je možné vybrat si melodii pro oba EV současně, přičemž platí, že poslední hraná melodie před stlačením ikony je ta zvolená Reset videotelefonu Videotelefon je možné zrestovat stlačením ikony Reset systému. 5. Funkce videotelefonu 5.1. Vyzvánění DVT-HF DD poskytuje 4 druhy vyzvánění (různé melodie): Ve specifických případech, vyzvánění od EV/VEV probíhá-li na lince komunikace, vyzvánění od DT/DVT/DVT-HF/DVT-HF DD (interkom) může být vyzvánění přerušované. vyzvánění od zvonkového tlačítka krátký vyzváněcí tón upozorňující na otevření el. zámku pomocí kódu DVT 5.2. Přicházející hovor od elektrického vrátníka, sepnutí elektrického zámku Stlačením tlačítka přímé volby nebo zadáním kódové volby EV/VEV, dojde k vyzvonění požadovaného videotelefonu, na kterém se automaticky zobrazí na displeji obraz z kamery připojené k danému vrátníku. Dotykem na ikonu během vyzvánění nastane hovorové spojení. Doba hovoru je obmezená na 30 s, pričemž 10 s před ukončením hovoru je Přenos video v reproduktoru slyšet upozorňovací tón. Během této doby je možné hovor prodloužit signálu je aktivní stlačením ikony. Je-li při pokusu o prodloužení hovoru v reproduktoru i nadále jen v průběhu upozorňovací tón, hovor není možné prodloužit, neboť již existuje požadavek na vyzvnánění resp. hovor od jiného EV. Kdykoli je možné ukončit hovor stlačením ikony, která zároveň během hovoru s slouží na přechod do základního rozhraní. EZ je možné sepnout kdykoli během VEV. hovoru stlačením ikony. Pokud vznikl požadavek na hovor mezi VEV a videotelefonem, je možné EZ otevřít již během vyzvánění stlačením ikony na videotelefonu, zvonění přestane a spojení se ukončí. Během aktivního videohovoru je možné stlačením ikony zhotovit fotografický záznam videoobrazu. Stlačením ikony brána je možné otevřít naprogramovanou bránu.

9 5.3. Přicházející hovor od jiného domácího telefonu interkom Při přicházejícím interkomovém hovoru od jiného domácího audio či video telefonu automaticky naskočí interkomové rozhraní. Po stlačení ikony dojde ke spojení. Doba hovoru je obmezená na 60 s. Prodloužit, resp. ukončit hovor může pouze telefon, který hovor inicioval. Interkomový hovor je v případě požadavku na spojení od EV/VEV okamžitě zrušen. To je signalizováno obsazovacím tónom v reproduktoru Odchozí volání na jiný domácí telefon interkom Odchozí interkomové volání na jiný domácí audio či video telefon je možné uskutečnit stlačením ikony z hlavního rozhraní. V interkomovém rozhraní stlačením ikony je uživatel okamžitě informován o stavu linky tónem v reproduktore: je-li linka obsazená, zazní v reproduktoru obsazovací tón; odchozí volání v tuto chvíli není možné je-li linka volná, zazní v reproduktoru oznamovací tón; v tom případě účastník může provést volbu interkomového čísla ( ) požadované protistanice (domácího telefonu) po provedení kompletní volby (4 číslice) nastane pokus o spojení v případě úspěšné volby zní v reproduktoru vyzváněcí tón po dobu 25 s v případě obsazené linky zazní v reproduktoru obsazovací tón pokud u volaného domácího telefonu zdvihne do 25s uživatel sluchátko resp. přijme hovor, dojde k hovorovému spojení. Délka hovoru je pevně nastavená na 60s, přičemž 10s před koncem je konec hovoru signalizován tónem v reproduktoru. Během signalizace konce hovoru je možné prodloužit hovor dotykom na ikonu. Ukončit hovor je možné kdykoli stlačením ikony.v případě požadavku na spojení od EV/VEV je hovor okamžitě ukončen Odchozí volání na EV/VEV utajené spojení Odchozí volání je možné uskutečnit mezi domácím telefonem a elektrickým vrátníkem. Podmínkou úspěšného navázání spojení je volná linka a povolené/podporované utajené spojení. Pro odchozí volání na EV/VEV platí tytéž podmínky, jako pro odchozí volání na jiný domácí telefon. Dotykem na ikonu v hlavním rozhraní uživatel přejde do rozhraní volby utajeného spojení s EV/VEV V případě obsazené linky zazní obsazovací tón; v takovém případě nebude utajené spojenie možné V případě volnej linky (oznamovací tón) stlačením ikony 1 8, predstavující číslo požadovaného vrátníka se uskuteční pokus o vytvoření utajeného spojení s tímto EV/VEV. V případě neúspešného pokusu o spojení zazní v reproduktoru oznamovací tón Pokud v reproduktoru zazní vyzváněcí tón EV/VEV má utajené spojení zakázané V případě úspešného pokusu o spojení a povoleného utajeného spojení dojde ihned ke spojení Po navázání utajeného spojení se nacházíte v tzv. utajeném módu, kdy je komunikace realizována jen směrem od vrátníka k videotelefonu (t.j. v reproduktoru je slyšet, co se děje v okolí vrátníka), nicméně navenek se EV/VEV tváří jako v klidovém stavu. V tomto módu je spojení okamžitě přerušeno stlačením ktoréhokoli tlačítka volby na volaném EV/VEV nebo v případě požadavku na spojení od jiného EV/VEV (zazní obsazovací tón). Z utajeného módu je možné přejít na plně duplexní hlasitý provoz (zapne se obvod zesilovače a podsvětlení tlačítek EV/VEV) dotykom na ikonu. V tomto módu je hovor okamžitě přerušen pouze v případě požadavku na spojení od jiného EV/VEV. Po dalším stlačení ikony dojde k otevření EZ (viz. 5.2) Aktivace přídavného elektrického zařízení (např. brány či druhého el. zámku) EZ je možné sepnout během hovoru stlačením ikony na videotelefonu. Je-li požadavek na hovor mezi VEV a dotykovým videotelefonem, je možné otevřít EZ již v průběhu vyzvánění stlačením ikony ; vyzvánění i spojení se tím ukončí. Pomocí ikony brána je možné ovládat elektrický zámek naprogramovaného EV/VEV resp. druhé relé u typu 4FN /N2R, 07/N2R nebo přídavné zařízení k tomu určené (např. spínací modul 4FN ). Ikona není aktivní při interkomovém spojení a stavu, kdy naprogramovaný EV/VEV vyzvání na domácí telefon; po stlačení ikony brána slyšíme sice z reproduktoru potvrzujíci tón, ale vrátník tento úkon neprovede (relé nesepne).

10 5.7. Přídavná kamera K videotelefonu je možné připojit přídavnou kameru (viz obr. 4). Požadované technické parametry pro kameru: 1Vpp/75 Ohm/PAL, 12V/100mA. Kameru s odběrem vyšším než 12V/100mA, musíte napájet ze samostatného zdroje doporučeného výrobcem kamery. Na propojení video signálu z kamery na vzdálenost do 20m používejte kroucený pár např. (UTP 2x0,5); při větších vzdálenostech koaxiální kabel podle doporučení výrobce kamery. Přenos obrazu přídavné kamery je možné aktivovat dotykem na ikonu. V klidovém stavu je přenos obrazu přídavné kamery aktivní do 30s od aktivace. Přenos z kamery je možné ukončit před uplynutím 30s stlačením ikony Manuální záznam obrazu Kedykoli v průběhu hovoru s VEV nebo při aktivní přídavné (externí) kameře je možné zaznamenat obraz dotykem na ikonu. V horní části obrazu sa krátce zobrazí informace o zaznamenání obrazu. Záznam se uloží na pozici Automatický záznam obrazu Videotelefon obsahuje systém pro automatický záznam obrazu. V případě, že dojde k vyzvonění videotelefonu od VEV a hovor nebude přijat, bude cca 2s pred ukončením vyzvánění obraz zaznamenán. Účastník je informován o záznamu blikáním ikony Přehrávání a mazání záznamů obrazu Z hlavního rozhraní je možné přejít do rozhraní pro přehrávání záznamů obrazu dotykem na ikonu. DVT-HF DD může zaznamenat až 50 záznamů. Po naplnění paměti nahradí následující obraz ten nejstarší na pozici 1. Mazání záznamů provedete dotykem na ikonu, čímž se vymažou všechny obrázky v paměti. V levém horním rohu obrazového záznamu jsou informace o datumu a čase záznamu a pořadí záznamu v paměti, pod ním je údaj o neprohlédnutých záznamech Oznámení o interkomovém vyzvonění V případě interkomového vyzvonění od jiného účastníka v systému, které trvá 30 s, přejde videotelefon do výchozího rozhraní a ikona bliká, což uživatele informuje o nepřijatém interkomovém hovoru. Stlačením ikony může účastník zjistit interkomové číslo naposledy nepřijatého hovoru. V případě, že vyzvonení trvá méně než 30 s, zůstává videotelefon v interkomovém rozhraní, přičemž poslední interkomové číslo volající protistanice je zobrazeno na obrazovce.

11 5.12. Vlastnosti vedlejšího domácího telefonu Vedlejší videotelefon handsfree s dotykovým displejem má aktivní přenos video signálu až po započetí hovoru s VEV Oznámení o uvolnění linky K hlavnímu domácímu telefonu je možné přiřadit až 3 vedlejší, tzn. při vyzvonění od EV/VEV, vyzvánějí kromě hlavního i všechny k němu připojené vedejší telefony. Vedlejší telefony mají své vlastní IČ, proto je možné uskutečňovat interkomové spojení na ktorýkoli domácí telefon v systému. Pokud po stlačení ikony zazní v reproduktoru obsazovací tón, po uvolnění linky (konec cizího hovoru) se tento stav DVT-HF DD automaticky oznámí krátkým vyzváněcím tónem Nastavení úrovně videosignálu, nastavení citlivosti mikrofonu, videovýstup Na zadní straně DVT-HF DD je potenciometr označený Video, který slouží pro nastavení videosignálu v případě zhoršení kvality přenášeného videosignálu při větším počtu videotelefonů a delším vedení. Nastavení citlivosti mikrofonu je možné nastavit potenciometrem Audio. Na svorkách VOUT/GND je výstup úplného videosignálu přenášeného z kamery VEV resp. přídavné kamery (1Vpp/75Ohm/PAL); tento je možné připojit například na video vstup TV přijímače. 6. Stručný manuál použití videotelefonu DVT-HF DD Po stlačení ikony v hlavním rozhraní přejde uživatel do rozhraní stručného přehledu ovládání dotykového videotelefonu. V tomto rozhraní můžete také zjistit interkomové číslo a provést reset. 7. Poruchové stavy Při správné obsluze podle tohoto návodu, by vám tento přístroj měl spolehlivě sloužit po celou dobu provozu. Přesto se mohou vyskytnout tyto poruchové stavy: po stlačení není v reproduktoru oznamovací (obsazovací) tón - zkontrolujte správnost připojení vodičů napájení +12/GND po stlačení zvonkového tlačítka nezazní vyzváněcí melodie - zkontrolujte připojení vodičů zvonkového tlačítka na svorkách BZV/GND DVT-HF DD vyzvání od jiného DT (interkom), ale po stlačení ikony - ikona byla stlačena až po uplynutí doby vyzvánění (25 s) - přišel požadavek na hovor mezi EV/VEV a jiným DT DVT-HF DD vyzváí od EV/VEV, ale po stlačení ikony nenastane spojení - ikona byle stlačena až po uplynutí doby vyzvánění (25 s) nenastane spojení probíhá interkomový hovor nebo volání na EV/VEV a tento je chvilkově přerušovaný - na lince probíhá komunikace mezi jednotlivými zařízeními po provedení volby při požadavku na interkomové spojení, je v reproduktoru obsazovací tón (příchozí hovory uskutečnit lze) - přišel požadavek na hovor mezi EV/VEV a jiným domácím telefonem - volaný domácí telefon má poruchu nebo neexistuje po stlačení je v reproduktoru oznamovací (obsazovací) tón, ale není možné uskutečnit přicházející a odcházející hovory - zkontrolujte nastavení SČ resp. IČ DVT-HF DD a nastavení adresy EV/VEV

12 monitor nesprávně zobrazuje přenášený obraz (obraz je černobílý resp. bez synchronizace-pruhy) - zkontrolujte správnost připojení VDin+ a VDin - nevhodný propojovací kabel (výrobce doporučuje používat na přenos signálu nestíněný UTP) - zkontrolujte úroveň napětí +12V, je-li v průběhu spojení nižší než 12V, je použit malý průřez napájecích vodičů 8. Technické údaje Typ Domácí videotelefon handsfree s dotykovým displejem LCD obrazovka 7 COLOR TFT LCD Dotykový displej 7 Odporový Pamäť obrazu 50 barevných obrázků Akustická signalizace vyzvánění integrovaný reproduktor Mikrofon Elektretový Reproduktor 25 Ohm, 250 mw Napájení 12VDC/0,3 A stabilizovaných (+12V/GND) Rozměry 186 mm (Š) x 128 mm (V) x 25 mm (H) Hmotnost 430 g (bez síťového zdroje/adaptéru a obalů) Provozní podmínky teplota 4 C 40 C (provozní) - 20 C 60 C (skladovací) vlhkost 30% 80% (provozní) 10% 90% (skladovací) Výrobce si vyhrazuje právo na změnu vzhledu a technických parametrů výrobku. Obr. 2 Montáž DVT-HF DD na stěnu/montážní krabici

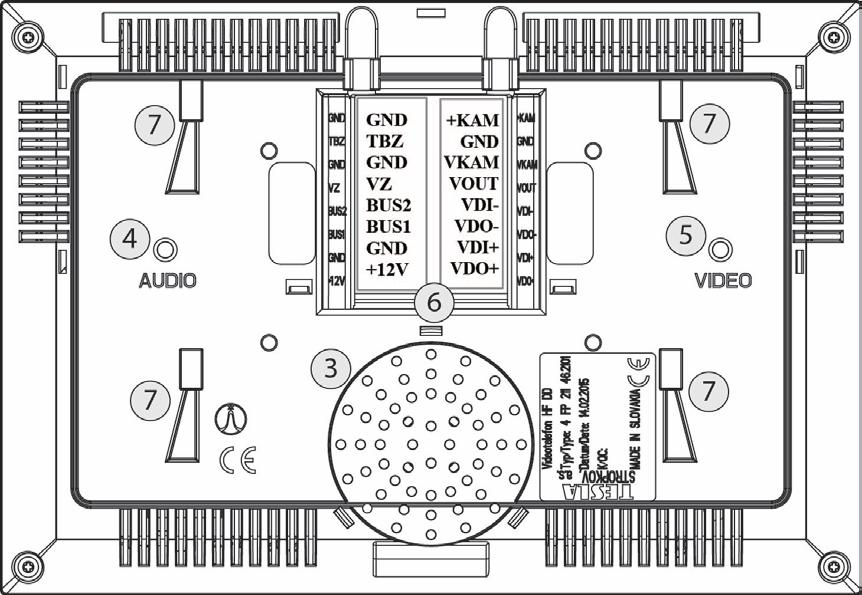

13 Mikrofon LCD obrazovka s dotykovým displejem Reproduktor Otvor pro regulaci vyvážení audiosignálu Otvor pro regulaci vyvážení videosignálu Svorkovnice Místa pro umístění do držáku videotelefonu Obr. 3 Přední a zadní pohled na videotelefon DVT-HF DD s popisem

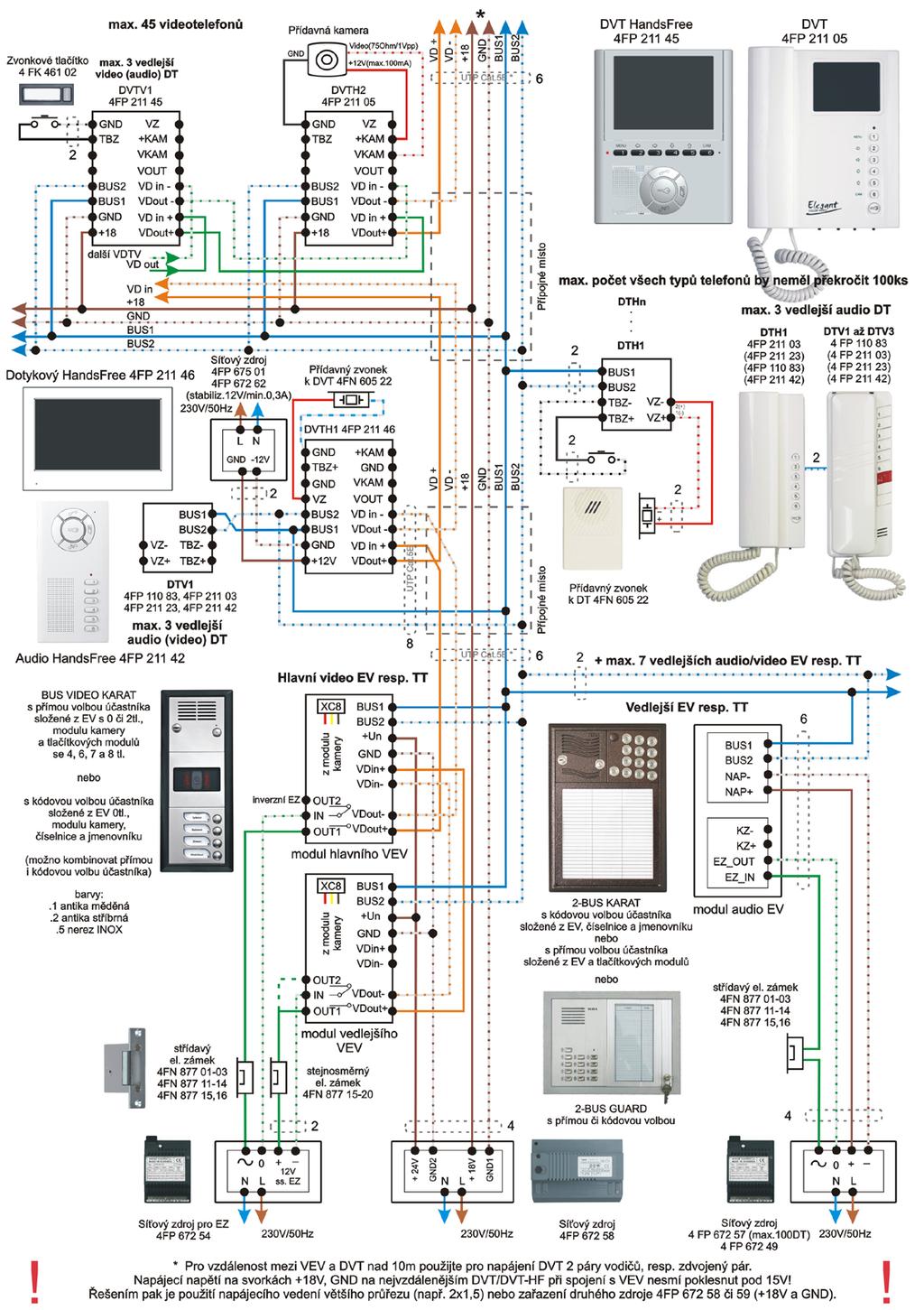

14 Obr. 4 Schéma zapojení VDT-HF DD

15 Obr. 5 Schéma zapojení videosady VDT-HF DD se síťovým zdrojem 4FP a střídavým EZ

16 Tabuľka systémových a interkomových čísel domácich telefónov Tabulka systémových a interkomových čísel domácích telefonů SČ IČ IČ IČ IČ Poznámka DTH DTV1 DTV2 DTV Poznámka
