Návod na montáž, zapojenie a obsluhu pre Elektrický vrátnik KARAT 2 BUS 4 FN

Transkript

1 Návod na montáž, zapojenie a obsluhu pre Elektrický vrátnik KARAT 2 BUS 4 FN Návod na montáž, zapojení a obsluhu pro Elektrický vrátný KARAT 2 BUS 4 FN SK CZ 4 VNF B

2 CZ Úvod Dorozumívací systém KARAT 2 BUS tvoří domácí telefony (DT), elektrický vrátný (EV), síťový napáječ (SN) a elektrický zámek (EZ). Tento systém je specifický tím, že každý EV musí mít při montáži nastavenou svou adresu (1-8) a DT nastavené systémové číslo ( ). Hlavní částí systému KARAT 2 BUS je hlavní elektrický vrátný (EVH), který plní funkci ústředny pro celý systém, zabezpečuje komunikaci a napájení. Vedlejší elektrický vrátný (EVV) má z hlediska uživatele stejné vlastnosti jako hlavní, montuje se např. u vedlejšího vchodu domu. EV se standardně dodává v provedení jako hlavní elektrický vrátný. V případě požadavku na připojení dalšího EV, je zapotřebí provést úpravu zapojení a přeprogramovat adresu. Podrobný popis je uveden v následujícím textu (viz kap. 2). EV popisované v tomto návodě jsou určeny ke spolupráci s domácími telefony 4 FP , 4 FP /1, síťovým napáječem 4 FP , elektrickými zámky 4 FN , a moduly elektrického vrátného 4 FN , 38, 39, 63 a 97 z produkcie TESLA Stropkov, a.s. Elektrický vrátný KARAT 2 BUS je tvořen z těchto standardně dodávaných dílů: Modul elektrického vrátného Modul EV2 KARAT 2 BUS 4 FN , 2 - modul EV, 2 tlačítka volby a 1 tlačítko podsvitu + zámek (obr. 3) Modul tlačítek Modul TT4 KARAT 2 BUS 4 FN , 2 - modul tlačítek, 4 tlačítka volby (obr. 4, 7) Modul TT6 KARAT 2 BUS 4 FN , 2 - modul tlačítek, 6 tlačítek volby (obr. 5, 7) Modul TT7+Z KARAT 2 BUS 4 FN , 2 - modul tlačítek, 7 tlačítek volby + zámek (obr. 8) Modul TT8 KARAT 2 BUS 4 FN , 2 - modul tlačítek, 8 tlačítek volby (obr. 6, 7) Rám Rám 1B 4 FF , 2 - rám pro 1 modul Rám 4B 4 FF ,2 rám pro 4 moduly Rám 2B 4 FF , 2 - rám pro 2 moduly Rám 6B 4 FF ,2 rám pro 6 modulů Rám 3B 4 FF , 2 - rám pro 3 moduly Krabice pod omítku Krabice pod omítku 1B,2B,3B 4 FA ,56,57 - krabice pro 1 rám, 2 rám, 3 rám Stříšky pod omítku vertikální horizontální vertikální horizontální Stříška 1 rám 4 FA ,2 - Stříška 2 rám 4 FA ,2 4 FA ,2 Stříška 3 rám 4 FA ,2 4 FA ,2 Stříška 4 rám 4 FA ,2 - Stříška 6 rám 4 FA ,2 4 FA ,2 Stříšky nad omítku vertikální horizontální vertikální horizontální Stříška 1 rám 4 FF ,2 - Stříška 2 rám 4 FF ,2 4 FF ,2 Stříška 3 rám 4 FF ,2 4 FF ,2 Stříška 4 rám 4 FF ,2 - Stříška 6 rám 4 FF ,2 4 FF ,2 Mont. krab. nad omítku vertikální horizontální vertikální horizontální Mont. krabice 1 rám 4 FF ,2 - Mont. krabice 2 rám 4 FF ,2 4 FF ,2 Mon. kr.3 rám 4 FF ,2 4 FF ,2 Mont. krabice 4 rám 4 FF ,2 - Mon. kr.6 rám 4 FF ,2 4 FF ,2 Distanční spona Distanční spona 4 FA (slouží pro spojení mont. krabic v případě montáže pod omítku bez stříšky s více rámy vedle sebe v horizont. směru). Distanční spona 4 FA (slouží pro spojení mont. krabic v případě montáže pod omítku bez stříšky s více rámy vedle sebe v vertikal. směru). Poznámka: Doplňkové číslo za číslem dílu označuje barevné vyhotovení (1-antika měděná, 2-antika stříbrná). UPOZORNĚNÍ! Dorozumívací systém KARAT 2 BUS dovoluje zaadresovat, resp. zapojit maximálně 8 ks EV. Výrobce dále doporučuje do systému zapájet maximálně 100 ks DT. V případe zapojení většího počtu DT může dojít k poklesu úrovně akustického signálu, případně k poruchám v komunikaci. Dále budou použity následující zkratky: DT Domácí telefon EVV Elektrický vrátný vedlejší DTH Domácí telefon hlavní EZ Elektrický zámek DTV Domácí telefon vedlejší IČ Interkomové číslo EV Elektrický vrátný SČ Systémové číslo EVH Elektrický vrátný hlavní SN Síťový napáječ Montáž Montáž EV může být realizována (obr. 1): pod omítku bez stříšky: - vertikálně (příloha 1) - horizontálně (příloha 2) - vertikálně dva rámy (příloha 4) - horizontálně dva rámy (příl. 3) pod omítku se stříškou: - vertikálně (příloha 1) - horizontálně (příloha 2) nad omítku bez stříšky: - vertikálně - horizontálně nad omítku se stříškou: - vertikálně (příloha 5) - horizontálně (příloha 6) Při montáži EV KARAT 2 BUS postupujte následujícím způsobem: EV montujte 1,3 1,5m od úrovně podlahy v prostředí s teplotou od -25 C do +40 C při maximální relativní vlhkosti 80%, přičemž montážní místo musí být chráněné před stékající a stříkající vodou. 4 VNF B 346 6

3 CZ Pro montáž pod omítku je nutné osadit do zdi plastovou krabici. Nápis ve vnitřku krabice musí být v případě vertikální montáže vždy nahoře, v případě horizontální montáže vždy vlevo! Z důvodu lepšího přitlačení těsnění rámu ke zdi je zapotřebí osadit krabici cca 2-3 mm pod úroveň. Rozměry otvorů ve zdi jsou uvedeny v tab. Pro montáž na dva rámy resp. rám 4B,6B je zapotřebí osadit dvě krabice vedle sebe spojené distanční sponou resp. beze spony podle obr. 2; 4.2; 8. Před osazením je nutné v krabici prorazit otvory pro vyústění přívodních vodičů v předlisovaných místech a v případě montáže na dva rámy resp. rám 4B,6B vytvořit průchod pro propojovací kabel sběrnic (obr.1;4.1). Pro montáž na rám 4B,6B je navíc zapotřebí vytvořit průchod pro uvoľněni západky modulu tlačítek (obr. 8.1). Pro montáž nad omítku je zapotřebí upevnit stříšku nebo krabici nad omítku pomocí přibalených šroubků a příchytek. Rozměry plochy, potřebné pro montáž, jsou v tab. Za pomoci přibalených šroubků upevněte rám na sloupky stříšky resp. krabice nad omítku. Pozor: při upevňování krabice nad omítku mají odvětrávací otvory směřovat vždy dolů. Nápis na zadní straně rámu musí být v případě vertikální montáže vždy nahoře, v případě horizontální montáže vždy vlevo. Pozor: pro upevnění rámu do krabice pod či nad omítku nebo stříšky nad omítku nesmí být použity šrouby s kuželovou hlavou! Štítek pro označení jmen vyjměte z modulů EV2, TT4, TT6, TT7+Z a TT8 KARAT 2 BUS následujícím způsobem: nadzvedněte přítlačnou pojistku a vytáhněte štítek (obr. 3, 7, 8 a příloha 7), označte jména účastníků a štítek opět vložte spět. Montáž modulů začněte vždy zdola nahoru resp. zprava doleva a ukončete uzamykacím modulem t.j. EV2 nebo TT7+Z KARAT 2 BUS. Jednotlivé moduly umístěte na požadované místo do rámu a zatlačte až zacvaknou pružné západky; poté zajistěte pojistkou (otočit o 180 tak, aby zaskočila do vybrání pružné západky). Pojistky pružných západek musí být před montáží v poloze podle obr. 7. Jednotlivé moduly mezi sebou přepájejte podle schématu na obr. 2, dodržujte správné pořadí montáže modulů. Před montáží modulu EV2 nebo TT7+Z KARAT 2 BUS nejprve klíčkem z přibaleného sáčku otočte západku zámku do vertikálního směru. Připojte vodiče do příslušných konektorů a opatrně zasuňte modul do rámu tak, aby nedošlo ke skřípnutí některého z propojovacích vodičů. Dále modul zatlačte do rámu a zajistěte zámkem modulu (otočit klíček o 90 proti směru hod. ručiček). Vodiče připojte na svorkovnice podle schématu na obr. 9, kde je příklad zapojení systému KARAT 2 BUS s hlavním a vedlejším elektrickým vrátným. Elektrický odpor vodičů obvodu elektrického zámku nesmí překročit 4Ω a odpor vodičů napájení 7Ω. Pro sběrnici BUS1-2 se doporučuje použít stočený pár 2x0,5mm s maximální délkou 200m (např. SYKY nebo SYKFY 2x0,5). Spojovací vodiče systému KARAT 2 BUS nesmí být zároveň použity pro jiné účely, než je uvedeno v tomto návodu na obsluhu. V případě zapojení většího počtu DT, nastavte úroveň mikrofonu, reproduktoru a místní vazby (obr. 3). Do systému se mohou připojit pouze zařízení, která jsou uvedena v tomto návodě a pouze způsobem popsaným v tomto návodě. V případě technických problémů můžete zavolat na telefonní číslo v pracovních dnech v době 7-14 hod. UPOZORNĚNÍ! Při montáži a programování dodržujte zásady pro zacházení se zařízením obsahujícím komponenty citlivé na elektrostatický náboj. Upozornění pro naložení s obalem a dožitým výrobkem. V zájmu ochrany životního prostředí doporučujeme obal z výrobku odevzdat do příslušné sběrny na recyklaci. Krabice Bal. papír PE sáčky PE fólie Tento symbol na výrobku nebo obalu znamená, že po skončení životnosti elektrozařízení nesmí být likvidováno společně s nevytříděným komunálním odpadem. Za účelem správného zhodnocování je odevzdejte na místo určené pro sběr elektroodpadu. Další podrobnosti si vyžádejte od místního obecního úřadu, nejbližšího sběrného místa nebo zaměstnance prodejny, kde jste výrobek zakoupili. Správným nakládáním s elektrozařízením po uplynutí doby životnosti přispíváte k opětovnému použití a materiálovému zhodnocení odpadu. Tímto konáním pomůžete zachovat přírodní zdroje a přispějete k prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví. TESLA STROPKOV, a.s. tímto prohlašuje, že všechny zařízení systému KARAT 2 BUS zodpovídají z hlediska elektromagnetické kompatibility směrnici 89/336/EEC a z hlediska elektrické bezpečnosti směrnici 73/23/EEC. Nastavování základních parametrů Režim nastavování umožňuje nastavovat/zjišťovat tyto základní parametry: - adresa EV (1-8) - doba sepnutí elektrického zámku (2 15s) - zjišťování nebo nastavování SČ tlačítek volby (obr. 2-6, 8) - inicializace SČ tlačítek volby - utajené spojení DT EV (povolené/zakázané) EV má z výroby nastavenou dobu sepnutí zámku na 7s a adresa má hodnotu 1, t.j. EVH. 7 4 VNF B 346

4 CZ EV KARAT 2 BUS se skládá z modulů, které se zapájejí do série za pomoci přepojovacích vodičů. Elektronika modulu EV2 KARAT 2 BUS snímá tlačítka volby v pořadí v jakém jsou zapojeny (obr. 2). T.j. každé tlačítko volby má přiděleno své SČ z výroby nastaveno na hodnoty Například zatlačením tlačítka se SČ 003 dojde k vyzvonění domácího telefonu, který má naprogramované SČ 00 V praxi je však někdy zapotřebí tyto hodnoty měnit nebo dokonce volbu zakázat (viz kap. 5). Utajené spojení DT EV je od výrobce povoleno (viz kap. 7). Vstup do módu nastavování adresy elektrického vrátného Před samotným nastavováním, je zapotřebí zabezpečit přístup k tlačítku RESET (obr. 3). Podržte stlačené tlačítko podsvitu (obr. 3) a zároveň krátce stlačte tlačítko RESET (zazní obsazovací tón). Okamžitě uvolněte tlačítko podsvitu, zazní pravidelně se opakující tón. Nacházíte se v módu nastavování adresy EV. Poznámka: Po uplynutí 30s od aktivace módu nastavování, systém automaticky přejde do pracovního režimu. Okamžité ukončení módu nastavování je možné jen krátkým stlačením tlačítka RESET. Nastavení adresy vedlejší elektrický vrátný EV je v systému jednoznačně identifikován pomocí adresy. Systém KARAT 2 BUS dovoluje zaadresovat max. 8 EV. EVH má přirazenou adresu 1 (nastaveno z výroby), pro EVV je možné nastavit adresu 2-8. V případě, že chcete do systému zapojit EVV, je nutné změnit jeho adresu a odstranit propojku JP1 (obr. 3). Pokud se nacházíte v módu nastavování adresy EV (viz kap. 1 - opakuje se jeden tón), po stlačení (a podržení) tlačítka volby (obr. 3) na modulu EV, zazní max. 8 tónů, které určují adresu (1 tón - adresa EVH, 2-8 tónů - adresa pro EVV). Po doznění potřebného počtu tónů uvolněte tlačítko, systém zkontroluje zvolenou adresu a v případě, že je volná, bude úspěšný proces signalizovaný krátkou melodií. Pokud EV s danou adresou už v systéme existuje, tato nebude akceptována, stav je signalizován obsazovacím tónem (2s). UPOZORNĚNÍ! Více EV se stejnou adresou způsobí nefunkčnost systému!!! Hlavní elektrický vrátný musí mít adresu 1, jinak bude systém absolutně nefunkční!!! Nastavení doby sepnutí elektrického zámku Doba sepnutí EZ je standardně nastavena na 7s. Tuto dobu je možné nastavit v rozmezí 2-15s. Pokud se nacházíte v módu nastavování adresy EV (viz kap. 1 - opakuje se jeden tón), krátce stlačte tlačítko podsvitu (obr. 3). Dojde ke změně melodie na dva opakující se tóny. Nacházíte se v módu nastavování doby sepnutí EZ. Po stlačení (a podržení) tlačítka volby (obr. 3) na modulu EV, zazní min. 2 a max. 15 tónů, které určují počet sekund. Po doznění potřebného počtu tónů uvolněte tlačítko, doba sepnutí zámku bude zapsaná do vnitřní paměti. Zazní krátká melodie a systém přejde opět do módu nastavování doby sepnutí EZ. SČ Akustická signalizace (dlouhý tón) - (krátký tón) 4. Zjištění systémového čísla tlačítek volby Mód zjišťování SČ tlačítek volby slouží k akustické signalizaci nastaveného SČ pro tlačítka volby. Pokud se nacházíte v módu nastavování doby sepnutí EZ (viz kap. 3 - opakují se dva tóny), krátce stlačte tlačítko podsvitu (obr. 3). Dojde ke změně melodie na tři opakující se tóny. Nacházíte se v módu zjišťování SČ. Stlačením jednoho z tlačítek volby (obr. 2-6, 8) systém akusticky oznámí nastavené SČ (tři číslice oddělené mezerou) a přejde opět do módu zjišťování SČ. Počet krátkých tónů určuje hodnotu dané číslice, číslice 0 je signalizována dlouhým tónem a zakázaná volba je signalizována dlouhým tónem nižší frekvence. 5. Nastavování systémového čísla tlačítek volby Pokud se nacházíte v módu zjišťování SČ (viz kap. 4 - opakují se tři tóny), krátce stlačte tlačítko podsvitu (obr. 3). Dojde ke změně melodie na čtyři opakující se tóny. Nacházíte se v módu nastavování SČ. Po krátkém stlačení jednoho z tlačítek volby zazní nepřerušovaný tón, který znamená, že systém čeká na zadání SČ ( ) resp. zákaz volby pro příslušné tlačítko. Volba SČ spočívá v zadání tří číslic 0-9. Pokud do 10s volbu neuskutečníte, systém přejde do pracovního režimu. Nacházíte se v programování stovek SČ. Zvolené tlačítko pro volbu nyní slouží na programování hodnoty dané číslice. Po stlačení (a podržení) zazní přerušovaný tón. Počet tónů udává hodnotu číslice, kterou chcete naprogramovat, přičemž 10 tónů znamená, že je naprogramovaná číslice 0. Tlačítko volby DT uvolněte po doznění potřebného počtu tónů. Zazní nepřerušovaný tón oznamující, že se nacházíte v programování desítek SČ. Volbu proveďte stejným způsobem i pro jednotky. Po provedení kompletní volby zazní krátká melodie oznamující úspěšné nastavení SČ a systém přejde do módu nastavování SČ (čtyři opakující se tóny). Číslici 0 je možné okamžitě naprogramovat krátkým stlačením tlačítka podsvitu (zazní dlouhý tón). Zakázanou volbu pro příslušné tlačítko volby nastavíte dlouhým stlačením tlačítka podsvitu. Zazní dlouhý tón a systém přejde do módu nastavování SČ (čtyři opakující se tóny). Poznámka: Z technických příčin je možné nastavovat SČ jen pro prvních 61 tlačítek volby. 4 VNF B 346 8

5 CZ 6. Inicializace systémových čísel Pokud se nacházíte v módu nastavování SČ (viz kap. 5 - opakují se čtyři tóny), krátce stlačte tlačítko podsvitu (obr. 3). Dojde ke změně melodie na pět opakujících se tónů. Nacházíte se v módu inicializace SČ. UPOZORNĚNÍ! Po inicializaci SČ budou všechny předem nastavené hodnoty SČ tlačítek volby nastaveny na původní hodnoty ! Inicializace se provede stlačením tlačítka volby (obr. 3) na modulu EV, zazní krátká melodie a systém přejde spět do módu inicializace SČ. 7. Nastavení utajeného spojení DT EV Systém KARAT 2 BUS poskytuje spojení EV DT, DT DT a tzv. utajené spojení DT EV. V tomto případě spojení nastane volbou ze strany DT a ne ze strany EV (viz kap. 4.1). Po provedení volby (na straně DT) nastane utajené spojení, t.j. komunikace probíhá pouze směrem k DT a EV se navenek tváří, že je ve stavu klidu. Stlačením tlačítka pro otevření EZ v DT, se v EV zapne hlasitý provoz, dojde k zapnutí zesilovače EV a podsvitu. Toto spojení má všechny vlastnosti interkomového spojení DT DT, t.j. délka spojení je 60s a jakýkoli požadavek na hovor od jiného EV způsobí okamžité přerušení spojení. Z důvodu omezení případného nežádoucího odposlouchávání, je možné funkci utajeného spojení zakázat (z výroby je utajené spojení povoleno). Pokud se nacházíte v módu inicializace SČ (viz kap. 6 - opakuje se pět tónů), krátce stlačte tlačítko podsvitu (obr. 3). Dojde ke změně melodie na šest opakujících se tónů. Nacházíte se v módu nastavování utajeného spojení. Po krátkém stlačení tlačítka volby (obr. 3) na modulu EV, zazní krátký tón (1s), utajené spojení bude povolené, zazní krátká melodie a systém přejde spět do módu nastavování utajeného spojení. Po stlačení tlačítka (obr. 3) na modulu EV na delší dobu (více než 1s), zazní dlouhý tón (2s), utajené spojení bude zakázané, zazní krátká melodie a systém přejde spět do módu nastavování utajeného spojení. Stlačením tlačítka podsvitu systém přejde do módu nastavování adresy EV. 4. Funkce elektrického vrátného Z hlediska uživatele jsou funkce EVH a EVV totožné. 4. Vyzvonění DT Stlačením tlačítka volby se ozve krátký tón oznamující, že stlačené tlačítko bylo akceptováno. Následně bude stav linky signalizován různými tóny (známé z klasické telefonní ústředny): V případě, že je linka volná a bude úspěšně nadvázáno spojení (volaný DT začne vyzvánět), vrátný tento stav signalizuje vyzváněcím tónem. Délka vyzvánění je pevně nastavená na 25s. V případě, že vyzvoněný DT nebude do 25s zdvihnut, dojde k uvolnění linky a systém přejde do stavu klidu. Pokud linka není volná (hovor mezi jiným EV a DT), stav linky bude signalizován obsazovacím tónem. Zároveň je znemožněno další prodloužení probíhajícího hovoru ze strany DT. Pokud je právě nadvázán interkomový hovor mezi dvěma DT, tento bude okamžitě přerušen, dále se pokračuje podle bodu 4. Stav, kdy je linka volná, ale nepodaří se navázat spojení s DT je signalizován melodií neexistujícího účastníka. Poznámka: Pokud po stlačení tlačítka volby zazní nízký tón, je volba z tohoto tlačítka zakázána (viz kap. 5). 4. Hovor Zdvihnutím mikrotelefonu DT začne hovor. Délka hovoru je pevně nastavena na 30 s. Po uplynutí této doby je hovor automaticky ukončen. Předčasné ukončení, případně prodloužení hovoru, je možné uskutečnit pouze ze strany DT. Tzv. utajené spojení je možné uskutečnit ze strany DT (viz kap. 7). 4. Sepnutí elektrického zámku Elektrický zámek je možné sepnout jen během trvání hovoru, stlačením příslušného tlačítka na straně DT. Doba sepnutí zámku je standardně nastavena na 7s Podsvit jmenovek Podsvit jmenovek je možné kdykoli zapnout stlačením tlačítka podsvitu (obr. 3). Doba osvětlení je závislá na režimu v jakém se právě elektrický vrátný nachází. 9 4 VNF B 346

6 CZ Poruchový stav Při správné obsluze zařízení podle tohoto návodu, by vám elektrický vrátný KARAT 2 BUS měl spolehlivě sloužit po celou dobu provozu. Přesto se mohou vyskytnout tyto poruchové stavy: po stlačení tlačítka volby nezazní potvrzující tón - zkontrolujte správnost připojení vodičů (dodržte správnou polaritu) na svorkách +24 a - - zkontrolujte správnost propojení jednotlivých modulů propojovacími vodiči (např. obr. 2) - pokud nefunguje jen jedno tlačítko a ostatní tlačítka fungují správně, jde o poruchu tlačítka, zavolejte servis po stlačení tlačítka volby zazní tón, ale následně nedojde ke spojení s volaným DT (melodie neexistujícího účastníka) - volaný DT má poruchu, nebo není připojen - zkontrolujte nastavení SČ tlačítka volby (viď. 4) a nastavení SČ volaného DT - zkontrolujte správnost připojení vodičů na svorkách BUS1 a BUS2 - ujistěte se že EVH má adresu 1 a případné EVV mají navzájem různé adresy v rozmezí v systému musí být pouze jeden EVH s adresou 1 - zkontrolujte zda EVV má odstraněnou propojku JP1 (obr. 3) - LED stavu linky (obr. 3) EVH ve stavu klidu nesmí svítit, pokud svítí je pravděpodobně zkrat na sběrnici (BUS1, BUS2) - v případě, že zazní melodie neexistujícího účastníka 4x (!!!), nedošlo ke spojení s hlavním elektrickým vrátným, zkontrolujte nastavení adresy jednotlivých EV po stlačení tlačítka volby zazní nízký tón - je zakázána volba z příslušného tlačítka (viz kap. 5) v případě akustické zpětné vazby (pískání) nastavte trimr místní vazby, zosilnění mikrofonu a reproduktoru modulu EV (obr. 3) Příklad instalace a naprogramování systému KARAT 2 BUS: Systém tvoří 18 domácích telefonů, 1 hlavní elektrický vrátný (3-rám, EV2+TT8+TT8) s 18 tlačítky pro volbu a 3 vedlejší elektrické vrátné (2-rám, EV2+TT4) se 6 tlačítky pro volbu. Nejdřív zapojte hlavní elektrický vrátný, který má ve výrobě nastavenou adresu 1 a jeho tlačítka mají nastavené hodnoty SČ EVH musí být zapojen během celého procesu připájení a programování jednotlivých DT resp. EVV. Na sběrnici (BUS1-BUS2) vedenou od EVH, postupně připájejte jednotlivé DT. POZOR! Všechny DT mají ve výrobě nastavené SČ 000, proto jim musíte naprogramovat různé SČ (např. na hodnoty ). Nastavování SČ DT je uvedeno v návodu na obsluhu DT. Na vedlejším elektrickém vrátném odstraňte propojku JP1 (obr. 3) a připojte na sběrnici (BUS1-BUS2). Změňte adresu EV na hodnotu 2 (viz kap. 2). Protože má v tomto případě EVV jen 6 tlačítek, budete muset podle požadavků změnit hodnoty SČ tlačítek volby (viz kap. 5). Tímto určíte které DT ( ) budou dostupné pro volání z příslušného EVV. Stejně postupujte při připájení dalších EVV (odstraňte propojku JP1, změňte adresu na 3-8 a případně změňte hodnoty SČ tlačítek volby). Systém KARAT 2 BUS poskytuje také interkomové volání DT-DT, které jsou standardně povolené, ale jestli nastavíte SČ DT na hodnotu větší než 323, na takový DT nebude možné uskutečnit interkomové volání, standardní volání od EV ostává povolené. 4 VNF B

7 Tab. 1 Odporúčané montážne otvory v stene pre montáž pod omietku Doporučené montážní otvory ve stěně pro montáž pod omítku TYP Otvor pre vertikálnu montáž [mm] Otvor pre horizontálnu montáž [mm] Otvor pro vertikální montáž [mm] Otvor pro horizontální montáž [mm] šírka/šířka výška hĺbka/hloubka šírka/šířka výška hĺbka/hloubka Rám 1B Rám 2B Rám 3B Rám 4B Rám 6B xRám 2B xRám 3B Tab. 2 Odporúčané montážne plochy na stene pre montáž nad omietku Doporučené montážní plochy na stěně pro montáž nad omítku TYP Plocha pre vertikálnu montáž [mm] Plocha pre horizontálnu montáž [mm] Plocha pro vertikální montáž [mm] Plocha pro horizontální montáž [mm] šírka/šířka výška šírka/šířka výška Rám 1B Rám 2B Rám 3B Rám 4B Rám 6B Obr XC6 XC1 XC1 XC1 XC6 XC1 XC1 XC Poradie motáže modulov Pořadí montáže modulů SČ tlačidiel voľby SČ tlačítek volby Prepájanie modulov/přepojování modulů Obr VNF B 346

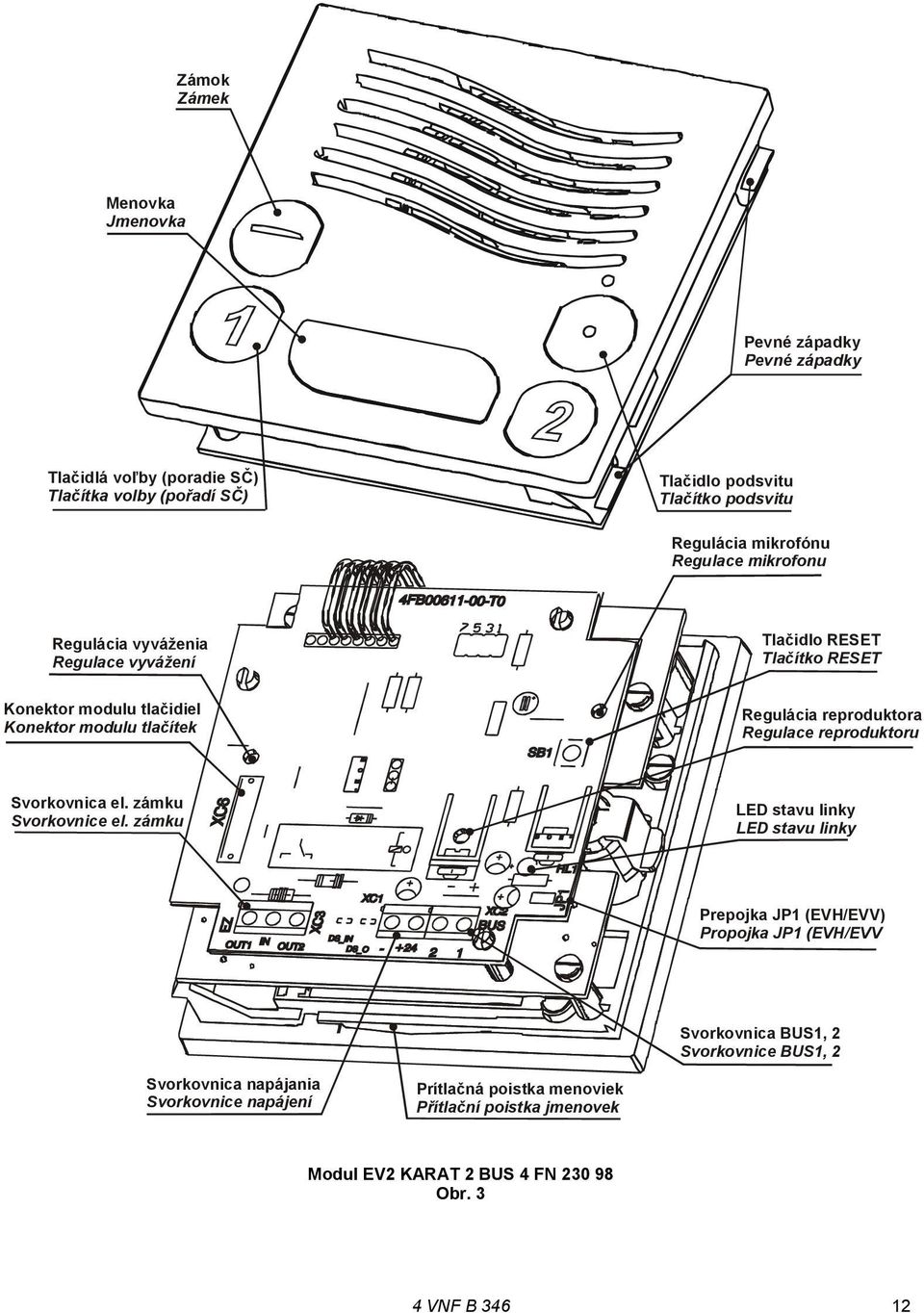

8 Zámok Zámek Menovka Jmenovka Pevné západky Pevné západky Tlačidlá voľby (poradie SČ) Tlačítka volby (pořadí SČ) Tlačidlo podsvitu Tlačítko podsvitu Regulácia mikrofónu Regulace mikrofonu Regulácia vyváženia Regulace vyvážení Tlačidlo RESET Tlačítko RESET Konektor modulu tlačidiel Konektor modulu tlačítek Regulácia reproduktora Regulace reproduktoru Svorkovnica el. zámku Svorkovnice el. zámku LED stavu linky LED stavu linky Prepojka JP1 (EVH/EVV) Propojka JP1 (EVH/EVV Svorkovnica BUS1, 2 Svorkovnice BUS1, 2 Svorkovnica napájania Svorkovnice napájení Prítlačná poistka menoviek Přítlační poistka jmenovek Modul EV2 KARAT 2 BUS 4 FN Obr. 3 4 VNF B

9 Pripojenie k EV2 (TT4,6,7+Z,8) Připojení k EV2 (TT4,6,7+Z,8) Tlačidlá voľby (poradie SČ) Tlačítka volby (pořadí SČ) Pevné západky Pevné západky Menovky Jmenovky Modul Tlačidiel/Tlačítek TT4 KARAT 2 BUS 4 FN Obr. 4 Pripojenie k EV2 (TT4,6,7+Z,8) Připojení k EV2 (TT4,6,7+Z,8) Tlačidlá voľby (poradie SČ) Tlačítka volby (pořadí SČ) Pevné západky Pevné západky Menovky Jmenovky Modul Tlačidiel/Tlačítek TT6 KARAT 2 BUS 4 FN Obr VNF B 346

10 Pripojenie k EV2 (TT4,6,7+Z,8) Připojení k EV2 (TT4,6,7+Z,8) Tlačidlá voľby (poradie SČ) Tlačítka volby (pořadí SČ) Pevné západky Pevné západky Menovky Jmenovky Modul Tlačidiel/Tlačítek TT8 KARAT 2 BUS 4 FN Obr. 6 Pružné západky Pružné západky Poistka pružnej západky Pojistka pružné západky Prítlačná poistka menoviek Přítlační poistka jmenovek Modul Tlačidiel/Tlačítek TT4, 6, 8 KARAT 2 BUS 4 FN , 01, 03 Obr. 7 4 VNF B

11 Pripojenie k EV2 (TT4,6,7+Z,8) Připojení k EV2 (TT4,6,7+Z,8) Tlačidlá voľby (poradie SČ) Tlačítka volby (pořadí SČ) Menovky Jmenovky Zámok Zámek Pevné západky Pevné západky Prítlačná poistka menoviek Přítlační poistka jmenovek Modul Tlačidiel/Tlačítek TT7+Z KARAT 2 BUS 4 FN Obr VNF B 346

12 (spolu max. 100ks DT) 6 Prídavný zvonček Přídavní zvonek 4 FN , 26 (max. 3 DTV) XC2 BUS1 BUS2 BZV- BZV+ DTH2 4 FP FP /1 DTH1 4 FP FP /1 XC2 BUS1 BUS2 BZV- BZV Zvončekové tlačidlo Zvonkové tlačítko 4 FK (spolu max. 8ks EV) 6 6 Modul elektrického vrátnika Modul elektrického vrátného 4 FN , 38, 39 4 FN , 97, 98 KZ- KZ+ BUS1 BUS2 (-) NAP- (+24) NAP+ Modul elektrického vrátnika Modul elektrického vrátného 4 FN , 38, 39 4 FN , 97, 98 Pozn.: EVH - adresa "1" EZ_IN Pozn.: EVV - adresa "2" Odstránená prepojka JP1 Odstráněná propojka JP1 BUS1 BUS2 (-) NAP- (+24) NAP+ KZ- KZ+ EZ_IN Elektrický zámok Elektrický zámek 4 FN FN Elektrický zámok Elektrický zámek 4 FN FN Sieťový napájač Síťový napáječ 4 FP _ 0 + L N Sieťový napájač Síťový napáječ 4 FP _ 0 + L N 230V/50Hz 230V/50Hz Schéma zapojenia/zapojení KARAT 2 BUS Obr. 9 4 VNF B

13 Príloha/Příloha a 3,5 x 18 mm 6x M3 x 6 mm 8x 17 4 VNF B 346

14 4b 5 3,5 x 18 mm 6x VNF B

15 Príloha/Příloha 2 6x 2 4a 7x M3 x 6 mm 3,5 x 18 mm VNF B 346

16 x 3,5 x 18 mm 4. 4b 6 4 VNF B

17 Príloha/Příloha ,5 m 430 mm mm 105 mm 21 4 VNF B 346

18 x 5 3,5 x 18 mm 7 4 VNF B

19 Príloha/Příloha FA FA mm 23 4 VNF B 346

20 4.5 3,5 x 18 mm 12x VNF B

21 VNF B 346

22 Príloha/Příloha x 4 x 20 mm 6x M4 x 10 mm a b b b a a 4. b 4 VNF B

23 Príloha/Příloha 6 6x 4x 4 x 20 mm M4 x 10 mm b 2. a 1. a 1. b 3. b 2. b 3. a 129 mm VNF B 346

24 Príloha/Příloha M3 x 20 mm Odstrániť Odstranit 4x VNF B

25 Tabulka systémových a interkomových ísel domácích telefon S I DTH Poznámka I DTV1 I DTV2 I DTV Poznámka
