1 OBRÁBĚNÍ budoucnosti

2 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED! e -Catalog Poradce pro frézování závitů Tungaloy Atlas Průvodce výběrem destiček Matrix Systém správy nástrojů Najde vhodné doporučení pro soustružnické aplikace Nová aplikace pro chytré telefony, nabízí širokou škálu řešení Tungaloy Tungaloy CNC generátor programů, usnadňuje programování při frézování závitů Najde nástroje a umožňuje stáhnout CAD výkresy a 3D modely 2

3 Průmysl 4.0 Tungaloy poznatky Inteligentní výroba Na vlně digitalizace je plné pochopení změn a příležitostí klíčové pro fungování průmyslových odvětví a udržení konkurenceschopnosti. Tungaloy nabízí portfolio nejnovějších digitálních služeb a produktů, které našim zákazníkům umožňuje lepší rozhodování o nástrojích a zvyšuje jejich konkurenceschopnost ve světě, který by chtěl přijmout technologii Průmysl

4 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED! Obsah 6 KARBIDY Unikátní karbidy Houževnatější než kdy jindy CBN - BXA20 s WavyJoint 12 SOUSTRUŽENÍ A ZAPICHOVÁNÍ 5 Důvodů proč! Soustružení při velkém úběru a vysokém posuvu Antivibrační tyče pro hluboké otvory Univerzální nástroje pro operace zapichování a bočního soustružení 4

5 18 FRÉZOVÁNÍ Rychlejší, lepší a tužší frézy Nové výzvy pro čelní frézování Zajímavá řešení High Feed milníky Precizní závity Ekonomická řešení frézování závitů 28 VRTÁNÍ Mistři ve výrobě otvorů Bezkonkurenční aplikace pro vrtání a hluboké vrtání 5

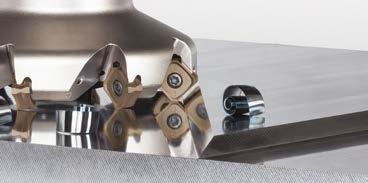

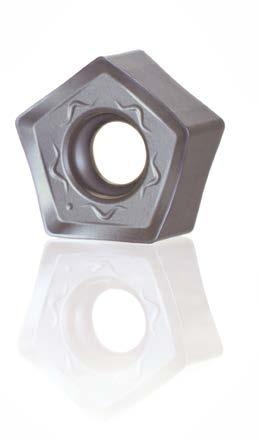

6 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED! Unikátní KARBIDY DoPent Čelní frézování Razantně vylepšená odolnost proti vylamování břitu a lomu Vícevrstvý PVD povlak zabraňuje rozšiřování trhlin, které způsobují vyštipování a lámání břitu Řezná rychlost Vc (m / min ) Nízká Vysoká APLIKAČNÍ POLE T m/min m/min m/min m/min Ocel Nerezová ocel Plynulý řez Přerušovaný řez 6

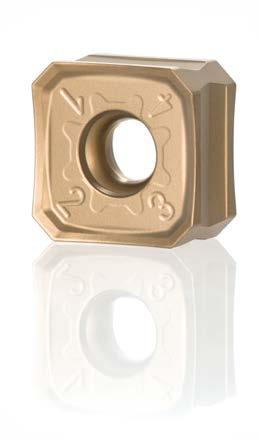

7 FRÉZOVÁNÍ DoTriple-Mill Čelní frézování DoForce-Tri Frézování do rohu Nejvhodnější karbid pro vysokorychlostní obrábění oceli a nerezové oceli Extrémně odolný CVD-povlak proti lomu, je nejvhodnější pro vysokorychlostní obrábění oceli a nerezové oceli při plynulém řezu. Řezná rychlost Vc (m / min ) Nízká Vysoká APLIKAČNÍ POLE m/min m/min AH3135 Ocel m/min Nerezová ocel Nejvhodnější karbid pro vysokorychlostní obrábění litiny CVD-povlak s vynikající odolností proti opotřebení a vyštipování vhodný pro frézování šedé litiny při středních a vysokých řezných rychlostech. Řezná rychlost Vc (m / min ) Nízká Vysoká APLIKAČNÍ POLE m/min 100 AH Šedá litina Plynulý řez Přerušovaný řez Plynulý řez Přerušovaný řez 7

8 8 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED!

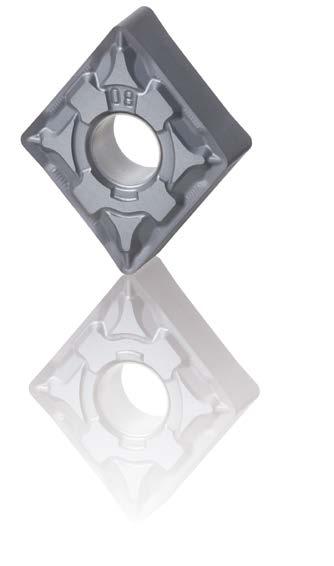

9 SOUSTRUŽENÍ T9215 Nová generace CVD-povlaku pro soustružení ocelí Nový CVD karbid T9215 s vysokou odolností proti opotřebení, vyvinutý pro soustružení materiálů ISO P15. Řezná rychlost Vc (m / min ) Nízká Vysoká APLIKAČNÍ POLE T9105 t9215 T9115 Ocel T9125 T9135 Nerezová ocel Šedá litina APLIKAČNÍ POLE 80 0 AH8005 AH8015 Žáruvzdorné slitiny Neuvěřitelná spolehlivost při soustružení žáruvzdorných slitin Vysoký obsah Al v nano-vícevrstvém AlTiN povlaku, je nejnovější inovací společnosti Tungaloy, zajišťující dlouhou a stabilní životnost nástroje. Současně zlepšuje odolnost proti vrubům díky zvýšené tvrdosti a přilnavosti povlaku. Řezná rychlost Vc (m / min ) Nízká Vysoká Nerezové oceli Plynulý řez Lehce přerušovaný řez Přerušovaný řez Plynulý řez Lehce přerušovaný řez Přerušovaný řez 9

10 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED! Nepřekonatelný výkon při soustružení kalených ocelí TUŽŠÍ NEŽ kdy jindy 10

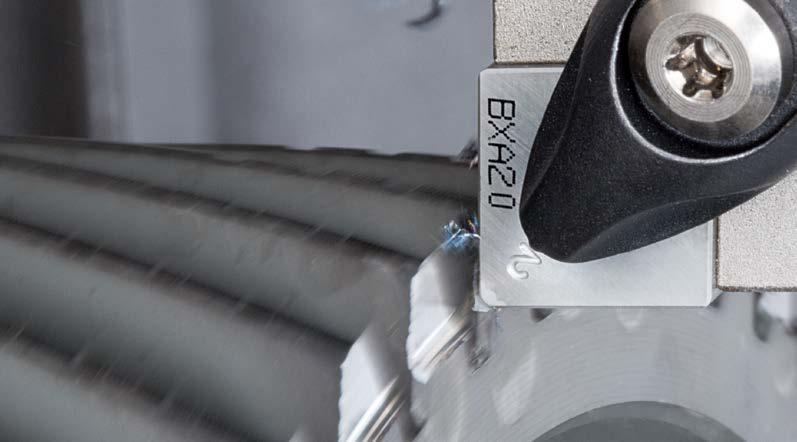

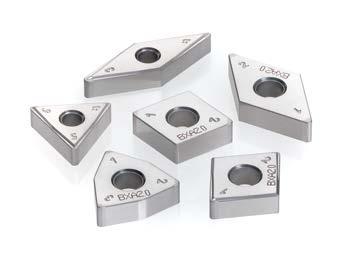

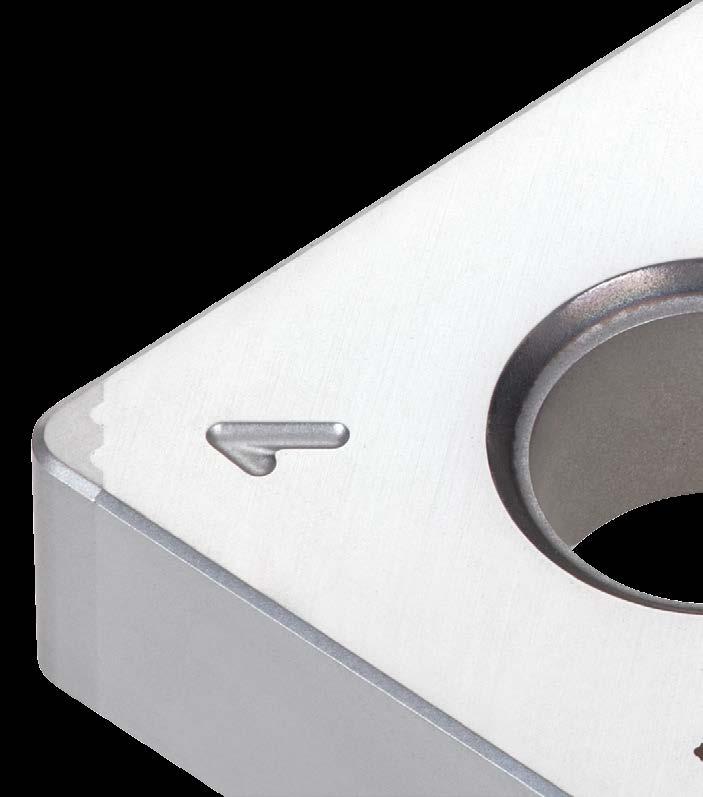

11 Wavy Joint BXA20 Vs. Velikost CBN: Až o 200% lepší odvod tepla z místa řezu Standard Pájená plocha: Až o 160% zvětšená plocha pro pájení CBN Teplota během obrábění je soustředěna na špičce CBN, což snižuje problémy s teplotou v oblasti pájení. Nová technologie pájení pro zvýšení efktivity obrábění - Wavy Joint Wavy Joint BXA20 Skvělý výkon při plynulém až těžce přerušovaném řezu, při nízkých a středních řezných podmínkách. APLIKAČNÍ POLE 300 Řezná rychlost Vc (m / min ) Nízká Vysoká Standard BXA20 Wavy Joint Plynulý řez Lehce přerušovaný řez Přerušovaný řez 11

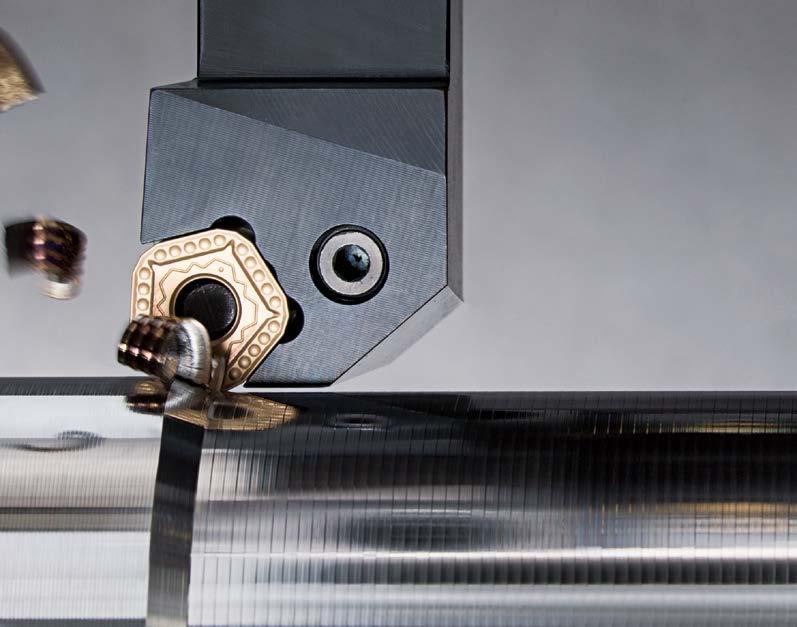

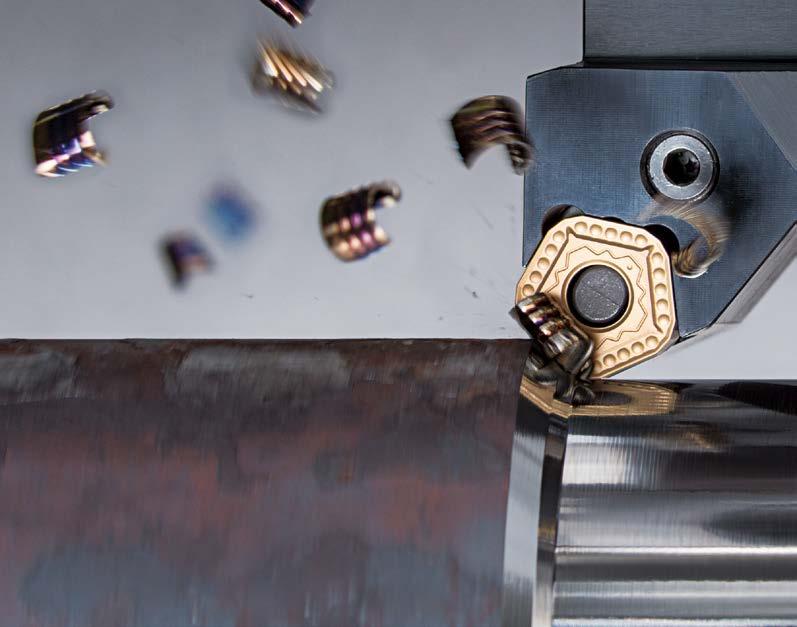

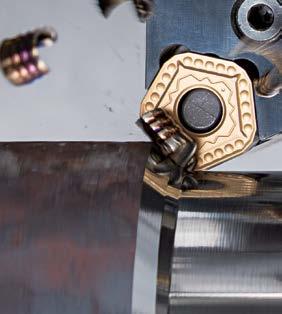

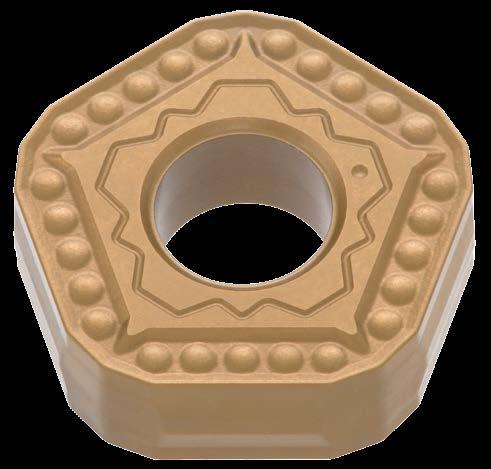

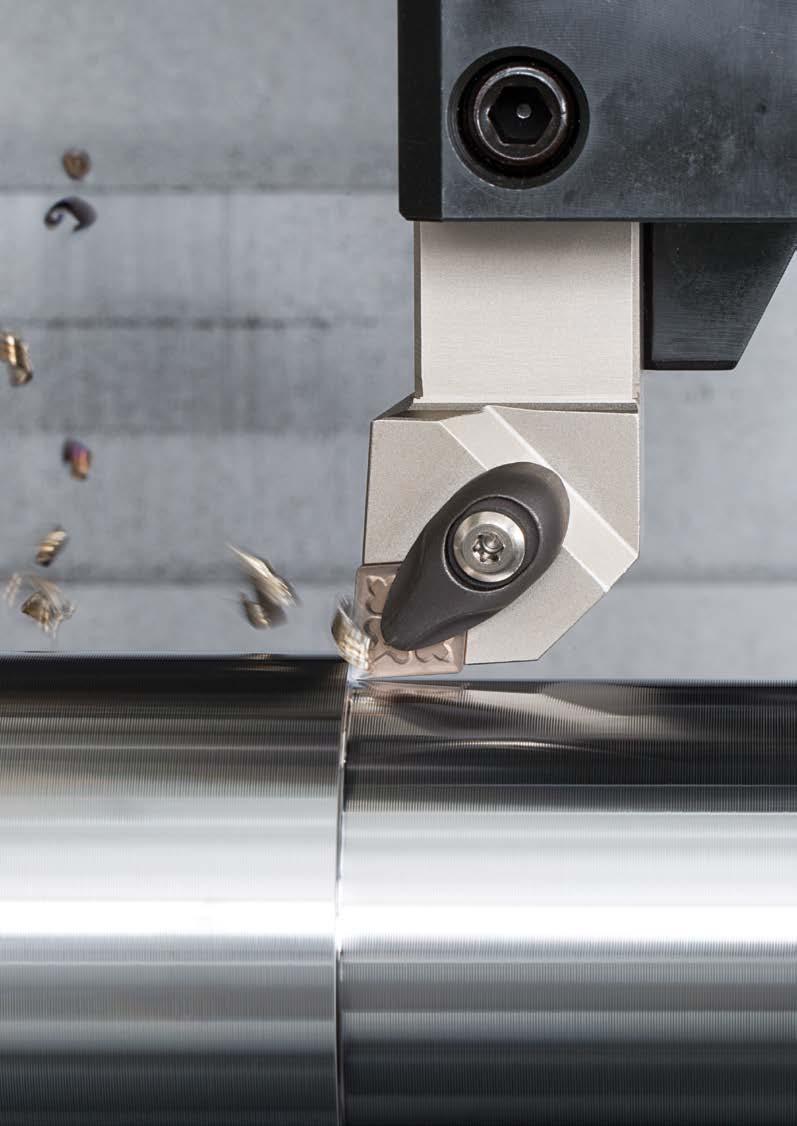

12 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED! Pentagonální oboustranná destička pro obrábění vysokým posuvem nebo s velkou hloubkou řezu 5 DŮVODŮ roč! 12 Hloubka řezu Typ tělesa HD pro aplikace s velkou hloubkou řezu až 7 mm pro produktivní soustružení. 10 břitů Oboustranné destičky s 10břity. Větší úhel špičky než u ISO destiček zajišťuje vyšší odolnost proti lomu Vysoký posuv Typ tělesa HF pro aplikace vysokoposuvového soustružení pro hloubku třísky až 2.0 mm Tvorba třísky Vynikající tvorba třísky díky novému utvařeči MNW Karbid T9215 Dlouhá životnost nástroje a stabilní proces obrábění v široké oblasti použití ve srovnání s produkty odpovídající karbidu P15

13 13

14 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED! Anti-vibrační TYČE PRO HLUBOkÉ OTVORY 14

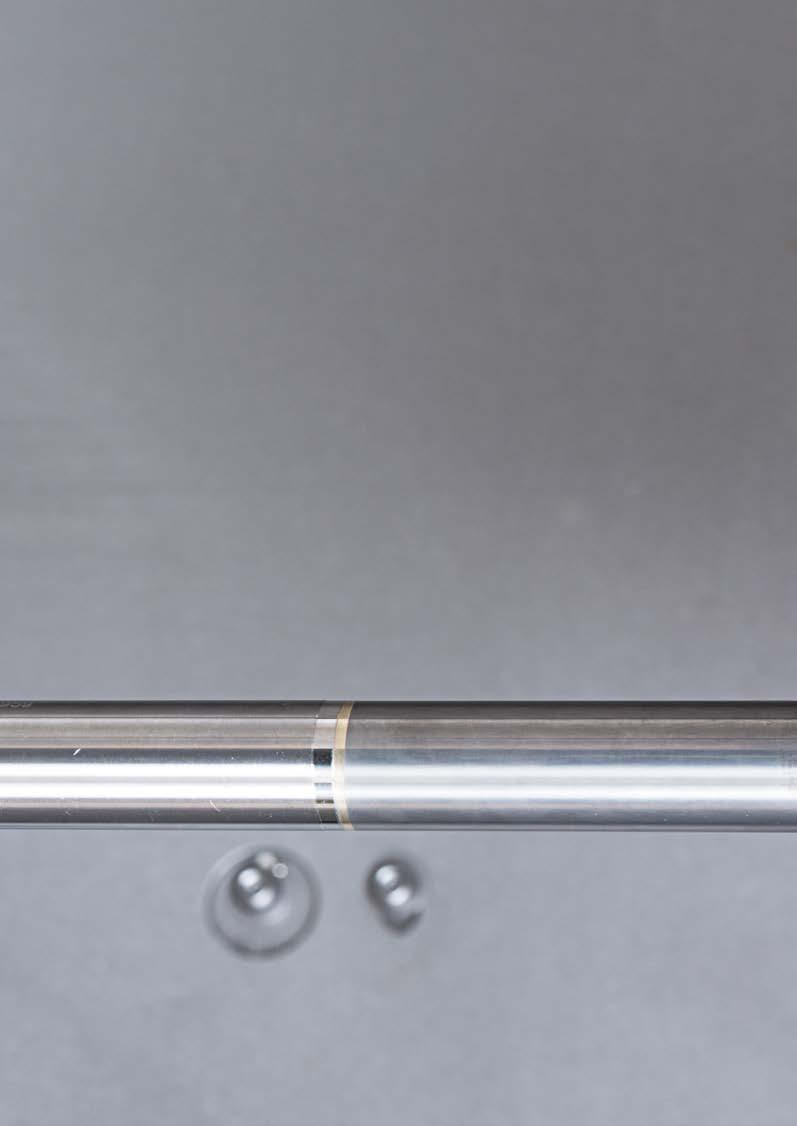

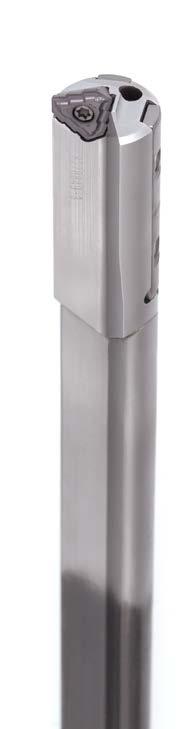

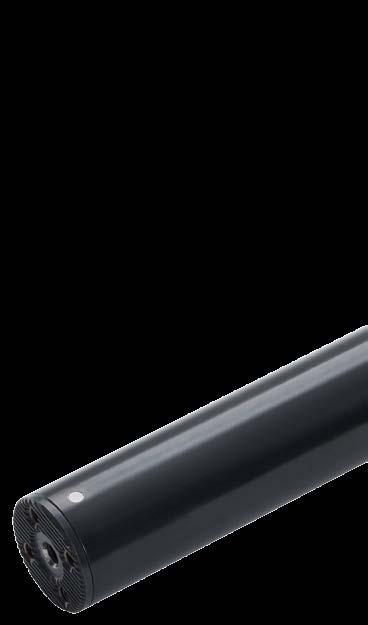

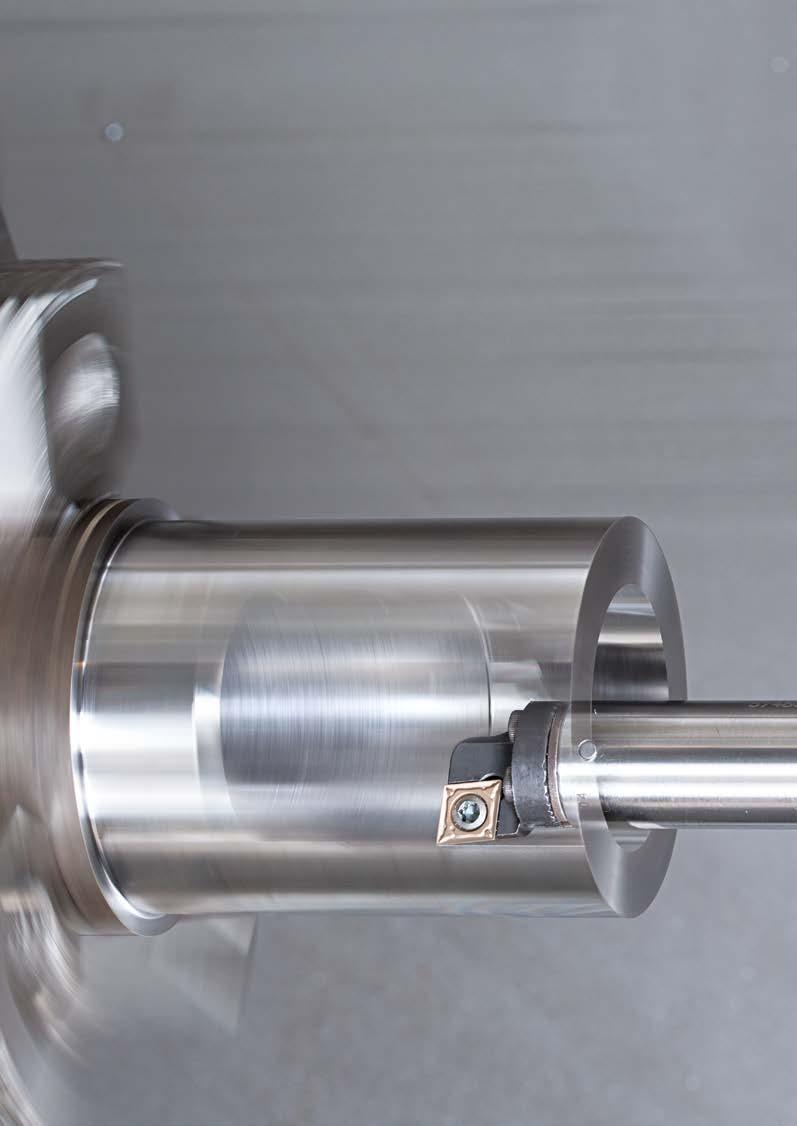

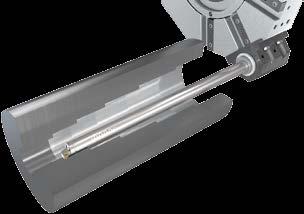

15 Vibrace a chvění již nejsou problémem s novým Tungaloy BoreMeister nástrojem pro vnitřní soustružení! BoreMeister nabízí konečné řešení při obrábění otvorů do délky 10xD, kde zvyšuje stabilitu, které nebylo možné dosáhnout tradičními ocelovými nebo karbidovými tělesy. -Průměr tělesa stopky dostupný od: ø16 mm, ø20 mm, ø25 mm, ø32 mm, ø40 mm, ø50 mm, a ø60 mm. -Vyložení nástroje dostupné od 7xD nebo 10xD v závislosti na průměru nástroje. Vnitřní přívod chladící kapaliny pro účinné vyplachování třísek. 15

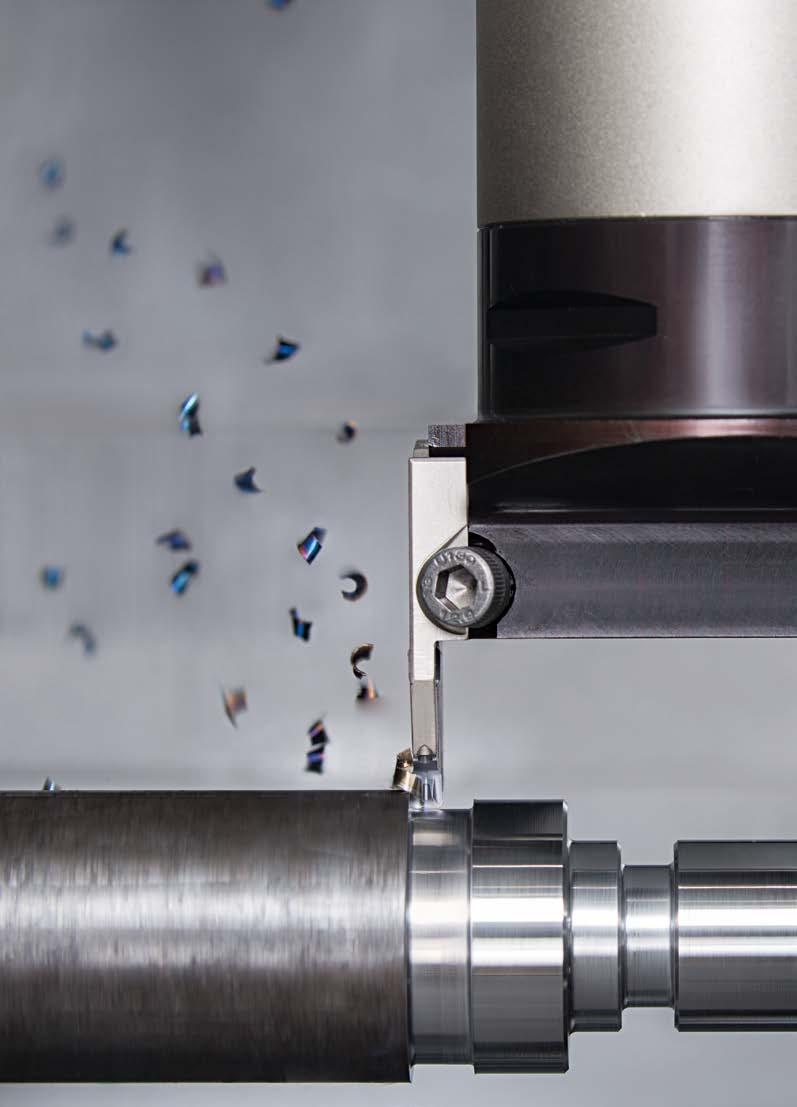

16 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED! UNIVERZÁLNÍ NÁSTROJE pro operace zapichování a bočního soustružení Vylepšená řada TungCut poskytuje vysokou produktivitu, stabilitu a hospodárnost. 16

17 CHP, vysokotlaký přívod chladící kapaliny zajišťuje hladký odvod třísek a zároveň zlepšuje účinnost obrábění při použití vyšších parametrů Chladící otvory Nový modulární systém planžet zajišťuje bezpečný technologický proces obrábění, tak i snížení nákladů na nástroje Nový karbid AH7025 Ocel Nerezová ocel Žáruvzdorné slitiny První volba pro všeobecné použití. Nový PVD povlak s vysoký obsahem Al poskytuje vynikající přilnavost. Zvýšená odolnost proti opotřebení a vyštipování břitu. Vylepšené utvařeče třísek v kombinaci s karbidem AH7025 poskytují produktivitu a stabilitu v široké škále materiálů a aplikací. Nový DTM utvařeč 17

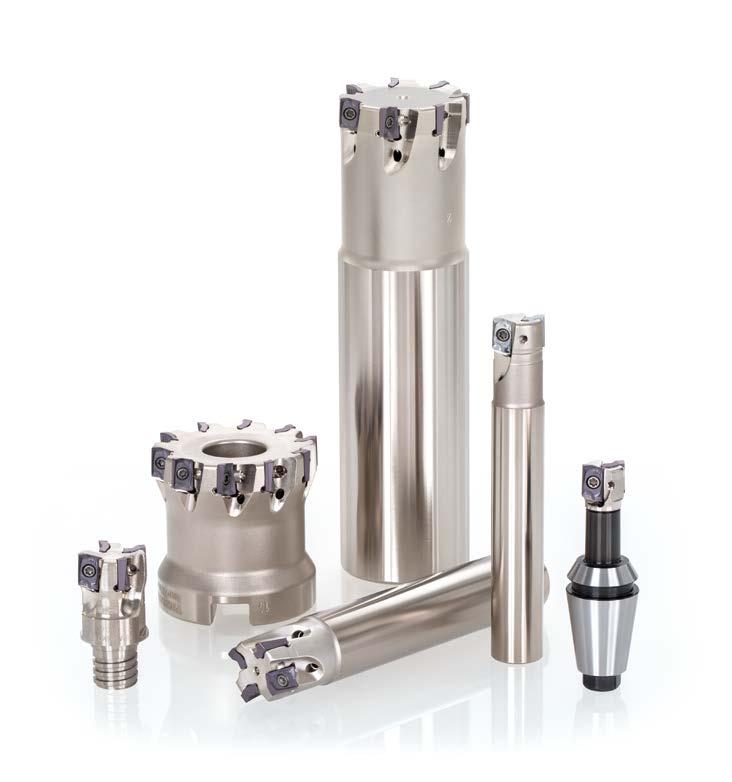

18 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED! Rychlejší, lepší A TUŽŠÍ FRÉZY Dno destičky ve tvaru V zaručuje vynikající stabilitu při vysokorychlostních operacích Ostrý břit a pozitivní úhel čela zajišťují klidný řez. Větší šroub zajišťuje tuhost upnutí. Tělesa fréz: Stopková tělesa EPAV (DC 8-32 mm), Modulární tělesa HPAV (DC mm), Nástrčná tělesa TPAV (DC 40 mm) 18

19 MJ utvařeč AH3135: Vhodné pro ocel a nerezovou ocel, vysoká houževnatost. AH120: Ideální pro obrábění šedé litiny a žáruvzdorných slitin. AH130: Optimalizováno pro titanové a žáruvzdorné slitiny. První volba pro obrábění s použitím chladící emulzí. AJ utvařeč KS05F : Nepovlakovaný jemnozrnný karbid s vysokou odolností proti opotřebení, vhodný pro neželezné materiály. 19

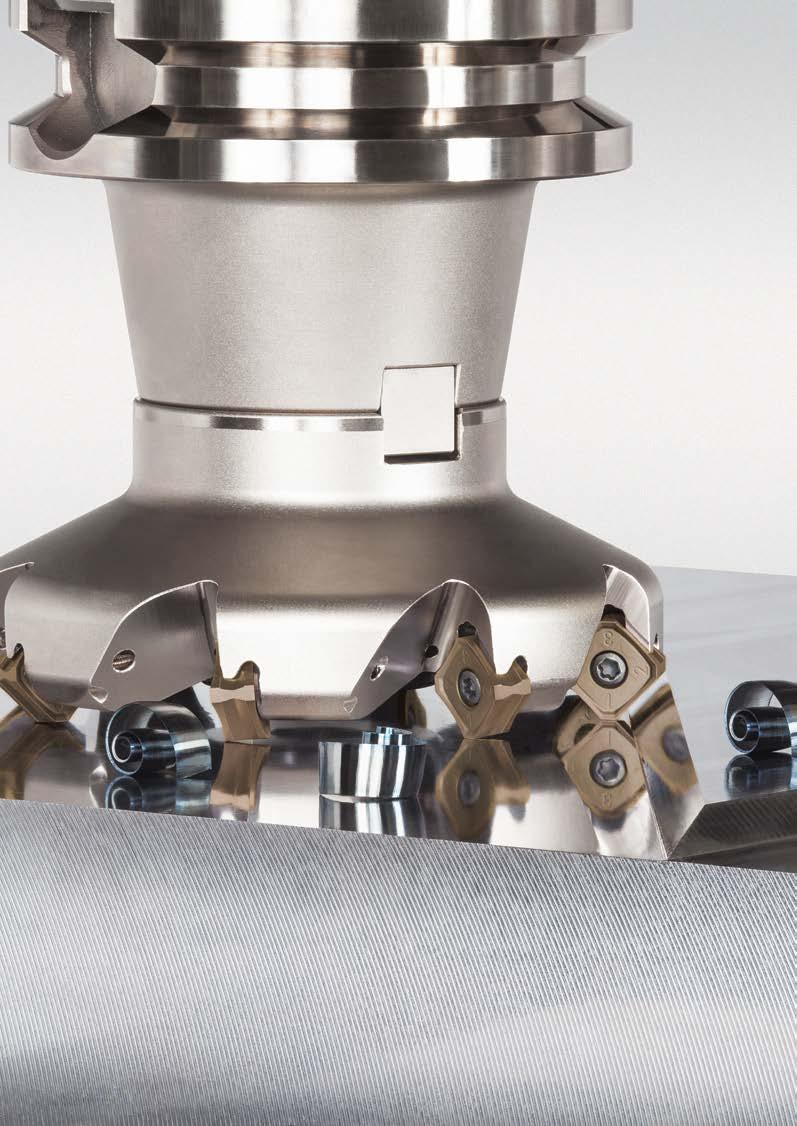

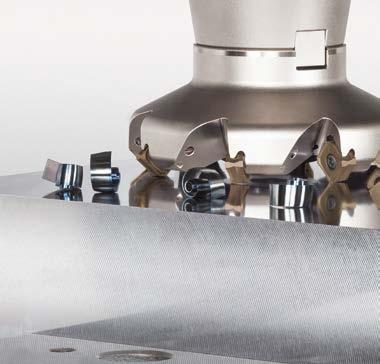

20 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED! Nové Výzvy pro čelní frézování Zajímavá řešení pro čelní frézování Čelní fréza se 3 typy oboustranných destiček Přináší špičkový výkon do každé operace: pro vysoko-posuvové frézování, frézování výkovků / odlitků, až po dokončovací frézování. Rybinová konstrukce zajišťuje vysokou tuhost upnutí pouze jedním šroubem. Tělesa fréz: Nástrčný typ TASN (DC mm) dostupné s normální, jemnou a extra jemnou roztečí zubů. 20 SNMU13-MJ 8 břité destičky všeobecné použití Max. ap - 6 mm ONMU05-MJ 16 břité ekonomické destičky Max. ap mm RNMU13-MJ 8 břité rádiusové destičky pro vysoký posuv a všeobecné použití Max. ap - 6 mm

21 21

22 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED! HIGH FEED Milníky Řešení pro zrychlení výroby 22

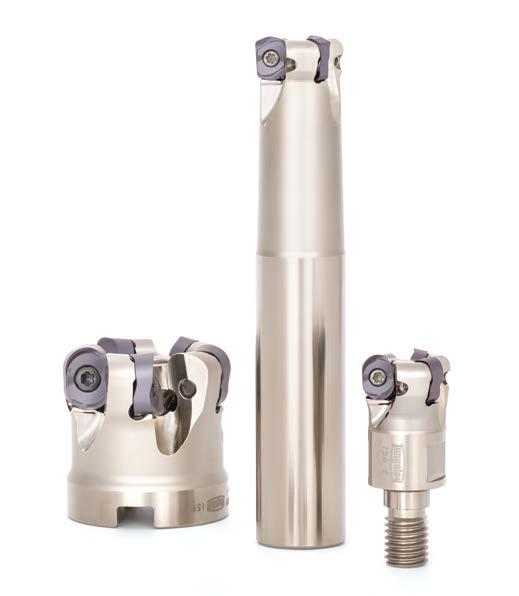

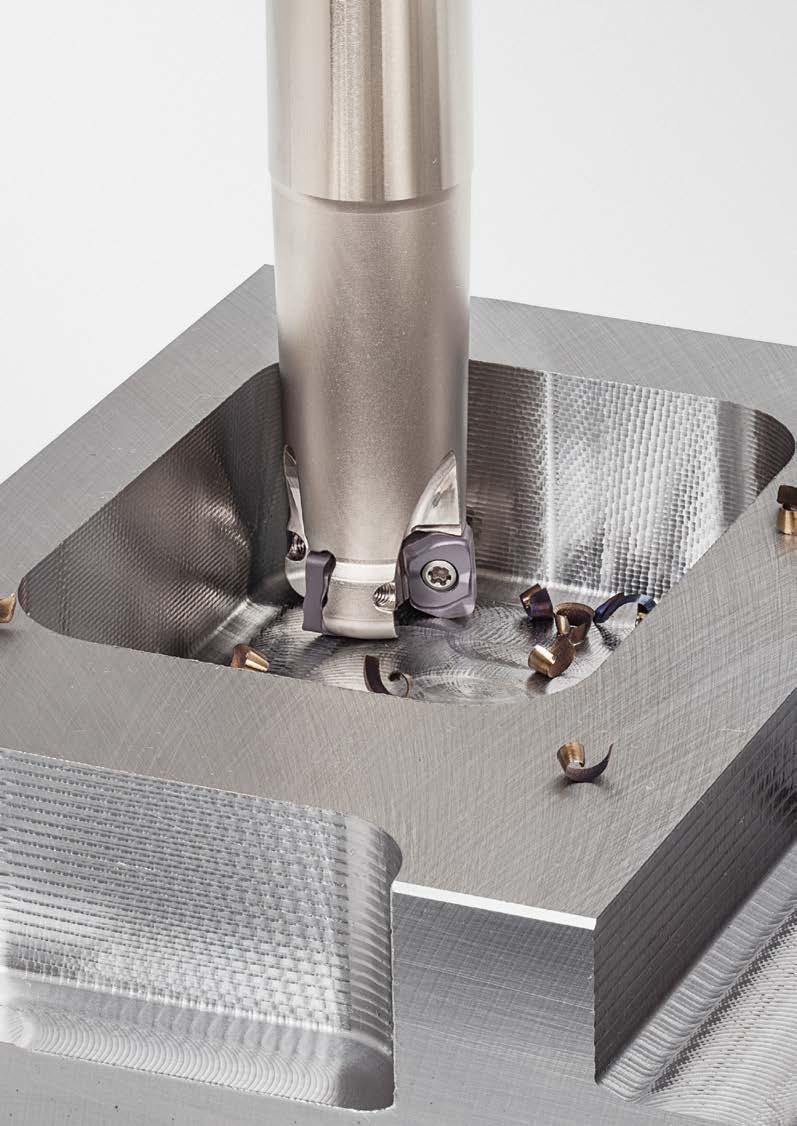

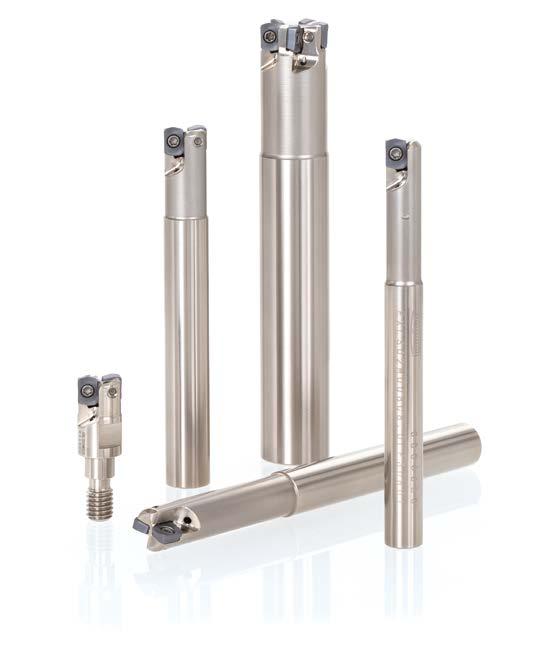

23 Vysoko-posuvové frézy malých průměrů pro zvýšení produktivity Robustní konstrukce těles a pevná destička zajišťují stabilitu obrábění Jedno-stranná destička s velkým úhlem čela pro lepší odvod třísek LSMT02.. Destička se 2 břity Max. ap: 0.5 mm Pozitivní geometrie zajišťuje stabilitu při aplikacích s dlouhým vyložením K dispozici široký sortiment těles a destiček pro různé aplikace Tělesa fréz: Stopkové těleso: EXLS DCX 8 16 mm, Modulární těleso: HXLS DCX 8 16 mm 23

24 24 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED!

25 Vysoko-posuvová fréza pro frézování profilů se stabilním upnutím destičky Velký upínací šroub a kontaktní plocha ve šroubovici zvyšují stabilitu při vysokých rychlostech posuvu. LNMX04/05/06 MJ & ML Radiusový typ dostupný v R4, R5, R6 rádiusu pro profilové frézování různých materiálů. 2 druhy destiček do stejného lůžka, radiusový typ pro profilování a vysokoposuvový typ pro vysoko-posuvové frézování. Tělesa fréz: Nástrčná tělesa: TXLN (DCX mm) Stopková tělesa: EXLN (DCX mm) Modulární tělesa: HXLN (DCX mm) LNMX04/06-HJ Vysoko-posuvový typ pro hloubky řezu až 1.3 mm a 2.0 mm. 25

26 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED! PRECIZNÍ Závity 26

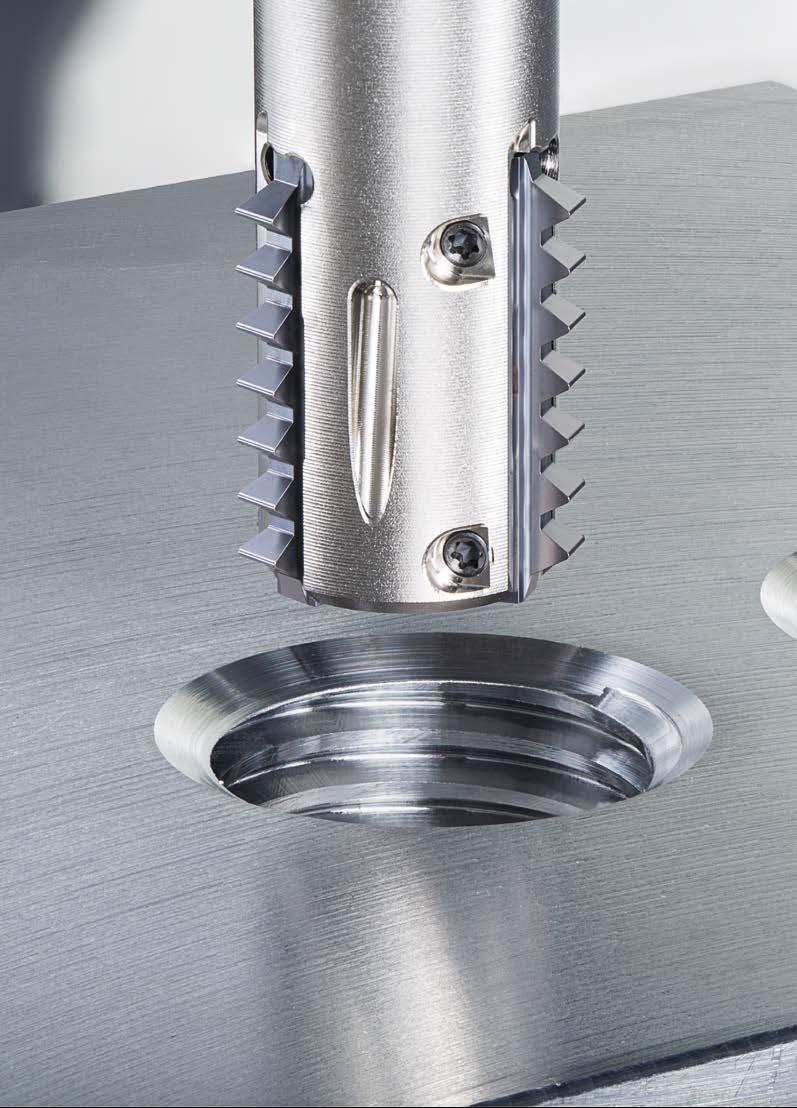

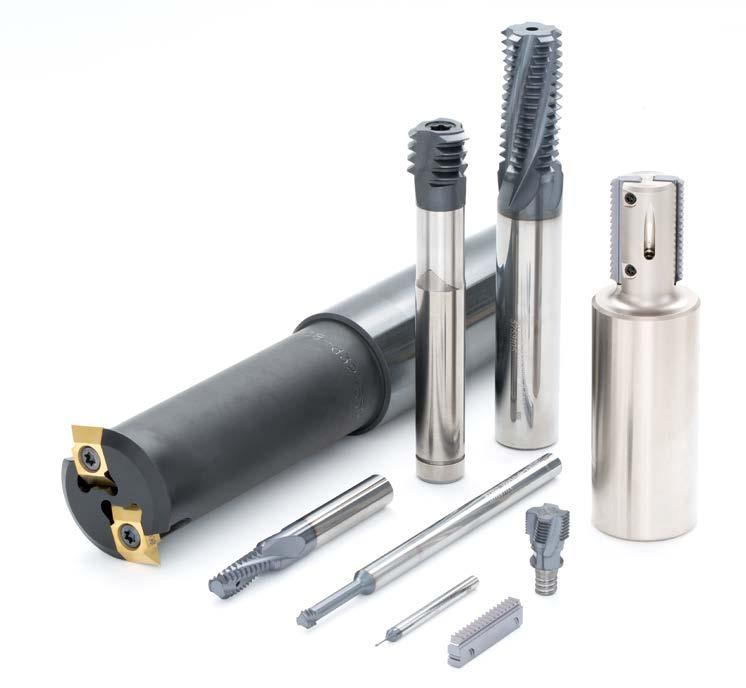

27 Univerzální a ekonomické řešení frézování závitů s vysokou produktivitou Závitové frézy s vyměnitelnými destičkami ETLN Hřebenové destičky různých profilů se upínají do stejného tělesa, která pokrývají široký rozsah průměrů a roztečí, čímž se snižují zásoby a náklady na nástoje. Závitové frézy s vyměnitelnými destičkami jednobřité provedení Vhodné pro hluboké otvory a velkou rozteč závitu. Pozitivní geometrie zaručuje vysokou stabilitu a přesnost závitů až do stoupání 6 mm. TungMeister Nástroje pro frézování závitů s vyměnitelnou hlavicí pro snížení seřizovacích časů oproti celokarbidovým frézám. SolidThread Celokarbidové frézy pro frézování závitů menších než M1x0.25 a 0-80UNF. Typ ETLN 27

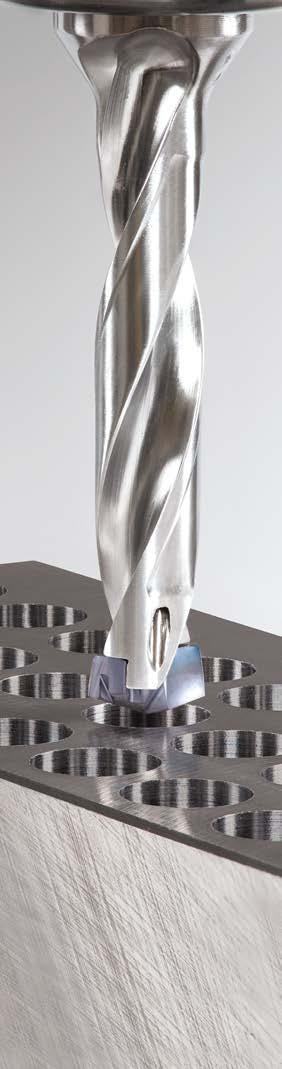

28 TUNGALOY - PŘEHLED NOVINEK - FEED the SPEED! Mistři ve výrobě otvorů Vysoce produktivní vrtací hlavice Vynikající řezný výkon a životnost nástroje díky nové geometrii vrtací hlavice a novému karbidu AH9130 Rybinový vnitřní zámek zabraňuje vypadnutí hlavice během výměny, což zjednodušuje nastavení vrtáku. Vrtací tělesa: TID typ: K dispozici 1.5xD, 3xD, 5xD, 8xD, a 12xD (12xD pro použití s kleštinami nebo pro hydro upínače) TIDC typ: Vhodný pro použití se srážecím tělesem TIDCF TIDCF těleso: K dispozici 3 typy destiček pro úhly sražení 30, 45 a 60 Vrtací hlavice: DMP... (AH725) DMC... DMG... (AH9130) DC: ø6 - ø25.9 mm po 0.1 mm 28 DMP (AH725) Všeobecné použití pro různé materiály a vrtací aplikace DMH (AH9130) Pevná řezná hrana a nová geometrie pro lepší životnost nástroje DMC (AH9130) Samostředící bod a dvojitá fazeta zajišťují excelentní přesnost průměru a kruhovitost otvoru

29 Vrtání hlubokých otvorů s vysokou produktivitou a stabilitou Dobrá tvorba třísky a plynulý odchod třísek díky speciální geometrii destiček Vrtací tělesa pro soustruhy, obráběcí centra a vyvrtávací stoje: MCTR... pro soustruhy a obráběcí centra: Skladem 8xD, 10xD, 15xD a 25xD pro hloubku vrtání 170 až 775 mm, v závisloti na průměru. TRLG... pro vyvrtávací stroje: Nabízeno až do délky 2400 mm. Minimální délka je 400 mm. K dispozici v široké škále upínacích stopek vrtáků pro různé typy sklíčidel. Vodítka GP...: Obsahují 2 použitelné hrany. Destičky: TOHT... (s děleným ostřím) K dispozici v 5 velikostech pro pokrytí DC 14.0 až 28.0 mm Destičky: FBH... FBM... K dispozici ve 3 a 4 velikostech pro pokrytí DC 29.0 až 40.0 mm TOHT... FBH... FBM
