1 NÁSTROJE NOVINKY B076CZ Monolitní nástrojový materiál PKNB pro litiny a slinuté slitiny Dobře vyvážená odolnost proti opotřebení a lomu díky vysoce výkonné technologii slinování. Nový monolitní PKNB umožňuje lepší obrábění litin. Vysokorychlostní obrábění při velkých hloubkách řezu.

slitiny Dobře vyvážená odolnost proti opotřebení a lomu díky vysoce

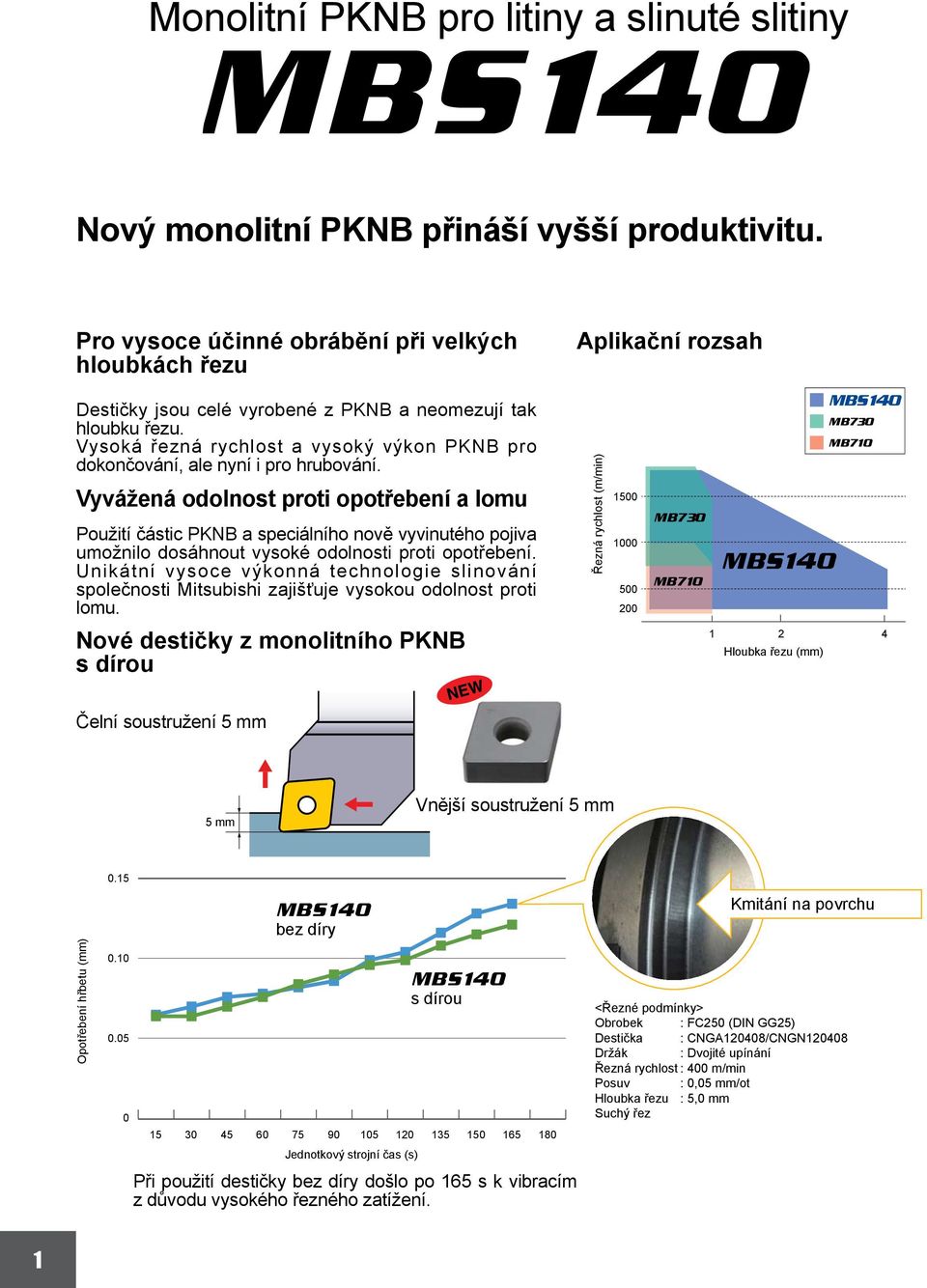

2 Monolitní PKNB pro litiny a slinuté slitiny Nový monolitní PKNB přináší vyšší produktivitu. Pro vysoce účinné obrábění při velkých hloubkách řezu Aplikační rozsah Destičky jsou celé vyrobené z PKNB a neomezují tak hloubku řezu. Vysoká řezná rychlost a vysoký výkon PKNB pro dokončování, ale nyní i pro hrubování. Vyvážená odolnost proti opotřebení a lomu Použití částic PKNB a speciálního nově vyvinutého pojiva umožnilo dosáhnout vysoké odolnosti proti opotřebení. Unikátní vysoce výkonná technologie slinování společnosti Mitsubishi zajišťuje vysokou odolnost proti lomu. Nové destičky z monolitního PKNB s dírou MB730 MB710 MB730 MB Hloubka řezu (mm) Čelní soustružení 5 mm 5 mm Vnější soustružení 5 mm Opotřebení hřbetu (mm) bez díry s dírou Jednotkový strojní čas (s) Při použití destičky bez díry došlo po 165 s k vibracím z důvodu vysokého řezného zatížení. Kmitání na povrchu <Řezné podmínky> : FC250 (DIN GG25) Destička : CNGA120408/CNGN Držák : Dvojité upínání Řezná rychlost : 400 m/min Posuv : 0,05 mm/ot Hloubka řezu : 5,0 mm Suchý řez 1

Vysoká řezná rychlost a vysoký výkon PKNB pro dokončování, ale nyní i pro hrubování.

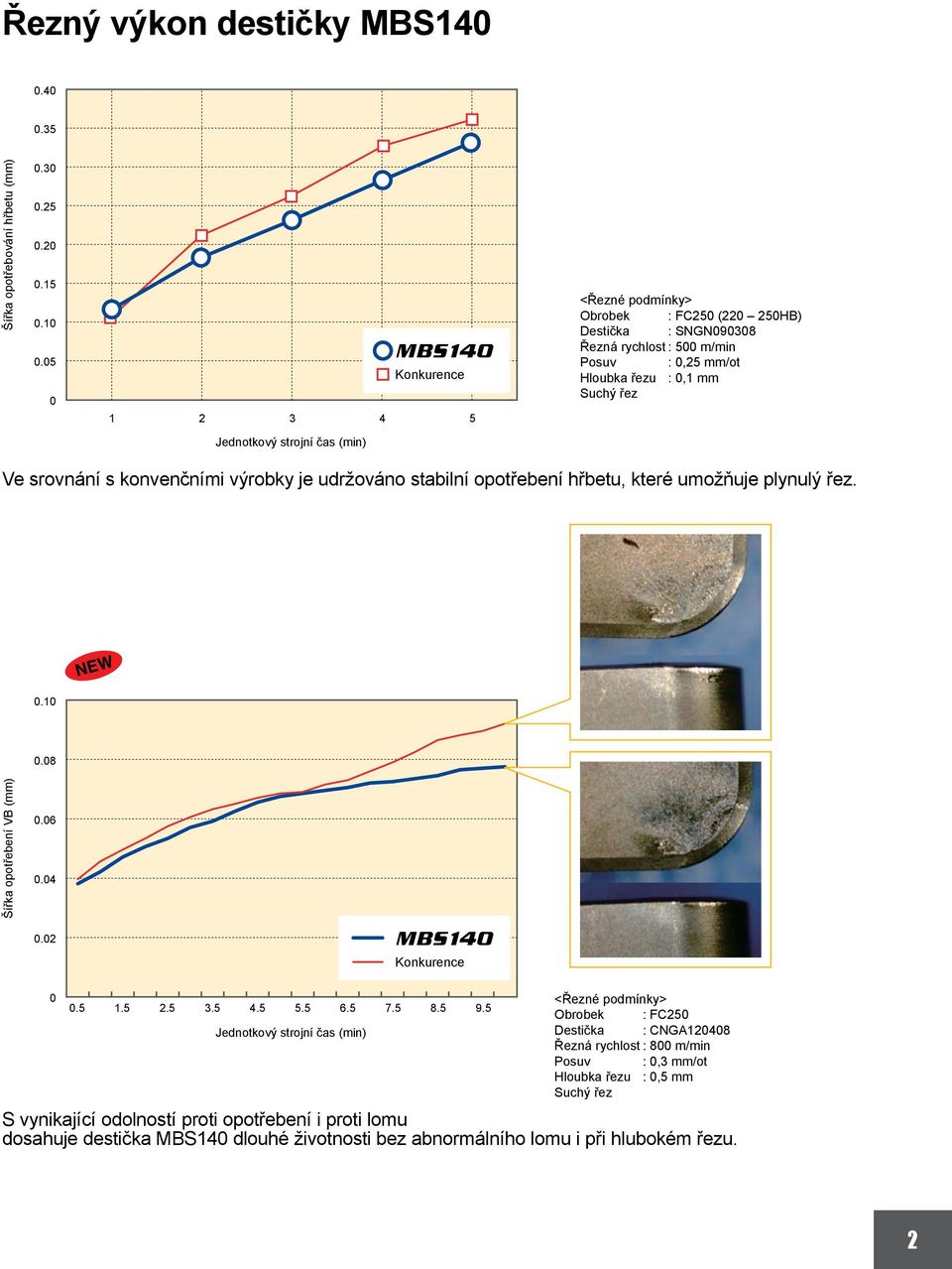

3 Řezný výkon destičky Šířka opotřebování hřbetu (mm) <Řezné podmínky> : FC250 ( HB) Destička : SNGN Řezná rychlost : 500 m/min Posuv : 0,25 mm/ot Hloubka řezu : 0,1 mm Suchý řez Jednotkový strojní čas (min) Ve srovnání s konvenčními výrobky je udržováno stabilní opotřebení hřbetu, které umožňuje plynulý řez Šířka opotřebení VB (mm) Jednotkový strojní čas (min) <Řezné podmínky> : FC250 Destička : CNGA Řezná rychlost : 800 m/min Posuv : 0,3 mm/ot Hloubka řezu : 0,5 mm Suchý řez S vynikající odolností proti opotřebení i proti lomu dosahuje destička dlouhé životnosti bez abnormálního lomu i při hlubokém řezu. 2

srovnání s konvenčními výrobky je udržováno stabilní opotřebení hřbetu, které umožňuje plynulý řez. 0.10 0.08 Šířka opotřebení VB (mm) 0.06 0.04 0.02 0 0.5 1.5 2.5 3.5 4.5 5.5 6.5 7.5 8.

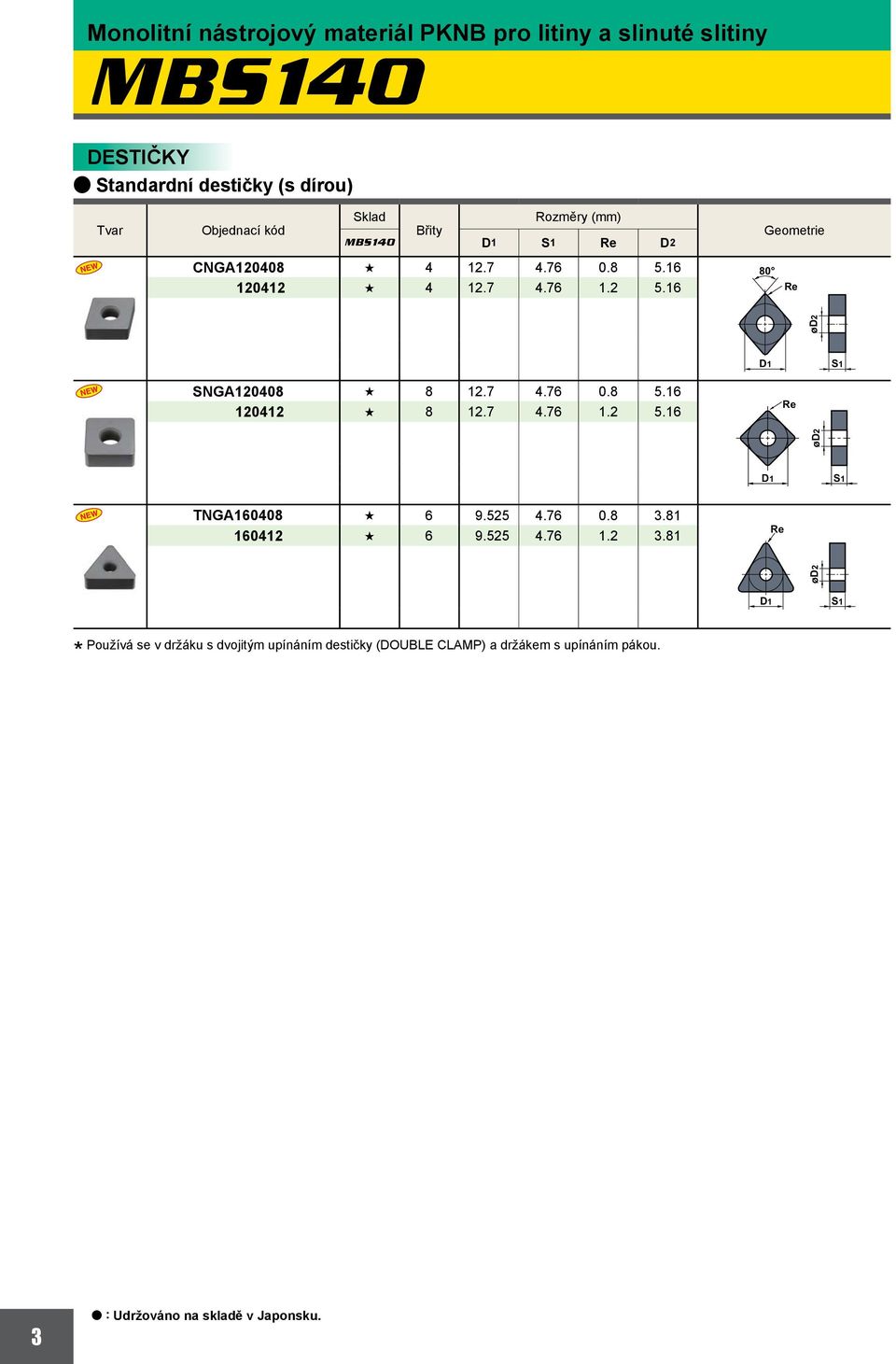

4 Monolitní nástrojový materiál PKNB pro litiny a slinuté slitiny DESTIČKY a Standardní destičky (s dírou) Tvar Sklad Rozměry (mm) Objednací kód Břity D2 CNGA s s Geometrie 80 ød2 SNGA s s ød2 TNGA s s ød2 Používá se v držáku s dvojitým upínáním destičky (DOUBLE CLAMP) a držákem s upínáním pákou. * 3 a : Udržováno na skladě v Japonsku.

16 Geometrie 80 ød2 SNGA120408 s 8 12.7 4.76 0.8 5.16 120412 s 8 12.7 4.76 1.2 5.16 ød2 TNGA160408 s 6 9.525 4.76 0.8 3.

5 a Standardní destičky Tvar Objednací kód Sklad Rozměry (mm) Břity CNGN a a a Geometrie 80 DNGN s s SNGN a a a s s a a a TNGN a a a RNGN a a a

525 3.18 1.6 090408 s 8 9.525 4.76 0.8 090412 s 8 9.525 4.76 1.2 120408 a 8 12.7 4.76 0.8 120412 a 8 12.7 4.76 1.2 120416 a 8 12.7 4.76 1.6 TNGN160408 a 6 9.

6 Monolitní nástrojový materiál PKNB pro litiny a slinuté slitiny Doporučené řezné podmínky Způsob obrábění Posuv (mm/ot) Hloubka řezu (mm) Řezná kapalina Litina Soustružení 1,0 5,0 Suché, mokré Frézování 0,15 5,0 Suché Způsob obrábění Posuv (mm/ot) Hloubka řezu (mm) Řezná kapalina Slinuté slitiny Soustružení (hrubé) 0,2 5,0 Suché, mokré Způsob obrábění Posuv (mm/ot) Hloubka řezu (mm) Řezná kapalina Rychlořezná ocel Soustružení 0,4 3,0 Suché, mokré Slinuté karbidy Soustružení 0,2 5,0 Suché, mokré 5

300 Posuv (mm/ot) Hloubka řezu (mm) Řezná kapalina Slinuté slitiny Soustružení (hrubé) 0,2 5,0 Suché, mokré Způsob obrábění 10 20 30 60 100

7 Příklady použití Destička GG25 RNGN GG25 SNGN Řezné podmínky Součást Součásti spojky Brzdový buben Posuv (mm/ot) Hloubka řezu (mm) Řezná kapalina Suché obrábění Suché obrábění Výsledky Životnost konvenčního nástroje z monolitního PKNB byla 900 dílů vzhledem k velkému opotřebení. U destičky se životnost zvýšila na dílů U konkurence činila životnost konvenčního nástroje z monolitního PKNB 850 dílů vzhledem k velkému opotřebení. U destičky se životnost zvýšila na 1500 dílů. Destička Slinuté karbidy RNGN GG25 SNGN Řezné podmínky Součást Váleček ze slinutého karbidu Brzdový kotouč Posuv (mm/ot) Hloubka řezu (mm) Řezná kapalina Suché obrábění Suché obrábění Výsledky 3 Delší životnost nástroje než u konkurenční jednostranné destičky z PKNB. Ekonomická oboustranná destička snižuje náklady na nástroj U konkurence byla životnost nástroje z monolitního PKNB 800 dílů. U destičky se životnost zvýšila na 1500 dílů. Destička HRC55 CNGN HRC55 CNGN Řezné podmínky Součást Převodové soukolí Rotor pohonu Posuv (mm/ot) Hloubka řezu (mm) Řezná kapalina Suché obrábění Suché obrábění Výsledky Díky vynikající hodnotě opotřebení hřbetu se počet obrobků na břit zvýšil. Zvýšení řezné rychlosti přineslo efektivitu řezu. 6

U destičky se životnost zvýšila na 1 000 dílů. 750 1500 U konkurence činila životnost konvenčního nástroje z monolitního PKNB 850 dílů vzhledem k velkému opotřebení.

8 Monolitní nástrojový materiál PKNB pro litiny a slinuté slitiny (XXX) Printed in Germany
