2 Testování kvality: žádné ale a kdyby... KONTUR...jen vítězové a poražení. PŘÍSTROJE NA MĚŘENÍ KONTURY Každý, kdo není schopen zaručit dodržování nejpřísnějších norem, se brzy ocitne bez budoucnosti v tomto konkurenčním světě. Naprosto dokonalé měřicí techniky jsou proto zásadní pro trvalý úspěch. Zjištění a vyhodnocení kontur je zvláště náročnou práci. Jako nejuniverzálnější dodavatel produkční měřicí technologie na světě, Mitutoyo nastavuje standard v know-how a zkušenostech s inteligentně strukturovaným rozsahem sofistikovaných řešení pro moderní měření kontury. Zde uživatelé, hledající výsledky s vysokým výkonem, najdou konfi guraci šitou na míru pro perfektní vyhodnocení kontur ve výrobě a v laboratoři. Tato brožura poskytuje přehled o rozsahu Mitutoyo přístrojů na měření kontury od praktických mobilních zařízení až po špičkové systémy s duální snímací technologií pro automatické sériové měření. Budete schopni se rychle zaměřit na nejlepší řešení pro Vás i Vaše vlastní měření jednotlivých úloh. Pak můžete požádat o podrobnější brožuru s konfigurací dle Vašeho výběru, spolu s pestrou škálou dostupného příslušenství a software. Ať zvolíte cokoli: Mitutoyo systémem měření kontury Vám zajistí zkušenosti, schopnost a výkon mezinárodního technologického lídra, a zákaznicky orientované služby, které Vás nadchnou.

3 OMĚRY 3

4 Individuální řešení, propracované technologie, přesvědčivé koncepty: měření kontury s Mitutoyo schopnostmi. Model Popis CONTRACER CV-1000 Přemístitelný přístroj s digitálním skleněným pravítkem, a to i v ose Z. Pro přenosné vysoce přesné měření kontury. Digitální zaznamenávaní naměřených hodnot v ose X a Z, jediný systém ve své třídě. CONTRACER CV-2000 Ekonomické stacionární měření kontury ve výrobě a v laboratoři. Kompaktní a robustní stolní přístroj, k dispozici v manuální nebo automatické verzi. CONTRACER CV-3200 Výkonný systém pro automatické sériové měření. S ještě větší přesností ve všech osách pro obtížné stacionární měření kontur ve výrobě nebo ve zkušební místnosti. CONTRACER CV-4500 Duální snímací měřicí jednotka pro měření shora/zdola. Systém splňuje nejvyšší požadavky na přesnost. CNC měřicí přístroje: CONTRACER CV-3000CNC Řada Contracer CNC zvyšuje efektivitu měření díky komplexním měřicím funkcím. Rychlost posuvu až 200 mm/s a zvyšující se propustnost několika měřicích úloh. Veškeré informace o těchto výkonných systémech lze nalézt v samostatné brožuře CNC přístroje na měření tvaru (PRC1362).

5 Mitutoyo nabízí širokou škálu modelů pro různé aplikace. Specifické vlastnosti přístroje Model Rozsah měření osa X/Z Nastavení výšky Rozměry zákl. desky Vysoké rozlišení v celém rozsahu měření Dodává se standardně se softwarem FORMTRACEPAK a PC propojením Digitální zaznamenávaní naměřených hodnot v X a Z osách CV-1000 N2 50 / 25 mm volitelně volitelně Dodává se standardně se softwarem FORMTRACEPAK a PC propojením Digitální zaznamenávaní naměřených hodnot v X a Z osách Nastavení sklonu ± 45 CV-2000 M4 100 / 40 mm 320 mm man. 600x450 mm CV-2000 S4 100 / 40 mm 320 mm mot. 600x450 mm Magnetické snímací rameno Rozsah měření Z1=60 mm Motorizovaná osa Z Včetně měřicího a analytického software FORMTRACEPAK Nastavení sklonu ± 45 ABS pravítko v ose Z2 CV-3200 S4 100 / 60 mm 300 mm mot. 600x450 mm CV-3200 H4 100 / 60 mm 500 mm mot. 600x450 mm CV-3200 W4 100 / 60 mm 500 mm mot. 1000x450 mm CV-3200 S8 200 / 60 mm 300 mm mot. 600x450 mm CV-3200 H8 200 / 60 mm 500 mm mot. 600x450 mm CV-3200 W8 200 / 60 mm 500 mm mot. 1000x450 mm Magnetické snímací rameno Rozsah měření Z1=60 mm Software řízená měřicí síla Motorizovaná osa Z Včetně měřicího a analytického software FORMTRACEPAK Nastavení sklonu ± 45 ABS pravítko v ose Z2 CV-4500 S4 100 / 60 mm 300 mm mot. 600x450 mm CV-4500 H4 100 / 60 mm 500 mm mot. 600x450 mm CV-4500 W4 100 / 60 mm 500 mm mot. 1000x450 mm CV-4500 S8 200 / 60 mm 300 mm mot. 600x450 mm CV-4500 H8 200 / 60 mm 500 mm mot. 600x450 mm CV-4500 W8 200 / 60 mm 500 mm mot. 1000x450 mm man: manuální mot: motorizovaný 5

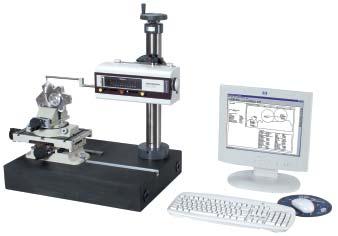

6 CONTRACER CV-1000 Mobilní měření kontury pomocí samostatného výkonu. CV-1000 Rozsah měření: X 50 mm Z 25 mm Rozlišení: Osa X 0,2 μm Osa Z 0,4 μm Přesnost: Osa X Osa Z (3,5+0,02L) μm ±(3,5+ 4H /25) μm CONTRACER CV-1000: Propracovaná digitální technologie pro přenosný zaznamenávání a vyhodnocování kontur - s přesností a výkonem stacionárních systémů. Jednoduché a rychlé měření, vyhodnocení a tisk výsledků měření Optimální měřicí objem Skleněné pravítko v ose X Skleněné pravítko v ose Z pro optimální přesnost přizpůsobenou radiálnímu pohybu snímacího ramene Výkonný měřicí a analytický software FORMTRACEPAK Integrované rozhraní v měřicím systému Přenos dat přes USB rozhraní Volitelný stojan pro stacionární použití Široká nabídka příslušenství FORMTRACEPAK software: Vyhodnocovací obrazovka FORMTRACEPAK software: Struktura

7 mobilní 7

8 CONTRACER CV-2000 Nejmodernější v ekonomickém měření. CV-2000 Rozsah měření: X 100 mm Z 40 mm Rozlišení: Osa X 0,2 μm Osa Z 0,5 μm Přesnost: Osa X Osa Z (3,5+0,02L) μm ±(3,5+ 4H /25) μm CONTRACER CV-2000: Samostatný měřicí přístroj kontury s přesvědčivým poměrem ceny a výkonu. Efektivní ve výrobě nebo v laboratoři, v každém ohledu. Jednoduché a rychlé měření, vyhodnocení a tisk výsledků měření Optimální měřicí objem Nastavení sklonu ± 45 Rychlá úprava osy X (posuv) Odchylka přímosti osy X 3,5 μm/100 mm Skleněné pravítko v ose X Skleněné pravítko v ose Z pro optimální přesnost přizpůsobenou radiálnímu pohybu snímacího ramene Výkonný měřicí a analytický software FORMTRACEPAK Integrované rozhraní v měřicím systému Přenos dat přes USB rozhraní Široká nabídka příslušenství Manuální nebo motorizovaná verze FORMTRACEPAK software: Vyhodnocovací obrazovka FORMTRACEPAK software: Struktura

9 přesný 9

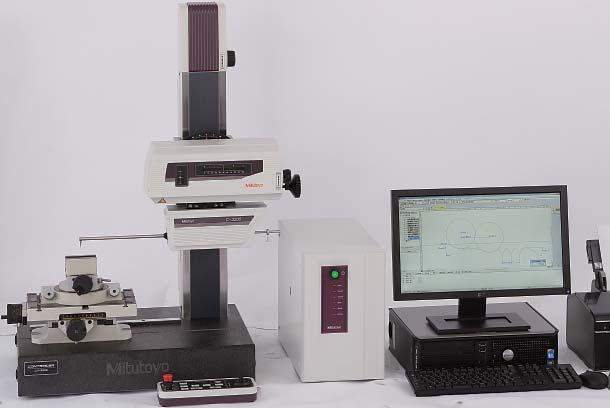

10 CONTRACER CV-3200 Špičková technika pro měření kontury. CV-3200 Rozsah měření: [Rozlišení]: Osa X Osa Z2 Osa Z1 Přesnost: X [S4,H4,W4] X [S8,H8,W8] Z1 Přímost X 100/200 mm [0,05 μm] 300/500 mm [1,00 μm] 60 mm [0,04 μm] ±(0,8+0,01L) μm ±(0,8+0,02L) μm ±(1,6+ 2H /100) μm 0,8 μm/100 mm 2,0 μm/200 mm CONTRACER CV-3200: Výkonný samostatný systém pro automatické sériové použití v měřicích místnostech a laboratořích. Vysoce efektivní s motorizovanou osou, dobrým měřením objemu a magnetickým připojováním snímacího ramene. Jednoduché a rychlé měření, vyhodnocení a tisk výsledků měření Výkonný měřicí a analytický software FORMTRACEPAK Rozsah měření kontury Z1 = 60 mm jako standard Snadná výměna magnetického snímacího ramínka kontury poskytuje vynikající flexibilitu Vynikající přesnost a rozlišení Nejvyšší rychlost polohování až 80 mm/s Keramické vedení osy X Široká nabídka příslušenství Ochrana proti kolizi Podporuje mnoho funkcí CNC FORMTRACEPAK software: Vyhodnocovací obrazovka

11 automatický 11

12 CONTRACER CV-4500 Žádný kompromis. maxim CV-4500 Rozsah měření [Rozlišení]: Osa X Osa Z2 Osa Z1 Přesnost: X [S4,H4,W4] X [S8,H8,W8] Z1 Přímost X FORMTRACEPAK software: Oboustranná kontura 100/200 mm [0,05 μm] 300/500 mm [1,00 μm] 60 mm [0,02 μm] ±(0,8+0,01L) μm ±(0,8+0,02L) μm ±(0,8+I2HI/100) μm 0,8 μm/100 mm 2,0 μm/200 mm CONTRACER CV-4500: Tento stacionární špičkový duální snímací systém splňuje nejvyšší požadavky. Výkonný systém pro použití v měřicích místnostech a laboratořích. Duální systém snímacího hrotu pro oboustranné měření kontury (shora/zdola) Měřicí síla řízena software FORMTRACEPAK Rozsah měření kontury Z1 = 60 mm jako standard Jednoduché a rychlé měření, vyhodnocení a tisk výsledků měření Snadná výměna magnetického snímacího ramínka kontury poskytuje vynikající flexibilitu Výkonný měřicí a analytický software FORMTRACEPAK Nejvyšší přesnost a rozlišení Nejvyšší rychlost polohování až 80 mm/s Široká nabídka příslušenství Ochrana proti kolizi Podporuje mnoho funkcí CNC

13 ální přesnost 13

14 Profesionální Software FORMTRACEPAK Softwarový balíček Rozšiřující modul FORMTRACEPAK Měření, vyhodnocování a kompletní dokumentace: se špičkový Mitutoyo software FORMTRACEPAK. Dodává se standardně se všemi CONTRACER systémy, a to bez dodatečných nákladů a působivou škálou funkcí, skutečný bonus. Pro profesionální měření kontury s nejlepšími výsledky. MeasurLink Modul pro statistické zpracování naměřených dat a analýzu a ukládání naměřených dat. Načtení z DXF a IGES formátů je možné Výstup do DXF a IGES formátů je možný Vyhodnocení naměřených dat vzhledem k požadovaným hodnotám kontury v DXF nebo IGES Individuální příprava protokolů Načítání z grafických souborů Automatický průběh part programu Editace part programů Uživatelem definované nastavení Grafické znázornění průběhu snímání kontury Ovládání měřicího systému pomocí software a joysticku Individuální výstup výsledků (protokol, ASCII, CSV) Propojení jednotlivých kontur Zprostředkování a vyhodnocení více kontur na jedné obrazovce Přizpůsobovací funkce pro srovnávání požadované/skutečné hodnoty a měření part programu Zaznamenávání kontury během měření Vyhodnocování Editor protokolů
