Schöck Isokorb typ ABXT

Transkript

1 Schöck Isokorb typ Schöck Isokorb typ Schöck Isokorb typ Používá se u atik, předsazených ů a krátkých konzol. Prvek přenáší ohybové momenty, posouvající síly a normálové síly. 133

2

3 Schöck Isokorb typ Uspořádání prvků řezy typ typ typ typ typ typ Schöck Isokorb typ - svislé zabudování: Půdorys, uložení u resp. atiky na stropní desce Schöck Isokorb typ - vodorovné zabudování: Půdorys, předsazení u resp. atiky typ typ typ typ typ typ Schöck Isokorb typ - svislé zabudování: Pohled, uložení u resp. atiky na stropní desce Schöck Isokorb typ - vodorovné zabudování: Pohled, předsazení u resp. atiky stropní deska Schöck Isokorb typ - svislé zabudování: Napojení atiky Schöck Isokorb typ - vodorovné zabudování: Napojení u 135

4 Schöck Isokorb typ Typové varianty označení atypická řešení Varianty prvku Schöck Isokorb typ Prvek Schöck Isokorb typ je k dispozici v následujících variantách: Výška prvku: H = mm Tloušťka u nebo atiky: b = mm Třída požární odolnosti: R0 (standard), R90 Typové označení v projektové dokumentaci -H200-R90 typ/třída únosnosti výška prvku H [mm] požární odolnost 5 Atypická řešení Pokud ve Vašem projektu nelze užít standardních prvků uvedených v těchto Technických informacích, kontaktujte prosím naše technické poradce (kontakt na str. 3). 136

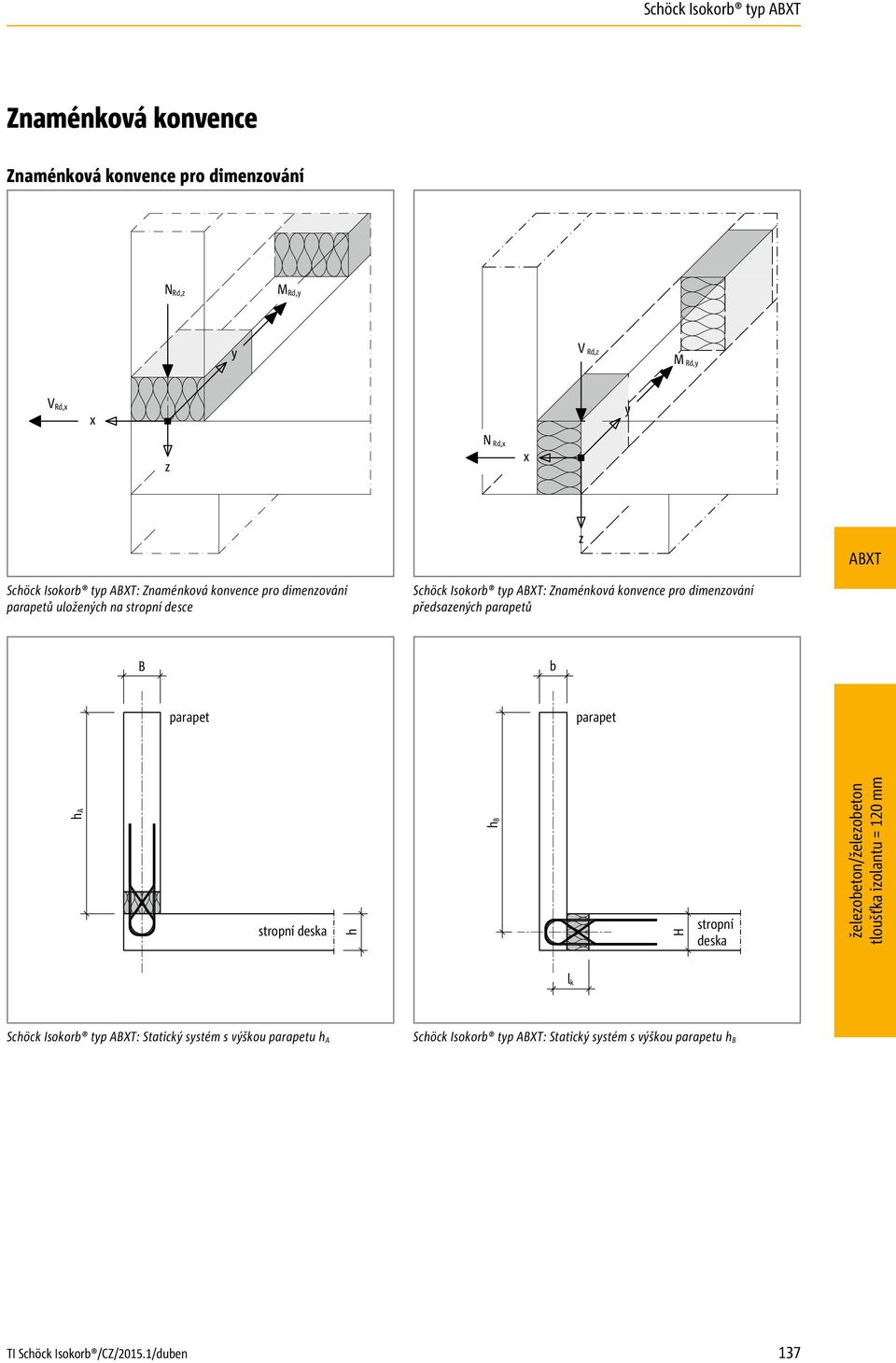

5 Schöck Isokorb typ Znaménková konvence Znaménková konvence pro dimenzování N Rd,z M Rd,y y V Rd,z M Rd,y V Rd,x x y z N Rd,x x z Schöck Isokorb typ : Znaménková konvence pro dimenzování ů uložených na stropní desce Schöck Isokorb typ : Znaménková konvence pro dimenzování předsazených ů B b ha h hb H stropní deska l k Schöck Isokorb typ : Statický systém s výškou u h A Schöck Isokorb typ : Statický systém s výškou u h B 137

6 Schöck Isokorb typ Dimenzování - C25/30 vzdálenost dilatačních spar Dimenzační tabulka Schöck Isokorb typ Vnitřní síly na mezi únosnosti (XC4), /atika (XC4), pevnostní třída betonu C25/30 M Rd,y [knm/prvek] ±6, ±8,9 Výška prvku H [mm] N Rd,z [knm/prvek] ,0 V Rd,x [knm/prvek] ±14,1 Schöck Isokorb typ Délka prvku [mm] 250 Tažené/tlačené pruty 3 8 Smykové pruty 2 6 b min [mm] u/atiky 160 h min [mm] stropní desky 160 Maximální vzdálenost dilatačních spar Přesáhne-li délka stavebního dílu maximální vzdálenost dilatačních spar e, je nutno opatřit venkovní betonové konstrukce dilatačními sparami kolmými k obvodové stěně, aby se omezilo namáhání konstrukce vlivem teplotních změn. U pevných bodů, jako jsou např. rohy balkónů, atik a ů, nesmí vzdálenost mezi pevným bodem a dilatační spárou přesáhnout e/2. atika / dilatační spára 2 smykový trn Schöck ESD-K typ typ typ typ typ e Schöck Isokorb typ : Řešení dilatační spáry se smykovým trnem posuvným ve směru své podélné osy, např. Schöck ESD-K Schöck Isokorb typ Vzdálenost dilatačních spar e [m] Tloušťka izolantu [mm] 13,0 5 Vzdálenosti od okraje Prvky Schöck Isokorb musí být v blízkosti dilatačních spar osazeny tak, aby byly dodrženy následující podmínky: Vzdálenost e R mezi izolantem a okrajem u resp. dilatační sparou v tomto u musí činit min. 10 mm. Vzdálenost e R mezi izolantem a okrajem stropní desky musí činit min. 75 mm. Vzdálenost e R mezi okrajovým otevřeným třmínkem prvku a okrajem stropní desky musí činit min. 100 mm. 138

7 Schöck Isokorb typ Vzdálenosti od okraje Schöck Isokorb typ - svislé zabudování: Pohled, vzdálenosti od okraje Schöck Isokorb typ - vodorovné zabudování: Pohled, vzdálenosti od okraje 5 Vzdálenosti od okraje Vzdálenosti od okraje stropní desky a od okraje u mohou být rozdílné. 139

8 Schöck Isokorb typ Popis výrobku krytí výztuže CV CV Schöck Isokorb typ : Příčný řez prvkem Schöck Isokorb typ : Podélný řez prvkem 5 Popis výrobku Je nutno dodržet následující požadavky na geometrii: min. tl. u resp. atiky b min = 160 mm, min. tl. stropní desky H min = 160 mm Další půdorysy a řezy jsou k dispozici ke stažení na Krytí výztuže Krytí výztuže CV prvku Schöck Isokorb typ je závislé na tloušťce u resp. stropní desky. Jelikož se pro výztuž u v oblasti prvku Schöck Isokorb užívá výhradně nerezové žebírkové betonářské oceli, nehrozí nebezpečí koroze. Výška prvku H [mm] Schöck Isokorb typ Krytí výztuže CV [mm]

9 Schöck Isokorb typ Požární bezpečnost Provedení prvků s požární odolností Schöck Isokorb typ : Příčný řez prvkem s R90 - protipožární desky po celém obvodu Schöck Isokorb typ : Podélný řez prvkem s R90 - protipožární desky po celém obvodu 141

10 Schöck Isokorb typ Přídavná stavební výztuž pos. 1 pos. 6 pos. 6 pos. 6 pos. 3 pos. 4 pos. 3 l 0 2h pos. 1 pos. 1 l 0 l 0 30 pos. 2 pos pos. 5 pos pos. 2 pos Schöck Isokorb typ - vodorovné zabudování: Přídavná stavební výztuž pos. 6 pos. 6 pos. 6 pos. 6 pos. 2 l 0 l 0 pos. 5 pos pos. 2 pos. 2 pos. 4 pos. 1 pos. 3 l 0 l 0 pos pos. 1 pos. 4 pos. 2 2h pos. 1 Schöck Isokorb typ - svislé zabudování: Přídavná stavební výztuž 142

11 Schöck Isokorb typ Přídavná stavební výztuž Doporučení pro přídavnou stavební výztuž V tabulce je udána plocha přídavné stavební výztuže stykované přesahem pro prvek Schöck Isokorb při 100% využití maximálního ohybového momentu na mezi únosnosti, pevnostní třída betonu C25/30. S přihlédnutím k platným konstrukčním předpisům navrženo: a s přídavné stavební výztuže a s tažených resp. tlačených prutů prvku Isokorb. Přídavná stavební výztuž Schöck Isokorb typ umístění Pos. 1 přídavná stavební výztuž stykovaná přesahem (XC4), /atika (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/prvek] na straně stropu 1,00 Délka přesahu l 0 [mm] na straně stropu 340 Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 na straně stropu/u 4 8 Pos. 3 otevřené třmínky jako závěsná výztuž Pos. 3 na straně stropu/u 8/250 Pos. 4 otevřené třmínky jako napojovací výztuž Pos. 4 na straně stropu 4 8 Pos. 5 konstrukční lemovací výztuž Pos. 5 na straně u 8/200 Délka přesahu l 0 [mm] na straně u 340 Pos. 6 přídavná stavební výztuž stykovaná přesahem Pos. 6 [cm²/prvek] na straně u 1,13 Délka přesahu l 0 [mm] na straně u

12 Schöck Isokorb typ Montážní návod - svislé zabudování ø8 ø 8/100 mm c2 h-c1-c2 B h c1 2h B B 3A B 3B B 3C a 3D l l0 10

13 Schöck Isokorb typ Montážní návod - svislé zabudování l 0 l 0 ø 8/100 mm 13 ø

14 Schöck Isokorb typ Montážní návod - vodorovné zabudování 1 6 l0 ø 8/100 mm ø mm 150 mm 3A 150 mm 7 3B 150 mm 3C 3D a 146
