HALFEN SYSTÉM SMYKOVÝCH TRNŮ HSD 07.1 BETON. Podle nové DIN Povolení stavebním dozorem č. Z
|
|
- Dušan Hruda
- před 9 lety
- Počet zobrazení:
Transkript
1 HALFEN SYSTÉM SMYKOVÝCH TRNŮ HSD 07.1 BETON Podle nové DIN Povolení stavebním dozorem č. Z
2 Úvod Dilatační spáry pro zabránění vázaného namáhání Účinky nezávislé na zatížení, které je nutno obzvláště respektovat, jsou: smršťování teplotní změny dotvarování rozdílné sedání Na tyto účinky je u velkých nosných konstrukcí nezbytné zavést konstrukční opatření. Dilatační spáry zamezují nekontrolovatelnému vzniku trhlin a z toho vyplývajících následných poruch jako netěsnosti a koroze. např. garáž osy pohybu dilatační spáry Problémy tradičních řešení Příklad 1: Základová nebo stropní deska: Řešení pomocí HALFEN systému smykových trnů HSD Výhody systému smykových trnů Halfen Konvenční smykové ozubení základové desky v důsledku smyku: drahé a náchylné k poškození Příklad 2: Napojení trámu: Ekonomicky a technicky bezvadné: provedení se smykovým trnem HALFEN HSD jednoduchá geometrie dilatační spáry jednoduché bednění a montáž úspora času jednoduché vedení výztuže získání dalšího prostoru vynecháním zdvojených podpěr ( viz strana 3) úspora nákladů a získání prostoru při etapové výstavbě ( viz strana 3) povoleno stavebním dozorem Německého ústavu stavební techniky, povolení Zulassung Z , český certifikát č vydal TZÚS Praha, s.p Nevýhoda: posuvné uložení na konzolu; vysoké náklady na bednění a výztuž, špatné využití prostoru v oblasti uložení Posuvné uložení se smykovým trnem pro velké zatížení; konzola pro uložení je zbytečná. Získáte další prostor! Snížíte náklady na projektování! 2
3 Použití Tradiční řešení dilatační spáry Dilatační spára se smykovým trnem Halfen a) Oblast použití HALFEN smykových trnů CRET pro velké zatížení ( viz strany 6 13) Realizace po úsecích Plochá stropní deska (řez) Napojení stropní desky pomocí konzoly (řez) Zdvojené sloupy nahrazeny jednotlivými (řez) Spojení u opěrné zdi (horizontální řez) V návaznosti na první pracovní záběr se provede obednění a umístí část trnu CRET. Dilatační spára v základové desce (řez) Napojení nosník/sloup (řez) Hotová deska se smykovým trnem HSD HALFEN. b) Oblast použití HALFEN jednotlivých smykových trnů ( viz strany 14 18) Dilatační spára s jednotlivými trny mezi dvěma volně vyloženými balkónovými deskami (pohled shora) balkón hrubá stavba balkón Spojení trnem v uložení železobetonového prefabrikovaného trámu na konzolu 3

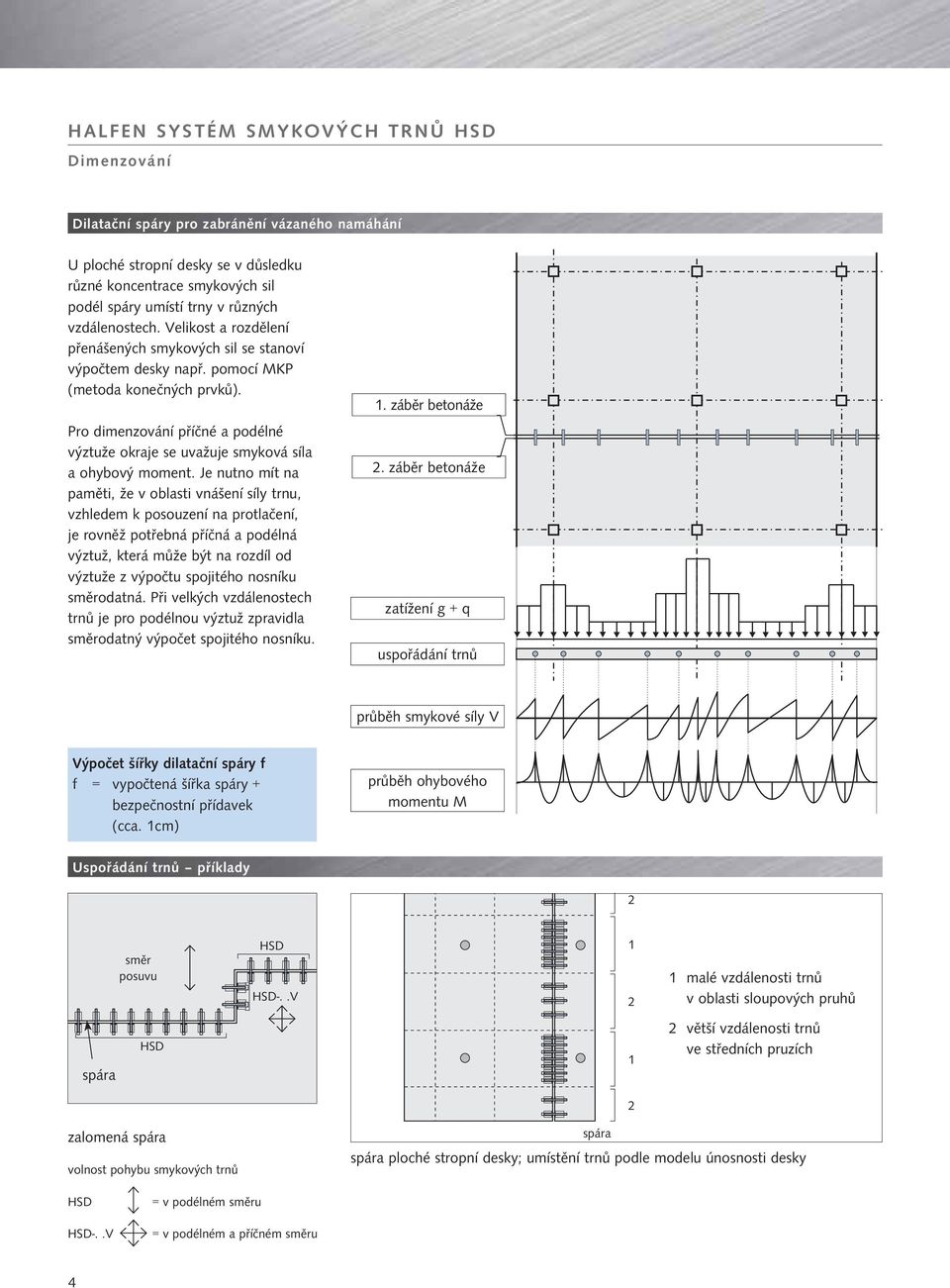

4 Dimenzování Dilatační spáry pro zabránění vázaného namáhání U ploché stropní desky se v důsledku různé koncentrace smykových sil podél spáry umístí trny v různých vzdálenostech. Velikost a rozdělení přenášených smykových sil se stanoví výpočtem desky např. pomocí MKP (metoda konečných prvků). Pro dimenzování příčné a podélné výztuže okraje se uvažuje smyková síla a ohybový moment. Je nutno mít na paměti, že v oblasti vnášení síly trnu, vzhledem k posouzení na protlačení, je rovněž potřebná příčná a podélná výztuž, která může být na rozdíl od výztuže z výpočtu spojitého nosníku směrodatná. Při velkých vzdálenostech trnů je pro podélnou výztuž zpravidla směrodatný výpočet spojitého nosníku. 1. záběr betonáže 2. záběr betonáže zatížení g + q uspořádání trnů průběh smykové síly V Výpočet šířky dilatační spáry f f = vypočtená šířka spáry + bezpečnostní přídavek (cca. 1cm) průběh ohybového momentu M Uspořádání trnů příklady 2 směr posuvu HSD..V malé vzdálenosti trnů v oblasti sloupových pruhů spára HSD 1 2 větší vzdálenosti trnů ve středních pruzích 2 zalomená spára volnost pohybu smykových trnů spára spára ploché stropní desky; umístění trnů podle modelu únosnosti desky HSD..V = v podélném směru = v podélném a příčném směru 4
5 Protipožární ochrana Protipožární manžety F V případě protipožárních požadavků na desky podle DIN 4102, část 2 doporučujeme zabudovat smykové trny HSD s protipožární manžetou. Manžeta se dodává o tloušťce 20 mm (d = 20) a 30 mm (d = 30). Pro větší šířku spáry lze obě manžety kombinovat. spárová deska (v rámci stavby) HALFEN protipožární manžeta HALFEN smykový trn 10 d f 20 příp. 30 schéma montáže protipožární manžety F Upozornění: protipožární manžety F jsou vyrobeny z materiálu, který v případě požáru napění a těsně uzavře spáru. Protipožární manžety F Výběr protipožárních manžet h Ø HALFEN Schubdorn HSD HALFEN HSD Shear Dowel Brandschutzmanschette F90 Fire Protection Pad F90 t=20mm t=30mm für for für for V b d HSD - F - CRET HSD - F pro smykové trny HSD s podélným posuvem A /07 Pro smykový trn HALFEN Označení h / b Ø d = 20 f 30 d = 30 f 40 Trn pro velké zatížení s podélným posuvem CRET 122 F-CRET d 120 / CRET 124 F-CRET d 130 / CRET 128 F-CRET d 140 / CRET 134 F-CRET d 160 / CRET 140 F-CRET d 180 / Jednotlivý trn s podélným posuvem Set 20 F 20 - d 110 / Set 22 F 22 - d 110 / Set 25 F 25 - d 110 / Set 30 F 30 - d 110 / příp. i j h i HALFEN Schubdorn HSD HALFEN HSD Shear Dowel Brandschutzmanschette F90 Fire Protection Pad F90 t=20mm t=30mm V HSD - F - CRET V d HSD - F V pro smykové trny HSD s podélným a příčným posuvem j b A /07 Trn pro velké zatížení s podélným a příčným posuvem CRET-122 V F-CRET 122 V - d 120 / CRET-124 V F-CRET 124 V - d 130 / CRET-128 V F-CRET 128 V - d 140 / CRET-134 V F-CRET 134 V - d 160 / CRET-140 V F-CRET 140 V - d 180 / Jednotlivý trn s podélným a příčným posuvem Set 20 V F 20 V - d 160 / Set 22 V F 22 V - d 160 / Set 25 V F 25 V - d 160 / Set 30 V F 30 V - d 160 / příklad objednání: protipožární manžeta pro trn typu tloušťka d F - CRET 124 V

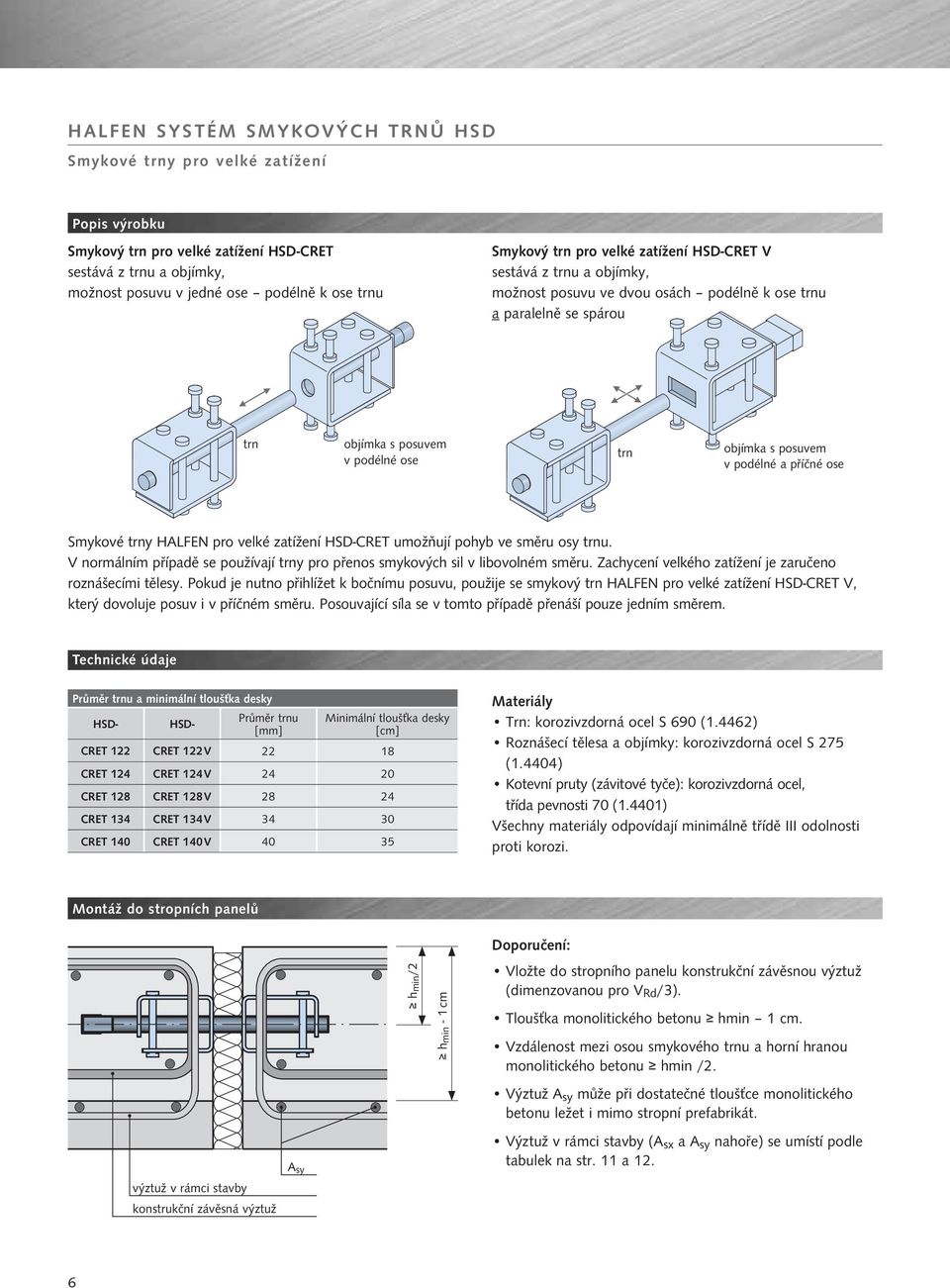

6 Smykové trny pro velké zatížení Popis výrobku Smykový trn pro velké zatížení CRET sestává z trnu a objímky, možnost posuvu v jedné ose podélně k ose trnu Smykový trn pro velké zatížení CRET V sestává z trnu a objímky, možnost posuvu ve dvou osách podélně k ose trnu a paralelně se spárou trn objímka s posuvem v podélné ose trn objímka s posuvem v podélné a příčné ose Smykové trny HALFEN pro velké zatížení CRET umožňují pohyb ve směru osy trnu. V normálním případě se používají trny pro přenos smykových sil v libovolném směru. Zachycení velkého zatížení je zaručeno roznášecími tělesy. Pokud je nutno přihlížet k bočnímu posuvu, použije se smykový trn HALFEN pro velké zatížení CRET V, který dovoluje posuv i v příčném směru. Posouvající síla se v tomto případě přenáší pouze jedním směrem. Technické údaje Průměr trnu a minimální tloušťka desky Průměr trnu Minimální tloušťka desky [cm] CRET 122 CRET 122 V CRET 124 CRET 124 V CRET 128 CRET 128 V CRET 134 CRET 134 V CRET 140 CRET 140 V Materiály Trn: korozivzdorná ocel S 690 (1.4462) Roznášecí tělesa a objímky: korozivzdorná ocel S 275 (1.4404) Kotevní pruty (závitové tyče): korozivzdorná ocel, třída pevnosti 70 (1.4401) Všechny materiály odpovídají minimálně třídě III odolnosti proti korozi. Montáž do stropních panelů Doporučení: hmin/2 hmin - 1 cm Vložte do stropního panelu konstrukční závěsnou výztuž (dimenzovanou pro V Rd /3). Tloušťka monolitického betonu hmin 1 cm. Vzdálenost mezi osou smykového trnu a horní hranou monolitického betonu hmin /2. Výztuž A sy může při dostatečné tloušťce monolitického betonu ležet i mimo stropní prefabrikát. výztuž v rámci stavby konstrukční závěsná výztuž A sy Výztuž v rámci stavby (A sx a A sy nahoře) se umístí podle tabulek na str. 11 a 12. 6
7 Smykové trny pro velké zatížení Výběr typů Objímka pohyb v podélném směru e roznášecí těleso Ø Trn Ø g f e P K roznášecí těleso e c b a f g Ø P Objímka V pohyb v podélném a příčném směru e q e c b roznášecí těleso a g f o P S e c b a Příklad objednání: HALFEN smykový trn pro velké zatížení stupeň zatížení V = posuv v příčném a podélném směru CRET 124 V P = bodové svařování K = ochranná krytka materiál PE S = zakrytí plechem Rozměry CRET 122 CRET 122 V CRET 124 CRET 124 V CRET 128 CRET 128 V CRET 134 CRET 134 V CRET 140 CRET 140 V Trn Objímka Objímka V Trn Objímka Objímka V Trn Objímka Objímka V Trn Objímka Objímka V Trn Objímka Objímka V a , , ,5 b , , ,5 c d e f g Ø 22 25, o q
8 Smykové trny pro velké zatížení Dimenzování V Rd = min (V Rd,s(Dorn) ; V Rd,c ; V Rd,ct ) V Rd,s návrhová hodnota odporu únosnosti oceli V Rd,c návrhová hodnota odporu poškození hrany betonu V Rd,ct návrhová hodnota odporu proti protlačení Z těchto tabulek bez nutnosti dalšího posouzení vyberete vhodný trn. Uváděná hodnota pro maximální návrhovou hodnotu odporu V Rd platí pouze při umístění přídavné výztuže podle tabulek na straně 11. Směrodatné návrhové hodnoty odporu V Rd [kn] smykových trnů CRET s podélným posuvem Smykový trn Tloušťka desky C20/25 C30/37 C40/50 Šířka spáry Šířka spáry Šířka spáry ,0 45,0 45,0 40,1 33,4 55,8 55,8 50,1 40,1 33,4 65,1 65,1 50,1 40,1 33, ,9 61,9 50,1 40,1 33,4 76,8 66,4 50,1 40,1 33,4 85,6 66,4 50,1 40,1 33,4 CRET ,2 66,4 50,1 40,1 33,4 85,6 66,4 50,1 40,1 33,4 85,6 66,4 50,1 40,1 33, ,6 66,4 50,1 40,1 33,4 85,6 66,4 50,1 40,1 33,4 85,6 66,4 50,1 40,1 33, ,6 66,4 50,1 40,1 33,4 85,6 66,4 50,1 40,1 33,4 85,6 66,4 50,1 40,1 33, ,0 62,0 62,0 52,0 43,4 77,0 77,0 65,0 52,0 43,4 89,7 84,8 65,0 52,0 43, ,4 79,4 65,0 52,0 43,4 98,2 84,8 65,0 52,0 43,4 105,7 84,8 65,0 52,0 43, ,4 84,8 65,0 52,0 43,4 105,7 84,8 65,0 52,0 43,4 105,7 84,8 65,0 52,0 43,4 CRET ,1 84,8 65,0 52,0 43,4 105,7 84,8 65,0 52,0 43,4 105,7 84,8 65,0 52,0 43, ,7 84,8 65,0 52,0 43,4 105,7 84,8 65,0 52,0 43,4 105,7 84,8 65,0 52,0 43, ,7 84,8 65,0 52,0 43,4 105,7 84,8 65,0 52,0 43,4 105,7 84,8 65,0 52,0 43, ,8 98,8 98,8 82,6 68,8 123,1 123,1 103,2 82,6 68,8 144,0 127,6 103,2 82,6 68, ,8 120,8 103,2 82,6 68,8 149,9 127,6 103,2 82,6 68,8 151,9 127,6 103,2 82,6 68, ,0 125,0 103,2 82,6 68,8 151,9 127,6 103,2 82,6 68,8 151,9 127,6 103,2 82,6 68,8 CRET ,4 127,6 103,2 82,6 68,8 151,9 127,6 103,2 82,6 68,8 151,9 127,6 103,2 82,6 68, ,0 127,6 103,2 82,6 68,8 151,9 127,6 103,2 82,6 68,8 151,9 127,6 103,2 82,6 68, ,3 127,6 103,2 82,6 68,8 151,9 127,6 103,2 82,6 68,8 151,9 127,6 103,2 82,6 68, ,9 127,6 103,2 82,6 68,8 151,9 127,6 103,2 82,6 68,8 151,9 127,6 103,2 82,6 68, ,5 184,5 177,5 147,9 123,3 226,8 207,1 177,5 147,9 123,3 236,7 207,1 177,5 147,9 123, ,3 187,3 177,5 147,9 123,3 234,5 207,1 177,5 147,9 123,3 236,7 207,1 177,5 147,9 123,3 CRET ,3 198,3 177,5 147,9 123,3 236,7 207,1 177,5 147,9 123,3 236,7 207,1 177,5 147,9 123, ,8 203,8 177,5 147,9 123,3 236,7 207,1 177,5 147,9 123,3 236,7 207,1 177,5 147,9 123, ,2 207,1 177,5 147,9 123,3 236,7 207,1 177,5 147,9 123,3 236,7 207,1 177,5 147,9 123, ,6 214,6 214,6 214,6 200,7 270,3 270,3 270,3 235,5 200,7 309,4 305,1 270,3 235,5 200, ,1 220,1 220,1 220,1 200,7 277,3 277,3 270,3 235,5 200,7 326,9 305,1 270,3 235,5 200,7 CRET ,8 230,8 230,8 230,8 200,7 291,4 291,4 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200, ,5 241,5 241,5 235,5 200,7 305,2 305,1 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200, ,6 267,6 267,6 235,5 200,7 339,2 305,1 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200, ,2 259,2 259,2 235,5 200,7 321,9 305,1 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200, ,2 266,2 266,2 235,5 200,7 331,7 305,1 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200,7 CRET ,2 280,2 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200, ,9 293,9 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200,7 327,4 305,1 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200, ,9 305,1 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200,7 339,9 305,1 270,3 235,5 200,7 Únosnosti pro beton třídy C 25/30 a C35/40 lze provést interpolací. Hodnoty platí při zvýšeném vyztužení podle tabulky strana 11. = směrodatná je únosnost oceli = směrodatné je poškození hrany betonu = směrodatné je protlačení 8
9 Smykové trny pro velké zatížení Dimenzování Uváděné hodnoty pro maximální návrhové hodnoty odporu V Rd platí pouze při umístění přídavné výztuže podle tabulek na straně 12. Směrodatné návrhové hodnoty odporu V Rd [kn] smykových trnů CRET V s podélným a příčným posuvem Smykový trn Tloušťka desky C20/25 C30/37 C40/50 Šířka spáry Šířka spáry Šířka spáry ,6 37,6 37,6 36,1 30,1 46,5 46,5 45,1 36,1 30,1 54,1 54,1 45,1 36,1 30, ,5 50,5 45,1 36,1 30,1 62,4 59,8 45,1 36,1 30,1 72,5 59,8 45,1 36,1 30,1 CRET ,3 59,8 45,1 36,1 30,1 77,0 59,8 45,1 36,1 30,1 77,0 59,8 45,1 36,1 30,1 122 V ,5 59,8 45,1 36,1 30,1 77,0 59,8 45,1 36,1 30,1 77,0 59,8 45,1 36,1 30, ,0 59,8 45,1 36,1 30,1 77,0 59,8 45,1 36,1 30,1 77,0 59,8 45,1 36,1 30, ,4 52,4 52,4 46,8 39,0 64,8 64,8 58,5 46,8 39,0 75,4 75,4 58,5 46,8 39, ,4 65,4 58,5 46,8 39,0 80,7 76,3 58,5 46,8 39,0 93,7 76,3 58,5 46,8 39, ,6 70,6 58,5 46,8 39,0 87,4 76,3 58,5 46,8 39,0 95,1 76,3 58,5 46,8 39,0 CRET 124 V ,3 76,3 58,5 46,8 39,0 95,1 76,3 58,5 46,8 39,0 95,1 76,3 58,5 46,8 39, ,6 76,3 58,5 46,8 39,0 95,1 76,3 58,5 46,8 39,0 95,1 76,3 58,5 46,8 39, ,1 76,3 58,5 46,8 39,0 95,1 76,3 58,5 46,8 39,0 95,1 76,3 58,5 46,8 39, ,5 81,5 81,5 74,4 62,0 101,3 101,3 92,9 74,4 62,0 118,2 114,8 92,9 74,4 62, ,9 84,9 84,9 74,4 62,0 105,7 105,7 92,9 74,4 62,0 123,5 114,8 92,9 74,4 62, ,3 88,3 88,3 74,4 62,0 110,0 110,0 92,9 74,4 62,0 128,7 114,8 92,9 74,4 62,0 CRET ,6 111,6 92,9 74,4 62,0 136,8 114,8 92,9 74,4 62,0 136,8 114,8 92,9 74,4 62,0 128 V ,2 114,8 92,9 74,4 62,0 136,8 114,8 92,9 74,4 62,0 136,8 114,8 92,9 74,4 62, ,5 114,8 92,9 74,4 62,0 136,8 114,8 92,9 74,4 62,0 136,8 114,8 92,9 74,4 62, ,8 114,8 92,9 74,4 62,0 136,8 114,8 92,9 74,4 62,0 136,8 114,8 92,9 74,4 62, ,1 155,1 155,1 133,1 110,9 193,7 186,4 159,8 133,1 110,9 213,1 186,4 159,8 133,1 110, ,7 157,7 157,7 133,1 110,9 197,1 186,4 159,8 133,1 110,9 213,1 186,4 159,8 133,1 110,9 CRET ,8 167,8 159,8 133,1 110,9 210,2 186,4 159,8 133,1 110,9 213,1 186,4 159,8 133,1 110,9 134 V ,8 172,8 159,8 133,1 110,9 213,1 186,4 159,8 133,1 110,9 213,1 186,4 159,8 133,1 110, ,7 177,7 159,8 133,1 110,9 213,1 186,4 159,8 133,1 110,9 213,1 186,4 159,8 133,1 110, ,5 182,5 182,5 182,5 180,7 229,6 229,6 229,6 211,9 180,7 270,3 270,3 243,3 211,9 180, ,5 187,5 187,5 187,5 180,7 236,0 236,0 236,0 211,9 180,7 278,0 274,6 243,3 211,9 180,7 CRET ,4 197,4 197,4 197,4 180,7 248,8 248,8 243,3 211,9 180,7 293,4 274,6 243,3 211,9 180,7 140 V ,1 207,1 207,1 207,1 180,7 261,4 261,4 243,3 211,9 180,7 305,9 274,6 243,3 211,9 180, ,8 230,8 230,8 211,9 180,7 292,3 274,6 243,3 211,9 180,7 305,9 274,6 243,3 211,9 180, ,9 233,9 233,9 211,9 180,7 291,2 274,6 243,3 211,9 180,7 305,9 274,6 243,3 211,9 180,7 CRET ,5 246,5 243,3 211,9 180,7 305,9 274,6 243,3 211,9 180,7 305,9 274,6 243,3 211,9 180,7 140 V 277,1 274,6 243,3 211,9 180,7 305,9 274,6 243,3 211,9 180,7 305,9 274,6 243,3 211,9 180, ,9 274,6 243,3 211,9 180,7 305,9 274,6 243,3 211,9 180,7 305,9 274,6 243,3 211,9 180,7 Únosnosti pro beton třídy C 25/30 a C35/40 lze provést interpolací. Hodnoty platí při zvýšeném vyztužení podle tabulky strana 12. = směrodatná je únosnost oceli = směrodatné je poškození hrany betonu = směrodatné je protlačení Zvláštní posouzení únosnosti betonu (protlačení a poškození hrany betonu) se provede: u odlišné výztuže v kuželu roznášení síly při nedodržení vzdáleností trnů (vzdálenost menší jak minimální) při použití větších tlouštěk desek 9
10 Smykové trny pro velké zatížení Výztuž v rámci stavby průběh trhlin poškození hrany betonu x y A sx,1 A sx,2 A sy třmínky oboustranně jako vertikální závěsná výztuž třmínky po obou stranách v oblasti protlačení podélná výztuž rovnoběžně s okrajem Montážní rozměry Minimální vzdálenosti CRET- CRET- Průměr trnu Minimální tloušťka desky h min [cm] Kritická vzdálenost trnů e = 3 d m +l c1 [cm] Minimální vzdálenost trnů e min = 1,5 h min [cm] Minimální vzdálenost od okraje a r = 0,75 h min [cm] V V V V V K uskutečnění liniového uložení se doporučuje nepřekračovat hodnotu osové vzdálenosti trnů 5 h. Jsou-li hodnoty kritické vzdálenosti trnů menší než udává tabulka, musí být provedeno zvláštní posouzení na protlačení podle DIN e = osová vzdálenost mezi trny e min = minimální vzdálenost trnů a r d m = minimální vzdálenost od okraje = střední statická účinná výška 10
11 Smykové trny pro velké zatížení Výztuž v rámci stavby Smykové trny pro velké zatížení CRET s podélným posuvem Typ CRET 122 CRET 124 CRET 128 CRET 134 CRET 140 CRET 140 Tloušťka desky c nom Vzdálenosti výztuže Výztuž v rámci stavby l c1 /2 l c2 /2 l c3 /2 l c4 /2 e y,n e x,1 e x,2 e x,n A sx,1 A sx,2 A sx, Ø 12 4 Ø 12 2 Ø Ø 14 4 Ø 14 2 Ø Ø 16 4 Ø 16 2 Ø Ø 14 4 Ø 14 3 Ø Ø 14 4 Ø 14 2 Ø Ø 16 4 Ø 16 2 Ø Ø 14 4 Ø 14 3 Ø Ø 16 4 Ø 16 3 Ø Ø 14 6 Ø 14 3 Ø Ø Ø 16 6 Ø 16 4 Ø Ø Ø Ø 14 6 Ø 14 5 Ø Ø 16 8 Ø 16 5 Ø Ø 16 6 Ø Ø Ø 16 7 Ø Ø Ø Ø 16 8 Ø 16 7 Ø Ø 16 8 Ø 16 8 Ø Ø Ø 16 8 Ø Ø Ø 16 8 Ø Ø Ø 16 9 Ø Ø 20 8 Ø 20 7 Ø Ø 20 8 Ø 20 7 Ø Ø 20 8 Ø 20 8 Ø Ø Ø 20 8 Ø Ø Ø 20 9 Ø Ø Ø 25 9 Ø 25 Zvýšené vyztužení pro vyšší únosnosti podle tabulky na straně 8. 11
12 Smykové trny pro velké zatížení Výztuž v rámci stavby Smykové trny pro velké zatížení CRET s podélným a příčným posuvem Typ CRET 122 V Tloušťka desky c nom 25 Vzdálenosti výztuže Výztuž v rámci stavby l c1 /2 l c2 /2 l c3 /2 l c4 /2 e y,n e x,1 e x,2 e x,n A sx,1 A sx,2 A sx, Ø 12 4 Ø 12 1 Ø Ø 14 4 Ø 14 1 Ø 14 4 Ø Ø Ø Ø 14 4 Ø 14 1 Ø Ø Ø 16 1 Ø Ø 16 CRET 124 V Ø 14 4 Ø 14 2 Ø Ø 16 4 Ø 16 2 Ø Ø 14 6 Ø 14 2 Ø CRET V Ø 16 6 Ø 16 2 Ø Ø Ø 16 CRET Ø V Ø 16 8 Ø Ø Ø 16 8 Ø 16 6 Ø 16 CRET Ø V Ø Ø 16 7 Ø Ø Ø 16 7 Ø Ø 20 8 Ø 20 6 Ø 20 CRET Ø Ø 20 7 Ø V Ø Ø 20 7 Ø Ø Ø 25 7 Ø 25 Zvýšené vyztužení pro vyšší únosnosti podle tabulky na straně 9. 1 Ø 16 12
13 Smykové trny pro velké zatížení Montážní návod pro smykové trny pro velké zatížení CRET trn roznášecí těleso objímka deska k připevnění objímky na bednění (pomocí hřebíků) První záběr betonáže Objímky se upevní hřebíky na bednění (obr. 1 a 2). Objímky musí přesně kopírovat směr posuvu. Etiketa nalepená přes otvor objímky chrání objímku proti pronikání betonu, proto ji neodstraňujte. Přídavná a závěsná výztuž v rámci stavby se zabuduje podle údajů statika a podle armovacího výkresu výztuže. objímky CRET připevněné hřebíky na bednění Druhý záběr betonáže Po odbednění prvního záběru betonáže se do spáry vloží výplňový materiál (obr. 3). Šířka spáry uvedená v projektových podkladech musí být přesně dodržena. Výplňový materiál se vloží do spáry tak, aby bylo možno zavést trny do objímky. Potřebná přídavná výztuž se zabuduje podle údajů statika a armovacího výkresu výztuže. Použití smykových trnů je přípustné bez dalších ekologických opatření podle DIN V případě vyšších ekologických nároků na antikorozní ochranu se doporučuje natřít trny a objímku antikorozní hmotou, např. na bázi petrolátů. Pokud armovací výkres výztuže stanoví i zvláštní požadavky na délku požární odolnosti, použije se jako výplňová hmota spár nehořlavý materiál (např. minerální vlna s objemovou hmotností ca 110 kg/m 3 podle DIN 4102 T 4). V případě požadavků na požární odolnost desky podle DIN 4102, část 2 doporučujeme montáž smykových trnů HALFEN HSD s protipožárními manžetami (srov. str. 5). obr. 1 obr. 2 Přídavná a závěsná výztuž (rámci stavby) 1. záběr betonáže 2. záběr betonáže boční pohled čelní pohled obr. 3 HALFEN smykový trn CRET přídavná a závěsná výztuž výplňový materiál šířka spáry 13
14 Jednotlivé smykové trny Popis výrobku Jednotlivé smykové trny HALFEN HSD umožňují posuv v ose prutu. V normálním případě se používají trny pro přenos smykových sil v libovolném směru. Pokud musí být uvažován i boční posuv, použijí se objímky SV umožňující příčný posuv, tzn. smyková síla se přenáší pouze jedním směrem. Objímka S (s podélným posuvem) materiál: korozivzdorná ocel A2 D S délka objímky L H Jednotlivý smykový trn D materiál/provedení: A4 = korozivzdorná ocel W / FV = ocel S355, žárově zinkovaná (pouze ve spojení s objímkou P = plast) délka trnu L Objímka SV (s podélným a příčným posuvem) Jednotlivý smykový trn P (s podélným posuvem) materiál: korozivzdorná ocel A2 materiál plast (pouze ve spojení s trnem provedení FV = žárově zinkované) D SV D P délka objímky L H délka objímky L H Rozměry jednotlivých trnů a objímek Typ trnu Jednotlivý smykový trn Objímka P, -S Objímka SV Trn Ø Délka trnu L Délka objímky L H Deska pro připevnění hřebíky Šířka/výška Délka objímky L H Deska pro připevnění hřebíky Šířka/výška D / /80 D / /80 D / /80 D / /80 Příklady objednání Trn: D 22 -A4 Objímka: SV 22 Sada (trn + objímka): SET 22 V -A4 HALFEN smykový trn HALFEN objímka HALFEN smykový trn sada průměr - S = korozivzdorná ocel A2 o průměru trnu A4 = korozivzdorná ocel A4 - SV = dto., s příčným a podélným posuvem V = objímka s příčným a podélným posuvem - P = plast A4 = trn korozivzdorná ocel A4, pro trn o průměru objímka S/SV = korozivzdorná ocel A2 14
15 Jednotlivé smykové trny Dimenzování Minimální vzdálenosti, tloušťky desek, vzdálenosti třmínků Trn Ø Objímka Třmínek Ø Tloušťka desky Vzdálenost třmínků Potřebná vzdálenost trnů Vzdálenost od okraje d s h min l c e min a r S P SV l c = vzdálenost prvních třmínků u trnu h min = minimální tloušťka desky e min = minimální osová vzdálenost mezi jednotlivými trny a r = minimální vzdálenost od okraje Ø d s Ø d s hmin f a r e min e min l c Dimenzování pro nevyztužený beton Návrhové hodnoty odporu (únosnosti) D v nevyztuženém betonu podle sešitu 346, DAfStb únosnost oceli: V Rd,s = f µ 1,25 (f yk /( MS ) W /(f+ø) únosnost betonu: V Rd,c = 0,4 f ck Ø 2,1 /(333+12,2 f) 0,4 = (α ( MW )/ 3 kde: f µ = 0,9 redukční faktor v důsledku tření [-] f yk = mez kluzu [N/mm 2 ] f ck = charakteristická válcová pevnost betonu v tlaku [N/mm 2 ] f = šířka spáry Ø = průměr smykového trnu W = průřezový modul [mm 3 ] ( MS = součinitel bezpečnosti materiálu pro ocel [-] jednotlivé smykové trny HALFEN D nepodléhají povolení stavebním dozorem α = 0,85 (zohledněn dlouhodobý účinek) ( MW = 1,425 (střední hodnota z ( G = 1,35 a ( Q = 1,5) minimální vzdálenost osy trnu od okraje a r = 8 Ø (všemi směry) minimální osová vzdálenost e = 16 Ø Návrhové hodnoty odporu V Rd,s a V Rd,c [kn] Typ trnu D 20 Třída betonu Trn-Ø Minimální tloušťka desky Návrhové hodnoty odporu [kn] pro šířku spáry f ,5 7,1 5,7 4,8 D ,6 9,0 7,3 6,1 C20/25 D ,2 12,0 9,9 8,4 D ,2 17,5 14,5 12,3 15

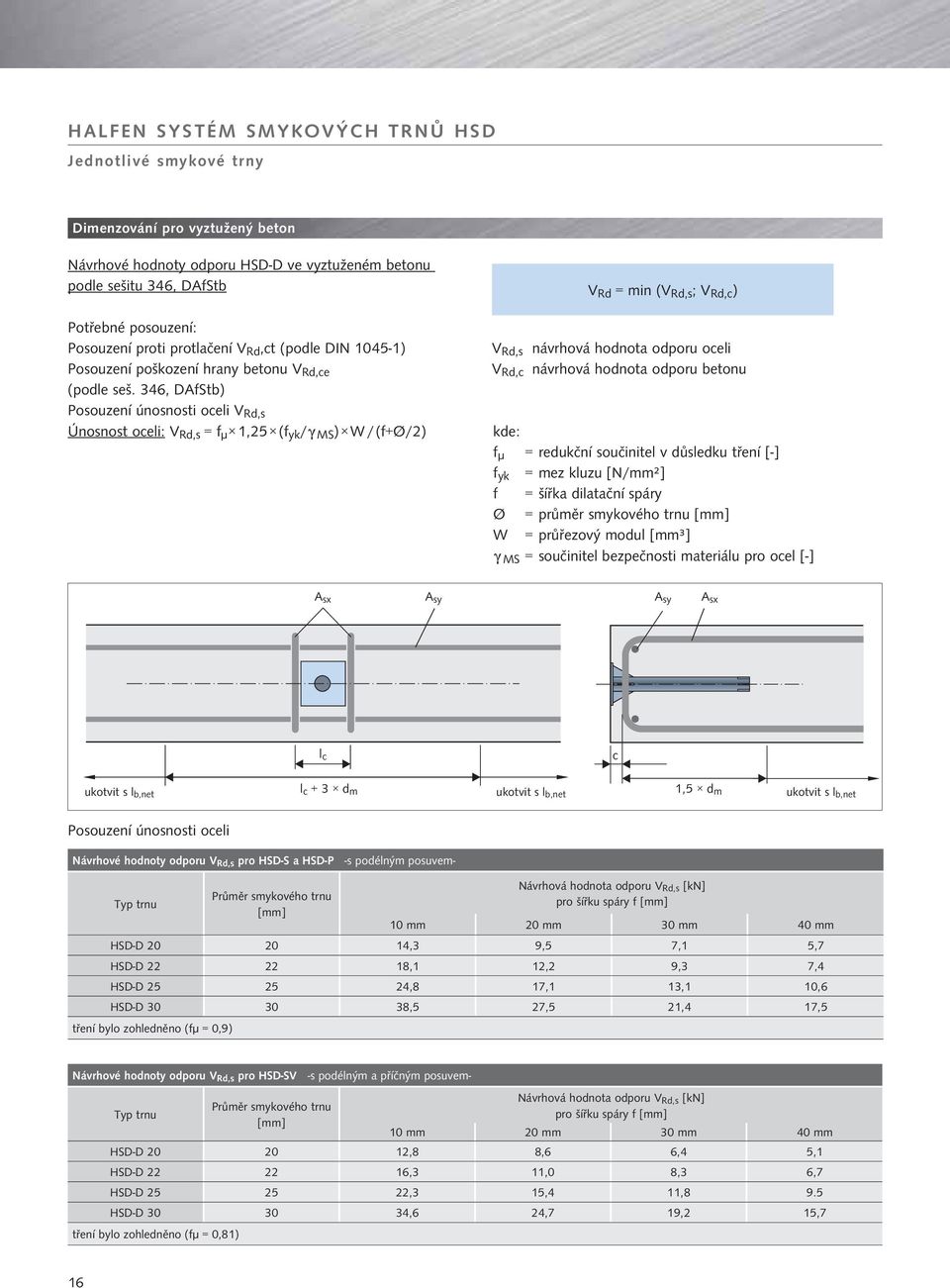

16 Jednotlivé smykové trny Dimenzování pro vyztužený beton Návrhové hodnoty odporu D ve vyztuženém betonu podle sešitu 346, DAfStb Potřebné posouzení: Posouzení proti protlačení V Rd,ct (podle DIN ) Posouzení poškození hrany betonu V Rd,ce (podle seš. 346, DAfStb) Posouzení únosnosti oceli V Rd,s Únosnost oceli: V Rd,s = f µ 1,25 (f yk /( MS ) W / (f+ø/2) V Rd = min (V Rd,s ; V Rd,c ) V Rd,s návrhová hodnota odporu oceli V Rd,c návrhová hodnota odporu betonu kde: f µ = redukční součinitel v důsledku tření [-] f yk = mez kluzu [N/mm²] f = šířka dilatační spáry Ø = průměr smykového trnu W = průřezový modul [mm³] ( MS = součinitel bezpečnosti materiálu pro ocel [-] A sx A sy A sy A sx l c c ukotvit s l b,net l c + 3 d m ukotvit s l b,net 1,5 d m ukotvit s l b,net Posouzení únosnosti oceli Návrhové hodnoty odporu V Rd,s pro S a P -s podélným posuvem- Průměr smykového trnu Návrhová hodnota odporu V Rd,s [kn] pro šířku spáry f Typ trnu 10 mm 20 mm 30 mm 40 mm D ,3 9,5 7,1 5,7 D ,1 12,2 9,3 7,4 D ,8 17,1 13,1 10,6 D ,5 27,5 21,4 17,5 tření bylo zohledněno (fµ = 0,9) Návrhové hodnoty odporu V Rd,s pro SV -s podélným a příčným posuvem- Typ trnu Průměr smykového trnu Návrhová hodnota odporu V Rd,s [kn] pro šířku spáry f 10 mm 20 mm 30 mm 40 mm D ,8 8,6 6,4 5,1 D ,3 11,0 8,3 6,7 D ,3 15,4 11,8 9.5 D ,6 24,7 19,2 15,7 tření bylo zohledněno (fµ = 0,81) 16
17 Jednotlivé smykové trny Dimenzování pro vyztužený beton Posouzení únosnosti betonu Směrodatná hodnota pro únosnost betonu je nejmenší návrhová hodnota odporu z posouzení poškození hrany betonu a protlačení: Asx = výztuž třmínky Asy = podélná výztuž lc = vzdálenost prvních třmínků u trnu Návrhové hodnoty odporu V Rd,c pro HSC-S a P -s podélným posuvem- Typ trnu D 20 D 22 D 25 D 30 tření bylo zohledněno (fµ = 1,0) Tloušťka desky h c nom Návrhová hodnota odporu Výztuž v rámci stavby Vzdálenost V Rd,c [kn] A sx A sy I c C20/ , , , , , , , , , , , , , , , , , ,2 2 Ø 10 2 Ø Ø 10 2 Ø Ø12 2 Ø Ø 14 2 Ø Návrhové hodnoty odporu V Rd,c pro SV -s podélným a příčným posuvem- Typ trnu D 20 D 22 D 25 D 30 tření bylo zohledněno (fµ = 0,9) Návrhová hodnota odporu Výztuž v rámci stavby Vzdálenost Tloušťka desky h c nom V Rd,c [kn] A sx A sy I c C20/ ) 30 2 Ø 10 2 Ø , , , , , , , , , , , , , , ,7 5) žádná závěsná výztuž v kuželu roznášení síly 5) 5) 2 Ø 10 2 Ø Ø12 2 Ø Ø 14 2 Ø
18 Jednotlivé smykové trny Montážní návod pro jednotlivé smykové trny HSD 1 1. Upevnění na bednění Objímku upevněte hřebíky do zvolené polohy. Důležité: objímka musí být přesně usazena ve směru posuvu. POZOR: neodstraňujte nálepky. Chrání objímku proti pronikání čerstvého betonu Výztuž Uložení přídavné výztuže a závěsné výztuže, stejně jako i výztuže desky v první části. 3, 4 3. Ochranná nálepka Po betonáži a odbednění můžete ochrannou nálepku z pouzdra odstranit. 4. Spárovací vložka Umístěte spárovací vložku. Přesně označte polohu pouzder smykových trnů. 5a 5. a) Smykový trn Trn vhodný pro objímku se nyní prostrčí spárovací vložkou a zasune do objímky až na doraz (bezpečnostní zátka). 5b 5. b) Smykový trn V případě požadavků na požární odolnost podle DIN 4102 se ve spárové vložce (v rámci stavby) udělá v místě trnu vybrání pro HALFEN protipožární manžetu. protipožární manžeta F 6 6. Betonáž Uložení výztuže (v rámci stavby) a betonáž druhé části. 18
