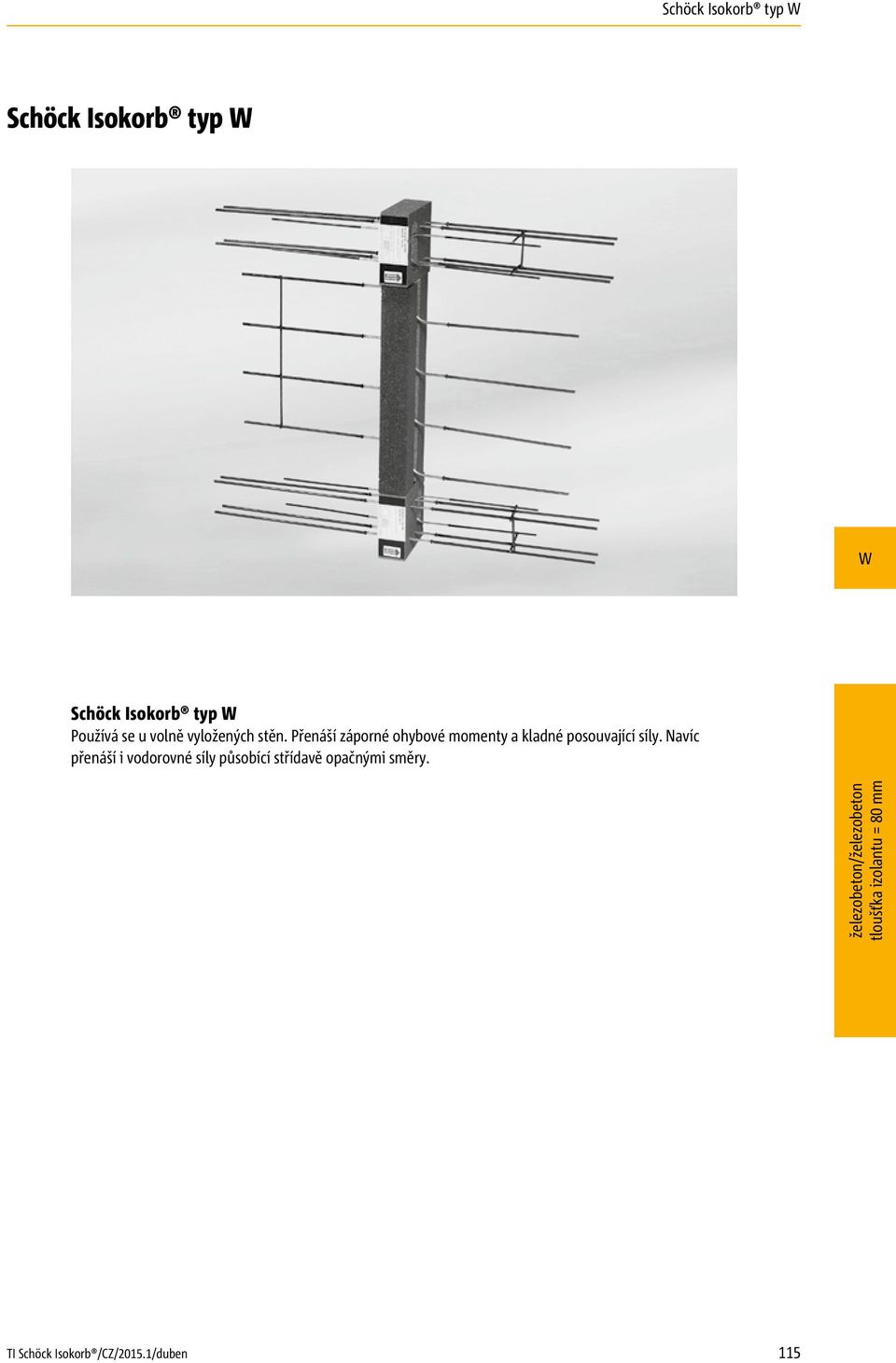

1 Schöck Isokorb typ Schöck Isokorb typ Používá se u volně vyložených stěn. Přenáší záporné ohybové momenty a kladné posouvající síly. Navíc přenáší i vodorovné síly působící střídavě opačnými směry. 115

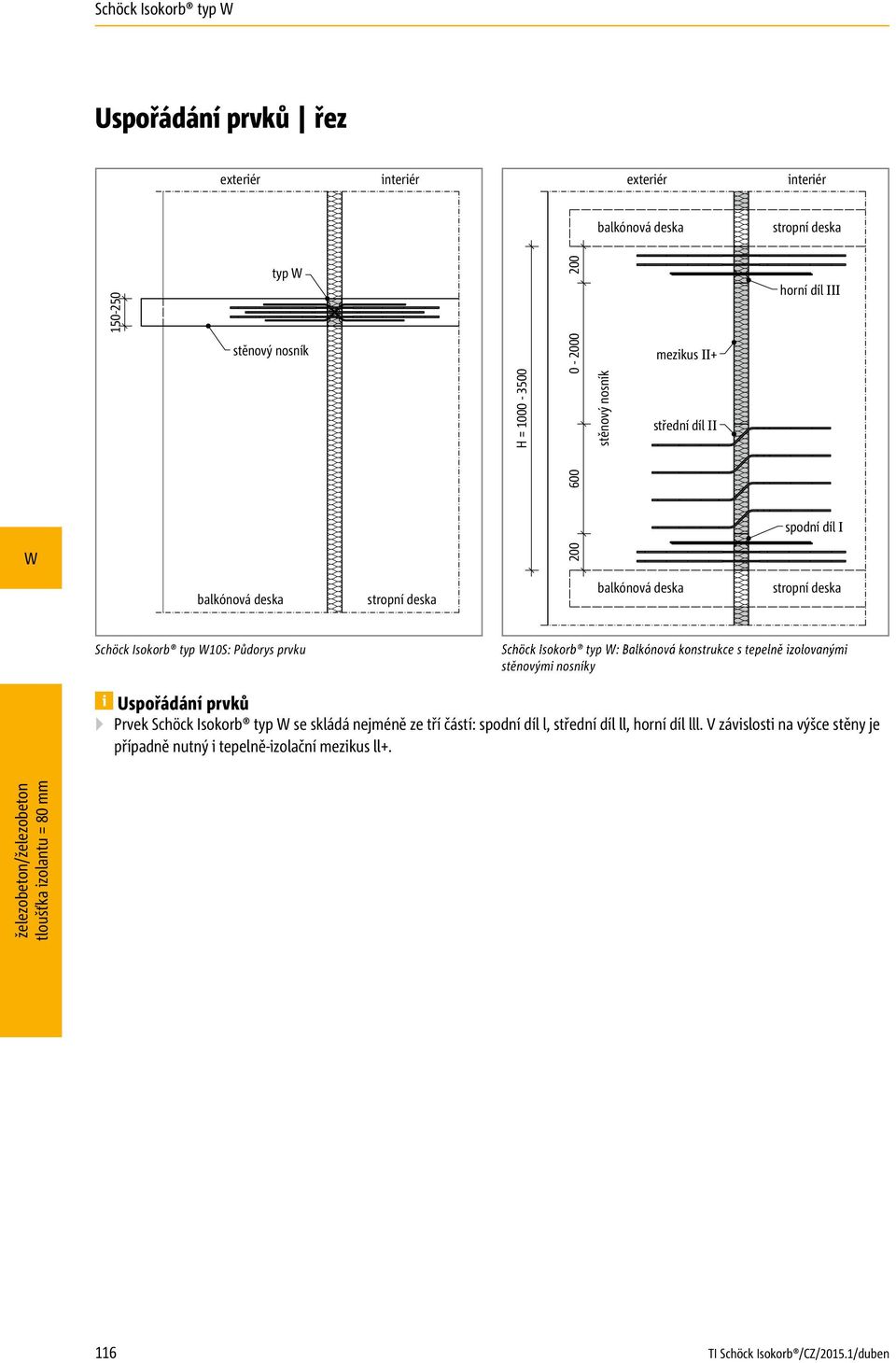

2 Uspořádání prvků řez exteriér interiér exteriér interiér balkónová deska stropní deska typ stěnový nosník stěnový nosník mezikus ΙΙ+ střední díl ΙΙ horní díl ΙΙΙ spodní díl Ι balkónová deska stropní deska balkónová deska stropní deska Schöck Isokorb typ 10S: Půdorys prvku Schöck Isokorb typ : Balkónová konstrukce s tepelně izolovanými stěnovými nosníky 5 Uspořádání prvků Prvek Schöck Isokorb typ se skládá nejméně ze tří částí: spodní díl l, střední díl ll, horní díl lll. V závislosti na výšce stěny je případně nutný i tepelně-izolační mezikus ll+. 116

3 Typové varianty označení Varianty prvku Schöck Isokorb typ Prvek Schöck Isokorb typ je k dispozici v následujících variantách: Třída únosnosti: 10S a 20M Geometrie napojení s přímými pruty U = se zahnutými pruty směrem dolů Tloušťka izolantu: 80 mm Výška: mm Šířka: B = mm Třída požární odolnosti: R0 (standard), R90 5 Varianty V objednávce udejte požadované rozměry. Typové označení v projektové dokumentaci typ/třída únosnosti šířka/výška prvku Isokorb požární odolnost 10S -B/H=180/0-R90 117

4 Dimenzování - C25/30 Schöck Isokorb typ 10S 20M Vnitřní síly na mezi únosnosti Výška prvku H [mm] pevnost betonu C25/30 M Rd,y [knm/prvek] ,5-122, ,2-195, ,0-267, ,7-340,3 V Rd,z [kn/prvek] ,9 94,7 V Rd,y [kn/prvek] ±15,4 ±15,4 Schöck Isokorb typ 10S 20M Tažená výztuž Tlačená výztuž Smykové pruty - svisle Smykové pruty - vodorovně 2 x x 2 6 Min B u R0 v mm Min B u R90 v mm Objednání prvku Schöck Isokorb typ Vzhledem k různým geometriím a velmi odlišným vnitřním silám ve stěnových nosnících nejsou u tohoto typu k dispozici standardní prvky. Společnost Schöck Vám pomůže najít optimální individuální řešení i v komplikovaných případech. Naše projekční a poradenská kancelář pro Vás zpracuje konkrétní návrh v podobě bezplatné a nezávazné nabídky obsahující všechny nutné výpočty a výkresy. Zašlete nám laskavě následující projektové podklady: Ohybový moment ve vetknutí Výška prvku M Ed,y knm H = mm Svislá posouvající síla Tloušťka prvku V Ed,z kn B = mm V Ed,y Vodorovná posouvající síla kn Je nutno uvést návrhové hodnoty působících vnitřních sil! Případné tahové síly R0 N Ed,x kn R90 N Ed,x Případné tlakové síly kn 5 Pokyny pro návrh Zašlete nám všechny řezy a půdorysy potřebné pro výpočet atypického prvku pro napojení stěnového nosníku. 118

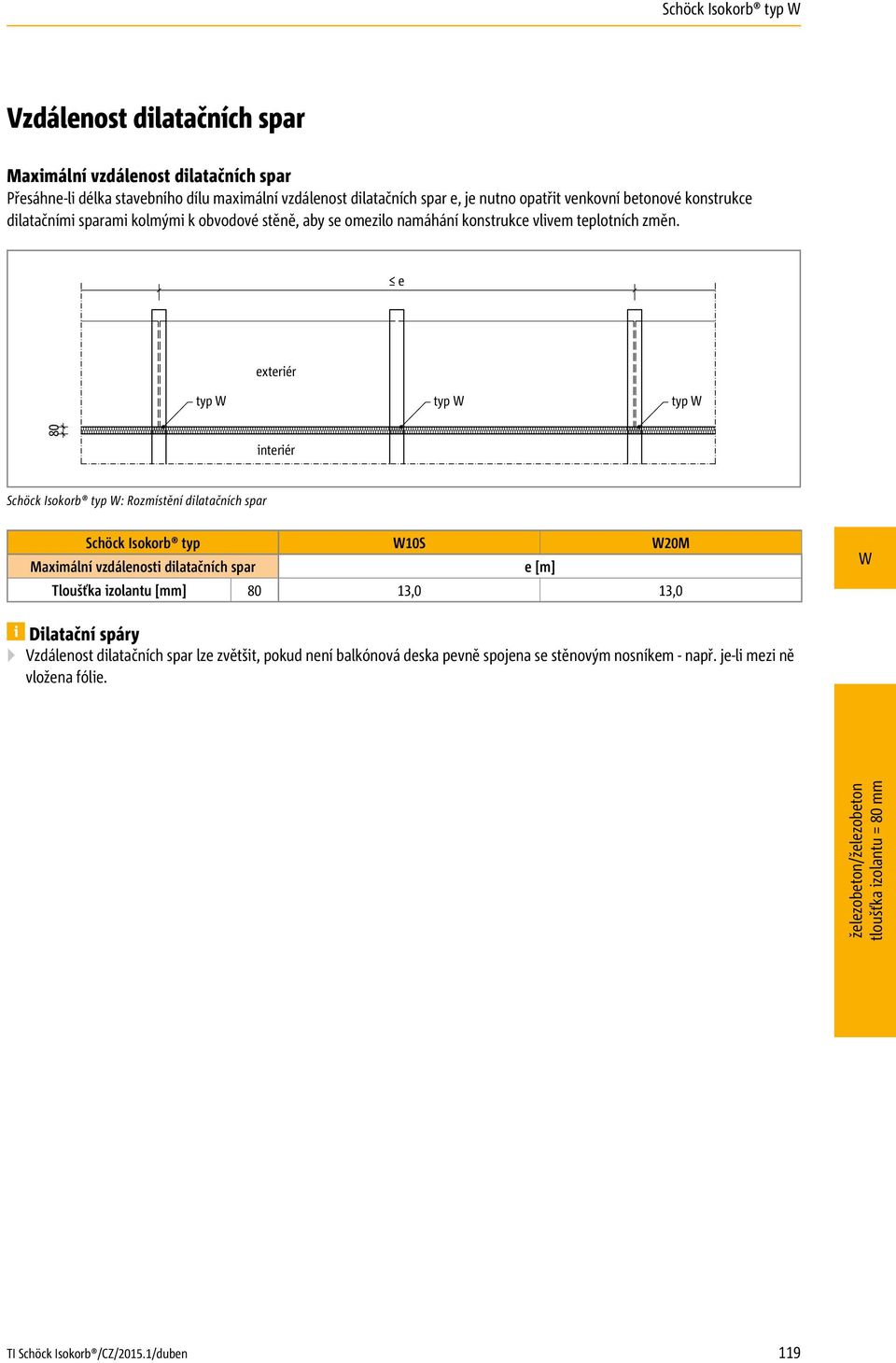

5 Vzdálenost dilatačních spar Maximální vzdálenost dilatačních spar Přesáhne-li délka stavebního dílu maximální vzdálenost dilatačních spar e, je nutno opatřit venkovní betonové konstrukce dilatačními sparami kolmými k obvodové stěně, aby se omezilo namáhání konstrukce vlivem teplotních změn. e exteriér typ typ typ 80 interiér Schöck Isokorb typ : Rozmístění dilatačních spar Schöck Isokorb typ 10S 20M Maximální vzdálenosti dilatačních spar e [m] Tloušťka izolantu [mm] 80 13,0 13,0 5 Dilatační spáry Vzdálenost dilatačních spar lze zvětšit, pokud není balkónová deska pevně spojena se stěnovým nosníkem - např. je-li mezi ně vložena fólie. 119

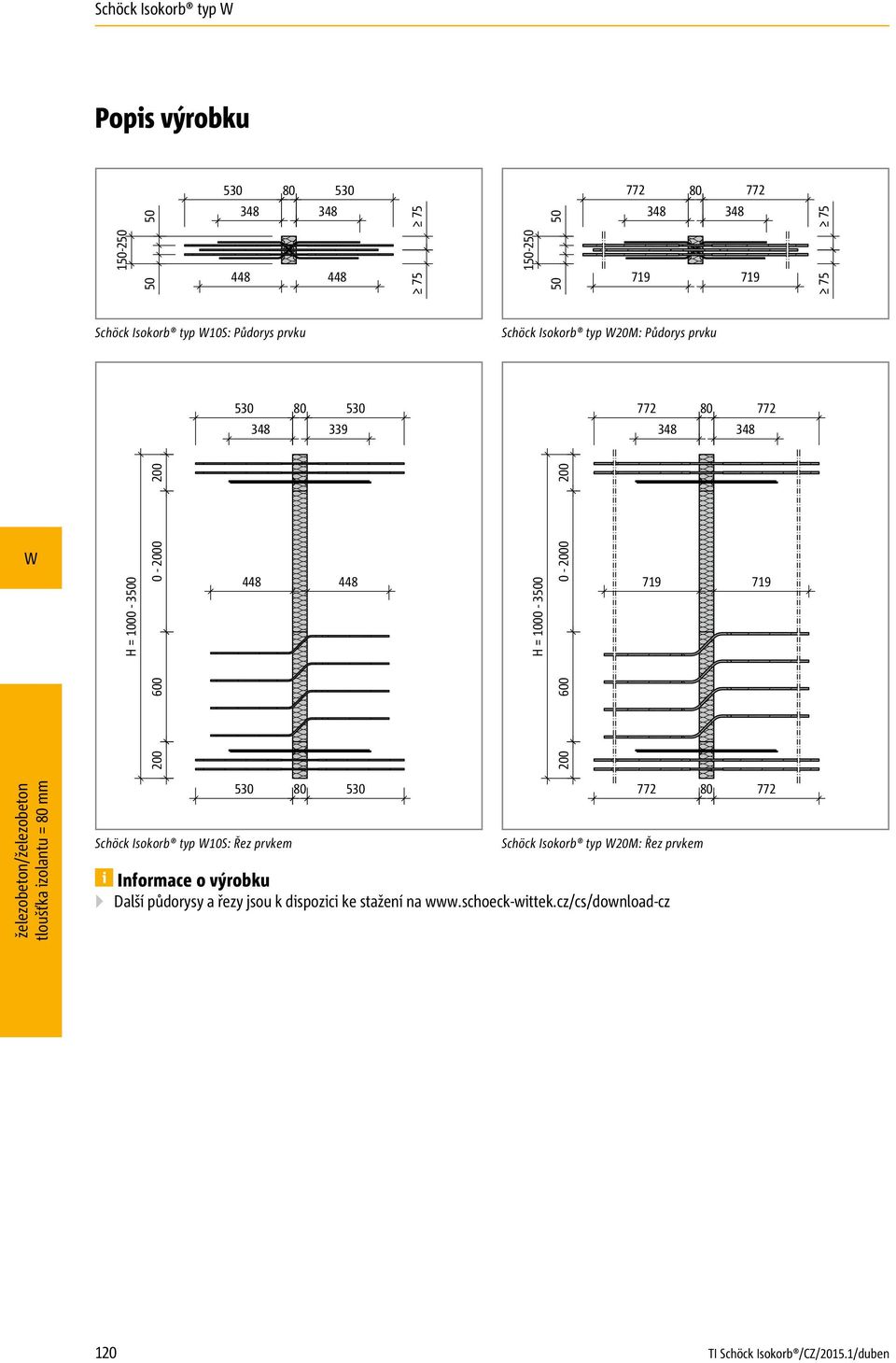

6 Popis výrobku Schöck Isokorb typ 10S: Půdorys prvku Schöck Isokorb typ 20M: Půdorys prvku Schöck Isokorb typ 10S: Řez prvkem Schöck Isokorb typ 20M: Řez prvkem 5 Informace o výrobku Další půdorysy a řezy jsou k dispozici ke stažení na

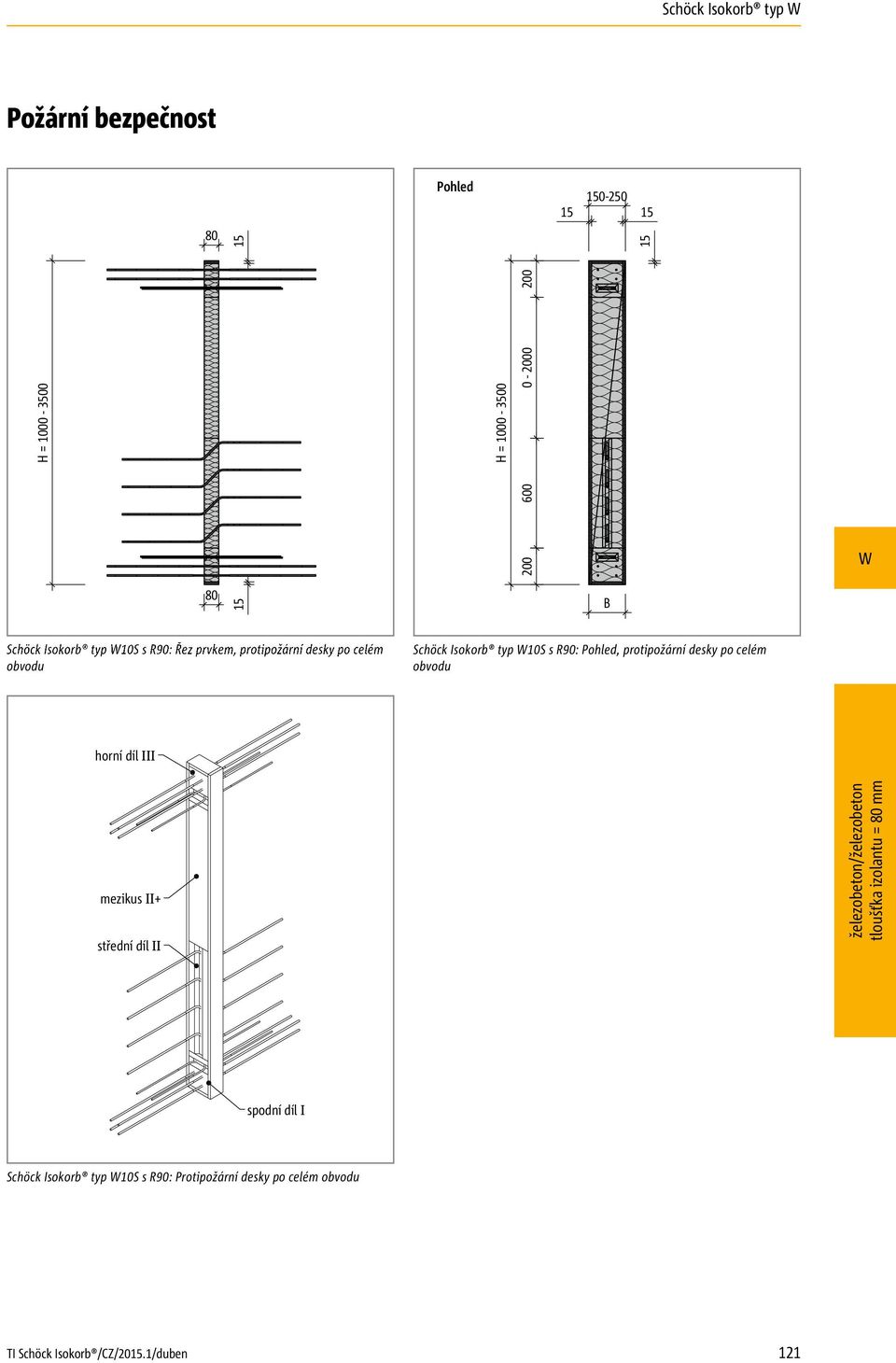

7 Požární bezpečnost Pohled B Schöck Isokorb typ 10S s R90: Řez prvkem, protipožární desky po celém obvodu Schöck Isokorb typ 10S s R90: Pohled, protipožární desky po celém obvodu horní díl ΙΙΙ mezikus ΙΙ+ střední díl ΙΙ spodní díl Ι Schöck Isokorb typ 10S s R90: Protipožární desky po celém obvodu 121

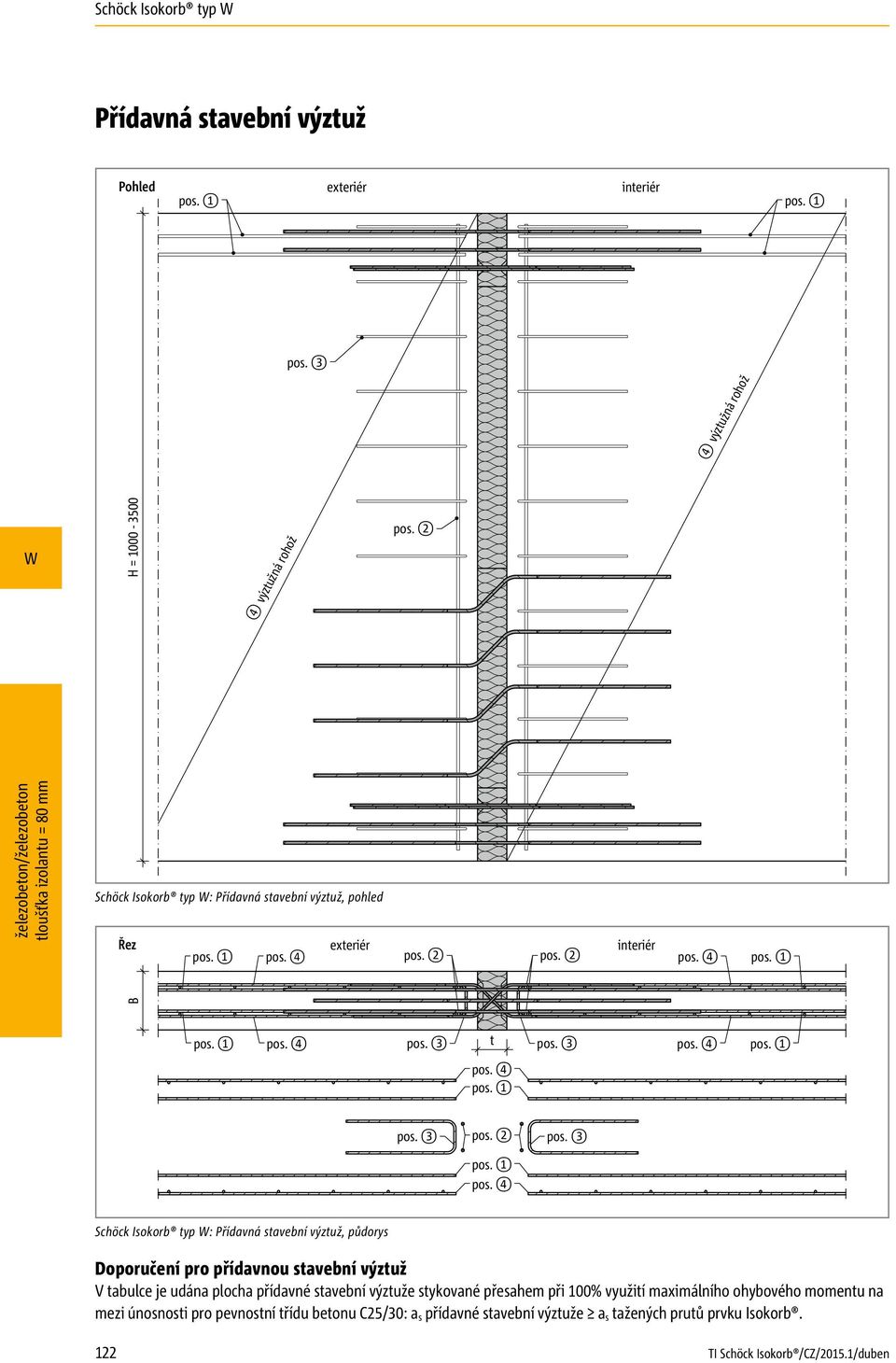

8 Přídavná stavební výztuž Pohled exteriér interiér pos. 3 4 výztužná rohož 4 výztužná rohož pos. 2 Schöck Isokorb typ : Přídavná stavební výztuž, pohled Řez exteriér pos. 4 pos. 2 pos. 2 interiér pos. 4 B pos. 4 pos. 3 t pos. 3 pos. 4 pos. 4 pos. 3 pos. 2 pos. 3 pos. 4 Schöck Isokorb typ : Přídavná stavební výztuž, půdorys Doporučení pro přídavnou stavební výztuž V tabulce je udána plocha přídavné stavební výztuže stykované přesahem při 100% využití maximálního ohybového momentu na mezi únosnosti pro pevnostní třídu betonu C25/30: a s přídavné stavební výztuže a s tažených prutů prvku Isokorb. 122

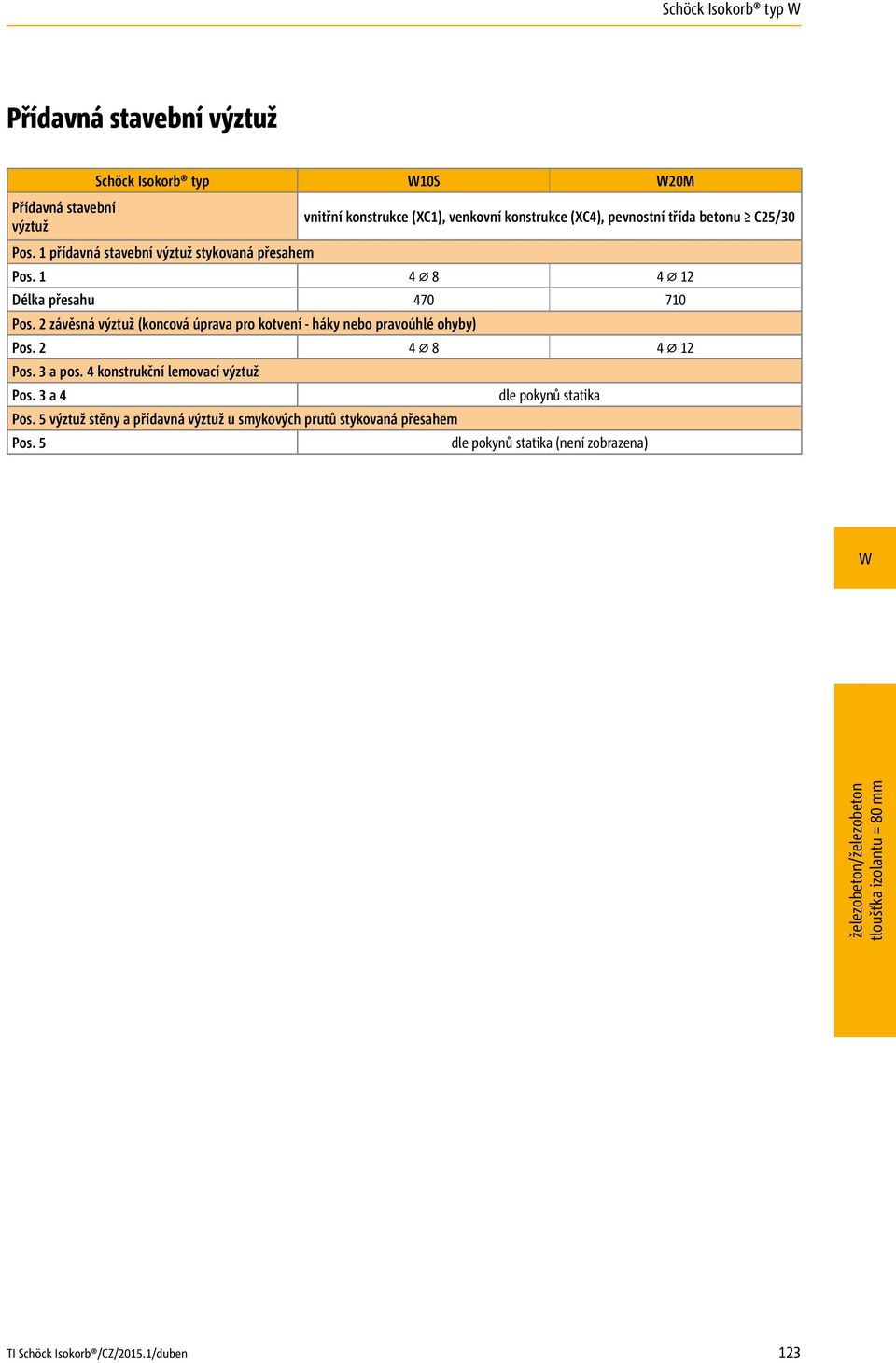

9 Přídavná stavební výztuž Přídavná stavební výztuž Schöck Isokorb typ 10S 20M Pos. 1 přídavná stavební výztuž stykovaná přesahem vnitřní konstrukce (XC1), venkovní konstrukce (XC4), pevnostní třída betonu C25/30 Pos Délka přesahu Pos. 2 závěsná výztuž (koncová úprava pro kotvení - háky nebo pravoúhlé ohyby) Pos Pos. 3 a pos. 4 konstrukční lemovací výztuž Pos. 3 a 4 Pos. 5 výztuž stěny a přídavná výztuž u smykových prutů stykovaná přesahem Pos. 5 dle pokynů statika dle pokynů statika (není zobrazena) 123

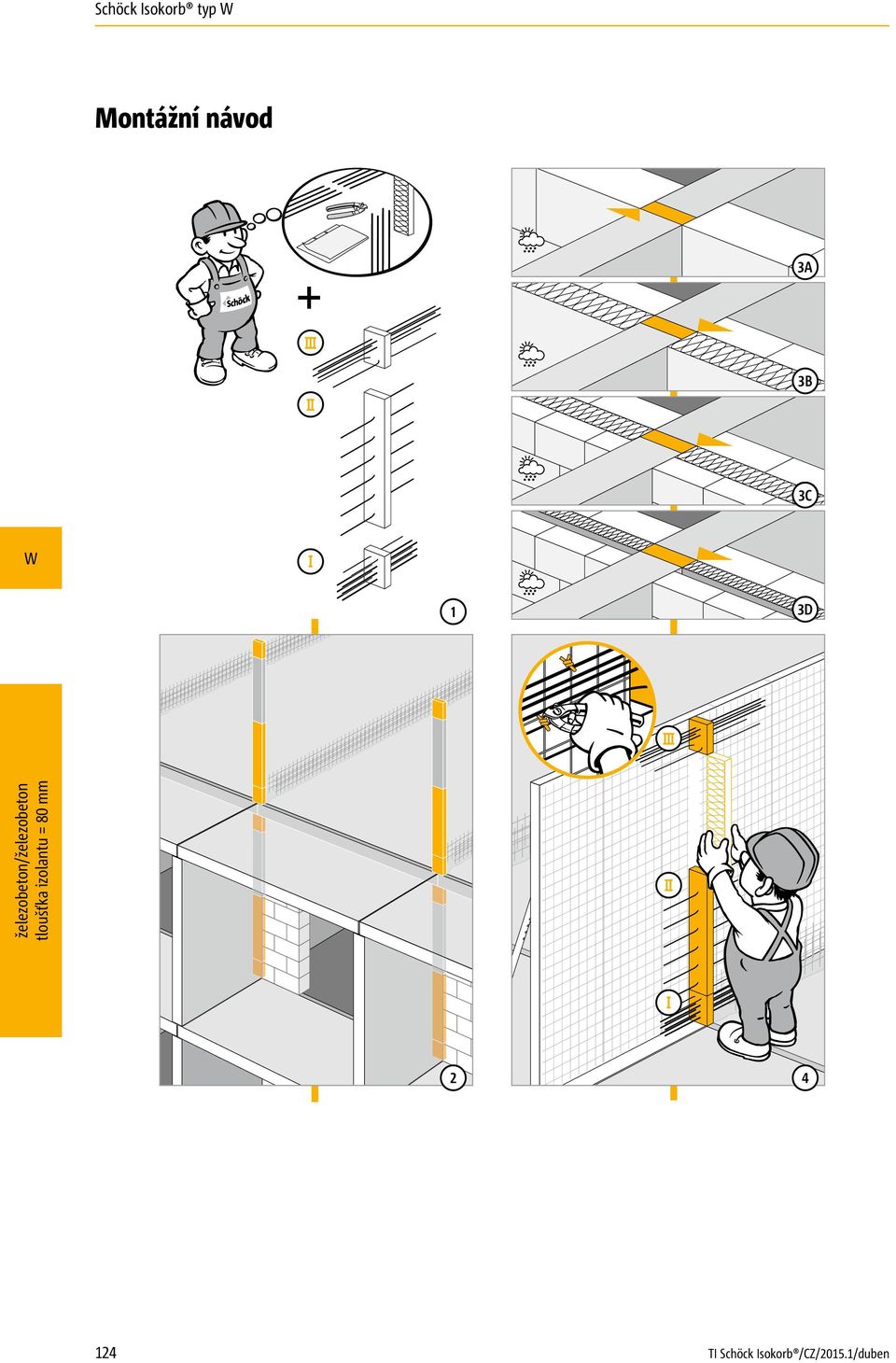

10 Montážní návod 3A 3B 3C 1 3D

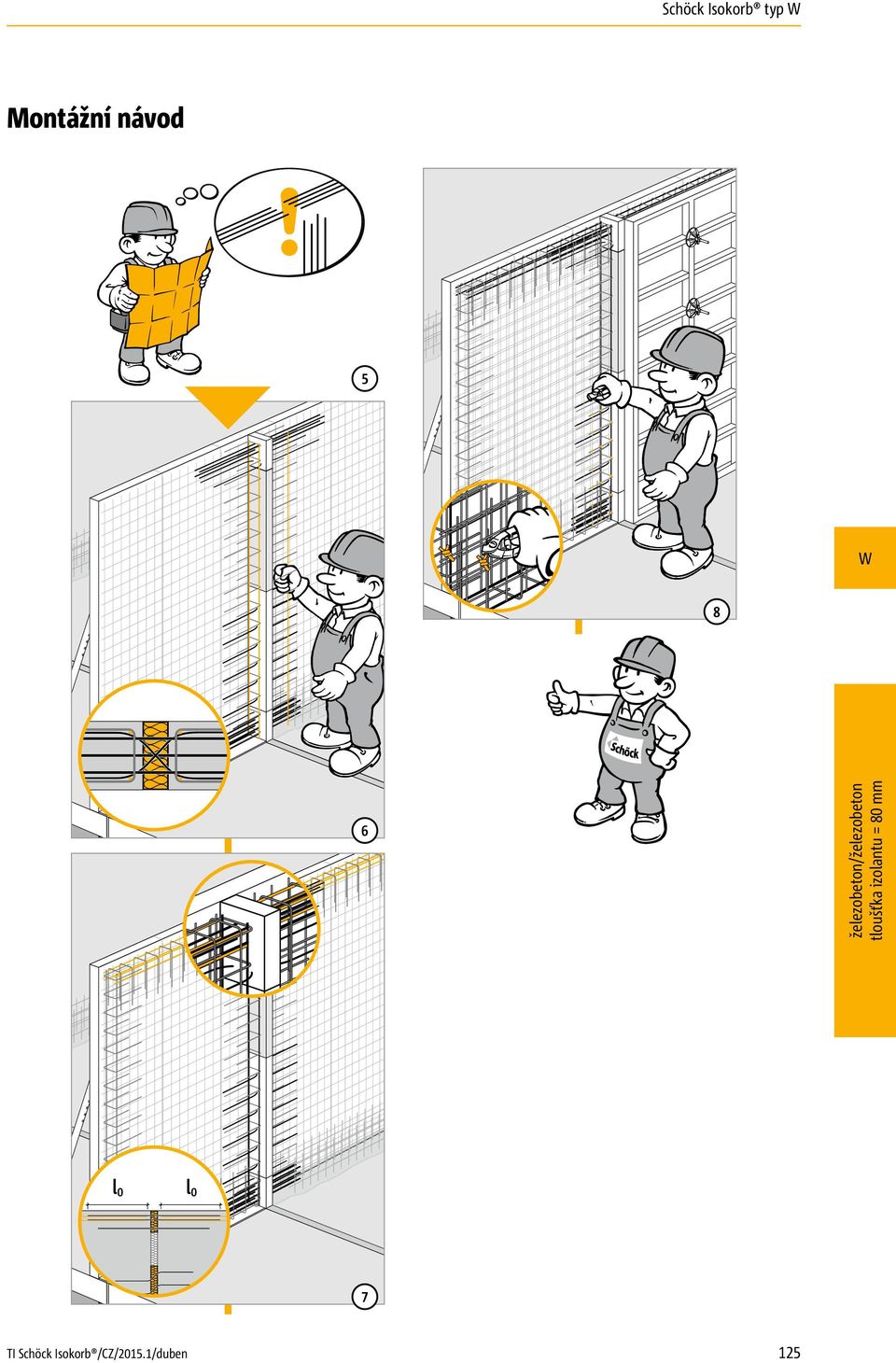

11 Montážní návod l 0 l
