1 Železobeton/železobeton Základní údaje k prvkům Schöck Isokorb Železobeton/železobeton Stavební fyzika 39

2

3 Schöck Isokorb typ K Schöck Isokorb typ K K Schöck Isokorb typ K (konzola) Používá se u volně vyložených ů. Přenáší záporné ohybové momenty a kladné posouvající síly. Prvek Schöck Isokorb typ K třídy únosnosti ve smyku VV přenáší záporné ohybové momenty a kladné i záporné posouvající síly. 41

4 Schöck Isokorb typ K Uspořádání prvků řezy typ K typ K lk typ Q typ Q Schöck Isokorb typ K: Volně vyložený Schöck Isokorb typ K a typ Q: Lodžie uložená ze tří stran typ K typ K typ Q-VV typ K typ Q-VV K typ K 1x typ K-CV50 H 1 mm typ K Schöck Isokorb typ K: Balkón na vnějším rohu Schöck Isokorb typ K a typ Q-VV: Balkón uložený ze dvou stran stropní deska stropní deska Schöck Isokorb typ K: V kombinaci s kontaktním zateplovacím systémem Schöck Isokorb typ K: V kombinaci s nezatepleným zdivem stropní deska stropní deska Schöck Isokorb typ K: V kombinaci s kontaktním zateplovacím systémem, nepřímé uložení desky Schöck Isokorb typ K: V kombinaci se sendvičovým zdivem 42

5 Schöck Isokorb typ K Typové varianty označení atypická řešení Varianty prvku Schöck Isokorb typ K Prvek Schöck Isokorb typ K je k dispozici v následujících variantách: Třída únosnosti: K10S až K150L Krytí tažené výztuže: CV30 = 30 mm, CV50 = 50 mm (např: K70M-CV30-H200) Třída únosnosti ve smyku: Počet a průměr smykové výztuže: V8 (standard), V10, VV (např: K70M-CV30-V10-H200) Výška: H = mm u prvku Schöck Isokorb typ K a krytí výztuže CV30, H = 1-2 mm u prvku Schöck Isokorb typ K a krytí výztuže CV50 Třída požární odolnosti: R0 (standard), R120 u typu K Typové označení v projektové dokumentaci typ/třída únosnosti krytí výztuže třída únosnosti ve smyku výška prvku požární odolnost K K70M -CV30-V10-H200- R120 5 Atypická řešení Pokud ve Vašem projektu nelze užít standardních prvků uvedených v těchto Technických informacích, kontaktujte prosím naše technické poradce (kontakt na str. 3). 43

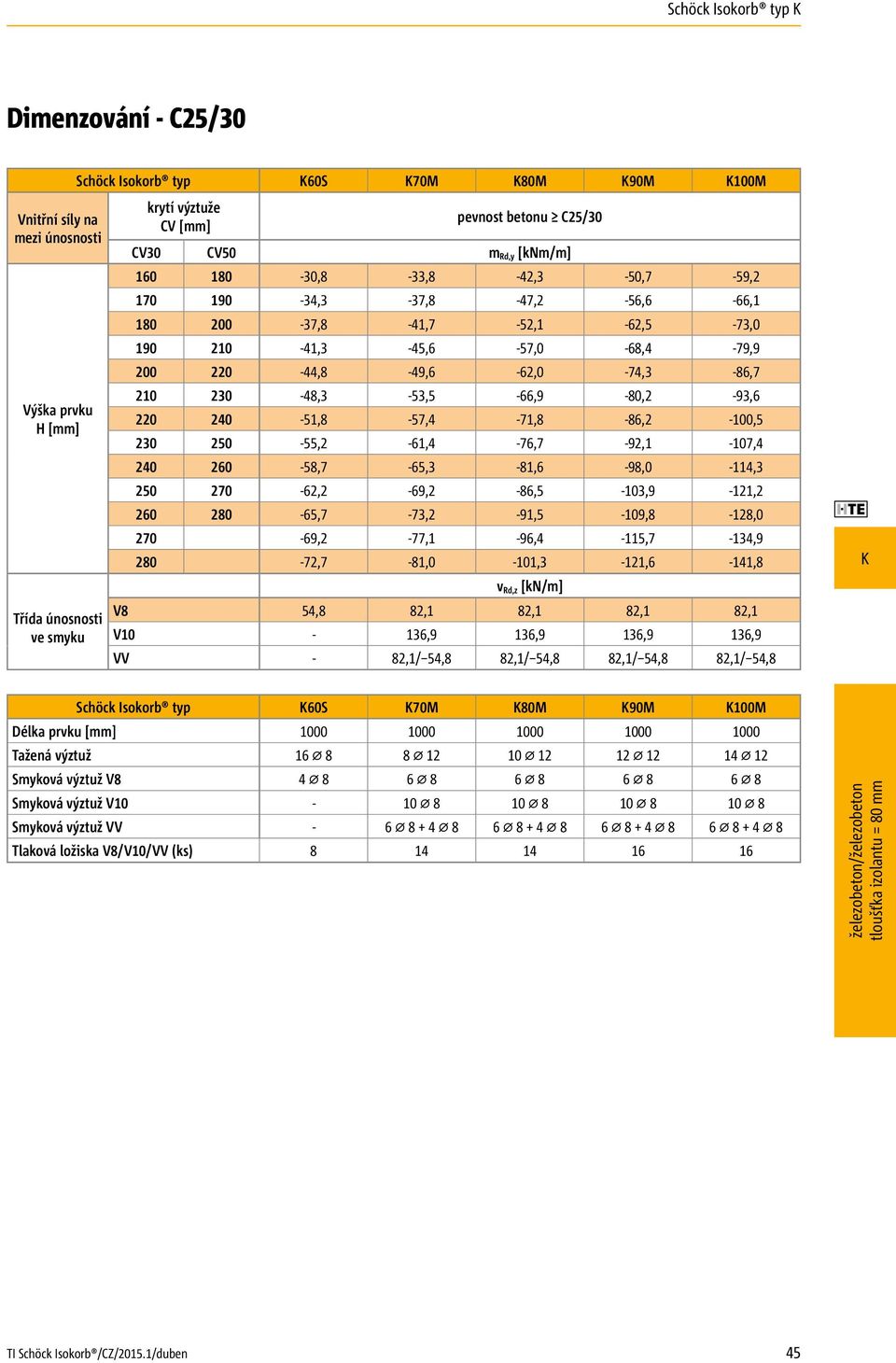

6 Schöck Isokorb typ K Dimenzování - C25/30 K Vnitřní síly na mezi únosnosti Výška prvku H [mm] Třída únosnosti ve smyku Schöck Isokorb typ K10S K20S K30S K40S K50S krytí výztuže CV [mm] pevnost betonu C25/30 CV30 CV50 m Rd,y [knm/m] ,7-15,4-19,2-23,1-26, ,6-17,1-21,4-25,7-30, ,4-18,9-23,6-28,3-33, ,3-20,6-25,8-30,9-36, ,2-22,4-28,0-33,6-39, ,1-24,1-30,2-36,2-42, ,9-25,9-32,3-38,8-45, ,8-27,6-34,5-41,4-48, ,7-29,4-36,7-44,1-51, ,6-31,1-38,9-46,7-54, ,4-32,9-41,1-49,3-57, ,3-34,6-43,3-51,9-60,6 2-18,2-36,4-45,5-54,5-63,6 v Rd,z [kn/m] V8 54,8 54,8 54,8 54,8 54,8 Schöck Isokorb typ K10S K20S K30S K40S K50S Délka prvku [mm] Tažená výztuž Smyková výztuž V Tlaková ložiska V8 (ks) h H 75 l k Schöck Isokorb typ K: Návrhové hodnoty vnitřních sil se vztahují u přímého i nepřímého uložení k zobrazené délce vyložení l k 44

7 Schöck Isokorb typ K Dimenzování - C25/30 Vnitřní síly na mezi únosnosti Výška prvku H [mm] Třída únosnosti ve smyku Schöck Isokorb typ K60S K70M KM K90M K100M krytí výztuže CV [mm] pevnost betonu C25/30 CV30 CV50 m Rd,y [knm/m] ,8-33,8-42,3-50,7-59, ,3-37,8-47,2-56,6-66, ,8-41,7-52,1-62,5-73, ,3-45,6-57,0-68,4-79, ,8-49,6-62,0-74,3-86, ,3-53,5-66,9 -,2-93, ,8-57,4-71,8-86,2-100, ,2-61,4-76,7-92,1-107, ,7-65,3-81,6-98,0-114, ,2-69,2-86,5-103,9-121, ,7-73,2-91,5-109,8-128, ,2-77,1-96,4-115,7-134,9 2-72,7-81,0-101,3-121,6-141,8 v Rd,z [kn/m] V8 54,8 82,1 82,1 82,1 82,1 V10-136,9 136,9 136,9 136,9 VV - 82,1/ 54,8 82,1/ 54,8 82,1/ 54,8 82,1/ 54,8 K Schöck Isokorb typ K60S K70M KM K90M K100M Délka prvku [mm] Tažená výztuž Smyková výztuž V Smyková výztuž V Smyková výztuž VV Tlaková ložiska V8/V10/VV (ks)

8 Schöck Isokorb typ K Dimenzování - C25/30 K Vnitřní síly na mezi únosnosti Výška prvku H [mm] Třída únosnosti ve smyku Schöck Isokorb typ K110L K150L krytí výztuže CV [mm] pevnost betonu C25/30 CV30 CV50 m Rd,y [knm/m] , , ,0-95, ,4-104, ,8-113, ,2-122, ,6-131, ,0-140, ,4-149, ,8-159, ,3-168, ,7-177, ,1-186,3 v Rd,z [kn/m] V8 123,6 - V12-278,2 Schöck Isokorb typ K110L K150L Délka prvku [mm] Tažená výztuž Smyková výztuž V Smyková výztuž V Tlaková ložiska Tlačená výztuž U krytí výztuže CV50 je min. výška prvku Isokorb H = 1 mm; z toho plyne také min. tloušťka desky h = 1 mm. 46

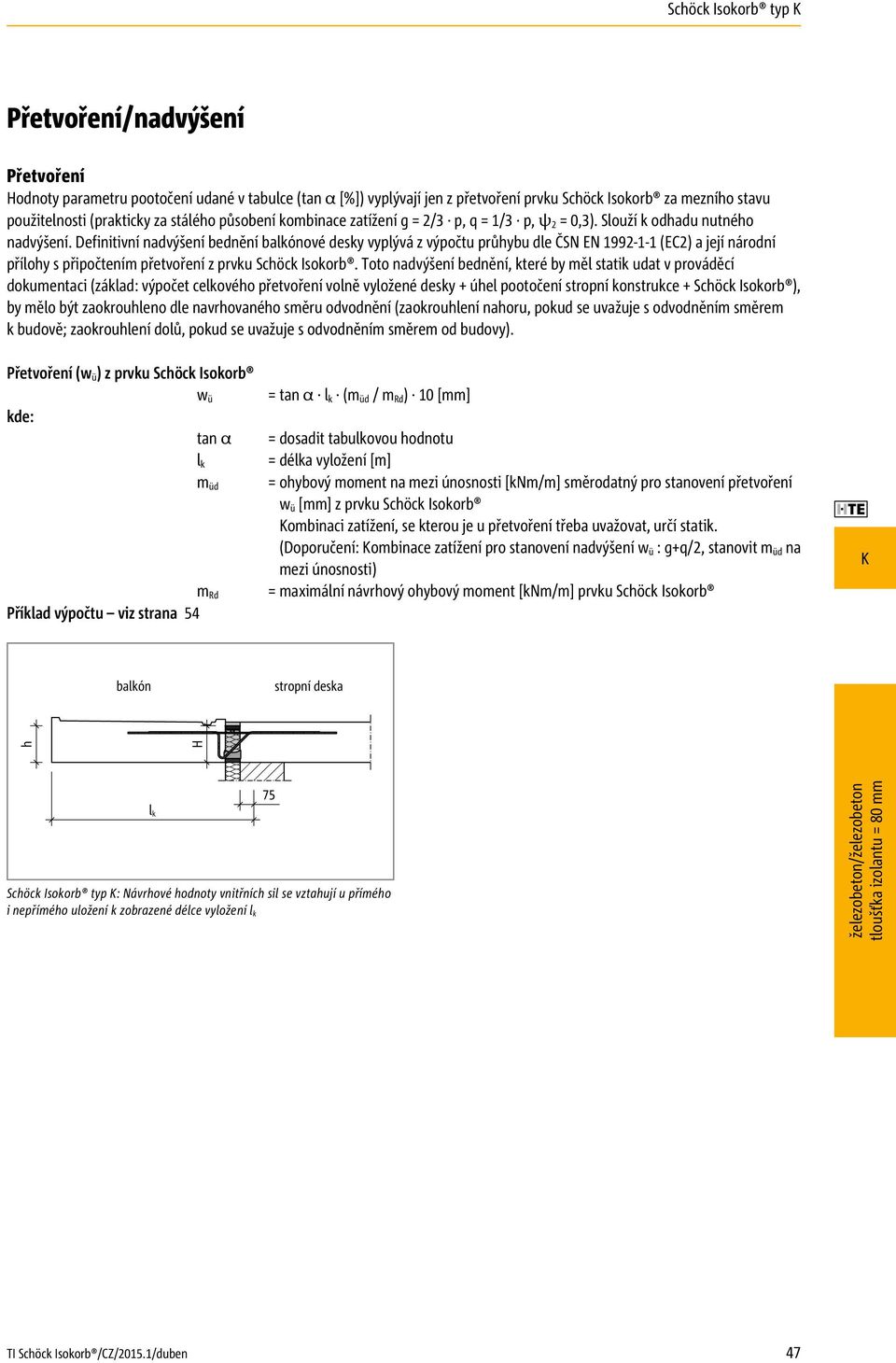

9 Schöck Isokorb typ K Přetvoření/nadvýšení Přetvoření Hodnoty parametru pootočení udané v tabulce (tan α [%]) vyplývají jen z přetvoření prvku Schöck Isokorb za mezního stavu použitelnosti (prakticky za stálého působení kombinace zatížení g = 2/3 p, q = 1/3 p, ψ 2 = 0,3). Slouží k odhadu nutného nadvýšení. Definitivní nadvýšení bednění ové desky vyplývá z výpočtu průhybu dle ČSN EN (EC2) a její národní přílohy s připočtením přetvoření z prvku Schöck Isokorb. Toto nadvýšení bednění, které by měl statik udat v prováděcí dokumentaci (základ: výpočet celkového přetvoření volně vyložené desky + úhel pootočení stropní konstrukce + Schöck Isokorb ), by mělo být zaokrouhleno dle navrhovaného směru odvodnění (zaokrouhlení nahoru, pokud se uvažuje s odvodněním směrem k budově; za okrouhlení dolů, pokud se uvažuje s odvodněním směrem od budovy). Přetvoření (w ü ) z prvku Schöck Isokorb w ü kde: tan α Příklad výpočtu viz strana 54 l k m üd m Rd = tan α l k (m üd / m Rd ) 10 [mm] = dosadit tabulkovou hodnotu = délka vyložení [m] = ohybový moment na mezi únosnosti [knm/m] směrodatný pro stanovení přetvoření w ü [mm] z prvku Schöck Isokorb Kombinaci zatížení, se kterou je u přetvoření třeba uvažovat, určí statik. (Doporučení: Kombinace zatížení pro stanovení nadvýšení w ü : g+q/2, stanovit m üd na mezi únosnosti) = maximální návrhový ohybový moment [knm/m] prvku Schöck Isokorb K h H l k Schöck Isokorb typ K: Návrhové hodnoty vnitřních sil se vztahují u přímého i nepřímého uložení k zobrazené délce vyložení l k 75 47

10 Schöck Isokorb typ K Přetvoření/nadvýšení ohybová štíhlost K Schöck Isokorb typ Parametry pootočení pro Výška prvku H [mm] Schöck Isokorb typ Max. délka vyložení pro Výška prvku H [mm] CV30 K10S-K60S tan α [%] CV , ,8-1 0,7 0, ,7 0, ,6 0, ,6 0, ,5 0, ,5 0, ,5 0, ,4 0, ,4 0, ,4 0,4 2 0,4 0,4 CV30 CV30 K70M - K100M tan α [%] CV50 1,1-1,0-0,9 1,1 0,8 1,0 0,7 0,9 0,7 0,8 0,6 0,7 0,6 0,7 0,6 0,6 0,5 0,6 0,5 0,6 0,5 0,5 0,5 0,5 K10S - K150L l k,max [m] 160 1,81 1, ,95 1,88 1 2,10 2, ,25 2, ,39 2, ,54 2, ,68 2, ,83 2, ,98 2, ,12 3, ,27 3, ,41 3,34 2 3,56 3,49 CV30 K110L a K150L tan α [%] CV50 1,6-1,4-1,2 1,6 1,1 1,4 1,0 1,2 0,9 1,1 0,9 1,0 0,8 0,9 0,7 0,9 0,7 0,8 0,7 0,7 0,6 0,7 0,6 0,7 Ohybová štíhlost Aby byla zabezpečena použitelnost, doporučujeme omezení ohybové štíhlosti dodržením následujících maximálních délek vyložení max l k [m]: CV50 48

11 Schöck Isokorb typ K Vzdálenost dilatačních spar Maximální vzdálenost dilatačních spar Přesáhne-li délka stavebního dílu maximální vzdálenost dilatačních spar e, je nutno opatřit venkovní betonové konstrukce dilatačními sparami kolmými k obvodové stěně, aby se omezilo namáhání konstrukce vlivem teplotních změn. U pevných bodů, jako jsou např. rohy ů, atik a parapetů, nesmí vzdálenost mezi pevným bodem a dilatační spárou přesáhnout e/2. 1/2 e e 1/2 e A A A A typ Q typ K smykový trn Schöck ESD-K dilatační spára typ K smykový trn Schöck ESD-K dilatační spára typ K 1x typ K-CV50 typ K 1/2 e K l k Schöck Isokorb typ K: Řešení dilatační spáry se smykovým trnem posuvným ve směru své osy, např. Schöck ESD-K Schöck Isokorb typ K10S-K100M K110L-K150L Maximální vzdálenosti dilatačních spar e [m] Tloušťka izolantu [mm] 13,0 9,2 5 Vzdálenosti od okraje Prvky Schöck Isokorb musí být v blízkosti dilatačních spar osazeny tak, aby byly dodrženy následující podmínky: Vzdálenost mezi osou tažených prutů a volným okrajem u nebo dilatační spárou e R se musí pohybovat v rozmezí mm. Vzdálenost mezi osou tlačených prvků a volným okrajem u nebo dilatační spárou e R musí činit min. 50 mm. Vzdálenost mezi osou smykových prutů a volným okrajem u nebo dilatační spárou e R se musí pohybovat v rozmezí mm. 49

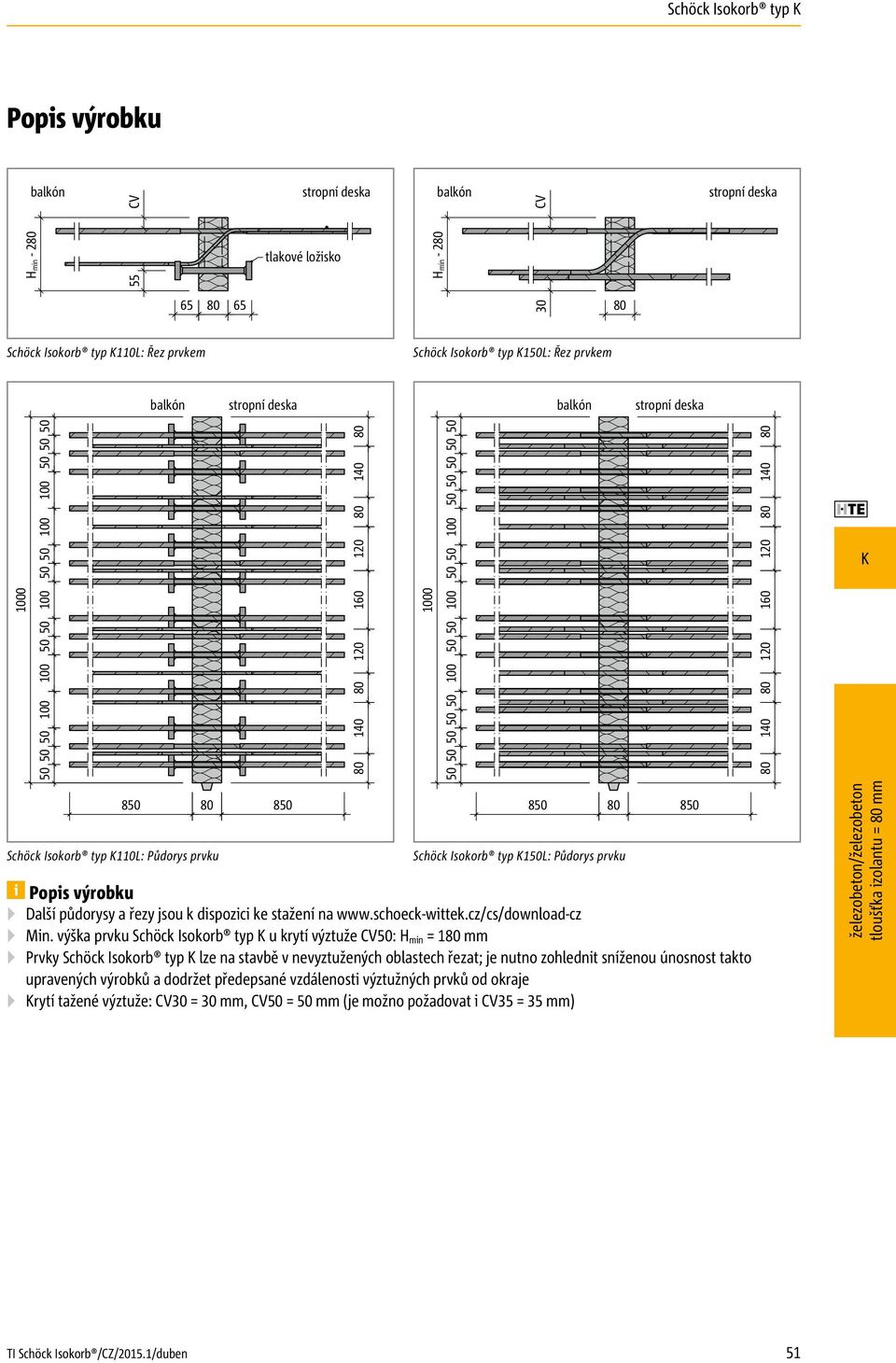

12 Schöck Isokorb typ K Popis výrobku CV CV Hmin Hmin Schöck Isokorb typ K10S až K60S: Řez prvkem Schöck Isokorb typ K70M až K100M: Řez prvkem K Schöck Isokorb typ K50S: Půdorys prvku Schöck Isokorb typ K70M: Půdorys prvku

13 Schöck Isokorb typ K Popis výrobku CV CV Hmin tlakové ložisko Hmin Schöck Isokorb typ K110L: Řez prvkem Schöck Isokorb typ K150L: Řez prvkem K 850 Schöck Isokorb typ K110L: Půdorys prvku Schöck Isokorb typ K150L: Půdorys prvku 5 Popis výrobku Další půdorysy a řezy jsou k dispozici ke stažení na Min. výška prvku Schöck Isokorb typ K u krytí výztuže CV50: H min = 1 mm Prvky Schöck Isokorb typ K lze na stavbě v nevyztužených oblastech řezat; je nutno zohlednit sníženou únosnost takto upravených výrobků a dodržet předepsané vzdálenosti výztužných prvků od okraje Krytí tažené výztuže: CV30 = 30 mm, CV50 = 50 mm (je možno požadovat i CV35 = 35 mm)

14 Schöck Isokorb typ K Přídavná stavební výztuž Přímé uložení Nepřímé uložení pos. 1 A pos. 1 pos. 1 A 30 pos. 2pos. 1 pos. 2 pos. 2 pos. 3 A pos. 1 A pos. 1 pos. 2 pos. 2 pos. 3 K Schöck Isokorb typ K: Přídavná stavební výztuž u přímého uložení Přídavná stavební výztuž Schöck Isokorb typ K: Přídavná stavební výztuž u nepřímého uložení 5 Informace k přídavné stavební výztuži Alternativní napojení výztuže jsou možná. Pro stanovení délky přesahu platí pravidla uvedená v ČSN EN (EC2) a její národní příloze. Zmenšení nutné délky přesahu užitím součinitele m Ed /m Rd je přípustné. Pro přesah (l) s prvkem Schöck Isokorb se u typu K10S až K60S uvažuje s délkou tažených prutů 470 mm, u typu K60M až K100M s délkou tažených prutů 725 mm a u typu K110L a K150L s délkou tažených prutů 0 mm. U nepřímého uložení je nutno na straně stropu přidat lemovací a příčně taženou výztuž (uzavřené třmínky - pos. 3). Údaje v tabulce platí pro Schöck Isokorb při 100% využití maximálních návrhových vnitřních sil na mezi únosnosti pro pevnostní třídu betonu C25/30. Konstrukční lemovací výztuž (otevřené třmínky pos. 4) je nutno volit tak, aby ji bylo možno vložit mezi horní a spodní vrstvu výztuže. Schöck Isokorb typ K10S K20S K30S K40S K50S typ uložení výška [mm] Pos. 1 přídavná stavební výztuž stykovaná přesahem (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] přímé/nepřímé ,01 4,02 5,03 6,03 7,04 Pos. 1 varianta A přímé/nepřímé AQ 55 AQ 76 AQ 82 AQ 90 Pos. 1 varianta B přímé/nepřímé /150 mm 8/125 mm 8/100 mm 10/125 mm 10/100 mm Pos. 1 varianta C přímé/nepřímé Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace AQ /150 mm AQ /125 mm AQ /100 mm AQ /100 mm Pos. 2 přímé Pos. 2 nepřímé Pos. 3 lemovací a příčně tažená výztuž (výztuž věnce) Pos. 3 [cm²/m] nepřímé ,62 0,99 1,17 1,35 1,53 Pos. 4 konstrukční lemovací výztuž volného okraje Pos. 4 přímé/nepřímé dle ČSN EN (EC2), (není zobrazena) 52

15 Schöck Isokorb typ K Přídavná stavební výztuž Přídavná stavební výztuž Schöck Isokorb typ K60S K70M KM K90M K100M typ uložení výška [mm] Pos. 1 přídavná stavební výztuž stykovaná přesahem (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] přímé/nepřímé ,04 9,05 11,31 13,57 15,83 Pos. 1 varianta A přímé/nepřímé Pos. 1 varianta B přímé/nepřímé /90 mm 12/125 mm 12/100 mm 14/100 mm 14/90 mm Pos. 1 varianta C přímé/nepřímé AQ /100 mm Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace AQ /125 mm AQ /125 mm AQ /125 mm AQ /100 mm Pos. 2 přímé Pos. 2 nepřímé Pos. 3 lemovací a příčně tažená výztuž (výztuž věnce) Pos. 3 [cm²/m] nepřímé ,72 2,02 2,44 2,85 3,25 Pos. 4 konstrukční lemovací výztuž volného okraje Pos. 4 přímé/nepřímé dle ČSN EN (EC2), (není zobrazena) Přídavná stavební výztuž Schöck Isokorb typ K110L K150L typ uložení výška [mm] Pos. 1 přídavná stavební výztuž stykovaná přesahem (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] přímé/nepřímé ,55 32,17 Pos. 1 varianta A přímé/nepřímé Pos. 1 varianta B přímé/nepřímé /90 mm 20/100 mm K Pos. 1 varianta C přímé/nepřímé AQ /150 mm AQ / mm Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 přímé Pos. 2 nepřímé Pos. 3 lemovací a příčně tažená výztuž (výztuž věnce) Pos. 3 [cm²/m] nepřímé ,8 Pos. 4 konstrukční lemovací výztuž volného okraje Pos. 4 přímé/nepřímé dle ČSN EN (EC2), (není zobrazena) 5 Poznámky ke smykové únosnosti desky V Rd,max je nutno stanovit dle ČSN EN (EC2), rovnice (6.9) pro θ = 45 a α = 90. To platí nezávisle na návrhové odolnosti V Rd navrženého prvku Schöck Isokorb. U tenkých desek, které by v kombinaci s navrženým prvkem Schöck Isokorb neměly dostatečnou únosnost ve smyku, může statik přizpůsobit např. následující parametry: zvolená pevnostní třída betonu krytí výztuže v interiéru a exteriéru zvolená tloušťka desky příp. různé tloušťky stropní a ové desky průměr podélné výztuže desek provedení výškového odsazení nebo průvlaku resp. obráceného průvlaku 53

16 Schöck Isokorb typ K Příklad dimenzování Příklad dimenzování b typ K h 1,9 m H lk l k 75 4,0 m Schöck Isokorb typ K: Návrhové hodnoty vnitřních sil se vztahují u přímého i nepřímého uložení k zobrazené délce vyložení l k K Statický systém a předpokládané zatížení geometrie: délka vyložení l k = 2,055 m tl. ové desky h = 190 mm předpokládané zatížení: ová deska a podlaha g = 6,25 kn/m 2 užitné zatížení q = 4,0 kn/m 2 zat. po obvodu (zábradlí) g R = 1,5 kn/m stupně vlivu prostředí: exteriér XC 4 interiér XC 1 navrženo: pevnostní třída betonu C25/30 pro ovou a stropní desku krytí výztuže c v = 30 mm pro tažené pruty prvku Isokorb geometrie napojení: bez výškového odsazení, bez průvlaku na okraji stropní desky, bez zalomení ové desky uložení stropní desky: přímé uložení okraje stropní desky uložení u: vetknutí volně vyložené desky pomocí typu K Doporučení k ohybové štíhlosti geometrie: délka vyložení l k = 2,055 m tl. ové desky h = 190 mm krytí výztuže CV30 max. délka vyložení l k,max = 2,25 m (tabulková hodnota, viz str. 48) > l k Posouzení mezního stavu únosnosti (namáhání ohybovým momentem a posouvající silou) vnitřní síly: m Ed = [(γ G g Q +γ q) l 2 k /2 + γ G g R l k )] m Ed = [(1,35 6,25 + 1,5 4,0) 2,055²/2 + 1,35 1,5 2,055)] = 34,6 knm/m v Ed = +(γ G g +γ q q) l k + γ G g R = +(1,35 6,25 + 1,5 4,0) 2, ,35 1,5 = +31,7 kn/m v Ed navrženo: Schöck Isokorb typ K50S-CV30-H190 m Rd = 36,1 knm/m (viz str. 44 ) > m Ed v Rd = +54,8 kn/m (viz str. 44) > v Ed tan α = 0,7 % (viz str. 48) 54

17 Schöck Isokorb typ K Příklad dimenzování Posouzení mezního stavu použitelnosti (přetvoření/nadvýšení) parametr přetvoření: tan α = 0,7 (tabulková hodnota, viz str. 48) zvolená kombinace zatížení: g + q/2 (doporučení pro stanovení nadvýšení z prvku Schöck Isokorb ) stanovit m üd na mezi únosnosti m üd = [(γ G g +γ Q q/2) l 2 k /2 + γ G g R l k ] m üd = [(1,35 6,25 + 1,5 4,0/2) 2,055²/2 + 1,35 1,5 2,055] = 28,3 knm/m ü = [tan α l k (m üd /m Rd )] 10 [mm] ü = [0,7 2,055 (28,3/38,9)] 10 = 10 mm návrh dilatačních spar: délka u: 4,00 m < 13,0 m => dilatační spáry nejsou nutné K 55

18 Schöck Isokorb typ K Montážní návod mm 1 Tlačenou oblast je nutno vyplnit betonem! Šířka monolitického pásu mm K ø 2 mm 3A 3B l l 150 mm 3C 100 mm 3D 4A 100 mm 100 mm 4B 56

19 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU K-HV K-BH K-WO K-WU Schöck Isokorb typ K-HV Používá se u volně vyložených ových desek snížených oproti stropní desce, které jsou na stropní konstrukci napojeny přes průvlak. Přenáší záporné ohybové momenty a kladné posouvající síly. Schöck Isokorb typ K-BH Používá se u volně vyložených ových desek nadvýšených oproti stropní desce, které jsou na stropní konstrukci napojeny přes obrácený průvlak. Přenáší záporné ohybové momenty a kladné posouvající síly. Schöck Isokorb typ K-WO Používá se u volně vyložených ových desek kotvených do železobetonových stěn nad úrovní u. Přenáší záporné ohybové momenty a kladné posouvající síly. Schöck Isokorb typ K-WU Používá se u volně vyložených ových desek kotvených do železobetonových stěn pod úrovní u. Přenáší záporné ohybové momenty a kladné posouvající síly. 57

20 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Balkón s prvkem Schöck Isokorb typ K snížený oproti stropní desce 5 Výškové odsazení h V h D - c a - d s - c i Pokud platí h V h D - c a - d s - c i, lze navrhnout Schöck Isokorb typ K s rovnými taženými pruty. h V = výškové odsazení h D = tloušťka stropní desky c a = krytí výztuže v exteriéru d s = průměr taženého prutu Isokorb c i = krytí výztuže v interiéru H = výška prvku Isokorb Příklad: Schöck Isokorb zyp K50S-CV30-H1 h D = 1 mm, c a = 30 mm, d s = 8 mm, c i = 30 mm max. h V = = 112 mm Doporučení: Minimální šířka průvlaku nebo věnce 200 mm Při použití filigránových desek na straně stropu platí: c i = tl. filigránových desek + d S. K-HV K-BH K-WO K-WU d s H ca hv ci hd 200 Schöck Isokorb typ K: Balkón snížený oproti stropní desce 5 Výškové odsazení h V > h D - c a - d s - c i Pokud podmínka h V h D - c a - d s - c i není splněna, lze navrhnout následující varianty napojení: K-HV100-CV30 u výškového odsazení od 90 mm do 140 mm K-HV150-CV30 u výškového odsazení od 150 mm do 190 mm K-HV200-CV30 u výškového odsazení od 200 mm do 240 mm 58

21 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Řezy Balkón snížený oproti stropní desce Balkón zvýšený oproti stropní desce 200 H CV (HV200) (HV150) (HV100) stropní deska H CV (BH100) (BH150) (BH200) 200 Schöck Isokorb typ K-HV: Balkón snížený oproti stropní desce, vnější zateplení Schöck Isokorb typ K-BH: Balkón zvýšený oproti stropní desce, vnější zateplení 5 Minimální šířka průvlaku či obráceného průvlaku 200 mm Desky kotvené do stěn nad úrovní u Desky kotvené do stěn pod úrovní u K-HV K-BH K-WO K-WU 200 stěna stěna 200 H H CV CV 200 Schöck Isokorb typ K-WO: Desky kotvené do stěn nad úrovní u, vnější zateplení 5 Minimální tloušťka stěny 200 mm Schöck Isokorb typ K-WU: Desky kotvené do stěn pod úrovní u, vnější zateplení 59

22 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Typové varianty označení atypická řešení Varianty prvku Schöck Isokorb typ K-HV Prvek Schöck Isokorb typ K-HV je k dispozici v následujících variantách: Třída únosnosti: K10S-HV až K100M-HV Geometrie napojení: HV100 = výškové odsazení prvku Isokorb : 100 mm HV150 = výškové odsazení prvku Isokorb : 150 mm HV200 = výškové odsazení prvku Isokorb : 200 mm Krytí tažené výztuže: CV30 = 30 mm, CV50 = 50 mm (např.: K70M-HV150-CV30-H200) Třída únosnosti ve smyku: Počet a průměr smykové výztuže jako u V8 (standard). V10 a VV není k dispozici! Třída požární odolnosti: R0 (standard), R120 Vnitřní síly na mezi únosnosti, stavebně-fyzikální parametry, nadvýšení a vzdálenost dilatačních spar jako u typu K Typové označení v projektové dokumentaci K-HV K-BH K-WO K-WU typ/třída únosnosti výškové odsazení krytí výztuže výška prvku požární odolnost K20S -HV150- CV50-H1- R Hmin CV 170 HV100/150/ /150/200 Schöck Isokorb typ K-HV: Řez prvkem 5 Atypická řešení Pokud ve Vašem projektu nelze užít standardních prvků uvedených v těchto Technických informacích, kontaktujte prosím naše technické poradce (kontakt na str. 3). 60

23 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Typové varianty označení atypická řešení Varianty prvku Schöck Isokorb typ K-BH Prvek Schöck Isokorb typ K-BH je k dispozici v následujících variantách: Třída únosnosti: K10S-BH až K100M-BH Geometrie napojení: BH100 = výškové odsazení prvku Isokorb : 100 mm BH150 = výškové odsazení prvku Isokorb : 150 mm BH200 = výškové odsazení prvku Isokorb : 200 mm Krytí tažené výztuže: CV30 = 30 mm, CV50 = 50 mm (např.: K70M-BH150-CV30-H200) Třída únosnosti ve smyku: Počet a průměr smykové výztuže jako u V8 (standard). V10 a VV není k dispozici! Třída požární odolnosti: R0 (standard), R120 Vnitřní síly na mezi únosnosti, stavebně-fyzikální parametry, nadvýšení a vzdálenost dilatačních spar jako u typu K Typové označení v projektové dokumentaci typ/třída únosnosti výškové odsazení krytí výztuže výška prvku požární odolnost K-HV K-BH K-WO K-WU K20S -BH150- CV50-H1- R Hmin - 2 CV BH100/150/ /150/ Schöck Isokorb typ K-BH: Řez prvkem 5 Atypická řešení Pokud ve Vašem projektu nelze užít standardních prvků uvedených v těchto Technických informacích, kontaktujte prosím naše technické poradce (kontakt na str. 3). 61

24 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Typové varianty označení atypická řešení Varianty prvku Schöck Isokorb typ K-WO Prvek Schöck Isokorb typ K-WO je k dispozici v následujících variantách: Třída únosnosti: K10S-WO až K100M-WO Geometrie napojení: WO = stěna nad úrovní u (z němčiny Wand oben) Krytí tažené výztuže: CV30 = 30 mm, CV50 = 50 mm (např.: K70M-WO-CV30-H200) Třída únosnosti ve smyku: Počet a průměr smykové výztuže jako u V8 (standard). V10 a VV není k dispozici! Třída požární odolnosti: R0 (standard), R120 Vnitřní síly na mezi únosnosti, stavebně-fyzikální parametry, nadvýšení a vzdálenost dilatačních spar jako u typu K Typové označení v projektové dokumentaci K-HV K-BH K-WO K-WU typ/třída únosnosti kotvení do stěny nad úrovní u krytí výztuže výška prvku požární odolnost K20S -WO- CV50-H1- R Hmin - 2 l0 20 CV 170 Schöck Isokorb typ K-WO: Řez prvkem 5 Atypická řešení Pokud ve Vašem projektu nelze užít standardních prvků uvedených v těchto Technických informacích, kontaktujte prosím naše technické poradce (kontakt na str. 3). 62

25 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Typové varianty označení atypická řešení Varianty prvku Schöck Isokorb typ K-WU Prvek Schöck Isokorb typ K-WU je k dispozici v následujících variantách: Třída únosnosti: K10S-WU až K100M-WU Geometrie napojení: WU = stěna pod úrovní u (z němčiny Wand unten) Krytí tažené výztuže: CV30 = 30 mm, CV50 = 50 mm (např.: K70M-WU-CV30-H200) Třída únosnosti ve smyku: Počet a průměr smykové výztuže jako u V8 (standard). V10 a VV není k dispozici! Třída požární odolnosti: R0 (standard), R120 Vnitřní síly na mezi únosnosti, stavebně-fyzikální parametry, nadvýšení a vzdálenost dilatačních spar jako u typu K Typové označení v projektové dokumentaci typ/třída únosnosti kotvení do stěny pod úrovní u krytí výztuže výška prvku požární odolnost K-HV K-BH K-WO K-WU K20S -WU- CV50-H1- R Hmin CV l0 Schöck Isokorb typ K-WU: Řez prvkem 5 Atypická řešení Pokud ve Vašem projektu nelze užít standardních prvků uvedených v těchto Technických informacích, kontaktujte prosím naše technické poradce (kontakt na str. 3). 63

26 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Popis výrobku CV BH100/150/ /150/200 Hmin CV 170 HV100/150/ /150/200 Hmin Schöck Isokorb typ K-HV: Řez prvkem Schöck Isokorb typ K-BH: Řez prvkem K-HV K-BH K-WO K-WU Schöck Isokorb typ K50S-HV150: Půdorys prvku Schöck Isokorb typ K50S-BH150: Půdorys prvku 5 Popis výrobku Další půdorysy a řezy jsou k dispozici ke stažení na Prvky Schöck Isokorb typ K-HV, -BH lze na stavbě v nevyztužených oblastech řezat; je nutno zohlednit sníženou únosnost takto upravených výrobků a dodržet předepsané vzdálenosti výztužných prvků od okraje Krytí tažené výztuže: CV30 = 30 mm, CV50 = 50 mm (je možno požadovat i CV35 = 35 mm) 64

27 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Popis výrobku Hmin CV 170 l0 Hmin CV l0 Schöck Isokorb typ K-WO: Řez prvkem Schöck Isokorb typ K-WU: Řez prvkem K-HV K-BH K-WO K-WU Schöck Isokorb typ K50S-WO: Půdorys prvku Schöck Isokorb typ K50-WU: Půdorys prvku 5 Popis výrobku Další půdorysy a řezy jsou k dispozici ke stažení na Prvky Schöck Isokorb typ K-WU/WO lze na stavbě v nevyztužených oblastech řezat; je nutno zohlednit sníženou únosnost takto upravených výrobků a dodržet předepsané vzdálenosti výztužných prvků od okraje Krytí tažené výztuže: CV30 = 30 mm, CV50 = 50 mm (je možno požadovat i CV35 = 35 mm) 65

28 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Přídavná stavební výztuž - Schöck Isokorb typ K l 0 pos. 1 pos. 2 hv pos. 3/4 pos. 2 l 0 pos. 1 pos. 3 pos. 2 pos. 4 K-HV K-BH K-WO K-WU Schöck Isokorb typ K: Přídavná stavební výztuž pro malé výškové odsazení 5 Informace k přídavné stavební výztuži K přesměrování tahové síly je na straně stropu v okrajovém betonovém trámku nutná třmínková výztuž (horní délka ramene l 0, bü ). Tato třmínková výztuž (pos. 3) zajišťuje přenos zatížení z prvku Schöck Isokorb do stropní konstrukce. Smykovou výztuž (pos. 4) je nutno navrhnout dle zatížení u, stropu a dle rozpětí průvlaku resp. obráceného průvlaku. Proto musí provést dimenzování smykové výztuže v každém konkrétním případě statik. Nutnou příčnou výztuž v oblasti přesahu je třeba posoudit dle ČSN EN Prvek Schöck Isokorb typ K se případně osadí před vložením výztuže průvlaku resp. obráceného průvlaku. Pos. 3: Při větších šířkách průvlaku je možná redukce dle pokynů statika. 66

29 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Přídavná stavební výztuž - Schöck Isokorb typ K Doporučení pro přídavnou stavební výztuž V tabulce je udána plocha přídavné stavební výztuže stykované přesahem při 100% využití maximálního ohybového momentu na mezi únosnosti pro pevnostní třídu betonu C25/30: a s přídavné stavební výztuže a s tažených prutů prvku Isokorb. Přídavná stavební výztuž Schöck Isokorb typ K10S K20S K30S K40S K50S umístění výška [mm] Pos. 1 přídavná stavební výztuž stykovaná přesahem (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] na straně u ,01 4,02 5,03 6,04 7,04 Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 na straně u na straně stropu Pos třmínková výztuž dimenzovaná na smyk a třmínková výztuž k přesměrování tahové síly Pos na straně stropu třmínková výztuž dle ČSN EN (EC2), 6.2.3, Přídavná stavební výztuž Schöck Isokorb typ K60S K70M KM K90M K100M umístění výška [mm] Pos. 1 přídavná stavební výztuž stykovaná přesahem (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] na straně u ,05 9,05 11,31 13,57 15,83 Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 na straně u na straně stropu Pos třmínková výztuž dimenzovaná na smyk a třmínková výztuž k přesměrování tahové síly Pos na straně stropu třmínková výztuž dle ČSN EN (EC2), 6.2.3, K-HV K-BH K-WO K-WU 67

30 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Přídavná stavební výztuž - Schöck Isokorb typ K-HV l s pos. 1 pos. 2 HV pos. 2 pos. 3 pos. 4 l s pos. 2 pos. 3 K-HV K-BH K-WO K-WU pos. 1 pos. 2 pos. 4 Schöck Isokorb typ K-HV: Přídavná stavební výztuž Doporučení pro přídavnou stavební výztuž V tabulce je udána plocha přídavné stavební výztuže stykované přesahem při 100% využití maximálního ohybového momentu na mezi únosnosti pro pevnostní třídu betonu C25/30: a s přídavné stavební výztuže a s tažených prutů prvku Isokorb. Přídavná stavební výztuž Schöck Isokorb typ K10S-HV K20S-HV K30S-HV K40S-HV K50S-HV umístění Pos. 1 přídavná stavební výztuž stykovaná přesahem (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] na straně u 2,01 4,02 5,03 6,04 7,04 Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 na straně u/průvlak Pos. 3 + pos. 4 třmínky Pos. 3 + Pos. 4 průvlak Dimenzování provede statik dle posouvajících sil a ohybových momentů Přídavná stavební výztuž Schöck Isokorb typ K60S-HV K70M-HV KM-HV K90M-HV K100M-HV umístění Pos. 1 přídavná stavební výztuž stykovaná přesahem (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] na straně u 8,05 9,05 11,31 13,57 15,83 Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 na straně u/průvlak Pos. 3 + pos. 4 třmínky Pos. 3 + Pos. 4 průvlak Dimenzování provede statik dle posouvajících sil a ohybových momentů 68

31 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Přídavná stavební výztuž - Schöck Isokorb typ K-HV 5 Informace k přídavné stavební výztuži K přesměrování tahové síly je na straně stropu v okrajovém betonovém trámku nutná třmínková výztuž (horní délka ramene l 0, bü ). Tato třmínková výztuž (pos. 3) zajišťuje přenos zatížení z prvku Schöck Isokorb do stropní konstrukce. Smykovou výztuž (pos. 4) je nutno navrhnout dle zatížení u, stropu a dle rozpětí průvlaku resp. obráceného průvlaku. Proto musí provést dimenzování smykové výztuže v každém konkrétním případě statik. Nutnou příčnou výztuž v oblasti přesahu je třeba posoudit dle ČSN EN Prvek Schöck Isokorb typ K-HV se případně osadí před vložením výztuže průvlaku resp. obráceného průvlaku. K-HV K-BH K-WO K-WU 69

32 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Přídavná stavební výztuž Schöck Isokorb typ K-BH pos. 1 pos. 2 pos. 2 pos. 3/4 pos. 5 l s BH pos. 6 pos. 1 l s pos. 2 pos. 3/4 pos. 6 K-HV K-BH K-WO K-WU pos. 5 Schöck Isokorb typ K-BH: Přídavná stavební výztuž Doporučení pro přídavnou stavební výztuž V tabulce je udána plocha přídavné stavební výztuže stykované přesahem při 100% využití maximálního ohybového momentu na mezi únosnosti pro pevnostní třídu betonu C25/30: a s přídavné stavební výztuže a s tažených prutů prvku Isokorb. Přídavná stavební výztuž Schöck Isokorb typ K10S-BH K20S-BH K30S-BH K40S-BH K50S-BH umístění Pos. 1 přídavná stavební výztuž stykovaná přesahem (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] na straně u 2,01 4,02 5,03 6,04 7,04 Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 na str. u/obr. průvlak Pos. 3 třmínky Pos. 3 obrácený průvlak 8/150 8/125 8/100 10/125 10/100 Pos. 4 + pos. 5 třmínky Pos obrácený průvlak Dimenzování provede statik dle posouvajících sil a ohybových momentů Pos. 6 ohyby Pos. 6 obrácený průvlak 8/250 8/250 8/250 8/250 8/250 70

33 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Přídavná stavební výztuž Schöck Isokorb typ K-BH Přídavná stavební výztuž Schöck Isokorb typ K60S-BH K70M-BH KM-BH K90M-BH K100M-BH umístění Pos. 1 přídavná stavební výztuž stykovaná přesahem (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] na straně u 8,05 9,05 11,31 13,57 15,83 Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 na str. u/obr. průvlak Pos. 3 třmínky Pos. 3 obrácený průvlak 10/90 12/125 12/100 14/100 14/90 Pos. 4 + pos. 5 třmínky Pos obrácený průvlak Dimenzování provede statik dle posouvajících sil a ohybových momentů Pos. 6 ohyby Pos. 6 obrácený průvlak 8/250 8/150 8/150 8/150 8/150 5 Informace k přídavné stavební výztuži K přesměrování tahové síly je na straně stropu v okrajovém betonovém trámku nutná třmínková výztuž pos. 3 + pos. 5 (l 0, bü ). Tato třmínková výztuž (pos. 3 + pos. 5) zajišťuje přenos zatížení z prvku Schöck Isokorb do stropní konstrukce. Smykovou výztuž (pos. 4) je nutno navrhnout dle zatížení u, stropu a dle rozpětí průvlaku resp. obráceného průvlaku. Proto musí provést dimenzování smykové výztuže v každém konkrétním případě statik. Nutnou příčnou výztuž v oblasti přesahu je třeba posoudit dle ČSN EN Prvek Schöck Isokorb typ K-BH se případně osadí před vložením výztuže průvlaku resp. obráceného průvlaku. K-HV K-BH K-WO K-WU 71

34 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Přídavná stavební výztuž Schöck Isokorb typ K-WO stěna pos. 1 pos. 2 ls pos. 1 pos. 2 ls K-HV K-BH K-WO K-WU pos. 3 pos. 2 pos. 3 pos. 2 Schöck Isokorb typ K-WO: Přídavná stavební výztuž Doporučení pro přídavnou stavební výztuž V tabulce je udána plocha přídavné stavební výztuže stykované přesahem při 100% využití maximálního ohybového momentu na mezi únosnosti pro pevnostní třídu betonu C25/30: a s přídavné stavební výztuže a s tažených prutů prvku Isokorb. Přídavná stavební výztuž Schöck Isokorb typ K10S-WO K20S-WO K30S-WO K40S-WO K50S-WO Pos. 1 přídavná stavební výztuž stykovaná přesahem umístění stěna (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] na straně u 2,01 4,02 5,03 6,04 7,04 Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 Pos. 3 třmínky na straně u/ na straně stěny Pos. 3 na straně stěny 8/150 8/125 8/100 10/125 10/100 l 0 [mm] na straně stěny Přídavná stavební výztuž Schöck Isokorb typ K60S-WO K70M-WO KM-WO K90M-WO K100M-WO umístění Pos. 1 přídavná stavební výztuž stykovaná přesahem stěna (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] na straně u 8,05 9,05 11,31 13,57 15,83 Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 Pos. 3 třmínky na straně u/ na straně stěny Pos. 3 na straně stěny 10/90 12/125 12/100 14/100 14/90 l 0 [mm] na straně stěny

35 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Přídavná stavební výztuž Schöck Isokorb typ K-WU stěna pos. 1 pos. 2 pos. 2 pos. 2 l0 pos. 1 pos. 3 pos. 2 pos. 3 K-HV K-BH K-WO K-WU Schöck Isokorb typ K-WU: Přídavná stavební výztuž Doporučení pro přídavnou stavební výztuž V tabulce je udána plocha přídavné stavební výztuže stykované přesahem při 100% využití maximálního ohybového momentu na mezi únosnosti pro pevnostní třídu betonu C25/30: a s přídavné stavební výztuže a s tažených prutů prvku Isokorb. Přídavná stavební výztuž Schöck Isokorb typ K10S-WU K20S-WU K30S-WU K40S-WU K50S-WU umístění Pos. 1 přídavná stavební výztuž stykovaná přesahem stěna (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] na straně u 2,01 4,02 5,03 6,04 7,04 Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 Pos. 3 pruty na straně u/ na straně stěny Pos. 3 na straně stěny 8/150 8/125 8/100 10/125 10/100 l 0 [mm] na straně stěny Přídavná stavební výztuž Schöck Isokorb typ K60S-WU K70M-WU KM-WU K90M-WU K100M-WU umístění Pos. 1 přídavná stavební výztuž stykovaná přesahem stěna (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] na straně u 8,05 9,05 11,31 13,57 15,83 Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 Pos. 3 pruty na straně u/ na straně stěny Pos. 3 na straně stěny 10/90 12/125 12/100 14/100 14/90 l 0 [mm] na straně stěny

36 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Montážní návod 200 mm 4C 1 K-HV K-BH K-WO K-WU mm 220 mm 3A 3B 150 mm 220 mm 3C 220 mm 3D 200 mm ø 8 50 mm A l 0 l mm 200 mm Tlačenou oblast je nutno vyplnit betonem! Šířka monolitického pásu 100 mm 4B 8 74

37 Schöck Isokorb typ K-HV, K-BH, K-WO, K-WU Montážní návod 9 K-HV K-BH K-WO K-WU 75

38

39 Schöck Isokorb typ Q Schöck Isokorb typ Q, Q-VV Q Schöck Isokorb typ Q Používá se u podepřených ů. Prvek přenáší kladné posouvající síly. Schöck Isokorb typ Q-VV Používá se u podepřených ů. Prvek přenáší kladné i záporné posouvající síly. 77

40 Schöck Isokorb typ Q Uspořádání prvků typ Q typ QP-VV typ Q typ QP-VV sloup sloup sloup sloup Schöck Isokorb typ Q: Balkón se sloupovými podporami Schöck Isokorb typ QP a typ Q-VV: Balkón se sloupovými podporami; napojení s různými tuhostmi uložení Q typ Q-VV typ QP typ QP tažené pruty ve spodní části l1 typ Q sloup typ Q-VV typ Q-VV typ Q stropní deska l 2 Schöck Isokorb typ Q-VV a QP: Lodžie podepřená ze tří stran Schöck Isokorb typ Q, QP-VV: Balkón uložený ze dvou stran, se sloupovou podporou 78

41 Schöck Isokorb typ Q Řezy stropní deska stropní deska sloup sloup Schöck Isokorb typ Q: Nezateplené zdivo s tepelně-izolačními vlastnostmi; obr. znázorňuje typ Q10S až Q30S Schöck Isokorb typ Q40M až Q60M: Podepřený, zdivo s vnějším zateplením nebo kontaktním zateplovacím systémem stropní deska podesta Q sloup základ Schöck Isokorb typ Q-VV: Kontaktní zateplovací systém Schöck Isokorb typ Q: Podesta kotvená v nezatepleném zdivu s tepelněizolačními vlastnostmi; obr. znázorňuje typ Q10S až Q30S sloup 175 stropní deska Schöck Isokorb typ Q10S až Q30S: Prefabrikovaná ová deska sloup 175 Schöck Isokorb typ Q10S až Q30S: Malé snížení u oproti stropní desce 79

42 Schöck Isokorb typ Q Typové varianty označení atypická řešení Varianty prvků Schöck Isokorb typ Q, Q-VV Prvky Schöck Isokorb typ Q a Q-VV jsou k dispozici v následujících variantách: Typ Q: Smykový prut probíhá zespodu (ze strany u) směrem šikmo nahoru (na stranu stropu) Typ Q-VV: Smykové pruty probíhají zespodu (ze strany u) směrem šikmo nahoru (na stranu stropu) a shora (ze strany u) směrem šikmo dolů (na stranu stropu) Třída únosnosti: Q10S až Q60M: smykový prut má na straně u přímý konec, na straně stropu je zahnutý Krytí spodní výztuže: CV = 30 mm u Q10S až Q30S, CV = 40 mm u Q40M až Q60M horní výztuže: CV je závislé na výšce smykových prutů. Výška: H = H min až 2 mm (je nutno dodržet minimální tloušťku desky, která je závislá na únosnosti prvků) Třída požární odolnosti: R0 (standard), R90 Typové označení v projektové dokumentaci Q typ/třída únosnosti výška prvku požární odolnost Q50M -H200-R90 5 Atypická řešení Pokud ve Vašem projektu nelze užít standardních prvků uvedených v těchto Technických informacích, kontaktujte prosím naše technické poradce (kontakt na str. 3).

43 Schöck Isokorb typ Q Dimenzování - C25/30 Dimenzační tabulka typ Q Schöck Isokorb typ Q10S Q20S Q30S Q40M Q50M Q60M Vnitřní síly na mezi únosnosti v Rd,z [kn/m] Beton C25/30 54,8 82,1 109,5 123,2 184,8 246,4 Délka prvku [mm] Smykové pruty Tlaková ložiska (ks) H min u R0 [mm] H min u R90 [mm] hmin Hmin hmin Hmin l l Q Schöck Isokorb typ Q10S až Q30S: Statický systém Schöck Isokorb typ Q40M až Q60M: Statický systém Dimenzační tabulka typ Q-VV Schöck Isokorb typ Q10S-VV Q20S-VV Q30S-VV Q40M-VV Q50M-VV Q60M-VV Vnitřní síly na mezi únosnosti v Rd,z [kn/m] Beton C25/30 ±54,8 ±82,1 ±109,5 ±123,2 ±184,4 ±246,4 Délka prvku [mm] Smykové pruty 2 x x x x x x 8 12 Tlaková ložiska (ks) H min u R0 [mm] H min u R90 [mm] hmin Hmin hmin Hmin l l Schöck Isokorb typ Q10S-VV až Q30S-VV: Statický systém Schöck Isokorb typ Q40M-VV až Q60M-VV: Statický systém U obou železobetonových konstrukcí navazujících na prvek Schöck Isokorb je nutné statické posouzení. Vlivem excentrického přenosu sil prvkem Schöck Isokorb typ Q a typ Q-VV vzniká na okrajích navazujících desek přídavný moment. Tento moment je třeba zohlednit při dimenzování desek. 81

44 Schöck Isokorb typ Q Momenty z excentrického napojení Momenty z excentrického napojení Při návrhu přídavné stavební výztuže na obou stranách prvků Schöck Isokorb typ Q a Q-VV je třeba zohlednit přídavné momenty z excentrického napojení. Tyto momenty se sčítají s momenty z návrhového zatížení, pokud s nimi mají stejná znaménka. Následující tabulkové hodnoty M Ed byly vypočítány při 100% využití v Rd ; rameno vnitřních sil z v,max = 140 mm. V Ed V Ed V Ed V Ed 1/2 zv M Ed M Ed 1/2 zv V Ed V Ed M Ed = V Ed 1/2 z V Q Vnitřní síly Schöck Isokorb typ Q10S, QS10-VV Q20S, Q20S-VV Q30S, Q30S-VV Q40M, Q40M-VV M Ed [knm/m] Q50M, Q50M-VV Q60M, Q60M-VV Beton C25/30 2,5 3,8 5,1 7,0 10,5 14,0 82

45 Schöck Isokorb typ Q Vzdálenost dilatačních spar Maximální vzdálenost dilatačních spar Přesáhne-li délka stavebního dílu maximální vzdálenost dilatačních spar e, je nutno opatřit venkovní betonové konstrukce dilatačními sparami kolmými k obvodové stěně, aby se omezilo namáhání konstrukce vlivem teplotních změn. U pevných bodů, jako jsou např. rohy ů, atik a parapetů, nesmí vzdálenost mezi pevným bodem a dilatační spárou přesáhnout e/2. 1/2 e e 1/2 e typ Q-VV smykový trn Schöck ESD-K dilatační spára typ Q smykový trn Schöck ESD-K dilatační spára typ Q-VV typ Q-VV typ Q-VV 1/2 e sloup Q l Schöck Isokorb typ Q a typ Q-VV: Řešení dilatační spáry se smykovým trnem posuvným ve směru své podélné osy, např. Schöck ESD-K Schöck Isokorb typ Maximální vzdálenosti dilatačních spar Q, Q-VV e [m] Tloušťka izolantu [mm] 13,0 5 Vzdálenosti od okraje Prvky Schöck Isokorb musí být v blízkosti dilatačních spar osazeny tak, aby byly dodrženy následující podmínky: Vzdálenost mezi osou tlačených prvků a volným okrajem u nebo dilatační spárou e R musí činit min. 50 mm. Vzdálenost mezi osou smykových prutů a volným okrajem u nebo dilatační spárou e R se musí pohybovat v rozmezí mm. 83

46 Schöck Isokorb typ Q Popis výrobku tlakové ložisko tlakové ložisko Schöck Isokorb typ Q10S až Q30S: Řez prvkem Schöck Isokorb typ Q40M až Q60M: Řez prvkem Q Schöck Isokorb typ Q10S: Půdorys prvku Schöck Isokorb typ Q50M: Půdorys prvku

47 Schöck Isokorb typ Q Popis výrobku požární bezpečnost 30 tlakové ložisko tlakové ložisko stropní deska Schöck Isokorb typ Q10S-VV až Q30S-VV: Řez prvkem Schöck Isokorb typ Q40M-VV až Q60M-VV: Řez prvkem Q 448 Schöck Isokorb typ Q10S-VV: Půdorys prvku Schöck Isokorb typ Q50M-VV: Půdorys prvku 5 Informace o výrobku Další půdorysy a řezy jsou k dispozici ke stažení na Je nutno zohlednit minimální výšku H min prvku Schöck Isokorb typ Q, Q-VV Provedení prvků s požární odolností Hmin - 2 tlakové ložisko Hmin - 2 tlakové ložisko Schöck Isokorb typ Q10S až Q30S s R90: Řez prvkem Schöck Isokorb typ Q40M až Q60M s R90: Řez prvkem 85

48 Schöck Isokorb typ Q Přídavná stavební výztuž 1 Přídavná stavební výztuž prvků Schöck Isokorb typ Q10S až Q30S a typ Q10S-VV až Q30S-VV pos. 1 pos pos. 2 pos. 1 pos pos. 2 pos. 3 pos. 4 pos. 3 pos. 4 sloup pos. 5 sloup pos. 5 pos. 1 pos. 1 pos. 3 pos. 2 pos. 4 pos. 3 pos. 2 pos. 4 pos. 5 pos. 5 Q Schöck Isokorb typ Q10S až Q30S: Přídavná stavební výztuž Schöck Isokorb typ Q10S-VV až Q30S-VV: Přídavná stavební výztuž Schöck Isokorb typ Q10S, Q10S-VV Q20S, Q20S-VV Q30S, Q30S-VV Přídavná stavební výztuž umístění Pos. 1 přídavná stavební výztuž stykovaná přesahem (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 na straně u dle pokynů statika Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 na straně u Pos. 2 na straně stropu Pos. 3 otevřený třmínek Pos. 3 [cm²/m] na straně u 1,41 2,12 2,83 pos. 4 uzavřený třmínek Pos. 4 [cm²/m] na straně stropu 1,41 3,02 4,02 Pos. 4 na straně stropu 8/250 8/150 8/125 Pos. 5 přídavná stavební výztuž stykovaná přesahem Pos. 5 na straně u nutná v tažené oblasti; dle pokynů statika Pos. 6 konstrukční lemovací výztuž volného okraje Pos. 6 Pos. 6 lemovací výztuž dle ČSN EN (EC2), (není zobrazena) 86

49 Schöck Isokorb typ Q Přídavná stavební výztuž Přídavná stavební výztuž prvků Schöck Isokorb typ Q40M až Q60M a typ Q40M-VV až Q60M-VV pos. 1 pos pos. 2 pos. 1 pos pos. 2 pos. 3 pos. 4 pos. 3 pos. 4 sloup pos. 5 sloup pos. 5 pos. 1 pos. 1 pos. 3 pos. 2 pos. 4 pos. 3 pos. 2 pos. 4 pos. 5 pos. 5 Schöck Isokorb typ Q40M až Q60M: Přídavná stavební výztuž Schöck Isokorb typ Q40M-VV až Q60M-VV: Přídavná stavební výztuž Q Schöck Isokorb typ Q40M, Q40M-VV Q50M, Q50M-VV Q60M, Q60M-VV Přídavná stavební výztuž umístění Pos. 1 přídavná stavební výztuž stykovaná přesahem (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 na straně u dle pokynů statika Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos. 2 na straně u Pos. 2 na straně stropu Pos. 3 otevřený třmínek Pos. 3 [cm²/m] na straně u 3,18 4,77 6,36 pos. 4 uzavřený třmínek Pos. 4 [cm²/m] na straně stropu 3,18 6,79 9,05 Pos. 4 na straně stropu 12/250 12/150 12/125 Pos. 5 přídavná stavební výztuž stykovaná přesahem Pos. 5 na straně u nutná v tažené oblasti; dle pokynů statika Pos. 6 konstrukční lemovací výztuž volného okraje Pos. 6 Pos. 6 lemovací výztuž dle ČSN EN (EC2), (není zobrazena) 5 Informace k přídavné stavební výztuži Výztuž navazujících železobetonových konstrukcí je nutno zavést co nejblíže k izolantu prvku Schöck Isokorb (se zřetelem na potřebné krytí výztuže). Přímé konce smykové výztuže se v tlačené oblasti kotví jako přímé pruty. V tažené oblasti je nutno smykové pruty stykovat přesahem. Konstrukční lemovací výztuž (otevřené třmínky pos. 6) je nutno volit tak, aby ji bylo možno vložit mezi horní a spodní vrstvu výztuže. 87

50 Schöck Isokorb typ Q Podepřená konstrukce 4 stropní deska 4 stropní deska Schöck Isokorb typ Q: Podepření u je nutno zajistit i během provádění Schöck Isokorb typ Q: Podepření u je nutno zajistit i během provádění Q 5 Podepřený Prvek Schöck Isokorb typ Q je určen pro podepřené y. Přenáší pouze posouvající síly; nemůže přenášet ohybové momenty. 4 Pozor podepření nesmí chybět Bez podepření dojde k ulomení ové desky. Balkón musí být ve všech fázích výstavby podepřen staticky dimenzovanými sloupy či jiným vhodným způsobem. Také po dokončení stavby musí být podepřen staticky dimenzovanými sloupy či jiným vhodným způsobem. Provizorní podpory lze odstranit až po dokončení definitivní podpůrné konstrukce. 88

51 Schöck Isokorb typ Q Montážní návod 165 mm 1 4B Q 2 5 3A 3B 3C 3D c 2 l 0 50 mm ø mm 165 mm hh-c 1 -c 2 c 1 ø 8 ø 8 7 4A 89

52 Schöck Isokorb typ Q Montážní návod 8 Q 9 90

53 Schöck Isokorb typ QP Schöck Isokorb typ QP, QP-VV QP Schöck Isokorb typ QP (posouvající síla) Používá se u podepřených ů s bodovým uložením. Prvek přenáší kladné posouvající síly. Schöck Isokorb typ QP-VV (posouvající síla) Používá se u podepřených ů s bodovým uložením. Prvek přenáší kladné i záporné posouvající síly. 91

54

55 Schöck Isokorb typ QP Uspořádání prvků řezy typ Q-VV typ QP-VV typ Q typ QP-VV typ QP typ QP sloup sloup tažené pruty ve spodní části Schöck Isokorb typ Q-VV a QP: Lodžie podepřená ze tří stran Schöck Isokorb typ QP-VV a typ Q: Balkón se sloupovými podporami; napojení s různými tuhostmi uložení l1 typ Q typ Q-VV typ Q-VV QP sloup typ Q stropní deska l 2 Schöck Isokorb typ Q, QP-VV: Balkón uložený ze dvou stran, se sloupovou podporou sloup stropní deska sloup stropní deska Schöck Isokorb typ QP10S a QP20S: Podepřený, nezateplené zdivo Schöck Isokorb typ QP10S a QP20S: Podepřený, zdivo s vnějším zateplením nebo kontaktním zateplovacím systémem stropní deska sloup sloup 175 Schöck Isokorb typ QP10S a QP20S: Podepřený, sendvičové zdivo Schöck Isokorb typ QP10S a QP20S: Malé výškové odsazení u (snížení oproti stropní desce) 93

56 Schöck Isokorb typ QP Typové varianty označení atypická řešení Varianty prvků Schöck Isokorb typ QP, QP-VV Prvky Schöck Isokorb typ QP a QP-VV jsou k dispozici v následujících variantách: Typ QP: Smykový prut probíhá zespodu (ze strany u) směrem šikmo nahoru (na stranu stropu) Typ QP-VV: Smykové pruty probíhají zespodu (ze strany u) směrem šikmo nahoru (na stranu stropu) a shora (ze strany u) směrem šikmo dolů (na stranu stropu) Třída únosnosti: QP10S až QP60M: smykový prut má na straně u přímý konec, na straně stropu je zahnutý QP70L a QPL: smykový prut má na straně u i stropu přímé konce Krytí výztuže: QP10S až QP30S: dole CV = 30 mm QP40M až QPL: dole CV = 40 mm nahoře: Krytí výztuže je závislé na výšce smykových prutů. Výška: H = H min až 2 mm (je nutno dodržet minimální tloušťku desky, která je závislá na únosnosti prvků) Třída požární odolnosti: R0 (standard), R90 QP Typové označení v projektové dokumentaci typ/třída únosnosti výška prvku požární odolnost QP50M -H200-R90 5 Atypická řešení Pokud ve Vašem projektu nelze užít standardních prvků uvedených v těchto Technických informacích, kontaktujte prosím naše technické poradce (kontakt na str. 3). 94

57 Schöck Isokorb typ QP Dimenzování - C25/30 Dimenzační tabulka typ QP Schöck Isokorb typ QP10S QP20S QP30S QP40M QP50M QP60M QP70L QPL Vnitřní síly na mezi únosnosti V Rd,z [kn/prvek] Beton C25/30 27,4 41,1 54,8 61,6 92,4 123,2 83,8 125,8 Délka prvku [mm] Smykové pruty Tlaková ložiska (ks) HTE HTE H min u R0 [mm] H min u R90 [mm] hmin Hmin l QP Schöck Isokorb typ QP: Statický systém Dimenzační tabulka typ QP-VV Schöck Isokorb typ QP10S-VV QP20S-VV QP30S-VV QP40M-VV QP50M-VV QP60M-VV QP70L-VV QPL-VV Vnitřní síly na mezi únosnosti V Rd,z [kn/prvek] Beton C25/30 ±27,4 ±41,1 ±54,8 ±61,6 ±92,4 ±123,2 ±83,8 ±125,8 Délka prvku [mm] Smykové pruty 2 x x x x x x x x 3 14 Tlaková ložiska (ks) HTE HTE H min u R0 [mm] H min u R90 [mm] hmin Hmin l Schöck Isokorb typ QP10S-VV až QP60M-VV: Statický systém U obou železobetonových konstrukcí navazujících na prvek Schöck Isokorb je nutné statické posouzení. Napojení prvky Schöck Isokorb typ QP a typ QP-VV působí ze statického hlediska jako pevný (momentový) kloub. 95
