PERI CB 240 a CB 160 překládané lešení Stavebnicový, zaručeně bezpečný systém

Transkript

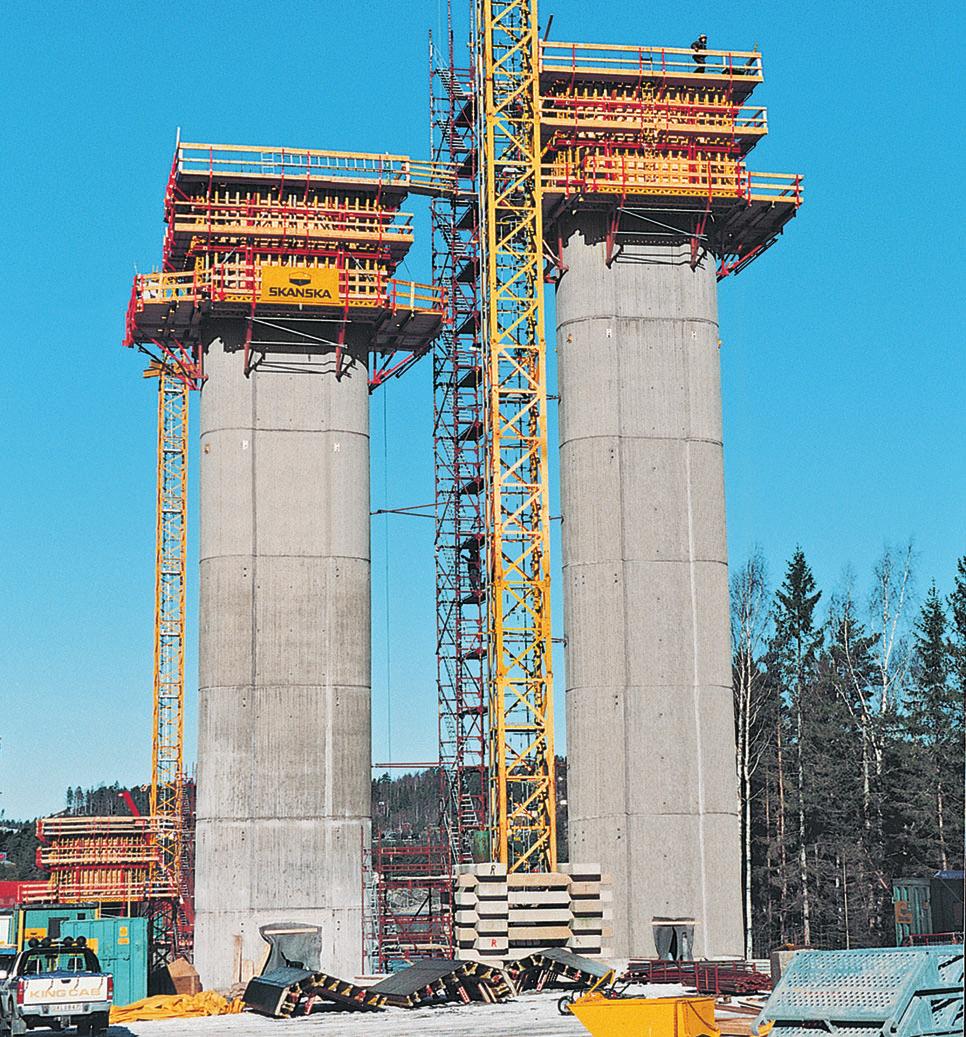

1 PERI CB 240 a CB 160 překládané lešení Stavebnicový, zaručeně bezpečný systém...pro univerzální použití

2 Vydání 07/2005 PERI GmbH Postfach Weissenhorn Tel.: / Fax: / info@peri.de Další prospekty týkající se překládaného lešení PERI: KGF 240 a KG 180 Překládané lešení SKSF 240 a SKS 180 Přehradní překládané lešení FB 180 Sklápěcí lávka ASG 160 Lehké pracovní lešení pro zděné stavby Důležité upozornění: Při nasazení našich výrobků je nutné dodržovat bezpečnostní předpisy platné v daném státě. Technická řešení vyobrazená v tomto prospektu vyplývají z momentální situace na stavbě, a proto je nelze z hlediska bezpečnosti práce brát jako platná a závazná. Bezpečnostní předpisy a hodnoty zatížení je nutné přesně dodržovat. Změny a odlišnosti je nutno doložit zvláštním statickým výpočtem. Technická řešení sloužící k pokroku vyhrazena. 26

3 Obsah Strana Překládané lešení PERI CB 240 pro výšku taktu do 5,40 m 2 Odbedňovací vozík CB 240 snadné zabednění a odbednění pomocí valivého ložiska 3 PERI CB 240 bezpečná práce díky rovné a hladké pracovní plošině 4 Dovolená zatížení 5 Překládané lešení PERI CB 160 výška taktu až 5,40 m 6 Čistá pracovní spára díky snadné aretaci 7 Vlastní hmotnost a některé praktické rady 8 Zásady kotvení 9 PERI CB 240 a CB 160 bezpečné systémy díky osvědčenému kotvení 10 Jednoduchý způsob fixace kotev postup montáže 11 Sled záběrů s překládaným lešením CB Systémové díly překládaného lešení zajišťující bezpečnost PERI CB 240 statické hodnoty PERI CB 160 statické hodnoty PERI CB 240 zaručená bezpečnost v každé výšce 22 Dvě konzoly přenesou lávku dlouhou 12 m nebo 27 m 2 bednění! 23 Plošiny do šachet PERI příklad použití 24 Plošinová závora tabulky 25 Přehled výrobků PERI v ČR Zastoupení PERI ve světě

4 1

5 Překládané lešení PERI CB 240 Pro výšku taktu do 5,40 m Příklad PERI TRIO Výška betonu: 2,40 m 3,60 m Příklad PERI VARIO GT 24 Výška betonu: 3,60 m 5,40 m Sklopný nosník 270 (pro výšku bednění do 3,60 m) Sklopný nosník 380 (pro výšku bednění do 3,60 m 5,40 m) Spona - 2 Vzpěra Adaptér TRIO/CB Vertikální aretace Vozík CB s ozubenou lištou Nosníky VT 16, trámek 8/16 nebo nosník GT 24, dle statického požadavku Konzola CB 240 Sloupek zábradlí 200 Sloupek lávky 225 Sloupek zábradlí 190 Nosný profil lávky CB Sloupek zábradlí 200 Sloupek lávky 180 Táhlo CB Sloupek zábradlí 370 Sloupek lávky 225 Nosný profil lávky CB 2

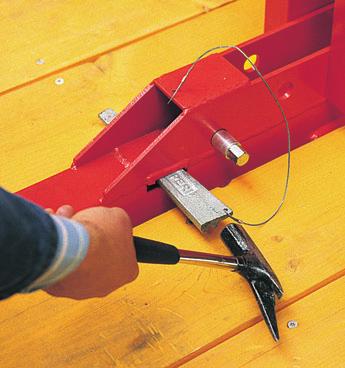

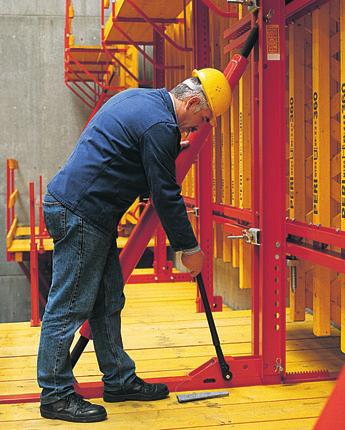

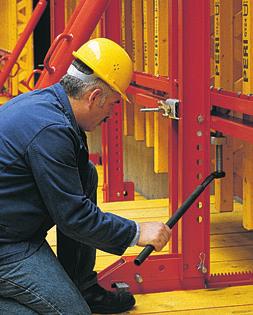

6 Vozík CB 240 Snadné zabednění i odbednění pomocí valivého ložiska Ráčna 19 mm Ozubené kolečko Zajištovací klín Vozík Valivá ložiska Konzola CB 240 PERI CB 240 nabízí odbedňovací vozík s valivými ložisky: To znamená, že i velké sestavy bednění lze snadno odbednit, což přináší časové úspory. Pomocí ráčny 19 mm (č. výr ) lze s vozíkem lehce pojíždět tam i zpět. 75 cm Pomocí neztratného zajišt'ovacího klínu lze vozík zajistit v jakékoli poloze. Po vyjetí vozíku až do zadní polohy vznikne před bedněním prostor o šířce 75 cm. Tím vznikne dostatek místa pro očistění pláště bednění a pro montáž výztuže. 3

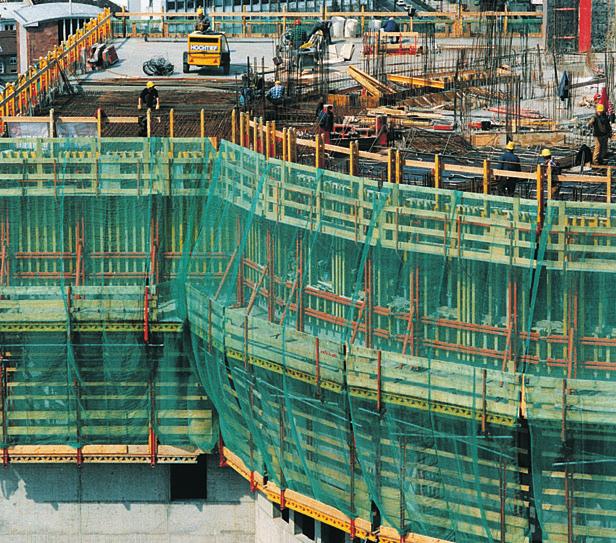

7 PERI CB 240 Bezpečná práce díky rovné a hladké pracovní plošině Rovná plošina umožňuje pohodlnou chůzi jak před bedněním tak i za ním. Konstrukce pracovní plošiny leží přímo na konzolách a proto lze všechny výčnělky pohodlně schovat pod plošinu. 75 cm Pracovní plošinu lze smontovat předem. I když je vozík s bedněním v zadní poloze, je možno pohodlně pracovat před bedněním i za ním. 4

8 Dovolená zatížení Překládané lešení PERI CB: neobyčejně snadná obsluha, rychlý sled taktů a bezproblémové nasazení při rozmanitých půdorysech. 1,5 kn/m 2 1,5 kn/m 2 Vysoká únosnost konzol umožňuje jejich velké rozpětí (a tím použití velkých sestav) při současném velkém zatížení. Poloha betonovací Poloha pracovní Na konzoly PERI CB 240 v pracovní poloze tedy můžete odkládat i armovací výztuž. 2,0 kn/m 2 3,0 kn/m 2 2,0 kn/m 2 0,75 0,75 kn/m 2 kn/m 2 5

9 Překládané lešení PERI CB 160 Výška taktu až 5,40 m Příklad PERI VARIO GT 24 Výška betonu: 2,40 m 3,60 m Příklad PERI TRIO Výška betonu: 3,60 m 5,40 m Sklopný nosník 380 (pro výšku bednění do 3,60 m 5,40 m) Adaptér TRIO/CB Sklopný nosník 270 (pro výšku bednění do 3,60 m) Vzpěra Napínací jednotka CB 160 Nosníky VT 16, trámek 8/16 nebo nosník GT 24, dle statického požadavku Konzola CB 160 Sloupek zábradlí 200 Sloupek zábradlí 200 Sloupek lávky 225 Sloupek lávky 180 Sloupek zábradlí 190 Táhlo CB Nosný profil lávky CB Sloupek zábradlí 370 Sloupek lávky 225 Nosný profil lávky CB 6

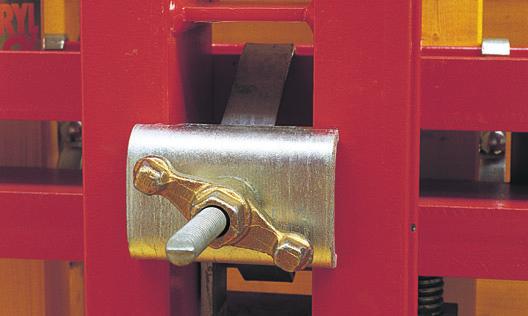

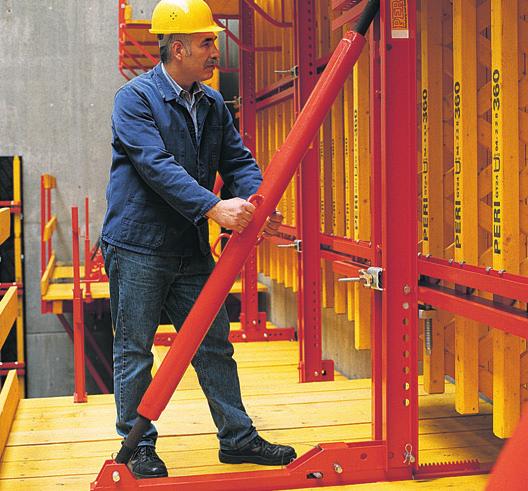

10 Čistá pracovní spára díky snadné aretaci Spona 2 umožní posunutí bednění do stran Vzpěra zabezpečí kolmost stěny Pomocí vertikální aretace lze jemně doladit výšku bednění...u VARIO GT 24...u PERI TRIO 7

11 Vlastní hmotnost a některé praktické rady Tabulka pro určení hmotnosti překládaného lešení a výbavy (bez bezpečnostních doplňků jako žebřík, poklop atd.) Příklad: Šířka elementu = 5,00 m Výška elementu = 5,40 m Sestava CB 240 s vozíkem Hmotnost bednění: 5,00 m x 5,40 m x 60 kg/m 2 = 1620 kg Hmotnost výbavy: Sestava, skládající se = 862 kg z bednění dvou konzol a výbavy Hmotnost lávek: Pracovní plošina b = 5,00 x 70 kg/m = 350 kg Pomocná plošina b = 5,00 x 40 kg/m = 200 kg Jiné: b = 5,00 x 7 kg/m = 35 kg Celková hmotnost = 3067 kg Sestava, skládající CB 240 CB 160 se z bedněni dvou konzol a výbavy (kg) (kg) 1. Výška taktu do 3,60 m (sklopný nosník 270) 2. Výška taktu 3,60-5,40 m (sklopný nosník 380) 3. Jako pracovní lešení h = do 3,60 m h = 3,60-5,40 m Sestavy plošin kg / m kg / m Pracovní plošina 3 x nosník GT 24, fošny d = 40 mm, 3 x zábradlí 3/12 Pomocná plošina 2 x nosník GT 24, fošny d = 40 mm, 3 x zábradlí 3/12 Jiné: Trubka 48,3 7 7 Upozornění: Hmotnost sestavy lze zvýšit o ca 60 kg/m 2. Tím jsou zohledněny stabilizátory, betonovací konzoly a příslušenství. V případě nestandardního vybavení sestavy je nutné požadovat výpočet hmotnosti dané sestavy. Praktická rada Při používání pomocné kolečko M 24 může občas dojít k náhodnému uvolnění kotevních dílů. Aby k tomuto nedocházelo, je třeba kotevní díly upevnit k výztuži pomocí vázacího drátu. Příklad: Kónus 2 M 24/DW 15 Závitová kotva 15 Táhlo DW 15 8

12 Zásady kotvení Závěsný prstenec 15 (pro CB 240 a CB 160) umožňuje rychlé a bezpečné zavěšení konzol. Pro kotvení tohoto prstence platí dvě rozdílné varianty (viz str. 10). PERI CB 240 s vozíkem PERI CB 160 s s napínací jednotkou Pracovní spára Pracovní spára CB 240 osa konzoly CB 160 osa konzoly...jako pracovní lešení...jako pracovní lešení Jeřábové závěsy Opěra pro trámky CB 160 Pracovní spára 40 Jeřábové očko CB (16) CB pro GT pro 8/16 Pracovní spára (24) CB 160 osa konzoly osa konzoly 9

13 PERI CB 240 a CB 160 bezpečné systémy díky osvědčenému kotvení Přesnost, hospodárnost a bezpečnost je u každého překládaného lešení předevšímotázkou kvality systému kotvení! Bezpečnostní zásada K upevnění příslušenství jako např. závěsné botky je možno použít pouze šrouby uvedené v tomto přehledu. Varianta 1 S kónusem se závitem M 24/DW 20 Závitová kotva 20 Kónus se závitem Závěsný prstenec 15 M24x120 M24/DW 20 ISO 4014 č. výr č. výr č. výr č. výr Varianta 2 S kónusem 2 M 24/DW 15 Závitová Táhlo Kónus 2 Závěsný prstenec 15 M24x120 kotva 15 DW 15 - bm M24/DW 15 ISO 4014 č. výr č. výr č. výr č. výr č. výr Systém kotvení PERI je hospodárný a hlavně bezpečný. Zavěšení konzol CB 160 a CB 240 Zavěšení šachtových sklápěcích konzol 25 Sklápěcí konzoly 25 je možno kotvit také pomocí kotevního krčku M 24. Varianta 1 S kónusem se závitem M24/DW20 a závitovou kotvou 20 15cm M24 x 120 ISO cm M24 x 70 ISO 4014 CB 240 nebo CB 160 Šachtový profil Sklápěcí konzolka 25 Varianta 2 S kónusem 2 M24/DW 15, závitovou kotvou 15 a táhlem DW 15 (délka táhla dle požadavků statiky) dle pož. M24 x 120 ISO 4014 dle pož. M24 x 70 ISO 4014 CB 240 nebo CB 160 Šachtový profil Sklápěcí konzolka 25 10

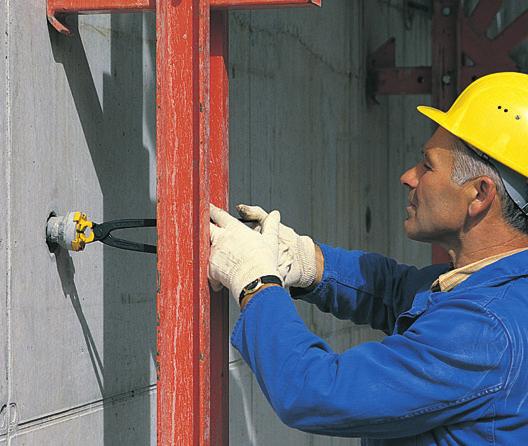

14 Jednoduchý způsob fixace kotev Postup montáže Při použití pomocného šroubu M 24 Při použití pomocného kolečka M 24 a bednění VARIO GT Fixace kotvy před betonáží V místě požadované kotvy provrtat překližku, d vrtáku = 25 mm. Do otvoru z vnější strany nasadit pomocný šroub M 24 nebo šestihranný šroub M24 x 70. Z vnitřní strany našroubovat požadované kotevní díly (viz str. 10). 2. Vybavení kotvy Odšroubovat pomocné šrouby. Odbednit. Připevnit závěsný prstenec nebo sklápěcí konzolu 25 pomocí šestihranného šroubu. a bednění TRIO 1. Fixace kotvy před betonáží Na vnitřní straně bednění v místě požadované kotvy přibít pomocí hřebíků pomocné kolečko M 24. Z vnitřní strany našroubovat požadované kotevní díly (viz str. 10). 2. Vybavení kotvy Odbednit. Odšroubovat kolečko M 24. Připevnit závěsný prstenec nebo sklápěcí konzolu 25 pomocí šestihranného šroubu viz vlevo 3. Zavěšení konzoly 5. Uzavření kotevních míst Zavěsit konzolu a ihned ji zajistit pomocí neztratného čepu proti vypadnutí. Klíčem 19 (č.výr.: ) se vyjme kotevní kónus. 4. Odstranění kotev Klíčem SW 36 z pomocné lávky vyšroubovat šestihranný šroub, sejmout závěsný prstenec a vyšroubovat kónus. Tyto díly lze znovu použít v dalším taktu. Zbylý otvor zabetonovat. vzniklý kotevní otvor se uzavře betonovým kónusem odpovídající velikosti. (viz str. 36). 11

15 Sled záběrů s překládaným lešením CB 240 Detail A, kotva a díly pro uchycení k bednění pomocná destička 15 kónus se závitem M24/DW20 závitová kotva DW 20 Detail B, díly pro zavěšení lávky šestihr. šroub M24 x 120 šestihr. šrouby M6 x 20 (4x) závěsný prstenec 15 pomocný šroub M Po dosažení požadované pevnosti betonu se k zabetonovaným kotvám montují díly pro následné zavěšení lávky. Na ně se zavěsí pracovní lávka a postaví se bednění. Po vyarmování může proběhnout betonáž druhého úseku. A 3. Po odsunutí bednění od nově vzniklé stěny se může kotva připravit pro zavěšení. B 1. Probíhá betonáž prvního záběru stěny. K bednění jsou připevněny budoucí kotvy. 12

16 4. Celou lávku společně s bedněním jeřáb přemístí do dalšího záběru. Upozornění: Únosnost jeřábového závěsu na sklopném nosníku je 1900 kg. 5. Po zavěšení mohou začít práce spojené s čištěním bednění a kladením výztuže. Dle potřeby je možné montovat následnou lávku a připevňovat táhla. 6. Bednění se přisadí a může začít betonáž. Dále se pokračuje znovu od bodu 3. 13

17 Systémové díly PERI pro betpečnost práce Díly pro splnění požadavků na bezpečnost práce dle DIN. Bezpečná komunikace mezi oběma plošinami v každé výšce. Posuvný záklop Žebřík 220/6 Ochranný koš Žebřík 180/6 Žebřík 180/6 U menší výšky než 4,90 m prochází žebřík průlezem pomocné plošiny Patka Tabulka pro určení potřeby jednotlivých dílů žebříku v závislosti na výšce taktu. Výška betonu [m] do 3,60 do 5,40 Posuvný záklop 1 1 č. výr Žebřík 220/6 1 1 č. výr Ochranný koš 1 1 č. výr Žebřík 180/6 1 2 č. výr Patka 1 1 č. výr

18 Pracovní plošina s posuvným záklopem Prostup pro posuvný záklop Zábradlí pro pracovní a pomocnou plošinu Koncový sloupek zábradlí 12 Prostor pro odbedňovací vozík Sloupek čelního zábradlí Vyložení Sloupek čelního zábradlí CB pro připevnění čelního zábradlí. Přišroubuje se čelně k podélnému nosníku lávky. Koncový sloupek zábradlí Používá se při velkém vyložení a šroubuje se na venkovní nosník lávky. Otvor pro trámek h = 16 cm Vruty do dřeva 6x80 DIN 571 (5 nebo 6 ks) č. výr Otvor pro trámek h = 16 cm 15

19 CB 240 Statický systém a kombinace zatížení 60 Grafy slouží pro detailní stanovení velikostí reakcí s přihlédnutím kombinace zatížení dle DIN Pro všechny kombinace zatížení (A - práce a B - vichřice) je doloženo bezpečné přenesení kotevních sil do hotové části stavby. roznášecí šířka b výška použití h G výška bednění h S hmotnost bednění max. 60 kg/m 2 aerodynamický tlak větru q součinitel zatížení větrem c w = 1,3 hs h G hs/2 Kombinace zatížení A - práce zatížení větrem dle DIN 4421, součinitel zatížení = 1,0 v = 72 km/h, q = 0,25 kn/m 2 odsouvané bednění (75 cm) přípustné práce na všech lávkách přípustné dočasné uložení materiálu na pracovní lávce 45 1,80 Z 0 Q 0 Kombinace zatížení B - vichřice zatížení větrem dle DIN 1055, součinitel zatížení = 0,9 h G 20 m: v = 129 km/h, q = 0,8 kn/m 2 20 m < h G 100 m: v = 151 km/h, q = 1,1 kn/m 2 h G > 100 m: v = 164 km/h, q = 1,3 kn/m 2 bednění připravené pro betonáž práce nejsou dovoleny materiál je možné na pracovní lávce ponechat hs působení větru zepředu D U Z Z působení větru zezadu Dovolená zatížení vlastní dov. provozní provozní zatížení pro kombinaci zatížení [kg/m 2 ]: hmotnost zatížení práce vichřice [kg/m 2 ] [kg/m 2 ] A B1 B2 B3 betonážní lávka mezilávka* pracovní- lávka u stěny u zábradlí následná lávka , směr větru zepředu zepředu zezadu zezadu * pokud je nutná 16

20 CB 240 Tabulky a grafy Reakce pro dovolené roznášecí šířky (dov.b) kombinace zatížení výška použití h G 20 m 20 m < h G 100 m h G >100 m hs 3,00 m 4,00 m 5,40 m 3,00 m 4,00 m 5,40 m 3,00 m 4,00 m 5,40 m dov.b 4,80 m 3,90 m 3,16 m 4,28 m 3,40 m 2,68 m 3,95 m 3,12 m 2,50 m Qo 48,8 kn 44,2 kn 39,3 kn 44,0 kn 39,1 kn 34,0 kn 40,9 kn 36,3 kn 32,1 kn A Zo Du 39,1 kn 34,1 kn 38,4 kn 33,1 kn 38,6 kn 32,8 kn 35,1 kn 30,7 kn 33,8 kn 29,2 kn 33,1 kn 28,2 kn 32,6 kn 28,5 kn 31,2 kn 27,0 kn 31,1 kn 26,5 kn Qo 33,6 kn 31,8 kn 29,3 kn 30,3 kn 28,3 kn 25,5 kn 28,3 kn 26,3 kn 24,1 kn B1 Zo Du 46,9 kn 32,6 kn 51,1 kn 35,8 kn 58,3 kn 41,8 kn 52,2 kn 34,7 kn 56,8 kn 38,5 kn 64,4 kn 45,2 kn 54,6 kn 35,5 kn 59,7 kn 39,8 kn 69,4 kn 48,2 kn Qo 33,6 kn 37,2 kn 42,3 kn 34,1 kn 38,0 kn 43,3 kn 34,1 kn 38,2 kn 44,9 kn B2 Zo* Zz -14,3 kn 0,0 kn -18,6 kn 6,3 kn -22,4 kn 14,3 kn -20,7 kn 4,9 kn -24,3 kn 11,4 kn -27,3 kn 19,5 kn -23,9 kn 7,6 kn -27,2 kn 14,0 kn -30,7 kn 22,9 kn Qo 40,5 kn 41,5 kn 42,7 kn 41,7 kn 42,1 kn 44,7 kn 42,4 kn 42,9 kn 43,6 kn B3 Zo* -20,3 kn -22,3 kn -24,6 kn -26,1 kn -27,5 kn -29,2 kn -28,9 kn -30,1 kn -32,4 kn Zz 9,4 kn 13,3 kn 19,7 kn 13,4 kn 17,5 kn 24,1 kn 15,4 kn 19,6 kn 27,1 kn * pokud Zo < 0 pak do kotvy působí tlakové síly. Mezihodnoty lze získat lineární interpolací. Maxima jsou uvedeny tučně. Vzorec pro výpočet sil při skutečné roznášecí šířce (skut. b) Q o (skut.b) = skut.b (Q o (dov.b) - 4,6 kn) + 4,6 kn Z o (skut.b) = dov.b skut.b dov.b (Z o (zul.b) - 2,7 kn) + 2,7 kn D U (skut.b) = skut.b dov.b (D U (dov.b) - 2,7 kn) + 2,7 kn Z Z (skut.b) = skut.b dov.b Z Z (dov.b) Roznášecí šířka CB 240 výška bednění hs [m] 5,40 5,00 4,50 h G 20 m 4,00 h G > 100 m 20 m < h G 100 m 3,50 3,00 2,00 2,50 3,00 3,50 4,00 4,50 5,00 roznášecí šířka dov. b [m] 17

21 CB 240 Vysvtlivky: Z O Tahová síla v závsné botce Q O Píná síla v závsné botce (A) pi komb. zat. A pracovní (vítr zepedu) (B1) pi komb. zat. B1- vichice (vítr zepedu) (B2) pi komb. zat. B2- vichice (vítr zezadu) Z O (B2) <0 (tlaková síla) Q O 45 Z O Graf kotevních sil Q 0 a Z 0 Reakce CB 240 pro h G 20 m výška bednění h s [m] 5,40 5,00 Q O (B1) 4,50 Q O (B2) Q O (A) 4,00 3,50 3,00 Z O (A) Z O (B1) reakce při dov. b [kn] Reakce CB 240 pro 20 m < h G 100 m výška bednění h s [m] 5,40 5,00 Q O (B2) 4,50 Q O (B1) 4,00 3,50 Z O (A) Q O (A) Z O (B1) 3, reakce při dov. b [kn] Reakce CB 240 pro h G > 100 m výška bednění h s [m] 5,40 5,00 4,50 Q O (A) 4,00 Q O (B1) Z O (A) Q O (B2) Z O (B1) 3,50 3, reakce při dov. b [kn] 18

22 CB 160 Hodnoty v grafu odpovídají typovým zkouškám, Zpráva č. II B /91. Smí se používat pouze s přihlédnutím k této zprávě. ü Dovolená roznášecí šířka na jednu konzolu CB 160 h S /2 h G h S Příklad použití: h G = 60,00 m hs = 5,00 m b dov. = 2,83 m h G > 100 m výška bednění h s [m] h G > 20 m 100 m h G 20 m 5,40 5,00 4,50 4,00 3,50 3,00 1,00 2,00 3,00 4,00 5,00 6,00 roznášecí šířka b dov. [m] 19

23 CB 160 Hodnoty v grafu odpovídají typovým zkouškám, Zpráva č. II B /91. Smí se používat pouze s přihlédnutím k této zprávě. Maximální tahová síla Zo a max. tlak betonu Du Příklad použití: 1. b skut. = b dov. = 2,83 m (b dov. z přílohy D1) h S = 5,00 m; h G = 60 m D U = 38,5 kn; Z O = 56,7 kn 2. skut. b = 2,40 m < b dov. = 2,83 m 2,40 skut. D U = (38,5-1,4) + 1,4 = 32,9 kn 2,83 Z o 2,40 skut. Z O = (56,7-1,4) + 1,4 = 48,3 kn 2,83 Reakce v případě kdy b skut. < b dov. skut. b skut. D U = (D U - 1,4) + 1,4 b dov. D u skut. b skut. Z O = (Z O - 1,4) + 1,4 b dov. h G > 100 m výška bednění h s [m] 5,40 h G > 20 m 100 m h G 20 m 5,00 4,50 4,00 3,50 tlak betonu D u [kn] tahová síla v kotvení Z o [kn] 20

24 CB 160 Hodnoty v grafu odpovídají typovým zkouškám, Zpráva č. II B /91. Smí se používat pouze s přihlédnutím k této zprávě. Maximální posouvající síla v zavěšení Qo a max. síla Zz Příklad použití: 1. b skut. = b dov. = 2,83 m (b dov. z přílohy D1) h S = 5,00 m; h G = 60 m Q O = 52,6 kn; Z Z = 37,8 kn Q o Z z 2. skut. b = 2,40 m < b dov. = 2,83 m 2,40 skut. Q O = (52,6-2,3) + 2,3 = 45,0 kn 2,83 2,40 skut. Z Z = 37,8 = 32,1 kn 2,83 Reakce v případě kdy b skut. < b dov. skut. b skut. Q O = (Q O - 2,3) + 2,3 b dov. skut. b skut. Z Z = Z Z b dov. h G > 100 m výška bednění h s [m] 5,40 h G > 20 m 100 m h G 20 m 5,00 4,50 4,00 3,50 posouvající síla v závěsu Q o [kn] tahová síla Z z [kn] 21

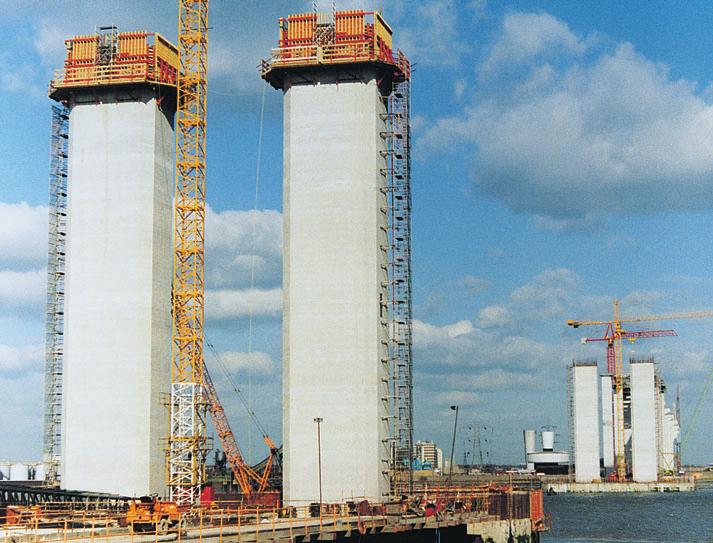

25 PERI CB 240 Zaručená bezpečnost v každé výšce CB 240 se stěnovým bedněním VARIO GT 24 na stavbě mostu v Anglii. PERI CB 240 je projektováno a typově odzkoušeno i pro nejvyšší rychlosti větru. Zprávy o typových zkouškách CB 240 nebo CB 160 si můžete u nás vyžádat. Zatížení větrem stoupá s výškou. Pro výpočty dle normy DIN se zatížení větrem rozděluje do pásem; do 20 m, od 20 do 100 m a přes 100 m. PERI CB ve spojení s pevným stěnovým systémem VARIO GT 24 splňuje nejvyšší požadavky na rovinnost betonových ploch a "čistý" přechod mezi jednotlivými takty. PERI CB poskytuje zaručenou bezpečnost ve větru v každé pozici - i při pracovní poloze. To znamená že: během pracovních přestávek není nutné bednění přesouvat do betonovací plochy. Bednění na vozíku stačí zajistit rychle a bezpečně pomocí klínu. Naprosté bezpečnosti ve větru lze rychle dosáhnout použitím táhla. 129 km/h = 0,8 kn/m km/h = 1,1 kn/m km/h = 1,3 kn/m

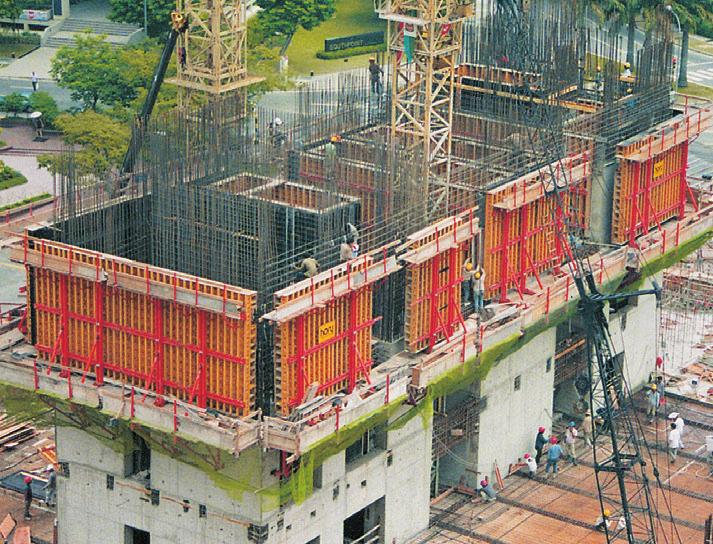

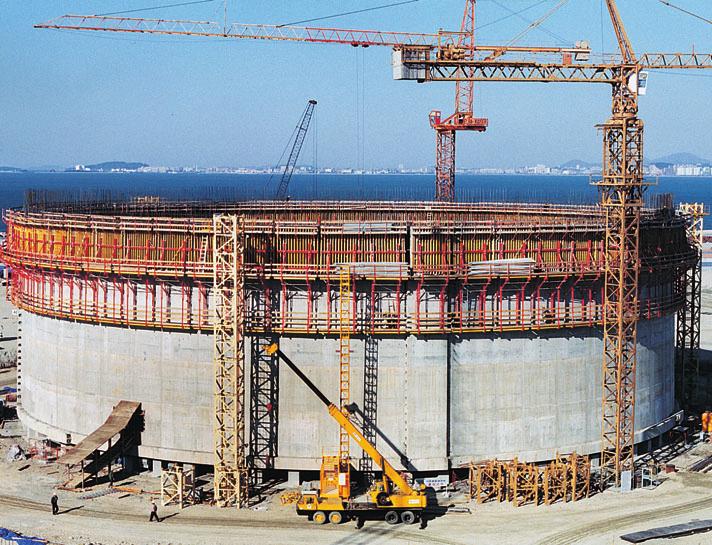

26 Dvě konzoly přenesou bud' 12 m dlouhou lávku, nebo 27 m 2 bednění! CB 240 s následnou lávkou a VARIO GT 24 na stavbě nádrží v Korei. Mohutné konzoly dovolují přenést velkou plochu bednění 5,40 m x 5,00 m = 27 m 2 plochy bednění unesou pouhé 2 konzoly a to i při maximálních rychlostech větru 164 km/h a výškách nad 100 m. Při výškách menších než 100 m je možné sestavit i větší plochy bednění nebo zvolit větší vzdálenost konzol. Šířka sestavy 5,00 m Výška sestavy 5,40 m Ani obzvláště široké pracovní plošiny nejsou pro PERI CB 240 a CB 160 žádným problémem. Příhradovými nosníky GT 24 je možné nahradit nevyhovující materiál, který se na stavbě obvykle používá jako jsou hranoly a fošny (příliš krátké nebo málo únosné). Pokud se použije jako podélný nosník dvojitý nosník GT 24, je možné vytvořit lávku o maximální šířce12,00 m. (viz Zpráva k typové zkoušce) Max. 7,20 m Max. šířka konzoly 12 m 23

27 Plošiny do šachet PERI Příklad použití Dvě hospodárné možnosti vybavení šachet plošinami: Pomocí sklápěcí konzolky 25 (kotvení viz str. 10) Pomocí šachtového jezdce max , ,5 Důležité upozornění: Pfii pfiekroãení rozmûru "max. 17" je omezen pohyb jezdce. Použití v případě, kdy výztuž je příliš hustě nebo v případě požadavků na pohledový beton. Dovolené zatížení do 25 kn Upozornění: Pokud budou použity fošny, trámky, nosníky nebo profily jiných rozměrů, je nutné kóty na obrázku přepočítat. V případě, že může zůstat nika zachována. Výhoda: bez ztracených dílů. Dovolené zatížení dle pevnosti betonu Vícenásobně použitelná Nika BR č. výr , viz str. 41 Připevnění konstrukce plošiny: Při použití nosníků GT 24 Při použití trámků 8 max. 10 cm trámek Otvor ø 20 Spona HB /120 pro profil U100/U120 Spona HB /160 pro profil U140/U160 Spona HB pro profil U100/U120 Spona HB 2 pro profil U140/U160 24

28 Plošinová závora BR U - profil Zatížení: Velikosti U - profilů plošina = 0,65 kn/m 2 (podlaha z prken, hranoly, plošinová závora) dovolená roznášecí šířka [m] výška bednění H S [m] výška bednění L S [m] 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 bednění = 0,60 kn/m 2 provozní zatížení = 1,00 kn/m 2 3, ,00 4, , , , ,50 4, , , , ,00 4, , , = skutečné podpěrné zatížení 25 kn (použitá sklápěcí konzola 25 nebo šachtový jezdec) = skutečné podpěrné zatížení 25kN nutné použití šachtového jezdce (pozor na potřebnou únosnost; vit tabulka dole) 3, ,50 4, , , , ,00 4, , , , ,50 4, , , (určující byla krajní plošinová závora) Dovolená síla v podpěře A dov. [kn] v případě použití pojezdu výška bednění H s pevnost betonu [N/mm 2 ] A dov. [kn] výška bednění L s 10,0 27,7 13,7 38,0 25

29 CB lešení pro překládaná bednění a příslušenství hmot. kg č. výr. Konzola CB , neztratných zajišťujících čepů a úchytek pro trubku 48mm (2x), sloupku zábradlí se šestihr. šroubem ISO 4014 M16x80-8.8, pozink. a šestihr. maticí ISO 7042 M16-8, pozink. (1x) ø ø ø ø ø ø závlačka 4/1 0, Vozík CB , ozubeného klínu pro aretaci (1x) 440 (GT 24) 360 (VT 16K) ø ø 26 klíč 19mm osa konzoly ráčna 19mm 1, Ráčna 19mm 1, Pro pojezd vozíkem CB

30 hmot. kg č. výr. Ozubená lišta CB 240 8, čepu ø 16 x 65/86 a závlačky 4/1 (1x). 64 ø 16x65/86 FS 4/ ø FS 4/1 62 ø 16x65/ (1025) ø 21 ø x Jeřábové očko CB 240, pozink. 0, čepu ø 16 x 65/86 a závlačky 4/1 (1x). Prostředek pro zavěšení a uchopení břemen dle ČSN EN nosnost: 700 kg Konzola CB , neztratných zajišťujících čepů a úchytek pro trubku 48mm (2x), sloupku zábradlí se šestihr. šroubem ISO 4014 M16x80-8.8, pozink. a šestihr. maticí ISO 7042 M16-8, pozink. (1x) ø (3135) detail x ø 17 ø 21 M16x80 ø ø Napínací jednotka CB , šestihr. šroubů ISO 4014 M20x , poz. se šestihr. maticemi ISO 7042 M20-8, poz. (2x) mm ø M 20x osa konzola

31 hmot. kg č. výr. Příchyt lávky CB 160 4, Pro připevnění podlahy lávky na konzolu CB 160. šestihr. šroubů ISO 4014 M20x1308.8, poz. s pružnými podložkami DIN 128 A20 FST, poz. a šestihr. maticemi ISO 4032 M20 8, poz. (2x) ø 9 Prostředek pro zavěšení a uchopení břemen dle ČSN EN nosnost: 500 kg M 20x osa konzoly Sklopný nosník , Pro bednění do výšky 3,60m. Sklopný nosník , Pro bednění výšky od 3,60 až do 5,40m. čepu ø 25 x 180 a závlačky 4/1 (1x). U 120 ø x60=480 7 x 60 = U 120 ø 25 ø x 60 = x 60 = ø nosnost jeřábového úchytu: 1900 kg ø 25x180 FS 4/ ø ø 50 ø 25x180 FS 4/1 Vzpěra , Pro přesné nastavení sklonu. čepu ø 25 x 180 a závlačky 4/1 (1x). ø 25x180 FS 4/1 min max

32 hmot. kg č. výr. Napínací jednotka CB 160 5, Pro výškové nastavení prvku VARIO. čepu ø 25 x 180 a závlačky 4/1 (1x). TR 30x6 240 rozsah seřízení ø 25x180 FS 4/1 sklopný mm klíč pro stavěcí šroub 19mm Adaptér pro TRIO/CB 13, Pro uchycení panelů TRIO na sklopný nosník 270 nebo 380. Použití na horizontální a svislá žebra. S vestaveným výškovým nastavením. čepu ø 25 x 180 a závlačky 4/1 (1x) mm rozsah nastavení ,5 ø 25x180 FS 4/1 sklopný nosník osa sklopného žebra napojení na horizontální nosník napojení na vertikální nosník klíč pro stavěcí šroub 19mm Spona závory 2, pozink. 2, Pro uchycení profilů SRZ U 100 až 140 na sklopný nosník 270 a 380. max

33 hmot. kg č. výr. Připojení zábradlí 0, Pro montáž lešenářských trubek ø 48mm jako ochranného zábradlí šroub s plochou kulatou hlavou M 8 x70 MU DIN 603, poz. 0, ø Úchyt táhla CB 3, Pro zajištění pro případ náporu větru, pokud to vyžaduje statika. šestihr. šroubu ISO 4014 M16x100 8,8, poz. a šestihr. matice ISO 4032 M16 8, poz táhlo DW 15, atypické délky 1,44/m úchyt táhla ke stěně 3, Úchyt táhla ke stěně 3, Pro zajištění pro případ náporu větru, pokud to vyžaduje statika. 45 čep 16-42, poz. a závlačka 4/1, poz šestihr. šroub ISO 4014 M24x Napínací popruh I = 5,70m, 25kN 2, Pro zajištění pro případ náporu větru, pokud to vyžaduje statika. přípustná síla v tahu : 25kN připojení popruhu (1x) 3, připojení popruhu ke stěně (1x) 1, ca min max Připojení popruhu 3, Pro napojení napínacího popruhu na konzolu CB 240 a CB 160. ø 20 M 16x100 Připojení popruhu ke stěně 1, Pro napojení napínacího popruhu na následnou kotvu. 120 ø ø 25 šestihr. šroub ISO 4014 M24x ,

34 hmot. kg č. výr. Nástavec pro lávku , Pro výšku betonáže do 3,60m. V kombinací s prodloužením nástavce 180, pro výšku betonáže od 3,60 do 5,40m. šestihr. šroubů ISO 4014 M16x , poz. se šestihr. maticemi ISO 7042 M16-8, poz. (2x) M16x U ø ø Prodloužení nástavce , Pro výšku betonáže od 3,60 do 5,40m. šestihr. šroubů ISO 4014 M16x , poz. se šestihr. maticemi ISO 7042 M16-8, poz. (2x) M 16x ø

35 30 B hmot. kg č. výr. Nosný profil lávky CB 17, Pro montáž přídavné lávky. šestihr. šroubů ISO 4014 M16x , poz. se šestihr. maticemi ISO 7042 M 16 8, poz. (4x) M 16x ø 17 M 16x130 ø Nástavec pro zábradlí , Základní prodloužení nástavce pro zábradlí 190 a 370. šestihr. šroubů ISO 4014 M16x , poz. se šestihr. maticemi ISO 7042 M 16 8, poz. (1x) ø M 16x ø U 80 ø C A 200 ø Nástavec pro zábradlí , Pro výšku betonáže do 3,60m. Nástavec pro zábradlí , Pro výšku betonáže od 3,6 do 5,40m. šestihr. šroubů ISO 4014 M16x , poz. se šestihr. maticemi ISO 7042 M 16 8, poz. (2x) nástavec pro zábradlí 190 nástavec pro zábradlí 370 A B C x 500 = x 500 = M 16x

36 hmot. kg č. výr. Koncový sloupek zábradlí CB 11, Pro připevnění prken zábradlí při větším vyložení. Přišroubuje se k podélnému nosnému profilu lávky ø ø šestihr. vruty M 6 x 80 DIN 571, poz. (6x) 0, Sloupek čelního zábradlí 6, Pro připevnění průběžného zábradlí. Přišroubuje se čelně k podélnému nosnému profilu lávky. 50 ø ø šestihr. vruty M 6 x 80 DIN 571, poz. (5x) 0, Držák zábradlí 9, Pro jednoduchou montáž ochranného zábradlí. Možnost univerzálního připevnění od 2 do 42cm max. 420 min

37 hmot. kg č. výr. Žebřík 220/6, poz. 12, šestihr. šroubů ISO 4017 M 12x40-8.8, poz. se šestihr. maticemi ISO 7042 M12-8, poz. (4x) ø x 298 = ø x 298 = M 12x Žebřík 180/6, poz. 13, šestihr. šroubů ISO 4017 M 12x40-8.8, poz. se šestihr. maticemi ISO 7042 M12-8, poz. (4x) M 12x Ochranný koš 75, poz. 15, Ochranný koš 150, poz. 25, šestihr. šroubů ISO 4017 M12x25-8.8, poz. (4x), upínacích destiček (4x) (750) M 12x25 34

38 hmot. kg č. výr. Žebříkový hák, pozink. 0, pouze pro nejnižší žebřík (2x) šestihr. šroubu ISO 4017 M 12x25-8.8, pozink. a šestihr. matic ISO 7042 M 12-8, pozink. (2x) SW ø Žebříková pata stavitelná 30, poz. 5, Pro horizontální uchycení k podlaze lávky ø Posuvný záklop 38, šestihr. šroubů ISO 4017 M 12x25-8.8, poz. (4x) se šestihr. maticemi ISO 7042 M12-8, verz. (4x). M 12x

39 Kotevní program pro překládané bednění CB hmot. kg č. výr.! Pozor, bezpečnostní pokyn! Pro kotvení lešení používejte pouze uváděné díly. Kónus se závitem M 24/DW 20, pozink. 0, Pro kotvení překládaného lešení. Přípustné zatížení viz přísl. prospekt SW klíč 36 ø 49 M 24 ø , ø 67,4 ø 36, ø 4 ø 49 M ø28 70, ø 27 ø 80 ø 32 ø 100 DW 20 závitová kotva 20 0, Závitová kotva 20 0, Přípustné zatížení viz přísl. prospekt. DW 20 KK betonový kónus M 24-67/52 šroub. 0, Pro kotevní místa s kónusem se závitem M 24/DW 20. Baleno po: 50 kusech 23,5 těsnicí lepidlo, 5kg souprava 6, Kónus 2 M 24/DW 15, pozink. 1, Pro kotvení překládaného lešení. Přípustné zatížení viz přísl. prospekt. SW klíč 36 táhlo DW 15 atypické délky nebo 1,44/m táhlo B 15 atypické délky 1,55/m cena za řez táhla DW 15 / B závitová kotva 15 0, DW 15 Závitová kotva 15 0, Přípustné zatížení viz přísl. prospekt. DW 15 KK betonový kónus M 24-67/52 0, Pro kotevní místa s kónusem-2 M 24/DW 15. Baleno po: 50 kusech ø 67,4 ø 40,3 23,5 těsnicí lepidlo, 5kg balení 6,

40 hmot. kg č. výr.! Pozor, bezpečnostní pokyn! Pro kotvení lešení používejte pouze uváděné díly. Závěsný prstenec 15, pozink. 0, Pro zavěšení konzol zábradlí CB 240 příp. CB ,5 ø 60 M24 ø 58 ø 24,5 ø 50 ø 73 šestihr. šroub ISO 4014 M24x , Pomocné kolečko M 24, pozink. 0, Pro připevnění kotevního krčku M 24 nebo kónusu 2 M 24/DW 15 nebo kónusu se závitem M 24/DW 20 na překližku, když tato nemůže být provrtána. 2,8 hřebíky 3,0x80 (4x) 0, imbusový klíč 14mm, dlouhý 0, ø 4,8 Pomocný šroub M 24, pozink. 0, Pro připevnění kotevního krčku M 24 nebo kónusu 2 M 24/DW 15 nebo kónusu se závitem na překližku, když tato nemůže být provrtána. ø M 24 SW klíč 19mm Pomocná kotevní destička 15, pozink. 0, Je zapotřebí při použití pomocného kolečka M ø ø 25 šestihr. vruty DIN 571 M 6 x 20, poz. (4x) 0, Šestihr. šroub ISO 4014 M24x , Šestihr. šroub ISO 4014 M24x , Šrouby s vysokou pevností (černé), pro ukotvení lešení. klíč SW /70 M 24 klíč 36mm Imbusový klíč 14mm, dlouhý 0, Pro vytáčení pomocných koleček M 24,M 30, M 36. Nástrčný klíč mm 2, Pro utahování a povolování kotevních šroubů lešení M 24 a kónusu 2 M24/DW15 příp. kónusu se závitem M24/DW20. Délka cca 500 mm 37

41 Montážní příslušenství hmot. kg č. výr. Úchyt pro trubku 48, pozink. 0, S přivařeným čepem M 20 x 30. klíč 30 nebo 19mm Kloubová spojka DK 48/48mm, pozink. 1, klíč 19mm Lešenářská trubka ocel ø 48,3x3,2 I = 1,0m 3, I = 2,0m 7, I = 3,0m 10, I = 4,0m 14, I = 5,0m 17, I = 6,0m 21, atypická délka 3,55/m Cena za řez lešenářských trubek Šestihr. vrut DIN 571, pozink. klíč 13mm M 6 x 20 0, M 6 x 80 0, M 8x160 0, Plošné šrouby DIN 603 MU, pozink. Včetně matice. M 6 x 100 0, M 6 x 180 0, M 8 x 100 0, M 8 x 125 0, Vrut TSS Torx, pozink. Pro šroubovací bit TX 30, samořezný. 6x40 0, x80 0, ø 12 ø 4,3 40 ø 6 Torx (40) 38

42 Stroje a nářadí hmot. kg č. výr. Univerzální šroubovák SCU 7-9 se stavitelnou spojkou 1, s pravým i levým chodem napětí: 230 V příkon: 400W max. utahovací moment: 28Nm sklíčidlo pro SCU 7-9 0, magnetický držák pro SCU 7-9 0, hloubkový doraz pro SCU 7-9 0, šroubovací bit TX 30 0, Dvoustupňový šroubovák DSSE 642 2, s pravým a levým chodem. napětí: 230V příkon: 600W otáčky: příp /min max. utahovací moment: 30Nm Šroubovák na 110 V dle objednávky. sklíčidlo 0, magnetický držák 0, hloubkový doraz 0, šroubovací bit TX 30 0, Šroubovací bit TX 30 0, Pro vruty TSS Torx. Příklepový šroubovák M 14, ASB 636 2, Elektrický šroubovák s pravým a levým chodem napětí : 230V příkon: 230W utahovací moment: 100Nm připojení čtyřhranu: 1/2" Šroubovák na 110V dle objednávky. nástavec 1/2" l = 250mm 0, nástrčný ořech 13mm 1/2" l = 80mm 0, Přepínací ráčna 1/2" 0, Celková délka cca. 270mm Nástavec 1/2" l = 250mm 0, Nástrčný ořech 13mm 1/2" m l = 80mm 0,

43 Šachtové plošiny a příslušenství hmot. kg č. výr. Plošinová závora BR s šachtovým jezdcem na sklápěcí konzole 25 Jako příčný nosník pro šachtové plošiny. Přípustné rozpětí podpěr viz tabulky PERI. plošinová závora BR Profil U100 21,80/m plošinová závora BR Profil U120 27,40/m plošinová závora BR Profil U140 32,80/m plošinová závora BR Profil U160 38,60/m Uváděná čísla výrobků platí pouze pro profily plošinových závor. (2ks) Potřebné příslušenství je nutné objednat zvlášť. 565 závěsné oko s vymezovačem BR ø ø L vymezovač BR vymezovač BR (odstup 700mm) 0, očka pro jeřáb BR 2,5t (2x) nebo 2, očka pro jeřáb BR 0,4t (2x) 2, max. 700 sklápěcí konzoly 25 (2x) nebo 12, šachtové jezdce (2x) 6, Šachtový jezdec 6, kusy na závoru. šestihr. šroubu ISO 4014 M 20x90-8.8, poz. a šestihr. matice ISO 7042 M 20-8, poz. (1x). klíč 30mm M20x90 přípustné zatížení: 38kN (ve spojení s BR profilem U 100) viz tabulky PERI forma šachtového lůžka BR 1,

44 hmot. kg č. výr. Sklápěcí konzola 25 12, Pro uložení plošinových závor BR. Drážky ve stěně nejsou nutné. 234 ø 25 osa kotvy ø přípustné zatížení: 25kN viz tabulky PERI. šestihr. šroub ISO 4014 M24 x , Vymezovač BR 0, maximální odstup e = 700mm. Počet podle délky závory. šestihr. šroubu ISO 4014 M 20 x , pozink. a šestihr. matice ISO 7042 M 20-8, pozink. (1x). M20x90 klíč SW 30 30mm Očko pro jeřáb BR 0,4t 2, kusy na závoru. šestihr. šroubů ISO 4014 M 20 x , pozink. a šestihr. mat. ISO 7042 M 20-8, pozink. (2x) Prostředek pro zavěšení a uchopení břemen dle ČSN nosnost: 400 kg M20x90 klíč SW 30 30mm Očko pro jeřáb BR 2,5t 2, kusy na závoru 100 ø 60 max. 24 Prostředek pro zavěšení a uchopení břemen dle ČSN nosnost: 2500 kg Vymezovač BR 0, Forma šachtového lůžka BR 1, Umožňuje bezpečné uložení šachtového jezdce. M24 pomocný šroub M 24, pozink. 0,
