NÁVOD K OBSLUZE FORMÁTOVACÍ PILA S PŘEDŘEZEM PKS-300F

Transkript

1 NÁVOD K OBSLUZE FORMÁTOVACÍ PILA S PŘEDŘEZEM PKS-300F P /2013 Původní česká verze návodu k použití - druhé vydání únor 2013

2 n 1 a

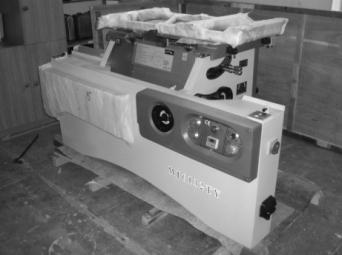

3 OBSAH 1) Obsah balení 2) Úvod 3) Účel použití 4) Technická data 5) Hodnoty hluku zařízení 6) Bezpečnostní štítky 7) Části stroje 8) Konstrukce pily 9) Doprava a montáž Obsah balení Formátovací pila je dodává částečně demontovaná ve dvou dřevěných bednách. Po vybalení překontrolujte kompletnost dodávky. Podlouhlá bed obsahuje posuvný stůl, hliníková pravítka, úhloměr, bezpečnostní kryt kotouče, vodící tyč a stavitelné dorazy. Ve větší dřevěné bedně je tělo pily, posuvný rám, přídavné stoly, sada nářadí a rychloupící svěrka. Pro kompletaci je zapotřebí s ohledem hmotnost dílů minimálně dvou osob ) Obsluha stroje 11) Elektrický systém 12) Údržba pily 13) Sezm součástí 14) Příslušenství a doplňky 15) Rozebrání a likvidace 16) Rozkreslení stroje 17) Všeobec. bezpečnostní předpisy 18) Záruční podmínky 19) Záruční list

4 2 Úvod Vážený zákazníku, děkujeme Vám za zakoupení formátovací pily s předřezem PKS-300F od firmy SA Trade s.r.o. Tento stroj je vybaven bezpečnostním zařízením ochranu obsluhy a stroje při jeho běžném technologickém využití. Tato opatření však nemohou pokrýt všechny bezpečnostní aspekty, a proto je třeba, aby obsluhující dříve, než začne stroj používat, pozorně pročetl tento návod a porozuměl mu. Vyloučí se tím chyby jak při instalaci stroje, tak i při vlastním provozu. Nepokoušejte se proto uvést stroj do provozu dříve, než jste si přečetli všechny instrukce a dokud jste neporozuměli každé funkci a postupu. Návod je nedílnou součástí pily, proto dbejte jeho uschování a při prodeji stroje následnému postoupení dalšímu majiteli. Dbejte zejmé bezpečnostních instrukcí uvedených štítcích, kterými je stroj opatřen. Tyto štítky neodňujte ani nepoškozujte. POZOR! Stroj je určen pro obsluhu starší 18 let! 3 Účel použití Stroj musí pracovat v dílenském prostředí (pevná betonová a vodorovná podlaha) jehož teplota nepřesahuje +40 C a neklesne pod 0 C. Formátovací pila PKS-300F je urče pro příčné i podélné dělení měkkého i tvrdého dřeva a desek jako jsou příklad: fošny, dřevotřísky, překližky apod. Používejte pouze kotouče typ a rozměr kotoučů, které doporučuje výrobce. Výhodou pily je velký pracovní stůl s pojezdem, její robusní provedení, předřez s nezávislým ovládáním a digitální indikátor stavení úhlu kotouče. 4 Technická data V pětí: 4000 W příkon: 4000 (masiv)/6000 (lamino) ot./min. otáčky kotouče: 750 W příkon předřezu: 8000ot./min. otáčky motoru předřezu: 300 mm rozměr kotouče: 120 mm rozměr kotouče předřezu: 3200 x 370 mm rozměr stolu: 1250 mm šířka řezu mezi kotoučem a dorazem: 30 mm průměr vřetene: 20 mm průměr vřetene: 55 mm prořez při 45 : 80 mm prořez při 90 : 0-45 úhel klápění: 3100 mm x 1250 mm max. rozměr obrobku: 1100/1150 kg hmotnost: 3250 x 3150 x 900 mm rozměry:

5 5 Hodnoty hluku zařízení Formátovací kotoučová pila s předřezem typ PKS-300F Deklarovaná časově průměrovaná emisní hladi akustického tlaku A pracovním místě LpAeq,T = (79+4) db (podle ČSN EN ISO a ČSN EN ISO 11204, bod A.2, pracovní režim - prázdno) Deklarovaná časově průměrovaná emisní hladi akustického tlaku A pracovním místě LpAeq,T = (84+4) db (podle ČSN EN ISO a ČSN EN ISO 11204, bod A.2, pracovní režim - zkouška při zatížení měřeno při řezání) 6 Bezpečnostní štítky 6 1 3) 4) 5) 6) 7) Pozor! Před započetím práce stroji čtěte návod k použití! ( štítek je umístěn krytu kotoučové pily ) Pozor! Nebezpečí úrazu v blízkosti pilového kotouče! ( štítek je umístěn krytu kotoučové pily ) Pozor! Nepracujte stroji v rukavicích! (štítek je umístěn krytu kotoučové pily) Pozor! Při práci stroji používejte ochranné pomůcky sluchu! ( štítek je umístěn krytu kotoučové pily ) Pozor! Při práci stroji používejte ochranné pomůcky zraku! ( štítek je umístěn krytu kotoučové pily ) Pozor! Nebezpečí úrazu elektrickým proudem!( štítek je umístěn krytu spíče a svorkovnici motoru kotoučové pily ) Pozor! Směr otáčení pilového kotouče!( štítek je umístěn krytu pilového kotouče ) 4 2) 3 1) 2

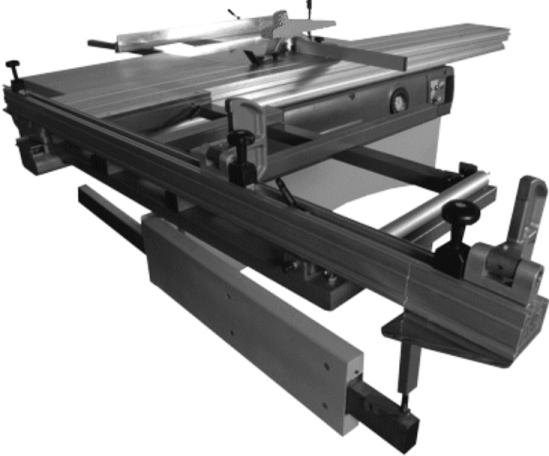

6 7 Části stroje n 5 a 19 1) přídavný litinový stůl 2) aretační šroub 3) vodící pravítko 4) nosné rameno pojezdu 5) podpěra vodící kolejnice 6) posuvný rám 7) posuvné vodící pravítko 8) litinový stůl 9) bezpečnostní kryt kotouče 10) pojezdový stůl 11) ovládací panel 12) ovládací kolo stavení úhlu hlavního kotouče 13) váleček pro posuv řezaného materiálu 14) stavitelný doraz posuvu 15, 16) ovládací kolo stavení pilového kotouče předřezu 17) ustavovací místo posuvného stolu 18) hlavní elektrický vypíč 19) ovládací panel

7 8 Konstrukce pily Kotoučová pila PKS-300F je tvoře litinovým stolem a tuhou honstrukcí. Ve spodní části stolu jsou uloženy nezávislé výkyvné mechanismy s pilovým kotoučem o průměru 300 mm a kotoučem předřezu 120 mm. Kryt pilového kotouče lze pojit odsávání. Pohon hlavního kotouče je zajištěn třífázovým motorem s elektrickou brzdou. Nastavení pilových kotoučů výšku prořezu a jejich náklonu se provádí otáčením kličkami ve spodní části pily. Horní rovná plocha s opěrným pravítkem tvoří stůl s drážkou pro pilové kotouče. Pila je osaze posuvným stolem. Vodící a příložná pravítka lze montovat do několika poloh dle řezaného materiálu nebo lze stavit pod libovolným úhlem. 9 Doprava a montáž Upozornění! Při manipulaci se strojem a při přepravě je nutné postupovat s maximální opatrností. Upozornění! Zajistěte ustavení stroje tak, aby osa vypíče byla min. 600 mm d obslužnou rovinnou stroje (úrovní podlahy) viz. ČSN EN , čl. 5,1. přídavný stůl Při montáži je zapotřebí dvou dospělých osob. Pilu vyjměte z obalu a ustavte připravené pracovní místo. Při přípravě pracovního místa dbejte to,aby v okolí stroje bylo dostatek místa pro obsluhu. 1 2 pilové kotouče 3 4 1) přídavný stůl 2) dřevěný hranol 3) kladivo 4) základní stůl Oba díly stolu nejprve jemně dotáhněte v poloze vyšší k základnímu stolu. Přes dřevěnný hranol pomocí kladiva srovnejte výškové rozdíly mezi jednotlivými díly stolu (viz obr.) a pevně je utáhněte. Odšroubujte kovovou krytku u pilových kotoučů a pomocí ovládacích kol vysuňte kotouče do nejvyšší polohy. Dodržujte mezeru mezi kotoučem a klínem 3-8 mm. Nasaďte a šrouby dotáhněte nejprve kovovou krytku a pak plastový kryt kotouče. 6 Pomocí šroubů připevněte plechový přídavný stůl k litinovémuzákladnímu stolu.

8 Nasaďte sestavený pojezdový stůl patice ve stojanu pily tak, aby sebe vazovaly otvory v základně pojezdového stolu a v základně pily. Pomocí vymezovacích šroubů vyrovnejte jeho přesné usazení vůči stacionárnímu litinovému stolu. Pomocí šroubů pevně dotáhněte pojezdový pojezdový stůl Zkompletovaný pojezdový rošt saďte do drázky pojezdového stolu a dotáhněte aretační pákou. Připevněte stojnu pojezdového roštu k výsuvnému nosnému ramenu. Poznámka: Pro lepší orientaci při montáži použijte kapitolu "Rozkreslení stroje". Pozor: Nosné rameno posuvné části stolu (rámu) vybaveno zajištěním koncové polohy. Nepřekračujte maximální doporučené délky posuvů, aby nedošlo k úplnému vysunutí ramene z pouzdra. vodící pravítko Nasaďte rameno pojezdového pravítka vodící tyč (viz obr.). Připevněte pomocí vymezovacích šroubů vodící tyč k litinovému a přídavnému stolu a seřiďte stavení vůči litinovému stolu. 7 Přídavná, vodící a opěrná pravítka, úhloměr a dorazy lze stavit s využitím vodících drážek a aretačních mechanizmů dle potřeby a řezaného materiálu.

9 Seřízení stroje 1 Pomocí ovládacích kol ( viz obr. ) lze pile měnit hloubku prořezu a úhel řezu. Ovládacím kolem (1) se stavuje úhel řezu hlavního kotouče a kolem (4) jeho výška (prořez). Kolem (3) se stavuje vysunutí pilového kotouče předžezu a kolem (2) jeho vychýlení s osy Vodící pravítko Pravítko lze po odaretování držadlem posouvat ve vodících lištách. Bezpečnostní úchytka 8 Posuvná pomůcka se používá vždy když hrozí nebezpečí kontaktu horní končetiny s kotoučem pily (doříznutí materiálu).

10 Seřízení rozpícího klínu 1 Rozpící klín (1) seřiďte tak, aby mezi jeho hranou a pilovým kotoučem byla mezera cca. od 3-8 mm a utáhněte ho šroubem (2). Matice (3) slouží k výměně pilového kotouče. 2 3 Výmě kotouče Pomocí tyčky a klíče uvolněte kotouč ( matici je levý závit) stáhněte opěrnou podložku a pilový kotouč. Nasaďte předem zvolený pilový kotouč s podložkou a matici opět dotáhněte. Upozornění: pro pilu mohou být používány nástroje (pilové kotouče), které jsou vyrobeny podle ČSN EN Pilový kotouče používejte vždy o rozměrech, uvedených štítku stroje! Zákaz! Nepoužívejte volné vložky pro vystředění pilového kotouče! 10 Obsluha stroje Obslužná místa Kotoučová pila PKS-300F je urče pro obsluhování pouze jedním pracovníkem. Jedno pracovní místo je z čela pily při řezání (u vypíče) a druhé místo je z druhé ny zadní část vedle pojezdové tyče) při odebírání materiálu. Elektrický vypíč Stroj se spouští zeleným vypíčem "I" (1), zastavuje se červeným tlačítkem "0" (2) (viz. obrázek). "Stop" tlačítko (5) znázorňuje tlačítko nouzového zastavení stroje. V prostřední části ovládacího panelu je kontrolka pájení (3). Displey (4) slouží pro kontrolu úhlového stavení kotoučů. Pomocí přepíče (6) se spouští/zastavuje otáčení kotouče předřezu. Otočný přepíč (7) slouží jako hlavní vypíč elektrického proudu

11 11 Elektrický systém 10 Napětí 3 / PE AC 400 V 50 Hz Jištění 16 A

12 12 Údržba pily Nebezpečí: Práce s elektrickým zařízením smí provádět pouze oprávněná osoba s příslušnou elektrotechnickou klasifikací. Varování: Doporučené předřazené jištění stroje může být max. 16 A. Upozornění: Před použitím stroje se sezmte s ovládacími prvky, jejich funkcí a umístěním. Va r ov á ní: P ř e d v e š k e r ý m i o p r a v a m i, s e ř i z o v á n ím, údržbářskými činnostmi vždy vyjměte přívodní vidlici z el. sítě a umístěte tak, aby byla pod neustálým dohledem osoby provádějící práci. Upozornění! Nebezpečí dosahu do pracovního prostoru! Upozornění! Při montáži pilového kotouče dbejte to, aby rozměry byly300 x 3,2 x 30 mm / 72z a kotouč předřezu 120 x 2,9 x20/24z. Kotouč jiných rozměrů se nesmí pilu montovat! Zákaz používání jiných pravítek a posuvných pomůcek, než jsou dodané v základním příslušenství! Upozornění! Hadici odsávání krytu pilového kotouče vždy zavěste tak, aby měl možnost volně dopadnou pracovní stůl! Upozornění! Pila je urče pouze pro řezání materiálů ze dřeva. Upozornění: Pro odsávání třísek z hoblovky doporučujeme jednootvorový odsavač prachu, jehož průtok vzduchu překračuje 1000 m3/ h a rychlost vzduchu v potrubí se pohybuje d 10 m/s. Hadice pro odvádění třísek musí být z materiálu, který je schopen odvádět statický náboj Čištění, mazání, výmě pilového kotouče, seřizování, opravy a jakákoliv manipulace se musí provádět jen za klidu stroje a vytažené přívodní vidlice z elektrické sítě. - Elektromotor doporučujeme 1x ročně překontrolovat odborníkem (elektromechanikem). - Byl-li stroj dlouhou dobu mimo provoz (př. dva roky v prostředí, kde teplota neklesla pod 5 C a nepřesáhla 40 C ) je nutné vyměnit mazací tuk v ložiskách a zkontrolovat izolační odpor vinutí motoru. Podle doby stání v různém prostředí se tato doba úměrně pohybuje. Udržujte stroj a jeho pracovní prostor v čistotě a pořádku - Při zjištění jakého-koliv jiného chování stroje, než je popsáno v tomto návodu k použití konzultujte s odborným servisním střediskem. - Udržujte stroj a jeho pracovní prostor v čistotě a pořádku -Stroj nesmí být používán pokud nejsou všechny tyto podmínky splněny.

13 Mazání Kotoučová pila je vybave jednořadými obounně zakrytými kuličkovými ložisky, která mají trvalé mazání a jsou bezúdržbová. 13 Sezm součástí Sezm součástí leznete stránce č (Rozkreslení stroje). V této dokumentaci je stroj rozkreslen jednotlivé části a součásti, které lze objedt tímto způsobem: Při objednání náhradních dílů, udávejte vždy v zájmu rychlého a přesného vyřízení tyto údaje: A) typovou zčku přístroje PKS-315F B) zakázkové číslo stroje - číslo stroje C) rok výroby a datum odeslání stroje D) číslo a název dílu podle kapitoly 16 tohoto návodu E) počet kusů Náhradní díly zajišťuje po dohodě servisní firma distributora: servis@satrade.cz 14 Příslušenství a doplňky Základní příslušenství - jsou veškeré součásti a dílce, které jsou dodávány přímo stroji, nebo se strojem (je uvedeno v kapitole 1, Obsah balení). Zvláštní příslušenství - je doplňující příslušenství, které lze dokoupit. Je uvedeno v aktualizovaném bídkovém katalogu. Případná konzultace o použití zvláštního příslušenství je možná s ším servisním technikem. 15 Rozebírání a likvidace Po uplynutí doby životnosti stroje nebo v okamžiku, kdy by jeho oprava byla neekonomická, se provede celková demontáž stroje. Při demontáži stroje je nutné dodržovat obecně platné bezpečnostní předpisy pro bezpečné provedení všech prací. Po celkové demontáži stroje se jednotlivé části likvidují v souladu s požadavky záko o odpadech č. 185/2001 Sb., ve znění pozdějších předpisů. Kovové části se likvidují tak, že se roztřídí podle druhu kovů a bídnou k odprodeji organizaci zabývající se sběrem druhotných surovin. Části z plastických hmot a pryže, které nepodléhají přirozenému rozpadu, se roztřídí a bídnou se k odprodeji organizaci zabývající se sběrem těchto druhotných surovin. Části elektrických zařízení se odevzdají organizaci pověřené sběrem elektroodpadu. POZOR!: S ohledem ochranu životního prostředí je zakázáno likvidovat části z plastických hmot a pryže spalováním! (zákon o ochraně ovzduší č. 309/1991 Sb.) 12

14 Rozkreslení stroje 16 13

15 14

16 15

17 16

18 17

19 18

20 17 Všeobecné bezpečnostní předpisy 1.1 Všeobecně A. Tento stroj je opatřen různým bezpečnostním zařízením, a to jak ochranu obsluhy, tak i ochranu stroje. Přesto nemůže pokrýt všechny bezpečnostní aspekty, a proto obsluhující, dříve než začne stroji pracovat, musí tuto kapitolu přečíst a porozumět jí. Dále obsluhující musí vzít v úvahu i další aspekty nebezpečí, která se vztahují okolní podmínky a materiál. B. V tomto návodu jsou zahrnuty 3 kategorie bezpečnostních pokynů. Nebezpečí - Varování - Výha Jejich výzm je následný. NEBEZPEČÍ Přehlédnutí těchto instrukcí může způsobit ztrátu života. VAROVÁNÍ Přehlédnutí těchto instrukcí může zapřičinit vážné poranění nebo zčné poškození stroje. VÝSTRAHA (Výzva k opatrnosti) Přehlédnutí těchto instrukcí může způsobit poškození stroje nebo drobná poranění. C. Dbejte vždy bezpečnostních instrukcí uvedených štítcích upevněných stroji. Tyto štítky neodňujte ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte výrobní firmu. D. Nepokoušejte se uvést stroj do provozu, dokud jste si nepřečetli všechny návody dodané se strojem (návod k obsluze, údržbě, seřizování, programování, atd.) a neporozuměli každé funkci a postupu Základní bezpečnostní položky 1) NEBEZPEČÍ Hrozí zařízení nízkého pětí, tj. elektrickém ovládacím panelu, transformátorech, motorech a svorkovnicích apod., která jsou opatře štítkem. Za žádných okolností se jich nedotýkejte. - Přesvědčte se před připojením stroje do elektrické sítě, zda jsou všechny ochranné kryty montovány. V případě nutnosti odnit ochranný kryt, odpojte stroj vytažením vidlice ze zásuvky. Vidlici umístěte tak, aby pod neustálým dohledem pracující osoby. - Nepřipojujte stroj síť, jsou-li ochranné kryty odněny. 19

21 2) VAROVÁNÍ - Zapamatujte si polohu (místo)tlačítka nouzového zastavení, abyste jej mohli vždy bezpečně použít. - Abyste předešli nesprávné obsluze, sezmte se před spuštěním stroje s umístěním vypíčů. - Dejte pozor, abyste se při chodu stroje náhodně nedotkli některých vypíčů. - Za žádných okolností se nedotýkejte holýma rukama nebo jiným předmětem rotujícího dílce nebo nástroje. - Dejte pozor, aby sklíčidlo nezachytilo vaše prsty. - Kdykoliv pracujete stroji, buďte opatrný třísky a možnost uklouznutí chladicí tekutině, oleji. - Nezasahujte do konstrukce a zařízení stroje, pokud to není uvedeno v návodu k obsluze. - V případě, že stroji nebudete pracovat, vypněte stroj tlačítkem ovládacího panelu a odpojte přívod energie do stroje. - Před čištěním stroje nebo jeho periferního zařízení vypněte a uzamkněte hlavní vypíč. - Jestliže stroj používá více pracovníků, nepřikračujte k další práci, aniž byste dalšímu pracovníku oznámili, jak budete postupovat. - Neupravujte stroj žádným způsobem, který by mohl ohrozit jeho bezpečnost. - Pochybujete-li o správnosti postupu, kontaktujte odpovědného pracovníka. 3) VÝSTRAHA - VÝZVA K OPATRNOSTI - Nezanedbejte provádění pravidelných inspekcí v souladu s návodem k obsluze. - Zkontrolujte a ujistěte se, že se stroji nevyskytuje nic rušivého ze ny uživatele. - Je-li stroj zapojen do automatického cyklu, neotvírejte přístupové dveře ani ochranné kryty. - Po skončení práce seřiďte stroj tak, aby byl připraven pro další sérii operací. - Dojde-li k poruše v dodávce proudu, vypněte okamžitě hlavní vypíč. - Neměňte parametrové hodnoty, obsah hodnot nebo jiné elektrické seřizovací hodnoty, aniž byste k tomu měli dobrý důvod. V případě nutnosti změnit hodnotu nejprve překontrolujte, zda je to bezpečné a potom zazmenejte původní hodnotu pro případ nutnosti ji opětovně stavit. - Nezamalujte, nezašpiňte, nepoškozujte, neupravujte ani neodňujte bezpečnostní štítky. V případě jejich nečitelnosti nebo ztráty zašlete ší společnosti číslo vadného štítku (číslo uvedené ve spodním pravém rohu štítku), která Vám zašle nový štítek, jenž umístíte původní místo Oděv a osobní bezpečnost 1) VÝSTRAHA - VÝZVA K OPATRNOSTI - Svažte si dlouhé vlasy zad - mohly by být zachyceny a motány hcím mechanizmem. - Noste bezpečnostní vybavení (helmy, brýle, bezpečnostní obuv, apod.) 20

22 - V případě překážek d hlavou - v pracovním prostoru, noste helmu. - Noste vždy ochrannou masku při obrábění materiálu, ze kterého se uvolňuje prach. - Noste vždy bezpečnostní obuv z ocelovými vložkami a s olejuvzdornou podrážkou. - Nenoste nikdy volný pracovní oděv. - Knoflíky, háčky rukávech pracovního oděvu mějte vždy zapnuté, abyste předešli nebezpečí motání volných částí oděvu do hcího mechanismu. - V případě, že nosíte vázanku nebo podobné volné doplňky oděvu, dávejte pozor, aby se nemotaly do hcího mechanismu (aby nebyly zachyceny rotujícím mechanismem). - Při sazování a odebírání obrobků i nástrojů, jakož i při odňování třísek z pracovního prostoru používejte rukavice, abyste si ochránili ruce od poranění ostrými hrami a žhavými obrobenými komponenty. - Na stroji nepracujte pod vlivem drog a alkoholu. - Trpíte-li závratěmi, oslabením nebo mdlobami, stroji nepracujte Bezpečnostní předpisy pro obsluhu Neuvádějte stroj do provozu, dokud jste se neseznámili s obsahem návodu k obsluze. 1) VAROVÁNÍ - Uzavřete všechny kryty ovládacích panelů a svorkovnic, abyste předešli poškozením způsobeným třískami a olejem. - Překontrolujte, zda nejsou poškozeny elektrické kabely, aby únikem elektrického proudu nedošlo k úrazům (elektrický šok). - Kontrolujte pravidelně, zda bezpečnostní kryty jsou správně montovány a zda nejsou poškozeny. Poškozené kryty okamžitě opravte nebo hraďte jinými. - Stroj s odněným krytem nespouštějte. - Nedotýkejte se chladící kapaliny holýma rukama - může způsobit podráždění. Pro obsluhu trpící alergií platí speciální opatření. - Neupravujte trysku chladicí kapaliny za chodu stroje. - Při odňování třísek z plátku nástroje používejte rukavice a kartáč - nikdy neprovádějte obženýma rukama. - Před výměnou nástroje zastavte všechny funkce stroje. - Při upínání polotovarů do strojů nebo při vyjímání obrobených dílců ze strojů, které nemají automatickou výměnu obrobků, dbejte, aby nástroj byl co možná nejdále z pracovního prostoru a aby se neotáčel. - Neotírejte obrobek nebo neodněné třísky rukama ani hadrem, dokud se nástroj otáčí. K tomuto účelu zastavte stroj a použijte kartáč. - Za účelem prodloužení pojezdu osy neodňujte nebo jik nezasahujte do bezpečnostních zařízení jako jsou dorazy koncových spíčů nebo neprovádějte jejich vzájemné zablokování. - Při manipulaci s díly, které jsou d Vaší možnost, vyžádejte asistenci. - Nepoužívejte zvedacího vozíku nebo jeřábu a neprovádějte práci vazače, pokud k tomu nemáte schválené oprávnění. - Při používání zvedacího vozíku nebo jeřábu se předem přesvědčte, že v blízkosti těchto strojů se nevyskytují žádné překážky. - Vždy používejte standardní ocelová la a vázací prostředky, které odpovídají zatížení, které mají přenášet. 21

23 - Kontrolujte vázací prostředky, řetězy, zvedací zařízení a ostatní zvedací prostředky před použitím. Vadné části ihned opravte nebo hraďte novými. - Zajistěte preventivní opatření proti ohni kdykoliv pracujete s hořlavým materiálem nebo řezným olejem. - Za prudké bouře stroji nepracujte. 2) VÝSTRAHA - VÝZVA K OPATRNOSTI - Před zahájením práce zkontrolujte, zda jsou řemeny správně pnuty. - Překontrolujte upící a další přípravky, abyste zjistili, zda jejich upící šrouby nejsou uvolněny. - S rukavicemi rukou neobsluhujte vypíče ovládacím panelu, mohlo by dojít k nesprávné volbě nebo k jinému omylu. - Před uvedením stroje do provozu nechte zahřát vřeteno a všechny posuvné mechanismy. - Zkontrolujte a ověřte, zda během obrábění nevzniká abnormální hluk. - Zabraňte akumulaci třísek během silového obrábění. Třísky jsou velmi žhavé a mohou zapříčinit požár. - Když je série operací skonče - vypněte vypíč řídicího systému, vypněte hlavní vypíč a pak vypněte i vypíč hlavního přívodu proudu Bezpečnostní předpisy pro upínání obrobků a nástrojů 1) VAROVÁNÍ - Používejte vždy nástroj vhodný pro danou práci, který odpovídá specifikacím stroje. - Otupené nástroje vyměňte co nejdříve, jelikož jsou často příčinou úrazů nebo poškození. - Dříve než uvedete do pohybu vřeteno, zkontrolujte, zda jsou všechny části řádně zajištěny (upnuty). - Při montovaném příslušenství vřetenu nepřekračujte dovolené otáčky. - Jestliže použité příslušenství není zařízením doporučeným výrobcem, ověřte u výrobce bezpečnou použitelnou (doporučenou) rychlost. - Dbejte, abyste se nezachytili prsty nebo rukou ve sklíčidle či v opěrkách. - Pro zvedání těžkých sklíčidel, opěrek a obrobků používejte příslušné zvedací zařízení. 2) VÝSTRAHA - VÝZVA K OPATRNOSTI n 22 a - Přesvědčte se, že délka nástroje je taková, aby nástroj nezasahoval do upícího přípravku jako je sklíčidlo nebo do jiných předmětů. - Po montování nástrojů a obrobku proveďte zkušební pracovní postup. - Pro obrobení měkkých čelistí překontrolujte, zda dokole obrobek upíjí a že tlak sklíčidla je správný. - I když držák nástroje může být montován zleva nebo zprava, přesto překontrolujte jeho správnou polohu. - Nepoužívejte měřící zařízení nástroje (nebo jednotku měřícího zařízení délky) dříve, než se přesvědčíte, že ničemu nepřekáží.

24 P /2013
