NÁVOD K OBSLUZE KOMBINOVANÁ BRUSKA BP B /2013

Transkript

1 NÁVOD K OBSLUZE KOMBINOVANÁ BRUSKA BP - 50 B /0 Původní česká verze návodu k použití - druhé vydání leden 0

2

3 OBSAH ) Obsah balení ) Úvod ) Účel použití 4) Technická data 5) Hodnoty hluku zařízení 6) Bezpečnostní štítky 7) Části stroje 8) Konstrukce brusky 9) Montáž a seřízení brusky 0) Obsluha stroje ) Elektrický systém ) Údržba brusky ) Sezm součástí 4) Příslušenství a doplňky 5) Rozkreslení stroje 6) Rozebrání a likvidace 7) Všeobec. bezpečnostní předpisy 8) Záruční podmínky 9) Záruční list Obsah balení Kombinovaná bruska je dodává v papírované podstavcem a stolkem. Dále s tímto příslušenstvím:) opěrka pásu ) hřídel opěrky ) kryt disku 4) držák brusky x krabici s částečně demontovaným 5) držák stolku x 6)rozpěry stolkux 7)náklopný stůl Úvod Vážený zákazníku, děkujeme Vám za zakoupení kombinované brusky BP-50 od firmy SA Trade s.r.o. Tento stroj je vybaven bezpečnostním zařízením ochranu obsluhy a stroje při jeho běžném technologickém využití. Tato opatření však nemohou pokrýt všechny bezpečnostní aspekty, a proto je třeba, aby obsluhující dříve, než začne stroj používat, pozorně pročetl tento návod a porozuměl mu. Vyloučí se tím chyby jak při instalaci stroje, tak i při vlastním provozu. Nepokoušejte se proto uvést stroj do provozu dříve, než jste si přečetli všechny instrukce a dokud jste neporozuměli každé funkci a postupu. Dbejte zejmé bezpečnostních instrukcí uvedených štítcích, kterými je opatřen. Tyto štítky neodňujte ani nepoškozujte. Účel použití Kombi bruska je urče pro broušení kovových součástí,dílců a pro ostření nástrojů (vrtáky, sekáče, nože, zahradnické nářadí atd.). Podle použitého brusného pásu lze používat různé druhy materiálu. Využití jde v nástrojařských dílnách, údržbách, malých a středních výrobních provozech. a Upozornění: Jelikož se tyto brusky řadí svou konstrukcí do skupiny nechlazených motorů, nejsou vhodné k trvalejšímu zatížení. n

4 4 Technická data Otáčky Rozměr pásu Rychlost pásu Průměr kotouče Napětí Příkon Krytí motoru Hmotnost ot./min. 50x0 mm 0 m/min. 0 mm /N/PE AC 0V 50 Hz 550 W IP kg Hodnoty hluku zařízení Kombinovaná bruska typ BP-50 Deklarovaná časově průměrovaná emisní hladi akustického tlaku A pracovním místě LpAeq,T = 7+4 [db] (podle ČSN EN 8, ČSN EN ISO 0 a ČSN EN ISO 04, bod A., pracovní režim - prázdno). 6 Bezpečnostní štítky 4 6 5

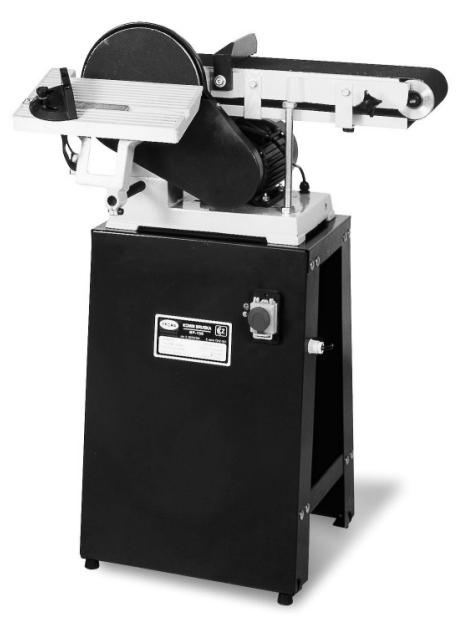

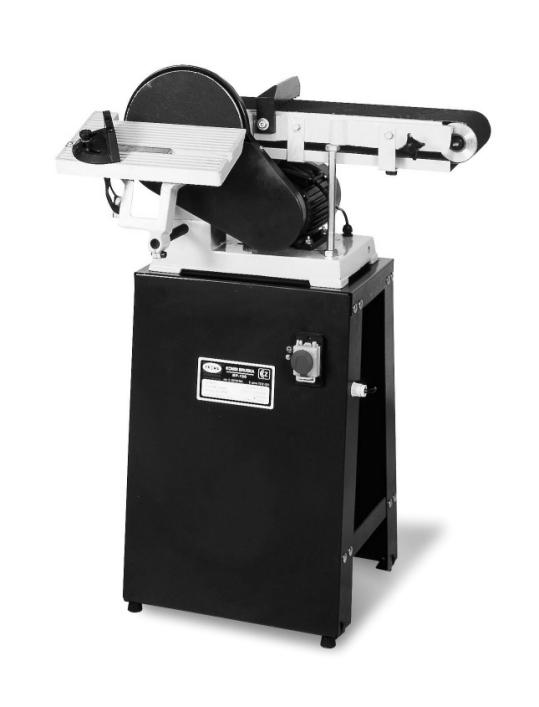

5 ) Pozor! Před započetím práce brusce čtěte návod k použití! ( štítek je umístěn u vypíče ) ) Pozor! Při práci stroji používejte ochranné pomůcky zraku! ( štítek je umístěn u vypíče ) ) Pozor! Nepracujte stroji v rukavicích! (štítek je umístěn přední části motoru) 4 ) Upozornění: Pás se musí otáčet směrem udávaným tímto štítkem! (štítky jsou umístěny krytech zařízení ) 5) Pozor! Při sejmutém krytu - nebezpečí úrazu elektrickým proudem! (štítek je umístěn spodním krytu brusky a u vypíče) 6) Štítek upozorňuje páku, která slouží k pnutí pásu.( je umístěn krytu brusky) 7 7 Části stroje ) stojan brusky ) šroub upevnění stolku ) šroub klopení stolku 4) stavitelný stolek 5) úhloměr 6) brusný disk 7) kryt brusného disku 8) opěrka 9) brusný pás 0) aretační šroub pnutí pásu ) náklopné rameno ) podpěra ramene ) motor 4) základ brusky 5) vypíč brusky a n 4

6 8 Konstrukce brusky Konstrukce kombi brusky je z plechových, litinových a plastových dílů. Pohon zajišťuje elektrický jednofázový motor. Kombi bruska je urče pro broušení dřeva, kovu i plastů (odňování starého laku, odrezování, leštění, srážení hran apod.) Je vhodná pro domácí a kutilské práce, ale i pro malo a středně sériovou výrobu. Stabilní konstrukce zaručuje jednoduchost a pevnost stroje. Na kombi brusce lze využít mnoho variabilních způsobů broušení. 9 Montáž a seřízení brusky Nejprve překontrolujte, zda dodávka odpovídá obsahu balení v návodu. Bruska je dodává částečně demontovaná. Upozornění! Po vybalení a zkopletování brusky doporučujeme nejprve provést (5 min) zkušební záběh (prázdno). Odpovídajícím způsobem zajistěte bezpečnost okolního prostředí. stojan brusky Sestavte pětidílný stojan a pevně něm dotáhněte všechny šrouby. Na jeho spodní hranu přišroubujte pryžové patice a osaďte ho bruskou. Před spuštěním brusky překontrolujte a případně dotáněte všechny šrouby. seřízení pícího mechnismu 4 Před sazením brusného pásu je nutné seřídit mechnismus pínání pásu podle následujícího postupu: Nejprve otočte rameno brusky do svislé polohy. Odmontujte kryt brusného pásu. Povolte pící páku brusného pásu (5). Pomocí klíče povolte zajišťovací matici excentru (). Nastavte excentr maximální výchylku a zpět dotáhněte zajišťovací matici. Vraťte kryt a rameno brusky do původní polohy. tímto způsobem připravíte brusku pro montáž brusného pásu. 4 5

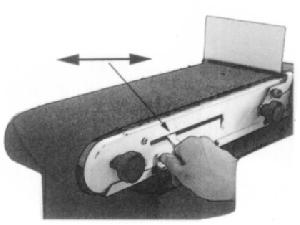

7 Výmě brusného pásu Odpojte stroj od elektrické sítě. Odmontujte zajišťovací šrouby () krytu () a odňte ho. Povolte páku pínání pásu (4). Odňte starý pás a očistěte válce. Nasaďte nový pás (50x0mm). POZOR! Pás saďte ve správném směru otáčení ( je ozčen šipkou rubové ně). Pás pněte utažením páky (4) a zajistěte šrouby (5). Nasaďte všechny kryty zpět. 5 4 Výmě brusného disku Odklopte nebo odmontujte stolek brusky (7). Odjistěte a otevřete kryt disku (8). Odňte starý brusný disk. Na řádně očistěný povrch lepte nový disk (6) s požadovanou hrubostí povrchu. Zavřete kryt a montujte zpět pracovní stolek POZOR!: Zákaz používání poškozených brousících kotoučů a pásů! Nastavení prac. stolku 5 Pro broušení pod úhlem stavte pracovní stolek do požadovaného úhlu. Povolte šroub (0) a sklopte stolek. Nastavení můžete kontrolovat úhloměru (9). Stolek zajistěte šroubem v poloze pro broušení (0).

8 Nastavení úhlu ramene brusky Rameno brusky lze stavit v úhlu Šrouby () odmontujte kryt pásu (). Povolte aretační šrouby ramene (), rameno stavte do požadované polohy a zpět zaaretujte. V rámci bezpečnosti práce šroubujte kryt brusného pásu zpět jeho původní místo. Pro vymezení výchozí polohy slouží stavitelná podpěra (4). 4 Výmě klínového řemene Odklopte nebo odmontujte stolek brusky (). Odjistěte a otevřete kryt klínového řemene (). Prodlouženým imbus klíčem uvolněte disk brusky () a sundejte ho ze hřídele. Povolte pící šrouby klínového řemenu patici motoru. Odňte starý řemen a vyměňte za nový, shodného rozměru ( x 60 Li ). Posunutím motoru a jeho dotažením pněte klínový řemen. Zavřete kryt brusky a připevněte pracovní stolek. 0 Obsluha stroje Obslužná místa Kombinovaná bruska BP-50 je urče pro obsluhování pouze jedním pracovníkem. Obsluha stroje musí být starší 8-ti let. 6 Obslužná místa

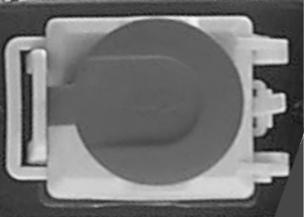

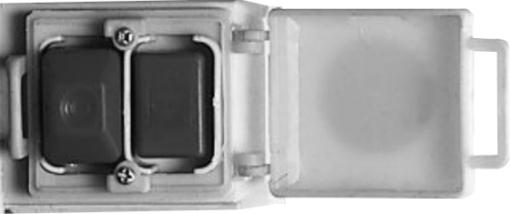

9 Elektrický vypíč Stroj se spouští zeleným vypíčem "",zastavuje se červeným tlačítkem "0" (viz. obrázek). "Stop" tlačítko znázorňuje-tlačítko nouzového zastavení stroje. I 0 ) "Stop" tlačítko (tlačítko nouzového zastavení stroje) ) Zelené tlačítko "", ) Červené tlačítko "0" Elektrický systém Elektrický systém je zapojen dle uvedeného schematu. L Napětí Jištění N PE / N / PE AC 0 V 50 Hz 0A Schéma zapojení SB L... fázový vodič N... střední vodič PE... ochranný vodič SB... stop tlačítko (při zavřeném krytu vypíče nouzové tlačítko STOP) TL... start tlačítko KM... spící kontakt KM... cívka stykače M... motor KM TL 7 M

10 Údržba brusky Nebezpečí: Práce s elektrickým zařízením smí provádět pouze oprávněná osoba s příslušnou elektrotechnickou vyhláškou. Varování: Doporučené předřazené jištění stroje může být zajištěno 0A jističem v domovní elektroinstalaci. Upozornění: Před použitím stroje se sezmte s ovládacími prvky, jejich funkcí a umístěním. Va rování: Před veškerými opravami, seřizováním, údržbářskými činnostmi vždy vyjměte přívodní vidlici z el. sítě. Mazání Kombinovaná bruska je vybave jednořadými obounně zakrytými kuličkovými ložisky, která mají trvalé mazání a jsou bezúdržbová. Sezm součástí Sezm součástí leznete stránce č.9 (Rozkreslení stroje). V této dokumentaci je stroj rozkreslen jednotlivé části a součásti, které lze objedt tímto způsobem: Při objednání náhradních dílů, udávejte vždy v zájmu rychlého a přesného vyřízení tyto údaje: A) typovou zčku přístroje BP-50 B) zakázkové číslo stroje - číslo stroje C) rok výroby a datum odeslání stroje D) číslo a název dílu podle kapitoly 5 tohoto návodu E) počet kusů Náhradní díly zajišťuje po dohodě servisní firma distributora: servis@satrade.cz 4 Příslušenství a doplňky 8 Základní příslušenství - jsou veškeré součásti a dílce, které jsou dodávány přímo stroji, nebo se strojem (je uvedeno v kapitole, Obsah balení). Zvláštní příslušenství - je doplňující příslušenství, které lze dokoupit. Je uvedeno v aktualizovaném bídkovém katalogu. Tento katalog dostanete zdarma vyžádání v šich pobočkách. Případná konzultace o použití zvláštního příslušenství je také možná s ším servisním technikem.

11 Rozkreslení stroje 9 5

12 6 Rozebírání a likvidace Po uplynutí doby životnosti stroje nebo v okamžiku, kdy by jeho oprava byla neekonomická, se provede celková demontáž stroje. Při demontáži stroje je nutné dodržovat obecně platné bezpečnostní předpisy pro bezpečné provedení všech prací. Po celkové demontáži stroje se jednotlivé části likvidují v souladu s požadavky záko o odpadech č. 85/00 Sb., ve znění pozdějších předpisů. Kovové části se likvidují tak, že se roztřídí podle druhu kovů a bídnou k odprodeji organizaci zabývající se sběrem druhotných surovin. Části z plastických hmot a pryže, které nepodléhají přirozenému rozpadu, se roztřídí a bídnou se k odprodeji organizaci zabývající se sběrem těchto druhotných surovin. Části elektrických zařízení se odevzdají organizaci pověřené sběrem elektroodpadu. POZOR!: S ohledem ochranu životního prostředí je zakázáno likvidovat části z plastických hmot a pryže spalováním! (zákon o ochraně ovzduší č. 09/99 Sb.) 7 Všeobecné bezpečnostní předpisy. Všeobecně A. Tento stroj je opatřen různým bezpečnostním zařízením, a to jak ochranu obsluhy, tak i ochranu stroje. Přesto nemůže pokrýt všechny bezpečnostní aspekty, a proto obsluhující, dříve než začne stroji pracovat, musí tuto kapitolu přečíst a porozumět jí. Dále obsluhující musí vzít v úvahu i další aspekty nebezpečí, která se vztahují okolní podmínky a materiál. B. V tomto návodu jsou zahrnuty kategorie bezpečnostních pokynů. Nebezpečí - Varování - Výha Jejich výzm je následný. NEBEZPEČÍ Přehlédnutí těchto instrukcí může způsobit ztrátu života. VAROVÁNÍ Přehlédnutí těchto instrukcí může zapříčinit vážné poranění nebo zčné poškození stroje. VÝSTRAHA (Výzva k opatrnosti) Přehlédnutí těchto instrukcí může způsobit poškození stroje nebo drobná poranění. C. Dbejte vždy bezpečnostních instrukcí uvedených štítcích upevněných stroji. Tyto štítky neodňujte ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte výrobní firmu. D. Nepokoušejte se uvést stroj do provozu dokud jste si nepřečetli všechny návody dodané se strojem (návod k obsluze, údržbě, seřizování, programování, atd.) a neporozuměli každé funkci a postupu. 0

13 .. Základní bezpečnostní položky ) NEBEZPEČÍ Hrozí zařízení vysokého pětí, elektrickém ovládacím panelu, transformátorech, motorech a svorkovnicích, která jsou opatře štítkem. Za žádných okolností se jich nedotýkejte. - Přesvědčte se před připojením stroje do elektrické sítě, zda jsou všechny ochranné kryty montovány. V případě nutnosti odnit ochranný kryt, vypněte hlavní vypíč a uzamkněte jej. - Nepřipojujte stroj síť, jsou-li ochranné kryty odněny. ) VAROVÁNÍ - Nezanedbejte provádění pravidelných inspekcí v souladu s návodem k obsluze. - Zkontrolujte a ujistěte se, že se stroji nevyskytuje nic rušivého ze ny uživatele. - Je-li stroj zapojen do automatického cyklu, neotvírejte přístupové dveře ani ochranné kryty. - Po skončení práce seřiďte stroj tak, aby byl připraven pro další sérii operací. - Dojde-li k poruše v dodávce proudu, vypněte okamžitě hlavní vypíč. - Neměňte parametrové hodnoty, obsah hodnot nebo jiné elektrické seřizovací hodnoty, aniž byste k tomu měli dobrý důvod. V případě nutnosti změnit hodnotu nejprve překontrolujte, zda je to bezpečné a potom zazmenejte původní hodnotu pro případ nutnosti ji opětovně stavit. - Nezamalujte, nezašpiňte, nepoškozujte, neupravujte ani neodňujte bezpečnostní štítky. V případě jejich nečitelnosti nebo ztráty zašlete ší společnosti číslo vadného štítku (číslo uvedené ve spodním pravém rohu štítku), která Vám zašle nový štítek, jenž umístíte původní místo. - Zapamatujte si polohu (místo) nouzového vypíče, abyste jej mohli vždy použít. - Abyste předešli nesprávné obsluze, sezmte se před spuštěním stroje s umístěním vypíčů. - Dejte pozor, abyste se při chodu stroje náhodně nedotkli některých vypíčů. - Za žádných okolností se nedotýkejte holýma rukama nebo jiným předmětem rotujícího dílce nebo nástroje. - Dejte pozor, aby sklíčidlo nezachytilo vaše prsty. - Kdykoliv pracujete stroji, buďte opatrný třísky a možnost uklouznutí chladicí tekutině, oleji. - Nezasahujte do konstrukce a zařízení stroje, pokud to není uvedeno v návodu k obsluze. - V případě, že stroji nebudete pracovat, vypněte stroj tlačítkem ovládacího panelu a odpojte přívod energie do stroje. - Před čištěním stroje nebo jeho periferního zařízení vypněte a uzamkněte hlavní vypíč. - Jestliže stroj používá více pracovníků, nepřikračujte k další práci, aniž byste dalšímu pracovníku oznámili, jak budete postupovat. - Neupravujte stroj žádným způsobem, který by mohl ohrozit jeho bezpečnost. - Pochybujete-li o správnosti postupu, kontaktujte odpovědného pracovníka. ) VÝSTRAHA - VÝZVA K OPATRNOSTI

14 .. Oděv a osobní bezpečnost ) VÝSTRAHA - VÝZVA K OPATRNOSTI - Svažte si dlouhé vlasy zad - mohly by být zachyceny a motány hcím mechanizmem. - Noste bezpečnostní vybavení (helmy, brýle, bezpečnostní obuv, apod.) - V případě překážek d hlavou - v pracovním prostoru, noste helmu. - Noste vždy ochrannou masku při obrábění materiálu, ze kterého se uvolňuje prach. - Noste vždy bezpečnostní obuv z ocelovými vložkami a s olejuvzdornou podrážkou. - Nenoste nikdy volný pracovní oděv. - Knoflíky, háčky rukávech pracovního oděvu mějte vždy zapnuté, abyste předešli nebezpečí motání volných částí oděvu do hcího mechanismu. - V případě, že nosíte vázanku nebo podobné volné doplňky oděvu, dávejte pozor, aby se nemotaly do hcího mechanismu (aby nebyly zachyceny rotujícím mechanismem). - Při sazování a odebírání obrobků i nástrojů, jakož i při odňování třísek z pracovního prostoru používejte rukavice, abyste si ochránili ruce od poranění ostrými hrami a žhavými obrobenými komponenty. - Na stroji nepracujte pod vlivem drog a alkoholu. - Trpíte-li závratěmi, oslabením nebo mdlobami, stroji nepracujte..4. Bezpečnostní předpisy pro obsluhu Neuvádějte stroj do provozu, dokud jste se neseznámili s obsahem návodu k obsluze. ) VAROVÁNÍ - Uzavřete všechny kryty ovládacích panelů a svorkovnic, abyste předešli poškozením způsobeným třískami a olejem. - Překontrolujte, zda nejsou poškozeny elektrické kabely, aby únikem elektrického proudu nedošlo k úrazům (elektrický šok). - Kontrolujte pravidelně, zda bezpečnostní kryty jsou správně montovány a zda nejsou poškozeny. Poškozené kryty okamžitě opravte nebo hraďte jinými. - Stroj s odněným krytem nespouštějte. - Nedotýkejte se chladící kapaliny holýma rukama - může způsobit podráždění. Pro obsluhu trpící alergií platí speciální opatření. - Neupravujte trysku chladicí kapaliny za chodu stroje. - Při odňování třísek z plátku nástroje používejte rukavice a kartáč - nikdy neprovádějte obženýma rukama. - Před výměnou nástroje zastavte všechny funkce stroje. - Při upínání polotovarů do strojů nebo při vyjímání obrobených dílců ze strojů, které nemají automatickou výměnu obrobků, dbejte, aby nástroj byl co možná nejdále z pracovního prostoru a aby se neotáčel. - Neotírejte obrobek nebo neodněné třísky rukama ani hadrem, dokud se nástroj otáčí. K tomuto účelu zastavte stroj a použijte kartáč. - Za účelem prodloužení pojezdu osy neodňujte nebo jik nezasahujte do bezpečnostních zařízení jako jsou dorazy koncových spíčů nebo neprovádějte jejich vzájemné zablokování. - Při manipulaci s díly, které jsou d Vaší možnost, vyžádejte asistenci. - Nepoužívejte zvedacího vozíku nebo jeřábu a neprovádějte práci vazače, pokud k tomu nemáte schválené oprávnění.

15 - Při používání zvedacího vozíku nebo jeřábu se předem přesvědčte, že v blízkosti těchto strojů se nevyskytují žádné překážky. - Vždy používejte standardní ocelová la a vázací prostředky, které odpovídají zatížení, které mají přenášet. - Kontrolujte vázací prostředky, řetězy, zvedací zařízení a ostatní zvedací prostředky před použitím. Vadné části ihned opravte nebo hraďte novými. - Zajistěte preventivní opatření proti ohni kdykoliv pracujete s hořlavým materiálem nebo řezným olejem. - Za prudké bouře stroji nepracujte. ) VÝSTRAHA - VÝZVA K OPATRNOSTI - Před zahájením práce zkontrolujte, zda jsou řemeny správně pnuty. - Překontrolujte upící a další přípravky, abyste zjistili, zda jejich upící šrouby nejsou uvolněny. - S rukavicemi rukou neobsluhujte vypíče ovládacím panelu, mohlo by dojít k nesprávné volbě nebo k jinému omylu. - Před uvedením stroje do provozu nechte zahřát vřeteno a všechny posuvné mechanismy. - Zkontrolujte a ověřte, zda během obrábění nevzniká abnormální hluk. - Zabraňte akumulaci třísek během silového obrábění. Třísky jsou velmi žhavé a mohou zapříčinit požár. - Když je série operací skonče - vypněte vypíč řídicího systému, vypněte hlavní vypíč a pak vypněte i vypíč hlavního přívodu proudu..5. Bezpečnostní předpisy pro upínání obrobků a nástrojů ) VAROVÁNÍ - Používejte vždy nástroj vhodný pro danou práci, který odpovídá specifikacím stroje. - Otupené nástroje vyměňte co nejdříve, jelikož jsou často příčinou úrazů nebo poškození. - Dříve než uvedete do pohybu vřeteno, zkontrolujte, zda jsou všechny části řádně zajištěny (upnuty). - Při montovaném příslušenství vřetenu nepřekračujte dovolené otáčky. - Jestliže použité příslušenství není zařízením doporučeným výrobcem, ověřte u výrobce bezpečnou použitelnou (doporučenou) rychlost. - Dbejte, abyste se nezachytili prsty nebo rukou ve sklíčidle či v opěrkách. - Pro zvedání těžkých opěrek a obrobků používejte příslušné zvedací zařízení. n - Přesvědčte se, že délka nástroje je taková, aby nástroj nezasahoval do upícího přípravku jako je sklíčidlo nebo do jiných předmětů. - Po montování nástrojů a obrobku proveďte zkušební pracovní postup. - Pro obrobení měkkých čelistí překontrolujte, zda dokole obrobek upíjí a že tlak sklíčidla je správný. - I když držák nástroje může být montován zleva nebo zprava, přesto překontrolujte jeho správnou polohu. - Nepoužívejte měřící zařízení nástroje (nebo jednotku měřícího zařízení délky) dříve, než se přesvědčíte, že ničemu nepřekáží. a ) VÝSTRAHA - VÝZVA K OPATRNOSTI

16 B /0
