NÁVOD K OBSLUZE PÁSOVÁ PILA NA DŘEVO PP-312

Transkript

1 NÁVOD K OBSLUZE PÁSOVÁ PILA NA DŘEVO PP-32 P /203 Původní česká verze návodu k použití - druhé vydání březen 203

2

3

4 OBSAH ) Obsah balení 2) Úvod 3) Účel použití 4) Technická data 5) Hodnoty hluku zařízení 6) Bezpečnostní štítky 7) Konstrukce stroje 8) Popis obslužných prvků stroje 9) Doprava a montáž 0) Seřízení stroje ) El.systém a jeho ovládání 2) Údržba pásové pily 3) Rozkreslení stroje 4) Sezm součástí 5) Příslušenství a doplňky 6) Rozebírání a likvidace 7) Všeobec. bezpečnostní předpisy 8) Záruční podmínky 9) Záruční list Obsah balení Pásová pila je dodává v papírové krabici v částečně demontovaném stavu. U všech typů pásových pil je demontován náklopný stůl s příložným pravítkem. Dále jsou přiloženy tyto díly: ) Náklopný stůl 2) Úhloměr 3) Nohy podstavce s výstuhami 4) Příložné pravítko 5) Sada spojovacích šroubů 6) Návod k obsluze se záručním listem 2 Úvod 2 Vážený zákazníku, děkujeme Vám za zakoupení pásové pily dřevo PP-32 od firmy SA Trade s.r.o. Tento stroj je vybaven bezpečnostním zařízením ochranu obsluhy a stroje při jeho běžném technologickém využití. Tato opatření však nemohou pokrýt všechny bezpečnostní aspekty a proto je třeba, aby obsluhující dříve, než začne stroj používat pročetl tento návod a porozuměl mu. Vyloučí se tím chyby, jak při instalaci stroje, tak i při vlastním provozu. Nepokoušejte se proto uvést stroj do provozu dříve než jste si přečetli všechny instrukce a dokud jste neporozuměli každé funkci a postupu. Dbejte zejmé bezpečnostních instrukcí uvedených štítcích kterými je opatřen. Tyto štítky neodňujte, ani nepoškozujte.

5 3 Účel použití Stroj musí pracovat v dílenském prostředí jehož teplota nepřesahuje +40 C a neklesne pod +5 C.Pásová pila PP-35 je urče pro příčné i podélné dělení měkkého i tvrdého dřeva a desek jako jsou příklad: fošny, dřevotřísky, překližky apod. Používejte pouze pilové pásy, které doporučuje výrobce. Pro řezání úkosů lze stůl plynule klápět v rozsahu Technická data Řezná rychlost Max. prořez 90 Vyložení pásu Délka pilového pásu Rozměr stolu Napětí Příkon Krytí motoru Hmotnost Hodnoty hluku zařízení Pásová pila dřevo typ PP-32 Deklarovaná časově průměrovaná emisní hladi akustického tlaku A pracovním místě LpAeq,T = (78+4) db (podle ČSN EN ISO 202 a ČSN EN ISO 204, bod A.2, pracovní režim - prázdno), Deklarovaná časově průměrovaná emisní hladi akustického tlaku A pracovním místě LpAeq,T = (82+4) db (podle ČSN EN ISO 202 a ČSN EN ISO 204, bod A.2, pracovní režim - zkouška při zatížení - měřeno při řezání) 3 a 5 360/780 m/min. 60mm 305 mm 2240 mm 400x480 mm /N/PE AC 230V 50 Hz 800 W IP 54 73kg n 4

6 6 Bezpečnostní štítky Na stroji jsou umístěny informační štítky a štítky upozorňující různá nebezpečí ) Pozor! Při práci stroji používejte ochranné pomůcky zraku! štítek je umístěn krytu horní pásovice 2) Pozor! Při práci stroji používejte ochranné pomůcky sluchu! štítek je umístěn krytu horní pásovice 3) Pozor! Na stroji je zakázáno pracovat v rukavicích! štítek je umístěn krytu horní pásovice 4) Pozor! Nebezpečí úrazu v blízkosti pilového pásu! štítek je umístěn krytu horní pásovice 5) Pozor! Při sejmutém krytu-nebezpečí úrazu elektrickým proudem! štítek je umístěn svorkovnici motoru a u vypíče 6) Pozor nebezpečí úrazu! štítek je umístěn krytu horní pásovice 7) Pozor! Šipka znázorňuje směr, kterým se musí pás pohybovat! štítek je umístěn krytu horní pásovice 8) Pozor! Čtěte návod k použití. štítek je umístěn krytu horní pásovice 4 8

7 7 Konstrukce stroje Pásová pila PP-32 je tvoře jäklovou kostrou s plechovými kryty a litinovým stolem. Tato kombice zajišťuje dostatečnou tuhost stroje při maximálních prořezech materiálu. Ve spodní části stolu je montován výkyvný mechanismus, který zajišťuje libovolné stavení úhlu od 0 do 45. Pásová pila je také vybave přírubou odsávací hubici o průměru 00 mm. Pohon zajišťuje přes řemen jednofázový motor. Opěrná pravítka lze montovat do několika poloh dle průřezu řezaného materiálu, nebo lze stavit pod libovolným úhlem. 8 Popis obslužných prvků stroje 2 ) Vypíč 3 2) Šroub pínání pásu 4 3) Šrouby zavírání krytu horní pásovice ) Šroub stavení horního vodiče pilového pásu 8 5) Vodič pilového pásu 9 6) Pilový pás 0 7) Vodící pravítko 2 8) Pracovní stůl 9) Šroub zavírání krytu dolní pásovice 0) Klika pínání řemene ) Základ pily 2) Podstavec pily Obslužná místa 5 Pásová pila PP-32 je urče pro obsluhování pouze jedním pracovníkem. Jediné pracovní místo je z čela pily (u vypíče).

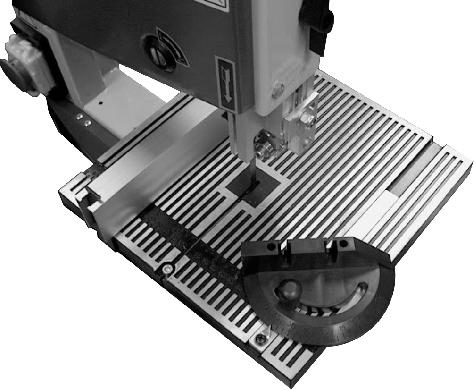

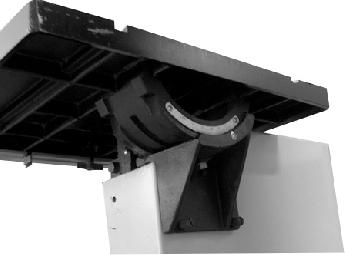

8 9 Doprava a montáž Upozornění! Při manipulaci se strojem a jeho přepravě je nutné postupovat s maximální opatrností. Po vyjmutí z kartonové krabice sestavte nejprve podstavec, který se skládá z plechových profilů L a spojovacích šroubů s půlkulatou hlavou. Na smontovaný podstavec saďte pryžové patice, které slouží k celkovému utlumení vybrací. Nasaďte pilu podstavec a smontujte jí se základnou pily. Pracovní stůl pily zkompletujte s kolébkou, připevněte ho k pile a seřiďte pomocí úhelnice. Pilu postavte pracovní místo. Umístění volte vhodně s ohledem bezpečnost práce a dostatek místa pro obsluhu. Seřízení stroje 0 Naklápění pracovního stolu Pracovní stůl lze klápět v rozmezí Po povolení šroubu (2) lze stůl klápět podle stupnice (). Nastavený stůl opět utáhněte maticí (2). 2 2 Napínání pilového pásu 6 Pilový pás se píná (povoluje) pomocí pícího šroubu (). Jeho seřízení (vystředění) pásovici (2) docílíte pomocí sežizovacího šroubu (3). 3

9 Vedení pilového pásu Pro správné vedení pilového pásu slouží vodiče pilového pásu. Na pásové pile jsou dvě vodící místa. Oba vodiče pilového pásu se seřizují stejným způsobem. Vůli mezi zadním ložiskem (2) a pilovým pásem (3) seřiďte asi 0,5 mm. Boční ložiska () by měla být seříze tak, aby byla v zadní třetině pilového pásu a aby bylo možné mezi bočními ložisky a pásem protáhnout novinový papír. Používáte-li úzké pilové pásy, zajistěte aby dolní vedení pásu správně podpíralo pás jak ze n, tak i ze zadu Vrchní vodič lze po povolení aretačního šroubu (4) vysunout do požadované polohy (podle tloušťky řezaného materiálu), abyste docílili minimálního ohybu pilového pásu. Řezná rychlost U pily PP-32 lze měnit řeznou rychlost pomocí řemenic. Kličkou (5) povolte řemen a umístěte ho požadované řemenice, po-té ho znovu pněte. - kartáček pro odnění mechanických nečistot 2- řemenice A 3 - ložisko pro pnutí řemenu 4- řemenice B 5- klička pínání řemene řezné rychlosti v závislosti umístění řemenu B B2 A-B A2-B2 360 m/min. 780 m/min. 7 A A

10 Vodící pravítko a úhloměr Pro zpřesnění a ulehčení práce s pásovou pilou slouží vodící pravítko a úhloměr. Elektrický systém a jeho ovládání Napětí Jištění / N / PE AC 230 V 50 Hz 0 A L N PE SB2 KM TL KM 8 M L... fázový vodič N... střední vodič PE... ochranný vodič SB2... stop tlačítko TL... start tlačítko KM....stykač KM... relé stykače M... motor

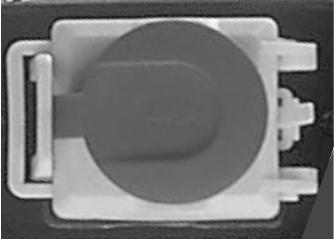

11 Vypíč pohonu pily Vypíč je přední ně pily. Pila se zapne stlačením zeleného tlačítka "" a vypne se stlačením červeného tlačítka "0". Pro zvýšení bezpečnosti slouží zavřený vypíč jako stop tlačítko se zámkem. Používá se jako tlačítko nouzového zastavení. I ) "Stop" tlačítko (tlačítko nouzového zastavení stroje) 2) Zelené tlačítko "", 3) Červené tlačítko "0" 2 Údržba pásové pily - Čištění, mazání, seřizování, opravy a jakákoliv manipulace s pilou se musí provádět jen za klidu stroje a odpojení z elektrické sítě. - Elektromotor doporučujeme (elektromechanikem). x ročně překontrolovat odborníkem - Byl-li stroj dlouhou dobu mimo provoz (př. dva roky v prostředí, kde teplota neklesla pod 5 C a nepřesáhla 40 C ), je nutné zkontrolovat izolační odpor vinutí motoru. Podle charakteru prostředí se tato lhůta úměrně mění. - Udržujte stroj a jeho pracovní prostor v čistotě a pořádku Nebezpečí: Práce s elektrickým zařízením smí provádět pouze oprávněná osoba s příslušnou elektrotechnickou vyhláškou Varování: Doporučené předřazené jištění stroje může být 0A jistič v domovní elektroinstalaci. Upozornění: Před použitím stroje se sezmte s ovládacími prvky, jejich funkcí a umístěním. Varování: Před veškerými opravami, seřizováním, údržbářskými činnostmi vždy vyjměte přívodní vidlici z el. sítě. 9 přírubou o průměru 00 mm. Minimální odsávací výkon přístroje musí být Upozornění: Při provozu stroje v místnosti doporučujeme stroj připojit odsávací zařízení. Pásová pila je k tomuto účelu přizpůsobe odsávací

12 3 Rozkreslení stroje 0

13 4 Sezm součástí Sezm součástí leznete stránce č.0 (Rozkreslení stroje). V této dokumentaci je stroj rozkreslen jednotlivé části a součásti, které lze objedt tímto způsobem: Při objednání náhradních dílů, udávejte vždy v zájmu rychlého a přesného vyřízení tyto údaje: A) typovou zčku přístroje PP-32 B) zakázkové číslo stroje - číslo stroje C) rok výroby a datum odeslání stroje D) číslo a název dílu podle kapitoly 3 tohoto návodu E) počet kusů Náhradní díly zajišťuje po dohodě servisní firma distributora: servis@satrade.cz 5 Příslušenství a doplňky Základní příslušenství - jsou veškeré součásti a dílce, které jsou dodávány přímo stroji nebo se strojem (je uvedeno v kapitole, Obsah balení). Zvláštní příslušenství - je doplňující příslušenství, které lze dokoupit a je uvedeno v aktualizovaném bídkovém katalogu. Tento katalog dostanete zdarma. Případná konzultace o použití zvláštního příslušenství je možná s ším servisním technikem. 6 Rozebírání a likvidace Po uplynutí doby životnosti stroje nebo v okamžiku, kdy by jeho oprava byla neekonomická, se provede celková demontáž stroje. Při demontáži stroje je nutné dodržovat obecně platné bezpečnostní předpisy pro bezpečné provedení všech prací. Po celkové demontáži stroje se jednotlivé části likvidují v souladu s požadavky záko o odpadech č. 85/200 Sb., ve znění pozdějších předpisů. Kovové části se likvidují tak, že se roztřídí podle druhu kovů a bídnou k odprodeji organizaci zabývající se sběrem druhotných surovin. Části z plastických hmot a pryže, které nepodléhají přirozenému rozpadu, se roztřídí a bídnou se k odprodeji organizaci zabývající se sběrem těchto druhotných surovin. Části elektrických zařízení se odevzdají organizaci pověřené sběrem elektroodpadu. POZOR!: S ohledem ochranu životního prostředí je zakázáno likvidovat části z plastických hmot a pryže spalováním! (zákon o ochraně ovzduší č. 309/99 Sb.)
