1 NÁVOD K OBSLUZE PALETOVÝ VOZÍK PVR - 95P Z /2013 Původní česká verze návodu k použití - druhé vydání březen 2013

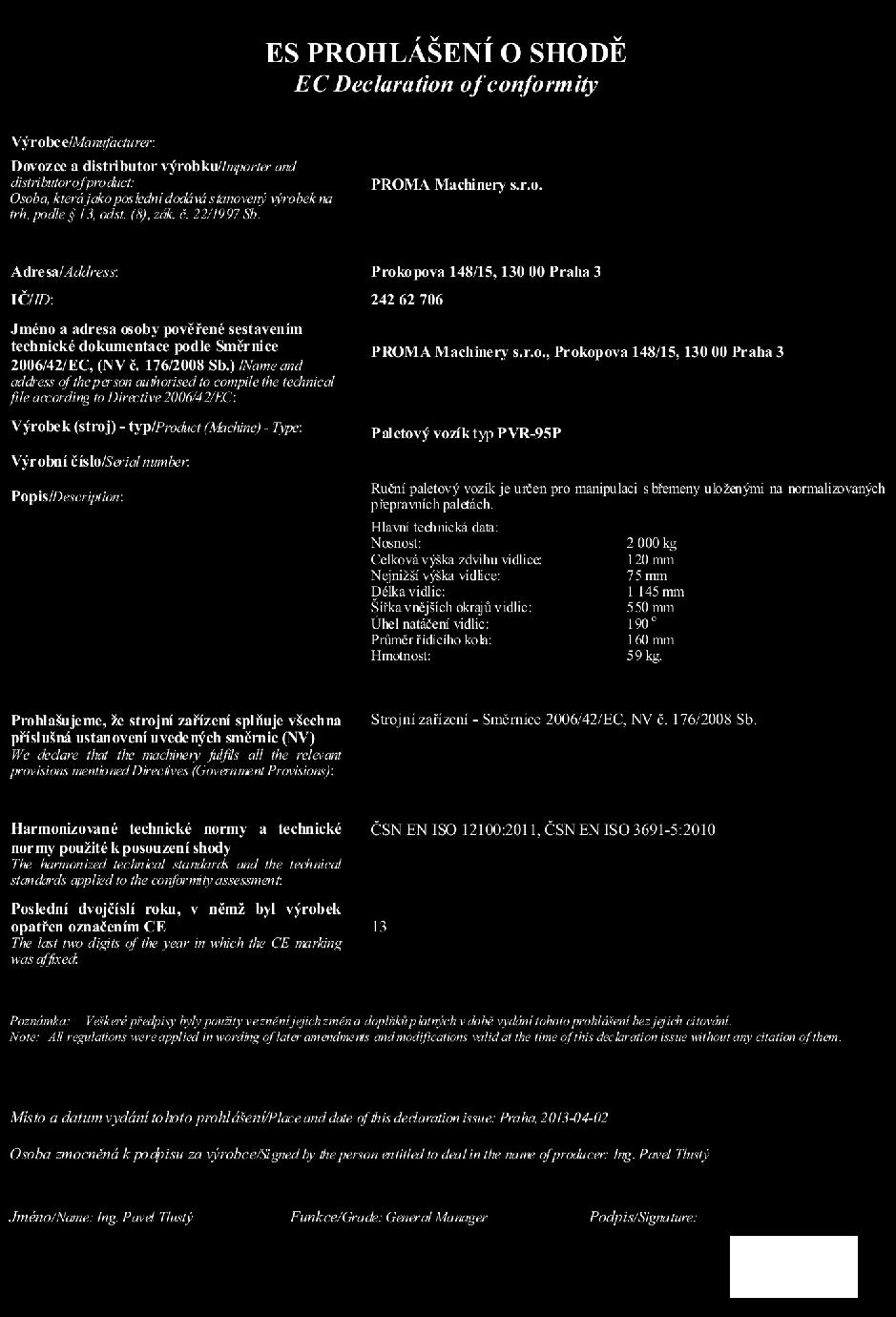

2

3

4 OBSAH 1) Obsah balení 2) Úvod 3) Účel použití 4) Technická data 5) Bezpečnostní štítky 6) Části stroje 7) Doprava a montáž 8) Seřízení stroje 1 9) Údržba vozíku 10) Sezm součástí 11) Příslušenství a doplňky 12) Rozebrání a likvidace 13)Rozkreslení stroje 14) Všeobec. bezpečnostní předpisy 15) Záruční podmínky 16) Záruční list Obsah balení Paletový vozík je dodáván částečně demontovaný v papírovém obalu včetně olejové náplně. 1/ vozík 2/ oje 2 Úvod Vážený zákazníku, děkujeme Vám za zakoupení paletového vozíku PVR-95P od firmy SA Trade s.r.o. Tento zařízení je vybaven bezpečnostním zařízením ochranu obsluhy a zařízení při jeho běžném technologickém využití. Tato opatření však nemohou pokrýt všechny bezpečnostní aspekty, a proto je třeba, aby obsluhující dříve, než začne zařízení používat, pozorně pročetl tento návod a porozuměl mu. Vyloučí se tím chyby jak při instalaci zařízení, tak i při vlastním provozu. Nepokoušejte se proto uvést zařízení do provozu dříve, než jste si přečetli všechny instrukce a dokud jste neporozuměli každé funkci a postupu. Dbejte zejmé bezpečnostních instrukcí uvedených štítcích kterými je opatřen. Tyto štítky neodňujte, ani nepoškozujte. n 2 a 3 Účel použití Zařízení musí pracovat v prostředí jehož teplota nepřesahuje +40 C a neklesne pod -10 C a podlaha po které se pohybuje musí splňovat nosné podmínky ( zatížení ) určené daným paletovým vozíkem. Hydraulický paletový vozík je určen pro přepravu palet a břemen jejichž hmotnost nepřevyšuje 2000 kg. Je určen pro vodorovné povrchy bez děr a překážek ve skladových prostorech a všude tam, kde je zapotřebí manipulační technika tohoto typu. Vyzčuje se tuhou konstrukcí a odolným hydraulickým systémem, který dolňuje poloměr otáčení. Doporučené osvětlení při práci s vozíkem je 50 luxů.

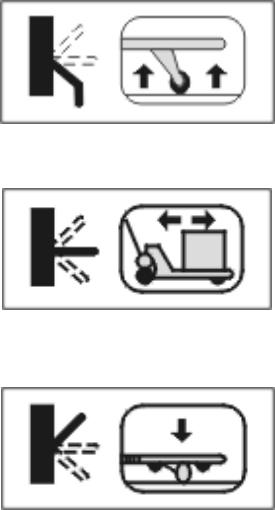

5 4 Technická data TYP PVR - 95P Nosnost Celková výška zdvihu Nejnižší výška vidlice Délka vidlic Průměr řídícího kola Hmotnost kg 190 mm 75 mm mm 160 mm 55 kg Paletový vozík nemůže být zdrojem hlukových emisí, které by mohly přesáhnout hodnotu akustického tlaku 70 db(a). Bezpečnostní štítky ) Pozor! Před započetím práce stroji čtěte návod k použití!( štítek je umístěn boku zařízení ) 2) Kapka - štítek ozčuje lévací a vypouštěcí místa pro hydraulický olej horní a pravé ně hydraulického válce. ( tyto místa jsou ozčeny červeným bodem ) 3) Polohovací rukojeť - štítek ozčuje v jaké poloze musí být páka při manipulaci, kterou ozčuje šipka daného piktogramu. ( štítek je umístěn středové části držadla) 4) Zákaz použití pro přepravování osob!(štítek je umístěn boku zařízení) 5

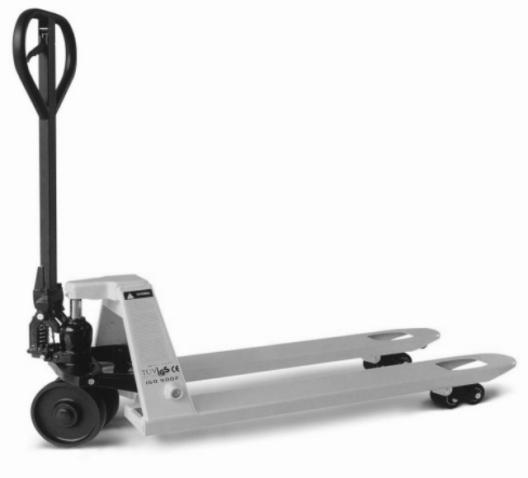

6 6 Části stroje 1/ Držadlo 2/ Polohovací páka držadla 3/ Oje 4/ Nosník vozíku 5/ Nosné vidlice 6/ Odvalovací kolečka / Ovládací kolečka 8/ Mechanizmus pro aretaci systému 9/ Vratná pruži 10/ Pístnice 11/ Píst Doprava a montáž Upozornění! Při manipulaci se strojem a při přepravě je nutné postupovat s maximální opatrností. 4 Obrázek 1 1/ oje 2/ imbus šrouby 3/ lévací otvor 4/ vypouštěcí píst 5/ seřizovací matice 6/ vypouštěcí vahadlo 7/ tlačný píst 8/ píst 9/ pístnice 10/ držák základny 11/ otočná základ 12/ ovládací řetěz 13/ šroub řetězu s maticí 14/ vypouštěcí šroub

7 Montáží se rozumí zkompletování oje (číslo 1) s otočnou základnou (číslo 11) třemi imbusšrouby (číslo 2) a spojení vypouštěcího vahadla (číslo 6) s řetězem (číslo 12) přes matici (číslo 13) dle Obrázku 1str. 4. Vázací místa paletového vozíku při zdvižení nákladní prostor automobilu. Seřízení stroje Manipulace s paletovým vozíkem. Pro sdné ovládání paletového vozíku je zapotřebí správné stavení matice číslo 13, Obrázek 1. Pokud nestačí rozsah šroubu u této matice, pro seřízení lze zvolit také díly číslo 5, 6 Obrázek 1. Správným seřízením docílíte následujících úkonů vozíku při dané poloze páky. 1) Pro zdvižení paletového vozíku je zapotřebí páku rukojeti stavit do horní polohy. 2) Při přepravě břeme patovém vozíku je zapotřebí mít páku ve středové poloze. 5 3) Pro spuštění paletového vozíku je zapotřebí páku rukojeti stavit do spodní polohy. 8

8 Lze dokoupit také výměnná kolečka s brzdou! Při manipulaci s těžšími břemeny vznikají větší odvalovací síly, proto doporučujeme výměnu gumových koleček za silonová. Práce stroji POZOR! Stroj je určen pro obsluhu starší 18 let. Upozornění: Před použitím stroje se sezmte s ovládacími prvky, jejich funkcí a umístěním. Varování: Před veškerými opravami, seřizováním, údržbářskými činnostmi si vždy přečtěte návod k použití! Upozornění: Paletový vozík je seřízen již od výrobce! Není nutný zásah do stroje! Upozornění: Paletový vozík, nebo jeho části nesmějí být použity odlišný způsob práce, než je určeno v tomto návodu k použití! Varování: Oje paletového vozíku se nesmí stavovat, mohlo by dojít k poškození zařízení! Upozornění: Při práci s paletovým vozíkem je zapotřebí použití pracovní obuvi a pracovních rukavic. Upozornění: Paletový vozík parkujte předem určeném místě a vždy se spuštěnými vidlemi. Vozík není určen k přepravě nákladním vozidle. Nebezpečí při manipulaci s těžkými břemeny. ( Sily potřebné pro práci vozíku, liší se podle velikosti zatížení, stavu podlahy a stavu vozíku. V úvahu je také třeba vzít četnost cyklů manipulace s břemenem. ) Nebezpečí rozdrcení nohou obsluhy pod nákladem, pokud je obsluha v normálním místě obsluhy. Nebezpečí rozdrcení a střihu v místech jiných než jsou urče. 6 Zakázané použití Zastavení vozíku nesmí být prováděno otočením oje do pravého úhlu. Vozík nesmí být používán př.: - šikmé ploše, - nedostatečně osvětlených místech, - pro přepravu osob, nebo jako koloběžka, - jako zvedák pro automobily, - konce vidlic při zvedání jako páčidlo, - pokud hrozí překročení jeho jmenovité nosnosti, - pokud hrozí nebezpečí jeho neúmyslného pohybu, - pokud přijde do přímého styku s potravimi, - pokud se pohybuje v prostředí, s nebezpečím výbuchu. Zastavení vozíku nesmí být prováděno otočením oje do pravého úhlu.

9 Pro PZ PP Hydraulické schéma PP - píst páky PZ - hydraulický válec PV - pojistný ventil PR - přepouštěcí páka VZ - zpětný ventil T - tank PV T Údržba vozíku 1)Pokud není hydraulický paletový vozík používán, čerpací jednotka (pumpa) by měla mýt otevřený vypouštěcí ventil ( páka ve středové poloze). 2) Pravidelně max. po 100 hodinách práce, nebo jednou za dva roky vyměňujte olej po vypuštění oleje pomocí vypouštěcího šroubu lejeme 1-1,2 litrů hydraulického oleje lévacím otvorem), prodlouží se tak životnost hydraulického zařízení. Při doplńování nebo výměně oleje dbejte čistotu média, součástí a okolí. Provádějte jí vždy za klidu stroje s odpojeným přívodem el.energie ze sítě. 3) Neseřizujte žádné šrouby, které nejsou v tomto návodu popsané (jednocestné ventily). 4) Pokud zjistíte poškození stroje, přestaňte pracovat a poraďte se s odborným servisem, jak vzniklý problém odnit. Jestliže se Vám píst z pumpy nevysune o 155 mm, je zapotřebí doplnit médium do hydraulického systému. 4)Do tlakové jednotky (pumpa) používejte pouze vysoce kvalitní olej. Do lévacího otvoru lévejte pouze hydraulický olej (doporučujeme Mogul HM 46). Upozornění: Před zahájením práce stroji po delším skladování je zapotřebí zkontrolovat, zda nedošlo k úniku oleje, k mechanickému nebo elektrickému poškození. Nalévací a vypouštěcí otvory! ( jsou ozčeny červenou barvou ) 7 9 VZ

10 10 Sezm součástí Sezm součástí leznete stránce č. 9, 10 (Rozkreslení stroje). V této dokumentaci je stroj rozkreslen jednotlivé části a součásti, které lze objedt tímto způsobem: Při objednání náhradních dílů, udávejte vždy v zájmu rychlého a přesného vyřízení tyto údaje: A) typovou zčku přístroje HSP-250 B) zakázkové číslo stroje - číslo stroje C) rok výroby a datum odeslání stroje D) číslo a název dílu podle kapitoly 16 tohoto návodu E) počet kusů Náhradní díly zajišťuje po dohodě servisní firma distributora: servis@satrade.cz 11 Příslušenství a doplňky Základní příslušenství - jsou veškeré součásti a dílce, které jsou dodávány přímo stroji, nebo se strojem (je uvedeno v kapitole 1, Obsah balení). Zvláštní příslušenství - je doplňující příslušenství, které lze dokoupit. Je uvedeno v aktualizovaném bídkovém katalogu. Tento katalog dostanete zdarma vyžádání v šich pobočkách. Případná konzultace o použití zvláštního příslušenství je také možná s ším servisním technikem. 8 Rozebírání a likvidace 12

11 9 Rozkreslení stroje 13

12 14 Všeobecné bezpečnostní předpisy 1.1 Všeobecně A. Tento stroj je opatřen různým bezpečnostním zařízením, a to jak ochranu obsluhy, tak i ochranu stroje. Přesto nemůže pokrýt všechny bezpečnostní aspekty, a proto obsluhující, dříve než začne stroji pracovat, musí tuto kapitolu přečíst a porozumět jí. Dále obsluhující musí vzít v úvahu i další aspekty nebezpečí, která se vztahují okolní podmínky a materiál. B. V tomto návodu jsou zahrnuty 3 kategorie bezpečnostních pokynů. Nebezpečí - Varování - Výha Jejich výzm je následný. NEBEZPEČÍ Přehlédnutí těchto instrukcí může způsobit ztrátu života. VAROVÁNÍ Přehlédnutí těchto instrukcí může zapříčinit vážné poranění nebo zčné poškození stroje. VÝSTRAHA (Výzva k opatrnosti) Přehlédnutí těchto instrukcí může způsobit poškození stroje nebo drobná poranění. C. Dbejte vždy bezpečnostních instrukcí uvedených štítcích upevněných stroji. Tyto štítky neodňujte ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte výrobní firmu Základní bezpečnostní položky 1) NEBEZPEČÍ 10 -Nepokoušejte se uvést stroj do provozu dokud jste si nepřečetli všechny návody dodané se strojem (návod k obsluze, údržbě, seřizování, programování, atd.) a neporozuměli každé funkci a postupu.
