NÁVOD K OBSLUZE PÁSOVÁ PILA NA DŘEVO PP-350E

Transkript

1 NÁVOD K OBSLUZE PÁSOVÁ PILA NA DŘEVO PP-350E P /203 Původní česká verze návodu k použití - druhé vydání březen 203

2

3

4 OBSAH ) Obsah balení 2) Úvod 3) Účel použití 4) Technická data 5) Hodnoty hluku zařízení 6) Bezpečnostní štítky 7) Konstrukce stroje 8) Popis obslužných prvků stroje 9) Doprava a montáž 0) Seřízení stroje Obsah balení 2 Úvod 2 ) El.systém a jeho ovládání 2) Údržba pásové pily 3) Rozkreslení stroje 4) Sezm součástí 5) Příslušenství a doplňky 6) Rozebírání a likvidace 7) Všeobec. bezpečnostní předpisy 8) Záruční podmínky 9) Záruční list

5 3 Účel použití Stroj musí pracovat v dílenském prostředí jehož teplota nepřesahuje +40 C a neklesne pod +5 C.Pásová pila PP-350 je urče pro příčné i podélné dělení měkkého i tvrdého dřeva a desek jako jsou příklad: fošny, dřevotřísky, překližky apod. Používejte pouze pilové pásy, které doporučuje výrobce. Pro řezání úkosů lze stůl plynule klápět v rozsahu Technická data 5 Hodnoty hluku zařízení Pásová pila dřevo typ PP-350E Deklarovaná časově průměrovaná emisní hladi akustického tlaku A pracovním místě LpAeq,T = (78+4) db (podle ČSN EN ISO 202 a ČSN EN ISO 204, bod A.2, pracovní režim - prázdno), Deklarovaná časově průměrovaná emisní hladi akustického tlaku A pracovním místě LpAeq,T = (82+4) db n 3 a (podle ČSN EN ISO 202 a ČSN EN ISO 204, bod A.2, pracovní režim zkouška při zatížení - měřeno při řezání)

6 6 Bezpečnostní štítky Na stroji jsou umístěny informační štítky a štítky upozorňující různá nebezpečí ) Pozor! Při práci stroji používejte ochranné pomůcky zraku! štítek je umístěn krytu horní pásovice 2) Pozor! Při práci stroji používejte ochranné pomůcky sluchu! štítek je umístěn krytu horní pásovice 3) Pozor! Na stroji je zakázáno pracovat v rukavicích! štítek je umístěn krytu horní pásovice 4) Pozor! Nebezpečí úrazu v blízkosti pilového pásu! štítek je umístěn krytu horní pásovice 5) Pozor! Při sejmutém krytu-nebezpečí úrazu elektrickým proudem! štítek je umístěn svorkovnici motoru a u vypíče 6) Pozor nebezpečí úrazu! štítek je umístěn krytu horní pásovice 7) Pozor! Šipka znázorňuje směr, kterým se musí pás pohybovat! štítek je umístěn krytu horní pásovice 8) Pozor! Čtěte návod k použití. štítek je umístěn krytu horní pásovice 4 8

7 7 Konstrukce stroje 8 Popis obslužných prvků stroje 2 ) Vypíč 3 2) Šroub pínání pásu 4 3) Šrouby zavírání krytu horní pásovice ) Šroub stavení horního vodiče pilového pásu 8 5) Vodič pilového pásu 9 6) Pilový pás 0 7) Vodící pravítko 2 8) Pracovní stůl 9) Šroub zavírání krytu dolní pásovice 0) Klika pínání řemene ) Základ pily 2) Podstavec pily Obslužná místa 5 Pásová pila PP-350E je urče pro obsluhování pouze jedním pracovníkem. Jediné pracovní místo je z čela pily (u vypíče).

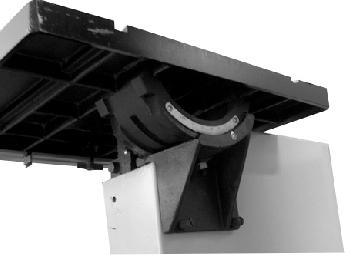

8 9 Doprava a montáž Seřízení stroje 0 Naklápění pracovního stolu Pracovní stůl lze klápět v rozmezí Po povolení šroubu (2) lze stůl klápět podle stupnice (). Nastavený stůl opět utáhněte maticí (2). 2 2 Napínání pilového pásu 6 Pilový pás se píná (povoluje) pomocí pícího šroubu (). Jeho seřízení (vystředění) pásovici (2) docílíte pomocí sežizovacího šroubu (3). 3

9 Vedení pilového pásu Řezná rychlost - kartáček pro odnění mechanických nečistot 2- řemenice A 3 - ložisko pro pnutí řemenu 4- řemenice B 5- klička pínání řemene řezné rychlosti v závislosti umístění řemenu B B2 A-B A2-B2 440 m/min. 900 m/min. 7 A A

10 Vodící pravítko a úhloměr Pro zpřesnění a ulehčení práce s pásovou pilou slouží vodící pravítko a úhloměr. Elektrický systém a jeho ovládání Napětí Jištění / N / PE AC 230 V 50 Hz 0 A L N PE SB2 KM TL KM 8 M L... fázový vodič N... střední vodič PE... ochranný vodič SB2... stop tlačítko TL... start tlačítko KM....stykač KM... relé stykače M... motor

11 Vypíč pohonu pily Vypíč je přední ně pily. Pila se zapne stlačením zeleného tlačítka "" a vypne se stlačením červeného tlačítka "0". Pro zvýšení bezpečnosti slouží zavřený vypíč jako stop tlačítko se zámkem. Používá se jako tlačítko nouzového zastavení. I ) "Stop" tlačítko (tlačítko nouzového zastavení stroje) 2) Zelené tlačítko "", 3) Červené tlačítko "0" Údržba pásové pily Nebezpečí: Práce s elektrickým zařízením smí provádět pouze oprávněná osoba s příslušnou elektrotechnickou vyhláškou Upozornění: Před použitím stroje se sezmte s ovládacími prvky, jejich funkcí a umístěním. 9 Varování: Před veškerými opravami, seřizováním, údržbářskými činnostmi vždy vyjměte přívodní vidlici z el. sítě. 2

12 3 Rozkreslení stroje 0

13 4 Sezm součástí Sezm součástí leznete stránce č.0 (Rozkreslení stroje). V této dokumentaci je stroj rozkreslen jednotlivé části a součásti, které lze objedt tímto způsobem: Při objednání náhradních dílů, udávejte vždy v zájmu rychlého a přesného vyřízení tyto údaje: A) typovou zčku přístroje PP-350 B) zakázkové číslo stroje - číslo stroje C) rok výroby a datum odeslání stroje D) číslo a název dílu podle kapitoly 3 tohoto návodu E) počet kusů Náhradní díly zajišťuje po dohodě servisní firma distributora: servis@satrade.cz 5 Příslušenství a doplňky Základní příslušenství - jsou veškeré součásti a dílce, které jsou dodávány přímo stroji nebo se strojem (je uvedeno v kapitole, Obsah balení). Zvláštní příslušenství - je doplňující příslušenství, které lze dokoupit a je uvedeno v aktualizovaném bídkovém katalogu. Tento katalog dostanete zdarma. Případná konzultace o použití zvláštního příslušenství je možná s ším servisním technikem. 6 Rozebírání a likvidace Po uplynutí doby životnosti stroje nebo v okamžiku, kdy by jeho oprava byla neekonomická, se provede celková demontáž stroje. Při demontáži stroje je nutné dodržovat obecně platné bezpečnostní předpisy pro bezpečné provedení všech prací. Po celkové demontáži stroje se jednotlivé části likvidují v souladu s požadavky záko o odpadech č. 85/200 Sb., ve znění pozdějších předpisů. Kovové části se likvidují tak, že se roztřídí podle druhu kovů a bídnou k odprodeji organizaci zabývající se sběrem druhotných surovin. Části z plastických hmot a pryže, které nepodléhají přirozenému rozpadu, se roztřídí a bídnou se k odprodeji organizaci zabývající se sběrem těchto druhotných surovin. Části elektrických zařízení se odevzdají organizaci pověřené sběrem elektroodpadu. POZOR!: S ohledem ochranu životního prostředí je zakázáno likvidovat části z plastických hmot a pryže spalováním! (zákon o ochraně ovzduší č. 309/99 Sb.)

14 7 Všeobecné bezpečnostní předpisy Nebezpečí - Varování - Výha Jejich výzm je následný. NEBEZPEČÍ Přehlédnutí těchto instrukcí může způsobit ztrátu života. VAROVÁNÍ Přehlédnutí těchto instrukcí může zapříčinit vážné poranění nebo zčné poškození stroje. VÝSTRAHA (Výzva k opatrnosti) Přehlédnutí těchto instrukcí může způsobit poškození stroje nebo drobná poranění. C. Dbejte vždy bezpečnostních instrukcí uvedených štítcích upevněných stroji. Tyto štítky neodňujte ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte výrobní firmu. D. Nepokoušejte se uvést stroj do provozu, dokud jste si nepřečetli všechny návody dodané se strojem (návod k obsluze, údržbě, seřizování, programování, atd.) a neporozuměli každé funkci a postupu.. 2. Základní bezpečnostní položky ) NEBEZPEČÍ Hrozí zařízení vysokého pětí, elektrickém ovládacím panelu, transformátorech, motorech a svorkovnicích, která jsou opatře štítkem. Za žádných okolností se jich nedotýkejte. - Přesvědčte se před připojením stroje do elektrické sítě, zda jsou všechny ochranné kryty montovány. V případě nutnosti odnit ochranný kryt, vypněte hlavní vypíč a uzamkněte jej. - Nepřipojujte stroj síť, jsou-li ochranné kryty odněny. 2

15 .3. Oděv a osobní bezpečnost ) VÝSTRAHA - VÝZVA K OPATRNOSTI 3 - Svažte si dlouhé vlasy zad - mohly by být zachyceny a motány hcím mechanizmem. - Noste bezpečnostní vybavení (helmy, brýle, bezpečnostní obuv, apod.)

16 - V případě překážek d hlavou - v pracovním prostoru, noste helmu. - Noste vždy ochrannou masku při obrábění materiálu, ze kterého se uvolňuje prach. - Noste vždy bezpečnostní obuv z ocelovými vložkami a s olejuvzdornou podrážkou. - Nenoste nikdy volný pracovní oděv. 4 - Za účelem prodloužení pojezdu osy neodňujte nebo jik nezasahujte do bezpečnostních zařízení jako jsou dorazy koncových spíčů nebo neprovádějte jejich vzájemné zablokování. - Při manipulaci s díly, které jsou d Vaší možnost, vyžádejte asistenci. - Nepoužívejte zvedacího vozíku nebo jeřábu a neprovádějte práci vazače, pokud k tomu nemáte schválené oprávnění. - Při používání zvedacího vozíku nebo jeřábu se předem přesvědčte, že v blízkosti těchto strojů se nevyskytují žádné překážky. - Vždy používejte standardní ocelová la a vázací prostředky, které odpovídají zatížení, které mají přenášet.

17 2) VÝSTRAHA - VÝZVA K OPATRNOSTI - Před zahájením práce zkontrolujte, zda jsou řemeny správně pnuty. - Překontrolujte upící a další přípravky, abyste zjistili, zda jejich upící šrouby nejsou uvolněny. - S rukavicemi rukou neobsluhujte vypíče ovládacím panelu, mohlo by dojít k nesprávné volbě nebo k jinému omylu. - Před uvedením stroje do provozu nechte zahřát vřeteno a všechny posuvné mechanismy. - Zkontrolujte a ověřte, zda během obrábění nevzniká abnormální hluk. - Zabraňte akumulaci třísek během silového obrábění. Třísky jsou velmi žhavé a mohou zapříčinit požár. - Když je série operací skonče - vypněte vypíč řídicího systému, vypněte hlavní vypíč a pak vypněte i vypíč hlavního přívodu proudu..5. Bezpečnostní předpisy pro upínání obrobků a nástrojů ) VAROVÁNÍ - Používejte vždy nástroj vhodný pro danou práci, který odpovídá specifikacím stroje. - Otupené nástroje vyměňte co nejdříve, jelikož jsou často příčinou úrazů nebo poškození. - Dříve než uvedete do pohybu vřeteno, zkontrolujte, zda jsou všechny části řádně zajištěny (upnuty). - Při montovaném příslušenství vřetenu nepřekračujte dovolené otáčky. - Jestliže použité příslušenství není zařízením doporučeným výrobcem, ověřte u výrobce bezpečnou použitelnou (doporučenou) rychlost. - Dbejte, abyste se nezachytili prsty nebo rukou ve sklíčidle či v opěrkách. - Pro zvedání těžkých sklíčidel, opěrek a obrobků používejte příslušné zvedací zařízení. 2) VÝSTRAHA - VÝZVA K OPATRNOSTI - Přesvědčte se, že délka nástroje je taková, aby nástroj nezasahoval do upícího přípravku jako je sklíčidlo nebo do jiných předmětů. - Po montování nástrojů a obrobku proveďte zkušební pracovní postup. - Pro obrobení měkkých čelistí překontrolujte, zda dokole obrobek upíjí a že tlak sklíčidla je správný. - I když držák nástroje může být montován zleva nebo zprava, přesto překontrolujte jeho správnou polohu. - Nepoužívejte měřící zařízení nástroje (nebo jednotku měřícího zařízení délky) dříve, než se přesvědčíte, že ničemu nepřekáží. 5

18

19

20 P /203
