NÁVOD K OBSLUZE KOMBI SOUSTRUH SK-550

Transkript

1 NÁVOD K OBSLUZE KOMBI SOUSTRUH SK-550 S /2013 Původní česká verze návodu k použití - druhé vydání březen 2013

2 1

3 OBSAH 1) Obsah balení 2) Úvod 3) Účel použití 4) Technická data 5) Bezpečnostní štítky 6) Konstrukce stroje 7) Obslužná místa 1 8) Popis kombi soustruhu 9) Doprava a montáž 10) Instalace stroje 11) Mazání stroje 12) Seřízení stroje a funkce ovladačů 13) Údržba kombi soustruhu 14) Elektrický systém 15) Rozkreslení stroje 16) Sezm součástí 17) Příslušenství a doplňky 18) Rozebírání a likvidace 19) Všeobec. bezpečnostní předpisy 20) Záruční podmínky 21) Záruční list Obsah balení Kombi soustruh, oddělený od podstavce (není součástí dodávky), je dodáván ve dřevěném obalu s tímto příslušenstvím: 1) 1 ks 3 čelisťové sklíčidlo 125 mm ( stroji) 2) 2 ks pevný hrot 3) sada ozubených kol (10 ks) 4) 1 ks klička utahování šroubů nožové hlavy 5) 4 ks imbus klíč 6) 4 ks klíče ploché 8-10, 5,5-7, 12-14, ) ozubený řemen 8) klínový řemen 9) olejnička (bez náplně) 10) 2 ks pojistka 2A 11) 1 ks klička sklíčidla 12) návod k obsluze se záručním listem 2 Úvod Vážený zákazníku, děkujeme Vám za zakoupení kombi soustruhu SK-550 od firmy SA Trade s.r.o. Tento stroj je vybaven bezpečnostním zařízením ochranu obsluhy a stroje při jeho běžném technologickém využití. Tato opatření však nemohou pokrýt všechny bezpečnostní aspekty, a proto je třeba, aby obsluhující dříve, než začne stroj používat, pozorně pročetl tento návod a porozuměl mu. Vyloučí se tím chyby jak při instalaci stroje, tak i při vlastním provozu. Nepokoušejte se proto uvést stroj do provozu dříve, než jste si přečetli všechny instrukce a dokud jste neporozuměli každé funkci a postupu. Účel použití 2 Konstrukce kombi soustruhu je přispůsobe k instalaci frézovacího zařízení FZ-25E. Soustruh SK-550 se používá pro obrábění kovových i nekovových dílců. Stroj má tyto funkce: soustružení, vrtání, řezání závitů atp.. Posuv je řízený ručně nebo automaticky podle vhodnosti k obráběnému materiálu. Soustruh lze použít v nástrojářských dílnách, údržbách, malých a středních výrobních provozech. 3

4 4 Technická data Točná délka Točný průměr d ložem Průměr sklíčidla Točný průměr d suportem Kužel vřetene Kužel pinoly Posuv pinoly Průchod vřetene Otáčky vřetene Závity metrické Závity palcové Automatický podélný posuv Příkon motoru Napětí Hmotnost Rozměry (d x š x v) 500 mm 250 mm 125 mm 150 mm Mk III Mk II 60 mm 20 mm /min. (6 stupňů) 0,4-3 mm (12 st.) záv./palec (8st.) 0,1-0,2 mm/ot. (22 st.) 600 W 3/N PE AC/400V 50 Hz 130 kg 1085 x 588 x 375 mm hodnoty akustického výkonu Kombi soustruh typ SK-550 Deklarovaná časově průměrovaná emisní hladi akustického tlaku A pracovním místě soustruhu LpAeq,T = 73+4 [db] (podle ČSN EN 12840, ČSN EN ISO a ČSN EN ISO 11204, bod A.2, pracovní režim - prázdno). Deklarovaná časově průměrovaná emisní hladi akustického tlaku A pracovním místě frézovacího zařízení LpAeq,T = 78+4 [db] (podle ČSN EN 13128, ČSN EN ISO a ČSN EN ISO 11204, bod A.2, pracovní režim - prázdno 5 Bezpečnostní štítky 3 Tento stroj je opatřen bezpečnostním zařízením, které chrání obsluhu i stroj. Na stroji jsou umístěny informační štítky a štítky upozorňující různá nebezpečí

5 1 - Před započetím práce soustruhu čtěte návod k použití! štítek je umístěn vřeteníku soustruhu 2 - Při práci stroji používejte ochranné pomůcky zraku! štítek je umístěn vřeteníku soustruhu 3 - Pozor! Nebezpečí úrazu horních končetin! štítek je umístěn vřeteníku soustruhu 4 - Nepracujte stroji v rukavicích! štítek je umístěn vřeteníku soustruhu 5 - VAROVÁNÍ! Při sejmutém krytu - nebezpečí úrazu elektrickým proudem! štítek je umístěn krytu svorkovnice 6- VAROVÁNÍ! Při sejmutém krytu - nebezpečí úrazu mechanické povahy! štítek je umístěn zadním krytu stroje 7 - POZOR! Čtěte návod k použití! štítek je umístěn v blízkosti páky řazení 8 - POZOR! Neměňte převody za chodu stroje! štítek je umístěn v blízkosti krytu řemenic 6 Konstrukce stroje Kombi soustruh se skládá z indukčně kaleného lože s prizmatickými čelistmi, které je přizpůsobeno k připevnění frézovacího zařízení FZ-25E. Na jednom konci lože se chází vřeteník se sklíčidlem, převodovými řemenicemi pro volbu rychlosti otáček a převodovými koly pro změnu rychlosti posuvu. Na druhém konci lože je koník s výsuvnou pinolou a pákou aretaci koníku. Mezi vřeteníkem a koníkem se pohybuje ručně nebo strojně suport s příčnými a nožovými saněmi, kterých je umístě nožová hlava pro upnutí nástrojů. Obslužná místa 4 Na kombi soustruhu je pouze jedno obslužné místo, ze kterého lze plně ovládat tento stroj. Je to z čela soustruhu, odkud lze bez problému dosáhnout všechny obslužné prvky. Jejich popis leznete v tomto návodu k obsluze. Stroj smí obsluhovat pouze jed osoba. 7

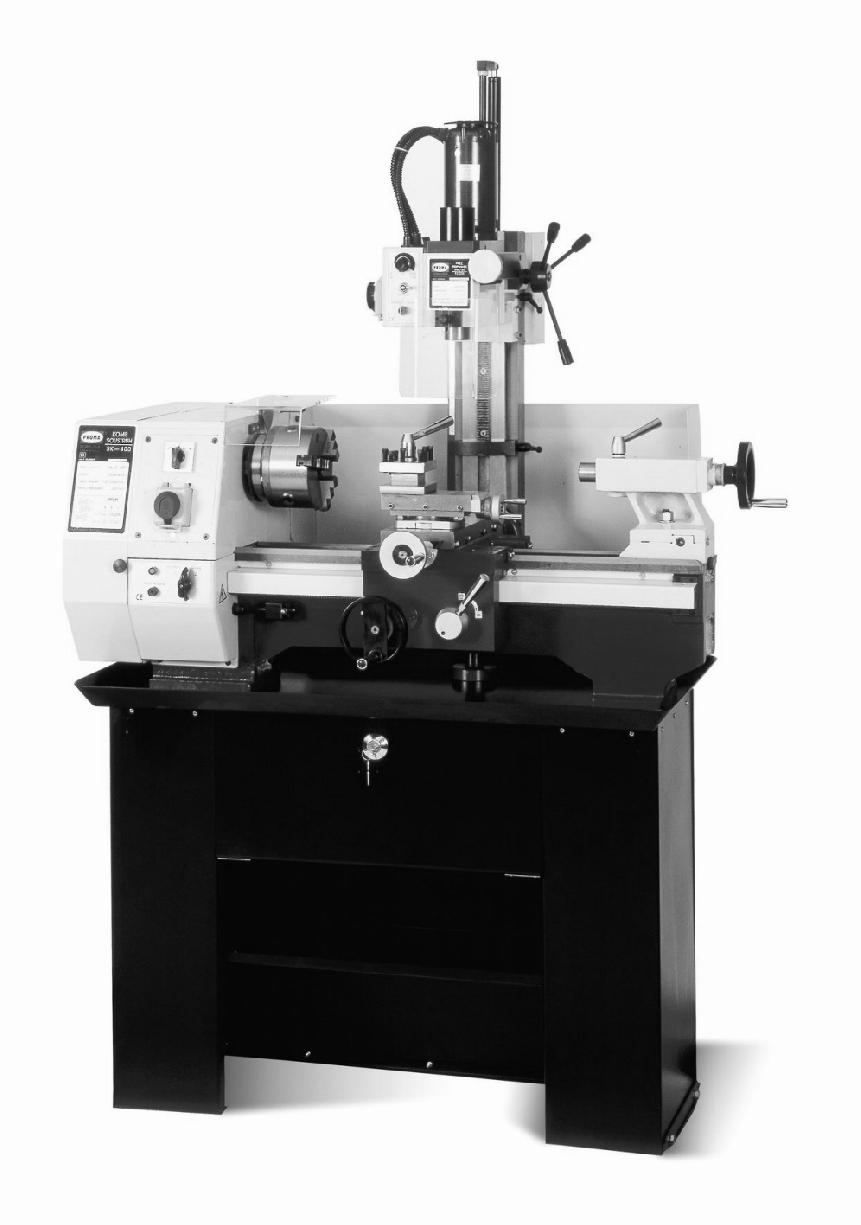

6 8 Popis kombi soustruhu FZ-25E ) Podstavec stroje (zvláštní přísl.) 2) Přepíč (soustruh / frézka) 3) Vypíč "I,0, STOP tlačítko" 4) Přepíč směru otáčení vřetene 5) Kryt řemenic 6) Plexi kryt sklíčidla s dorazem 7) Sklíčidlo 9 8) Pinola koníku 9) Páka aretace pinoly koníku 10) Koník 11) ovládací kolo posuvu pinoly koníku 12) Lože soustruhu 13) Suport, křížový stůl a nožová hlava Doprava a montáž 5 Kombi soustruh je přepravován dřevěné paletě, ke které je připevněn šrouby. Okolo stroje je dřevěná konstrukce, obložená překližkou. Stroj je uvnitř zabalen do igelitového pytle. Všechny náchylné kovové plochy jsou zakryty konzervační látkou, kterou je zapotřebí před prací stroji odnit. Na odnění této konzervační látky se nejčastěji používá technický benzín nebo jiná odmašťovadla. Nesmí se používat NITRO ředidlo, které působí okolní barvu negativně. Po očištění používejte běžný konzervační olej a neste jej všechny broušené plochy, jako příklad lože soustruhu nebo obě sklíčidla. Montáží se rozumí kompletace podstavce, ustavení soustruhu a upevnění rukojetí ovládací kličku podélného suportu, příčného posuvu nebo kličku koníku. Případně sazení dvou klínových řemenů pohon soustruhu.

7 Zavěšení stroje 10 Instalace stroje Upozornění: Zajistěte bezpečné ustavení stroje a jeho připevnění k základu ( pevnou plochu, která odpovídá materiálem a zatížení strojem). Nedodržení této podmínky může způsobit nepředvídaný pohyb stroje (části stroje) a jeho poškození. Vyrovnání stroje Na očistěný suport, který je ve středu lože, přiložíme vodováhu (viz obr.). Vyrovnáme postupně ( podložením), tak aby byla vodováha v rovině. Po vyrovnání středu lože přejedeme suportem k vřeteníku stroje a lože opět srovnáme. Postup opakujeme i ně u koníku ) vřeteník; 2,3) strojní vodováha;4) koník; 5) suport; 6) lože 6 Vyrovnání soustruhu je důležité ke kvalitnímu odtoku chladící kapaliny ze záchytné vany soustruhu. Při nesprávném vyrovnání může dojít k deformování lože a tím k nepřesnosti při obrábění soustruhu.

8 11 Mazání stroje Mazací body stroje jsou ozčeny mazacím plánu. Používejte odpovídající druhy mazadel. Na výměnná posuvová kola plastické mazivo. Do maznic a ostatní plochy používejte olej. Doporučené plastické mazivo posuvová kola je MOGUL LA2. Toto plastické mazivo doplňujte po hodinách chodu stroje. Doporučený typ oleje má ozčení MOGUL LK 22. Tento typ ložiskového oleje je vhodný do vřeteníkové skříně, suportové skříně soustruhu i do ozčených tlakových maznic stroje (ozčené červeným bodem). Všech ložiska stroje jsou obounně zakrytá, proto nevyžadují dodatečné promazání, jsou bezúdržbová. Promazávání tlakových maznic a styčných broušených ploch se provádí vždy po skončení práce stroji. Pravidelné mazání prodlužuje životnost stroje! Mazací místa vřeteníková skříň podélný posuv mechanizmus podélného posuvu příčný posuv mechanizmus příčného posuvu lože soustruhu pinola koníku 5 mazat olejem mazat olejem mazat olejem mazat olejem mazat olejem mazat olejem mazat olejem každý měsíc denně denně denně denně denně denně Seřízení stroje a funkce ovladačů 1 Napnutí klínových řemenů 7 Před spuštěním stroje prověřte (pomocí pících šroubů) pnutí klínového řemenu, který zajišťuje pohon vřeteníku. Při stlačení řemenu prstem by jeho průhyb měl být cca 12 mm. Přepnutí klínového řemenu má negativní vliv životnost samotného řemenu a ložiska řemenic. K pnutí klínového řemenu slouží pící šroub (5) ) Řemenice převodů 2) Řemenice vřeteníku 3) Napící šroub 4) Klínový řemen 5) Řemenice motoru

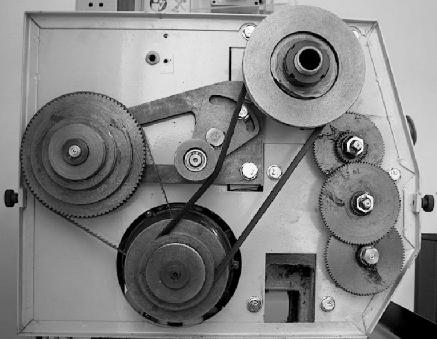

9 Elektrické ovládání vřeteníku Stroj se spouští zeleným tlačítkem "I" a vypíná červeným tlačítkem "0". Pro změnu směru otáček "reverzaci" slouží přepíč umístěný d hlavním vypíčem. Červené tlačítko se používá k nouzovému zastavení stroje ) Přepíč otáčení vřetene 2) Nouzové tlačítko STOP 3) Tlačítko vypnutí motoru 0 4) Tlačítko zapnutí motoru 1 5) Kontrolka provozu 6) Pojistka 3,15 A 7) Přepíč (soustruh / frézka) 6 7 Řazení otáček vřetene Otáčky vřete se volí v závislosti materiálu a průměru obrobku. Převody se mění umístěním klínových řemenů (viz obr.). Neměňte otáčky dokud se vřeteno nedotočí. Na soustruhu je instalován ochranný spíč otevření krytu řemenic, proto je nutné před spuštěním stroje kryt řemenic zavřít. /min. III A B C C II II-I III-I B I A

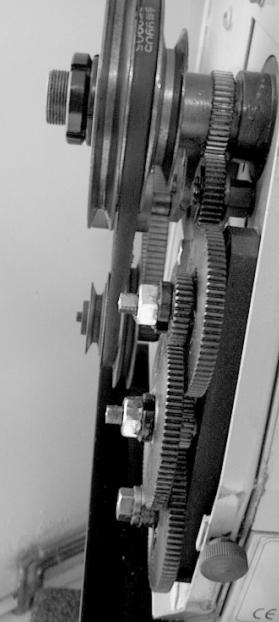

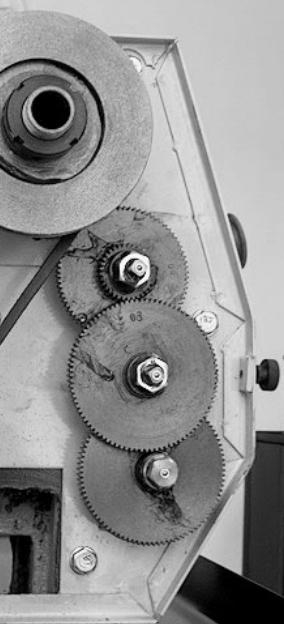

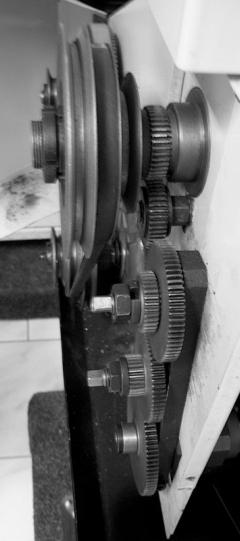

10 Volba posuvů a stoupání závitů závitování Při zvolení rychlosti posuvu nebo stoupání závitu mm 0,4 je důležité, aby k vybranému posuvu nebo stoupání byla 0,5 0,6 0,7 0,8 1 vybrá odpovídající ozubená kola, která jsou uvede v G D G 80 G 80 G 80 G 80 G 52 G 66 příslušné tabulce. Výměnu nebo pootočení ozubených kol F E L G 75 G 80 G 80 G 80 G 75 G G 80 D,F,E,L, je možné provést až po povolení zajišťovacích matic. mm 1,25 1,5 1,75 2 2, G D G 52 G 66 G 80 G 70 G 80 G 80 S I F E L G 60 G 50 G 40 G G G 80 G 1"/n G G 80 G 80 D F E E L G 52 G 52 G 66 G 75 G F L 9 G S I 19 G 80 G D G 60 G 80 G 80 G 80 F E L G 52 G 52 G 80 G 80 G S mm I 14 G 80 posuv D E 11 D L V 10 G 1"/n S I I V D F E G L G 90 G 90 V D E F L

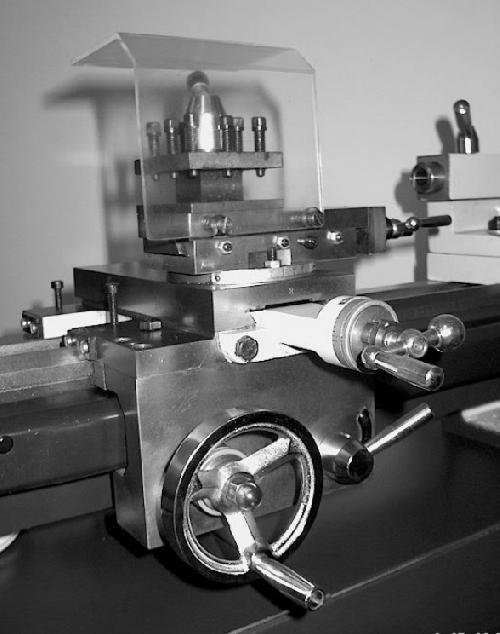

11 Suport a saně 1 Kolo suportu (3) se používá pro manuální posuv podélného suportu po loži soustruhu. Klika posuvu (5) se používá pro manuální posuv příčných saní. Strojní posuv příčných saní se spouští stlačením páky (6). Klika nožových saní (4) se používá pro manuální posuv nožové hlavy. Nožové saně jsou po uvolnění dvou šroubů (2) plně stavitelné v jakémkoli úhlu ve vertikální ose. Po uvolnění kliky (1) můžeme libovolně táčet nožovou hlavu Seřízení křížových saní U příčných saní lze přes říznutou matici upravit vůli šroubu "mrtvý chod". Tato vůle se odní utažením seřizovacího šroubu. 10 Další seřízení lze provést kosoúhlými pravítky, která vymezují vůle v rybinovitém vedení. Pokud se šrouby utahují, vůle se zmenšují a opak.

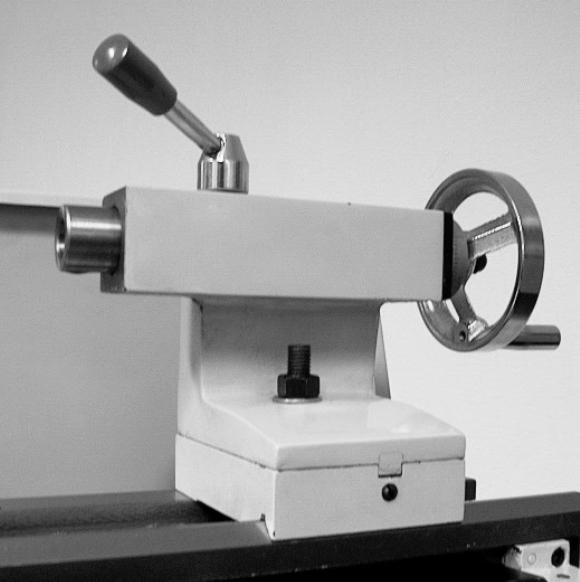

12 1 Koník Ruční kolo (2) se používá pro vysunutí nebo zasunutí pinoly koníku. Otáčením kola směrem vlevo až doraz se automaticky uvolní používaný nástroj. Matice zámku koníku (3) svírá koník k loži. Uzamknutí se provede utažením matice, odjištění jejím povolením. Páka zámku pinoly (1) zabraňuje pinole v pohybu. Před manipulací s ručním kolem (2) je nutné páku (1) uvolnit. Po stavení pinoly do žádané polohy se páka (1) zajistí. Dva seřizovací šrouby (S) každé ně základny se používají pro stavení vyosení koníku. Po stavení požadovaného vyosení oba šrouby (S) dotáhněte. 2 3 S Připevnění fréz. zařízení Frézovací zařízení FZ-25E lze pomocí šroubů připevnit konzolu. 13 Údržba kombi soustruhu 1) Před uvedením kombi soustruhu do provozu promažte všechny kluzné a rotující plochy a díly ( mazací plán ). 2) Po skončení práce vyčistěte všechny díly stroje a olejujte všechny kluzné plochy, vodící šrouby a vřeteno. 3) Periodicky vymývejte vřeteník. 4) Nenechávejte olej rozstřikovat motor a klínové řemeny. Pravidelně klínové řemeny kontrolujte a pokud je to nutné, seřiďte jejich pětí. 5) Převody měňte jen za klidu stroje ( krytu řemenic je koncový spíč) 6 ) Pokud zjistíte poškození stroje, neprodleně stroj zastavte a poraďte se s odborným servisem, jak vzniklý problém odnit. Nebezpečí: Práce s elektrickým zařízením smí provádět pouze oprávněná osoba s příslušnou elektrotechnickou vyhláškou. Varování: Doporučené předřazené jištění stroje může být 16A jistič v domovní elektroinstalaci. Upozornění: Před použitím stroje se sezmte s ovládacími prvky, jejich funkcí a umístěním. Varování: Před veškerými opravami, seřizováním, údržbářskými činnostmi vždy odpojte stroj od el. sítě. 11 Upozornění: Při používání ropných produktů je nutné zamezit jejich stékání mimo nádrž a při výměně kapaliny dodržovat předpisy pro jejich použití.

13 Elektrický systém L2 L3 N PE L1,L 2,L 3- fázové vodiče N- středový vodič PE- pracovní ochranný vodič SB2- stop tlačítko SB1- "STOP" tlačítko nouzového zastavení KM -cívka stykače KM1- stykač TL1- start tlačítko RP1- přepíč otáček SB2 KM TL1 SB1 KM1 RP1 M 12 L1 14

14 13 číslo popis x 62 x x 68 x 15 ložisko NU 206 ložisko x 26 x 9 ložisko ozubená hřídel rozměr/počet zubů ozubená hřídel číslo Z124/ M1,5 40 ozubený řemen 12 x 28 x 8 ložisko x 26 x 9 ložisko rozměr/počet zubů popis 15 1 Rozkreslení stroje

15 14 2

16 15 3

17 4 16 5

18 17 6

19 18 7

20 19 8

21 20 9

22 21 10

23 16 Sezm součástí Sezm součástí leznete stránce č (Rozkreslení stroje). V této dokumentaci je stroj rozkreslen jednotlivé části a součásti, které lze objedt tímto způsobem: Při objednání náhradních dílů, udávejte vždy v zájmu rychlého a přesného vyřízení tyto údaje: A) typovou zčku přístroje FZ-25E B) zakázkové číslo stroje - číslo stroje C) rok výroby a datum odeslání stroje D) číslo a název dílu podle kapitoly 15 tohoto návodu E) počet kusů Náhradní díly zajišťuje po dohodě servisní firma distributora: servis@satrade.cz 17 Příslušenství a doplňky Základní příslušenství - jsou veškeré součásti a dílce, které jsou dodávány přímo stroji nebo se strojem (je uvedeno v kapitole 1, Obsah balení). Zvláštní příslušenství - je doplňující příslušenství, které lze dokoupit příslušný stroj: čtyř-čelisťové sklíčidlo (soustředné), trny nástroje, frekvenční měnič a další položky, které jsou uvedeny v aktualizovaném bídkovém katalogu. Tento katalog dostanete zdarma. Případná konzultace o použití zvláštního příslušenství je možná s ším servisním technikem. Rozebrání a likvidace Po uplynutí doby životnosti stroje nebo v okamžiku, kdy by jeho oprava byla neekonomická, se provede celková demontáž stroje. Při demontáži stroje je nutné dodržovat obecně platné bezpečnostní předpisy pro bezpečné provedení všech prací. Po celkové demontáži stroje se jednotlivé části likvidují v souladu s požadavky záko o odpadech č. 185/2001 Sb., ve znění pozdějších předpisů. Kovové části se likvidují tak, že se roztřídí podle druhu kovů a bídnou k odprodeji organizaci zabývající se sběrem druhotných surovin. Části z plastických hmot a pryže, které nepodléhají přirozenému rozpadu, se roztřídí a bídnou se k odprodeji organizaci zabývající se sběrem těchto druhotných surovin. Části elektrických zařízení se odevzdají organizaci pověřené sběrem elektroodpadu. 22 POZOR!: S ohledem ochranu životního prostředí je zakázáno likvidovat části z plastických hmot a pryže spalováním! (zákon o ochraně ovzduší č. 309/1991 Sb.) 18

24 19 Všeobecné bezpečnostní předpisy 1.1 Všeobecně A. Tento stroj je opatřen různým bezpečnostním zařízením, a to jak ochranu obsluhy, tak i ochranu stroje. Přesto nemůže pokrýt všechny bezpečnostní aspekty, a proto obsluhující, dříve než začne stroji pracovat, musí tuto kapitolu přečíst a porozumět jí. Dále obsluhující musí vzít v úvahu i další aspekty nebezpečí, která se vztahují okolní podmínky a materiál. B. V tomto návodu jsou zahrnuty 3 kategorie bezpečnostních pokynů. Nebezpečí - Varování - Výha Jejich výzm je následný. NEBEZPEČÍ Přehlédnutí těchto instrukcí může způsobit ztrátu života. VAROVÁNÍ Přehlédnutí těchto instrukcí může zapříčinit vážné poranění nebo zčné poškození stroje. VÝSTRAHA (Výzva k opatrnosti) Přehlédnutí těchto instrukcí může způsobit poškození stroje nebo drobná poranění. C. Dbejte vždy bezpečnostních instrukcí uvedených štítcích upevněných stroji. Tyto štítky neodňujte ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte výrobní firmu. D. Nepokoušejte se uvést stroj do provozu dokud jste si nepřečetli všechny návody dodané se strojem (návod k obsluze, údržbě, seřizování, programování, atd.) a neporozuměli každé funkci a postupu Základní bezpečnostní položky 1) NEBEZPEČÍ Hrozí zařízení vysokého pětí, elektrickém ovládacím panelu, transformátorech, motorech a svorkovnicích, která jsou opatře štítkem. Za žádných okolností se jich nedotýkejte. - Přesvědčte se před připojením stroje do elektrické sítě, zda jsou všechny ochranné kryty montovány. V případě nutnosti odnit ochranný kryt, vypněte hlavní vypíč a uzamkněte jej. - Nepřipojujte stroj síť, jsou-li ochranné kryty odněny. 2) VAROVÁNÍ 23 - Zapamatujte si polohu (místo) nouzového vypíče, abyste jej mohli vždy použít. - Abyste předešli nesprávné obsluze, sezmte se před spuštěním stroje s umístěním vypíčů. - Dejte pozor, abyste se při chodu stroje náhodně nedotkli některých vypíčů. - Za žádných okolností se nedotýkejte holýma rukama nebo jiným předmětem rotujícího dílce nebo nástroje. - Dejte pozor, aby sklíčidlo nezachytilo vaše prsty. - Kdykoliv pracujete stroji, buďte opatrný třísky a možnost uklouznutí chladicí tekutině, oleji. - Nezasahujte do konstrukce a zařízení stroje, pokud to není uvedeno v návodu k obsluze. - V případě, že stroji nebudete pracovat, vypněte stroj tlačítkem ovládacího panelu a odpojte přívod energie do stroje. - Před čištěním stroje nebo jeho periferního zařízení vypněte a uzamkněte hlavní vypíč. - Jestliže stroj používá více pracovníků, nepřikračujte k další práci, aniž byste dalšímu pracovníku oznámili, jak budete postupovat. - Neupravujte stroj žádným způsobem, který by mohl ohrozit jeho bezpečnost. - Pochybujete-li o správnosti postupu, kontaktujte odpovědného pracovníka.

25 3) VÝSTRAHA - VÝZVA K OPATRNOSTI - Nezanedbejte provádění pravidelných inspekcí v souladu s návodem k obsluze. - Zkontrolujte a ujistěte se, že se stroji nevyskytuje nic rušivého ze ny uživatele. - Je-li stroj zapojen do automatického cyklu, neotvírejte přístupové dveře ani ochranné kryty. - Po skončení práce seřiďte stroj tak, aby byl připraven pro další sérii operací. - Dojde-li k poruše v dodávce proudu, vypněte okamžitě hlavní vypíč. - Neměňte parametrové hodnoty, obsah hodnot nebo jiné elektrické seřizovací hodnoty, aniž byste k tomu měli dobrý důvod. V případě nutnosti změnit hodnotu nejprve překontrolujte, zda je to bezpečné a potom zazmenejte původní hodnotu pro případ nutnosti ji opětovně stavit. - Nezamalujte, nezašpiňte, nepoškozujte, neupravujte ani neodňujte bezpečnostní štítky. V případě jejich nečitelnosti nebo ztráty zašlete ší společnosti číslo vadného štítku (číslo uvedené ve spodním pravém rohu štítku), která Vám zašle nový štítek, jenž umístíte původní místo Oděv a osobní bezpečnost 1) VÝSTRAHA - VÝZVA K OPATRNOSTI - Svažte si dlouhé vlasy zad - mohly by být zachyceny a motány hcím mechanizmem. - Noste bezpečnostní vybavení (helmy, brýle, bezpečnostní obuv, apod.) - V případě překážek d hlavou - v pracovním prostoru, noste helmu. - Noste vždy ochrannou masku při obrábění materiálu, ze kterého se uvolňuje prach. - Noste vždy bezpečnostní obuv z ocelovými vložkami a s olejuvzdornou podrážkou. - Nenoste nikdy volný pracovní oděv. - Knoflíky, háčky rukávech pracovního oděvu mějte vždy zapnuté, abyste předešli nebezpečí motání volných částí oděvu do hcího mechanismu. - V případě, že nosíte vázanku nebo podobné volné doplňky oděvu, dávejte pozor, aby se nemotaly do hcího mechanismu (aby nebyly zachyceny rotujícím mechanismem). - Při sazování a odebírání obrobků i nástrojů, jakož i při odňování třísek z pracovního prostoru používejte rukavice, abyste si ochránili ruce od poranění ostrými hrami a žhavými obrobenými komponenty. - Na stroji nepracujte pod vlivem drog a alkoholu. - Trpíte-li závratěmi, oslabením nebo mdlobami, stroji nepracujte Bezpečnostní předpisy pro obsluhu Neuvádějte stroj do provozu, dokud jste se neseznámili s obsahem návodu k obsluze. 1) VAROVÁNÍ 24 - Uzavřete všechny kryty ovládacích panelů a svorkovnic, abyste předešli poškozením způsobeným třískami a olejem. - Překontrolujte, zda nejsou poškozeny elektrické kabely, aby únikem elektrického proudu nedošlo k úrazům (elektrický šok). - Kontrolujte pravidelně, zda bezpečnostní kryty jsou správně montovány a zda nejsou poškozeny. Poškozené kryty okamžitě opravte nebo hraďte jinými. - Stroj s odněným krytem nespouštějte. - Nedotýkejte se chladící kapaliny holýma rukama - může způsobit podráždění. Pro obsluhu trpící alergií platí speciální opatření. - Neupravujte trysku chladicí kapaliny za chodu stroje. - Při odňování třísek z plátku nástroje používejte rukavice a kartáč - nikdy neprovádějte obženýma rukama. - Před výměnou nástroje zastavte všechny funkce stroje. - Při upínání polotovarů do strojů nebo při vyjímání obrobených dílců ze strojů, které nemají automatickou výměnu obrobků, dbejte, aby nástroj byl co možná nejdále z pracovního prostoru a aby se neotáčel. - Neotírejte obrobek nebo neodněné třísky rukama ani hadrem, dokud se nástroj otáčí. K tomuto účelu zastavte stroj a použijte kartáč. - Za účelem prodloužení pojezdu osy neodňujte nebo jik nezasahujte do bezpečnostních zařízení jako jsou dorazy koncových spíčů nebo neprovádějte jejich vzájemné zablokování. - Při manipulaci s díly, které jsou d Vaší možnost, vyžádejte asistenci. - Nepoužívejte zvedacího vozíku nebo jeřábu a neprovádějte práci vazače, pokud k tomu nemáte schválené oprávnění.

26 - Při používání zvedacího vozíku nebo jeřábu se předem přesvědčte, že v blízkosti těchto strojů se nevyskytují žádné překážky. - Vždy používejte standardní ocelová la a vázací prostředky, které odpovídají zatížení, které mají přenášet. - Kontrolujte vázací prostředky, řetězy, zvedací zařízení a ostatní zvedací prostředky před použitím. Vadné části ihned opravte nebo hraďte novými. - Zajistěte preventivní opatření proti ohni kdykoliv pracujete s hořlavým materiálem nebo řezným olejem. - Za prudké bouře stroji nepracujte. 2) VÝSTRAHA - VÝZVA K OPATRNOSTI - Před zahájením práce zkontrolujte, zda jsou řemeny správně pnuty. - Překontrolujte upící a další přípravky, abyste zjistili, zda jejich upící šrouby nejsou uvolněny. - S rukavicemi rukou neobsluhujte vypíče ovládacím panelu, mohlo by dojít k nesprávné volbě nebo k jinému omylu. - Před uvedením stroje do provozu nechte zahřát vřeteno a všechny posuvné mechanismy. - Zkontrolujte a ověřte, zda během obrábění nevzniká abnormální hluk. - Zabraňte akumulaci třísek během silového obrábění. Třísky jsou velmi žhavé a mohou zapříčinit požár. - Když je série operací skonče - vypněte vypíč řídicího systému, vypněte hlavní vypíč a pak vypněte i vypíč hlavního přívodu proudu Bezpečnostní předpisy pro upínání obrobků a nástrojů 1) VAROVÁNÍ - Používejte vždy nástroj vhodný pro danou práci, který odpovídá specifikacím stroje. - Otupené nástroje vyměňte co nejdříve, jelikož jsou často příčinou úrazů nebo poškození. - Dříve než uvedete do pohybu vřeteno, zkontrolujte, zda jsou všechny části řádně zajištěny (upnuty). - Při montovaném příslušenství vřetenu nepřekračujte dovolené otáčky. - Jestliže použité příslušenství není zařízením doporučeným výrobcem, ověřte u výrobce bezpečnou použitelnou (doporučenou) rychlost. - Dbejte, abyste se nezachytili prsty nebo rukou ve sklíčidle či v opěrkách. - Pro zvedání těžkých sklíčidel, opěrek a obrobků používejte příslušné zvedací zařízení. 2) VÝSTRAHA - VÝZVA K OPATRNOSTI 25 - Přesvědčte se, že délka nástroje je taková, aby nástroj nezasahoval do upícího přípravku jako je sklíčidlo nebo do jiných předmětů. - Po montování nástrojů a obrobku proveďte zkušební pracovní postup. - Pro obrobení měkkých čelistí překontrolujte, zda dokole obrobek upíjí a že tlak sklíčidla je správný. - I když držák nástroje může být montován zleva nebo zprava, přesto překontrolujte jeho správnou polohu. - Nepoužívejte měřící zařízení nástroje (nebo jednotku měřícího zařízení délky) dříve, než se přesvědčíte, že ničemu nepřekáží.

27

28 S /2013
