PLCSIM Advanced příklady použití

Transkript

1 PLCSIM Advanced příklady použití TIAnD R. Kosek siemens.com/tia

2 PLCSIM Advanced připomenutí a opakování z minula Digitalization Readiness Complexity & planning certainty Kontrola PLC programů (kódu) a vizualizace: PLCSIM PLCSIM Advanced HMI simulace Kontrola (validace) interakcí mezi řídicí technikou a mechatronickými částmi stroje: PLCSIM Advanced NX MCD Kontrola konceptu celé linky, celé výroby, úseku... PLCSIM Advanced Simulační software, jako je TECNOMATIX Process Simulate a TECNOMATIX Plant Simulation, Matlab Simulink, WinMOD Workflow Level DEVICE simulation MACHINE simulation CELL/ LINE/ PLANT simulation Page 2

3 SIMATIC PLCSIM Advanced je virtual controller pro SIMATIC S Výhody: Komplexní simulace se všemi funkcemi PLC Virtual controller pro rozsáhlé simulace všech funkcí PLC včetně komunikace, včetně bloků s know-how protect, Safety a s web serverem Včetně dokumentovaného public interface (API) pro výměnu dat (I/Os, bit memory, DBs, timers) s různými tzv. customized co-simulation nebo jiným test. sw Data API S7 communication, OPC UA, Softbus Podpora mnohonásobných a rozdistribuovaných instancí pro simulaci i několika PLCs na jednm PC nebo v síti na různých PCs Page 3

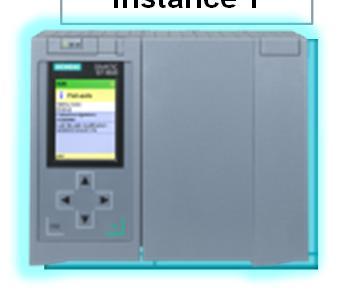

4 PLCSIM Advanced Možné konfigurace a uspořádání PC I PLCSIM Adv. Instance 1 PC III Co-Simulation PC II PLCSIM Adv. Instance 1 Network PLCSIM Adv. Instance 2 TIA Portal Configurations Support of multiple instances (up to 16 instances possible locally) Support of distributed instances For load distribution Communication via TCP/IP Connection of real devices (HMIs / Controller) supported Coupling to co-simulations Connection of real I/Os not possible! Page 4

5 Digitalizace s TIA Portal - příklady 1 Automatizované provádění inženýrských úkonů 2 Propojení PLM a inženýrinngu automatizace 3 Inženýrinng s využitím Cloudu 4 Virtuální uvedení do provozu 5 Snadné měření a vizualizace spotřeb energií 6 Ochrana před kyber-útoky (security) 7 Prediktivní údržba s využitím Cloudu 8 Komunikační sítě pro zpracování dat průmyslového internetu věcí (IIoT) MOM/SCADA Cloud 7 Integrated Engineering Digital Workflow Transparent Operation 8 Mechanic Electric Automation 1 3 Simulation and Commissioning 4 5 Production 6 Maintenance and and Optimization optimization 2 Data backbone Page 5

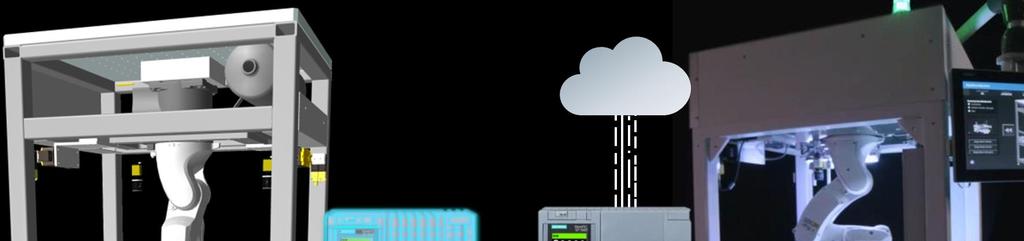

6 Pro demonstraci všech zmíněných FA příkladů/scénářů máme vlastní DigiDemo Machine Page 6

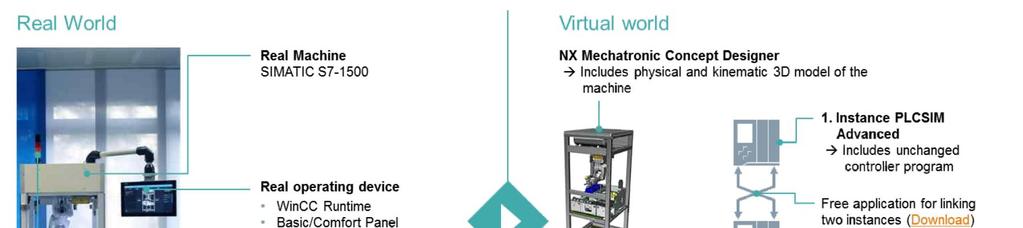

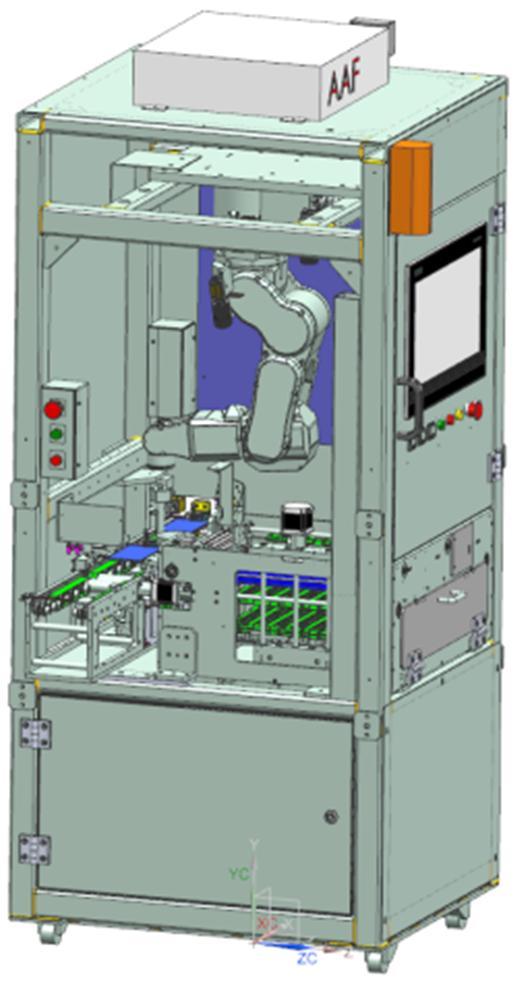

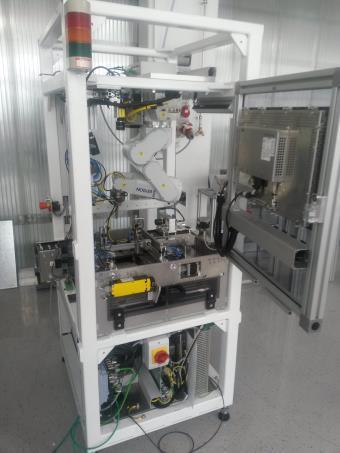

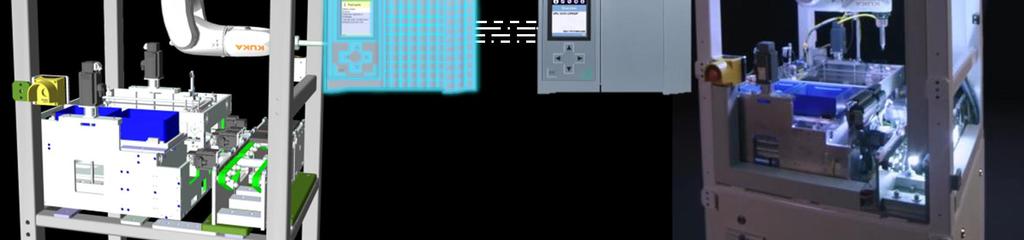

7 Pro demonstraci všech zmíněných FA příkladů/scénářů máme vlastní DigiDemo Machine Real World Virtual World Page 7

8 Virtuální zprovoznění snižuje rizika pro skutečné uvedení do provozu Vyjasnění zadání mezi zadavatelem a dodavatelem Možnost odladit zadání ještě před fyzickou realizací Mnohem levnější odstranění chyb Zkrácení fyzického zprovoznění Úspora peněz Zásadní výhoda, pokud je nutné linku zprovoznit např. během odstávky výroby Není nutné čekat na vstupní díly a je možné levně simulovat libovolnou situaci Page 8

9 Další výhody Virtuálního zprovoznění s použitím TIA Portal Paralelní provádění inženýrských prací Předcházení chybám v rané fázi Snižuje náklady na chyby Lepší přípravy uvedení do provozu Úspora na prototypech Page 9

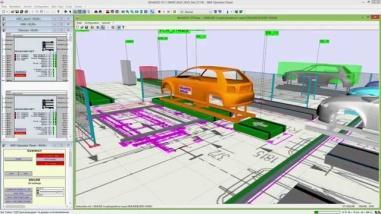

10 Jak vybrat správnou platformu pro co-simulaci? - je určována charakterem aplikace Universal Machines Robot cells (Automotive) Material flow simulations Process simulation PLCSIM Advanced NX Mechatronics Concept Designer TECNOMATIX Process Simulate TECNOMATIX Plant Simulation SIMIT PLCSIM Advanced A P I Siemens Portfolio Third Siemens Partynabízí Universal mainly Automotive Technology-Oriented Applications Systémovou integraci a výhodu jednotné platformy Ready-to-use rozhraní C/C++ Presales & Tech support and many more C/C++ Application WinMOD Matlab Simulink Page 10

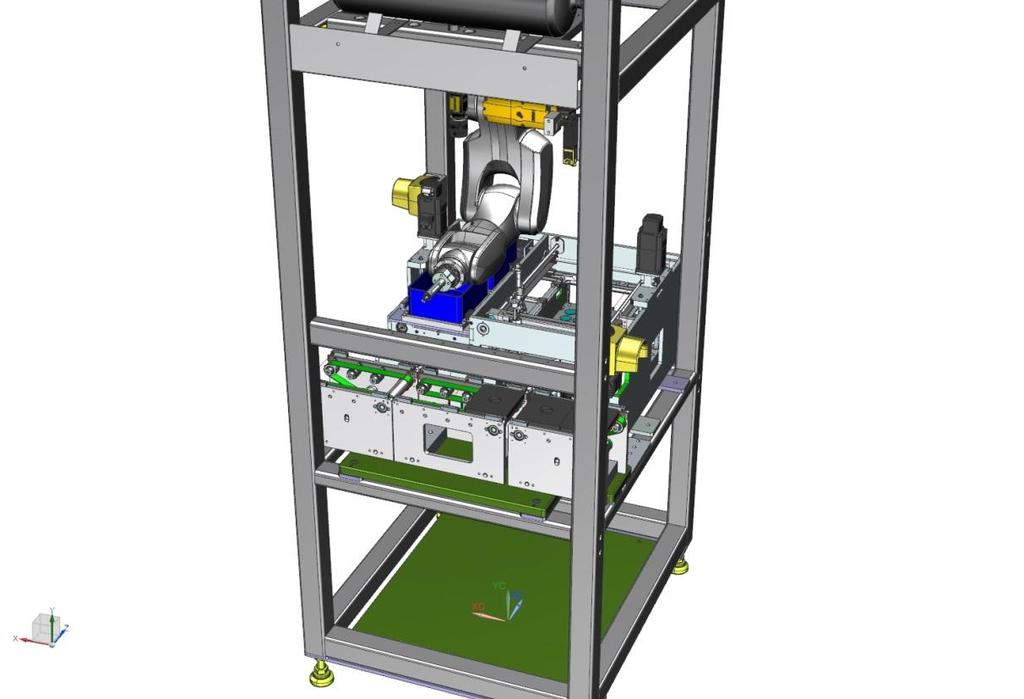

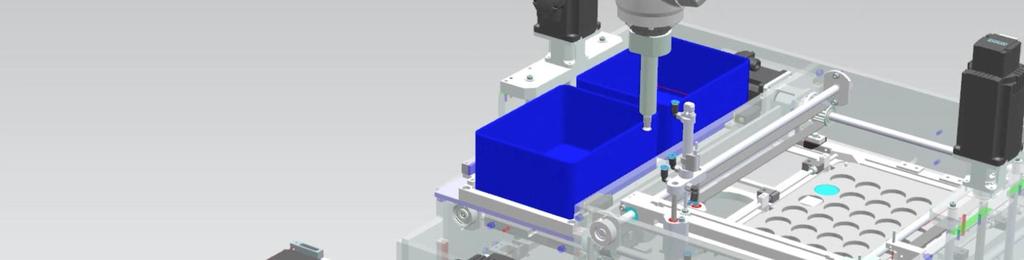

11 Virtuelles Modell der Demo Maschine in NX MCD Page 11

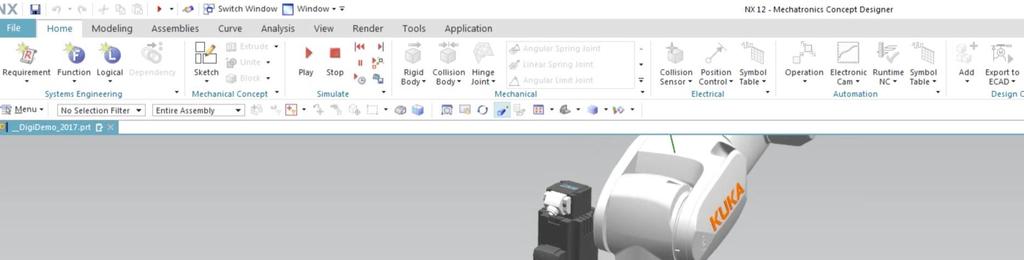

12 Reducing failure and development costs thanks to virtual commissioning with PLCSIM Advanced Software in-the-loop Mechanical model Automation NX Mechatronics Concept Designer V12 PLCSIM Advanced V2.0 Totally Integrated Automation Portal V15 Page 12

13 Advantages of Virtual commissioning in the TIA Portal Page 13

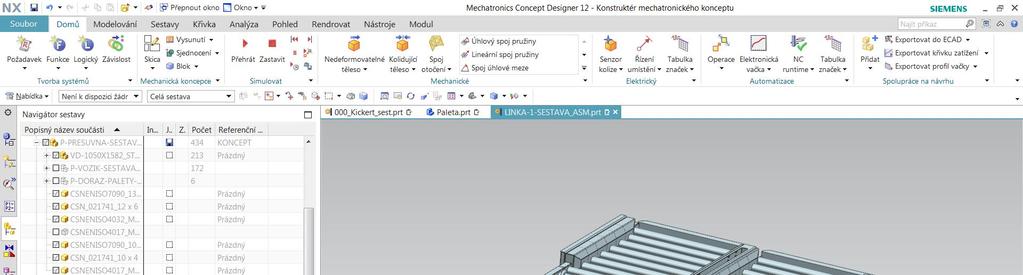

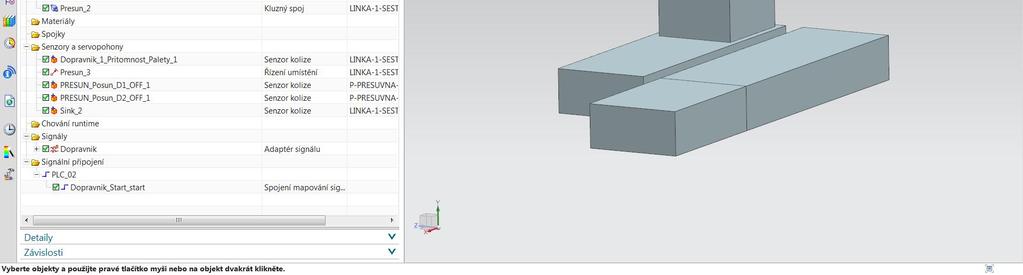

14 Advantages of Virtual commissioning in the TIA Portal Příklad: Jak vypadá rozhraní a propojení MCD s PLCSIM Page 14

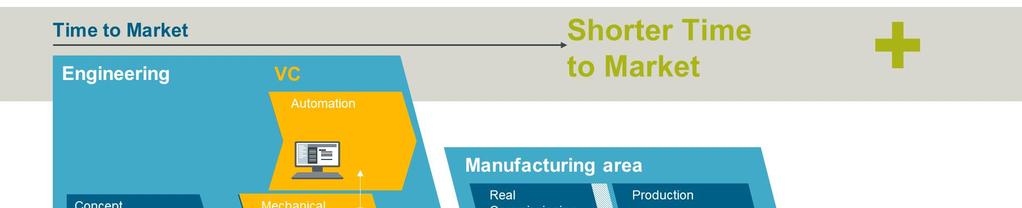

15 Virtual Commissioning umožňuje paralelní provádění inženýrských prací Page 15

16 Digitalizace s TIA Portal - příklady 1 Automatizované provádění inženýrských úkonů 2 Propojení PLM a inženýrinngu automatizace 3 Inženýrinng s využitím Cloudu 4 Virtuální uvedení do provozu 5 Snadné měření a vizualizace spotřeb energií 6 Ochrana před kyber-útoky (security) 7 Prediktivní údržba s využitím Cloudu 8 Komunikační sítě pro zpracování dat průmyslového internetu věcí (IIoT) MOM/SCADA Cloud 7 Integrated Engineering Digital Workflow Transparent Operation 8 Mechanic Electric Automation 1 3 Simulation and Commissioning 4 5 Production 6 Maintenance and and Optimization optimization 2 Data backbone Page 16

17 TIA Portal find out more! Detaily k PLCSIM Advanced New New Více info Webpage Aplikační příklad: S7-PLCSIM Advanced: Co-Simulation via API Aplikační příklad: Automated testing with SIMATIC S7-PLCSIM Advanced Aplikační příklad: Virtual Commissioning with SIMATIC and Simulink Aplikační příklad: Virtual Commissioning by basic behavior modeling with SIMATIC S7-PLCSIM Advanced Page 17

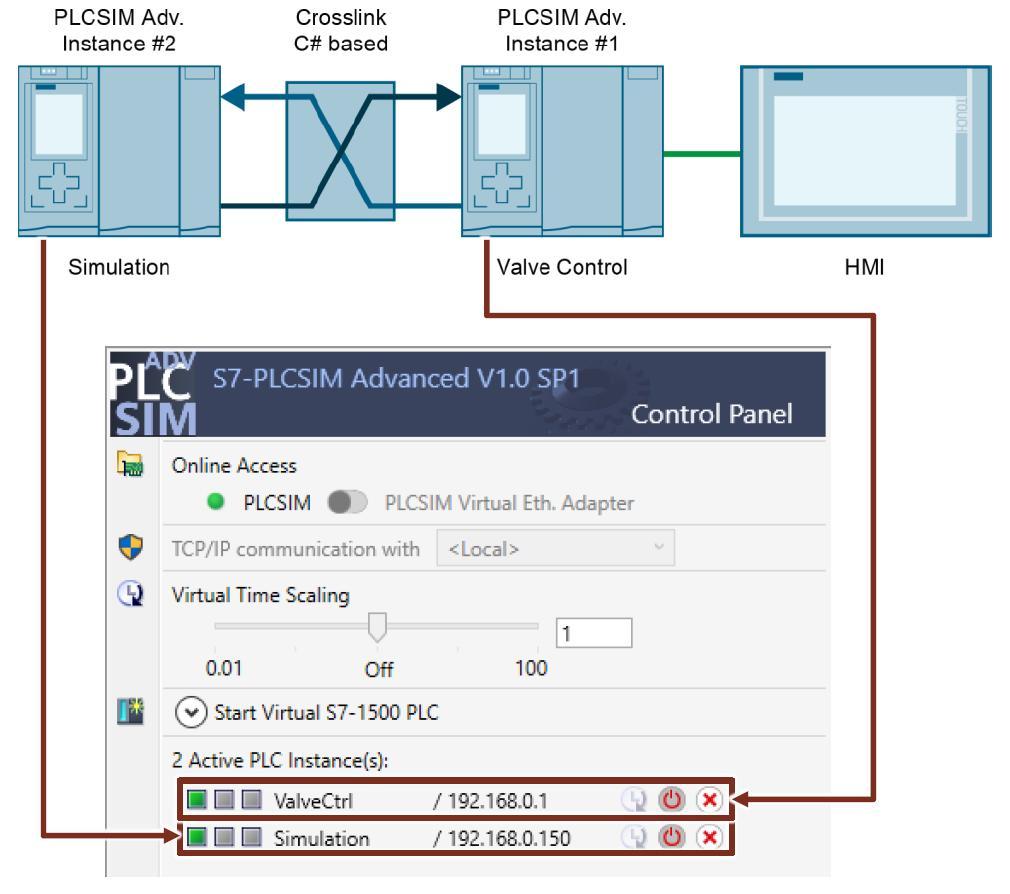

18 Virtuální zprovoznění příklad (SiL) TIA Portal V15 a PLCSIM Advanced V2 PLCSIM Adv. Instance 2 App. CrossLink (C# based) PLCSIM Adv. Instance 1 HMI Simulace zařízení pozn. obsahuje program, který reaguje na výstupy z inst.1 (řídicí signály) a simuluje chování zařízení (dává zpětné vazby). ŘS zařízení pozn. obsahuje program pro řízení zařízení. Vizualizace zařízení Page 18

19 TIA Portal Page 19

20 The Siemens Portfolio offers virtual commissioning solution scenarios for all analysis level Digitalization Readiness Complexity & planning certainty Validation of the controller logic and visualization ca. 95% of all TIA Portal programmer Validation of automation logic and component behavior of a machine OEM Validation of the interaction of different components within a line, plant or cell Linebuilder, end customer, SI Workflow Level VC for controller and HMI VC for machines VC for production cell, line or plant Page 20

21 The Siemens Portfolio offers virtual commissioning solution scenarios for all analysis level Digitalization Readiness Complexity & planning certainty Validation of the controller logic and visualization ca. 95% of all TIA Portal programmer Validation of automation logic and component behavior of a machine 2 instances PLCSIM Advanced + NX MCD ( BASIC VC) PLCSIM Advanced + NX MCD + SIMIT ( ADVANCED VC) Workflow Level OEM Validation of the interaction of different components within a line, plant or cell Linebuilder, end customer, SI VC for controller and HMI VC for machines VC for production cell, line or plant Page 21

22 The virtual machine model is a combination of different simulation models Virtual machine model Automation model Logic of PLC program and visualization Electrical and behavior model Active compenents (e.g. drives, valves) and periphery behavior Physical & kinematic model Mechanical components Page 22

23 Portfolio for VC for production cell Virtual machine model Physical & kinematic model Mechanical components Electrical and behavior model Component (e.g. drives) and periphery behavior Automation model Logic of PLC program and visualization BASIC VC for SIMATIC S applications NX Mechatronic Concept Designer* PLCSIM Advanced* PLCSIM Advanced * Not always required ADVANCED VC for high-end OEMs NX Mechatronic Concept Designer SIMIT PLCSIM Advanced Controller hardware Page 23

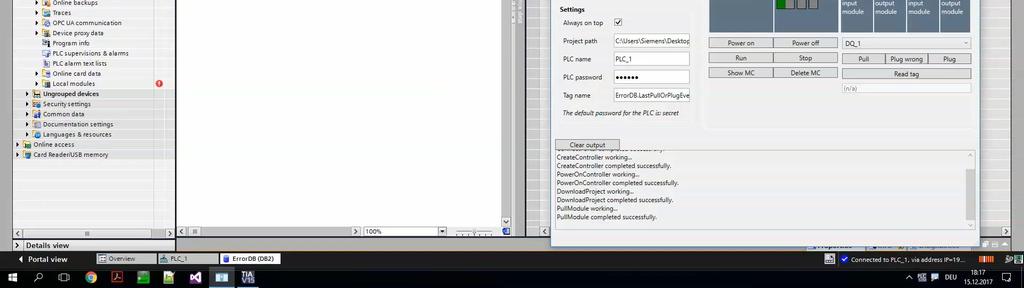

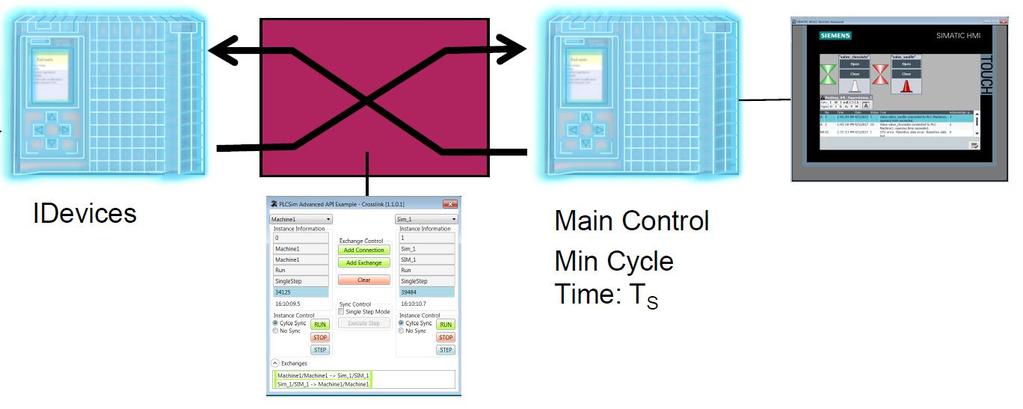

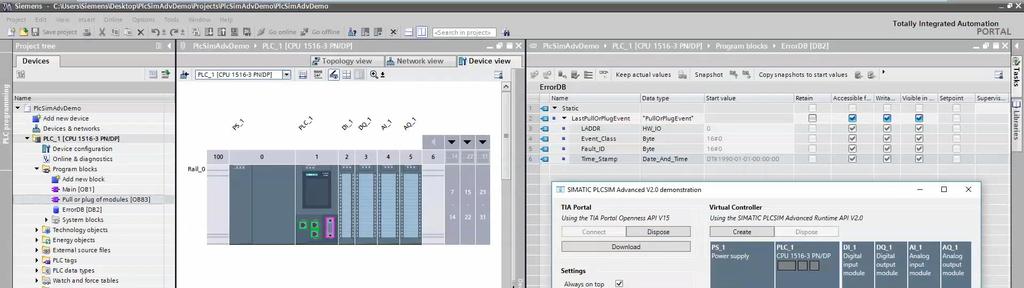

24 Další příklad test hardware a využití dvou API Combination of the APIs in one application TIA Portal Openness + SIMATIC S7-PLCSIM Advanced PLC program testing Live demo Page 24

25 xx Page 25

26 xx Page 26

27 xx Page 27

28 xx Page 28

29 xx Page 29

30 Virtuální zaškolení personálu Vyškolte operátory kdekoliv a kdykoliv (např. ještě před dodáním stroje) Použití reálných nebo simulovaných provozních zařízení jako Simatic HMI nebo Sirius ACT dle požadavků a nastavení Virtuální stroj je namodelován v NX MCD a napojen na PLCsim Advanced Výhody: Vyhodnocování a zlepšování použitelnosti provozních zařízeních i během vývoje Včasná školení operátorů při co nejvíce reálných podmínkách zajišťují rychlejší náběh a méně chyb v provozu Page 30

31 Jak to funguje? Bezpečná školení za reálných podmínek Page 31

32 TIA Portal find out more! Virtual commissioning with TIA Portal Saving time and money with virtual commissioning Homepage Virtual commissioning in the TIA Portal Podcast Virtual Commissioning (SPS IPC Drives 2017) Stage presentation Virtual commissioning (SPS IPC Drives 2017) Software products for virtual commissioning Function simulation with virtual controllers product website S7-PLCSIM Advanced Acceleration of mechtronics system design Product website NX Mechatronics Concept Designer (NX MCD) Simulations- und Trainingssystem Product website SIMIT Page 32
