TIA Portal V15.1 SW novinky. siemens.com/tia-portal

Transkript

1 V15.1 SW novinky siemens.com/tia-portal

2 Softwarové unity

3 Softwarové unity Rozdělení pracovních úkolů Unit Vrtání Unit Pick&Place Unit Processing Softwarové dělení jednotlivých částí linky / stroje Výrobní linka / stroj se skládá za několika částí Strana 4

4 Softwarové unity pro vytvoření programové struktury Funkce S S S7-300/400/WinAC Rozdělení programu do softwarových unit Oddělené nahrávání softwarových unit do PLC Definovatelné rozhraní mezi softwarovými unity Jen optimalizovaný přístup k programovaní a ukládání dat Výhody Offline Programová struktura (včetně OB, FB, FC, DB, UDT a proměnných) Ukládání a výměna softwarových unit pomocí knihoven Unit Vrtání Unit Pick&Place Unit Processing Online Uživatel může nahrávat softwarové unity do PLC nezávisle na ostatních uživatelích/unitách Minimalizace času nahrávání při práci více uživatelů Strana 5

5 Vlastnosti softwarových unit Komponenty softwarových unit Programové bloky Datové bloky Datové typy Tabulky proměnných (tagů) Supervisions (ProDiag) Text listy Published Unit vrtání Published A B Přístup k jiné unitě Unit pick&place Published E F PLC globální konfigurace Non-published Non-published Hardwarová konfigurace OPC UA rozhraní Bezpečnostní program Watch tabulky, trace, atd. C D G H Hardwarová konfigurace (včetně komunikací) Uživatelsky definované vazby mezi unity pro jasnou strukturu a modulární program Strana 6

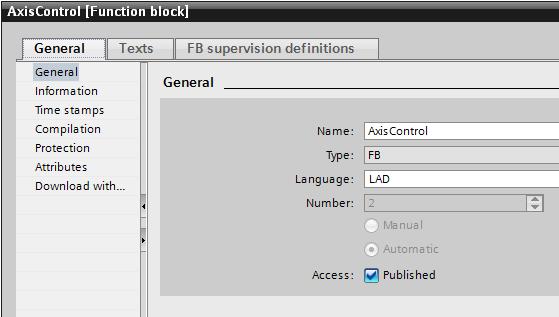

6 Struktura softwarových unit Nový adresář pro software unity (pro S from FW V2.6) Definice přístupu bloků volaných mezi unity pomocí Relations Nastavení parametru»published«v nastavení bloku Strana 7

7 Softwarové unity Interakce mimo unity Přístup k optimalizovaným DB mimo unity se definuje pomocí Relations. V těchto DB nemůžou být použity uživatelské datové typy Přístup k TO mimo unity se definuje v Relations V unitě nelze volat bloky vytvořené mimo unity V unitě nelze přistupovat k PLC tagům mimo unity Softwarová unita Non-unit program DBs TOs A D B E C FBs, FCs, UDTs Tag tables Hardwarová konfigurace (včetně komunikací) Strana 8

8 Novinky v Openness

9 Openness - Automatické generování Openness představuje otevřené rozhraní do u, umožňuje propojit s externími programy, využívat jeho funkcionalitu a automatizovat Váši práci s ním.? Jaká je výhoda automatického generovaní s Openness? Minimalizace chyb Vyšší efektivita díky automatickému provádění úloh Zkrácení doby uvádění do provozu Vyšší konkurenceschopnost Strana 10

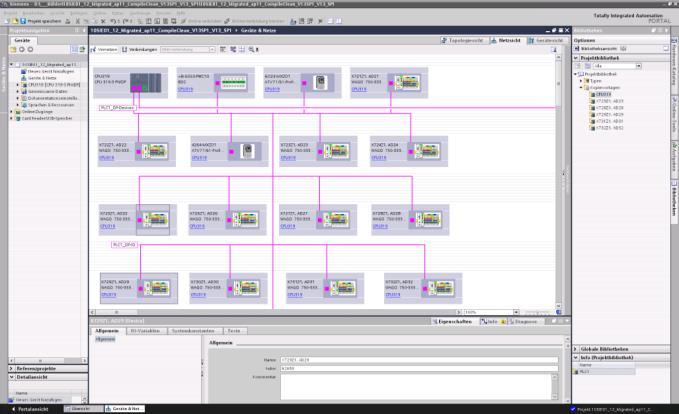

10 Automatické generování PLC kódu Výhody Generování kompletního automatizačního projektu s TIA-Portal Openness (hardware a software) Proces od objednání až po dokončení TIA projektu TIA Openness Project Generator DLL Projekt pro stroj A Projekt pro stroj B Strana 11

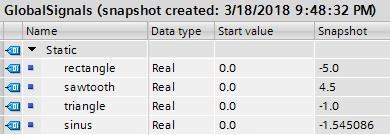

11 Openness Export datových bloků s aktuálními hodnotami XML export aktuálních hodnot New Aktuální hodnoty jsou uloženy do XML souboru Výhody Můžete ukládat a porovnávat data z DB pomocí XML souborů - Např. parametry nastavení strojů... <Snapshot ReadOnly="true"><SnapshotValues <Value Path= rectangle" Type= Real">-5.0</Value> <Value Path= sawtooth" Type= Real">4.5</Value>... Strana 12

12 Openness Kompatibilita Předchozí verze knihoven Openness jsou dostupné V15.1 New Appli cation V15.1 DLL knihovny Openness pro V14SP1 a V15 dostupné i v V15.1 Appli cation V15 Appli cation V15 Appli cation V14SP1 Appli cation V14SP1 Appli cation V14SP1 Výhody Openness aplikace založené na verzi V14SP1 nebo V15 mohou být spuštěny i v V15.1 V14SP1 V14SP1 DLL V15 V14SP1 DLL V15 DLL V15.1 V14SP1 DLL V15 DLL V15.1 DLL Strana 25

13 Užitečná softwarová rozšíření

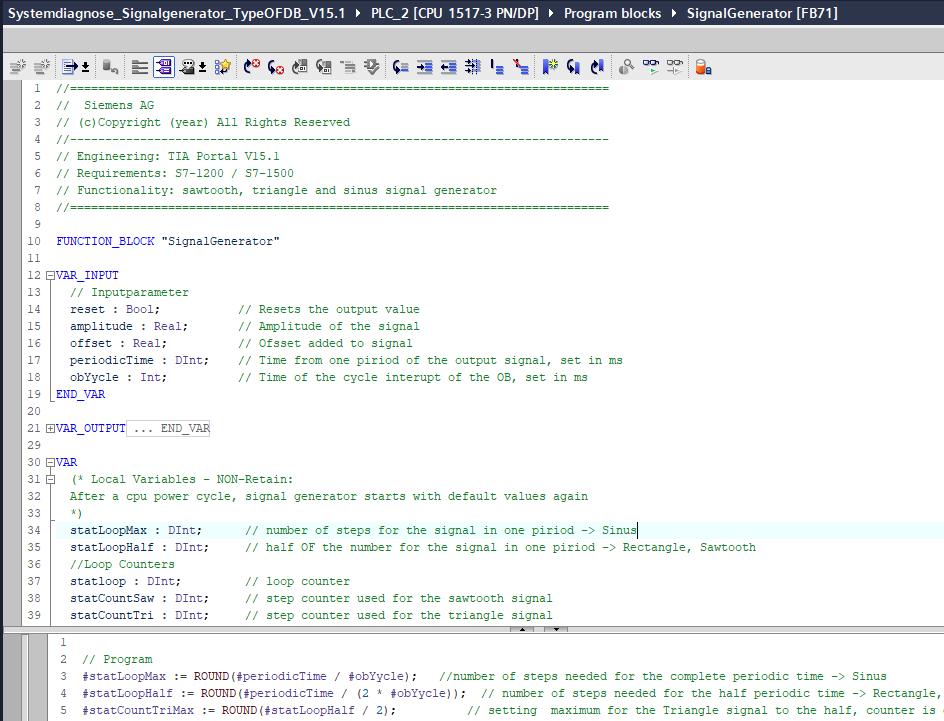

14 Užitečná softwarová rozšíření Textový interface pro SCL bloky Funkce S S S7-300/400/WinAC Výběr mezi tabulkovým a textovým zobrazením rozhraní bloku při vytváření bloku SCL Výhody Známé z prostředí STEP 7 V5.x Možnost přidání dalších komentářů k proměnné a i k oblasti proměnných Jednodušší výměna mezi textovými editory Strana 30

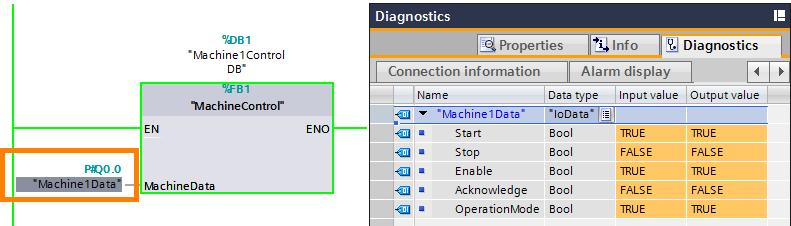

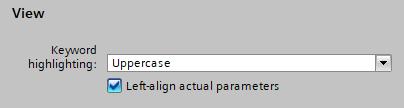

15 Užitečná softwarová rozšíření SCL zarovnání parametrů Pro lepší čitelnost SCL programů, možno automatický zarovnávat parametry bloků Monitorování UDT v I/O oblasti bloků Zobrazení aktuálních hodnot typu UDT použitých u vstupně/výstupní oblasti programových bloků. Global setting pro SCL editor Strana 31

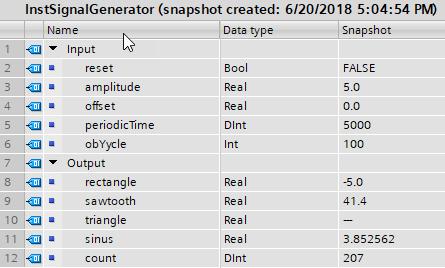

16 Užitečná softwarová rozšíření DB snapshot Hodnoty Snapshotu jsou uloženy i při změně struktury DB Zobrazení stavů u nepřipojených výstupů Při monitorování bloku v online režimu, jsou zobrazeny hodnoty výstupních parametrů bloků i když nejsou napojeny Změna nastavení jednotlivých proměnných pro proměnné typu UDT Nastavení definovaná v UDT mohou být změněna u použitých instancí Hodnoty Snapshotu jsou dostupná i po přidání další výstupní proměnné Strana 32

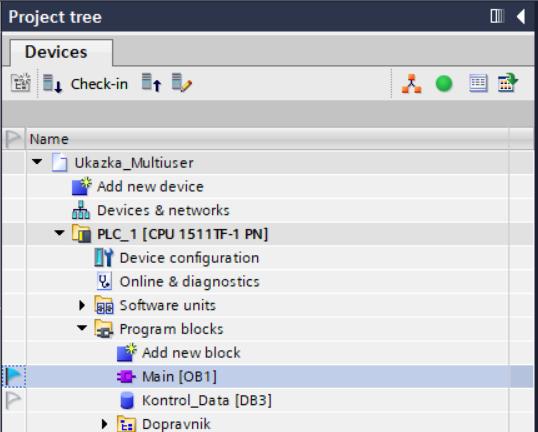

17 TIA Multiuser Engineering Engineering a Commissioning mode

18 Multiuser Engineering Koordinovaná práce více programátorů na jednom projektu Jeden sdílený projekt uložený centrálně na Multiuser serveru a současně aktualizovaný více uživateli Server projekt Systémová synchronizace projektu server projekt a jednotlivé lokální kopie komunikují na pozadí a koordinují práci mezi jednotlivými uživateli. Jednotlivé verze projektu se ukládají samostatně Pro HMI a PLC umožňuje paralelně pracovat na PLC i na HMI časti projektu Lokální kopie Lokální kopie Lokální kopie Strana 36

19 Multiuser Engineering- Engineering a Commissioning mode Stálá synchronizace online a offline projektu při práci v týmu Urychlené nahrávaní a testování nových verzí do PLC Strana 37

20 Manuální aktualizace lokální kopie Multiuser Engineering- Engineering a Commissioning mode Upravený projekt Check-in mých změn Refresh ze serveru Download z lokální kopie Download z lokální kopie Download z lokální kopie Check-in mých změn Refresh ze serveru Integrovaný update server projektu a lokální kopie na pozadí Strana 38

21 Ukázka

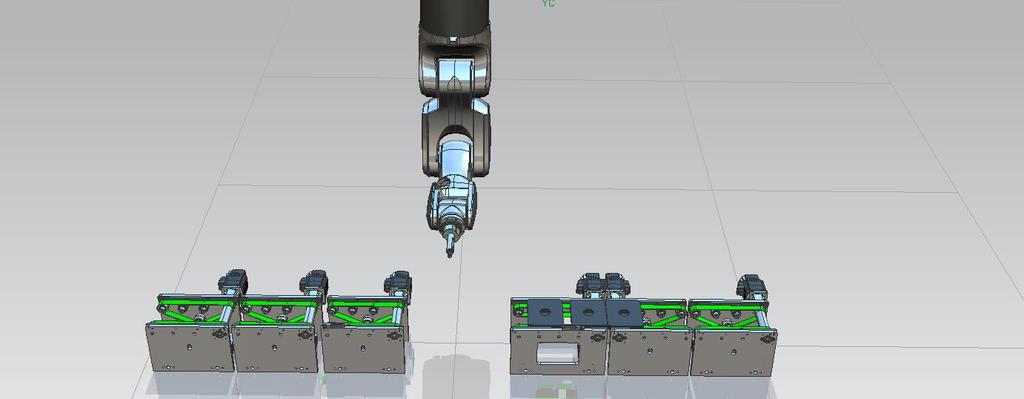

22 Rozdělení linky na softwarové unity Robot Výstupní dopravníky Vstupní dopravníky Strana 40

23 Děkuji za pozornost! 07/03/2019
