Dutá podlaha FERMACELL: typ MAXifloor

Transkript

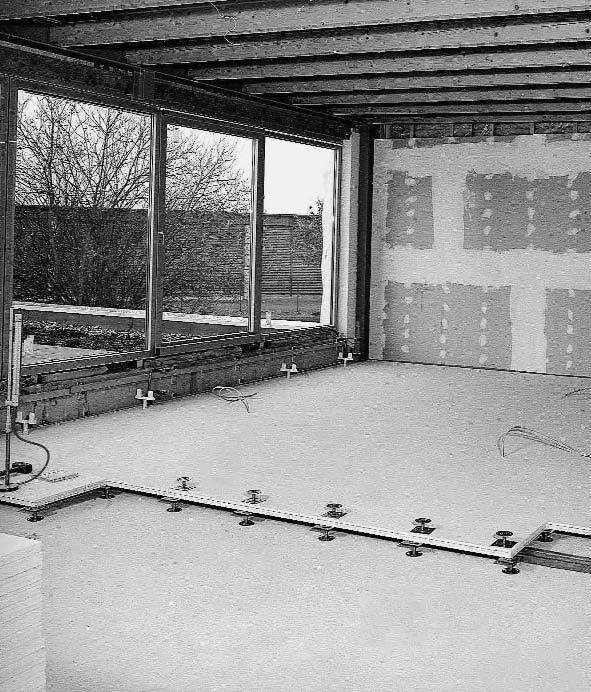

1 4 Charakteristické údaje Dutá podlaha FERMACELL: typ Charakteristické údaje duté podlahy FERMACELL typ Tloušťka podlahové desky FERMACELL typ Kašírování Rozměr podlahové desky Hmotnost podlahové desky Výška konstrukce Váha 38 mm spodní strana 1000 x 500 mm 22 kg/kus mm ( zvláštní výška na vyžádání) cca. 44 kg/m2 Systémové řešení pro bezproblémové zabudování komunikační a domácí techniky Volný průřez paralelně > 95 %, pod úhlem 45 > 95 % Bodové zatížení Pásové zatížení Plošné zatížení N (bodové zatížení 25 x 25 mm, deformace 2 mm) N/m N/m2 Stupeň bezpečnosti 2 Podélná vzduchová neprůzvučnost D n,f,w Podélná vzduchová neprůzvučnost D n,f,w Podélná hladina kročejového hluku L n,f,w Podélná hladina kročejového hluku L n,f,w Snížení hladiny kročejového hluku L w Snížení hladiny kročejového hluku L w 57 db (bez podlahové krytiny) 56 db (s kobercem, nebo s dlažbou Westbond SL) 63 db(bez podlahové krytiny) 54 db (s kobercem, nebo s dlažbou Westbond SL) 22 db (bez podlahové krytiny) 28 db (s kobercem, nebo s dlažbou Westbond SL) Akustická zkouška prováděna podle DIN EN ISO Požární ochrana stavební třída A, nehořlavá Oblast použití. Technický pokrok naší doby žádá ve větší míře bezproblémové zabudování domácí techniky stejně tak jako informačních a počítačových sítí moderního podlahového systému. Montáž podlahy FERMACELL zaručuje bezproblémově funkční, flexibilní a komfortní řešení. Suchá dutá podlaha FERMACELL se hodí zejména pro rekonstrukce a také přestavby a novou výstavbu následujících objektů: banky spořitelny pojišťovny kancelářské a správní budovy starých budov nástavby moderní bytové domy Všeobecné podmínky montáže. Jako podklad se hodí nosné konstrukce, které jsou dimenzovány na maximální dovolené zatížení. Při tom je třeba brát v úvahu provozní zatížení a zatížení podlahové konstrukce. Jako nosná konstrukce se hodí: masivní stropy základové desky dřevěné trámové stropy Stejně jako všechny materiály používané na stavbě podléhají také tyto podlahy vlivům teploty a vlhkosti a procesům roztahování a smršťování. Také lepidla mění své chování a průběh vytvrzování. Z tohoto důvodu je nutné během montáže dodržet teplotu místnosti a stavební konstrukce minimálně 10 C. Okolní vlhkost vzduchu nesmí dlouhodobě překročit 70 %. Pro zachování tohoto klimatu v průběhu montáže je eventuálně nutné počítat s topením. Klima v dutině pod položenou podlahovou konstrukcí se nesmí podstatně lišit od klimatu v místnosti. Stavební konstrukce musí být chráněna před pronikající vlhkostí. To platí jak před tak během montáže podlahy a rovněž v době používání. Nadzemní konstrukce napojené na základové konstrukce musí být v oblasti podlahy i stěn trvale chráněny před pronikající vlhkostí. Izolace z vnější strany je zpravidla prováděna při výstavbě objektu využívaného podle DIN V případě, že není žádná izolace k dispozici, musí být izolace provedena podle DIN například pomocí živičné lepenky nebo plastových pásů.

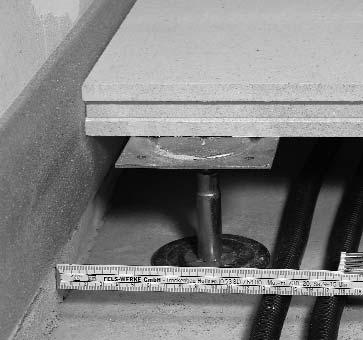

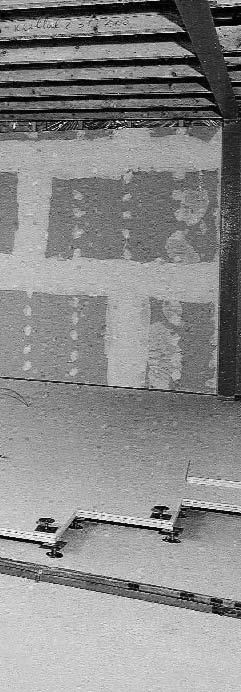

2 Předpoklad 5 Nerovnosti nosné stropní konstrukce Nosná konstrukce musí být suchá. Možné smršťování podkladu musí být dokončeno. Je doporučeno naplánovat dobu vysychání na 3 až 4 měsíce v uzavřené, dobře větrané místnosti. Všechny nečistoty na nosné konstrukci (olejové skvrny, cementové mléko a další) musí být odstraněny. Před zahájením pokládky podlahy musí být přezkoušena rovinnost nosné spodní konstrukce. Ta musí odpovídat požadavkům VOB stejně tak jako tolerancím podle DIN tabulka 3, strana 2. Hraniční hodnoty mohou činit vzhledem k rozteči měřených bodů viz.tabulka: Rozteč měřených Odchylka bodů v metrech v mm 1,0 8 4, Vyšší nerovnosti mohou být vyrovnány v jednotlivých případech zvýšením nosné konstrukce. Související řemeslné práce musí být dokončeny. Je nutné přitom jmenovat zejména instalace např. rozvody topení (těsnost systému, zaizolované potrubí). Plánování rozvodů, komunikačních sítí a domovní techniky má být dokončeno před začátkem montáže podlahy FERMACELL typ. Instalace paralelně probíhající se stěnou musí mít od stěny odstup minimálně 110 mm, aby bylo možné umístit okrajové stojky. Jsou-li rozvody a sítě již nainstalované je nutné domluvit s vedením stavby eventuální opatření na ochranu těchto rozvodů a sítí. Dilatační spáry nosných stavebních konstrukcí musí být přeneseny i do podlahy FERMACELL typ a je třeba na ně brát zřetel při navrhování duté podlahy. Vztažená výška podlahy ( vágrys") musí být přesně stanoven. Doporučujeme určit jej společně s vedením stavby a případně jej písemně formulovat. Mimo to musí být předem stanovena výška stavby podlahy FERMACELL typ. Přitom musí být přihlédnuto k typu podlahové krytiny. Skladba podlahy FERMACELL s tepelnou izolací krytina podlahová deska FERMACELL typ nosná stojka pozinkovaný ocelový plech, d = 1 cm tuhá tepelná izolace podle tepelně technických požadavků (např. extrudovaný polystyren) železobetonový strop

3 6 Příprava podkladu Skladování podlahy FERMACELL typ. Podlaha FERMACELL je dodávána na paletách a zabalena ve folii, čímž je dočasně chráněna před vlhkostí a ušpiněním. Žádné skladování venku! Při skladování palet je třeba přihlédnout k nosnosti spodní konstrukce. Paleta i jednotlivé desky musí být skladovány na rovném podkladě. Stavění na výšku vede k deformaci a poškození okrajů. Desky je třeba chránit před vlhkostí, zejména deštěm. Navlhlé desky smějí být použity až po úplném vyschnutí. Horizontální transport palet v budově je možný např. s vidlicovým vozíkem. Paleta je ze všech stran pojízdná. Příprava podkladu. Spodní konstrukce musí být k dispozici čistá a uklizená. Pokud se přesto nachází stavební odpad a materiál v místě montáže je nutné aby vedení stavby zajistilo jeho odklizení. Odstranění jemných nečistot je třeba provést vhodným průmyslovým vysavačem. U provětrávaných dutých konstrukcích je vyžadována penetrace podkladu spodní konstrukce (zajištění bezprašnosti). Vhodné produkty mohou být v případě potřeby sděleny. Jestliže je na spodní konstrukci požadována dodatečná tepelná izolace, doporučujeme následující skladbu: extrudovaná tvrzená deska, položená na sraz beze spár 33 kg/m2, d 60 mm, celoplošně přilepená na spodní konstrukcí při dvouvrstvém provedení s přesahem spár (celková výška 60 mm) pozinkovaný ocelový plech, tloušťka d = 1 mm, v místech dotyku s překrytím 100 mm V místech, kde na konstrukci leží instalace je třeba izolaci přerušit a místa přerušení zasypat vyrovnávacím podsypem FERMACELL. Pozinkovaný ocelový plech je třeba před nanesením lepidla natřít základovou barvou. Základní nátěr musí být vhodný pro další nanesení 1 komponentního polyuretanového lepidla např. Sika Primer 24 nebo K24d. Rozměření a spotřeba materiálu. Před zahájením montážních prací je vhodné zhotovit schéma pro pokládání podlahy. K tomu je nápomocný mřížkový plán, který je přiložen na straně 17 v měřítku 1 : 50. Jsou-li v projektu pevně stanovena místa revizních otvorů a kabelových tras je vhodné desky rozmístit tak, aby odpad vzniklý při řezání krajů desek byl minimalizován. Po vytvoření tohoto plánu muže být určeno přesné množství nosných stojek a desek. Řezání s pilou s řezným listem z tvrdokovu a se zařízením na odsávání prachu

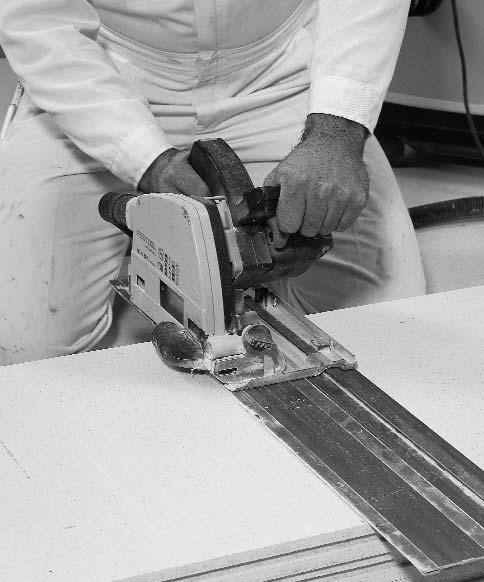

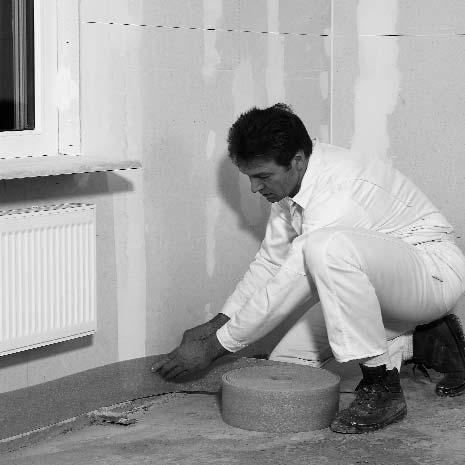

4 Zpracování 7 Zpracování desek duté podlahy FERMACELL typ. Desky duté podlahy FERMACELL mohou být zpracovávány ruční okružní pilou, elektrickou přímočarou pilou nebo pilou ocaskou. Instalační otvory se vytvářejí kruhovým vrtákem. Při použití ruční okružní pily s hloubkovým nastavením řezu se doporučuje zařízení na odsávání prachu a vhodná vodící lišta. Pila by měla mít el. regulaci otáček. Při řezání desek se nastaví nízké otáčky. Doporučeny jsou řezné kotouče z tvrdokovu s malým počtem zubů. Nářadí obvykle používané při zpracování dřeva se hodí i pro zpracování desek. Spotřeba materiálu materiál spotřeba LK 1* LK 2* desky pro duté podlahy FERMACELL 2 ks/m2 2 ks/m2 nosné stojky v ploše 4 ks/m2 4 ks/m2 po obvodě 2 ks/bm 4 ks/bm pro dveřní otvor 4 ks/bm 4 ks/bm lepidlo na stojky podlahové lepidlo FERMACELL hliníkové rámy lišta kabelových tras revizní deska 1 balení na 40 stojek 1 láhev na 15 m2 podle potřeby podle potřeby podle potřeby * LK 1 Třída zatížení 1 dovolené bodové zatížení podle DIN EN KN LK 2 Třída zatížení 2 dovolené bodové zatížení podle DIN EN KN Pokládání. Na všechny okrajové stěny je třeba připevnit samolepící okrajové izolační pásky, které zamezují vzniku zvukových mostů. Vhodné materiály jsou pěnového polyetylénu PE, nebo při požadavcích na protipožární ochranu minerální izolace (bod tání 1000 C. Okrajové izolační pásky by měly při běžných konstrukcích přesahovat přes horní okraj pozdější krytiny. Zbylé přesahy budou odstraněny pokladačem podlahové krytiny. Samolepící okrajové izolační pásky minimální výška = deska + podlahová krytina)

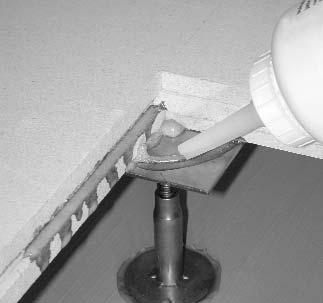

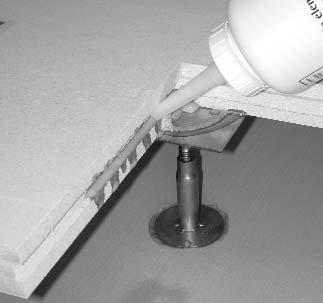

5 8 Pokládka Rastr 500 mm a revizní klapka nosné stojky v rastru 500 x 500 mm LK 1 + LK 2 dodatečné nosné stojky u dlaždic z přírodního kamene LK 1 + LK 2 nosné stojky v okrajové části (dodatečně jen při LK 2) nosné stojky u revizních otvorů nebo na vnitřních a venkovních rozích Minimální odstup 110 mm dodržet pro všechny okrajové stojky Lepidlo se na stojky nanáší na kulatou patku stojky dolní strana stojky Dutá podlaha FERMACELL typ se montuje v řadách vždy s přesahem o polovinu délky desky podle následujícího schématu. Minimální odstup 110 mm dodržet pro všechny okrajové stojky okrajové izolační pásky izolovaná trubka topení podlahové desky nosná stojka Podlahové lepidlo FERMACELL se nanáší na čtvercovou patku stojky horní strana stojky... a do drážky podlahové desky min. 110 mm železobetonová deska U první řady je třeba odříznout přečnívající drážku, aby deska těsně přilehla ke stěně. Deska podlahy FERMACELL je na spodní straně potažena speciálním papírem. Tato kašírovaná strana je vždy pokládána na nosné stojky. Nosné stojky jsou uspořádány v rastru 500 x 500 mm pod podlahovou deskou. Pro třídu zatížení 2 (3 kn) je třeba zvolit rozteč mezi stojkami v místech okrajů 250 mm. Kulaté patky nosných stojek jsou přilepeny pomocí lepidla na stojky k spodní konstrukci. Čtvercové patky je nosnou plochou pro desky. Desky stejně jako drážky jsou lepeny podlahovým lepidlem FERMACELL.

6 Pokládka 9 Jednotlivé podlahové desky jsou spojovány po nanesení lepidla do drážek desky, které mohou být v případě potřeby lehce přebroušeny brusným papírem. Použitím kladiva s gumovým nástavcem lze dosáhnout přesných styků spár. Podlahové desky FERMACELL je nutné pokládat s ohledem na optimální prořezy a eventuální předpokládané zabudovaná zařízení jako např. trasy dvojitých podlah a vycházet ze stanoveného vyznačení výšky podlahy. První řadu desek je třeba založit paralelně se souosou podélnou stěnou. Další řady se pokládají tak, aby nevznikaly žádné křížové spáry. Přesah činí polovinu délky desky, může být však z důvodů prořezů pozměněn. Nejmenší délka desky ale musí být 200 mm. Nejsou-li stěny k sobě pravoúhlé, začíná se montovat druhou řadou podlahových desek se podle natažené šňůry tak, aby největší vzdálenost hrany desek od stěny činila méně než 500 mm. Ke stabilizaci se doporučuje položit i třetí řadu podlahových desek již výše popsaným způsobem. Pokud je to možné, měly by být přířezy 1. řady desek, vkládány až následující den. Tyto, stejně jako desky na protilehlé straně místnosti, je třeba seříznout podle následujícího obrázku na 15 šikmo, aby bylo dosaženo těsného připojení ke stěně. Při šikmých a kulatých spojeních je třeba připevnit okrajové izolační pásky. V těchto oblastech je třeba rozmístit dodatečné nosné stojky, aby bylo dosaženo dostatečné stability každé desky. Podmínky montáže ve dveřních otvorech. Ve dveřním otvoru může být proveden lepený spoj na sraz se šířkou spáry 1 mm. Ten musí být podepřen středově nosnými stojkami s odstupem 250 mm. Následně pokládaná podlahová krytina musí být nad spojem přerušena (žádná průběžná tvrdá krytina). Spasování podlahových desek kladivem s gumovým nástavcem Řez hrany desky přiléhající na stěnu Deska přiléhající na stěnu s dodatečnou nosnou stojkou

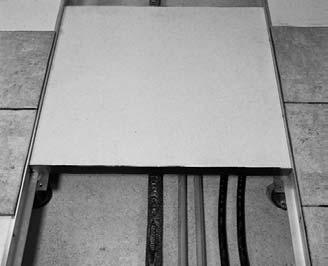

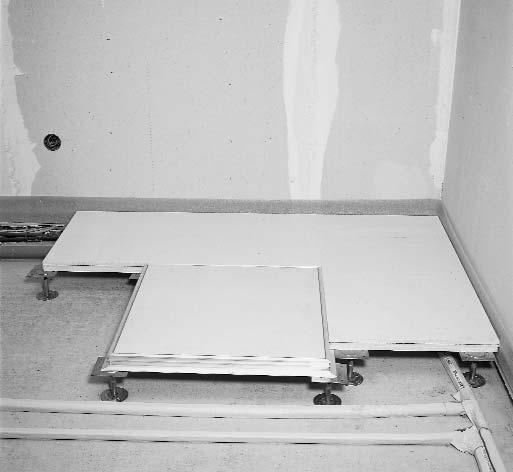

7 10 Revizní otvory Příslušenství Vložení revizní desky do rámu Hotový revizní otvor s deskou s dodatečnými stojkami Hliníkový rám pro revizní otvor Revizní otvory. Umístění revizních otvorů by mělo být stanoveno před začátkem montáže podlahy. Montáž revizních rámů se provádí současně s pokládáním podlahových desek. Hliníkové rámy velikosti 600 x 600 mm nebo 1200 x 600 mm jsou usazeny směrově a výškově a přilepeny podlahovým lepidlem FERMACELL na nosné stojky. Podlahové desky se vyříznou podle rámu a přilepí se na boční hrany rámu. Hliníkový rám je opatřen výškově nastavitelnou dělící lištou podlahových krytin (BTL). K výběru je provedení v hliníku nebo nerezové oceli. Během montáže musí být dělící lišta upevněna v základní poloze. Jestliže je revizní otvor vsazen až po položení podlahy, musí být jak rámy tak deskové spáry podpořeny dodatečně postavenými a přilepenými nosnými stojkami.

8 Kabelové trasy 11 Kabelová trasa šířky 600 mm vertikální řez Kabelová trasa, b = 600 mm revizní deska z nehořlavého materiálu dělicí lišta podlahových krytin (BTL) podlahová krytina dutá podlaha FERMACELL výškově přestavitelná stojka železobetonová nosná stropní konstrukce Kabelová trasa 1200 mm vertikální řez Kabelová trasa, b = 1200 mm revizní deska z nehořlavého materiálu lišta kabelové trasy podlahová krytina dutá podlaha FERMACELL stojka stojky dvojité podlahy železobetonová nosná stropní konstrukce Kabelové trasy složené z revizních desek Kabelové trasy. Je vhodné vytyčit kabelové trasy před zahájením montáže duté podlahy. V oblasti kabelových tras (s šířkou 600, 1200, 1800 mm) je třeba začít s montáží podlahových desek s celými deskami. Lišty kabelových tras se musí připevnit na nosné stojky lepidlem FERMACELL a usadit směrově a výškově. Tyto lišty se navzájem spojují dodávanými spojkami. Nosné stojky musí stát svisle. Po provedené montáži je třeba přezkoušet rovinnost za pomoci hliníkové latě a popřípadě dodatečně upravit. Provedení ukazuje následující nákres. Při montáži přechodů mezi dutou a dvojitou podlahou je lišta podlahových krytin (BTL) upevněna v základní poloze.

9 12 Spáry Dělící příčka postavená na duté podlaze Dilatační profil dělící příčka postavená na duté podlaze podlahová deska izolační páska k přerušení přenosu zvuku nosná stojka železobetonová nosná stropní konstrukce gumová lišta dilatačního profilu podlahová krytina podlahová deska nosná stojka železobetonová nosná stropní konstrukce stavební dilatační spára Dělící spára pro přerušení přenosu zvuku. Dělící spáry je třeba provádět zároveň s montáží podlahy. K přerušení přenosu zvuku je třeba vlepit do spáry izolační pásku. Jako vhodné materiály se hodí stejné materiály jako pro přerušení v oblasti stěn. Dilatační spáry. Podlahové desky FERMACELL typ podléhají velmi nepatrně procesům roztahování a smršťování při kolísání klimatických podmínek. Při délkách místností 20 m je třeba počítat s dilatačními spárami. Existující stavební dilatační spáry musí být přeneseny i do konstrukce duté podlahy. Zde je třeba vložit vhodný dilatační profil s gumovou lištou a pevně jej připevnit (přilepit a sešroubovat) k horní hraně duté podlahy. Výběr gumové lišty dilatačního profilu provádějte s ohledem na šířku dilatace a příslušný typ povrchové krytiny. Gumová lišta dilatačního profilu musí být zabudována podlahářem v jedné rovině jako podlahová krytina. Výřezy v oblasti topných vedení. Veškeré průchodky v podlaze musí být zpravidla na stavbě obaleny elastickým materiálem. Výřez je nutno provést přesně. Prostor mezi napojením na stěnu a topením může být podložen pozinkovaným plechem nebo umělohmotnou destičkou, tak aby mohla být mezera vyplněna např. sádrovým tmelem. Vyříznutý prostor může být znovu zalícován kónicky vyříznutou deskou Zbývající mezery je nutné vyplnit tmelem FERMACELL v plné tloušťce desky.

10 Ochranná opatření 13 Protipožární přepážky. Tento podlahový systém může splnit i požadavky na protipožární přepážky v dutině mezi dutou podlahou a nosnou stropní konstrukcí. V tomto případě se do podlahy vloží sádrový dílec. Jestliže je požadována protipožární přepážka v dutině podlahového systému, mohou být k tomuto účelu zabudovány tyto sádrové dílce. Sádrové dílce se zabudují natěsno s použitím lepicí malty FERMACELL Plaster mezi nosnou konstrukci a podlahovou desku. Při šířce sádrového dílu 80 mm je splněna požární odolnost 90 minut podle DIN 4102 díl 4, tabulka 38, řádek 6. Mají-li být podlahou vedeny kabely nebo instalační systémy skrz protipožární přepážky, pak je nutné použít certifikované těsnící systémy. Zabudování zvláštních vestaveb. Výřezy např. pro zásuvky a elektrické rozvody doporučujeme provádět zásadně jen podle zdokumentovaných údajů vedení stavby eventuelně příslušného odborného projektanta (plán pokládání). Jestliže je to nutné, je třeba přidat do oblasti těchto výřezů dodatečné nosné stojky. Pro všechny instalace pod podlahou platí, že musí být dodržen minimální odstup od stěny 110 mm pro řadu nosných stojek. Podle charakteru zabudovaných předmětů se výřezy provádí např. elektrickou přímočarou pilou nebo vrtačkou s vykružovacím nástavcem. Ochranná opatření při mimořádné zátěži. Transport těžkých nákladů by neměl být na dutých podlahách FERMACELL typ prováděn. Jestliže má být těžký náklad transportován, je třeba na celou podlahu položit roznášecí desky. Zde se hodí např. desky z překližky s odpovídající tloušťkou. Pokud je předem známo, že se budou transportovat těžká břemena doporučuje se ke zvýšení únosnosti vložit dodatečnou nosnou stojku doprostřed mezi okraje desky. Usazování transportovaného materiálu je třeba provádět s nejvyšší opatrností. Protipožární přepážka ze sádrového dílce podle DIN podlahová deska 80 mm F 90 lepicí malta FERMACELL PLASTER nosná stojka železobetonový strop sádrová deska podle DIN 18163, F 90 podle DIN 4102
