Vakuové trubicové kolektory

Transkript

1 Vakuové trubicové kolektory CPC 6 OEM / INOX CPC 12 OEM / INOX CPC 18 OEM / INOX

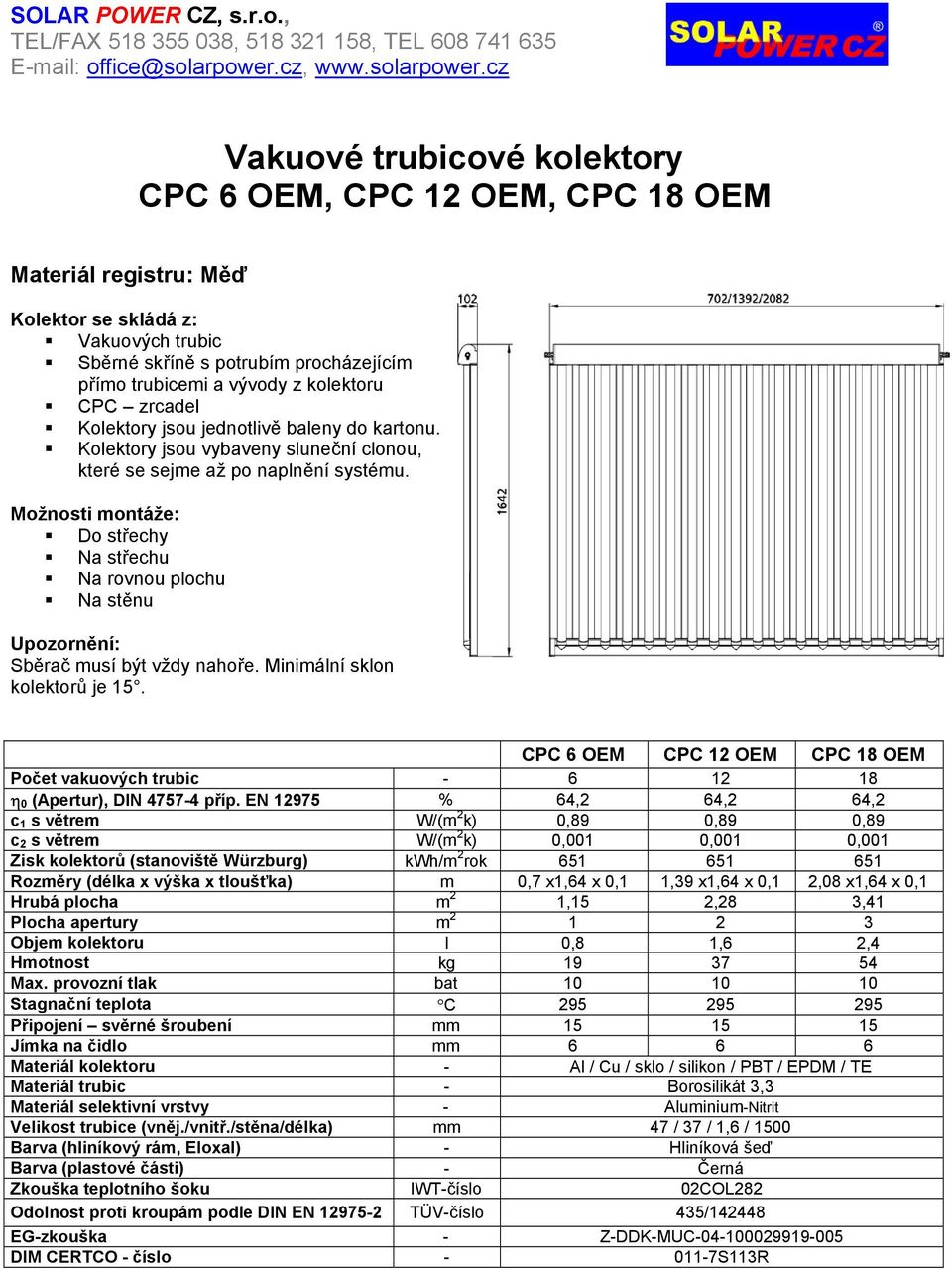

2 SOLAR POWER CZ, s.r.o., Vakuové trubicové kolektory CPC 6 OEM, CPC 12 OEM, CPC 18 OEM Materiál registru: Měď Kolektor se skládá z: Vakuových trubic Sběrné skříně s potrubím procházejícím přímo trubicemi a vývody z kolektoru CPC zrcadel Kolektory jsou jednotlivě baleny do kartonu. Kolektory jsou vybaveny sluneční clonou, které se sejme až po naplnění systému. Možnosti montáže: Do střechy Na střechu Na rovnou plochu Na stěnu Upozornění: Sběrač musí být vždy nahoře. Minimální sklon kolektorů je 15. CPC 6 OEM CPC 12 OEM CPC 18 OEM Počet vakuových trubic η 0 (Apertur), DIN příp. EN % 64,2 64,2 64,2 c 1 s větrem W/(m 2 k) 0,89 0,89 0,89 c 2 s větrem W/(m 2 k) 0,001 0,001 0,001 Zisk kolektorů (stanoviště Würzburg) kwh/m 2 rok Rozměry (délka x výška x tloušťka) m 0,7 x1,64 x 0,1 1,39 x1,64 x 0,1 2,08 x1,64 x 0,1 Hrubá plocha m 2 1,15 2,28 3,41 Plocha apertury m Objem kolektoru l 0,8 1,6 2,4 Hmotnost kg Max. provozní tlak bat Stagnační teplota C Připojení svěrné šroubení mm Jímka na čidlo mm Materiál kolektoru - Al / Cu / sklo / silikon / PBT / EPDM / TE Materiál trubic - Borosilikát 3,3 Materiál selektivní vrstvy - Aluminium-Nitrit Velikost trubice (vněj./vnitř./stěna/délka) mm 47 / 37 / 1,6 / 1500 Barva (hliníkový rám, Eloxal) - Hliníková šeď Barva (plastové části) - Černá Zkouška teplotního šoku IWT-číslo 02COL282 Odolnost proti kroupám podle DIN EN TÜV-číslo 435/ EG-zkouška - Z-DDK-MUC DIM CERTCO - číslo S113R

3 Tlaková ztráta kolektoru CPC 6/12/18 OEM Teplonosné médium: Tyfocor LS, při teplotě 40 C Tlaková ztráta (mbar) Průtok (l/min) (G = 1000 W/m 2 ) Výkonová křivka Výkon kolektoru (W) T = T kolektoru T okolí (K)

4 Vakuové trubicové kolektory CPC 6 INOX, CPC 12 INOX, CPC 18 INOX Materiál registru: Nerez Kolektor se skládá z: Vakuových trubic Sběrné skříně s potrubím procházejícím přímo trubicemi a vývody z kolektoru CPC zrcadel Kolektory jsou jednotlivě baleny do kartonu. Kolektory jsou vybaveny sluneční clonou, které se sejme až po naplnění systému. Možnosti montáže: Do střechy Na střechu Na rovnou plochu Na stěnu Upozornění: Sběrač musí být vždy nahoře. Minimální sklon kolektorů je 15. CPC 6 INOX CPC 12 INOX CPC 18 INOX Počet vakuových trubic η 0 (Apertur), DIN příp. EN % 64,2 64,2 64,2 c 1 s větrem W/(m 2 k) 0,89 0,89 0,89 c 2 s větrem W/(m 2 k) 0,001 0,001 0,001 Zisk kolektorů (stanoviště Würzburg) kwh/m 2 rok Rozměry (délka x výška x tloušťka) m 0,7 x1,64 x 0,1 1,39 x1,64 x 0,1 2,08 x1,64 x 0,1 Hrubá plocha m 2 1,15 2,28 3,41 Plocha apertury m Objem kolektoru l 0,9 1,8 2,6 Hmotnost kg Max. provozní tlak bat Stagnační teplota C Připojení svěrné šroubení mm Jímka na čidlo mm Materiál kolektoru - Al / nerez / sklo / silikon / PBT / EPDM / TE Materiál trubic - Borosilikát 3,3 Materiál selektivní vrstvy - Aluminium-Nitrit Velikost trubice (vněj./vnitř./stěna/délka) mm 47 / 37 / 1,6 / 1500 Barva (hliníkový rám, Eloxal) RAL 7015 Barva (plastové části) - Černá Zkouška teplotního šoku IWT-číslo 02COL282 Odolnost proti kroupám podle DIN EN TÜV-číslo 435/ EG-zkouška - Z-DDK-MUC DIM CERTCO - číslo S134R

5 Tlaková ztráta kolektoru CPC 6/12/18 INOX Teplonosné médium: Tyfocor LS, při teplotě 40 C Tlaková ztráta (mbar) Průtok (l/min) (G = 1000 W/m 2 ) Výkonová křivka Výkon kolektoru (W) T = T kolektoru T okolí (K)

6 BEZPEČNOSTNÍ UPOZORNĚNÍ Při střešních montážích je před zahájením práce bezpodmínečně nutné zhotovit předepsaná a na osobách nezávislá zajištění proti pádu a záchytná zařízení podle platných norem. V případě, když se na stavbě z technických příčin nenacházejí na osobách nezávislá zajištění proti pádům nebo záchytná zařízení, je nutno použít jiná bezpečnostní zařízení! Používat jen vyzkoušená bezpečnostní zařízení (bezpečnostní nebo záchytné pásy, spojovací lana/pásy, tlumiče pádu, napínače). V případě, když se na stavbě nenacházejí na osobách nezávislá zajištění proti pádům nebo záchytná zařízení, může bez používaní bezpečnostních zařízení dojít k pádům z velkých výšek a tím k těžkým a smrtelným zraněním V případě používání nastavovacích žebříků může dojít k nebezpečným pádům, když se žebřík sklopí, odsune nebo spadne! V blízkosti nechráněného a neizolovaného vedení elektrického napětí, při kterém je možnost dotyku, je možné pracovat pouze když: - jsou ve stavu bez napětí a takovýto stav je zabezpečený po celou dobu konání prací - jsou části, které vedou napětí chráněné zakrytím nebo pevným zabezpečením - neporušují se bezpečnostní odstupy Bezpečnostní zařízení je potřeba podle možnosti připevnit nad uživatele. Bezpečnostní zařízení je možné připevnit jen na zatížitelné stavební části, případně na bezpečnostní připevňovací body. Nepoužívejte poškozené žebříky, např. nalomené nosníky a příčky dřevěných žebříků, ohnuté a prasklé ocelové žebříky. Neopravujte nalomené nosníky, bočnice a příčky dřevěných žebříků! Vysouvací žebřík je potřeba postavit bezpečně! Dbejte na bezpečný úhel vysunutí (68-75 ). Vysouvací žebříky je nutno zabezpečit před vysmeknutím z upevnění, pádům, posunutím a zasunutím se, např. nožním rozšiřováním, nohami žebříku přizpůsobenými podložce, závěsnými zařízeními. Žebříky je potřeba opírat jen o bezpečné opěrné body. Žebříky v prostoru, kde je dopravní provoz zabezpečit uzávěrami. Dotek nechráněného elektrického vedení pod proudem může způsobit smrtelné následky. Při vrtání nosit ochranné brýle! Při montáži používat bezpečnostní obuv! Při montáži používat velikostně vhodné bezpečnostní pracovní rukavice! Při montáži používat přilbu!

7 Statika Před montáží kolektorů je potřebné prověřit statickou nosnost střechy. Přitom je nutné věnovat zvláštní pozornost kvalitě dřeva podloží z hlediska trvanlivosti šroubových spojů k připevnění přípravků na montáž kolektorů. Obzvláště v oblastech bohatých na sníh příp. v oblastech s vysokými rychlostmi větru je požadované prověření celkové konstrukce kolektoru statikem. Přitom je potřebné zohlednit všechny zvláštnosti místa montáže (vítr, dýzové efekty, tvorba vírů, atd.), které by mohly vést ke zvýšenému zatížení. Ochrana před bleskem Kovové potrubní vedení solárního okruhu je potřeba spojit vodičem (zelená/žlutá) s min. průřezem 16 mm 2 s vyrovnávací sběrnicí hlavního potenciálu. Pokud je k dispozici zařízení na ochranu před bleskem, mohou se kolektory do něj zapojit, v opačném případě se může uzemnění zhotovit i přes hloubkovou uzemňovací soustavu. Uzemňovací vedení je třeba vést z venkovní strany domu. Uzemňovací soustavu je potřebné dodatečně propojit s vyrovnávací sběrnicí hlavního potenciálu pomocí vodiče stejného průřezu. Sklon kolektoru Kolektor je určený pro sklon od minimálně 15. Náplň kolektorů Smí se použít jen předepsané teplonosné médium! Vypouštění a plnění Z bezpečnostních důvodů se plnění vykonává výlučně v období bez slunečního svitu, nebo když jsou kolektory zakryté (z výroby je osazena krycí fólie). Kolektory je nutné plnit roztokem nemrznoucího prostředku s vodou. Smí se používat výhradně předepsané teplonosné médium! Dodávka SOLAR POWER CZ, s.r.o. Může se stát, že jednou naplněné kolektory se nedají už nikdy úplně vyprázdnit. Proto musí být kolektory z důvodu nebezpečí mrazu i pro tlakové zkoušky a testy funkčnosti plněné směsí vody s nemrznoucí kapalinou. Montáž teplotního čidla Čidlo teploty je třeba namontovat do jímky posledního (nejteplejšího) kolektoru v poli kolektorů. Aby se zaručil optimální kontakt, je vhodné otvor mezi jímkou a čidlem vyplnit vhodnou tepelně vodivou pastou. Na montáž se smí použít jen čidla vyrobené z materiálů s odpovídající teplotní stálostí (až do 250 C) (prvek čidla, kontaktní pasta, kabel, těsnící materiály, izolace). Provozní tlak Maximální provozní tlak je 10 bar. Přibližná velikosti solárního systému Čistá plochy solárních kolektorů pro přípravu teplé vody = počet osob + 1 [m 2 ] Čistá plochy solárních kolektorů pro přitápění = 2 x počet osob + 1 [m 2 ] Velikost zásobníku: cca 80 l na 1 m 2 kolektorové plochy Odvzdušnění Po naplnění zařízení je nutné umožnit uniknout nashromážděnému vzduchu pomocí otevření odvzdušňovacích ventilů. Odvzdušňovací ventily se montují do nejvyššího bodu solárního systému.

8 Hydraulické připojení Maximální čistá plocha kolektorů zapojených v řadě je: 13 m 2 při Low-flow - průtok 0,35 l/(min m 2 ) a 8 m 2 při Higt-flow - průtok 0,4 l/(min m 2 ) Maximální přípustný počet kolektorů v jedné řadě je: Možnosti zapojení Legenda: vstup (studená) výstup (teplá) s čidlem teploty Připojení pro 1 kolektor pozor: čidlo teploty umístit na teplou stranu Připojení pro 2 a více kolektorů vedle sebe pozor: čidlo teploty umístit na teplou stranu Obrácený směr průtoku je také možný

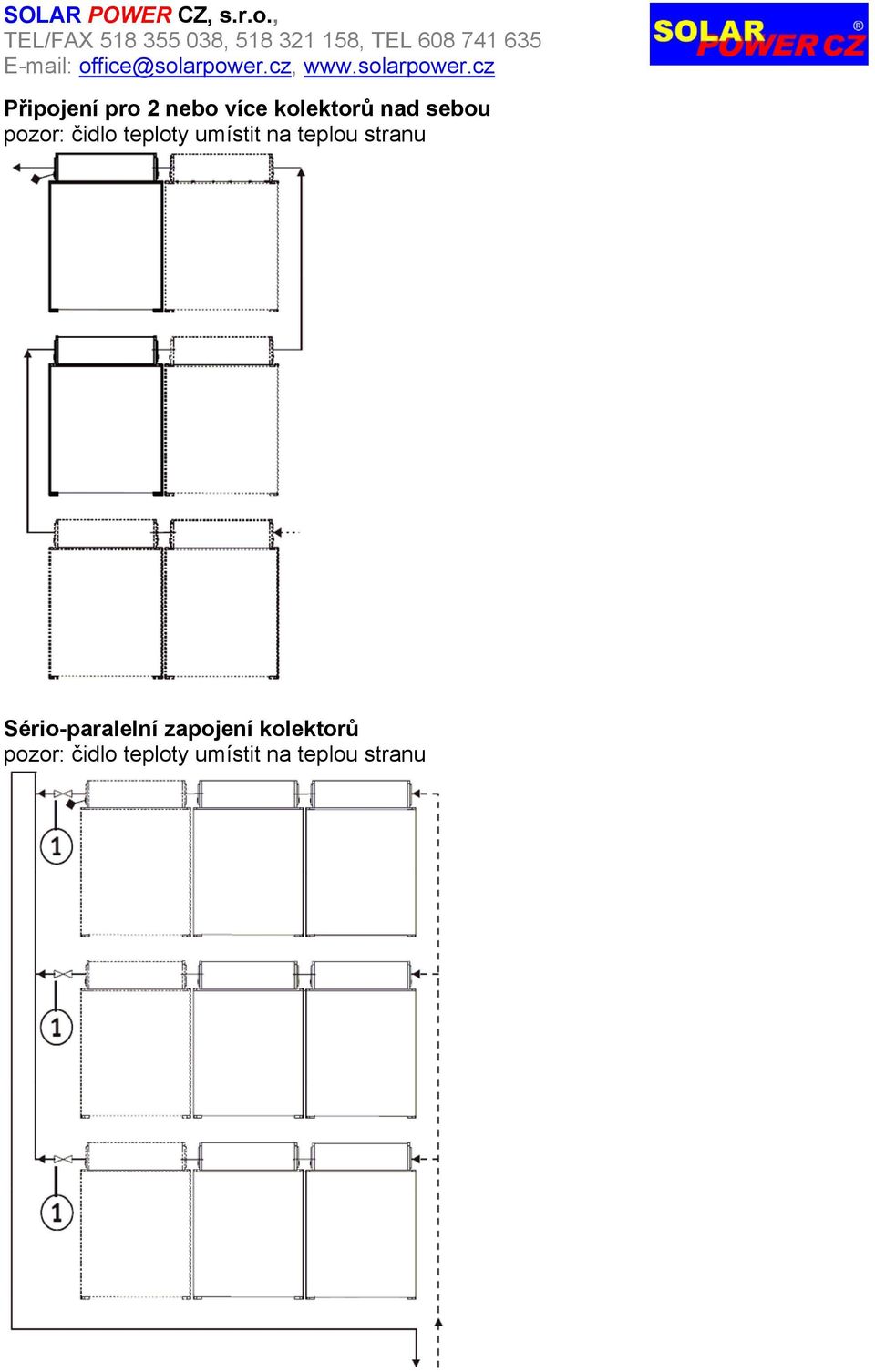

9 Připojení pro 2 nebo více kolektorů nad sebou pozor: čidlo teploty umístit na teplou stranu Sério-paralelní zapojení kolektorů pozor: čidlo teploty umístit na teplou stranu

10 Montáž na šikmou střechu Potřeba místa Rozměr A Počet kolektorů vedle sebe Rozměr B Počet kolektorů nad sebou Rozměr C Závisí na přesahu a skladbě střechy. Pro připojení kolektorů je nutné asi 30 cm. Rozměr D Jsou nutné min. tři řady střešních tašek. Zvláště u hřebenů spojených maltovou směsí je nebezpečí poškození střešních krytiny!

11 Uchycení solárních kolektorů pomocí střešních háků Nosná lišta pro uchycení kolektorů Rozmístění střešních háků pro kolektory CPC 12

12 Nosná lišta pro uchycení kolektorů 1 - Rozměřte rozmístění střešních háků A = ca. 1 m 2 Střešní háky se namontují na konzolu pomocí nerezového šroubu a šestihranné matice. Pomocí zarážky můžete nastavit požadovanou výšku. 3 Střešní hák se uchytí ke krovu střechy. 4 Předtím, než tašku znovu položíte, musí být tak opracovaná, aby dobře přiléhala.

13 5 Na připravené střešní háky přišroubujte vodorovné hliníkové lišty (L-profil 30x30x5). 6 K vodorovným lištám přichyťte svislé nosné lišty pro uchycení kolektorů. Pro uchycení každého kolektoru je zapotřebí dvou svislých lišt. Rozteč svislých lišt volte podle potřeby.

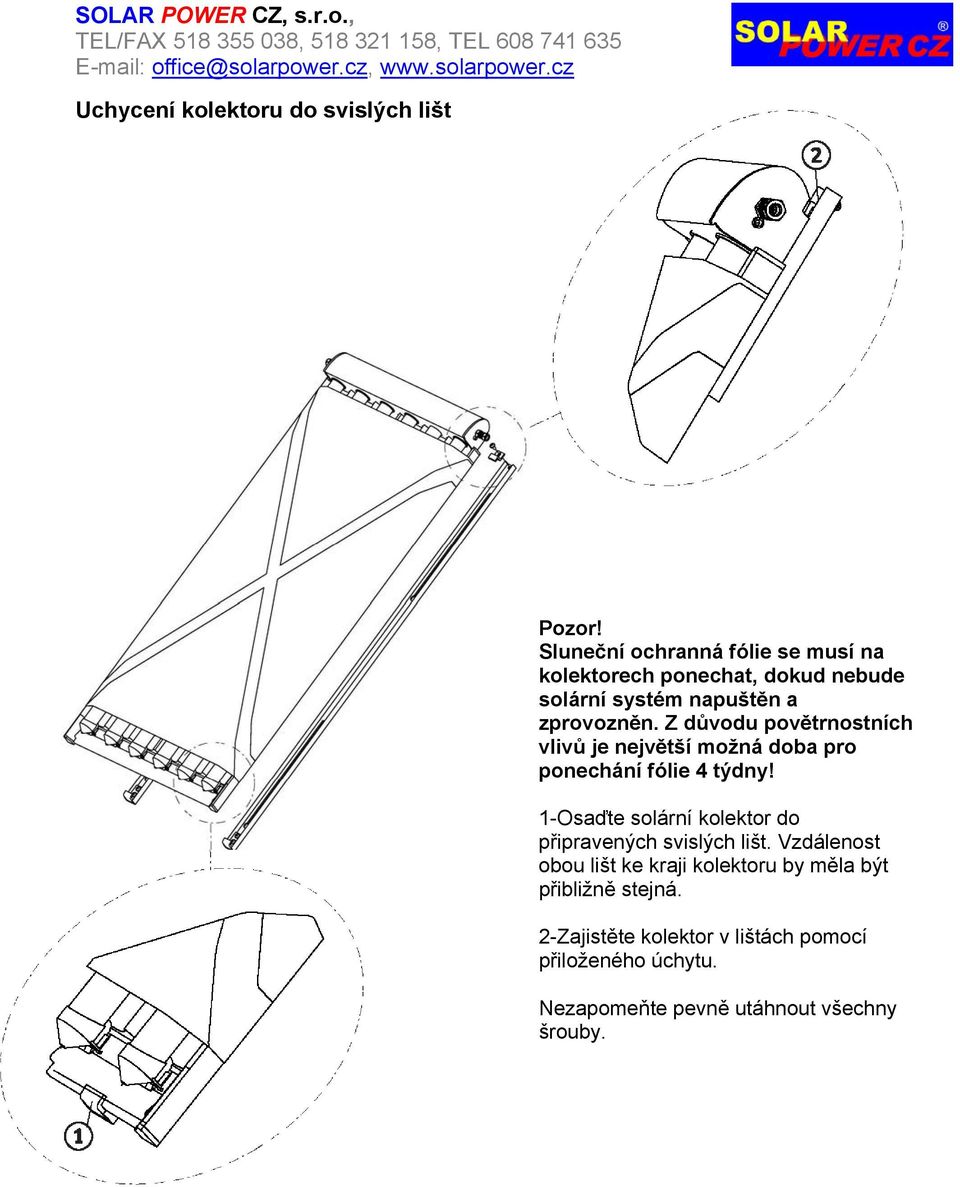

14 Uchycení kolektoru do svislých lišt Pozor! Sluneční ochranná fólie se musí na kolektorech ponechat, dokud nebude solární systém napuštěn a zprovozněn. Z důvodu povětrnostních vlivů je největší možná doba pro ponechání fólie 4 týdny! 1-Osaďte solární kolektor do připravených svislých lišt. Vzdálenost obou lišt ke kraji kolektoru by měla být přibližně stejná. 2-Zajistěte kolektor v lištách pomocí přiloženého úchytu. Nezapomeňte pevně utáhnout všechny šrouby.

15 Uchycení solárních kolektorů pomocí závitových tyčí Nosná lišta pro uchycení kolektorů Rozmístění závitových tyčí pro kolektory CPC 12

16 Nosná lišta pro uchycení kolektorů 1 - Rozměřte rozmístění závitových tyčí. A = ca. 1 m 2 Tašky se na odpovídajícím místě provrtají 14mm vrtákem do betonu. 3 Následně se taška odstraní a do trámu se na stejném místě předvrtá 8mm vrtákem díra pro závitovou tyč. 4 Potom se taška znovu položí a závitové tyče se zašroubují pomocí kontra matky do trámu. Dbejte na to, aby byla v trámu dodržená minimální hloubka zašroubování 100 mm!

17 5 Otvor ve střešní tašce se utěsní pomocí těsnící gumy, která se přitlačí maticí a podložkou. 6 Na připravené závitové tyče přišroubujte vodorovné hliníkové lišty (Lprofil 30x30x5). Zbývající část závitové tyče odřízněte. 7 K vodorovným lištám přichyťte svislé nosné lišty pro uchycení kolektorů. Pro uchycení každého kolektoru je zapotřebí dvou svislých lišt. Rozteč svislých lišt volte podle potřeby.

18 Uchycení kolektoru do svislých lišt Pozor! Sluneční ochranná fólie se musí na kolektorech ponechat, dokud nebude solární systém napuštěn a zprovozněn. Z důvodu povětrnostních vlivů je největší možná doba pro ponechání fólie 4 týdny! 1-Osaďte solární kolektor do připravených svislých lišt. Vzdálenost obou lišt ke kraji kolektoru by měla být přibližně stejná. 2-Zajistěte kolektor v lištách pomocí přiloženého úchytu. Nezapomeňte pevně utáhnout všechny šrouby.

19 Montáž na rovnou střechu Vakuové kolektory CPC/OEM INOX a XL INOX je možné montovati na ploché střechy, na lehké střechy s mírným sklonem (do 20 ) nebo na volné plochy. Potřeba místa Rozměr A podle počtu kolektorů Počet kolektorů Rozměr B a C

20 Rozestup mezi kolektory Rozestup Způsob využití Teplá voda Teplá voda Teplá voda a topení Teplá voda a topení Hlavní doba využití Květen až srpen Duben až září Březen až říjen Celoroční Nevhodné Nevhodné Nevhodné Nevhodné Nevhodné Nevhodné Nevhodné Nevhodné Nosná konstrukce pro uchycení kolektoru 9- Nosná lišta pro uchycení kolektorů (Alu L = 1647 mm) 10- Stojna čtyřhran 11- Základna čtyřhran 12- Horní úchyt kolektoru 13- Šrouby M8x Šrouby M8x Spodní úchyt kolektoru 16- Šrouby se šestihrannou hlavou a hmoždinkou (není součástí dodávky)

21 Další příslušenství pro montáž (není součástí dodávky) - 2 kusy betonových panelů, hmotnost jednoho panelu min. 75 kg. - Ochranná lepenka pod betonové panely - 4 kusy spojovacích šroubů (hmoždinky do betonu, nebo vruty do dřeva podle typu montáže) Hmotnost a umístění betonových panelů Při montáži kolektorů CPC na konstrukci se skonem 30 nebo 45 musí být každé A uchyceno ke dvěma betonovým panelům. Potřebná hmotnost betonových je v následujících tabulkách. Výška budovy do 8 m Typ kolektoru Počet nosných A Sklon kolektorů Potřebná hmotnost předního panelu Potřebná hmotnost zadního panelu Výška budovy do 20 m Typ kolektoru Počet nosných A Sklon kolektorů Potřebná hmotnost předního panelu Potřebná hmotnost zadního panelu

22 Montáž konstrukce Pomocí šroubu spojte spodní díl 2 a stojnu. Pomocí přiložených šroubů spojte díly 1 a 2 s lištou pro uchycení kolektorů 3. Využijte k tomu drážky vyfrézované v liště.+ Položte ochranou vrstvu mezi betonové panely 4 a plochou střechu (např. asfaltovou lepenku) Vyvrtejte díry do betonových panelů, natlučte hmoždinky 5 a přišroubujte připravené konstrukce pomocí šroubů se šestihrannou hlavou 6. Poležte kolektor a pomocí přiložených úchytů 7 jej zajistěte. Nezapomeňte všechny šrouby dotáhnout.

23 Uchycení kolektoru do svislých lišt Pozor! Sluneční ochranná fólie se musí na kolektorech ponechat, dokud nebude solární systém napuštěn a zprovozněn. Z důvodu povětrnostních vlivů je největší možná doba pro ponechání fólie 4 týdny! 1-Osaďte solární kolektor do připravených svislých lišt. Vzdálenost obou lišt ke kraji kolektoru by měla být přibližně stejná. 2-Zajistěte kolektor v lištách pomocí přiloženého úchytu. Nezapomeňte pevně utáhnout všechny šrouby.

24 Montáž na stěnu / svislá Pomocí střešních háků je možné vakuové kolektory montovat i na svislé stěny. Potřeba místa Rozměr A Počet kolektorů vedle sebe Rozměr B Počet kolektorů nad sebou

25 Nosná lišta pro uchycení kolektorů Rozmístění střešních háků pro kolektory CPC 12

26 Montáž háků Pozor Pro uchycení háků do stěny musíte vždy zvolit vhodné šrouby a hmoždinky podle materiálu stěny. Vyvrtejte díry do stěny, natlučte hmoždinky 1. Střešní hák 2 přišroubujte pomocí vrutů 3. Montáž nosných svislých lišt na háky Pomocí přiložených šroubů 1 spojte hák 2 s lištou pro uchycení kolektorů 3. Využijte k tomu drážky vyfrézované v liště. Poležte kolektor a pomocí přiložených úchytů 3 jej zajistěte. Nezapomeňte všechny šrouby dotáhnout.

27 Montáž na stěnu / šikmá Pomocí nosné konstrukce na rovnou plochu je možné vakuové kolektory montovat i na svislé stěny. Potřeba místa Rozměr A Počet kolektorů vedle sebe Rozměry B a C Sklon kolektorů

28 Nosná konstrukce pro uchycení kolektoru 1- Nosná lišta pro uchycení kolektorů (Alu L = 1647 mm) 2- Stojna čtyřhran 3- Základna čtyřhran 4- Horní úchyt kolektoru 5- Šrouby M8x20 6- Šrouby M8x50 7- Spodní úchyt kolektoru 8- Šrouby se šestihrannou hlavou a hmoždinkou (není součástí dodávky) Uchycení nosné konstrukce

29 Montáž konstrukce a kolektoru Pozor Pro uchycení háků do stěny musíte vždy zvolit vhodné šrouby a hmoždinky podle materiálu stěny. Pomocí přiložených šroubů spojte díly konstrukce 1, 2 a 3. Vyvrtejte díry do stěny, natlučte hmoždinky 4 Konstrukci přišroubujte pomocí vrutů 5 na zeď. Poležte kolektor a pomocí přiložených úchytů 6 jej zajistěte. Nezapomeňte všechny šrouby dotáhnout.

30 Hydraulické připojení Pomocí nosné konstrukce na rovnou plochu je možné vakuové kolektory montovat i na svislé stěny. Připojení svěrným prstýnkem Teplotní odolnost připojení zajišťuje těsnění tvořené mosazným prstýnkem. Při utahování a povolování je bezpodmínečně nutné přidržet klíčem závitovou vsuvku! 1. Potrubí zkraťte na požadovanou délku 2. Odstraňte ostré hrany z potrubí a očistěte ho. 3. Zkontrolujte řádnou polohu prstýnku a zasuňte trubku. 4. Převlečnou matici silně dotáhněte silně rukou, poté nasaďte klíč a otočením cca o 360 dotáhněte. Nezapomeňte přitom druhým klíčem držet závitovou vsuvku. Zkontrolujte těsnost spoje. V případě netěsnosti spoj opět rozeberte a zkontrolujte. Při opětovném utahování dotáhněte matici silně rukou a poté pomocí klíče utáhněte pouze o 1/8 až 1/4 otáčky (45 až 90 ). Připojení kolektoru Při připojování solárního kolektoru postupujte podle výše uvedeného návodu. Pozor Při zapojení kolektorů nezapomeňte do nejvyššího místa solárního systému nainstalovat ruční odvzdušňovací ventil!
