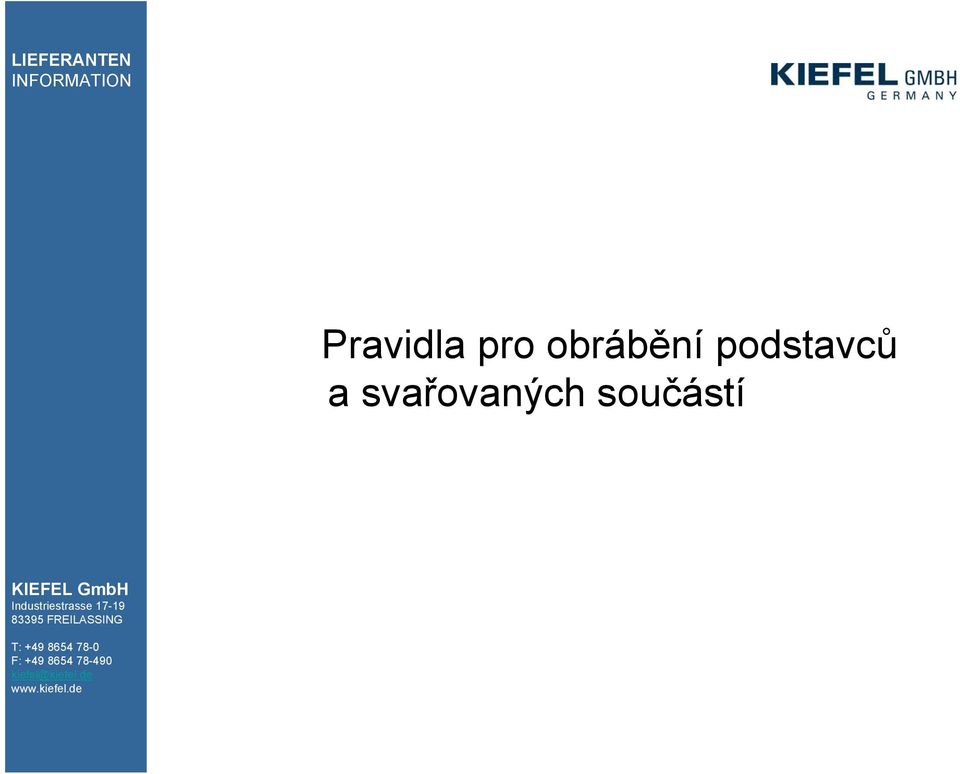

1 Pravidla pro obrábění podstavců a svařovaných součástí

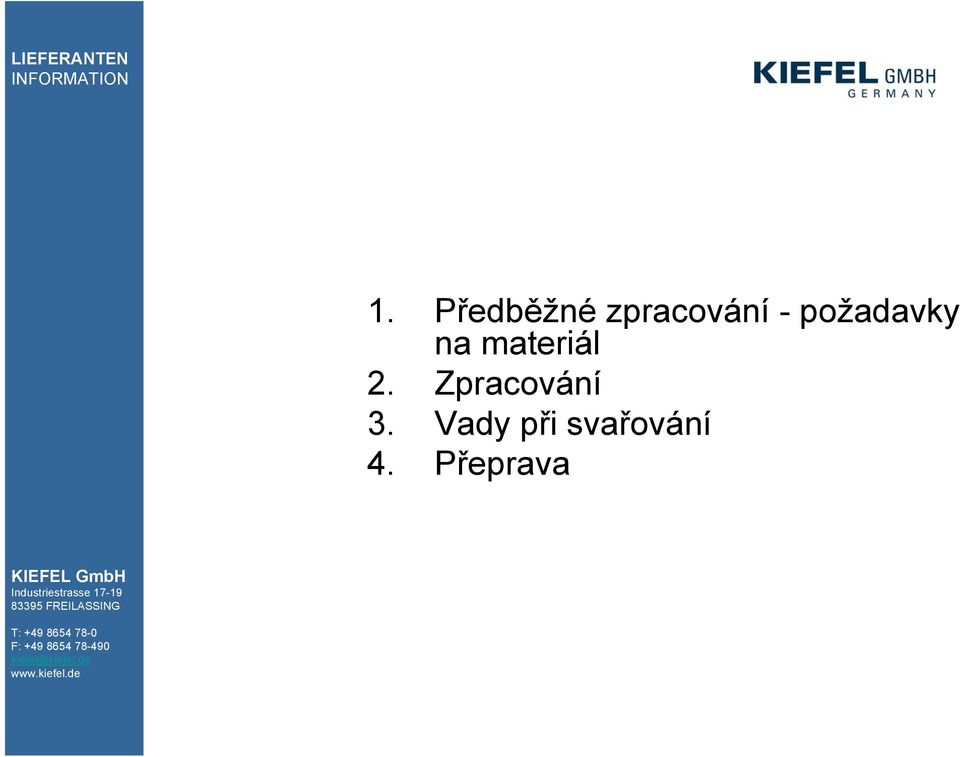

2 1. Předběžné zpracování - požadavky na materiál 2. Zpracování 3. Vady při svařování 4. Přeprava

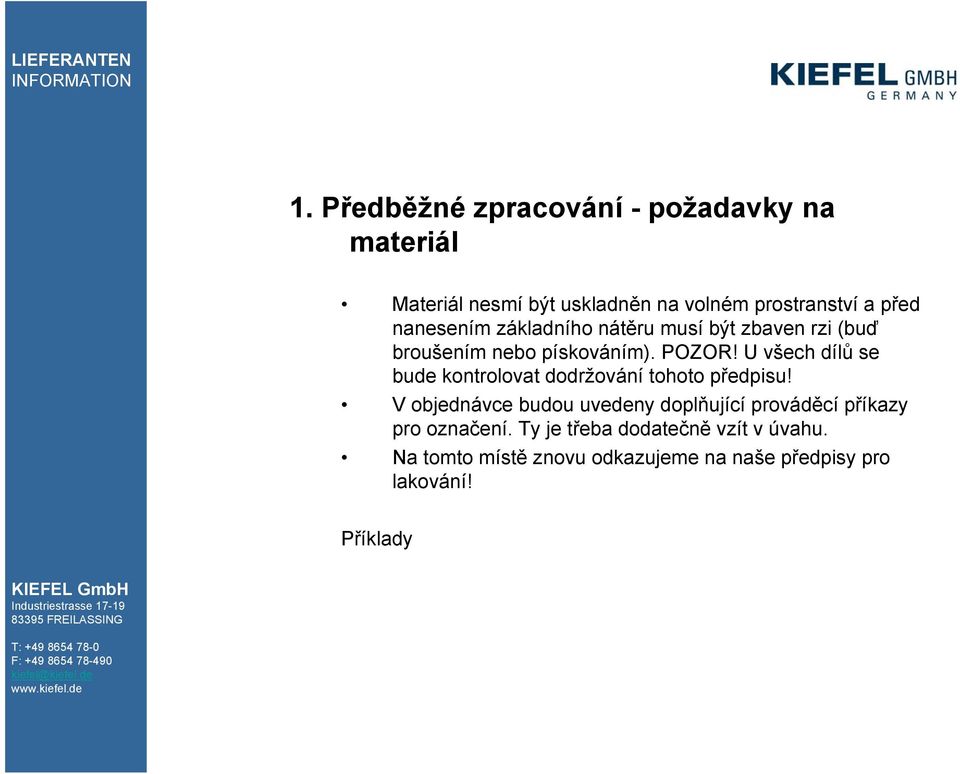

3 1. Předběžné zpracování - požadavky na materiál Materiál nesmí být uskladněn na volném prostranství a před nanesením základního nátěru musí být zbaven rzi (buď broušením nebo pískováním). POZOR! U všech dílů se bude kontrolovat dodržování tohoto předpisu! V objednávce budou uvedeny doplňující prováděcí příkazy pro označení. Ty je třeba dodatečně vzít v úvahu. Na tomto místě znovu odkazujeme na naše předpisy pro lakování! Příklady

U všech dílů se bude kontrolovat dodržování tohoto předpisu!

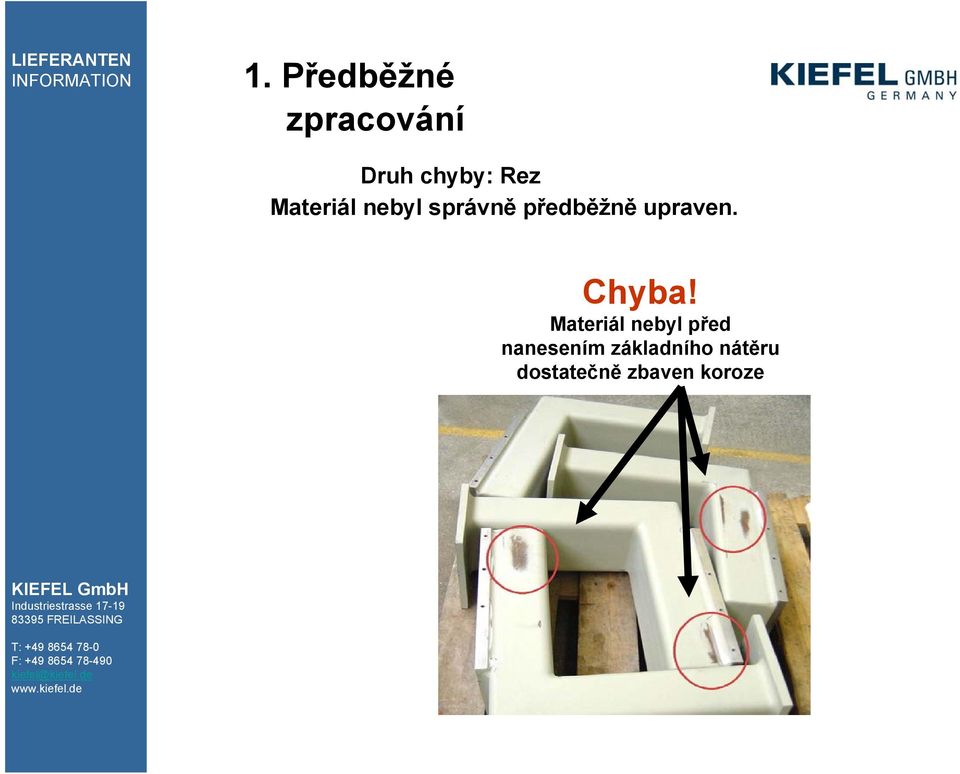

4 1. Předběžné zpracování Druh chyby: Rez Materiál nebyl správně předběžně upraven. Chyba! Materiál nebyl před nanesením základního nátěru dostatečně zbaven koroze

5 Druh chyby: Špatné nalakování Nebyly správně vyhlazeny stopy po broušení.

6 2. Zpracování Otvory pro šrouby je nutné vyříznout přesně a kompletně. Všechny obráběcí hrany je nutno začistit. Po vyrovnání podstavce nástavby je možno vytvořit vyvrtané otvory na základním rámu. Podstavce (základní podstavec, nástavby a rozšíření) musí být za všech okolností smontovány a případně je možné je připravit k přepravě po jednotlivých částech. Nástavbové skupiny je nutno dodatečně zajistit čepy (pro demontážní a montážní účely). Je nutno neustále dbát na to, aby byl celkový podstavec včetně všech modulů vyrovnán. S podstavcem je nutno předat i protokol o měření se všemi rozměry, údaji o tolerancích a diagonálách (výkresy kontrolních rozměrů jsou částečně součástí objednávky). Příklady

Podstavce (základní podstavec, nástavby a rozšíření) musí být za všech okolností smontovány a případně je možné je připravit k přepravě po jednotlivých částech.

7 2. Zpracování Druh chyby: Špatný závit Závity nebyly na stroji vyříznuty nebo byly jen částečně naříznuty. Chyba! Křivě vyříznutý závit Chyba! Závit byl pouze naříznut. (Šroub se nedá zcela otočit.)

8 Druh chyby: Poloha vrtání/otvoru pro kolík Chyba! Poloha vrtání Chyba! Závit chybí Chyba! Neexistuje kolíkové spojení

9 3. Vada při svařování Je třeba zachovat pravoúhlost, a to i u dílů bez údajů o tolerancích. Malé přivařované díly je nutno po svařování provrtat. (důvod: vyrovnání tolerancí polohy při svařování nebo vzniklých deformací) Všechny svary musí být čistě vybroušeny. Příklady

10 Neprovařeno Chybějící svary

11 Chyba! Spony nebyly svařeny v pravém úhlu.

12 Rozšíření podstavce Podstavec KMD-85 Držák je vyrovnán ve vodorovné poloze a lícuje Vodorovná, svislá a osová souosost dosažena na všech modulech Podstavec základního stroje Podstavec - rozšíření B

13 Správně! Slícování podstavců je hotovo a podstavce jsou spojeny kolíky. Podstavec KMD-85 Dodatečné díly jsou vyrovnány ve vodorovné i svislé poloze a lícují. Správně! Čistě zarovnáno, sešroubováno a spojeno kolíky

14 Kladný příklad Správně! Uložení ložiska, vrtání H7, nelakováno Správně! Obrobené plochy jsou čistě opracovány a nalakovány. Vše je připraveno k montáži! Správně! Čisté (hladký lak) Správně! Při dodání: Nálepka s číslem materiálu Kiefel a objednacím číslem

15 4. Přeprava / Dodávka Zvolte vhodný prostředek pro přepravu. Je nezbytné zajistit dostatečné balení. Dbejte na to, aby nedošlo k poškození laku (poškrábání atd.). Lak musí dostatečně vytvrdnout. Přeprava by se měla realizovat pouze v uzavřených vozidlech (kvůli znečištění). Podstavce musí být označeny: - číslem materiálu Kiefel - popisem - objednacím číslem

Dbejte na to, aby nedošlo k poškození laku (poškrábání atd.).

16 4. Přeprava Otisk balení Lak ještě nebyl suchý.
