1 ČVUT v Praze Fakulta stavební KONSTRUKCE POZEMNÍCH STAVEB 2 - K Vertikální komunikace (3) Ing. Jiří Pazderka, Ph.D. Katedra konstrukcí pozemních staveb K124 Zpracováno v návaznosti na přednášky Prof. Ing. Petra Hájka, CSc. LS 2012/13
2 Konstrukční systémy schodišť Pažená schodiště - terénní schodiště Podezděná schodiště Podklenutá schodiště Vřetenová schodiště Konzolová schodiště Visutá schodiště Pilířová schodiště Schodnicová schodiště Desková schodiště Zavěšená schodiště Kombinovaná schodiště
3 Pažená schodiště - terénní schodiště Vytváří se úpravou sklonitého terénu a jeho zapažením stupnicemi ze dřeva, kamene, cihel nebo betonových prvků Technicky není součástí vlastní stavby budovy (samostatná terénní úprava)

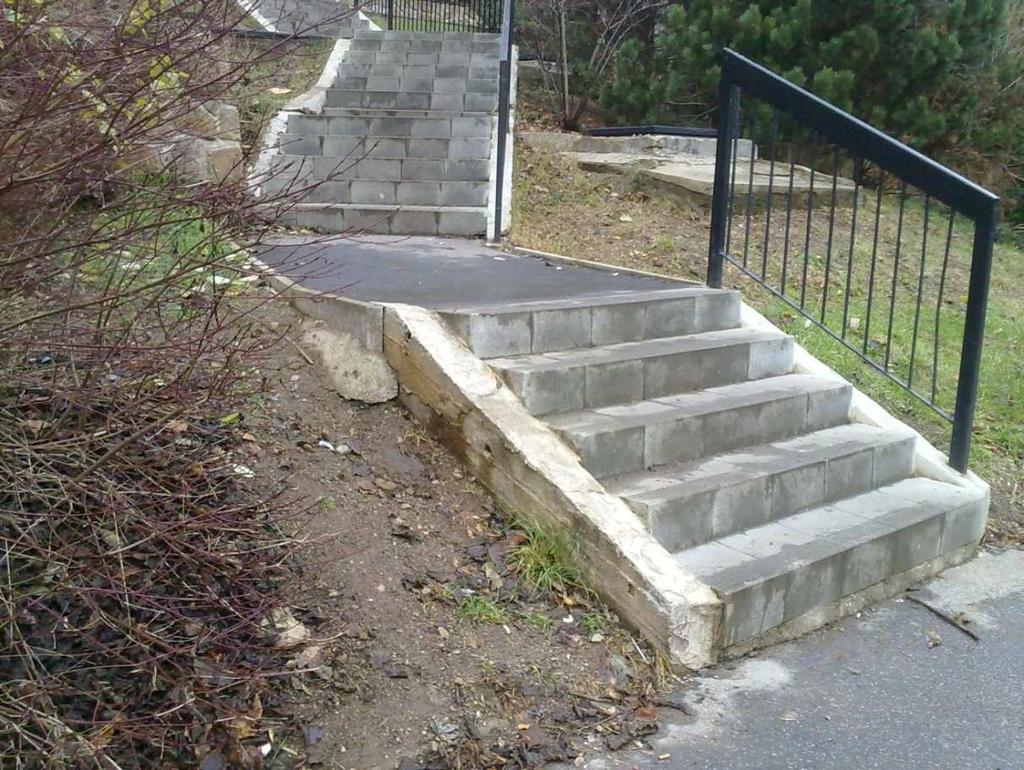

4 Pažená schodiště - terénní schodiště Příklady terénních schodišť
5 Pažená schodiště - terénní schodiště Příklady terénních schodišť

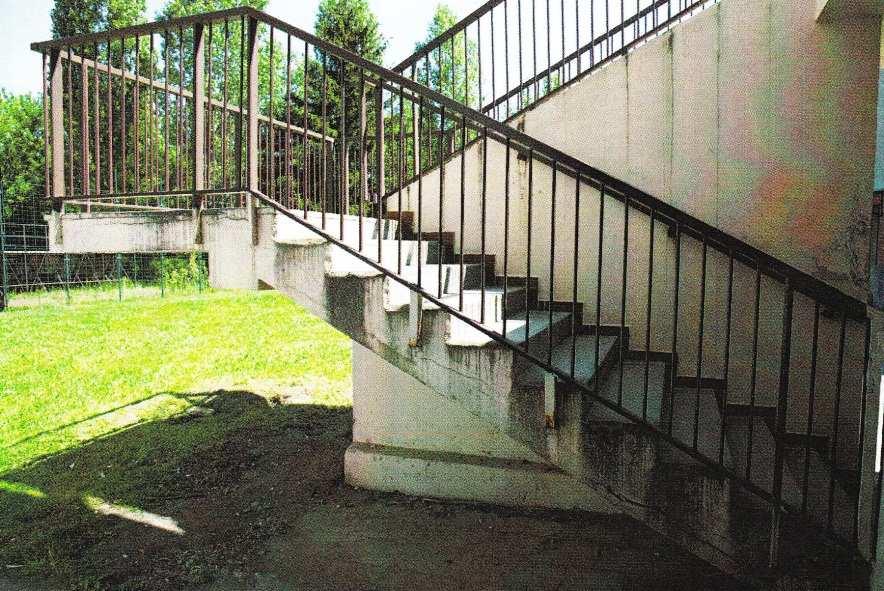

6 Podezděná schodiště Převážně pro venkovní a předložená schodiště, mnoho variant Stupně jsou podezděny cihelnou nebo kamennou zdí
7 Podklenutá schodiště Historické stavby Stupně jsou podporovány stoupající valenou klenbou uloženou na schodišťových zdech nebo klenebních pásech (tzv. kobylích hlavách ).
8 Podklenutá schodiště Schodiště podporované stoupající valenou klenbou Schodiště podporované pruskou klenbou

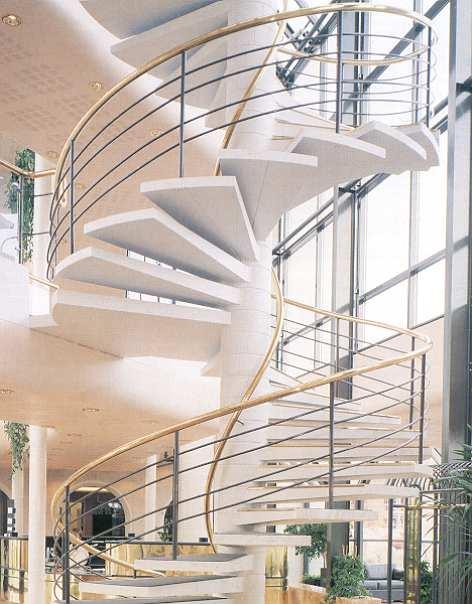

9 Vřetenová schodiště Schodišťové stupně jsou po obou stranách podepřeny svislou nosnou konstrukcí (stěnou) Točité vřetenové schodiště Vřetenové schodiště s přímými rameny
10 Vřetenová schodiště Příklady vřetenových schodišť
11 Konzolová schodiště Mnoho konstrukčních variant (ocelové točité, ŽB konzolové desky, ŽB konzolové stupně, ŽB konzolové schodiště se střední nosnou zdí a s vykonzolovanými podestami, apod.) Ocelové konzolové schodiště
12 Konzolová schodiště Ocelové konzolové schodiště
13 Konzolová schodiště ŽB prefabrikované konzolové schodiště
14 Konzolová schodiště ŽB prefabrikované schodiště
15 Konzolová schodiště ŽB monolitické konzolové schodiště
16 Konzolová schodiště ŽB monolitické konzolové schodiště

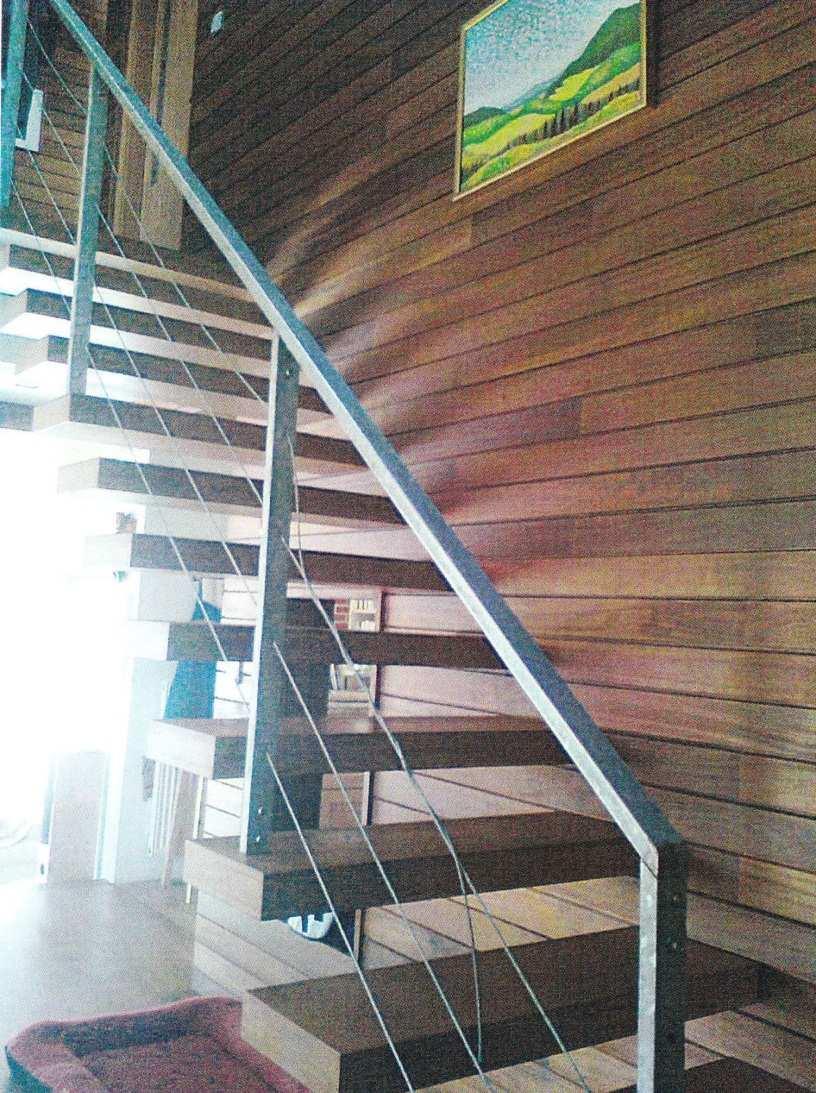

17 Konzolová schodiště Dřevěné konzolové schodiště (málo časté)

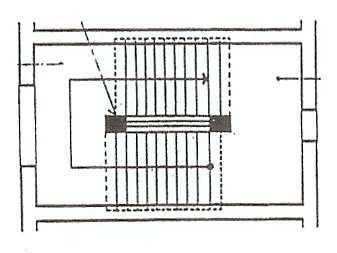

18 Pilířová schodiště Moderní pilířová schodiště: Historická (v kombinaci s podklenutím):
19 Pilířová schodiště Příklady řešení pilířových schodišť:
20 Pilířová schodiště Příklady historických pilířových schodišť
21 Schodnicová schodiště Velmi rozšířený typ schodiště, mnoho možností provedení. Rozdělení podle počtu a polohy schodnic: - se 2 schodnicemi na okraji (nejčastější řešení) - s jednou střední schodnicí - se 2 středovými schodnicemi - se 3 schodnicemi - s více schodnicemi Rozdělení podle materiálového řešení - ocelové - dřevěné - ŽB monolitické - ŽB prefabrikované
22 Schodnicová schodiště Ocelové schodnicové schodiště
23 Schodnicová schodiště Ocelové schodnicové schodiště (s kapotáží), výstupní rameno - 3x lomená schodnice
24 Schodnicová schodiště Ocelové schodnicové schodiště
25 Schodnicová schodiště Ocelové schodnicové schodiště

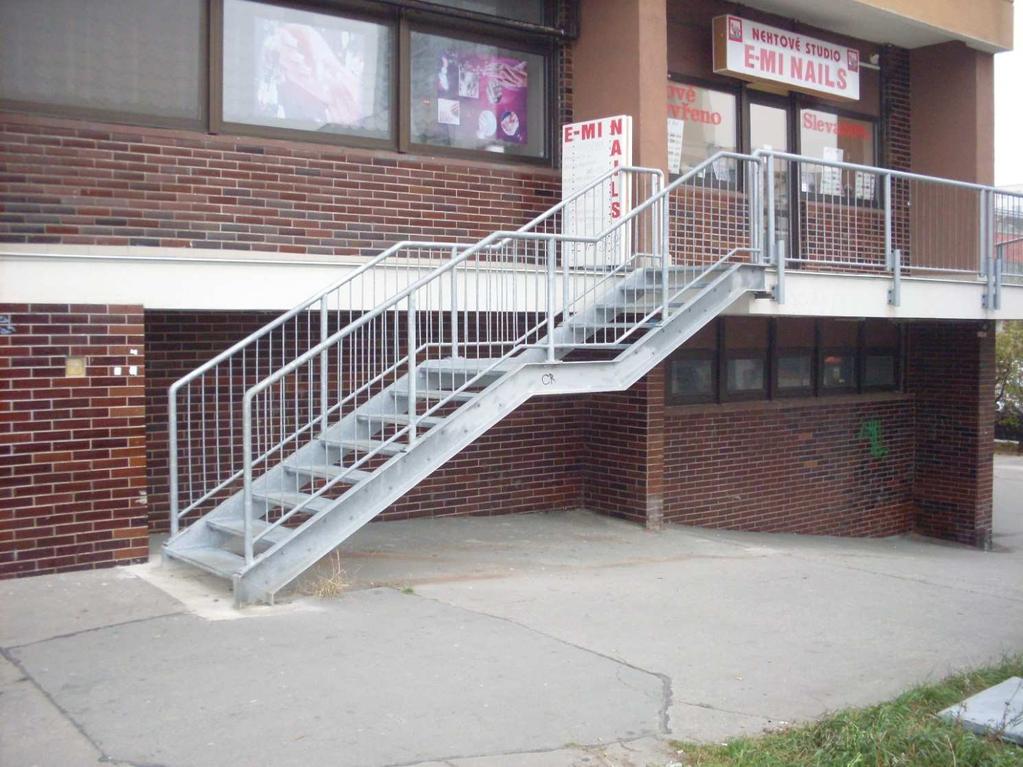

26 Schodnicová schodiště Ocelové schodnicové schodiště
27 Schodnicová schodiště Ocelové schodnicové schodiště s dřevěnými fošnovými stupni

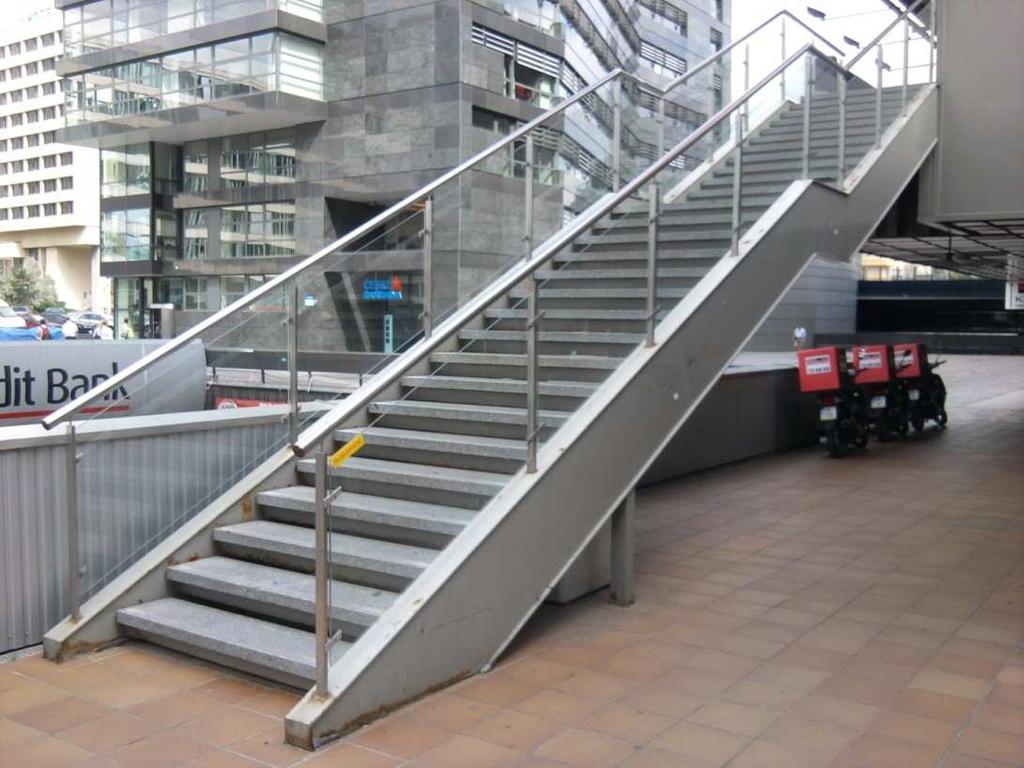

28 Schodnicová schodiště ŽB schodnicové schodiště Příklady konstrukčního řešení
29 Schodnicová schodiště ŽB monolitické schodnicové schodiště Příklady schodišť
30 Schodnicová schodiště ŽB prefabikované schodnicové schodiště
31 Schodnicová schodiště Dřevěné schodnicové schodiště
32 Schodnicová schodiště Dřevěné schodnicové schodiště Návaznost stupnice a podstupnice
33 Schodnicová schodiště Dřevěné schodnicové schodiště
34 Schodnicová schodiště Dřevěné schodnicové schodiště
35 Schodnicová schodiště Dřevěné schodnicové schodiště
36 Schodnicová schodiště Dřevěné schodnicové schodiště
37 Schodnicová schodiště Dřevěné schodnicové schodiště - žebříkové
38 Schodnicová schodiště Schodiště s ocelo-dřevěnými schodnicemi
39 Visutá schodiště Historická schodiště, dnes už se nenavrhují Nezaměňovat s konzolovým schodištěm (jiné statické působení!!!)
40 Visutá schodiště Visuté schodiště s kamennými stupni
41 Visutá schodiště Visuté schodiště s kamennými stupni
42 Visutá schodiště Visuté schodiště s ŽB stupni
43 Zavěšená schodiště
44 Zavěšená schodiště
45 Vertikální komunikace Deskové schodiště
46 Příklady ŽB deskových schodišť Realizace ŽB monolitického deskového schodiště
47 Příklady ŽB deskových schodišť Realizace ŽB monolitického deskového schodiště
48 Příklady ŽB deskových schodišť Dvouramenné ŽB monolitické deskové schodiště

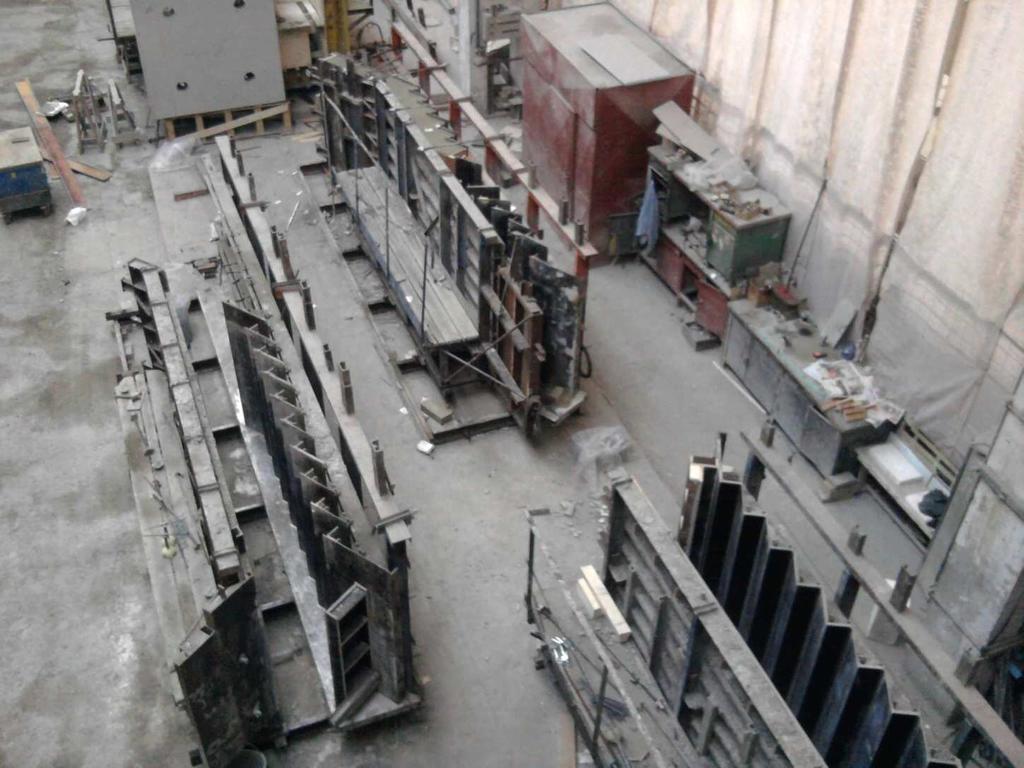

49 Příklady ŽB deskových schodišť Výroba ŽB prefabrikovaného deskového schodiště
50 Příklady ŽB deskových schodišť ŽB prefabrikované deskové schodiště
51 Konstrukční řešení Varianty řešení ŽB deskového schodiště bez viditelných podestových nosníků Viditelné podestové nosníky se u ŽB deskového dvouramenného schodiště dnes již nenavrhují (jen výjimečně). Deska do desky 1x lomenná deska 2x lomenná deska
52 Konstrukční řešení Uložení schodišťových podest na nosné konstrukce budovy Způsob uložení podestových desek na nosné konstrukce budovy vychází z konstrukčního řešení schodiště (viz předchozí strana). Základním problémem je uložení mezipatrové podesty ve skeletových systémech: Schodišťový prostor v ŽB skeletu proto obvykle navrhujeme v návaznosti na ztužující jádro, nebo u ztužující stěny - mezipodesta je v těchto případech uložena na nosné ŽB stěně. Pokud je schodišťový prostor v ŽB skeletu situován mimo nosné stěny, je třeba pro uložení mezipodesty navrhnout doplňující konstrukce: podpůrné ŽB stěny přes ½ výšky podlaží (tyto stěny tvoří spolu s mezipodestou rám tvaru obráceného U ) ŽB monolitická rámová nebo desková táhla = vložený rám s taženými stěnami ŽB prefabrikovaná stěna vložená mezi průvlaky na celou výšku podlaží - pouze u prafabrikovaných skeletů! vložený mezipatrový průvlak (omezuje dispozici!)
53 Řešení detailu styku ramen a podesty Hrany stupňů v jedné rovině Zrcadlo zasahuje do podesty.
54 Řešení detailu styku ramen a podesty Hrany stupňů posunuty o celý jeden stupeň Půdorysný posun ramen.
55 b x h t = ( h + c) cosα α c
56 b x h t = ( h + c) cosα α c
57 Napojení ramen na podestu Spodní hrany desek jsou v jedné přímce - správné řešení
58 Napojení ramen na podestu Spodní hrany desek ramen jsou nad úrovní podesty - přípustné řešení
59 Napojení ramen na podestu Spodní hrany desek ramen jsou v různých polohách - nesprávné řešení
60 Dvojramenné schodiště tvaru L Hrany stupňů u mezipodesty nemohou navazovat! (na fotce je to správně) Minimální vzdálenost hran stupňů musí být 130 mm.
61 Trojramenné ŽB deskové schodiště Hrany stupňů u mezipodesty nemohou navazovat! (stejně jako u schodiště tvaru L )
62 Trojramenné ŽB deskové schodiště Hrany stupňů u mezipodesty nemohou navazovat - posun o celý jeden stupeň
63 Konstrukční řešení Nástupní a výstupní rameno je řešeno jako 1x lomená deska (zahrnující mezipodestu) Prostřední rameno je společně s mezipodestami řešeno jako 2x lomená deska
64 Na přednášku se vztahují autorská práva. Děkuji za pozornost Literatura použitá v prezentaci: [1] Hájek P.: Přednášky KP20, ČVUT v Praze, Fakulta stavební, Praha 2004 [2] ČSN Schodiště a šikmé rampy - Základní požadavky, ÚNMZ, 2010
