1 OCELOVÉ A OCELOBETONOVÉ STROPY
2 Konstrukce ocelových a ocelobetonových stropů nosníkové konstrukce deskové konstrukce OCELOVÉ A OCELOBETONOVÉ STROPY
3 ochrana ocelových konstrukcí před korozí protipožární ochrana a protipožární nástřiky b protipožární obklad c omítka na pletivu d obetonování e vybetonování profilu f protipožární podhled OCELOVÉ A OCELOBETONOVÉ STROPY
4 vedení instalací ve stropní konstrukci OCELOVÉ STROPY

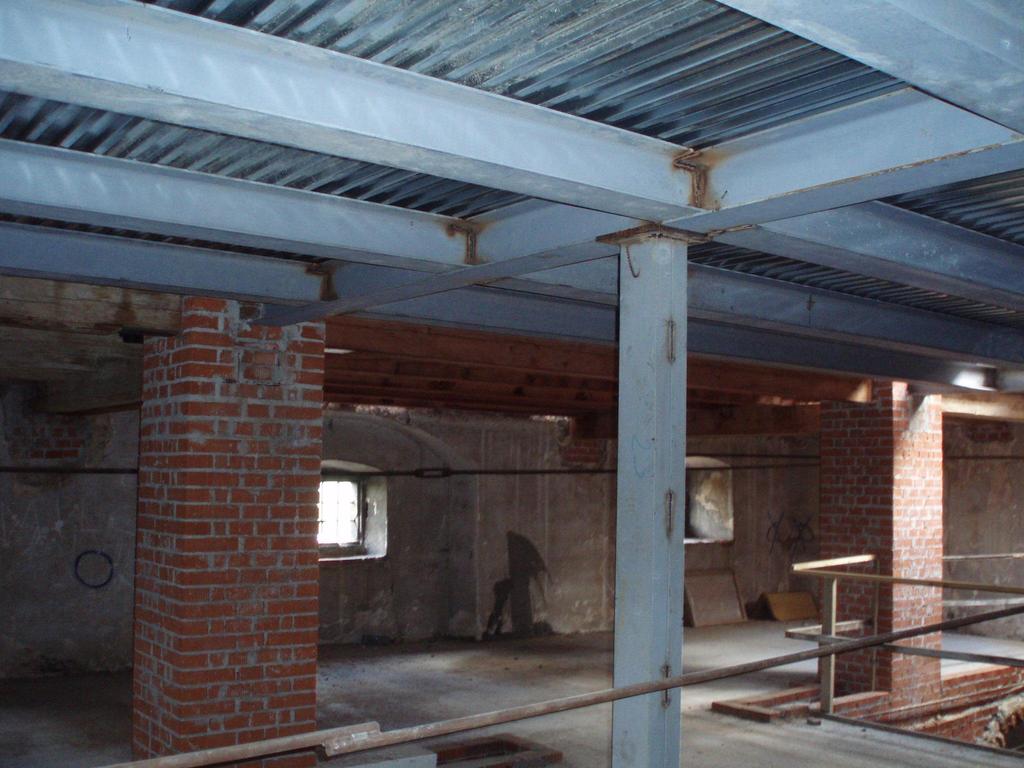

5 OCELOVÉ STROPY Ocelové stropy z válcovaných nosníků poloha stropnic vzhledem k průvlaku OCELOVÉ STROPY
6 Ocelové stropy z válcovaných nosníků a kleneb STROPY S OCELOVÝMI NOSNÍKY

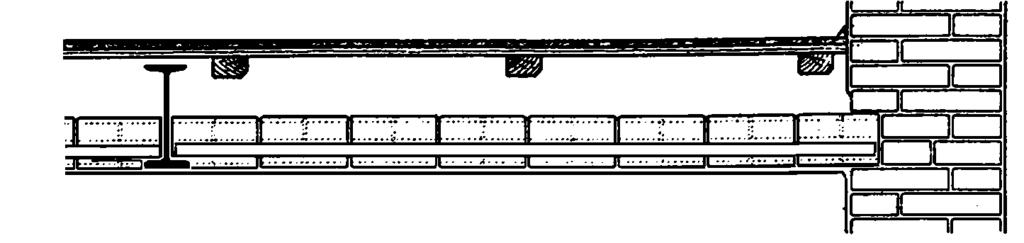

7 Ocelový strop z válcovaných nosníků a cihelných desek Kleinův strop pásová ocel STROPY S OCELOVÝMI NOSNÍKY

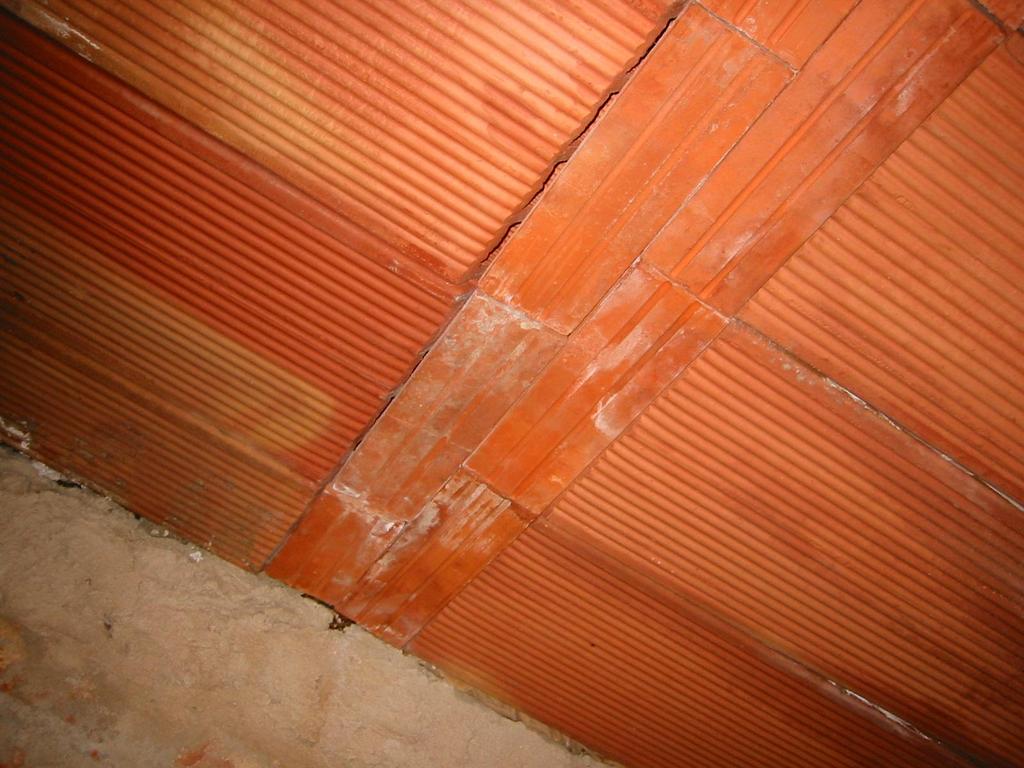

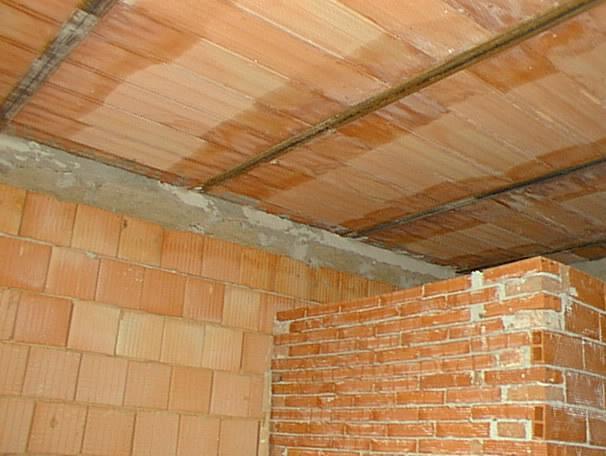

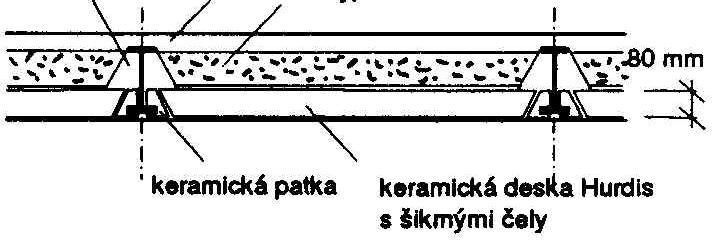

8 Ocelový strop z válcovaných nosníků a keramických desek HURDIS desky HURDIS do patek násyp STROPY S OCELOVÝMI NOSNÍKY
9

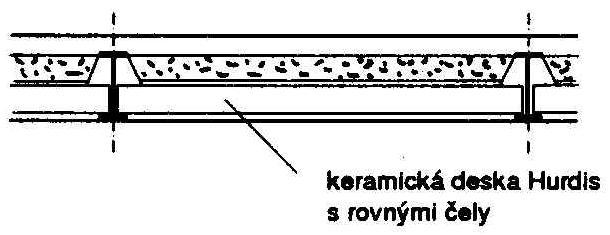

10 Ocelový strop z válcovaných nosníků a keramických desek HURDIS desky HURDIS s rovnými čely STROPY S OCELOVÝMI NOSNÍKY
11 STROPY S OCELOVÝMI NOSNÍKY
12 Ocelový strop z válcovaných nosníků a železobetonových desek STROPY S OCELOVÝMI NOSNÍKY
13
14 STROPY S OCELOVÝMI NOSNÍKY
15 Ocelové stropy z plnostěnných svařovaných a příhradových nosníků Ocelový strop ze svařovaných nosníků STROPY S OCELOVÝMI NOSNÍKY

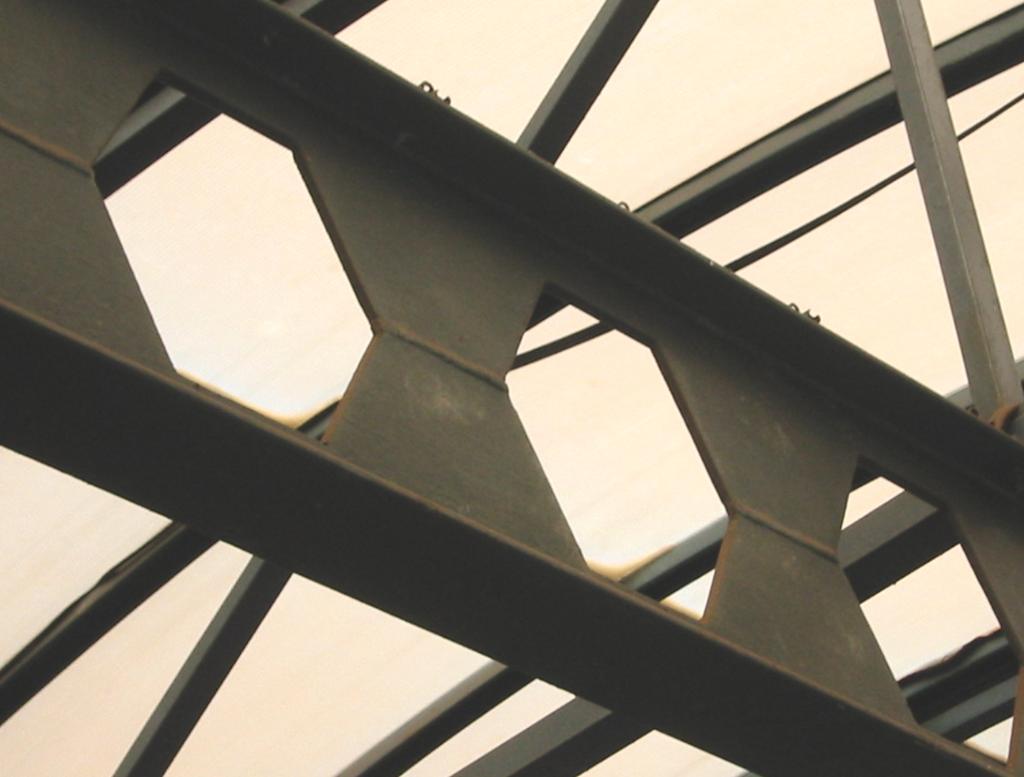

16 Ocelové prolamované nosníky STROPY S OCELOVÝMI NOSNÍKY
17
18 Ocelové stropy z příhradových nosníků STROPY S OCELOVÝMI NOSNÍKY
19 STROPY S OCELOVÝMI NOSNÍKY

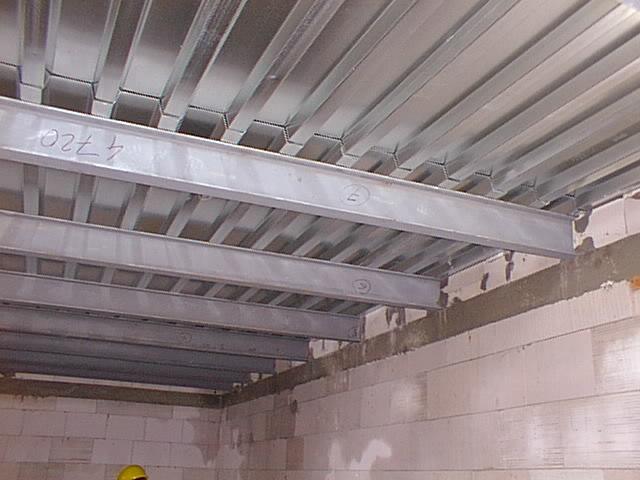

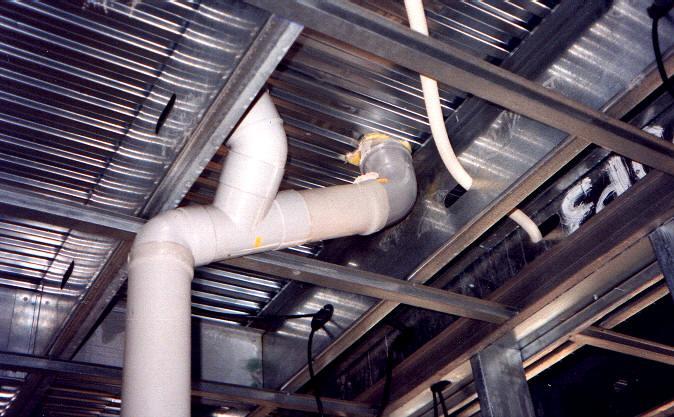

20 Ocelové stropy z nosníků z tenkostěnných plechových profilů OCELOVÉ STROPY
21
22 Ocelové stropy deskové z profilovaných plechů profilované plechy se samosvorným průřezem OCELOVÉ STROPY
23 OCELOVÉ STROPY
24 OCELOVÉ STROPY
25 OCELOBETONOVÉ STROPY Ocelobetonové stropy se spřaženými nosníky spřažení ocelové a betonové části - ocelové trny a zarážky - přivařená betonářská výztuž - výlisky v profilovaném plechu OCELOBETONOVÉ STROPY
26 OCELOBETONOVÉ STROPY

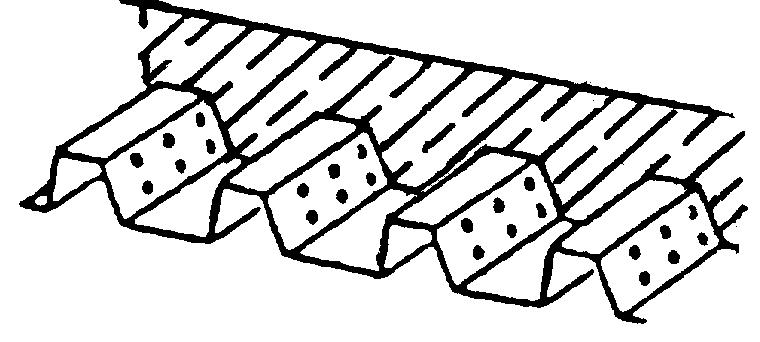

27 Ocelobetonové stropy spřažené deskové z profilovaných plechů OCELOBETONOVÉ STROPY
28 DŘEVĚNÉ STROPY
29 Konstrukce dřevěných stropů deskové (povalové) konstrukce nosníkové konstrukce DŘEVĚNÉ STROPY
30 Konstrukce dřevěných stropů uložení trámů DŘEVĚNÉ STROPY
31 Konstrukce dřevěných stropů kotvení zhlaví trámovými kleštěmi horizontální tuhost dřevěného stropu C C trámové kleště kondenzace! degradace zhlaví trámů!!! DŘEVĚNÉ STROPY
32
33 Rozdělení dřevěných stropů povalové stropy trámové stropy fošnové stropy stropy z lepených, sbíjených a příhradových nosníků DŘEVĚNÉ STROPY

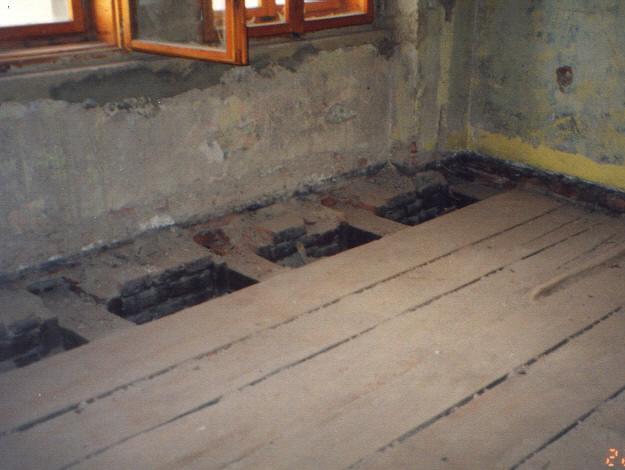

34 Povalové stropy max. doporučený rozpon: 4,5 m (výjimečně až 6 m) DŘEVĚNÉ STROPY
35 Dřevěné trámové stropy max. doporučený rozpon: 5 6,5 m (výjimečně až 9 m) jednoduchý trámový strop 0,8 1,2 m jednoduchý trámový strop s násypem DŘEVĚNÉ STROPY trámové stropy
36

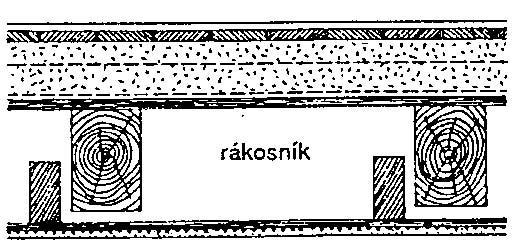

37 trámový strop s omítnutým podhledem a násypem (tzv. polospalná konstrukce ) trámový strop se zapuštěným záklopem trámový strop s rákosníky DŘEVĚNÉ STROPY trámové stropy

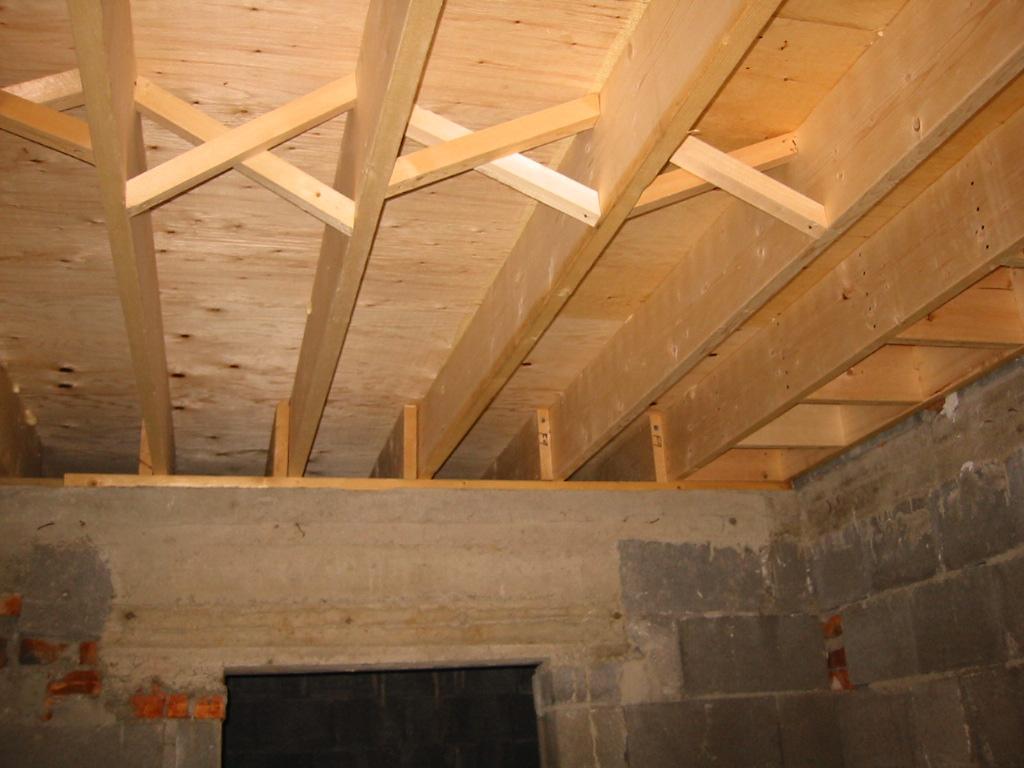

38 Fošnové stropy max. doporučený rozpon: 5 m (výjimečně až 6 m) DŘEVĚNÉ STROPY
39
40

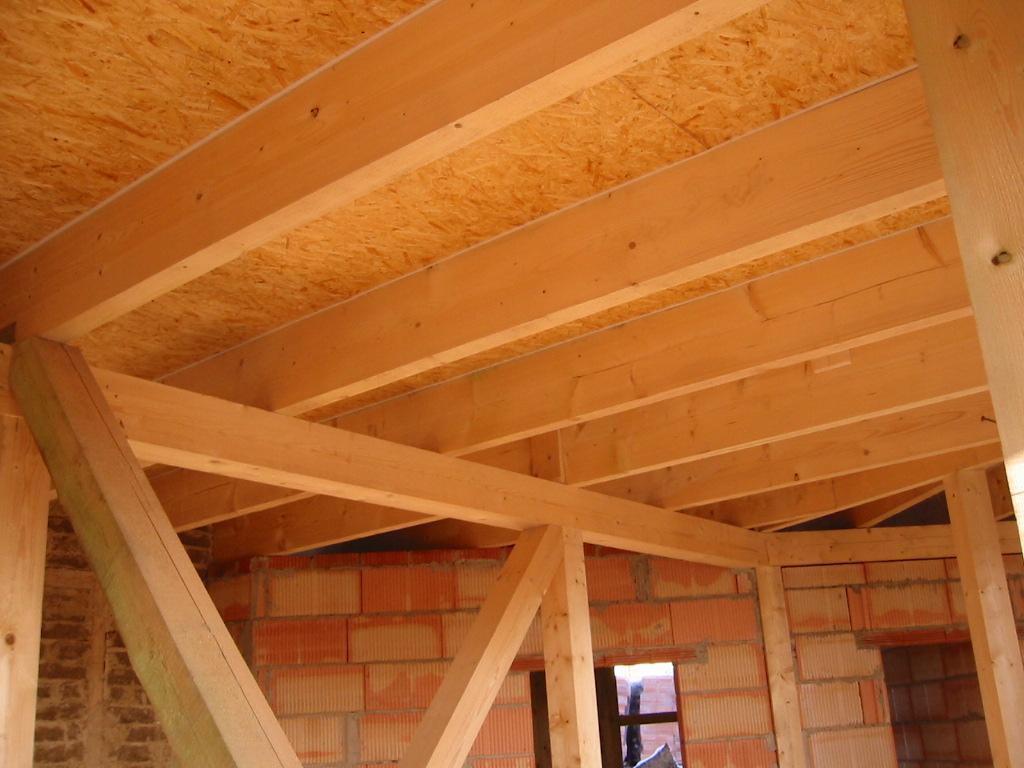

41 Stropy z lepených, sbíjených a příhradových nosníků max. doporučený rozpon: 6 8 m (výjimečně až 9 m) - využití dřeva menších rozměrů - využití levnějšího materiálu v méně namáhaných částech - efektivní tvar průřezu DŘEVĚNÉ STROPY
42 lepené nosníky sbíjené nosníky příhradové nosníky DŘEVĚNÉ STROPY stropy z lepených a příhradových nosníků

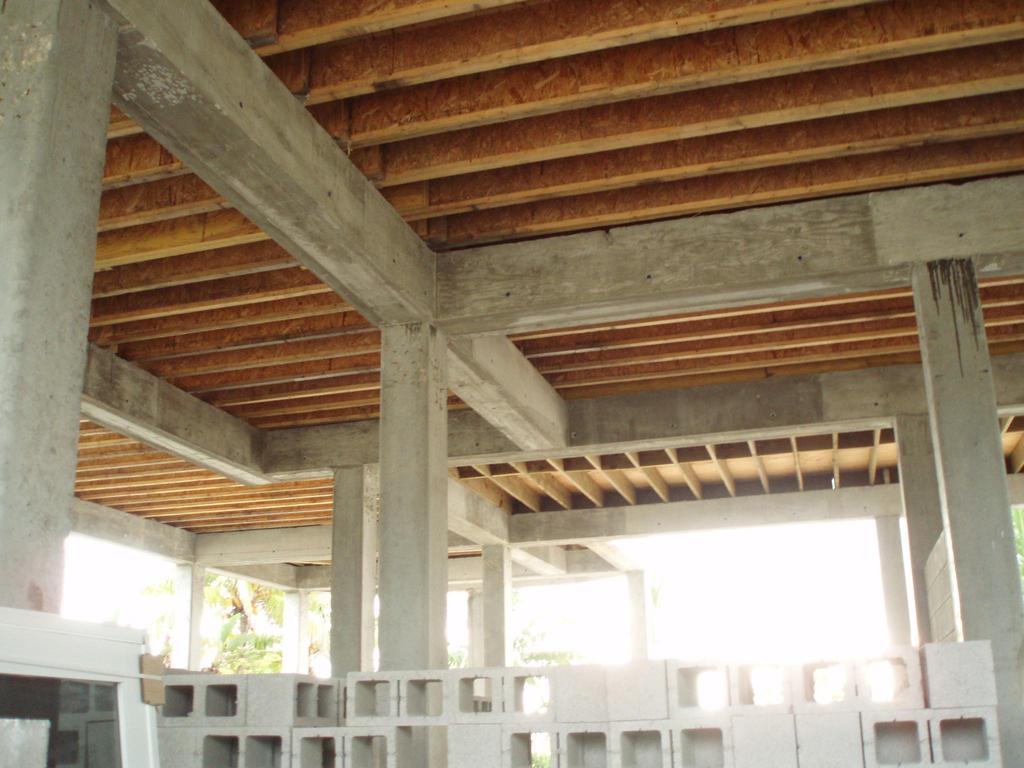

43 KOMBINOVANÉ KONSTRUKCE STROPŮ
44
45
46
47
