1 POZEMNÍ STAVITELSTVÍ II Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice

2 Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů se specifickými vzdělávacími potřebami na Vysoké škole technické a ekonomické v Českých Budějovicích" s registračním číslem CZ.1.07./2.2.00/ Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

3 5.VODOROVNÉ KONSTRUKCE V.- OCELOVÉ A OCELOBETONOVÉ STROPY

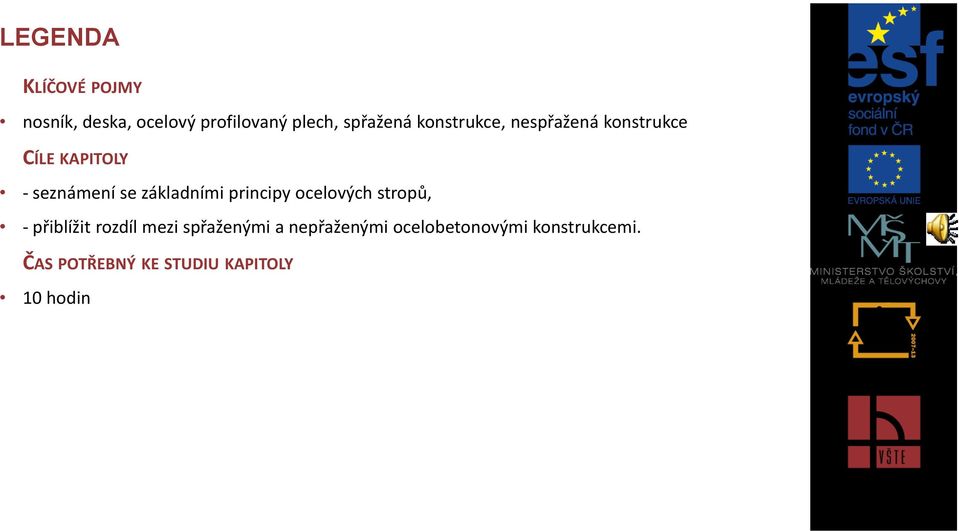

4 LEGENDA KLÍČOVÉ POJMY nosník, deska, ocelový profilovaný plech, spřažená konstrukce, nespřažená konstrukce CÍLE KAPITOLY - seznámení se základními principy ocelových stropů, - přiblížit rozdíl mezi spřaženými a nepřaženými ocelobetonovými konstrukcemi. ČAS POTŘEBNÝ KE STUDIU KAPITOLY 10 hodin

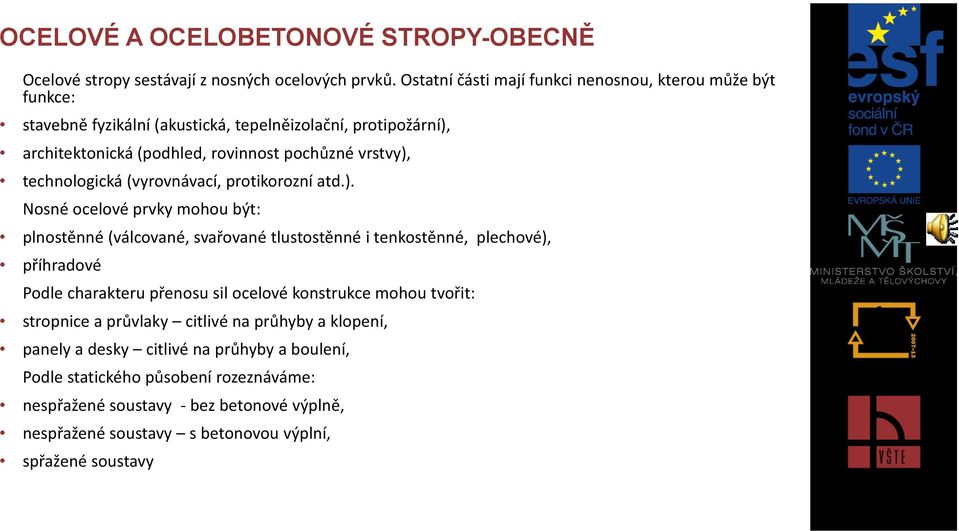

5 OCELOVÉ A OCELOBETONOVÉ STROPY-OBECNĚ Ocelové stropy sestávají z nosných ocelových prvků. Ostatní části mají funkci nenosnou, kterou může být funkce: stavebně fyzikální (akustická, tepelněizolační, protipožární), architektonická (podhled, rovinnost pochůzné vrstvy), technologická (vyrovnávací, protikorozní atd.). Nosné ocelové prvky mohou být: plnostěnné (válcované, svařované tlustostěnné i tenkostěnné, plechové), příhradové Podle charakteru přenosu sil ocelové konstrukce mohou tvořit: stropnice a průvlaky citlivé na průhyby a klopení, panely a desky citlivé na průhyby a boulení, Podle statického působení rozeznáváme: nespřažené soustavy - bez betonové výplně, nespřažené soustavy s betonovou výplní, spřažené soustavy

6 OCELOVÉ A OCELOBETONOVÉ STROPY-OBECNĚ Ocelové stropy lze dělit: podle nosného systému stropu: a) stropy z plechových panelů umístěných na stropnicích, b) stropy z plechových panelů bez stropnic; podle hmotnosti stropu: a) těžký strop s hmotností větší než 3,0 kn.m-2, b) střední strop s hmotností 1,5 2,5 kn.m-2, c) lehký strop s hmotností 0,5 1,0 kn.m-2; podle požárního rizika: a) s malým požárním rizikem: a1) stropy kombinované s betonem (s nosnou či výplňovou funkcí) a2) stropy s protipožárním podhledem a nehořlavou podlahou, a3) stropy s použitím plnostěnných profilů opatřených účinnými protipožárními nátěry b) s velkým požárním rizikem: obvykle tenkostěnné ( plechové) profily či bez účinné protipožární ochrany (bez podhledu, nátěru či nástřiku)

7 5.1. NESPŘAŽENÉ SOUSTAVY Strop z plechových panelů s betonovou výplní uložených na stropnicích Stropnice se obvykle používají pro rozpon cca od 4,8 m do max. 7,2 m. Strop lze zařadit z hlediska hmotnosti mezi střední stropy zvuk je tlumen vrstvami podlahy a podhledu. Strop z plechových panelů s betonovou výplní uložených na stropnicích. VOLDŘICH, F., URBÁNEK, F., VÝBORNÝ, J., PŮBAL, Z., BILL, Z., Progresivní stropní konstrukce. Praha: ČSVA.

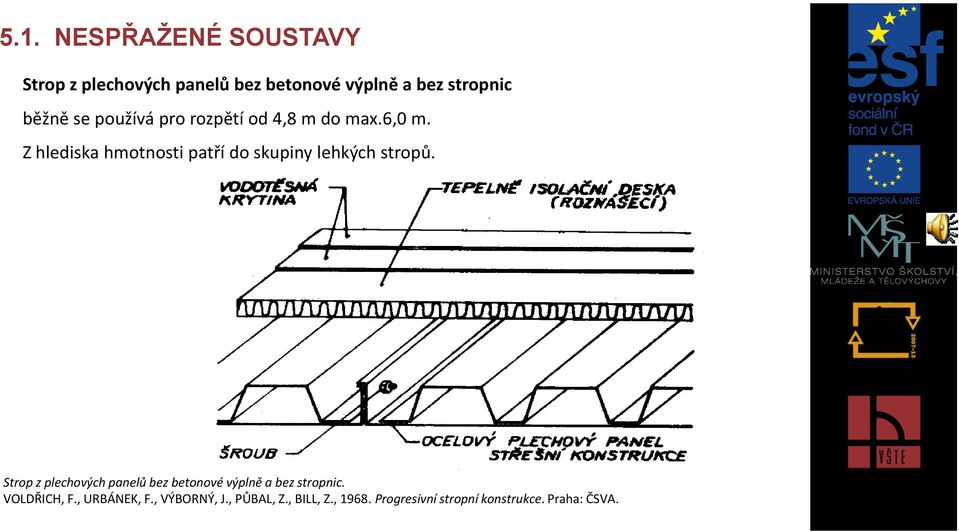

8 5.1. NESPŘAŽENÉ SOUSTAVY Strop z plechových panelů bez betonové výplně a bez stropnic běžně se používá pro rozpětí od 4,8 m do max.6,0 m. Z hlediska hmotnosti patří do skupiny lehkých stropů. Strop z plechových panelů bez betonové výplně a bez stropnic. VOLDŘICH, F., URBÁNEK, F., VÝBORNÝ, J., PŮBAL, Z., BILL, Z., Progresivní stropní konstrukce. Praha: ČSVA.

9 5.1. NESPŘAŽENÉ SOUSTAVY Profily plechových panelů jednoduchého nebo kombinovaného typu. Kombinované typy vznikají svářením jednoduchých profilů v podélných stycích. Profily plechových panelů jednoduchého nebo kombinovaného typu. VOLDŘICH, F., URBÁNEK, F., VÝBORNÝ, J., PŮBAL, Z., BILL, Z., Progresivní stropní konstrukce. Praha: ČSVA.

10 5.1. NESPŘAŽENÉ SOUSTAVY Profily plechových nosníků jednoduchého nebo kombinovaného typu. Kombinované typy vznikají svářením jednoduchých profilů v podélných stycích Profily plechových nosníků jednoduchého nebo kombinovaného typu. VOLDŘICH, F., URBÁNEK, F., VÝBORNÝ, J., PŮBAL, Z., BILL, Z., Progresivní stropní konstrukce. Praha:ČSVA.

11 5.1. NESPŘAŽENÉ SOUSTAVY Příčný řez ocelovým plechovým stropem bez stropnic a bez betonové výplně s lehkou plovoucí podlahou Příčný řez ocelovým plechovým stropem bez stropnic a bez betonové výplně s lehkou plovoucí podlahou. VOLDŘICH, F., URBÁNEK, F., VÝBORNÝ, J., PŮBAL, Z., BILL, Z., Progresivní stropní konstrukce. Praha: ČSVA.

12 5.1. NESPŘAŽENÉ SOUSTAVY Příčný řez ocelovým plechovým stropem bez stropnic a bez betonové výplně s lehkou plovoucí podlahou a kontaktním podhledem. Kontaktní podhled je ovlivňován průhybem plechových panelů. VOLDŘICH, F., URBÁNEK, F., VÝBORNÝ, J., PŮBAL, Z., BILL, Z., Progresivní stropní konstrukce. Praha: ČSVA.

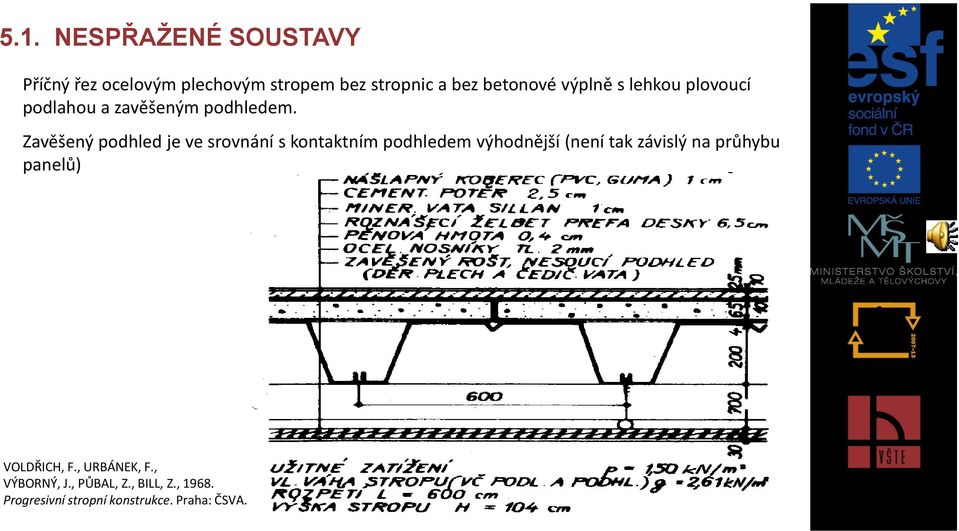

13 5.1. NESPŘAŽENÉ SOUSTAVY Příčný řez ocelovým plechovým stropem bez stropnic a bez betonové výplně s lehkou plovoucí podlahou a zavěšeným podhledem. Zavěšený podhled je ve srovnání s kontaktním podhledem výhodnější (není tak závislý na průhybu panelů) VOLDŘICH, F., URBÁNEK, F., VÝBORNÝ, J., PŮBAL, Z., BILL, Z., Progresivní stropní konstrukce. Praha: ČSVA.

14 5.1. NESPŘAŽENÉ SOUSTAVY Příčný řez nespřaženým ocelovým plechovým stropem bez stropnic s lehkou betonovou výplní a zavěšeným podhledem. VOLDŘICH, F., URBÁNEK, F., VÝBORNÝ, J., PŮBAL, Z., BILL, Z., Progresivní stropní konstrukce. Praha: ČSVA.

15 5.1. NESPŘAŽENÉ SOUSTAVY Příčný řez nespřaženým dvouvrstvým ocelovým plechovým stropem bez stropnic s lehkou betonovou výplní a zavěšeným podhledem, vhodným pro vedení instalačních rozvodů. VOLDŘICH, F., URBÁNEK, F., VÝBORNÝ, J., PŮBAL, Z., BILL, Z., Progresivní stropní konstrukce. Praha: ČSVA.

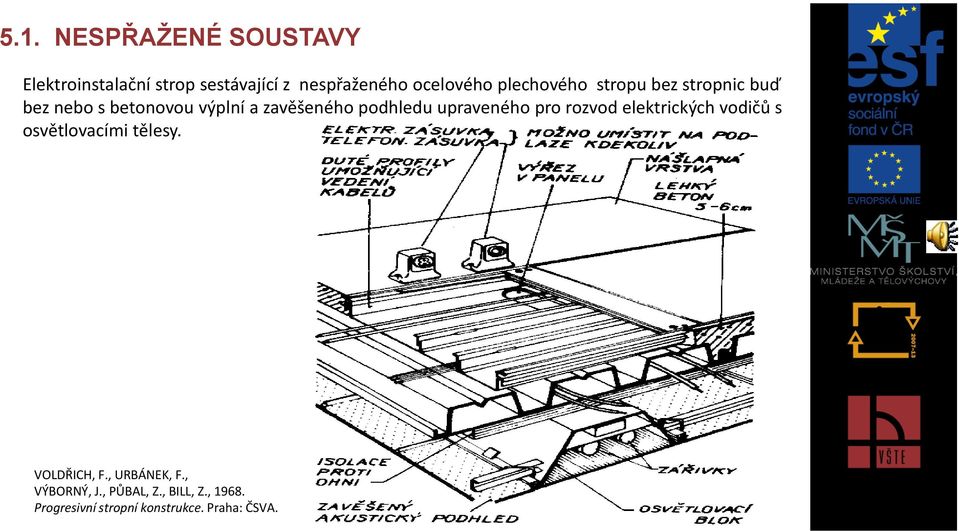

16 5.1. NESPŘAŽENÉ SOUSTAVY Elektroinstalační strop sestávající z nespřaženého ocelového plechového stropu bez stropnic buď bez nebo s betonovou výplní a zavěšeného podhledu upraveného pro rozvod elektrických vodičů s osvětlovacími tělesy. VOLDŘICH, F., URBÁNEK, F., VÝBORNÝ, J., PŮBAL, Z., BILL, Z., Progresivní stropní konstrukce. Praha: ČSVA.

17 5.2. SPŘAŽENÉ SOUSTAVY Spřažený plechový strop s betonovou výplní a se stropnicemi u ocelového skeletu Spřažený plechový strop s betonovou výplní. VOLDŘICH, F., URBÁNEK, F., VÝBORNÝ, J., PŮBAL, Z., BILL, Z., Progresivní stropní konstrukce. Praha: ČSVA.

18 5.2. SPŘAŽENÉ SOUSTAVY Princip spřažení ocelové stropnice s tlačenou betonovou deskou. Varianty spojů ocelového nosníku s betonovou deskou s použitím ocelových kotvících prvků.

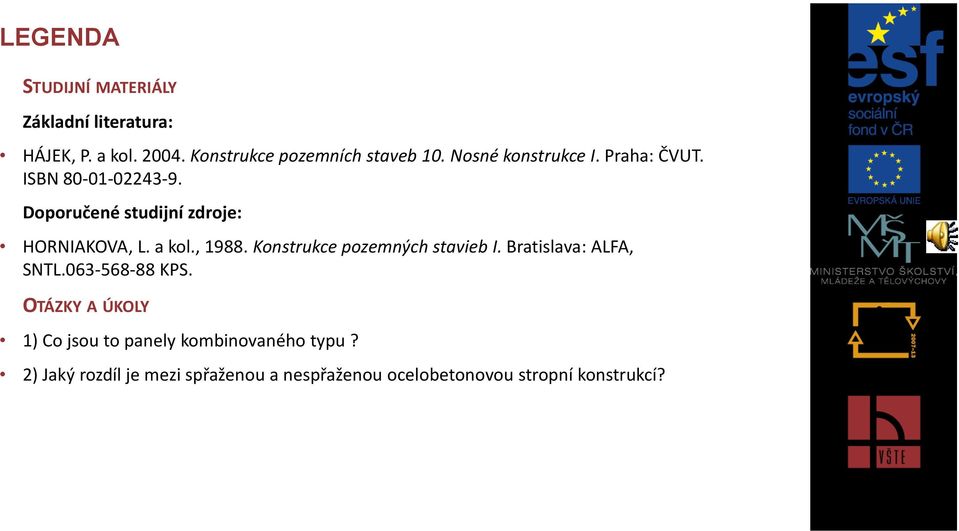

19 LEGENDA STUDIJNÍ MATERIÁLY Základní literatura: HÁJEK, P. a kol Konstrukce pozemních staveb 10. Nosné konstrukce I. Praha: ČVUT. ISBN Doporučené studijní zdroje: HORNIAKOVA, L. a kol., Konstrukce pozemných stavieb I. Bratislava: ALFA, SNTL KPS. OTÁZKY A ÚKOLY 1) Co jsou to panely kombinovaného typu? 2) Jaký rozdíl je mezi spřaženou a nespřaženou ocelobetonovou stropní konstrukcí?

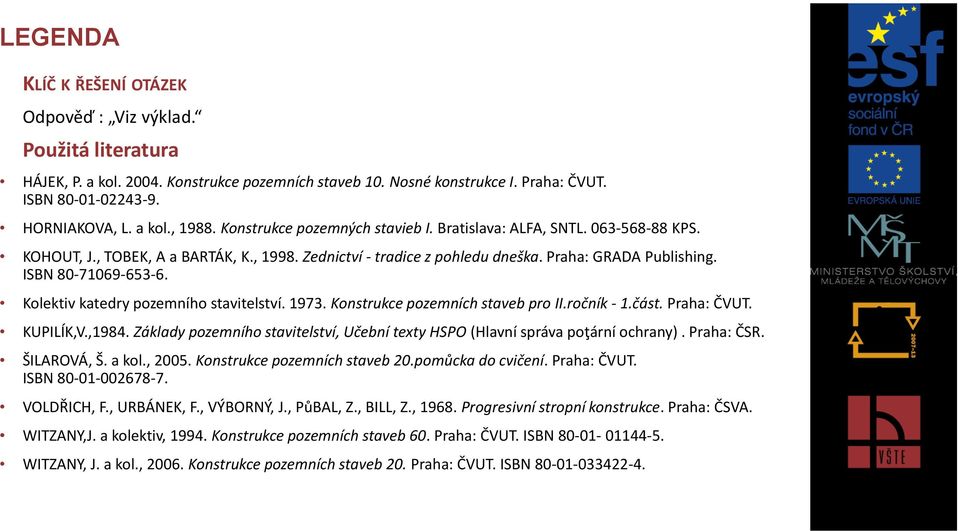

20 LEGENDA KLÍČ K ŘEŠENÍ OTÁZEK Odpověď : Viz výklad. Použitá literatura HÁJEK, P. a kol Konstrukce pozemních staveb 10. Nosné konstrukce I. Praha: ČVUT. ISBN HORNIAKOVA, L. a kol., Konstrukce pozemných stavieb I. Bratislava: ALFA, SNTL KPS. KOHOUT, J., TOBEK, A a BARTÁK, K., Zednictví - tradice z pohledu dneška. Praha: GRADA Publishing. ISBN Kolektiv katedry pozemního stavitelství Konstrukce pozemních staveb pro II.ročník - 1.část. Praha: ČVUT. KUPILÍK,V.,1984. Základy pozemního stavitelství, Učební texty HSPO (Hlavní správa poţární ochrany). Praha: ČSR. ŠILAROVÁ, Š. a kol., Konstrukce pozemních staveb 20.pomůcka do cvičení. Praha: ČVUT. ISBN VOLDŘICH, F., URBÁNEK, F., VÝBORNÝ, J., PůBAL, Z., BILL, Z., Progresivní stropní konstrukce. Praha: ČSVA. WITZANY,J. a kolektiv, Konstrukce pozemních staveb 60. Praha: ČVUT. ISBN WITZANY, J. a kol., Konstrukce pozemních staveb 20. Praha: ČVUT. ISBN
