1 Skenery řady i5x50 Příručka nastavení skenování pro aplikace ISIS A-61849_cs

2

3 Obsah Použití ovladače ISIS...1 Nástroj pro ověření skenování...1 Spuštění nástroje pro ověření skenování...1 Tlačítka panelu nástrojů nástroje pro ověření skenování...2 Konfigurace nastavení obrázku...4 Karta Hlavní...6 Karta Rozvržení...8 Dialogové okno Oblast skenování...9 Karta Zpracování obrázku Karta Automaticky zjistit barvu...14 Karta Filtrace...16 Karta Úpravy...19 Karta Pozadí...21 Karta Vyplnění okrajů obrazu...23 Karta Zjištění prázdného obrázku...24 Karta Čtení čárových kódů...26 Konfigurace nastavení skeneru...28 Karta Skener...29 Karta Zjištění podání více listů...35 Karta Popisovač...40 Tabulka formátů popisovače...47 Karta Indexování...48 Karta Dávka/Oprava...53 Karta Oprava...56 Karta Stohování...58 Doporučené konfigurace pro použití možnost Stohování...60 Karta Protokol...64 Karta Ladit...65 Karta O aplikaci...66 Konfigurace nastavení třídění...67 Pořadí pravidel třídění...68 Karta Obecné třídění...69 Podání více listů...69 Velikost...69 Okno Nastavení třídění podle velikosti...70 Karta Třídění podle čárového příkazu...71 Okno Nastavení třídění podle čárového příkazu...72 Karta Třídění podle čárového kódu...74 Okno Nastavení třídění podle čárového kódu...76 Kritéria pravidla čárového kódu...76 Kritéria třídění podle čárového kódu...78 A-61849_cs/ISIS Říjen 2016 i

4

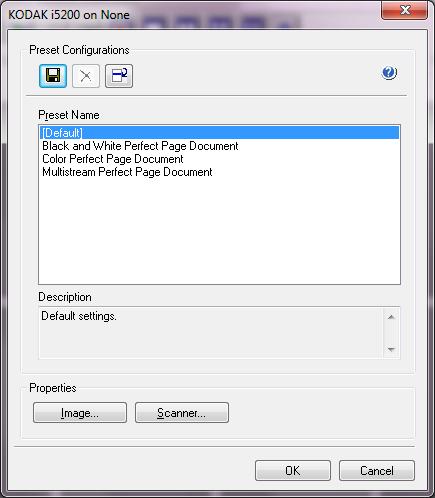

5 Použití ovladače ISIS V této příručce naleznete postupy pro použití ovladače ISIS a popisy všech funkcí. Stejné funkce by měly být dostupné v uživatelském rozhraní používané aplikace pro skenování. Tato příručka popisuje výchozí uživatelské rozhraní ovladače ISIS. Vaše aplikace může změnit uživatelské rozhraní ovladače ISIS, aby lépe vyhovovalo svému účelu. Pokud poskytovatel aplikace přizpůsobil rozhraní ovladače ISIS, nemusí výchozí konfigurace obrazovky odpovídat popisu v této příručce. Nástroj pro ověření skenování Spuštění nástroje pro ověření skenování Uživatelské rozhraní nástroje pro ověření skenování (SVT) je užitečná diagnostická aplikace od společnosti Kodak Alaris Inc. Umožňuje přístup ke všem funkcím skeneru a je dobrým prostředkem k ověření správné funkce skeneru. Nástroj pro ověření skenování umožňuje ověřit funkci skeneru s použitím datového zdroje TWAIN/TWAINDSM a ovladače ISIS. 1. Vyberte možnosti Start > Programy > Kodak > Document Imaging > i5x50 > SVT Diagnostics.. 2. V nastavení Typ ovladače vyberte možnost ISIS a v nastavení Ovladač vyberte možnost Kodak Scanner i5x50 Scanner. Tato možnost je dostupná, jen pokud je ve složce 32bitových systémů Windows soubor PIXDFLTN.DLL. Zobrazí se dialogové okno Nástroj pro ověření skenování. A-61849_cs/ISIS Říjen

6 Tlačítka panelu nástrojů nástroje pro ověření skenování Tlačítka panelu nástrojů SVT obsahují tyto funkce: Nastavení zobrazí uživatelské rozhraní vybraného ovladače. Spustit skenování naskenuje dokumenty ve vstupní zdviži. Naskenovat jednu stránku naskenuje pouze jednu stránku. Zastavit skenování ukončí relaci skenování. Změnit/otevřít ovladač zavře aktuálně otevřený ovladač a zobrazí okno Volba ovladače. Cíl umožňuje vybrat adresář pro ukládání naskenovaných obrázků a názvy jejich souborů. Tato možnost je dostupná pouze vpřípadě, že je vybrána možnost Uložit obrázky do souborů. Odstranit odstraní vybraný obrázek. Licenční kód zobrazí okno Licenční kód. Režim bez zobrazení obrázku zavře okno Prohlížeč obrázků (nebudou zobrazeny žádné obrázky). Režim zobrazení jednoho obrázku zobrazí vždy pouze jeden obrázek. Režim zobrazení dvou obrázků zobrazí dva obrázky najednou. Režim zobrazení čtyř obrázků zobrazí čtyři obrázky najednou. Režim zobrazení osmi obrázků zobrazí osm obrázků najednou. Nastavení TWAIN zobrazí okno nastavení TWAIN. Uložit protokol slouží k ukládání protokolovacích souborů. O aplikaci zobrazí okno O aplikaci. Na hlavní obrazovce nástroje pro ověření skenování klikněte na ikonu Nastavení. 2 A-61849_cs/ISIS Říjen 2016

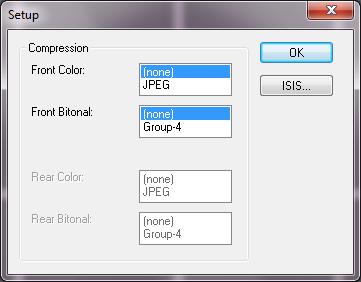

7 Zobrazí se dialogové okno Nastavení. 3. Klikněte na možnost ISIS. Zobrazí se dialogové okno Předvolené konfigurace. V tomto dialogovém okně naleznete seznam uložených nastavení ovladače. Můžete uložit, odstranit nebo importovat předem připravená nastavení. Nebo můžete vybrat již nadefinované nastavení nebo nastavení, které chcete upravit. 4. Klikněte na položku Obrázek a nakonfigurujte nastavení spojená s obrázkem. Následující části obsahují popisy a postupy pro konfiguraci nastavení obrázku. Postupy pro konfiguraci skeneru naleznete v části Konfigurace nastavení skeneru. Postupy pro konfiguraci třídění naleznete v části Konfigurace nastavení třídění. A-61849_cs/ISIS Říjen

8 Konfigurace nastavení obrázku Hlavní okno ovladače ISIS poskytuje sadu výchozích karet pro konfiguraci obrázků. Můžete vybrat každou z těchto karet a provést volby podle svých požadavků na skenování. Tato část popisuje výchozí rozhraní ovladače ISIS (jak je zobrazeno v nástroji pro ověření skenování). Vaše hostitelská aplikace může rozhraní změnit a některé karty se nemusí zobrazovat nebo se zmenší počet zobrazených možností. POZNÁMKA: Volby Režim obrázku a Přepínač čárového příkazu jsou k dispozici na všech kartách obrázku (tzn. Hlavní, Rozvržení, Zpracování obrázku atd.). Režim obrázku vyberte jednu z následujících možností: Normální u dokumentu je obvykle vytvořen jeden obrázek pro přední a jeden pro zadní stranu. Tuto možnost vyberte, pokud chcete, aby přední a zadní strana byly samostatné obrázky. Sloučený tuto možnost vyberte, pokud chcete mít jeden obrázek, který obsahuje přední i zadní stranu dokumentu. Sloučení obrázku má následující možnosti: Přední strana nahoře, Přední strana dole, Přední strana vlevo nebo Přední strana vpravo. Kamera Volby v seznamu Kamera představují dostupné strany obrázku (přední a zadní), na kterých lze individuálně definovat hodnoty pro zpracování obrázků. Dostupné možnosti: Přední obrázek č. 1, Přední obrázek č. 2, Zadní obrázek č. 1 a Zadní obrázek č. 2. Ovladače skeneru Kodak umožňují ovládat nastavení kamery nezávisle. Některá nastavení budou použita pouze na černobílé obrázky, jiná budou použita na barevné obrázky nebo na obrázky ve stupních šedi. 4 A-61849_cs/ISIS Říjen 2016

9 Režim vyberte jednu z následujících možností: - Černobíle: pokud chcete, aby elektronický obrázek reprezentoval všechny prvky dokumentu v černé nebo bílé barvě. - Stupně šedi: pokud chcete, aby byl elektronický obrázek vytvořen ze škály různých odstínů šedé od černé po bílou. - Barevně: chcete-li, aby váš elektronický obrázek byl barevný. - Automaticky zjistit stupně šedi: nastaví automatické zjištění barvy pro stupně šedi. Další informace naleznete v části Karta Automatické zjištění barvy. - Automaticky zjistit barvu: nastaví automatické zjištění barvy barevného obrázku. Další informace naleznete v části Karta Automatické zjištění barvy. Přepnout opravu Znamená, že chcete pro skener určit, zda je dokument barevný, ve stupních šedi nebo černobílý, a to pomocí dokumentu přepnutí opravy. Vypnout: Nebudou použity žádné opravy. Přední strana: Přepne se pouze strana, která rozpozná list opravy. Obě strany: Oprava bude rozpoznána na přední i zadní straně. Tlačítka: Tlačítka v dolní části okna platí pro všechny karty: Kopírovat: Tato funkce je dostupná pouze při skenování oboustranných dokumentů. Tlačítko Kopírovat nabízí pohodlný způsob, jak nakonfigurovat nastavení barevných obrázku, obrázků ve stupních šedi nebo černobílých obrázků na jedné straně a tato nastavení přenést na druhou stranu. Pokud například zvýrazníte a nastavíte možnost Přední obrázek č. 1, můžete pomocí tlačítka Kopírovat duplikovat tato nastavení na Zadní obrázek č. 1. OK: Uloží hodnoty nastavené na všech kartách. Storno: Zavře dialogové okno bez uložení změn. Nápověda: Zobrazí nápovědu online k možnostem dostupným ve vybraném okně. Výchozí: Obnoví hodnoty na všech kartách na výchozí nastavení. A-61849_cs/ISIS Říjen

10 Karta Hlavní Karta Hlavní nabízí následující možnosti. Počet bodů na palec (dpi) nebo rozlišení Určuje rozlišení skenování, které velkou měrou určuje kvalitu naskenovaného obrázku. Čím vyšší je rozlišení, tím je lepší reprodukce. Skenováním ve vyšším rozlišení však také dojde k prodloužení doby skenování a ke zvětšení velikosti souboru. V rozevíracím seznamu vyberte hodnotu rozlišení. Výchozí hodnota je 200 dpi. Dostupná rozlišení jsou: 100, 150, 200, 240, 250, 300, 400, 500 a 600 dpi. Oříznutí Umožňuje nasnímání části skenovaného dokumentu. Všechny možnosti oříznutí lze použít u barevných obrázků či obrázků ve stupních šedi i u černobílých obrázků. Oříznutí přední a zadní strany jsou nezávislá, u skenování duálního proudu se však musí na stránce shodovat oříznutí barevné/oříznutí ve stupních šedi a černobílé oříznutí. Ke každému obrázku může být přiřazena pouze jedna možnost oříznutí. Automaticky: Na základě okrajů obrázku dynamicky upraví okno pro oříznutí u dokumentů různých velikostí. Agresivní: Eliminuje veškerá přetrvávající černá ohraničení na všech okrajích obrázku. Aby bylo možno dosáhnout tohoto efektu, může dojít k tomu, že dojde ke ztrátě malé části obrazových dat na okraji dokumentu. Pevně stanovené pro transport: (používá se pro dávky dokumentů stejné velikosti) umožňuje určit oblast, která má být obrazově zpracována. Oříznutí Pevně stanovené pro transport se používá ve spojení s velikostí papíru a rozvržením stránky a předpokládá podávání dokumentů na střed. Pokud nepoužíváte podávání na střed, musíte skenování definovat pomocí karty Rozvržení.Další informace naleznete dále v této příručce v části Karta Rozvržení. 6 A-61849_cs/ISIS Říjen 2016

11 Relativní podle dokumentu: (zpracování zóny): (Používá se pro dávky dokumentů stejné velikosti). Zpracování typu zóna je plovoucí okno pro pevně stanovené oříznutí (zóna) umístěné v relativní vzdálenosti od levého horního rohu dokumentu. Tato funkce umožňuje vybrat oblast dokumentu, která má být doručena buď v barevném formátu/ve formátu ve stupních šedi, nebo v černobílém formátu (může být definováno samostatné okno pro černobílý nebo barevný formát/formát ve stupních šedi). Pro přední a zadní obrázek mohou být vybrány odlišné parametry. Tuto možnost lze použít ve spojení s automatickým oříznutím, kdy je požadováno samostatné uložení barevné oblasti / oblasti ve stupních šedi a černobílé oblasti. Tuto funkci lze využít v aplikacích, kde se fotografie, podpis, vytlačený vzor nebo pečeť vyskytují pro danou aplikaci ve stále stejné oblasti (tuto malou oblast můžete chtít zobrazit barevně/ve stupních šedé a zbytek černobíle). Chcete-li definovat zónu, vyberte kartu Rozvržení. Binarizace Tyto možnosti se používají pro obrázky ve stupních šedi a jejich výstupem jsou černobílé elektronické obrázky. Jejich účinnost závisí na schopnosti oddělit informace z popředí od informací na pozadí i v případě, že stínování nebo barvy pozadí nejsou jednotné a že se informace z popředí se liší tmavostí a kvalitou barev. Různé typy dokumentů lze naskenovat pomocí stejných parametrů pro zpracování obrázků a jejich výsledkem mohou být výborně naskenované obrázky. ithresholding: Umožňuje skeneru dynamicky vyhodnotit každý dokument k určení optimální mezní hodnoty a vytvoření obrázku nejvyšší kvality. To umožňuje skenovat smíšené sady dokumentů s různou kvalitou (např. vybledlý text, stínovaná pozadí nebo barevná pozadí) pomocí jediného nastavení, aniž by bylo nutné dokumenty třídit. Při použití možnosti ithresholding, můžete upravit pouze nastavení Kontrast. Pevné zpracování (FP): Používá se pro černobílé dokumenty a jiné dokumenty s vysokým kontrastem. Pokud je vybrána možnost Pevné zpracování, můžete upravit pouze nastavení Jas. Proměnlivá mez (ATP): Oddělí informace z popředí obrázku (např. text, grafiku, čáry atd.) od informací na pozadí (např. bílé nebo jiné pozadí barvy papíru). Při použití možnosti Proměnlivá mez můžete upravit nastavení Jas a Kontrast. Tuto možnost použijte při skenování dokumentů podobného typu. Mezní hodnota (Jas) Tato možnost je k dispozici, když vyberete možnost Pevné zpracování nebo Proměnlivá mez (ATP). Umožňuje změnit černobílý obrázek na tmavší nebo světlejší. Čím vyšší je mezní hodnota, tím je obrázek tmavší. Pomocí posuvníku vyberte hodnotu v rozsahu 0 až 255. Výchozí hodnota je 90. Kontrast Upravuje, kolik nevýrazných podrobností bude vidět na výstupním obrázku. Čím vyšší hodnota kontrastu, tím více nevýrazných čar bude vidět na obrázku. Čím nižší hodnota kontrastu, tím čistší (s méně podrobnostmi) bude výstupní obrázek. Pokud je nastaven příliš vysoký kontrast, mohou se na výstupním obrázku objevit čáry nebo černé oblasti, které tam nechcete. Pokud je nastaven příliš nízký kontrast, na výstupním obrázku se nemusí objevit některé znaky nebo čáry. Vyberte hodnotu kontrastu v rozsahu -50 až 50. Výchozí hodnota je 50. A-61849_cs/ISIS Říjen

12 Karta Rozvržení Karta Rozvržení nabízí následující možnosti. Velikost stránky Výchozí velikost stránky je nastavena při prvním výběru skeneru. Pomocí rozevíracího seznamu můžete zvolit různé velikosti stránky. Velikost stránky by měla být nastavena na možnost Maximum skeneru, jestliže používáte volby oříznutí Automaticky nebo Agresivní. Orientace obrázku Na výšku: Zobrazí orientaci obrázku ve tvaru na výšku výška větší než šířka. Na šířku: Zobrazí orientaci obrázku ve tvaru na šířku šířka větší než výška. Automaticky: Skener provede analýzu každého dokumentu, určí, jak byl podán, a otočí obrázek tak, aby měl správnou orientaci. - Automaticky výchozí 90: Skener provede analýzu obsahu každého dokumentu, určí, jak byl dokument podán, a otočí obrázek tak, aby měl správnou orientaci. Nemůže-li skener určit, jak byl dokument podán, otočí obrázek o 90 stupňů. - Automaticky výchozí 180: Skener provede analýzu obsahu každého dokumentu, určí, jak byl dokument podán, a otočí obrázek tak, aby měl správnou orientaci. Nemůže-li skener určit, jak byl dokument podán, otočí obrázek o 180 stupňů. - Automaticky výchozí 270: Skener provede analýzu obsahu každého dokumentu, určí, jak byl dokument podán, a otočí obrázek tak, aby měl správnou orientaci. Nemůže-li skener určit, jak byl dokument podán, otočí obrázek o 270 stupňů. 8 A-61849_cs/ISIS Říjen 2016

13 Orientace stránky Umožňuje vybrat způsob vložení dokumentů do skeneru Nejprve horní okraj, Nejprve dolní okraj, Nejprve levý okraj nebo Nejprve pravý okraj. Oblast skenování Zobrazí dialogové okno Oblast skenování. Možnosti nastavení Oblast skenování jsou pro obrázky dostupné pouze tehdy, je-li možnost oříznutí nastavena na hodnotu Pevně stanovené pro přepravu nebo Relativní podle dokumentu. Další informace naleznete následující v části Dialogové okno Oblast skenování. Dialogové okno Oblast skenování Dialogové okno Oblast skenování umožňuje definovat množství obrazových dat, jaké bude vráceno hostiteli. POZNÁMKA: Vyberte požadovaný Režim kamery (např. Přední obrázek č. 1, Přední obrázek č. 2, Zadní obrázek č. 1 nebo Zadní obrázek č. 2). Chcete-li zobrazit dialogové okno Oblast skenování, vyberte tlačítko Oblast skenování na kartě Rozvržení. A-61849_cs/ISIS Říjen

14 POZNÁMKA: Dialogové okno Oblast skenování je dostupné pouze v případě, že je na kartě Hlavní vybrána možnost Pevně stanovené pro přepravu nebo Relativní podle dokumentu. Velikost stránky Výchozí velikost stránky je nastavena při prvním výběru skeneru. Pomocí rozevíracího seznamu můžete zvolit různé velikosti stránky. POZNÁMKA: Velikost stránky se objevuje také na kartě Rozvržení. Pokud provedete změnu v dialogovém okně Oblast skenování, zobrazí se stejné volby na kartě Rozvržení a naopak. Rozvržení stránky Na výšku: Zobrazí orientaci obrázku ve tvaru na výšku výška větší než šířka. Na šířku: Zobrazí orientaci obrázku ve tvaru na šířku šířka větší než výška. Oblast Přichytit: Povolením této možnosti zajistíte, že rozměry oblasti náhledu bude možné měnit pouze o pevný krok 0,3175 cm (1/8 palce). Tato možnost není dostupná v režimu Pixely. X: Vzdálenost mezi levým koncem skeneru a levým okrajem oblasti skenování. Y: Vzdálenost mezi horním koncem dokumentu a horním koncem oblasti skenování. Šířka: Určuje šířku oblasti skenování. Výška: Určuje výšku oblasti skenování. Jednotky Vyberte, zda chcete tuto oblast definovat pomocí jednotek pixely, palce nebo centimetry. 10 A-61849_cs/ISIS Říjen 2016

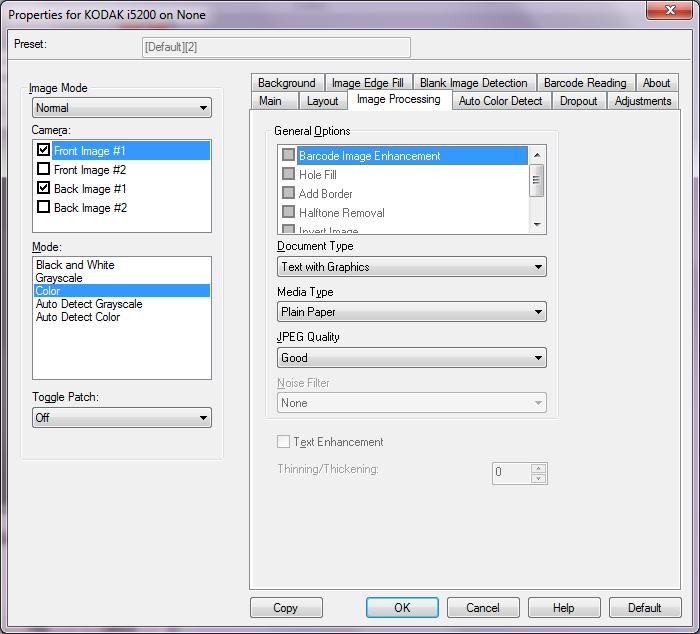

15 Karta Zpracování obrázku Karta Zpracování obrázku poskytuje následující možnosti Obecné možnosti POZNÁMKA: V závislosti na vybrané volbě Oříznutí nemusí být některé možnosti k dispozici. Vylepšení obrázku čárového kódu: Umožňuje nakonfigurovat skener, aby optimalizoval čárové kódy pro čtení ve vaší aplikaci. Skener automaticky v černobílém obrázku vyhledá jednorozměrné a dvourozměrné čárové kódy a použije speciální zpracování obrázku pro čárové kódy, aby je po skenování bylo možné snadněji přečíst. Funkce Vylepšení obrázku čárového kódu neovlivňuje čtení čárových kódů, které je umožněno pro ovladač ISIS, protože funkce čtení čárových kódů Kodak Alaris je prováděna při zpracování obrázku pomocí dat ve stupních šedi s vysokým rozlišením. Výplň perforace: Umožňuje vyplnit perforace u okrajů dokumentu. Mezi vyplňované typy děr (perforací) patří: kulaté, obdélníkové a nepravidelně tvarované (například dvojité děrování nebo díry s mírným natržením, ke kterému došlo při vyjímání dokumentu z pořadače). POZNÁMKA: Funkci Vyplňování děr nezapínejte při skenování fotografií. Přidat ohraničení: Umožňuje přidat pevné množství ohraničení na levý, pravý, horní a spodní okraj obrázku. Odebrání polotónů: Vylepší obrázky, které obsahují text nebo obrázky s bodovou maticí se stínovaným nebo barevným pozadím, které využívá polotónové rastry, a účinně omezí šum způsobený polotónovým rastrem. A-61849_cs/ISIS Říjen

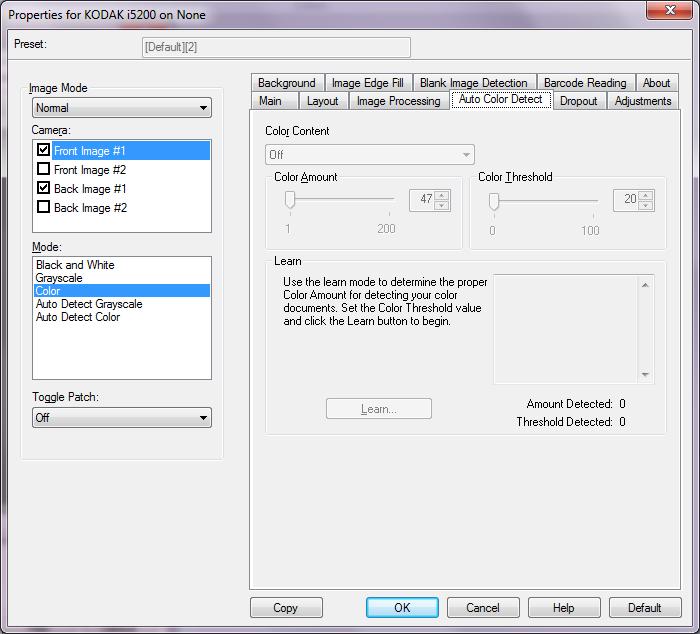

16 Obrátit obrázek: Umožňuje vybrat způsob uložení černých pixelů v obrázku. Ve výchozím nastavení jsou černé pixely uloženy jako černé a bílé jako bílé. Chcete-li, aby byly černé pixely uloženy jako bílé a bílé jako černé, zaškrtněte tuto možnost. POZNÁMKA: Tuto možnost může být vhodné změnit také v případě, že aplikace špatně zpracovává data obrázku a ukládá obrázky opačně, než očekáváte. Narovnat: Automaticky narovná dokumenty v rozmezí ±0,3 stupně od zaváděcího okraje dokumentu. Funkce Narovnat dokáže zjistit zkosení až do úhlu 45 stupňů a opravit úhel až do 24 stupňů při rozlišení 200 dpi nebo až 10 stupňů zkosení při rozlišení 300 dpi. POZNÁMKA: Chcete-li zabránit ztrátě dat, musí se všechny čtyři rohy dokumentu nacházet uvnitř dráhy papíru. Typ dokumentu Text: Pokud dokumenty, které chcete skenovat, obsahují většinou text. Text s grafikou: Pokud dokumenty, které chcete skenovat, obsahují kombinaci textu, obchodní grafiky (sloupcové grafy, výsečové grafy atd.) a čárové grafiky. Text s fotografiemi: Pokud dokumenty, které chcete skenovat, obsahují kombinaci textu a fotografií. Fotografie: Pokud dokumenty, které chcete skenovat, obsahují především fotografie. Typ textury Umožňuje výběr typu skenovaného papíru textury/ gramáže. Dostupné jsou tyto možnosti: Běžný papír, Tenký papír, Lesklý papír, Kartón a Časopis. Kvalita JPEG (Joint Photographic Editor Group) Pokud jste vybrali kompresi JPEG, vyberte jednu z možností kvality: Koncept: Maximální komprese, nejmenší obrázky. Dobrá: Průměrná komprimace, přijatelná kvalita obrázků. Lepší: Poměrně malá komprimace, dobrá kvalita obrázků. Nejlepší: Minimální komprimace, velmi dobrá kvalita obrázků. Vynikající: Nejmenší komprimace, největší obrázky. 12 A-61849_cs/ISIS Říjen 2016

17 Filtr šumu Žádný Osamocený pixel: Snižuje náhodný šum tím, že převede ojedinělý černý pixel na bílý v případě, že je zcela obklopen bílými pixely, a naopak převodem bílého na černý v případě, že je zcela obklopen černými pixely. Většinové pravidlo: Nastavuje každý pixel na základě pixelů, kterými je obklopen. Pixel bude bílý v případě, že většina okolních pixelů je bílá, a naopak. Pozadí: Vyhledá a analyzuje oblasti pozadí obrázku (tzn. oblasti bez textu) a snižuje náhodný šum, který může mít velikost několika pixelů. Vylepšení textu Umožňuje konfigurovat skener tak, aby zlepšil vzhled textu. Tuto možnost zapněte, pokud je na dokumentu převážně text a znaky nejsou spojité nebo hladké. Tato možnost zlepšuje čitelnost tisku matice teček a vylepšuje znaky s nízkou kvalitou v případě nedostatečné velikosti písma či rozlišení. POZNÁMKY: Tato možnost nemusí mít na malá písma žádný vliv a při použití funkce Ztenčení/ztučnění se může snížit její účinnost. Pokud je písmo příliš malé nebo v případě nedostatečného rozlišení, může tato možnost způsobit vyplnění znaků. Ztenčení/ztučnění Umožňuje, aby řádky a znaky vypadaly tenčí nebo tučnější. Při snížení hodnoty tohoto nastavení budou řádky a znaky tenčí/menší. Při zvýšení tohoto nastavení budou řádky a znaky tučnější/větší. Výchozí hodnota je 0, žádné ztenčení ani ztučnění. A-61849_cs/ISIS Říjen

18 Karta Automaticky zjistit barvu Karta Automaticky zjistit barvu nabízí následující možnosti. Obsah barvy Vypnuto: Toto je výchozí nastavení. Nebude zjišťován žádný barevný obsah. Nízká: Dokumenty, které vyžadují pouze malé množství barvy na to, aby byly uloženy jako barevné obrázky nebo obrázky ve stupních šedi. Používá se pro snímání dokumentů, v nichž převládá černý text a malá loga, nebo které obsahují malé množství zvýrazněného textu nebo malých barevných fotografií. Střední: Dokumenty, které ve srovnání s možností Nízká vyžadují více barvy, než budou uloženy jako barevné obrázky nebo obrázky ve stupních šedi. Vysoké: Dokumenty, které ve srovnání s možností Střední vyžadují více barvy, než budou uloženy jako barevné obrázky nebo obrázky ve stupních šedi. Používá se u dokumentů, které obsahují středně velké až velké barevné fotografie, na rozdíl od dokumentů obsahujících běžný černý text. Fotografie s neutrálními barvami mohou vyžadovat úpravy hodnot Mezní hodnota barvy nebo Množství barvy, aby mohly být správně snímány. 14 A-61849_cs/ISIS Říjen 2016

19 Vlastní: Umožňuje ručně upravit nastavení Množství barvy nebo Mezní hodnota barvy. POZNÁMKA: Při nastavování hodnot nastavení Automaticky zjistit barvu se doporučuje začít možností Střední a naskenovat typickou sadu úloh. Pokud bylo příliš mnoho dokumentů vráceno jako barevné / ve stupních šedi (nikoli černobílé), změňte nastavení na možnost Vysoká a opakujte spuštění úlohy. Pokud bylo příliš málo dokumentů vráceno jako barevné / ve stupních šedi (nikoli černobílé), změňte nastavení na možnost Nízká a opakujte spuštění úlohy. Pokud žádná z těchto možností neposkytuje požadovaný výsledek, můžete výběrem možnosti Vlastní ručně upravit nastavení Množství barvy nebo Mezní hodnota barvy. Množství barvy: Jedná se o množství barvy, které musí být v dokumentu přítomno, než bude dokument uložen jako barevný nebo ve stupních šedi. Čím vyšší je hodnota nastavení Množství barvy, tím je vyžadováno více barevných pixelů. Platné hodnoty se pohybují v rozsahu 1 až 200. Mezní hodnota barvy: Jedná se o mezní hodnotu nebo intenzitu barvy (tj. bledě modrá vs. tmavě modrá), při které bude daná barva zahrnuta do výpočtu množství barvy. Vyšší hodnota znamená, že bude vyžadována intenzivnější barva. Platné hodnoty se pohybují v rozsahu 0 až 100. Zjistit: Umožňuje vypočítat nastavení na základě naskenovaných typických barevných dokumentů. Než vyberete možnost Zjistit, vložte do zdviže vstupního zásobníku alespoň 5 typických barevných dokumentů. Tyto dokumenty budou naskenovány a analyzovány a bude vypočteno doporučené Množství barvy. POZNÁMKA: Posuvníky Množství barvy a Mezní hodnota barvy budou aktualizovány automaticky. Pokud tyto hodnoty u dané sady úloh neposkytují požadované výsledky, pravděpodobně bude nutné ručně upravit nastavení Mezní hodnota barvy. A-61849_cs/ISIS Říjen

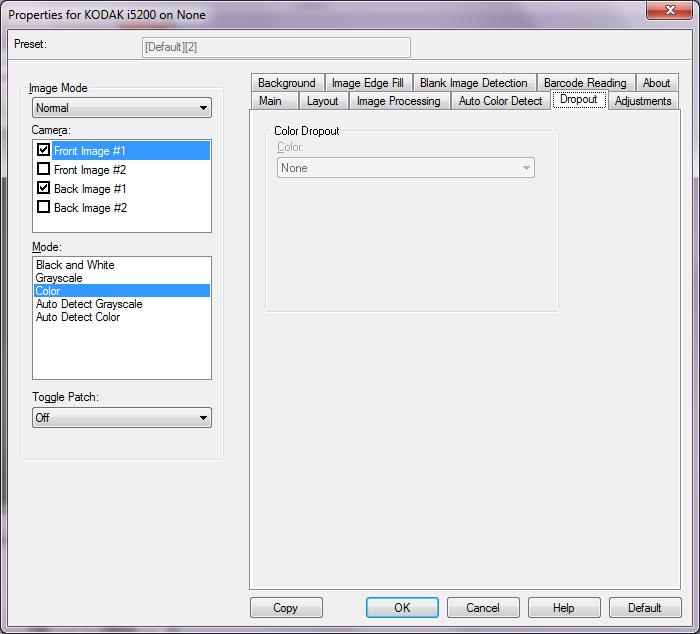

20 Karta Filtrace Karta Vypustit poskytuje následující možnosti. Vypuštění barvy: Tato možnost se používá k vyloučení pozadí formuláře, takže v elektronickém obrázku jsou zahrnuta pouze zadaná data (např. budou odstraněna pole a čáry formuláře). U černobílých obrázků mají tato nastavení vliv na verzi dokumentu ve stupních šedi, jejíž analýzou skener vytváří černobílý elektronický obrázek. Barva: Vyberte požadovanou barvu pro vypuštění. - Žádný - Více: Vypustí všechny barvy kromě tmavých odstínů (např. černý nebo tmavě modrý inkoust). Tato funkce bude u každého naskenovaného obrázku provádět analýzu barev a počet barev sníží na maximálně 5. Mohou být vybrány libovolné barvy ze škály více než 16 miliónů barev. Jezdcem Agresivita upravte barvu. Tato funkce je jedinečná v tom, že analyzuje každou skenovanou stránku. Není třeba vybírat, které barvy se mají vypustit. Možnost Vícebarevné je dostupná pro výstup ve stupních šedi. - Převládající: Vypustí převládající barvu. Tuto možnost použijte, i když mají všechny formuláře stejnou barvu, protože vypustí širší rozsah jednotlivých barev. Tato možnost také představuje dobrou volbu, pokud máte několik formulářů a každý z nich má jednu barvu formuláře, protože můžete smíchat tyto formuláře do jediné dávky. - Červená - Zelená - Modrá - Oranžová - Oranžová a červená 16 A-61849_cs/ISIS Říjen 2016

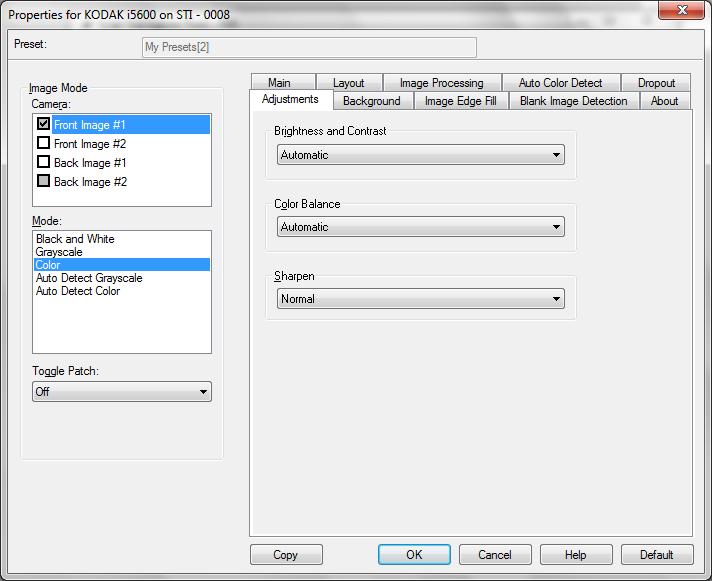

21 Agresivita: Umožňuje upravit míru, nakolik jsou barvy vypouštěny. Hodnoty se pohybují v rozmezí -10 až 10. Výchozí hodnota je 0. Tato možnost je k dispozici jen v případě, že volba Barva je nastavena na možnost Vícebarevné nebo Převládající. POZNÁMKY: Všechny možnosti Filtrace barvy jsou dostupné v případě, že pro volbu Režim vyberete možnost Černobílá. Skenování ve stupních šedi lze pomocí dostupných možností Červená, Zelená, Modrá, Oranžová a Oranžová a červená. Vypuštění barev není při barevném skenování dostupné. Následující hodnoty Pantone pro červenou, zelenou a modrou barvu by měly zajistit dobrý výkon funkce pro vypuštění barvy. Tyto hodnoty byly stanoveny pomocí standardní příručky Pantone Matching System Colors (bez povrchové úpravy, 175řádkový obraz). Pokud není pozadí použitého dokumentu jasně bílé, mohou být výsledky odlišné. Doporučujeme použít funkci ithresholding. Pokud funkce ithresholding nezajistí přijatelné výsledky pro vypuštění barvy, poskytne větší kontrolu nad binarizací nastavení kvality převodu ATP. Následující seznam obsahuje přehled barev, které lze použít s možnostmi vypuštění červené, zelené a modré barvy. Vypuštění červené barvy 144U 150U 151U 1485U 1495U 1505U Oranžová 156U 021 U 157U 158U 1555U 1565U 1575U 1585U 162U 163U 164U 165U 1625U 1635U 1645U 1655U 169U 170U 171U 172U 176U 177U 178U Teplá 179U 1765U červená U 1775U 1785U 1788U 1767U 1777U 1787U Červená 182U 032U 183U 184U 185U 186U 189U 190U 191U 192U 1895U 1905U 1915U 1925U 196U 197U 198U 199U 200U 203U 204U 205U 206U 210U 211U 212U 213U 217U 218U 219U Rubínová 223U 224U 225U červená U 226U 230U 231U 232U Rodaminová 236U 237U 238U červená U 239U 240U 2365U 2375U 2385U 2395U 2405U 243U 244U 245U 246U 247U 250U 251U 252U Nachová U 253U 256U 257U 2562U 2572U 2582U 2563U 2573U 2567U 263U 264U 2635U 2645U 236U 2365U 2375U 243U 244U 245U 250U 251U 256U 257U 2562U 2572U 2582U 2563U 2567U 263U 264U 2635U 2645U 1375U A-61849_cs/ISIS Říjen

22 Vypuštění zelené barvy 106U 107U 108U 109U 113U 114U 115U 120U 121U 122U 1205U 1215U 127U 134U 135U 1345U 148U 317U 3245U 331U 332U 333U 337U 3375U 3385U 3395U 344U 345U 351U 352U 353U 358U 359U 360U 365U 366U 367U 368U 372U 373U 374U 375U 376U 379U 380U 381U 382U 386U 387U 388U 389U 390U 393U 394U 395U 396U 397U 3935U 3945U 3955U 3965U 317U 3294U Vypuštění modré barvy 317U 3245U 236U 2365U 2375U 243U 244U 245U 250U 251U 256U 257U 2562U 2572U 2582U 2563U 2567U 263U 264U 2635U 2645U 236U 2365U 2375U 243U 244U 245U 250U 251U 256U 257U 2562U 2572U 2582U 2563U 2567U 263U 264U 265U 266U 2635U 2645U 2655U 270U 271U 272U 2705U 2715U 2725U 2706U 2716U 2726U 2707U 2717U 2727U 2708U 2718U 2728U 277U 278U 279U 283U 284U 285U 290U 291U 292U 293U 2905U 2915U 2925U 2935U 297U 298U 299U 300U 2975U 2985U 2995U 3005U 304U 305U 306U Procesní 310U 311U 312U 313U modrá U 3105U 3115U 3125U 317U 318U 319U 324U 3242U 3252U 3245U 18 A-61849_cs/ISIS Říjen 2016

23 Karta Úpravy Karta Úpravy poskytuje následující možnosti. Jas a kontrast Žádný Automatické: Automaticky upraví každý obrázek. Ruční: Umožňuje nastavit konkrétní hodnoty, které budou použity pro všechny obrázky. - Jas: Slouží ke změně množství bílé barvy v barevných obrázcích nebo v obrázcích ve stupních šedi. Hodnoty se pohybují v rozmezí -50 až 50. Výchozím nastavením je hodnota 0. - Kontrast: Slouží k zostření nebo zjemnění obrázku. Hodnoty se pohybují v rozmezí -50 až 50. Výchozím nastavením je hodnota 0. Vyvážení barev: K dispozici jsou tyto možnosti: (žádné) Ruční Automaticky Automaticky pokročilé Pokud vyberete možnost Ruční, můžete upravovat hodnoty Červená, Zelená a Modrá přetažením jezdce doleva nebo doprava, zadáním hodnoty do textového pole nebo pomocí šipek nahoru a dolů. Červená Změní množství červené barvy v barevných obrázcích. Zelená Slouží ke změně množství zelené barvy v barevných obrázcích. Modrá Slouží ke změně množství modré barvy v barevných obrázcích. A-61849_cs/ISIS Říjen

24 Pokud vyberete možnost Automaticky, skener provede analýzu dokumentů za účelem dosažení nejvyšší možné kvality. Automaticky pokročilé: Pro pokročilé uživatele, kteří chtějí dále upravit tuto možnost. Pomocí jezdce Agresivita můžete upravit míru určení vyvážení barev. Hodnoty mohou být v rozmezí -2 až 2. Zaostřit: Zvýší kontrast hran v obrázku. Žádný Normální Vysoká Výrazné Odfiltrování pruhů: Umožňuje nakonfigurovat skener tak, aby z obrázků odfiltroval svislé pruhy. Tyto pruhy jsou čáry, které se mohou objevit na obrázku, ale které nebyly v původním dokumentu. Mohou být způsobeny nečistotami na dokumentu (špína, prach nebo roztřepené hrany) nebo nedodržením doporučených čisticích postupů pro váš skener. Upravte míru filtrování pruhů posunutím jezdce v rozmezí -2 až 2. Výchozí hodnota je A-61849_cs/ISIS Říjen 2016

25 Karta Pozadí Karta Pozadí obsahuje následující možnosti. POZNÁMKA: Možnosti na kartě Pozadí nejsou k dispozici pro černobílý režim. Vyhlazování pozadí Použití této možnosti pro dokumenty nebo formuláře s barevným pozadím pomůže vytvořit obrázky s jednotnější barvou pozadí. Tato možnost vylepšuje kvalitu obrázku a snižuje velikost souboru. POZNÁMKA: Možnost Vyhlazování pozadí byste neměli používat u fotografií. Předtím Potom Žádný Automatické: Vyhladí až tři barvy pozadí. Automaticky pokročilé: Pro pokročilé uživatele, kteří chtějí dále upravit možnost Automaticky. - Agresivita Umožňuje upravit rozsah, ve kterém je určováno pozadí. Hodnoty se pohybují v rozmezí -10 až 10. Zvýraznění popředí: Pomocí této možnosti zvýrazníte popředí dokumentů nebo formulářů (např. text, čáry atd.). Pokud možnost Zvýraznění popředí aktivujete, bude šedá i neutrální barvy tmavší. A-61849_cs/ISIS Říjen

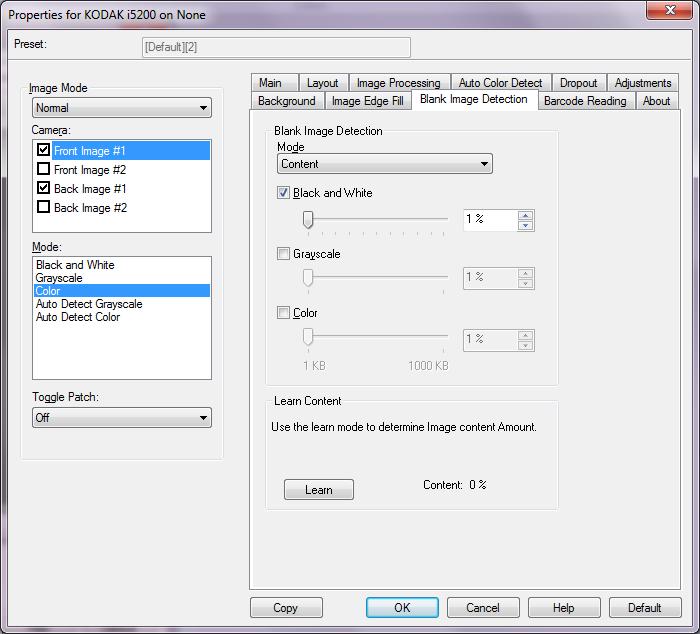

26 POZNÁMKA: Možnost Zvýraznění popředí byste neměli používat u fotografií. Předtím Potom Žádný Automaticky: Zvýrazní celé popředí. Automaticky pokročilé: Pro pokročilé uživatele, kteří chtějí dále upravit možnost Automaticky. - Agresivita Umožňuje upravit rozsah, ve kterém je určováno popředí. Hodnoty mohou být v rozmezí -10 až A-61849_cs/ISIS Říjen 2016

27 Karta Vyplnění okrajů obrazu Karta Vyplnění okrajů obrázku obsahuje následující možnosti. Vyplnění okrajů obrázku: Vyplní okraje konečného elektronického obrázku tak, že oblast pokryje vybranou barvou. Barva výplně: - Žádný - Automatické: Skener automaticky vyplní okraje obrázku překrytím barvou z jejich okolí. - Automaticky včetně trhlin: Skener kromě výplně okrajů vyplní i trhliny podél okrajů předlohy. - Bílá - Černá Režim rámečku: Pokud vyberte možnost Černá nebo Bílá, můžete zadat velikost rámečku, který chcete vyplnit. Vyplní rovnoměrné množství vybrané barvy z rozevíracího seznamu Vyplnění okrajů obrázku na všech stranách obrázku. Pokud není vybrán Režim rámečku, můžete vybrat hodnotu v oblastech Levá, Pravá, Horní a Dolní (strany skenovaného obrázku) pro vyplnění černou nebo bílou barvou. POZNÁMKA: Při použití této možnosti buďte opatrní, abyste nezadali příliš vysokou hodnotu, protože by mohlo dojít k vyplnění dat, která chcete ponechat. A-61849_cs/ISIS Říjen

28 Karta Zjištění prázdného obrázku Karta Zjištění prázdného obrázku listů poskytuje následující možnosti. Zjištění prázdného obrázku: Umožňuje nakonfigurovat skener tak, aby aplikaci pro skenování nepředával prázdné obrázky. Vyberte mezní velikost obrázku (kb). Obrázky s nižší hodnotou budou považovány za prázdné. Obrázky, jejichž velikost bude menší než vybrané číslo, nebudou vytvořeny. Pokud použijete tuto možnost, musíte určit velikost prázdného obrázku pro každý typ obrázku (Černobílý, Ve stupních šedi a Barevný), který chcete odstranit. Pokud do těchto polí nezadáte hodnoty, budou ponechány všechny obrázky. Vypnout: Aplikaci pro skenování jsou předány všechny obrázky. Velikost: Obrázky budou považovány za prázdné v závislosti na velikosti obrázku, který by byl předán aplikaci pro skenování (po použití všech ostatních nastavení). 24 A-61849_cs/ISIS Říjen 2016

29 Obsah: Obrázky jsou považovány za prázdné v závislosti na obsahu dokumentu v obrázku. Vyberte možnost Černobílý, Stupně šedi nebo Barevný a zvolte maximální množství obsahu, které bude skenerem považováno za prázdné. Všechny obrázky s větším množstvím obsahu budou považovány za neprázdné a budou předány aplikaci pro skenování. Hodnoty se pohybují v rozmezí 0 až 100 procent. POZNÁMKA: Funkce Detekce prázdného obrazu podle obsahu byla vylepšena ve firmwaru skeneru verze (a vyšší), která zlepšuje detekci stránek obsahujících velmi málo textu. Tato vylepšená funkce dokáže rozpoznat přítomnost pouhých několika znaků na stránce. Funkce je citlivější, protože může být nutné zvýšit procentuální hodnotu obsahu, jestliže dochází k odstraňování obrazů, které odstranit nechcete. Například procentuální hodnota 5 % je rovna % při použití vylepšené funkce. Zjistit obsah Umožňuje skeneru určit množství obsahu podle dokumentů, které mají být skenovány. Chcete-li použít tuto funkci, klikněte na možnost Zjistit. POZNÁMKA: Režim Zjistit nelze použít na přední i zadní stranu zároveň. Je nutné vybrat stranu, kterou chcete nakonfigurovat. A-61849_cs/ISIS Říjen

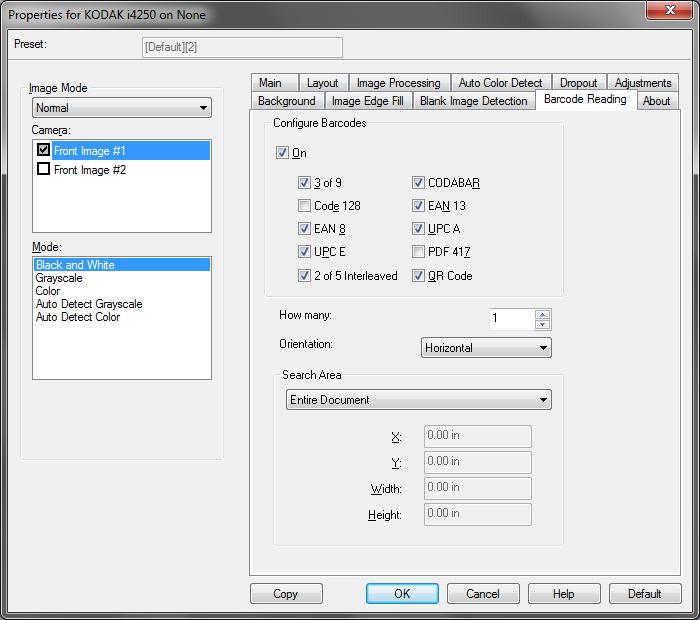

30 Karta Čtení čárových kódů Karta Čtení čárových kódů umožňuje konfigurovat skener, aby hledal na obrázcích čárové kódy a tyto údaje vracel aplikaci pro skenování. Konfigurace čárových kódů Zapnout: Zapne čtení čárových kódů. Pokud vyberete možnost Zapnout, budou vybrány všechny čárové kódy. Zrušte výběr typů čárových kódů, které skener hledat nemá. - 3 z 9 - Code EAN 8 - UPC E - 2 of 5 Interleaved - CODABAR - EAN 13 - UPC A - PDF QR kód Počet: Vyberte počet čárových kódů, které má skener hledat. Orientace: Vyberte orientaci hledaných čárových kódů. K dispozici jsou tyto možnosti: Vodorovná, Svislá nebo Obojí. POZNÁMKA: Jde o hodnotu týkající se konečného obrázku (tzn. po veškerém ořezávání a otáčení). 26 A-61849_cs/ISIS Říjen 2016

31 Oblast hledání Vyberte oblast obrázku, ve které se má hledat. - Celý dokument - Část dokumentu: Pokud je vybrána, můžete zadávat údaje do následujících polí: X je vzdálenost od levého okraje obrázku. Y je vzdálenost od horního okraje obrázku. Šířka a výška: Určuje šířku a výšku prohledávané oblasti. POZNÁMKY: Jde o hodnoty týkající se konečného obrázku (tzn. po veškerém ořezávání a otáčení). Pokud je vybrána možnost Část dokumentu, použijí se na vybranou oblast zájmu pravidla pro načítání čárových kódů zleva seshora doprava dolů. Pokud je vybrána možnost Sloučení obrázku, nastavení čárového kódu pro přední obrázek se uplatní na sloučený přední a zadní obrázek. A-61849_cs/ISIS Říjen

32 Konfigurace nastavení skeneru Chcete-li přistupovat k nastavením skeneru z ovladače ISIS, přejděte do Nástroje pro ověření skenování (jak je popsáno dříve v této příručce) a otevřete ovladač ISIS. Pokud máte skener i5650s nebo i5850s, ovladač ISIS poskytuje tlačítko pro Třídění. Klikněte na možnost Skener a nakonfigurujte nastavení spojená se skenerem. Následující části obsahují popisy a postupy pro konfiguraci nastavení skeneru. Postupy pro konfiguraci nastavení obrázku naleznete v části Konfigurace nastavení obrázku. Kliknutím na možnost Třídění nastavíte možnosti třídění skeneru. Prostudujte si část Konfigurace nastavení třídění dále v této příručce. 28 A-61849_cs/ISIS Říjen 2016

33 Karta Skener Karta Skener poskytuje následující možnosti. Podavač dokumentů Zdroj papíru: ADF (automatický podavač dokumentů). Všechny dokumenty budou skenovány ze vstupní zdviže. POZNÁMKA: Možnosti Automaticky a Ploché lože skeneru jsou dostupné pouze v případě, že je v okamžiku připojení aplikace pro skenovaní ke skeneru připojena jednotka plochého lože. Pozice podavače: Vyberte jednu z následujících pozic vstupní zdviže: Automatické: Nejprve se pokusí vyhledat papír v podavači dokumentů. Pokud se ve vstupním zásobníku nenacházejí žádné dokumenty, skener provede skenování z plochého lože. Automaticky 100 listů: Hledá papír nejprve ve vstupní zdviži. Pokud ve vstupním zdviži nejsou žádné dokumenty, skener provede skenování z plochého lože skeneru. Tato možnost je doporučena v případě, že skenujete 25 až 100 listů ze vstupní zdviže. Automaticky 250 listů: Hledá papír nejprve ve vstupní zdviži. Pokud ve vstupním zdviži nejsou žádné dokumenty, skener provede skenování z plochého lože skeneru. Tato možnost je doporučena v případě, že skenujete 100 až 250 listů ze vstupní zdviže. A-61849_cs/ISIS Říjen

34 Automaticky 500 listů: Hledá papír nejprve ve vstupní zdviži. Pokud ve vstupním zdviži nejsou žádné dokumenty, skener provede skenování z plochého lože skeneru. Tato možnost je doporučena v případě, že skenujete 250 až 500 listů ze vstupní zdviže. Automaticky 750 listů: Hledá papír nejprve ve vstupní zdviži. Pokud ve vstupním zdviži nejsou žádné dokumenty, skener provede skenování z plochého lože skeneru. Tato možnost je doporučena v případě, že skenujete 500 až 750 listů ze vstupní zdviže. Normální: Vstupní zdviž je v nejvyšší poloze. Tato možnost je doporučena v případě, že skenujete 25 a méně listů ze vstupní zdviže. 100 listů: Tato možnost je doporučena v případě, že skenujete 25 až 100 listů ze vstupní zdviže. 250 listů: Tato možnost je doporučena v případě, že skenujete 100 až 250 listů ze vstupní zdviže. 500 listů: Tato možnost je doporučena v případě, že skenujete 250 až 500 listů ze vstupní zdviže. 750 listů: Tato možnost je doporučena v případě, že skenujete 500 až 750 listů ze vstupní zdviže. Ploché lože: Skener bude skenovat z plochého lože. Automaticky spustit přepravu Je-li vybrána tato možnost, počká skener před zahájením skenování až 10 s na vložení dokumentů do vstupní zdviže. Po vyprázdnění vstupní zdviže bude navíc skener automaticky pokračovat v případě, že je do vstupní zdviže vložen papír. Skener bude čekat po dobu určenou časovým limitem podavače. Počítadlo listů Zadejte číslo, které bude přiřazeno příštímu fyzickému listu papíru, který vstoupí do skeneru. Tato hodnota je skenerem postupně zvyšována a je vrácena v záhlaví obrázku. Časový limit Umožňuje nastavit dobu po vstupu posledního dokumentu na přepravní válečky, po kterou bude skener čekat, než bude provedena akce vypršení časového limitu pro přepravu. Můžete zadat nastavení limitu v rozmezí 1 až 120 s. Odezva Určuje akci, která bude provedena, když dojde k vypršení časového limitu podavače dokumentů. Zastavit skenování: Skenování bude ukončeno a ovládání opět převezme aplikace pro skenování (např. ukončí úlohu). Pozastavit skenování: Skenování se zastaví, aplikace pro skenování však bude čekat na další obrázky (např. zastaví podavač). Ve skenování lze pokračovat po stisknutí tlačítka Spustit/Pozastavit na ovládacím panelu obsluhy. Skenování lze ukončit stisknutím tlačítka Zastavit na ovládacím panelu nebo pomocí aplikace pro skenování. Pozastavit skenování čekat na papír: Skenování se zastaví, aplikace pro skenování však bude čekat na další obrázky (např. zastaví podavač). Jakmile do vstupní zdviže přidáte příslušné dokumenty, ve skenování se bude automaticky pokračovat. Maximální délka Vyberte hodnotu odpovídající délce nejdelšího dokumentu v sadě dokumentů. 30 A-61849_cs/ISIS Říjen 2016

35 POZNÁMKY: Pro větší délky nejsou podporovány všechny kombinace nastavení (rozlišení, barva, stupně šedé atd.). Z důvodu vyšší flexibility nebude skener hlásit chybu, dokud nenarazí na dokument, jehož délka není podporována. Pro větší délky může dojít ke snížení rychlosti zpracování dokumentů. Pokud je skenován dokument, který je delší než tato hodnota, přepravní mechanismus se zastaví (dokument zůstane ve skeneru) a zobrazí se zpráva o uvíznutí dokumentu. Možnost Maximální délka bude vždy v rozmezí 6,4 až 457,2 cm, ale skutečná maximální délka skenování bude záviset na bitové hloubce (barevné/stupně šedi/černobílé a rozlišení skenování). Při černobílém skenování s rozlišením 200 dpi to bude 457,2 cm, ale při barevném skenování s rozlišením 600 dpi to bude mnohem méně. Pokud je před dosažením hodnoty maximální délky vybrané uživatelem překročena kapacita zpracování skeneru, zobrazí se na obslužném ovládacím panelu skeneru zpráva o uvíznutí dokumentu a obrázek stránky nebude odeslán do hostitelské aplikace. V případě skenování stohu různých dokumentů, z nichž některé dokumenty jsou příliš dlouhé, může být nejlepší možností vybrat, kdy má být povoleno skenování dlouhých dokumentů pomocí potlačení možnosti Povolit maximální délku nebo potlačení možnosti Zjištění maximální délky dávky pomocí obslužného ovládacího panelu skeneru. Pokud je povolena funkce Řízené duální stohování, výchozí nastavení bude omezeno na maximální délku 10 palců / 254 mm. Další informace naleznete v kapitole č. 5, Ochrana délky povolena, v uživatelské příručce. A-61849_cs/ISIS Říjen

36 Bílé pozadí Po zapnutí určuje, pro kterou stranu dokumentu budou oblasti, kde není papír, naskenovány jako bílé, místo černé. Žádné: Používá černé pozadí pro přední i zadní stranu. Obě: Používá bílé pozadí pro přední i zadní stranu. Bílé pozadí může být užitečné například v následujících případech: Skenujete neobdélníkové dokumenty a na konečném obrázku chcete mít oblast mimo dokument bílou namísto černé. Skenujete dokument na tenkém papíře s jednostranným tiskem a nechcete, aby na konečném obrázku dokumentem prostupovalo černé pozadí. POZNÁMKA: Pokud používáte skener i5850, jediná dostupná možnost je Obě. Inteligentní ochrana dokumentu umožňuje vybrat, jak agresivně skener zjišťuje dokumenty, které vstoupí do skeneru nesprávně. K tomu může dojít, když nejsou dokumenty řádně připraveny ke skenování (např. sešité nebo sepnuté dokumenty). Žádný Normální: Jedná se o doporučovanou možnost, protože ve vyrovnaném poměru minimalizuje poškození dokumentu a zbytečné zastavování skeneru. Minimum: Tuto možnost zvolte, pokud se skener zastavuje příliš často u dokumentů, které nechcete, aby zjišťoval. POZNÁMKA: Dokumenty se mohou více poškodit, než ke zjištění dojde. Maximum: Tuto možnost zvolte, pokud chcete minimalizovat poškození dokumentů. POZNÁMKA: Tato možnost může vést ke zbytečnému zastavování skeneru. 32 A-61849_cs/ISIS Říjen 2016

37 Stohovač Umožňuje vybrat způsob transportu dokumentů přes skener. To má vliv na to, jak jsou dokumenty podávány do skeneru, jak rychle procházejí skenerem a jak jsou skládány do výstupního zásobníku. POZNÁMKA: Pokud je povolena funkce Řízené duální stohování, nastavení Stohovač se automaticky přepne na vlastní úroveň sprůchodem, který je nižší než hodnota nastavení Přesné stohování. Normální: Neprovádí se žádné dodatečné manipulace. Nejvhodnější v případě, že mají všechny dokumenty podobnou velikost. - Úplné zpracování - Řízené stohování je vypnuto - Minimální prodleva mezi dokumenty Vylepšené stohování: Pomáhá řídit, jakým způsobem jsou dokumenty stohovány/řazeny ve výstupním zásobníku pro smíšené sady dokumentů. To by mělo fungovat pro většinu smíšených sad. - Možné mírné snížení rychlosti zpracování - Řízené stohování je zapnuto - Minimální prodleva mezi dokumenty Nejlepší stohování: Pokud vaše sada dokumentů obsahuje velkou variabilitu velikostí, nabízí tato možnost nejlepší řízení způsobu stohování/řazení ve výstupním zásobníku. - Mírné snížení rychlosti zpracování - Řízené stohování je zapnuto - Velká prodleva mezi dokumenty Křehké: Určeno pro dokumenty, které vyžadují zvláště jemné zacházení při transportu skrze skener a ukládání do výstupního zásobníku. - Výrazné snížení rychlosti zpracování - Řízené stohování je vypnuto - Minimální prodleva mezi dokumenty - Čtvrtinová rychlost transportu Silné: Určeno pro dokumenty silnější než karton (300 g/m 2 nebo 0,25 mm). - Výrazné snížení rychlosti zpracování - Řízené stohování je zapnuto - Minimální prodleva mezi dokumenty - Čtvrtinová rychlost transportu Tenký: Pro dokumenty o gramáži menší než 75 g/m 2 (např. rýžový papír). - Výrazné snížení rychlosti zpracování - Řízené stohování je zapnuto - Velká prodleva mezi dokumenty - Čtvrtinová rychlost transportu A-61849_cs/ISIS Říjen

38 Akce, když dojde k uvíznutí papíru Umožňuje vybrat, co se má stát, když skener rozpozná uvíznutí papíru. Zastavit skenování: Skenování bude ukončeno a ovládání opět převezme aplikace pro skenování (např. ukončí úlohu). Ověřte, zda byla vyčištěna dráha papíru, a pomocí aplikace pro skenování restartujte relaci skenování. Pozastavit skenování: Pokud chcete automatizovat možnost obnovení z uvíznutí papíru, vybráním možnosti Pozastavit skenování pozastavíte skenování, ale aplikace pro skenování bude čekat na další obrázky (tj. zastaví se podavač). S touto možností bude obnovení z uvíznutí dokumentu rychlejší, a tím se zvýší efektivita provozu. Když vyčistíte cestu papíru, je možné pokračovat ve skenování stisknutím tlačítka Start/Pozastavit na ovládacím panelu operátora. Skenování lze ukončit stisknutím tlačítka Zastavit na ovládacím panelu obsluhy nebo prostřednictvím aplikace pro skenování. Spořič energie Umožňuje nastavit dobu (1 až 240 minut), po kterou zůstane skener nečinný předtím, než přejde do stavu nečinnosti. Výchozí hodnota je 15 minut. Vypnout Umožňuje nastavit dobu nečinnosti v minutách, po které se skener automaticky vypne. 34 A-61849_cs/ISIS Říjen 2016

39 Karta Zjištění podání více listů Zjištění podání více listů pomáhá při zpracování dokumentů zjišťováním přítomnosti dokumentů, které prošly podavačem najednou. K podání více listů může dojít, jsou-li dokumenty sešité, potřísněné lepkavými látkami nebo nabité statickou elektřinou. Karta Zjištění podání více listů poskytuje následující možnosti. Ultrazvukové zjištění Zaškrtnutím této možnosti nastavíte zjištění podání více listů. Citlivost Určuje agresivitu, s jakou se bude skener pokoušet určit, zda na přepravní válečky nebylo podáno více dokumentů. Podání více papírů je aktivováno zjištěním vzduchových mezer mezi dokumenty. To umožňuje použít zjištění podání více listů u sad úloh, které obsahují dokumenty s různými tloušťkami. - Vypnout - Nízká: Jedná se o nejméně agresivní nastavení a představuje nižší pravděpodobnost pro zjištění podání více listů dokumentů se štítky, dokumentů nízké kvality, tenkých dokumentů nebo pomačkaných dokumentů. - Střední: Střední citlivost použijte v případě, že používaná aplikace rozlišuje tloušťku dokumentů nebo štítky připevněné k dokumentu. V závislosti na materiálu štítků by většina dokumentů se štítky neměla být zjištěna jako podání více listů dokumentu. - Vysoké: Jedná se o nastavení s nejvyšší agresivitou. Toto nastavení je vhodné použít v případě, že všechny dokumenty mají podobnou tloušťku jako kancelářský papír o gramáži 75,2 g/m 2. A-61849_cs/ISIS Říjen

40 Čidla Po celé šířce dráhy papíru je rozmístěno pět čidel. Má-li být podání více listů dokumentu správně zjištěno, musí dokumenty projít jedním z těchto čidel. Levé až Pravé: Tyto ovládací prvky umožňují vybrat, která z pěti čidel mají být zapnuta. Pokud je například na levé straně dokumentu přilepen lístek s poznámkou, lze vypnout levé čidlo. Ignorovat až do: Ignoruje podání více listů kdekoli v dokumentu až do zadaného počtu. Tato možnost je užitečná při známých případech podání více listů, které chcete povolit, nechcete ale vypnout čidlo pro celý dokument (např. 3palcové samolepicí lístky s poznámkami). POZNÁMKY: - Tato možnost je dostupná, pokud je alespoň pro jedno čidlo nastavena možnost Zapnuto ignorovat. - Tato délka platí pro všechna čidla s nastavenou možností Zapnuto ignorovat. Zjištění délky: Vybráním této možnosti vyberte maximální délku dokumentu, který může být skenován, aniž by bylo oznámeno podání více listů. Zjištění délky bude použito ke kontrole překrytí při skenování dokumentů stejné velikosti. Pokud například skenujete dokumenty formátu A4 (8,5 11 palců) v režimu na výšku, zadejte do pole Maximální délka hodnotu 28,57 cm (11,25 palce). Maximální hodnota je 35,56 cm (13,99 palce). Nastavit automaticky: Pokud je možnost vybrána, bude automaticky nastavena hodnota maximální délky o 0,5 palce (1,27 cm) větší, než je délka aktuálně vybrané velikosti stránky. Akce po zjištění: vyberte akci, kterou má skener provést, když je zjištěno podání více listů. U všech možností bude tento stav ve skeneru protokolován. Zastavit skenování: Skenování se ukončí a ovládání opět převezme aplikace pro skenování (ukončí úlohu). Nejsou vygenerovány obrázky dokumentu, u kterého došlo k podání více listů. Ověřte, zda byla vyčištěna dráha papíru, a pomocí aplikace pro skenování restartujte relaci skenování. Zastavit skenování generovat obrázek: Skenování se ukončí a ovládání opět převezme aplikace pro skenování (ukončí úlohu). Jsou vygenerovány obrázky dokumentu, u kterého došlo k podání více listů. Ověřte, zda byla vyčištěna dráha papíru, a pomocí aplikace pro skenování restartujte relaci skenování. Zastavit skenování ponechat papír v dráze: Skenování se okamžitě ukončí (skener neumožní pokus o vyčištění dráhy papíru) a ovládání opět převezme aplikace pro skenování (ukončí úlohu). Nejsou vygenerovány obrázky dokumentu, u kterého došlo k podání více listů. Odstraňte všechny dokumenty z dráhy papíru a pomocí aplikace pro skenování restartujte relaci skenování. 36 A-61849_cs/ISIS Říjen 2016

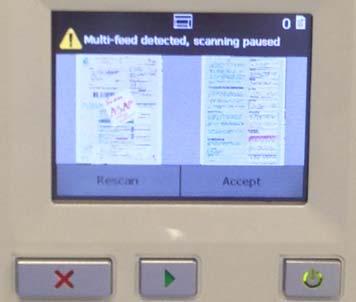

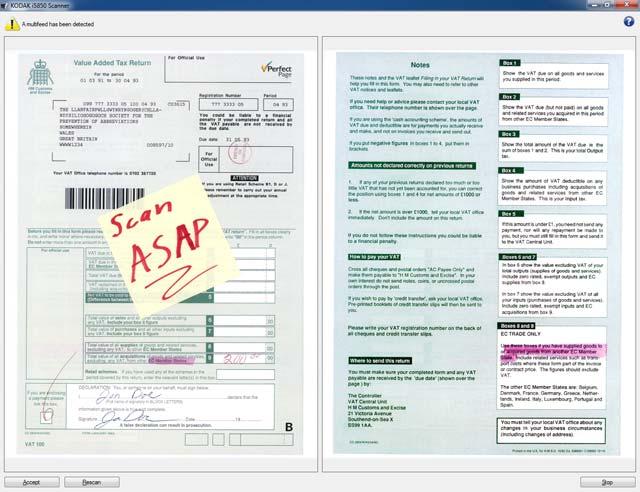

41 Zastavit skenování ponechat papír při ukončení: Skenování se zastaví a poslední část dokumentu, u kterého bylo podáno více listů, zůstane na výstupu transportu a řízení se vrátí aplikaci pro skenování (tzn. úloha se ukončí). Nejsou vygenerovány obrázky dokumentu, u kterého došlo k podání více listů. Odstraňte všechny dokumenty z dráhy papíru a pomocí aplikace pro skenování restartujte relaci skenování. Pokračovat ve skenování: Skener pokračuje ve skenování. Jsou vygenerovány obrázky dokumentu, u kterého došlo k podání více listů. Pozastavit skenování generovat obrázek: Skenování se zastaví, aplikace pro skenování však bude čekat na další obrázky (zastaví podavač). Jsou vygenerovány obrázky dokumentu, u kterého došlo k podání více listů. Ve skenování lze pokračovat po stisknutí tlačítka Spustit/Pozastavit na ovládacím panelu obsluhy. Skenování lze ukončit stisknutím tlačítka Zastavit na ovládacím panelu nebo pomocí aplikace pro skenování. Tato možnost umožňuje zkontrolovat náhled obrázku naskenované stránky a zvolit možnost Přijmout, chcete-li přijmout naskenovaný obrázek, nebo Znovu naskenovat, chcete-li stránku naskenovat znovu a odstranit naskenovaný obrázek, který aktivoval upozornění na podání více listů. Naskenované obrázky nebudou odeslány do hostitelské aplikace, dokud nebudou přijaty. Tato funkce umožňuje vypořádat se se všemi událostmi podání více listů ve skeneru. Není vyžadována žádná manipulace s obrázkem v aplikaci pro skenování. Tato funkce také umožňuje zůstat u skeneru, čímž redukuje zbytečný pohyb a únavu. Tuto funkci nabízí skener. Nejsou vyžadovány žádné změny v aplikaci pro skenování. A-61849_cs/ISIS Říjen

42 Orientace náhledu obrázku bude odpovídat nastavením zpracování obrázku, která byla vybrána v ovladači ISIS (Automatické otočení). Pokud aplikace pro skenování otáčí obrázek nebo provádí další zpracování obrázku, v náhledu se zpracování skenovaného obrázku neprojeví. - Při oboustranném skenování (skenování přední a zadní strany) se zobrazí oba obrázky. - Při černobílém skenování se zobrazí černobílý obrázek. - Při barevném skenování nebo skenování ve stupních šedi se zobrazí barevný obrázek nebo obrázek ve stupních šedi. - Při skenování v režimu duálního proudu se zobrazí barevný obrázek nebo obrázek ve stupních šedi. - Při černobílém skenování pomocí softwaru VRS se zobrazí obrázek ve stupních šedi. - Přijetí obrázků: Pokud chcete přijmout obrázek, na ovládacím panelu obsluhy klepněte na možnost Přijmout nebo stiskněte tlačítko Spustit/Pokračovat na skeneru. Pokud je vybrána možnost Přijmout, obrázky zobrazené v náhledu skeneru budou okamžitě odeslány do aplikace pro skenování a skenování bude pokračovat. - Opakované naskenování stránky: Pokud je třeba stránku naskenovat znovu, odeberte horní stránku (případně více stránek) z výstupního zásobníku a umístěte ji zpět do vstupní zdviže (nezapomeňte odstranit jakékoli problémy týkající se přípravy dokumentů). Jakmile budou stránky připraveny k opakovanému naskenování, klepněte na možnost Znovu naskenovat na ovládacím panelu. Náhledy obrázků budou odstraněny. Pokud nebyl povolen tisk, skener začne okamžitě skenovat. Pokud byl povolen tisk, zobrazí se na skeneru obrazovka Pozastaveno, na níž můžete zvolit možnost Vynechat tisk pro další naskenovanou stránku. Poté můžete stisknutím tlačítka Spustit/Pokračovat na skeneru pokračovat ve skenování. Pozastavit skenování ponechat papír v dráze: Skenování se okamžitě ukončí (nebude žádný pokus o vyčištění dráhy papíru), ale aplikace pro skenování bude čekat na další obrázky (zastaví podavač). Nejsou vygenerovány obrázky dokumentu, u kterého došlo k podání více listů. Odstraňte všechny dokumenty z dráhy papíru a potom pokračujte v relaci skenování. Ve skenování lze pokračovat stisknutím tlačítka Spustit/Pozastavit na obslužném ovládacím panelu obsluhy. Skenování lze ukončit stisknutím tlačítka Zastavit na obslužném ovládacím panelu skeneru nebo pomocí aplikace pro skenování. Pozastavit skenování ponechat papír při ukončení: Skenování se zastaví a poslední část dokumentu, u níž bylo podáno více listů, zůstane na výstupu transportu, avšak aplikace pro skenování bude čekat na další obrazy (tzn. zastaví podavač). Nejsou vygenerovány obrázky dokumentu, u kterého došlo k podání více listů. Odstraňte všechny dokumenty z dráhy papíru a potom pokračujte v relaci skenování. Ve skenování lze pokračovat po stisknutí tlačítka Spustit/ Pozastavit na ovládacím panelu obsluhy. Skenování lze ukončit stisknutím tlačítka Zastavit na ovládacím panelu nebo pomocí aplikace pro skenování. 38 A-61849_cs/ISIS Říjen 2016

43 Interaktivní obnovení při podání více listů: Skenování se zastaví, aplikace pro skenování však bude čekat na další obrázky (zastaví podavač). Obrázky z dokumentu, u něhož bylo podáno více listů, budou zobrazeny v počítači. Tyto obrázky můžete přijmout, nebo skenování opakovat a získat náhradní. Příslušný výběr můžete provést na počítač nebo skeneru. Výběrem možnosti Přijmout obrázky odešlete do aplikace a budete pokračovat ve skenování. Výběrem možnosti Opakovat skenování obrázky nepoužijete a skenování bude pokračovat. Výběrem možnosti Zastavit můžete skenování zastavit. POZNÁMKA: Než zvolíte možnost Znovu naskenovat, vložte dokumenty, u nichž bylo podáno více listů, do vstupní zdviže. Přehrát v počítači zvuk tuto možnost zapněte tehdy, chcete-li, aby počítač vydal zvuk v případě, že je zjištěno podání více listů. POZNÁMKA: Zvuk v počítači nemusí zaznít přesně v okamžiku, kdy skener podání více listů zjistí. Ikona reproduktoru Zobrazí dialogové okno Otevřít, které vám umožní vybrat požadovaný tón (soubor s příponou.wav) pro zvukový signál. Kalibrovat Zobrazí okno Kalibrace, které umožňuje provést kalibraci obrazu nebo UDDS. POZNÁMKA: Častá kalibrace není nutná a nedoporučuje se. Kalibraci proveďte pouze v případě, že vás k tomu vyzve pracovník podpory. A-61849_cs/ISIS Říjen

44 Karta Popisovač Vylepšená tiskárna pracuje s plnou rychlostí skeneru. Tiskárna může přidat datum, čas, sekvenční počítadlo dokumentů a vlastní zprávy. Tiskový řetězec dokumentu lze nakonfigurovat tak, aby zahrnoval jak statické informace (informace, které zůstávají stejné pro každý dokument, např. název dávky nebo operátor), tak dynamické informace (informace, které mohou být pro každou skenovanou stránku jiné, např. sekvenční počítadlo dokumentů). Softwarová aplikace pro snímání řídí statická pole. Libovolné informace, které vám tento software dovoluje zadat, lze odeslat do tiskárny. Zapnuto: Zaškrtnutím této možnosti povolíte tiskárnu. POZNÁMKA: Tisk lze potlačit pomocí obslužného ovládacího panelu skeneru. 40 A-61849_cs/ISIS Říjen 2016

45 Digitální razítko zapne digitální tisk pro fyzický list papíru. Režim - Zakázáno - Přední strana zapne digitální tisk pro všechny přední obrázky. - Zadní strana zapne digitální tisk pro všechny zadní obrázky. - Obě POZNÁMKY: Digitální razítko se na obrázek použije až po oříznutí a otočení. Proto při vybrání možnosti Přední strana i Zadní strana může být razítko vytištěno na různé okraje dokumentu. Digitální razítko se použije před sloučením obrázků. Pokud tedy aktivujete možnost Zadní strana, bude digitální tisk na sloučený obrázek vytištěn dvakrát. Odsazení od okraje: Vyberte hodnotu, která určuje vzdálenost vytištěných informací od okraje. Horní okraj: Vyberte hodnotu vzdálenosti od předního okraje dokumentu. POZNÁMKY: Tisk je automaticky ukončen ve vzdálenosti 6,3 mm od zadního okraje dokumentu, a to i v případě, že informace není vytištěna celá. Vodorovná poloha tisku je určena umístěním inkoustové kazety ve skeneru. Další informace o nastavení polohy tisku naleznete v uživatelské příručce. Tato možnost je k dispozici pouze při tisku na fyzický list papíru. Na obslužném ovládacím panelu skeneru lze odsazení od předního okraje případně potlačit. Horní okraj: Vyberte hodnotu vzdálenosti od horního okraje dokumentu. Levý okraj: Vyberte hodnotu vzdálenosti od levého okraje dokumentu. POZNÁMKA: Možnosti Horní okraj a Levý okraj jsou k dispozici pouze při digitálním tisku na obrázky. A-61849_cs/ISIS Říjen

46 Šablona formátu Šablona formátu se používá pro sestavení tiskového řetězce. Tiskový řetězec je to, co se na dokumenty vytiskne při přepravě. Pokud používáte přední tiskárnu, tiskový řetězec se vytiskne před naskenováním dokumentu, je tedy součástí obrázku. Pokud používáte zadní tiskárnu (skener i5850), dokumenty budou vytištěny po skenování. Z tohoto důvodu nebude prováděn tisk na obrázek. Každý tiskový řetězec může obsahovat maximálně 40 znaků (včetně mezer). DŮLEŽITÉ: Některé kombinace využití čárových příkazů a tirážování nebo indexování a tirážování jsou složité na správné nastavení. Je možné nastavit tisk tak, že vypadá správně ale údaje v hlavičce obrázku nesouhlasí s údaji tiskového řetězce, pokud není ostatní nastavení správné. Pokud použijete následující kombinace, riskujete neočekávané výsledky. Pokud máte v úmyslu použít indexování, formátovací řetězec tisku ISIS by pravděpodobně NEMĚL obsahovat hodnoty %S ani #. Pokud máte v úmyslu použít počítání čárových příkazů, formátovací řetězec tisku ISIS by pravděpodobně NEMĚL obsahovat hodnoty %A, %B, %C ani %D. Při sestavovaní šablony formátu můžete použít následující proměnné formátu popisovače. %S nebo # = čítač %T = čas %Y = datum %% = % POZNÁMKA: Další možnosti formátování těchto proměnných naleznete v části s názvem Formátovací tabulka tirážování. DŮLEŽITÉ: Počítání čárových příkazů se běžně nepoužívá současně s indexováním. Pokud máte problémy se synchronizací počítadel mezi hodnotami vytištěných stránek a hodnotami počítadla hostitelského softwaru, možná jste omylem skener nakonfigurovali na počítaní čárových příkazů a indexování. Skenery i5850 a i5850s podporují následující proměnné, které umožňují tisk do pole indexování / adresy obrázku: %A = první prvek adresy obrázku (např. pevné pole) %B = druhý prvek adresy obrázku (např. úroveň 3) %C = třetí prvek adresy obrázku (např. úroveň 2) %D = čtvrtý prvek adresy obrázku (např. úroveň 1) 42 A-61849_cs/ISIS Říjen 2016

47 Úroveň Uveďte úroveň, kterou chcete nastavit pro tiskový řetězec. Najednou lze nastavit až 4 různé tiskové řetězce. Tuto možnost lze použít k zamezení tisku na listy s čárovými příkazy. Pokud například chcete zabránit tisku na listy s čárovým příkazem č. 2, měli byste nakonfigurovat šablonu formátu pro úroveň 1 a ponechat šablonu formátu úrovně 2 prázdnou. Všechny úrovně: tisk na všechny dokumenty Úroveň 1: tisk pouze na dokumenty úrovně 1 Úroveň 2: tisk pouze na dokumenty úrovně 2 Úroveň 3: tisk pouze na dokumenty úrovně 3 POZNÁMKA: Tato možnost je dostupná pouze v případě, že je pro nastavení Formát na kartě Rejstřík vybrána možnost Adresa obrázku. A-61849_cs/ISIS Říjen

48 Datum Formát: MMDDRRRR MMDDRR DDMMRRRR DDMMRR RRRRMMDD RRMMDD DDD (den v roce) RRRRDDD (den v roce) RRDDD (den v roce) Oddělovač: (v příkladech je uveden formát RRRRMMDD) - Žádný - Lomítko: 2010/08/24 - Pomlčka: Tečka: Mezera: Čas: HHmm HHmmss HHmmss.xx hhmm hhmmss hhmmss.xx hhmm tt hhmmss tt hhmmss.xx tt POZNÁMKA: HH znamená 24hodinový formát, od 00 do 23, hh je 12hodinový, od 01 do 12, mm znamená minuty od 00 do 59, ss jsou sekundy od 00 do 59, xx je čítač od 00 do 99 a tt znamená dop. nebo odp.. Počítadlo Chcete-li do tiskového řetězce přidat Počítadlo, můžete zadat jednu z následujících možností: Šířka pole: Používá se pro určování šířky počítadla dokumentů. Hodnoty se pohybují v rozmezí 1 až 9. Formát: Umožňuje nakonfigurovat formát počítadla v případě, že šířka hodnoty je menší než šířka pole (v příkladech je uvedeno pole šířky 3 a hodnota počítadla 4). Dostupné možnosti: - Zobrazit úvodní nuly (výchozí): Potlačit úvodní nuly: 4 - Komprimovat úvodní nuly: 4 44 A-61849_cs/ISIS Říjen 2016

49 Zvýšení: Umožňuje nakonfigurovat, kdy se čítač zvýší. - Každý list - Typ čárového příkazu T - Typ čárového příkazu 1 - Typ čárového příkazu 2 - Typ čárového příkazu 3 - Typ čárového příkazu 6 Vynulovat: Umožňuje nakonfigurovat, kdy se čítač vynuluje. - Nikdy - Typ čárového příkazu T - Typ čárového příkazu 1 - Typ čárového příkazu 2 - Typ čárového příkazu 3 - Typ čárového příkazu 6 Hodnota pro vynulování: Umožňuje vybrat hodnotu, kdy se má čítač vynulovat. Písmo: Lze vybrat požadovanou orientaci tisku informace. - Jednotky: Vyberte možnost Palce, Centimetry nebo Pixely. - Styl: Dostupné styly znaků: Normální atučné. Normální: Otočení 90 Velké: Otočení 90 Tučné: Otočení 90 - Příklady digitálního tisku Normální: 90 Tučné: 90 Extra tučné: 90 Změnit velikost: Umožňuje upravit šířku písma. Výchozí nastavení je 0 (tzn. žádná úprava). POZNÁMKA: Tato možnost upravuje pouze tisk na fyzický list papíru. A-61849_cs/ISIS Říjen

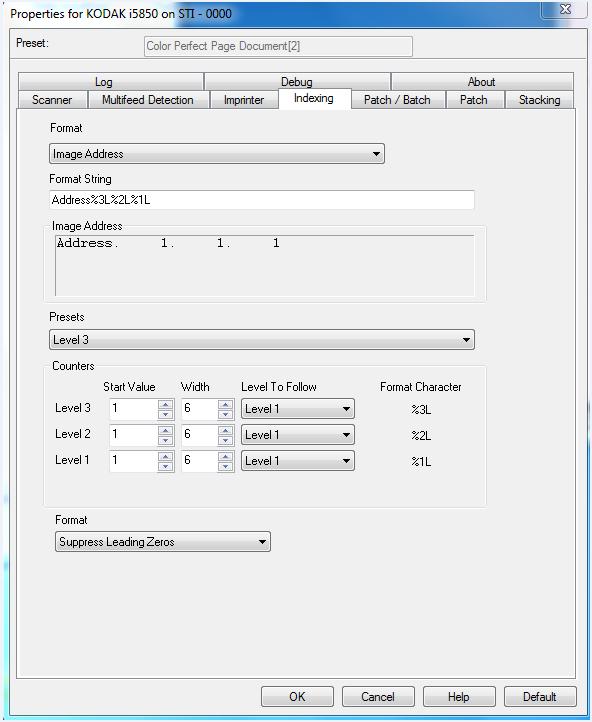

50 Orientace: Pokud jsou znaky tištěny svisle (počínaje od předního okraje dokumentu), umožňuje tato hodnota vybrat orientaci tiskového řetězce. Dostupné jsou tyto možnosti: 0, 90, 180, 270. směr podávání A-61849_cs/ISIS Říjen 2016

51 Tabulka formátů popisovače Specifikátor Modifikátor Popis Žádný Vloží aktuální hodnotu sekvenčního počítadla. 0 Volitelné. Naformátuje počítadlo, aby bylo zleva doplněno nulami za účelem vyplnění určené šířky pole. Příklad: %0S %S 1-9 Volitelné. Definuje šířku pole použitou k vytištění čítače. Pokud použijete modifikátor 0, bude toto pole zleva vyplněno nulami. V opačném případě bude zleva vyplněno mezerami. Příklady: %7S, %05S %A Nedostupné Vloží hodnotu definovanou pro pole A adresy obrázku %B Nedostupné Vloží hodnotu definovanou pro pole B adresy obrázku %C Nedostupné Vloží hodnotu definovanou pro pole C adresy obrázku %D Nedostupné Vloží hodnotu definovanou pro pole D adresy obrázku # Nedostupné Stejné jako specifikátor %S, ale nelze jej formátovat %T %Y 1 Vloží aktuální čas ve formátu HH:mm 2 Volitelné. Výchozí. Nastaví formát času na HHmmss 3 Volitelné. Nastaví formát času na HHmmss.xx 4 Volitelné. Nastaví formát času na hhmm 5 Volitelné. Nastaví formát času na hhmmss 6 Volitelné. Nastaví formát času na hhmmss.xx 7 Volitelné. Nastaví formát času na hhmm t 8 Volitelné. Nastaví formát času na hhmmss tt 9 Volitelné. Nastaví formát času na hhmmss.xx tt 1 Nastaví formát data na MMDDRRRR 2 Volitelné. Nastaví formát data na MMDDRR 3 Volitelné. Nastaví formát data na DDMMRRRR 4 Volitelné. Nastaví formát data na DDMMRR 5 Volitelné. Nastaví formát data na RRRRDDMM 6 Volitelné. Nastaví formát data na RRMMDD 7 Volitelné. Nastaví formát data na DDD 8 Volitelné. Nastaví formát data na RRRRDDD 9 Volitelné. Nastaví formát data na RRDDD _ (podtržítko) Volitelné. Nastaví znak mezery jako oddělovač data. Lze použít se specifikátorem data nebo bez něj, ale nesmí mu předcházet. Příklady: %_Y, %2_Y - Volitelné. Nastaví znak pomlčky jako oddělovač data / Volitelné. Nastaví znak lomítka jako oddělovač data. Volitelné. Nastaví znak tečky jako oddělovač data %% Nedostupné Vloží % A-61849_cs/ISIS Říjen

52 Karta Indexování Indexování nebo adresování obrázků se používá pro sledování dokumentů, ovládání dávky a správu obrázků. Skener bude zvyšovat hodnotu položky rejstříku na základě voleb použitých na této kartě. Skener i5x50 umožňuje zapnutí nebo vypnutí funkce Indexování pomocí ovladačů skeneru. Pokud je funkce Rejstřík nastavena na hodnotu Žádné, počítadla rejstříku se nezobrazí na ovládacím panelu obsluhy skeneru. Rejstřík povolený Rejstřík není povolený POZNÁMKA: Ovládací panel obsluhy se nezmění, dokud se úloha nespustí. 48 A-61849_cs/ISIS Říjen 2016

53 Formát Žádný Dokumenty s jedním listem: Tuto možnost použijte, pokud se dokumenty vaší úlohy skládají pouze z jednoho listu papíru. Skener navýší hodnotu čísla Dokument po každém naskenovaném listu papíru. Pouze skenery i5650/i5850. Dokumenty s více listy: Tuto možnost použijte, pokud se dokumenty vaší úlohy skládají z více listů papíru a chcete sledovat jednotlivé listy v rámci jednotlivých dokumentů. Pokud skener detekuje list s Patch kódem 2, zvýší se hodnota čísla Dokument a hodnota čísla Listse nastaví na 0. Pokud je ale první skenovaná stránka list s Patch kódem 2, a počáteční hodnota čísla List je 0, nedojde ke změně žádného z čísel. Díky tomu je možné umístit list s čárovým příkazem č. 2 před první dokument, aniž by bylo ovlivněno číslo dokumentu. Pouze skener i5650/i5850. Číslování DCN/DLN/Bates: Tuto možnost použijte, pokud se dokumenty vaší úlohy skládají z více listů papíru a chcete sledovat čísla dokumentů. Pokud skener zjistí list s čárovým příkazem č. 2, navýší se hodnota čísla Dokument. Pokud je ale první skenovaná stránka list s Patch kódem 2, a možnost Nová úloha je zapnutá, nedojde ke změně čísla. Díky tomu je možné umístit list s čárovým příkazem č. 2 před první dokument, aniž by bylo ovlivněno číslo dokumentu. Pouze skener i5650/i5850. Adresa obrăˇzku: slouží k nastavení počátečního bodu adresy obrázku. Skener bude zvyšovat adresu obrázku na základě nastavení pravidel adres obrázků na této kartě. Tato možnost je k dispozici pouze pro skener i5850. POZNÁMKY: Pokud je pro nastavení Formát na kartě Rejstřík vybrána možnost Adresa obrázku, možnosti na kartě Čárový příkaz / Dávka budou dostupné. Pokud vyberete pro možnost Formát jiné možnosti než Žádné nebo Adresa obrázku, možnost Šablona tiskárny bude automaticky aktualizována pomocí možnosti Dokument a také hodnoty List, pokud je k dispozici. Pokud na kartě Popisovač nebyla zaškrtnuta možnost Zapnuto, bude automaticky aktivována. A-61849_cs/ISIS Říjen

54 Možnosti Dokumenty s jedním listem, Dokumenty s více listy a Číslování DCN/DLN/Bates jsou dostupné pouze pro skenery i5650 a i5860. Pokud vyberete tuto možnost, budou dostupné následující možnosti: Počáteční hodnota Dokument: Umožňuje zadání počáteční hodnoty pro číslo dokumentu. Hodnoty se pohybují v rozmezí 0 až Tuto funkci zajišťuje skener. Po zapnutí se automaticky nastaví na hodnotu 1. List: Umožňuje zadání počáteční hodnoty pro číslo listu. Hodnoty se pohybují v rozmezí 0 až Tuto funkci zajišťuje skener. Po zapnutí se automaticky nastaví na hodnotu 0. POZNÁMKA: Tato možnost je k dispozici, pouze pokud je možnost Formát nastavena na Dokumenty s více listy. Tisk na listy s čárovými příkazy: Umožňuje nastavit, zda se tiskový řetězec aplikuje na listy s čárovým příkazem č. 2. POZNÁMKA: Tato možnost není k dispozici, pokud je vybrána možnost Dokumenty s jedním listem ze seznamu Formát. 50 A-61849_cs/ISIS Říjen 2016

55 Název úlohy: Umožňuje nastavit, zda další sken představuje novou úlohu nebo pokračování předcházejícího skenování. Tuto funkci zajišťuje skener. Po zapnutí se automaticky nastaví na hodnotu Zapnuto. POZNÁMKA: Tato možnost je k dispozici, pouze pokud je možnost Formát nastavena na hodnotu Číslování DCN/DLN/ Bates. List a Hodnota: Zobrazí příklad úlohy a popis tisku na jednotlivé listy. Listy příkladu můžete pozměnit tak, aby odpovídaly vaší úloze. Zobrazená vytištěná hodnota vychází z aktuální nastavené hodnoty možnosti Počáteční hodnota, Tisk na listy s čárovým příkazem, a listů v rámci příkladu. Pokud je pro nastavení Formát vybrána možnost Adresa obrázku, jsou k dispozici následující možnosti. Formát řetězce: Toto textové pole umožňuje nastavit strukturu adresy obrázku. Formát řetězce ve výše uvedené ukázce představuje hodnotu pevného pole adresy a úroveň 3 adresy obrázku. Pole Adresa obrázku: Zobrazí se počáteční hodnota adresy obrázku. Hodnoty v tomto poli znázorňují informace z oblasti Formát řetězce a pole Počáteční hodnota v oblasti Počítadla. Šířka každého pole je maximálně 9 znaků. Délka adresy obrázku nesmí překročit 27 znaků (30 se třemi oddělovači). A-61849_cs/ISIS Říjen

56 Předvolby volby v tomto políčku mohou být použity pro automatické vyplnění pole Formát řetězce. Dostupné jsou tyto možnosti: Vlastní: Zadejte požadované hodnoty. Žádný Pevná: Adresa Úroveň 3: Address%3L%2L%1L Úroveň 2: Address%2L%1L Úroveň 1: Address%1L Odsazení úrovně 3: Address%3L%2L Odsazení úrovně 2: Address%2L Není nutné mít pevné pole ani zadávat do pevného pole nějakou hodnotu. Výchozí hodnota pevného pole je Address. Počítadla: Pro každou úroveň adresy obrázku zadejte nastavení Počáteční hodnota, Šířka, a vyberte možnost pro nastavení Následující úroveň. Počáteční hodnota: Počáteční hodnota je uvedena v adrese obrázku v poli daném formátem řetězce. Šířka: Hodnota 0 označuje, že nebude použita žádná úroveň adresy obrázku. Šířka nesmí překročit 9 znaků. Následující úroveň: Toto jsou pravidla, kterými se skener řídí při nastavení následující úrovně adresy obrázku, pokud nejsou žádné jiné vstupy. Příklad: list opravy nebo konec zpracování dávky. Bude nutné definovat následující úroveň pro každé pole úrovně, které je definováno v adrese obrázku. POZNÁMKA: Celková hodnota sloupce Šířka a počet znaků ve všech pevných polích nesmí překročit 27 znaků. Formát: Umožňuje vybrat formát řetězce adresy obrázku používaný tiskárnou a způsob zobrazení na obslužném ovládacím panelu skeneru. Pro tisk formátu počítadla jsou k dispozici následující možnosti. Zobrazit úvodní nuly (např. 0009) Tato volba je výchozí. Potlačit úvodní nuly (např. 9) Komprimovat úvodní nuly (např. 9) 52 A-61849_cs/ISIS Říjen 2016

57 Karta Dávka/Oprava Karta Dávka/Oprava nabízí funkce dávkového zpracování a oprav. Dávka je operace počítání stránek nebo dokumentů. Karta Oprava umožňuje nastavit typy rozpoznávaných oprav. Současně lze vybrat jednu nebo více oprav. Řízení dávky Zapnout: Zapne dávkové zpracování a zpřístupní všechny ostatní možnosti pro Řízení dávky. Počet stránek na dávku: Určuje počet dokumentů sečtených před provedením určené akce při dosažení požadovaného počtu. Úroveň dávky pro počítání: nastavuje úroveň, která se má počítat. Můžete vybrat možnosti Žádné, Úroveň 1, Úroveň 2, nebo Úroveň 3. Úroveň, kterou chcete vybrat pro počítání, musí existovat v šabloně adresy obrázku tak, jak je definováno na kartě Indexování. Při zahájení dávky: Určuje úroveň pro následující dokument po dosažení určeného počtu. Dostupné možnosti: Žádné, Přejít na úroveň 1, Přejít na úroveň 2 a Přejít na úroveň 3. Na konci dávky: Určuje akci, která se provede po zpracování posledního dokumentu v dávce. Můžete vybrat z možností: Žádné, Zastavit podávání a transport, Zahájit novou dávku nebo Konec úlohy. A-61849_cs/ISIS Říjen

58 Zjištění opravy Zapnout: Spustí zjišťování opravy a zpřístupní všechny ostatní možnosti pro možnost Zjištění opravy. Kódy oprav adresy obrázku: Tyto typy oprav slouží pro adresování obrázků. Jakmile čtecí program oprav zjistí opravu, přiřadí automaticky novému dokumentu novou adresu obrázku. Tímto se při prohlížení elektronických obrázků operátorem eliminuje nutnost určit, kde jeden dokument končí a začíná následující. Je zde uvedena hierarchická struktura dokumentu a nabídnuta alternativa automatického dávkování. Můžete vybrat z možností Úroveň 2, Úroveň 3, Oprava převodu Úroveň 2 nebo Oprava T / Oprava převodu Úroveň 3. Čtecí program oprav řídí změny úrovně dokumentu automatickým zjištěním předem definovaného kódu opravy a následnou změnou úrovně dokumentu. Oprava 2: Přiřadí aktuálnímu dokumentu úroveň 2 (Nepoužívejte tyto opravy pro produkci nejsou specifikovány) Oprava 3: Přiřadí aktuálnímu dokumentu úroveň 3 (Nepoužívejte tyto opravy pro produkci nejsou specifikovány) Oprava T/Oprava převodu: Přiřadí předem určenou úroveň dalšímu dokumentu. Je definováno výběrem možnosti Úroveň 2 nebo Úroveň 3 v dialogovém okně definice. (Nepoužívejte tyto opravy pro produkci nejsou specifikovány) 54 A-61849_cs/ISIS Říjen 2016

59 Funkce kódů oprav: Tyto typy oprav mohou být hostitelem použity ke zpracování obrázku po naskenování (nejsou použity pro adresování obrázků). Tyto typy oprav můžete použít například k přepnutí mezi černobílými a barevnými obrázky či obrázky ve stupních šedi nebo k řízení pracovního postupu. Oprava funkce typu 1 (Nepoužívejte tyto opravy pro produkci nejsou specifikovány) Oprava funkce typu 4 Adresování obrázků zakázáno (Nepoužívejte tyto opravy pro produkci nejsou specifikovány) Oprava funkce typu 6 (Nepoužívejte tyto opravy pro produkci nejsou specifikovány) Tón potvrzení: Tón potvrzení lze použít k signalizaci v případě, že skener rozpozná opravu. Ve výchozím nastavení není tón potvrzení opravy nastaven. Snímače oprav: Vyberte ikonu odpovídající fyzickému umístění snímače oprav na skeneru. Vyberte jeden, dva, tři nebo čtyři snímače oprav. PR1: Označuje levý snímač oprav. PR2: Označuje levý střední snímač oprav. PR3: Označuje pravý střední snímač oprav. PR4: Označuje pravý snímač oprav. A-61849_cs/ISIS Říjen

60 Karta Oprava Karta Oprava poskytuje následující možnosti. Tón pro potvrzení opravy: Tón pro potvrzení opravy lze použít k signalizaci v případě, že skener rozpozná opravu. Ve výchozím nastavení není tón potvrzení opravy nastaven. Akce při zjištění opravy: Skener poskytuje možnost, která umožňuje použít sadu čárových příkazů pro ovládání skeneru. Tyto čárové příkazy jsou nové čárové příkazy, které jsou číslovány od 10 do 15. Slouží k automatickému ovládání funkcí skeneru tak, že při přípravě dokumentu vložíte do dávek papíru stránky s čárovými příkazy. Například můžete mít úlohu, která vyžaduje, abyste naskenovali obálky obsahující skenované stránky. Obálky aktivují podání více stránek, které zpomalí propustnost skenování. Abyste tomu předešli, můžete použít možnost Akce při zjištění čárového příkazu v aplikaci skenování, vybrat jeden z čárových příkazů pro ovládání skeneru a přiřadit mu možnost Vypnout podání více listů pro jeden list. Pokud například vyberete typ čárového příkazu č. 10, můžete vložit list s čárovým příkazem č. 10 před obálky, abyste skeneru zabránili v aktivaci podání více listů. 56 A-61849_cs/ISIS Říjen 2016

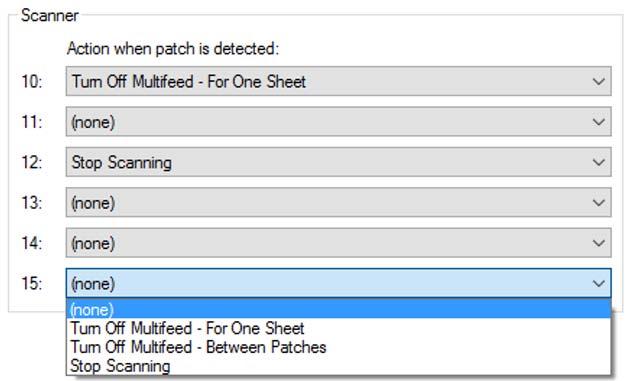

61 Při zjištění čárového příkazu vyberte jednu z následujících možností: Vypnutí podání více listů pro jeden list: zakáže detekci podání více listů pro stránku následující po čárovém příkazu, který slouží k aktivaci této funkce. Vypnutí podání více listů mezi čárovými příkazy: vypne detekci podání více listů, dokud nebude načten jiný čárový příkaz stejného typu. Tuto funkci lze použít, pokud existuje skupina dokumentů společně s dávkou, která by spustila nežádoucí událost podání více listů. Zastavit skenování: zastaví skenování ve specifickém bodu v dávce dokumentů. Tuto možnost lze použít, pokud je požadována změna způsobu, jakým jsou dokumenty naskenovány. Pokud například skenujete podnikové dokumenty s rozlišením 200 dpi, ale dávka zahrnuje několik fotografií, které je nutné naskenovat ve vysokém rozlišení (např. barevné obrázky s rozlišením 600 dpi), můžete do dávky před a za fotografie vložit čárový příkaz Zastavit skenování, abyste změnili rozlišení. Můžete také vytisknout instrukce na stránky s čárovými příkazy a označit tak, jakou změnu je třeba provést. POZNÁMKA: Aplikace pro skenování (např. Kodak Capture Pro Software) také umožňují vložit data na stránky s čárovým příkazem Zastavit skenování, abyste automaticky změnili nastavení skeneru a restartovali skenování, čímž můžete automatizovat každou požadovanou změnu. A-61849_cs/ISIS Říjen

62 Karta Stohování Karta Stohování umožňuje nastavit možnosti pro oddělování dokumentů do dvou stohů ve výstupním zásobníku příslušenství Kodak pro řízené stohování. POZNÁMKY: - Karta Stohování je dostupná, jen pokud je ve skeneru povoleno příslušenství Kodak řízené duální stohování. - Tato možnost není podporována skenery i5x50s. Zapnout: Zapne stohování a zpřístupní ostatní možnosti na této kartě. POZNÁMKA: Funkci Stohování lze také potlačit pomocí obslužného ovládacího panelu skeneru aktivací možnosti Zapnout nebo Vypnout. Stohovat zjištěné dokumenty do: Určuje, které stohované dokumenty odpovídající nastavením Zjistit podle budou umístěny do stohu. Všechny neodpovídající dokumenty budou umístěny do druhého stohu. POZNÁMKA: Hmotnost a stav dokumentu mohou mít vliv na optimální stohování. Pokud oddělujete dokumenty kratší než 152 mm/6 palců (například šeky), umístěte je do stohu 1. Když oddělujete dokumenty delší než 152 mm/6 palců (například listy s čárovými příkazy), umístěte je do stohu A-61849_cs/ISIS Říjen 2016

63 Zjistit podle Typ opravy: Umožňuje vybrat, které případné listy s opravami se mají oddělovat ze sady dokumentů aumísťovat do vybraného stohu. Lze použít jakoukoli kombinaci možností: T, 1, 2, 3, 4 a Přepínání, 6, 10, 11, 12, 13, 14 a 15. Listy s čárovými příkazy doporučujeme ukládat do stohu 2. Možnost Duální stohování na obslužném ovládacím panelu skeneru umožňuje použít listy s čárovými příkazy k oddělení dokumentů skenovaných do stohu 1 nebo 2. POZNÁMKY: Skener bude generovat obrazy listů s čárovými příkazy. Spolehlivějšího stohování dosáhnete při tisku čárových příkazů na tuhý papír. Více informací najdete v uživatelské příručce v části Požadavky na příkazové kódy. Délka: Umožňuje vybrat, které dokumenty se mají oddělovat ze sady dokumentů, a to na základě délky příslušného dokumentu. Vypnout Méně než: Dokumenty kratší než tato délka budou odděleny a umístěny do vybraného stohu. Toto je doporučeno při oddělování kratších dokumentů (například šeků) do stohu 1. Více než: Dokumenty delší než tato délka budou odděleny a umístěny do vybraného stohu. Toto doporučujeme při oddělování delších dokumentů do stohu 2. Mezi: Dokumenty o délce spadající do vybraného rozsahu budou odděleny a uloženy do vybraného stohu. POZNÁMKY: Při zadávání délky zvažte zahrnutí dalších 13 mm/0,5 palce pro případy, kdy bude dokument při skenování našikmo. U dokumentů kratších než 152 mm/6 palců zvažte použití zasunovacího dílu pro krátké dokumenty, který může zlepšit stohování ve stohu 1. Podání více listů: Tuto možnost vyberte, chcete-li oddělovat všechny dokumenty, u nichž bylo zjištěno podání více listů. Nastavení pro zapnutí a nastavení funkce detekce podání více listů jsou na kartě Zjištění podání více listů. POZNÁMKY: Tato možnost poskytuje další funkce tím, že umožňuje zjistit silnější dokumenty a odděleně je uložit do stohu 2. Tato možnost je vhodná pro případy, kdy nelze použít detekci podle délky, protože všechny dokumenty mají podobnou velikost. Tato možnost automaticky nezapne detekci podání více listů. A-61849_cs/ISIS Říjen

64 Doporučené konfigurace pro použití možnost Stohování Následují příklady použití možnosti Stohování. Třídění výstupu krátkých dokumentů Krátký dokument Dlouhé dokumenty Pokud chcete třídit šeky nebo krátké dokumenty a oddělovat je od ostatních dokumentů, nastavte možnost Stohování takto: Stohovat zjištěné dokumenty do: 1 (stoh 1) a nastavte možnost Délka na hodnotu: Méně než: Délka nejkratšího dokumentu plus 13 mm/0,5 palce. POZNÁMKY: Dalších 13 mm/0,5 palce přidejte pro případy, kdy budou krátké dokumenty podány našikmo. Pokud se pokusíte stohovat kratší dokumenty do stohu č. 2, jejich dopravení do stohu č. 2 se nezdaří. U dokumentů kratších než 152 mm/6 palců zvažte použití zasunovacího dílu pro krátké dokumenty, který může zlepšit stohování ve stohu A-61849_cs/ISIS Říjen 2016

65 Třídění výstupu s oddělovačem dokumentů s příkazovým kódem Dokumenty bez kódů oprav Dokumenty s kódy oprav Pokud chcete třídit listy s oddělovačem dokumentů s příkazovými kódy (nebo listy s kódy pro přepínání barev) a oddělovat je od ostatních dokumentů, nastavte možnost Stohování takto: Stohovat zjištěné dokumenty do: 2 (stoh 2) a nastavte možnost Zjistit podle: Typ čárového příkazu pro jeden nebo více typů čárových příkazů a vložené dokumenty oprav, používané pro oddělování dokumentů, jsou obvykle objednávané ve velkých nákladech, nebo tištěny na vyžádání. Vyberte pro řízené duální stohování tuhý papír, který dobře funguje s danou úlohou, a vytiskněte na tento papír dokumenty s čárovými příkazy; třídění a stohování bude díky tomu spolehlivější. A-61849_cs/ISIS Říjen

66 Třídění výstupu vybraných dokumentů Dokumenty bez kódů oprav Dokumenty s kódy oprav Pokud chcete třídit výstup vybraných dokumentů ze stohu (například faktury na částku vyšší než USD), konfigurujte nastavení Stohování podle těchto pokynů: Stohovat zjištěné dokumenty do: 2 (stoh 2) a nastavte možnost Zjistit podle: Typ čárového příkazu na jeden nebo více typů čárového příkazu, konfigurujte možnost Duální stohování na obslužném ovládacím panelu skeneru za použití typu čárového příkazu, který není zadaný pro oddělování dokumentů (například Oprava č. 6). Vložte list s čárovými příkazy před a za dokumenty, které chcete třídit ve výstupu během přípravy dokumentu. Po naskenování budou dokumenty a list s čárovými příkazy uloženy do stohu A-61849_cs/ISIS Říjen 2016

67 Třídění výstupu dokumentů s upozorněním na podání více listů Pokud chcete třídit dokumenty, které aktivovaly upozornění na podání více listů, nastavte možnost Stohování takto: Stohovat zjištěné dokumenty do: 2 (stoh 2), a nastavte možnost Zjistit podle: Podání více listů. Aktivace výjimky stohování při podání více listů poskytuje další funkci. Například stohování dokumentů, které aktivují upozornění na podání více listů ve stohu č. 2, lze použít ke třídění silnějších dokumentů, které nelze třídit podle velikosti nebo čárových příkazů. POZNÁMKA: Potlačení funkce Povolit maximální délku nezakáže funkci ochrany délky pro řízené duální stohování. A-61849_cs/ISIS Říjen

68 Karta Protokol Karta Protokol poskytuje seznam všech chyb, ke kterým došlo. Můžete zobrazit protokoly Operátor a Měřič a tyto údaje uložit do souboru jejich zkopírováním do schránky a následným vložením do dokumentu. Také je možné využít možnost Uložit všechny protokoly. Uložit jako: uloží všechny protokoly, aby si je mohl prohlédnout pracovník podpory. Vyberete-li tuto možnost, zobrazí se okno Uložit jako: Popis: zadejte krátký popis problému či důvod pro ukládání protokolů. Složka: umístění ukládaných protokolů. Procházet: zobrazí okno operačního systému Vyhledat složku, pomocí kterého lze vyhledat požadovanou složku. Vložit ladicí obrázky: vloží do protokolů všechny generované ladicí obrázky. Tuto možnost byste měli aktivovat pouze na doporučení pracovníka podpory. OK: uloží soubor jako typ.eklog. 64 A-61849_cs/ISIS Říjen 2016

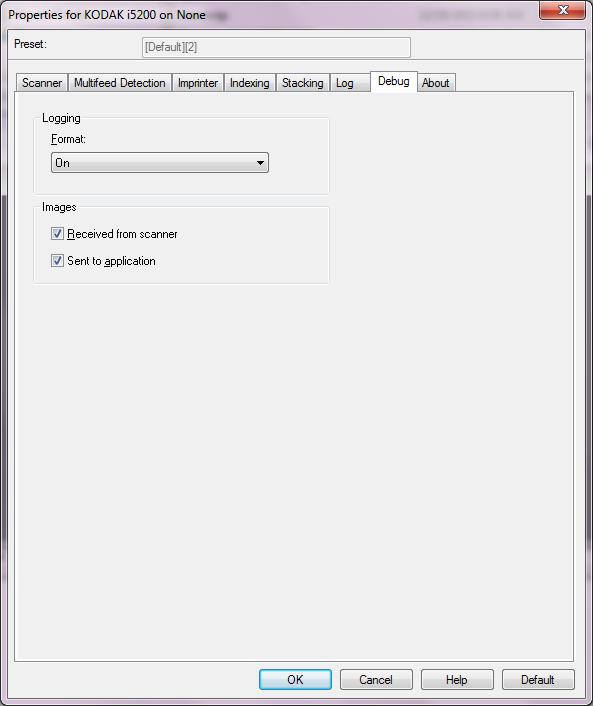

69 Karta Ladit Karta Ladit slouží k aktivaci možností, které pracovníku podpory umožní diagnostikovat problémy, ke kterým může dojít při používání skeneru. Doporučujeme provádět změny na této kartě pouze v případě, že vás k tomu vyzve pracovník technické podpory. Protokolování slouží k ukládání komunikace mezi skenerem a aplikací pro skenování. Dostupné jsou tyto možnosti: Vypnuto nebo Zapnuto. Obrázky Přijato ze skeneru: uloží obrázky přijaté ze skeneru do počítače. Odeslané do aplikace: uloží obrázky přijaté ze skeneru do aplikace pro skenování. A-61849_cs/ISIS Říjen

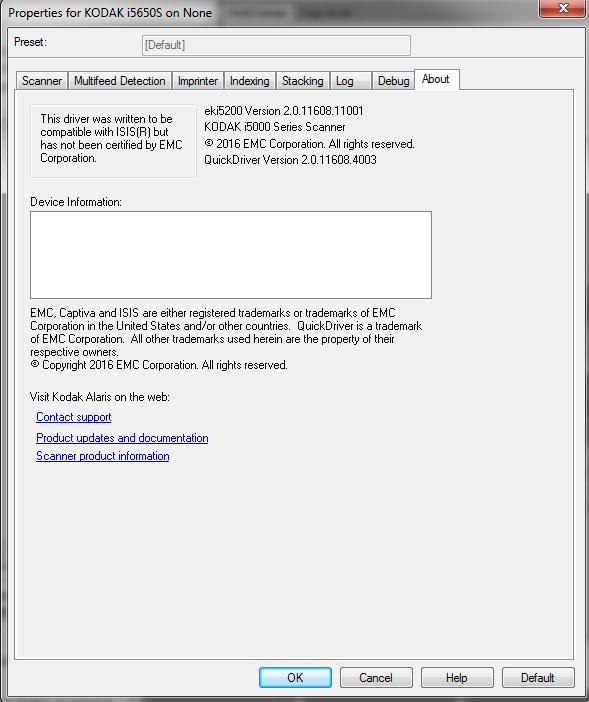

70 Karta O aplikaci Karta O aplikaci zobrazuje informace o skeneru a ovladači. 66 A-61849_cs/ISIS Říjen 2016

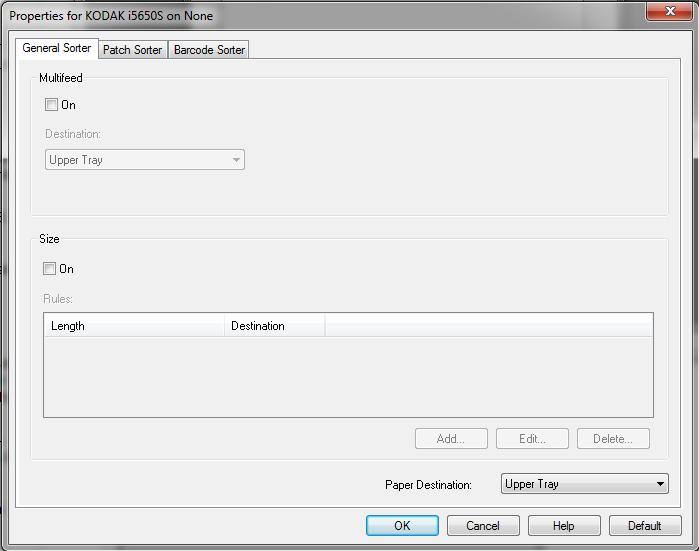

71 Konfigurace nastavení třídění Chcete-li přistupovat k nastavením třídění z ovladače ISIS, přejděte do Nástroje pro ověření skenování (jak je popsáno dříve v této příručce) aotevřete ovladač ISIS. Nastavení možností třídění skeneru nakonfigurujete kliknutím na možnost Třídění. Následující části obsahují popisy a postupy pro konfiguraci nastavení třídění. Na kartách Třídění můžete nastavovat možnosti odesílání listů papíru vsadě dokumentů na různá výstupní místa podle zadaných kritérií. POZNÁMKA: Karty Třídění jsou k dispozici pouze u skenerů i5650s a i5850s. A-61849_cs/ISIS Říjen

72 Možnosti třídění jsou kategorizovány do tří karet: Obecné třídění, Třídění podle čárových příkazů atřídění podle čárových kódů. Cíl papíru při třídění cíl papíru určuje výchozí zásobník pro netříděný papír. Cíl tříděných listů papíru se obvykle od tohoto cíle liší. Tato možnost je k dispozici na všech třech kartách karty Třídění. Změna na jedné kartě způsobí změnu na ostatních. Zadání cíle papíru může být užitečné také, když se netřídí. Dá se při třídění použít například k posílání tlustého papíru na zadní výstup nebo k posílání dokumentů na horní zásobník pro zarovnání na přední stranu. Pořadí pravidel třídění Pravidla třídění se používají v následujícím pořadí: POZNÁMKA: Možnost OCP pro zadní výstup má vždy přednost před vším ostatním. 1. Třídění podání více listů 2. Třídění podle velikosti 3. Třídění podle čárového příkazu 4. Třídění podle čárového kódu 68 A-61849_cs/ISIS Říjen 2016

73 Karta Obecné třídění Na kartě Obecné třídění můžete nastavovat možnosti třídění podání více listů a/nebo listů papíru, které mají specifickou velikost. Podání více listů Třídění podání více listů má vždy přednost před ostatními pravidly třídění. Zapnuto zapne třídění podání více listů azpřístupní možnosti podání více listů. POZNÁMKA: Musí být také zapnuté rozpoznání podání více listů (viz část Karta Podání více listů) a u položky Akce po zjištění nesmí být vybrána možnost, při které papír zůstává ve skeneru. Pokud je například vybrána možnost Pozastavit skenování ponechat papír v dráze, list papíru se netřídí, protože zůstává ve skeneru. Cíl určuje výstupní místo, kam se má každý list z vícenásobného podání odeslat. Velikost Pravidla třídění podle velikosti mají přednost před tříděním podle čárového příkazu a čárového kódu, ale ne před tříděním podání více listů. Zapnout zapne třídění podle velikosti a zpřístupní ostatní možnosti v této skupině. Pravidla zadána mohou být až dvě pravidla. V tabulce jsou uvedeny podrobnosti jednotlivých pravidel. Sloupce představují možnosti výběru z okna Velikost. A-61849_cs/ISIS Říjen

74 Tlačítka pravidel: Přidat slouží k vytvoření nového pravidla. Zobrazí se okno Nastavení třídění podle velikosti. POZNÁMKA: Tato možnost není k dispozici, pokud už jste vytvořili maximální počet povolených pravidel. Upravit slouží ke změně aktuálně vybraného pravidla. Zobrazí se okno Nastavení třídění podle velikosti s vybranými aktuálními možnostmi tohoto pravidla. Odstranit slouží k odstranění aktuálně vybraného pravidla. Okno Nastavení třídění podle velikosti V tomto okně můžete vybrat možnosti jednoho pravidla třídění podle velikosti. Délka slouží k volbě délky, jakou musí list papíru mít, aby se na něj vztahovalo toto pravidlo. Méně než: do určeného cíle budou odeslány listy kratší než uvedená délka. Více než: do určeného cíle budou odeslány listy delší než uvedená délka. Mezi: do určeného cíle budou odeslány listy o délce spadající do vybraného rozmezí. POZNÁMKY: Možnost délky lze použít pouze jednou. Pokud byla možnost použita v jiném pravidle, není k dispozici. Dostupné hodnoty délky se mění v závislosti na vybrané hodnotě Cíl. Když je vybrán jako cíl přední zásobník (spodní zásobník nebo horní zásobník), musí být u možností Méně než a Mezi fyzická délka stránky menší než 38 cm / 15 palců. Když je vybrán jako cíl zadní výstup, musí být u možností Méně než a Mezi fyzická délka stránky menší než 15 cm / 6 palců. Při zadávání délky zvažte zahrnutí dalších 15 mm / 0,5 palce pro případy, kdy bude dokument při skenování našikmo. 70 A-61849_cs/ISIS Říjen 2016

75 Cíl určuje výstupní místo, kam se má odeslat každý list, kterého se toto pravidlo týká. OK dojde k uložení změn a zavření okna. Storno dojde k zavření okna bez uložení změn. Nápověda: zobrazí se informace nápovědy k tomuto oknu. Karta Třídění podle čárového příkazu Před tříděním podle čárového příkazu mají přednost pravidla třídění podání více listů atřídění podle velikosti. Třídění podle čárového příkazu má přednost před tříděním podle čárového kódu. Na kartě Třídění podle čárového příkazu je k dispozici nastavení možností třídění listů s čárovým příkazem a listů po listu s čárovým příkazem. Zapnuto zapne třídění podle čárového příkazu a zpřístupní možnosti třídění podle čárového příkazu. Pravidla lze zadat až 8 pravidel. V tabulce jsou uvedeny podrobnosti jednotlivých pravidel. Sloupce představují možnosti výběru z okna Třídění podle čárového příkazu. Tlačítka pravidel: Přidat slouží k vytvoření nového pravidla. Zobrazí se okno Nastavení třídění podle čárového příkazu. POZNÁMKA: Tato možnost není k dispozici, pokud už jste vytvořili maximální počet povolených pravidel. Upravit slouží ke změně aktuálně vybraného pravidla. Zobrazí se okno Nastavení třídění podle čárového příkazu s vybranými aktuálními možnostmi tohoto pravidla. A-61849_cs/ISIS Říjen

76 Odstranit slouží k odstranění aktuálně vybraného pravidla. Okno Nastavení třídění podle čárového příkazu V tomto okně můžete vybrat všechny možnosti jednoho pravidla třídění podle čárového příkazu. POZNÁMKA: Čárový příkaz lze použít pouze v jednom pravidle. Pokud byl čárový příkaz použit v jiném pravidle, není k dispozici. Čárový příkaz slouží k volbě čárového příkazu, který musí být rozpoznán, aby bylo toto pravidlo použito. T, 1, 2, 3, 4 a Přepnout, 6, 10, 11, 12, 13, 14 a 15 Všechny: značí všechny zbývající čárové příkazy (tzn. každý příkaz, který není použit v jiném pravidle). Odstranit obrázek čárového příkazu všechny obrázky čárového příkazu budou zahozeny a nebudou odeslány do aplikace. POZNÁMKY: - Když je tato možnost vybrána, jsou obrázky odstraňovány bez ohledu na ostatní nastavení skeneru. Zvolení odstranění obrázku s čárovým příkazem znamená, že hostitelská aplikace nebude moci čárový příkaz použít k separaci dokumentu. - Když možnost není vybrána, určují ostatní možnosti skeneru, zda bude obrázek s čárovým příkazem odstraněn. Cíl určuje výstupní místo, kam se má odeslat každý list s čárovým příkazem, kterého se toto pravidlo týká. 72 A-61849_cs/ISIS Říjen 2016

77 Listy po čárovém příkazu, které se mají třídit slouží k určení, které listy papíru okamžitě následující po listu s čárovým příkazem budou odeslány do nastaveného cíle. (žádné) Zadané číslo: slouží k nastavení přesného počtu listů, a to od 1 do 99. Všechny až po tento čárový příkaz: určuje, že do cíle budou odeslány všechny listy papíru až do dalšího listu papíru, u kterého je rozpoznán tento čárový příkaz. POZNÁMKA: Tuto možnost použijte, pokud máte v sadě dokumentů neznámý počet po sobě následujících stránek, které chcete třídit. V tomto případě vezměte dva listy s tímto typem čárového příkazu, vložte jeden z nich před stránky, které se mají třídit, a druhý za tříděné stránky. Všechny následující: určuje, že jsou do cíle odeslány všechny listy papíru po listu s čárovým příkazem až do konce skenování. POZNÁMKY: Probíhající třídění bude pokračovat až do konce. Pokud tedy máte pravidlo k třídění určitého počtu listů a jiné pravidlo je splněno před vytříděním tohoto počtu listů, bude se druhé pravidlo ignorovat. Třídění bude ukončeno, pokud nastane některá z těchto událostí: - Skenování je zastaveno. - Vícenásobné podání, které zastaví skenování. - Uvíznutí, které zastaví skenování. Cíl: výstupní místo, kam se má odeslat každý list, kterého se toto pravidlo třídění podle čárového příkazu týká. POZNÁMKA: Cíl je k dispozici pouze, když není možnost Listy po čárovém příkazu, které se mají třídit, nastavena na hodnotu (žádné). OK dojde k uložení změn a zavření okna. Storno dojde k zavření okna bez uložení změn. Nápověda: zobrazí se informace nápovědy k tomuto oknu. POZNÁMKA: Pokud během třídění dojde k něčemu, co zablokuje skener (např. vícenásobné podání, které zastaví skener a ukončí úlohu), pak se každé platné pravidlo třídění podle čárového příkazu považuje za dokončené. Podle tohoto pravidla nebude provedena žádná další akce. A-61849_cs/ISIS Říjen

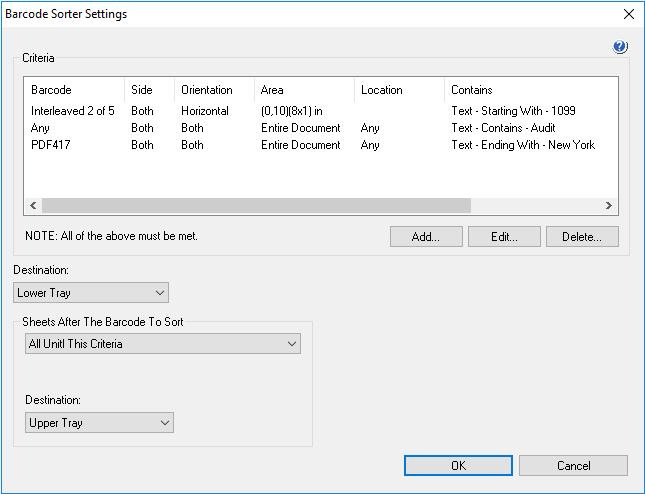

78 Karta Třídění podle čárového kódu Před tříděním podle čárového kódu má přednost třídění podání více listů, třídění podle velikosti i podle čárového příkazu. Na kartě Třídění podle čárového kódu je k dispozici nastavení možností třídění listů s čárovým kódem a listů po listu s čárovým kódem. Zapnuto zapne třídění podle čárového kódu a zpřístupní možnosti třídění podle čárového kódu. Pravidla lze zadat až 8 pravidel. V tabulce jsou uvedeny podrobnosti jednotlivých pravidel. Sloupce představují možnosti výběru z okna Čárový kód. POZNÁMKY: - Na pořadí pravidel záleží. Pokud list papíru splňuje více než jedno pravidlo, použije se první pravidlo, které list splňuje. - Protože každé pravidlo může obsahovat více než jedno kritérium čárového kódu (tzn. může brát více řádků v tabulce), jsou jednotlivá pravidla separována podle označení např. Rule 1 na obrázku výše. - Pravidlo se vybere, když je vybráno libovolné z jeho kritérií čárového kódu (tj. libovolný řádek). Cíl papíru výchozí výstupní zásobník netříděných stránek. 74 A-61849_cs/ISIS Říjen 2016

79 Tlačítka pravidel: POZNÁMKA: Možnosti Odstranit, Posunout nahoru a Posunout dolů platí pro celé pravidlo, ne jen pro vybraný řádek tabulky. Přidat slouží k vytvoření nového pravidla. Zobrazí se okno Nastavení třídění podle čárového kódu. POZNÁMKA: Tato možnost není k dispozici, pokud už jste vytvořili maximální počet povolených pravidel. Upravit slouží ke změně aktuálně vybraného pravidla. Zobrazí se okno Nastavení třídění podle čárového kódu s vybranými aktuálními možnostmi tohoto pravidla. Odstranit slouží k odstranění aktuálně vybraného pravidla. Posunout nahoru slouží k posunutí aktuálně vybraného pravidla o jednu pozici nahoru. Posunout dolů slouží k posunutí aktuálně vybraného pravidla o jednu pozici dolů. Vyhledat čárové kódy po automatickém otočení znamená, že skener bude hledat odpovídající pravidlo po automatickém otočení obrázku, orientovaném podle textu. Toto nastavení ovlivňuje třídění podle čárového kódu pouze v případě použití jedné z těchto možností: Orientace Vodorovná nebo Svislá Hledání čárového kódu podle parametru Oblast na obrázku Výběr čárového kódu podle Umístění (v pořadí na obrázku odshora dolů a zleva doprava) Pokud nepoužíváte žádnou z těchto možností, nezaškrtávejte možnost Vyhledat čárové kódy po automatickém otočení. POZNÁMKA: Tato možnost může ovlivnit rychlost skenování dokumentů. A-61849_cs/ISIS Říjen

80 Okno Nastavení třídění podle čárového kódu V tomto okně můžete vybrat všechny možnosti jednoho pravidla třídění podle čárového kódu. Kritéria pravidla čárového kódu V pravidle čárového kódu je možné mít až čtyři kritéria. Aby bylo pravidlo použito, musí být splněna všechna kritéria. V tabulce jsou uvedeny podrobnosti kritérií. Sloupce představují možnosti výběru z okna Kritéria čárového kódu. Tlačítka pro kritéria: Přidat slouží k vytvoření nového kritéria. Zobrazí se okno Kritéria třídění podle čárového kódu. POZNÁMKA: Tato možnost není k dispozici, pokud už jste vytvořili maximální počet povolených kritérií. Upravit slouží ke změně aktuálně vybraného kritéria. Zobrazí se okno Kritéria třídění podle čárového kódu s aktuálně vybranými možnostmi tohoto kritéria. Odstranit slouží k odstranění aktuálně vybraného kritéria. Cíl určuje výstupní místo, kam se má odeslat každý list s čárovým kódem, kterého se toto pravidlo týká. Listy po čárovém kódu, které se mají třídit slouží k určení, které listy papíru okamžitě následující po listu s čárovým kódem, který splňuje pravidlo, budou odeslány do nastaveného cíle. (žádné) Zadané číslo: slouží k nastavení přesného počtu listů, a to od 1 do A-61849_cs/ISIS Říjen 2016

81 Všechny až po toto kritérium: určuje, že do cíle budou odeslány všechny listy papíru až do dalšího listu papíru, který splňuje kritéria čárového kódu tohoto pravidla. POZNÁMKA: Tuto možnost použijte, pokud máte v sadě dokumentů neznámý počet po sobě následujících stránek, které chcete třídit. V tomto případě vezměte dva listy s čárovým kódem se stejným kritériem, jaké má toto pravidlo, vložte jeden z nich před stránky, které se mají třídit, a druhý za tříděné stránky. Všechny následující: určuje, že jsou do cíle odeslány všechny listy papíru po listu s čárovým kódem až do konce skenování. POZNÁMKY: Probíhající třídění bude pokračovat až do konce. Pokud tedy máte pravidlo k třídění určitého počtu listů a jiné pravidlo je splněno před vytříděním tohoto počtu listů, bude se druhé pravidlo ignorovat. Třídění bude ukončeno, pokud nastane některá z těchto událostí: - Skenování je zastaveno. - Vícenásobné podání, které zastaví skenování. - Uvíznutí, které zastaví skenování. Cíl: výstupní místo, kam se má odeslat každý list, kterého se toto pravidlo třídění podle čárového kódu týká. POZNÁMKA: Cíl je k dispozici, pouze když není možnost Listy po čárovém kódu, které se mají třídit, nastavena na hodnotu (žádné). OK dojde k uložení změn a zavření okna. Storno dojde k zavření okna bez uložení změn. Nápověda: zobrazí se informace nápovědy k tomuto oknu. POZNÁMKA: Pokud během třídění podle čárového kódu dojde k něčemu, co zablokuje skener (např. vícenásobné podání, které zastaví skener a ukončí úlohu), pak se každé platné pravidlo třídění podle čárového kódu považuje za dokončené. Podle tohoto pravidla nebude provedena žádná další akce. A-61849_cs/ISIS Říjen

82 Kritéria třídění podle čárového kódu V tomto okně můžete vybrat všechny možnosti jednoho kritéria v pravidle čárového kódu. Čárový kód slouží k volbě typu čárového kódu, který musí být na listu papíru rozpoznán. Codabar Code 128 Code 3 of 9 EAN -13 EAN -8 Interleaved 2 of 5 UPC-A UPC-E PDF417 QR Code Libovolný jednorozměrný čárový kód: znamená, že každý jednorozměrný čárový kód na papíru kritérium splňuje. (PDF417 a QR Code jsou dvourozměrné.) Žádný nerozpoznán: určuje, že třídění bude provedeno, pokud není na papíru nalezen žádný čárový kód. POZNÁMKY: - Čárový kód musí mít alespoň 4 znaky, aby mohl být použit pro třídění podle čárového kódu. Pokud potřebujete třídit s méně znaky, kontaktuje podporu na adrese - Čárový kód lze použít ve více kritériích v rámci jednoho pravidla. - Čárový kód lze použít ve více pravidlech. 78 A-61849_cs/ISIS Říjen 2016

83 Hledat určuje, kde na listu papíru se má čárový kód hledat. Strana: vyberte, na které straně papíru se má čárový kód pro třídění hledat. - Obě: hledat na obou stranách papíru. Nezáleží, na které straně čárový kód je. - Přední: čárový kód hledat pouze na přední straně. - Zadní: čárový kód hledat pouze na zadní straně. Orientace: vyberte orientaci čárového kódu. S kritérii třídění podle čárového kódu budou srovnávány pouze čárové kódy s vybranou orientací. - Vodorovná - Svislá - Obě Oblast: vyberte místo na papíru, kde se má hledat. - Celý dokument - Část dokumentu Počátek (x, y): (x) je vzdálenost od levého okraje dokumentu a (y) je vzdálenost od horního okraje dokumentu. Velikost (š, v): šířka a výška prohledávané oblasti, vztaženo k transportu. Poloha: vyberte polohu v oblasti hledání, kde musí čárový kód být. Hledání čárového kódu probíhá na obrázku z horního levého rohu do pravého spodního. - Kdekoliv: určuje, že čárový kód se může nacházet kdekoliv v prohledávané oblasti. - 1: musí se jednat o první čárový kód v prohledávané oblasti. - 2: musí se jednat o druhý čárový kód v prohledávané oblasti. - atd. POZNÁMKY: Možnost Poloha není k dispozici, když možnost Čárový kód je Ne každý. Možnost Poloha není k dispozici, když možnost Oblast je Část dokumentu. Možnost Poloha použijte, když je na listu papíru více čárových kódů, ale třídit chcete podle některého konkrétního. Pokud jsou například dole od středu papíru tři čárové kódy a vy chcete třídit podle toho prostředního, vyberete možnost 2. A-61849_cs/ISIS Říjen

84 Data určuje, co musí být v datech čárového kódu. Obsahuje vyberte typ dat. - Libovolná hodnota: data mohou být jakákoliv. Tuto možnost použijte pro třídění podle typu čárového kódu např. libovolný kód typu Code 3 of 9. - Číslo: slouží ke srovnání dat čárového kódu s číslem až s9číslicemi. Všechny nečíselné znaky, a to včetně mezery, způsobí, že se srovnání nezdaří. Srovnání: vyberte způsob srovnání: Rovno, Nerovná se, Méně než, Více než, Méně než nebo rovno a Více než nebo rovno. Při srovnávání nezáleží na velikosti písmen, takže např. řetězec DATA je stejný jako data. Hodnota: zadejte až devítimístné číslo, se kterým se mají data čárového kódu srovnávat. - Text: slouží ke srovnání dat čárového kódu s řetězcem složeným ze znaků. Vyhledávaná znaková hodnota musí být v prvních 4096 znacích hodnoty čárového kódu. Srovnání: vyberte způsob srovnání: Obsahuje, Rovno, Nerovná se, Začíná, Nezačíná, Končí a Nekončí. Hodnota: zadejte až 32 znaků, se kterými se mají data čárového kódu srovnávat. Délka zadejte požadovanou délku dat (tj. počet číslic a znaků), a to od 1 do Libovolná: kritérium splňuje libovolný počet znaků. - Rovno - Nerovná se - Méně než - Více než - Mezi POZNÁMKA: Možnosti Data nejsou k dispozici, když možnost Čárový kód je Ne každý. OK dojde k uložení změn a zavření okna. Storno dojde k zavření okna bez uložení změn. Nápověda: zobrazí se informace nápovědy k tomuto oknu. 80 A-61849_cs/ISIS Říjen 2016
