1 DREVENÉ KROVY KROV: - Je hlavnou nosnou konštrukciou zastrešenia, prenáša hmotnosť strešného plášťa a vonkajšieho zaťaženia poveternostnými vplyvmi do zvislých nosných konštrukcii (zvislé múry). - Každý krov musí byť dostatočne tuhý v priečnom i pozdĺžnom smere, musí byť dobre zakotvený v podperách. - Strešný priestor by mal byť vetrateľný a prístupný občasnej kontrole strešných prvkov. - Max. súvislá dĺžka krovu je 30 m (požiarny úsek), ak sú dlhšie musíme ich oddeliť požiarnymi múrmi, ktoré sú vyvedené min. 150 mm nad krytinu strechy (cez tento múr nesmie prechádzať žiadny drevený prvok). - Drevené prvky krovu musia byť od omietnutého, alebo vyškárovaného komína vzdialené min. 50 mm. - Ak drevené prvky prechádzajú komínovým telesom musia byť od prieduchu vzdialené min. 300 mm. 9

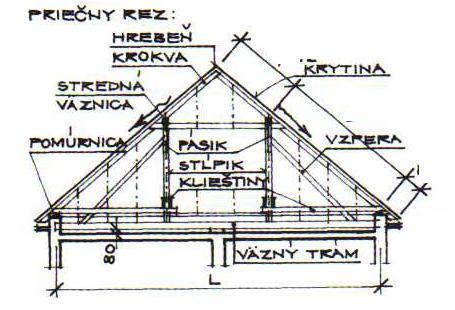

2 1-väzný trám 2-nadmurovka 3-pomurnica 4-väznica 5-plná väzba 6-stĺpik 7-vzpera 8-pásik 9-klieštiny 10-prázdna väzba 1. VÄZNÝ TRÁM: - Prenáša zaťaženie krovu na nosné múry. - Koniec väzného trámu sa impregnuje. - Vkladá sa do kapsy na impregnovanú drevenú podložku hr. 25 mm. - Okolo väzného trámu musí byť v kapse vzduchová medzera s veľkosťou 50 mm; z hornej strany cca 15 mm. - Dolná hrana väzného trámu je od stropu vzdialená min. 80 mm; môžeme ho vypodložiť v mieste, kde je o podlažie nižšie nosný múr. - Uloženie väzného trámu do vopred vynechanej kapsy v nadmurovke 10

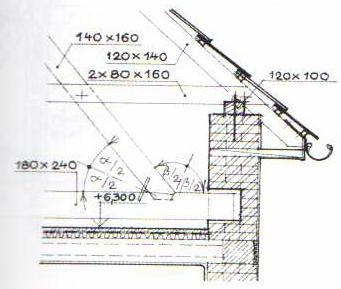

3 2. KROKVA: - Krokvy sa kladú kolmo na odkvap, ich osová vzdialenosť je mm. - Dolná hrana krokvy musí byť od rímsy vzdialená 20 mm. - Krokvy sa vo vrchole spájajú čapovaním, alebo preplátovaním a zabezpečujú sa kolíkom, alebo klincami. - Vzdialenosť krokiev od podpery: - Uloženie krokvy na stredovú väznicu 11

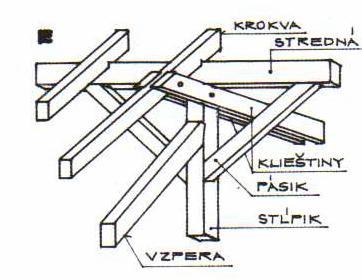

4 Dĺžka krokvy: L 1 = max. 2500mm, L= max. 4500mm(5000) L 2 = max. 1500mm, 3. VÄZNICA: - Sú vodorovné trámy, ktoré sú v prázdnych väzbách namáhané na ohyb. - Môžu byť: a) vrcholová (hrebeňová) b) stredová c) odkvapová (pomúrnica) - Pomúrnica je osadená na povalovej nadmurovke, ak nemá previsnuté konce kladie sa na plocho, ak má previsnuté konce dáva sa po výške. - Medzi pomúrnicu a nadmurovku sa musí vložiť izolácia. - Pomúrnica sa kotví do nadmurovky, alebo stropu každých mm. - Pomúrnica je od líca nadmurovky vzdialená 50 mm. 4. PÁSIK: - Vystužujú spojenie stĺpika a väznice v pozdĺžnom smere. - Skracujú rozpätie väznice a pomáhajú prenášať zaťaženie do väzného trámu. 5. STĹPIK: - Podopiera väznicu v miestach plných väzieb. - Má štvorcový prierez a je namáhaný na tlak. - Kotví sa do väznice a väzného trámu. - Poloha stĺpika sa zabezpečuje skobami, oceľovými uholníkmi, alebo drevenými hranolčekmi. 6. KLIEŠTINY A VZPERY: - Nachádzajú sa v miestach plných väzieb a stužujú krov v priečnom smere. - Klieštiny zachytávajú vodorovné zložky šikmých tlakov od krokiev. Používajú sa v páre a spojenie medzi klieštinou, pomúrnicou a väznicou je pomocou kampovania. - Vzpery sú šikmé prvky, ktoré pomáhajú preniesť zaťaženie do väzného trámu. ZÁSADY NAVRHOVANIA KROVOV VÄZNICOVEJ SÚSTAVY: - Prierezy prvkov krovu na rozpätie 8 11 m. 12

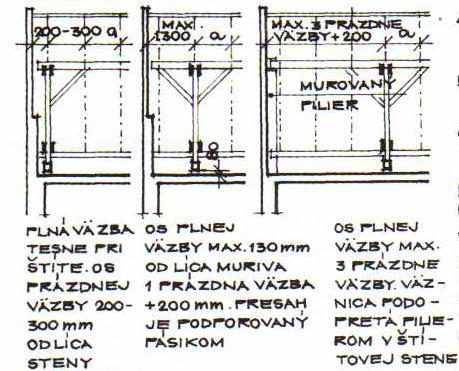

5 - Veľkosť prierezov prvkov a ich usporiadanie závisí od veľkosti rozpätia budovy, sklonu strechy, hmotnosti krytiny atď. - Vzdialenosť plných väzieb je max. 4,5 m. - Medzi plnými väzbami sú 3 4 prázdne väzby. Plná väzba: - obsahuje všetky prvky krovu. Prázdna väzba (jalová): - je tvorená krokvou, ktorá je položená na väznici a pomúrnici. 1. STOJATÁ STOLICA: - Je to krov väznicovej sústavy charakteristický tým, že väznice sú podopierané zvislými stĺpikmi. 2. LEŽATÁ STOLICA: - Tento krov väznicovej sústavy je charakteristický tým, že nie sú tu zvislé stĺpiky, väznice sú podopierané šikmými vzperami (navrhujú sa tam kde nie je nosný múr),(zaťaženie sa prenáša bližšie k nosným obvodovým múrom) 13

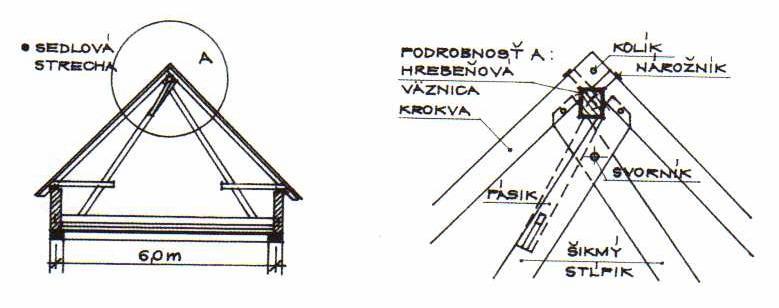

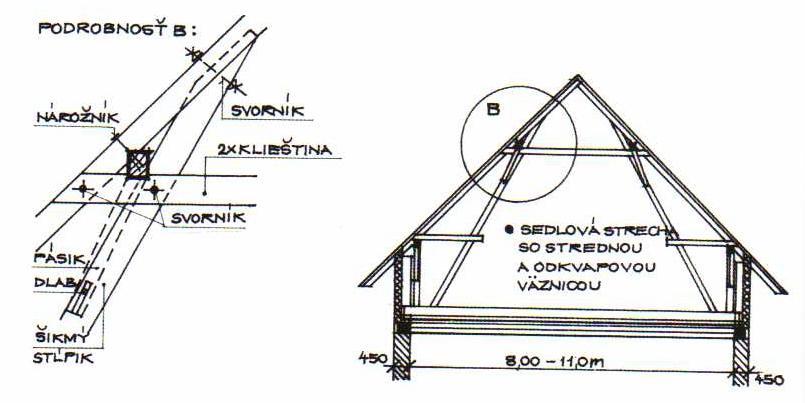

6 Krovy sedlových striech sú tvorené stojatou, alebo ležatou stolicou. V súčastnej dobe z dôvodu využitia podkrovného priestoru na bývanie sa nahrádza tzv. HAMBÁLKOVÝM KROVOM. HAMBÁLKOVÝ KROV: - Je považovný za úsporný druh krovu z hľadiska drevnej hmoty - Nenavrhujeme ich na vysoké nadmurovky, pretože môže dochádzať k poškodeniam(k odtrhnutiu nadmurovky) vplyvom vodorovných síl od krokiev. - Vodorovné sily sa prenášajú do pomúrnice a odtiaľ sa prenášajú: o oceľovými kotviacimi ťahadlami do konštrukcie stropu, o oceľovobetónovým vencom s oceľovobetónovými pilierikmi do konštrukcie stropu (vzialenosť kotvenia pomúrnice je 2500mm). - Nemá plné a prázdne väzby, každý pár krokiev je dopnutý hambálkom(dreveným trámom), alebo klieštinami. 14

7 - Pri dimenzovaní prvkov musíme brať do úvahy aj hmotnosť strešného plášťa t.j. hmotnosť izolácie, podbitia, podhľadu... - V dôsledku nedostatočného nadimenzovania a zabezpečenia priestorovej tuhosti dochádza k: a) polámaniu krokiev v miestach napojenia hambálku, b) porušeniu vodotesnosti krytiny s následným zatekaním dažďovej vody do objektu, c) porušeniu celej hambálkovej sústavy krovu, čo môže zapríčiniť haváriu objektu, - Do rozpätia 10 m nemusíme použiť väznice pri väčšom rozpätí sú väznice ukladané na nosné múry. - V pozdĺžnom smere krov stužujeme zavetrovacími doskami cez 3 polia krokiev od pomúrnice ku klieštinam. Kotvenie pomúrnice oceľovými kotvami do stropnej konštrukcie Správanie sa hambálkového krovu při jednostrannom zaťažení KROVY VALBOVÝCH STRIECH: - Dodržiava sa vzdialenosť plných väzieb, stredné väznice tvoria uzavretý kruh podobne aj pomúrnice. - Pod nárožím musí byť stredová väznica podopretá stĺpikom. - Nárožne krokvy sú väčšieho prierezu a majú tvar resp. prierez päťuholníka. - Krovy valby sa opierajú o pomúrnicu, väznicu a nárožnú krokvu. 15

8 KROVY ÚSPORNYCH SÚSTAV: - Sú drevené lepené, alebo zbíjané konštrukcie. - Na výrobu lepených konštrukcii sa používa zdravé ihličnaté drevo a lepené plochy musia byť hladko ohobľované. - Na lepenie sa používajú vodovzdorné lepidla zo syntetických živíc. - Na výrobu zbíjaných konštrukcii sa používajú styčnikové dosky a klincové spoje. - Každé nosné spojenie musí byť vytvorené min. 4 klincami. A/ KROV Z DREVENÝCH PREHRADOVÝCH ZBÍJANÝCH VÄZNÍKOV: - Môžu byť bez podhľadu, alebo s podhľadom. - Umožňujú krytinu - Najčastejšie sa robia sedlové, alebo pultové väzníky. - Väzníky sa osadzujú na drevenú pomúrnicu, železobetónový veniec, alebo oceľový prievlak Systém väzníkov spájaných styčníkovými platničkami(tzv. Gang-Nail systém) má niekoľko výhod: Styčníková oceľová platnička s tŕňmi, možnosť preklenúť až 30-metrové rozpony, čo umožňuje projektantom veľkú variabilitu vnútornej dispozície, neobmedzené tvarové riešenie pri dodržaní základných konštrukčných princípov, úspory dreveného materiálu v porovnaní s nahraditeľnými spôsobmi drevenej konštrukcie, úspory tam, kde spodný pás nahrádza nosnú konštrukciu stropov, keďže ide o ľahkú konštrukciu, dosahujú sa úspory vo zvislých konštrukciách, doprave, montáži jednoduchosť samotného systému a spriemyselnenie výroby, zrýchlenie výstavby, ochrana dreva sa realizuje priamo vo výrobnej hale, jednoduchá montáž, konštrukcia sa dopraví na stavbu ako polovýrobok vo forme stavebnice, minimalizácia stavebného odpadu, využitie výpočtovej techniky pri konštrukciách striech, návrhu väzníkov, kotvenia a stuženia. B/ LEPENÉ KROVY: - Používajú sa ako lepené väzníkové, hambálkové krovy, alebo krovy z lepených priehradových väzníkov. - Lepené väzníky bývajú obvykle plnostenné tvaru I - Pred montážou treba prekontrolovať správnu polohu kotvených častí. 16

9 17
