1 Pozemní stavitelství II. Zastřešen ení budov 1 Zpracoval: Filip Čmiel, Ing.

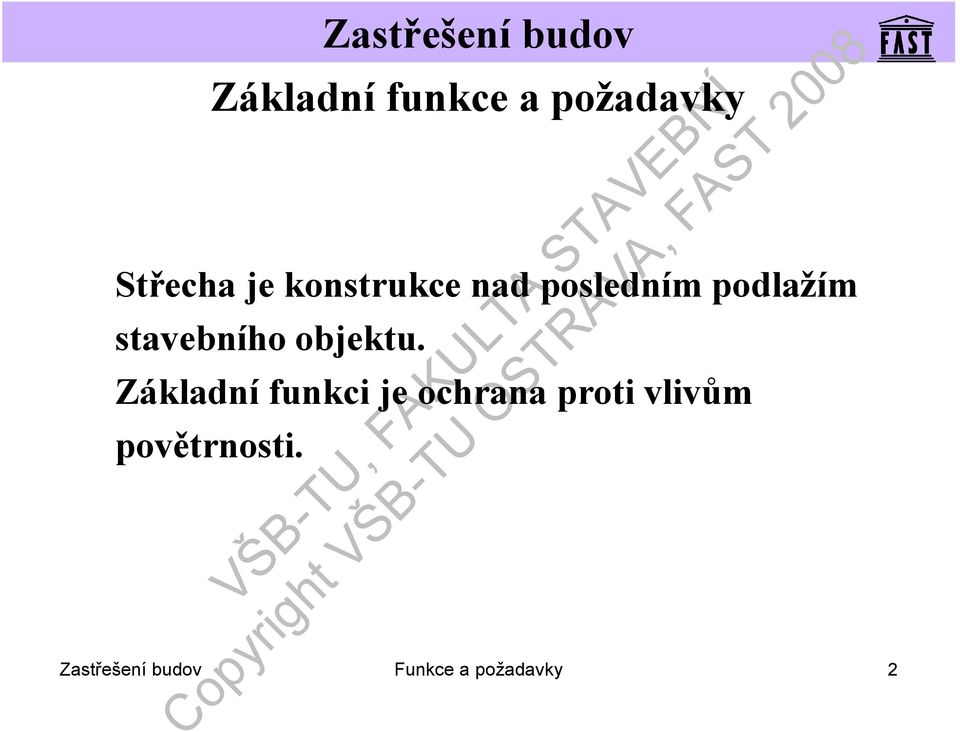

2 Základnífunkce a požadavky Střecha je konstrukce nad posledním podlažím stavebního objektu. Základní funkci je ochrana proti vlivům povětrnosti. Zastřešení budov Funkce a požadavky 2

3 Základnífunkce a požadavky Statické Provozní Konstrukční Tepelně technické Požární Ekonomické Architektonické Urbanistické Zastřešení budov Funkce a požadavky 3

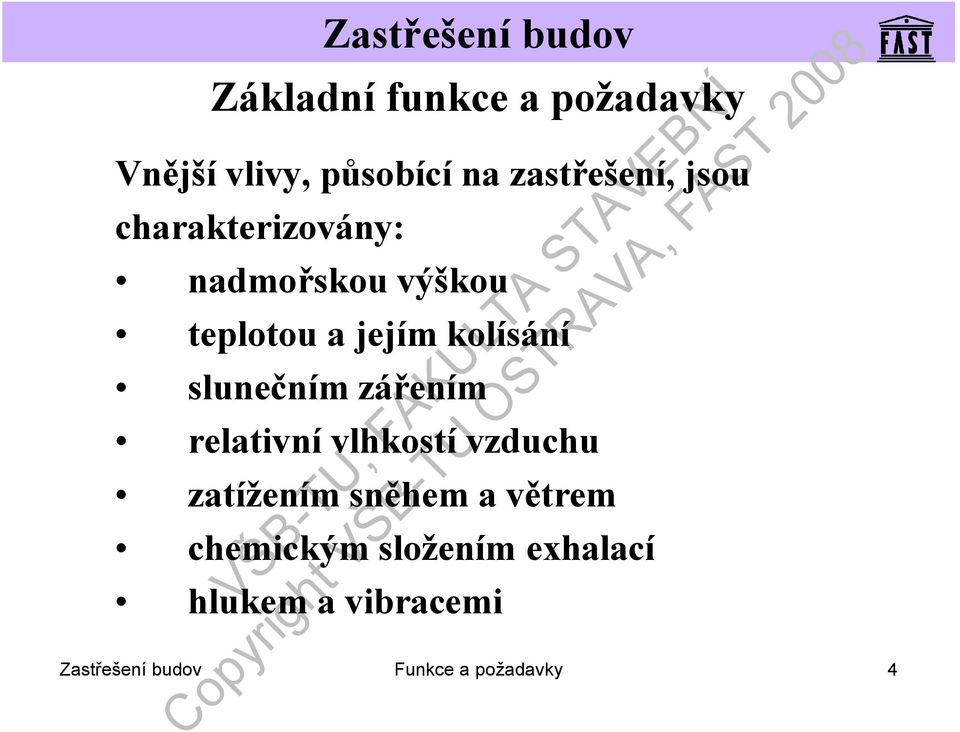

4 Základnífunkce a požadavky Vnějšívlivy, působící na zastřešení, jsou charakterizovány: nadmořskou výškou teplotou a jejím kolísání slunečním zářením relativní vlhkostí vzduchu zatížením sněhem a větrem chemickým složením exhalací hlukem a vibracemi Zastřešení budov Funkce a požadavky 4

5 Části zastřešení Nosná střešní konstrukce Střešní plášť Podhled Zastřešení budov Funkce a požadavky 5

6 Rozdělenístřešních konstrukcí Podle velikosti sklonu střešní roviny se rozlišují: střechy ploché bez sklonu se sklonem krytiny (0-5 ) střechy šikmé(5-45 ) střechy strmé(45-90 ) Zastřešení budov Funkce a požadavky 6

7 Rozdělenístřešních konstrukcí Podle rozponu (osové vzdálenosti podpor) lze rozdělit nosné střešní konstrukce na: malorozponové (cca do m), středněrozponové (od m), velkorozponové(více jak 36 m). Zastřešení budov Funkce a požadavky 7

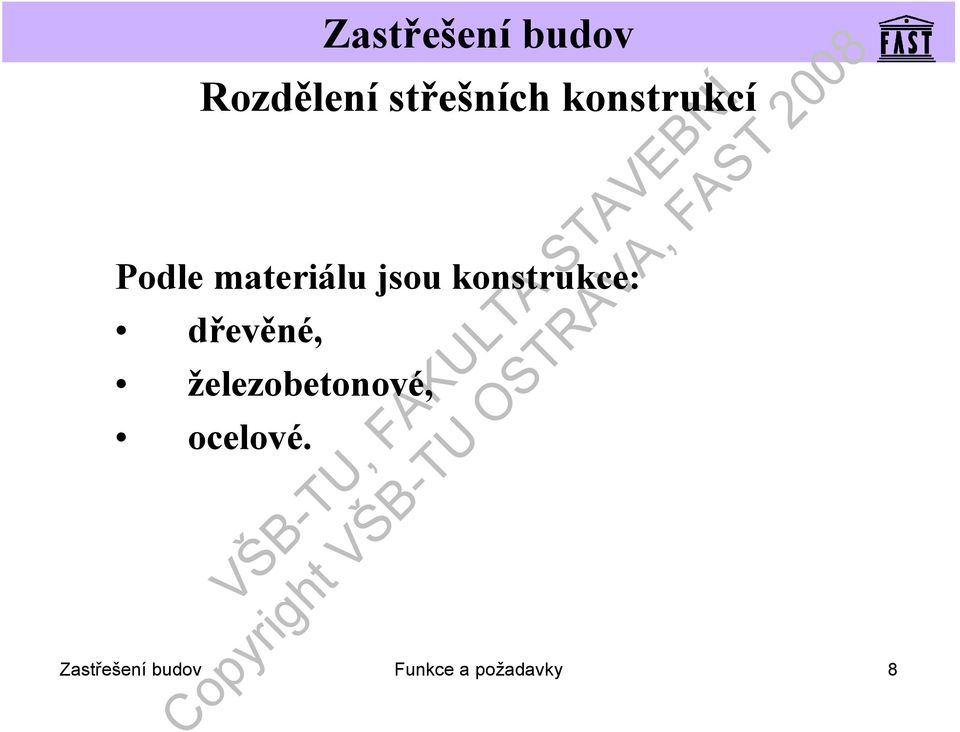

8 Rozdělenístřešních konstrukcí Podle materiálu jsou konstrukce: dřevěné, železobetonové, ocelové. Zastřešení budov Funkce a požadavky 8

9 Rozdělenístřešních konstrukcí Z hlediska pochůznosti: nepochůzné, provozní. Zastřešení budov Funkce a požadavky 9

10 Rozdělenístřešních konstrukcí Podle způsobu provádění jsou konstrukce: prováděnépřímo na stavbě, montované. Zastřešení budov Funkce a požadavky 10

11 Rozdělenístřešních konstrukcí Podle počtu střešních plášťů: jednoplášťové, dvouplášťové, několikaplášťové. Zastřešení budov Funkce a požadavky 11

12 Rozdělenístřešních konstrukcí Podle konstrukčního systému: krovy, vazníky, lomenice, skořepiny, zavěšené konstrukce, pneumatické. Zastřešení budov Funkce a požadavky 12

13 Rozdělenístřešních konstrukcí Podle tvaru rozeznáváme střechy zalomené: střecha sedlová, střecha pultová, střecha valbová, střecha polovalbová, střecha polokřížová, střecha mansardová, střecha stanová, střecha pilová, střecha věžová Zastřešení budov Funkce a požadavky 13

14 Rozdělenístřešních konstrukcí Střechy zalomené (a - pultová, b - sedlová, c -valbová, d,e - polovalbová, f - stanová, g - mansardová, h - pilová, i - věžová) Zastřešení budov Funkce a požadavky 14

15 Krovy Krovy Funkce a požadavky 15

16 Spoje dřevěných krovových konstrukcí Rozeznáváme spoje: sbíjené (hřebíkové), svorníkové (šroubové), lepené, tesařské. Krovy Funkce a požadavky 16

17 Spoje dřevěných krovových konstrukcí U tesařských spojů rozlišujeme: podélnévazby, příčné vazby, zesilování dřev. Krovy Funkce a požadavky 17

18 Podélnéspoje Sraz - nejjednoduššíspoj vzájemně rovnoběžných dřev, která se ksobě přikládají buď čely, nebo bočními plochami. Krovy Funkce a požadavky 18

19 Podélnéspoje Plátování -podélnénastavování dřev, přičemž se spojovaná dřeva stýkají částí čel i podélných ploch, tzv. plátem. Krovy Funkce a požadavky 19

20 Příčné spoje Lípnutí -nejjednodušší spoj dvou vzájemně kolmých nebo šikmých dřev, při němž se čelo jednoho dřeva prostě přiloží kpodélnéploše druhého dřeva. Krovy Funkce a požadavky 20

21 Příčné spoje Zapuštění -spoj dvou vzájemně kolmých nebo šikmých dřev, přičemž čelo jednoho dřeva je zapuštěno celou dosedací plochou do výřezu ve dřevu druhém. Krovy Funkce a požadavky 21

22 Příčné spoje Čepování -spoj dvou vzájemně kolmých nebo šikmých dřev, znichž konec jednoho dřeva je opatřen čepem a boční plocha druhého dřeva dlabem odpovídajícím čepu. Krovy Funkce a požadavky 22

23 Příčné spoje Krovy Funkce a požadavky 23

24 Příčné spoje Přeplátování -spoj dvou vzájemně ksobě kolmých nebo šikmých dřev, ježjsou opatřena vzájemně si odpovídajícími zářezy, takže hloubka přeplátování se rovná součtu hloubek obou zářezů. Krovy Funkce a požadavky 24

25 Příčné spoje Kampování -spoj dvou vzájemně ksobě kolmých nebo šikmých dřev, znichž jedno má zářez a druhéje buď bez zářezu, nebo se zářezy. Hloubka zapuštění se rovná hloubce zářezu. Krovy Funkce a požadavky 25

26 Příčné spoje Osedlání spojení dvou dřev ležících v různých rovinách, znichžjedno je opatřeno zářezem (sedlem) a druhé je zpravidla bez zářezu. Krovy Funkce a požadavky 26

27 Vaznicová soustava -stojatá stolice 1 vazný trám, 2 podezdívka, 3 pozednice, 4 střednívaznice, 5 krokev, 6 sloupek, 7 vzpěra, 8 pásek, 9 kleštiny, 10 jalová vazba Krovy Funkce a požadavky 27

28 Vaznicová soustava -ležatá stolice 1 vazný trám, 2 podezdívka, 3 pozednice, 4 střednívaznice, 5 krokev, 6 sloupek, 7 vzpěra, 8 pásek, 9 kleštiny, 10 jalová vazba Krovy Funkce a požadavky 28

29 Konstrukční typy krovů Krovy Funkce a požadavky 29

30 Konstrukční typy krovů Krovy Funkce a požadavky 30

31 Použitá literatura: Závěrem Děkuji za pozornost. [1] Hájek, P.: Konstrukce pozemních staveb 10, Vyd. ČVUT Praha, 2000, ISBN [2] Hájek V. a kol., Pozemní stavitelství II: pro 2. ročník SPŠstavebních, Vyd. Sobotáles Praha, 2002, ISBN X. [3] MatoušováD., Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. [4] MatoušováD., Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN [5] Hájek V., Novák L., Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN [6] WitzanyJ. a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN [7] Skulinová D., Skotnicová I., Vodorovnékonstrukce, Vyd. EdičníVŠB-TUO, 1998, ISBN Funkce a požadavky 31
