Nosné konstrukce krovů

Transkript

1 Nosné konstrukce krovů

2 Výhody šikmých střech Minulost: Šikmé střechy v minulosti představovaly jediné možné řešení zastřešení (existovaly pouze skládané krytiny) V podstřešním prostoru se skladovalo seno (chovali jsme koně a seno dobře tepelně izolovalo) Současnost: Známe spolehlivá řešení povlakových krytin Známe účinné tepelné izolace Podstřešní prostor využíváme pro bydlení, Proč se šikmé střechy stále navrhují?

3 Příklady konstrukcí šikmých (sklonitých) střech

4 Příklad

5 Příklad

6 Příklad

7 Příklad

8 Příklad

9 Příklad

10 Příklad

11 Příklad

12 Příklad

13 Příklad

14 Okrajové podmínky návrhu Rozmanitost konstrukcí je důsledkem rozmanitých okrajových podmínek Okrajové podmínky: Půdorys konstrukce Rozpon Tvar střechy a způsob odvodnění Podmínky podepření Požadovaný vnitřní prostor Střešní krytina Dílčí úpravy (okna, vikýře, komíny, schodiště) Sklon střechy

15 Typy střech podle geometrie a) pultová střecha, b) sedlová střecha, c) polovalbová střecha, d) valbová střecha, e) stanová střecha, f) mansardová střecha g) polovalbová střecha, h) pilová střecha

16 Části střešní plochy 1- hřeben, 2- okap, 3- nároží, 4 úbočí, 5 štít, 6 - sběžiště

17 Řešení geometrie šikmých střech řešení tvaru střechy je základní geometrická úloha deskriptivní geometrie řešení vychází z požadavků stejných sklonů a stejné úrovně okapů, zakázaných hran

18 Vliv střešní krytiny na návrh nosného systému tíha krytiny (vliv na dimenze a vzdálenosti vazeb) způsob podepření o bednění (prkna, OSB) - neúnosné krytiny, plech, živičné šindele, břidlice, šindele o latě (30/50, 40/60) - běžné krytiny, keramické a betonové tašky o vaznice (nebo vlašské krokve) - vlnité plechové krytiny, sendvičové panely, sláma (vodorovné krokve) latě i vaznice musí být orientovány vodorovně

19 Poznámka ke starším učebním podkladům Co se za 100 let změnilo? využití podstřešních prostor (vazný trám a sloupky někdy překáží) zvýšila se cena práce (pracné spoje) nemáme velké trámy máme kovové spojovací prvky máme lepené dřevo, umíme dimenzovat krovy umíme dělat lepší auta Podle: Kupilík, V.: Střechy. SIA Praha 1997

20 Materiálové varianty krovů Konstrukce vázané nehraněné řezivo prvky spojované vázáním (lýko, liany, provaz, drát) Tesařsky vázané konstrukce tesané, řezané hranoly a trámy a tesařské spoje (zářezy, čepy, kolíky,..) Technologicky pokročilé konstrukce lepené dřevo, materiálově kombinované, spoje NC, spoje

21 Základní typy konstrukcí jedno, dvou a třístupňové konstrukce krokevní, vlašské a vaznicové závislost na rozponu způsob ukládání krytiny

22 Jednostupňová konstrukce

23 Prostá krokevní soustava dva trámy spojené ve vrcholu kloubem neposuvné podepření

24 Porovnání lomeného nosníku a krokevní soustavy ohybový moment na přímém a lomeném nosníku jsou stejné ohybový moment nezávisí na tvaru nosníku vodorovným podepřením vzniká tlakové působení krokve se ve vrcholu vzájemně podepírají a tím zmenšují rozpon na 1/2 ohybový moment se oproti lomenému nosníku sníží na 1/4

25 Prostá krokevní soustava osová a vodorovná síla Krokve se ve vrcholu vzájemně podepírají Rozkladem svislé reakce ve vrcholu do šikmých složek vznikají v krokvích osové síly Vodorovná síla je vodorovná složka osové síly (je konstantní) Vodorovná reakce je při vertikálním zatížení rovna vodorovné síle Velikost osových a vodorovných sil závisí na sklonu krokve

26 Prostá krokevní soustava - podíl vodorovných reakcí na přenosu svislého zatížení tlaková čára

27 Prostá krokevní soustava - zachycení vodorových reakcí uzavřené, otevřené a spojité systémy podepření (obecný systém) zachycení reakce ohýbanou konstrukcí (M), rozkladem sil (N), smykovou konstrukcí (Q)

28 Časté chyby kotvení (princip slabého článku řetezu) nedostatečné kotvení krokve k pozednici nedostatečné kotvení pozednice k věnci nedostatečné kotvení věnce ke zdivu nedostatečná únosnost zdiva

29 Řešení valeb a nároží u krokevních soustav

30 Příklad řešení (tradiční konstrukce) 1- krokev, 2- vazný trám, 3- námětek, 4- zavětrování, 5- pozednice, 6- stropní konstrukce, 7-kotvení

31 Hambálková soustava hambálek redukuje ohybové namáhání krokve

32 Hambálková soustava působení hambálku pro svislé zatížení Konstrukce kombinuje tlakové působení a ohyb Tlačená konstrukce tvořená spodní částí krokví a hambálkem tvoří pro svislé zatížení podporu krokve (a tím redukuje moment)

33 Porovnání lomeného nosníku, krokevní soustavy a hambálku prostý nosník, resp. lomený rám nosník o dvou polích, resp. prosté krokve spojitý nosník o čtyřech polích, resp. hambálková soustava

34 Vliv polohy hambálku na velikost vodorovné reakce charakter síly v hambálku závisí na jeho výšce (nahoře je tlačený, dole tažený) hambálková střecha v sobě spojuje dvě tlačené konstrukce (horní a dolní) hambálek tvoří pro horní táhlo a pro spodní rozpěru (výsledné působení je součet dílčích působení)

35 Na čem závisí velikost vodorovné reakce hambálkové konstrukce? na poloze hambálku, tuhosti krokve a tuhosti vodorovného podepření hambálek je staticky neurčitý vnitřní síly závisí na tuhostech

36 Hambálková soustava při horizontálně netuhém podepření Jedná se zpravidla o chybu v návrhu nebo provedení podpor Netuhé uložení omezí podíl vodorovné síly na přenosu zatížení Zatížení je přenášeno více nebo zcela rámovým působením (méně tuhé a méně únosné) Není-li zachycena vodorovná síla (např. třením), je moment stejný jako na prostém nosníku shodného rozpětí!!

37 Prosté krokevní a hambálkové soustavy na velká rozpětí 1- lepená plnostěnná krokev, 2- vzpinadlová krokev, 3- příhradová krokev

38 Působení krokevní a hambálkové soustavy při vodorovném zatížení samostatné působení krokví u prosté krokevní soustavy spolupůsobení dvojic krokví u hambálku neposuvný hambálek může působit jako vodorovně tuhý nosník a přenášet zatížení do štítů,..

39 Konstrukční řešení tuhého hambálku hambálek je vodorovný nosník přenášející zatížení větrem (tlak a sání) do podpor (štít,..) nosník musí mít pásnice a smykové spojovací prostředí (deska, diagonály) viz: principy nosníku

40 Konstrukční ( nepravá ) vaznice vložená do vrcholu hambálku vaznice nepodepírá hambálky (nemá vliv na přenos svislého zatížení) jedná se o konstrukční ztužení (zajištění spolupůsobení hambálků) viz princip pojišťovny vaznice může být použita pro řešení atypických míst (valby, rohy,..)

41 Vliv tuhosti hambálku na velikost vodorovné reakce tuhý hambálek a krokev redukují vodorovnou sílu princip zmrzlé jitrnice

42 Progresivní hambálková soustava Vliv svislé stojky na charakter namáhání hambálku (domácí úkol pro studenty)

43 Ukázka tradičního řešení

44 Ukázka progresivního řešení

45 Dvoustupňová konstrukce

46 Co mají společného? Pražský groš (Václav II 1300)

47 Vlašský krov vlašská krokev = horizontálně orientovaná nosná vazba může být řešena libovolně

48 Soustavy s vodorovnými krokvemi dvoustupňová soustava (pravá) jednostupňová soustava s krokvemi opřenými na štítech jednostupňová soustava s falešnými vlašskými krokvemi opřenými na běžných krokvích

49 Tradiční formy

50 Příklad: Konstrukce na bázi oceli

51 Moderní formy příhradové vazníky obdobné řešení jako u halových konstrukcí vyžaduje únosnou krytinu nebo plošné bednění

52 Poznámka k terminologii u krovu je krytina (resp. její podkladní vrstva) nesena krokvemi u halové konstrukce je krytina nesena vaznicemi

53 Třístupňová konstrukce

54 Optimalizace uspořádání Okrajové podmínky návrhu (tvar, rozpon, krytina, zatížení, ) Proměnné parametry (typ topologie, dílčí rozměry x1, x2, x3, typy dílčích konstrukcí 1,2,3) Multikriteriální hodnocení variant (cena, vzhled,..) Prohledávání možných variant a hledání nejlepší varianty (7-mi rozměrný prostor parametrů)

55 Optimalizace pomocí heuristik bakalářská práce Folta

56 Optimální profil ohýbaných průřezů pro vázané krovy je nejlépe ponechat celý průřez pro tesařsky vázané krovy nutno profil ohranit optimální poměr šířka/výška...5/7 (maximální únosnost při daném průřezu) (optimalizační úloha)

57 Vaznicové soustavy krovu návrh krokví princip spojitého podepření maximální rozpon pro běžné průřezy krokví 4,5 m (empirická hodnota)

58 Vaznicové soustavy krovu návrh krokví pro běžné profily a vzdálenosti krokví je mezní vzdálenost krokví 4,5m mezní přesah krokve u okapu je 1,5 m maximální vzdálenost od poslední vaznice nepodepřenému vrcholu krokve je 2,5 m rozměry závisí na zatížením a profilu krokve

59 Vznik osové síly v krokvi ve vrcholu konstrukce osová síla v vzniká, není-li vrchol podepřen vaznicí krokve se vzájemně podepírají a svislé reakce se rozkládají do osových sil dtto jako u prosté krokevní soustavy vodorovné síly lze zachytit kleštinou nebo v podpoře

60 Podepření krokve na vaznici (princip kočárku)

61 Uložení krokví na vaznici čepování vaznic ve vrcholu osedlání vaznic na krokve uložení na pozednici

62 Návrh vaznic vaznicových soustav o uložena na plných vazbách nebo na štítu o běžné řešení (materiál, profil, rozpon) o varianty uložení vaznic (redukce rozponu) o možné materiálové varianty vaznic

63 Příklad uložení vaznice na sedlo a na pásky (historické krovu)

64 Uložení vaznic a krokví

65 Hlavní vazba

66 Varianty hlavní vazby vaznicové soustavy vazba se svislými sloupky (stojatá stolice) vazba se šikmými sloupky (ležatá stolice) vazba se vzpěradlem vazba s věšadlem

67 Vzpěradlo

68 Vzpinadlo Zoarville bridge station Albert Fink truss was designed (Germany,1860)

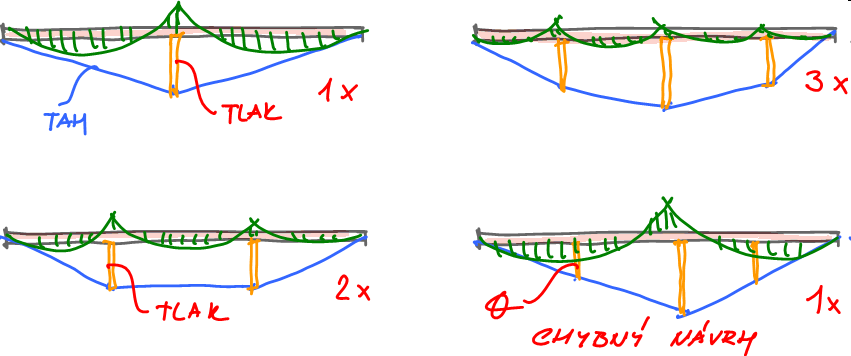

69 Typy vzpínadel nosník je podepírán vzpěrami opřenými o táhlo síla ve vzpěře může vzniknout pouze při zalomení táhla

70 Statická neurčitost a působení vzpinadla staticky neurčitá konstrukce nosník a dvojice táhel se stejnou deformací

71 Věšadlo Foto: A. Lokaj

72 Věšadlo staticky neurčitá konstrukce nosník a dvojice táhel se stejnou deformací

73 Příklady řešení plných vazeb Podle: Kupilík, V.: Střechy. SIA Praha 1997

74 Soustava s vazným trámem (stojatá stolice) úplné schéma soustavy se všemi prvky uložení vazného trámu (tradiční řešení), střední podpora šikmé vzpěry (příčná tuhost) pásky (podélná tuhost) kleštiny (příčná tuhost, vodorovná reakce od pozednice, profil) půdní nadezdívka, pozednice, kotvení nahrazení vazného trámu stropní konstrukcí

75 Tradiční řešení

76 Vazba se šikmými vzpěrami a rozpěrou (ležatá stolice) o úplné schéma soustavy se všemi prvky o vzpěra a rozpěra namáhání profil o spojení s krokví barokní krovy o detaily spojů

77 Uložení vzpěry na vazném trámu a detaily

78 Vazba se zavěšeným vazným trámem (věšadlo)

79 Podrobnosti uložení vaznic a krokví

80 Konstrukce mansardové střechy

81 Řešení nároží a valby krokevní a hambálkové soustavy vaznicové soustavy uzavřený vaznicový věnec

82 Řešení nároží a valby krokevní a hambálkové soustavy vaznicové soustavy uzavřený vaznicový věnec

83 Řešení střech složitějších půdorysů o vhodnější jsou krovy vaznicových soustav o uzavřený vaznicový věnec

84 Řešení střech s velkou hloubkou akustické a požární požadavky na mezistrop (požární, akustické) samostatná nosná konstrukce nesoucí krokev či celý krov

85 Konstrukce mansardové střechy
