Konstrukce šikmých střech II

Transkript

1 Konstrukce šikmých střech II

2 Tradiční a novodobé materiály a spoje krovových konstrukcí

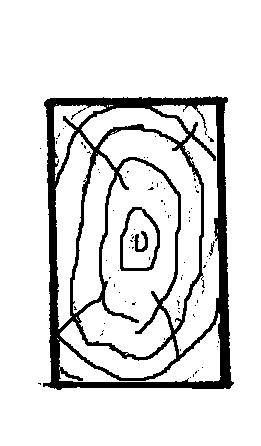

3 Materiálové varianty dřevo (zdravé, suché, odkorněné, impregnované, chráněné proti vlhkosti) lepené dřevo (dražší varianta, únosnější průřezy) materiály na bázi dřevní hmoty (OSB desky,...) beton kovové profily kombinace materiálů (dřevo kov,..)

4 Spoje tesařských konstrukcí o Vázané spoje prehistorických krovů podle: Hradil,P.; Vaněrek, J.: Spoje šikmých střech. ASB 2008 o Tesařské spoje historických krovů (tesařské spoje, dřevěné kolíky a klíny, hmoždíky) o Spoje moderních krovů (ocelové spojovací prostředky, lepené spoje) vyšší produktivita, nižší životnost a spolehlivost (koroze, požár, cena, životnost) o Spoje postmoderních krovů (budoucnost) návrat k tvarovaným tesařským spojům, použití CNC automatů

5 Tradiční tesařské spoje

6 Spoje na sraz podélný spoj tupý, šikmý, klínovitý, spoj možno zajistit příložkami (a hřeby nebo svorníky) spoje se provádí nad podporou

7 Plátování podélný spoj i v místě bez podepření lap = přeplátování

8 Lípnutí spoje kolmých prvků působí jako kloub zabezpečení skobami a příložkami působí jenom v tlaku

9 Zapuštění a zadrápnutí jeden prvek je oslaben, druhý zapuštěn oproti lípnutí má i smykovou pevnost kotvení vzpěr a pásků

10 Čepování čep a dlab přenos tlakových sil, částečně i smyk

11 Spojení krokví na ostřih

12 Přeplátování o spoje navzájem kolmých prvků o spoje vaznic, zavětrovacích ztužidel, pásků a hambalků

13 Kampování podobné jako přeplátování

14 Osedlání spoj prvků ležících v různých rovinách jeden prvkem má zářez (sedlo) spoje krokví a pozednic

15 Hmoždíkové spoje Krov Bufet na rozcestí - Krkonoše

16 Novodobé spojovací prostředky

17 Hřebíkové s svorníkové spoje připojování slabších a složených průřezů spojení kleštin a sloupků, kleštin a krokve, apod. hřebíkové spoje nad 5,6 mm se předvrtávají kombinace hřebíkových spojů se svorníky

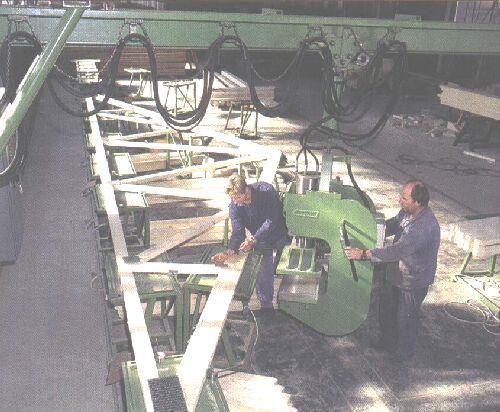

18 Ocelové vložené plechy Foto: A. Lokaj

19 Hřebíkové příložky spojení stejně tlustých prvků krovu ležících v jedné rovině spojení hambálkových krovů příložky z různých materiálů (dřevěné desky, překližky, OSB, ocelové děrované plechy) vzniká neoslabený spoj

20 Kovové zalisované styčníkové desky (Gang-nail)

21 Kovové přípojné prvky

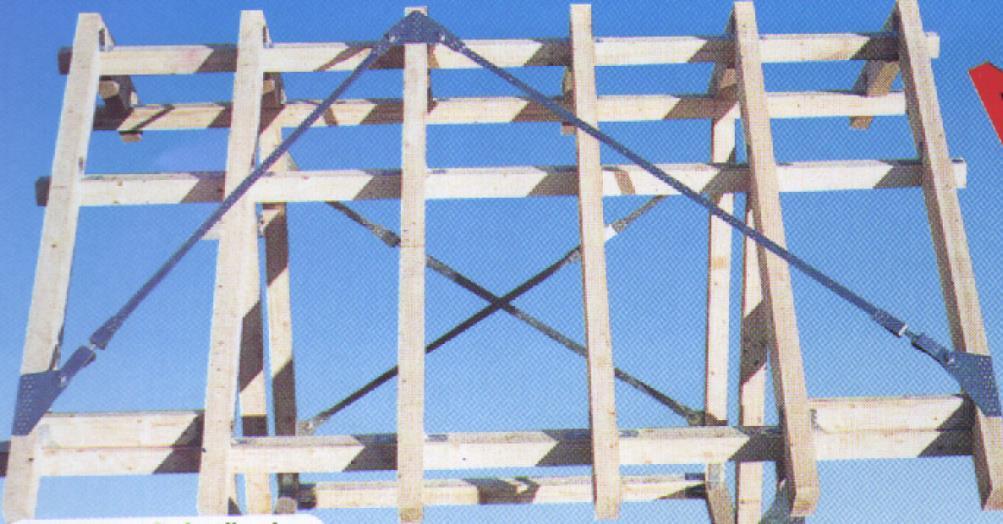

22 Ztužení krovu pomocí kovových táhel

23 Krovy na bázi betonu a oceli

24 Železobetonové prefabrikované konstrukce

25 Krovy na bázi oceli

26 Materiálové kombinované konstrukce

27 Historické soustavy krovů

28 Ránkova soustava

29 Italský středověký krov soustava s vlašskými krokvemi

30 Ardantova soustava soustava halového charakteru použití délkově omezených prvků pro velké rozpětí 20 a více metrů zachycení horizontálních sil táhlem

31 1550 L Orme (Francie) Philibert de l Orme ( ) vyřezávané skruže z nastojato postavených a do oblouku tvarovaných fošen spojovaly se kolíky, hřebíky, svorníky nebo kolíky. průběžně se zabezpečovaly ocelovými objímkami.

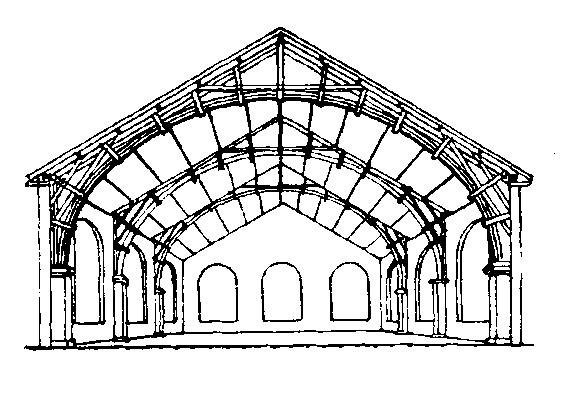

32 1830 Skružová soustava Emy Colonel Emy ( ) tvořena více vrstvami ohýbaných prken mm, spáry musí být vystřídány prkna se nehoblovala, aby se uplatnilo tření

33 Stephanova soustava příhradová oblouková konstrukce z latí, pásnice jsou ohýbané nebo skládané Obrázek převzat z Mikeš: Statika historických dřevěných konstrukcí. e-architekt 2006

34 Konstrukce šikmých střech ve světě

35 Indonesie tržnice využití bambusů a jejich spoje

36 Jihoafrická republika o příhradové působení hlavní bazby

37 Jihoafrická republika kombinace vzpěradla a příhradového nosníku

38 Mozambic vaznicová soustava krovu, řešení hlavní vazby

39 Mexiko vaznicová soustava na velké rozpětí

40 Mexiko řešení taženého prstence ze svázaných ohnutých větví

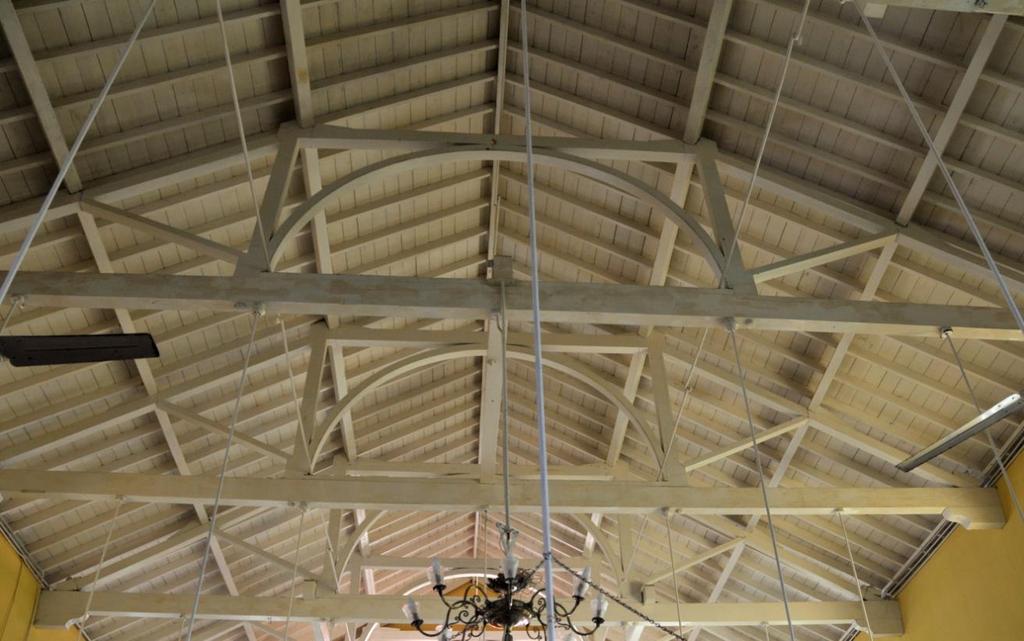

41 Belize vaznicová soustava, příhradová vazba

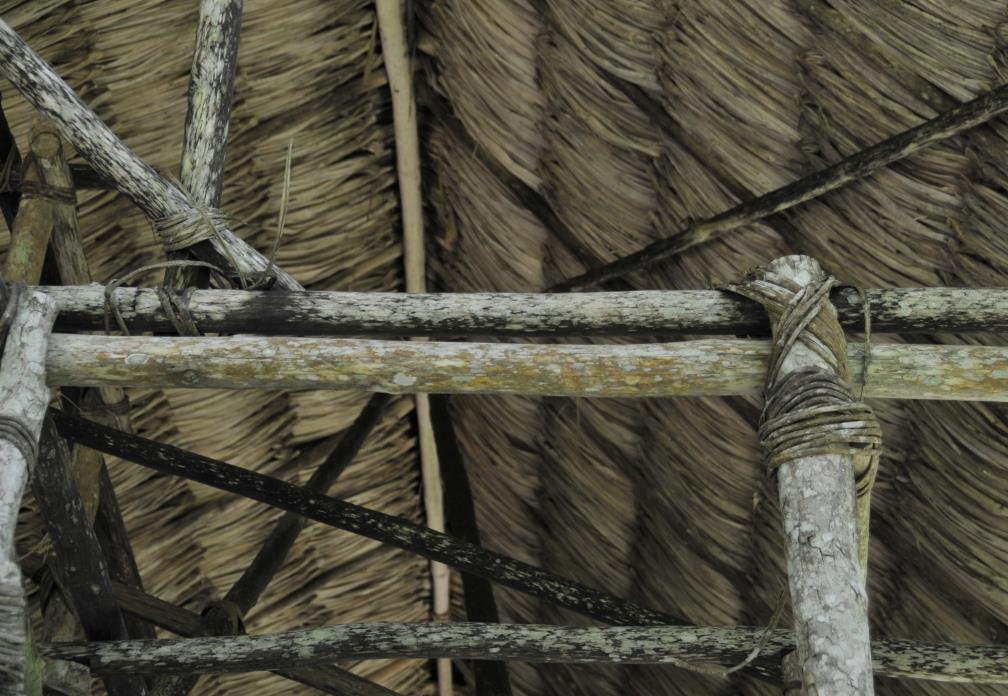

42 Guatemala krov vázaný liánami

43 Guatemala vázaný krov na velké rozpětí, použití tropických dřevin
