1 EW-7416APn V2 & EW-7415PDn Průvodce instalací pro Macintosh / v2.0 0

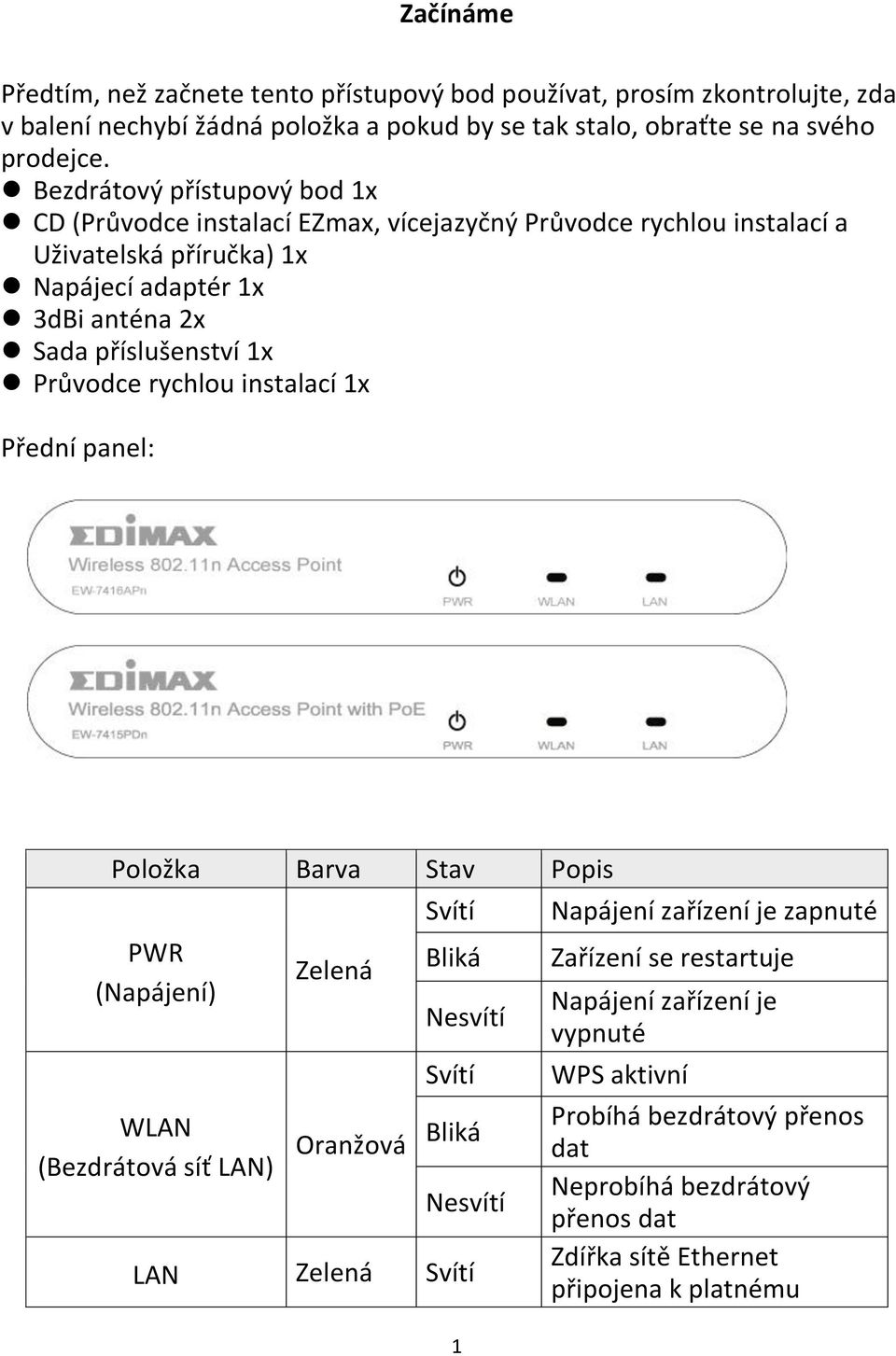

2 Začínáme Předtím, než začnete tento přístupový bod používat, prosím zkontrolujte, zda v balení nechybí žádná položka a pokud by se tak stalo, obraťte se na svého prodejce. Bezdrátový přístupový bod 1x CD (Průvodce instalací EZmax, vícejazyčný Průvodce rychlou instalací a Uživatelská příručka) 1x Napájecíadaptér 1x 3dBi anténa 2x Sada příslušenství 1x Průvodce rychlou instalací 1x Přední panel: Položka Barva Stav Popis PWR (Napájení) WLAN (Bezdrátová síť LAN) Zelená Oranžová Svítí Bliká Nesvítí Svítí Bliká Nesvítí LAN Zelená Svítí 1 Napájení zařízení je zapnuté Zařízení se restartuje Napájení zařízení je vypnuté WPS aktivní Probíhá bezdrátový přenos dat Neprobíhá bezdrátový přenos dat Zdířka sítě Ethernet připojena k platnému

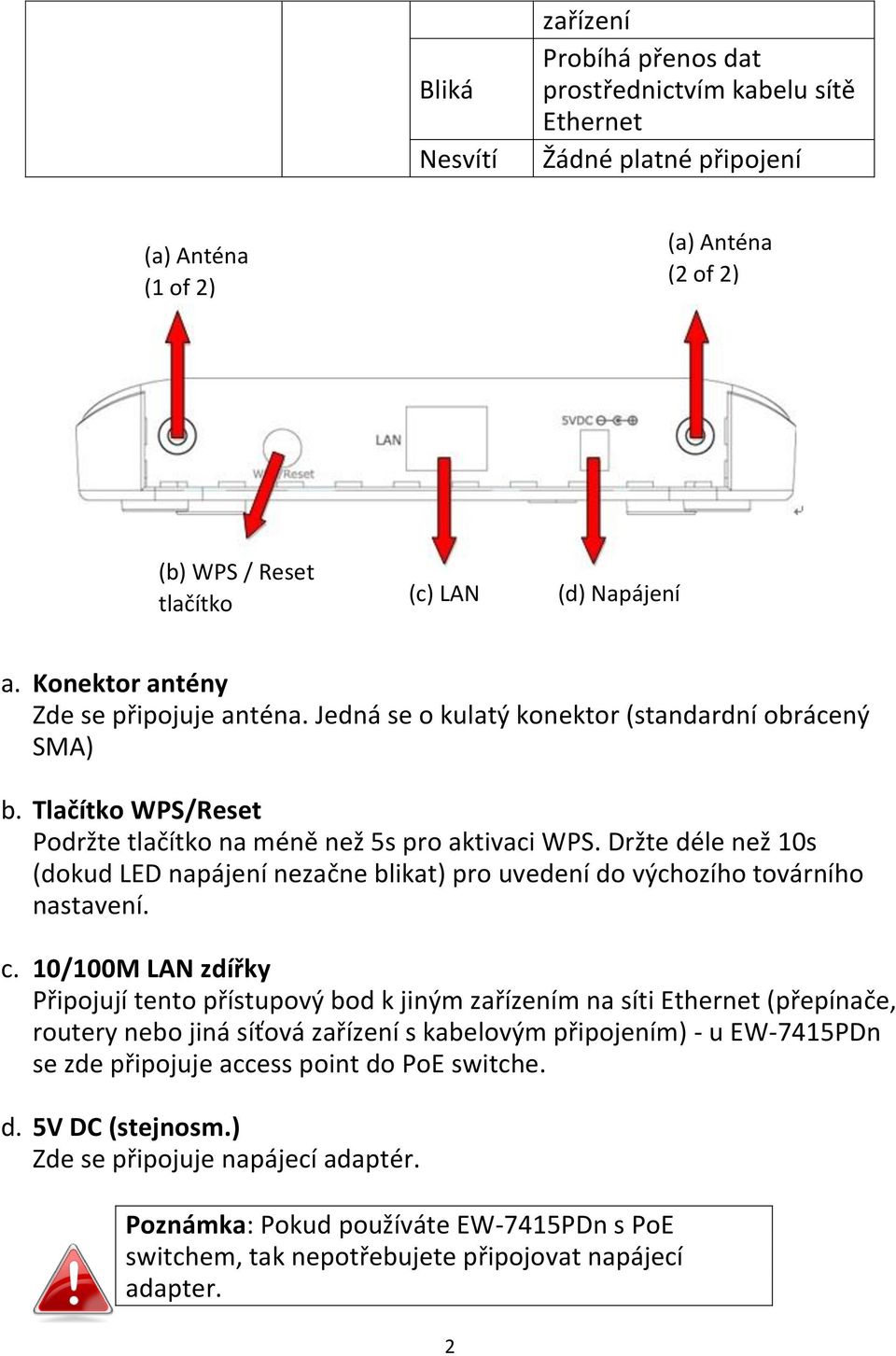

3 Bliká Nesvítí zařízení Probíhá přenos dat prostřednictvím kabelu sítě Ethernet Žádné platné připojení (a) Anténa (1 of 2) (a) Anténa (2 of 2) (b) WPS / Reset tlačítko (c) LAN (d) Napájení a. Konektor antény Zde se připojuje anténa. Jedná se o kulatý konektor (standardníobrácený SMA) b. Tlačítko WPS/Reset Podržte tlačítko na méně než 5s pro aktivaci WPS. Držte déle než 10s (dokud LED napájení nezačne blikat) pro uvedení do výchozího továrního nastavení. c. 10/100M LAN zdířky Připojují tento přístupový bod k jiným zařízením na síti Ethernet (přepínače, routery nebo jiná síťová zařízení s kabelovým připojením) - u EW-7415PDn se zde připojuje access point do PoE switche. d. 5V DC (stejnosm.) Zde se připojuje napájecí adaptér. Poznámka: Pokud používáte EW-7415PDn s PoE switchem, tak nepotřebujete připojovat napájecí adapter. 2

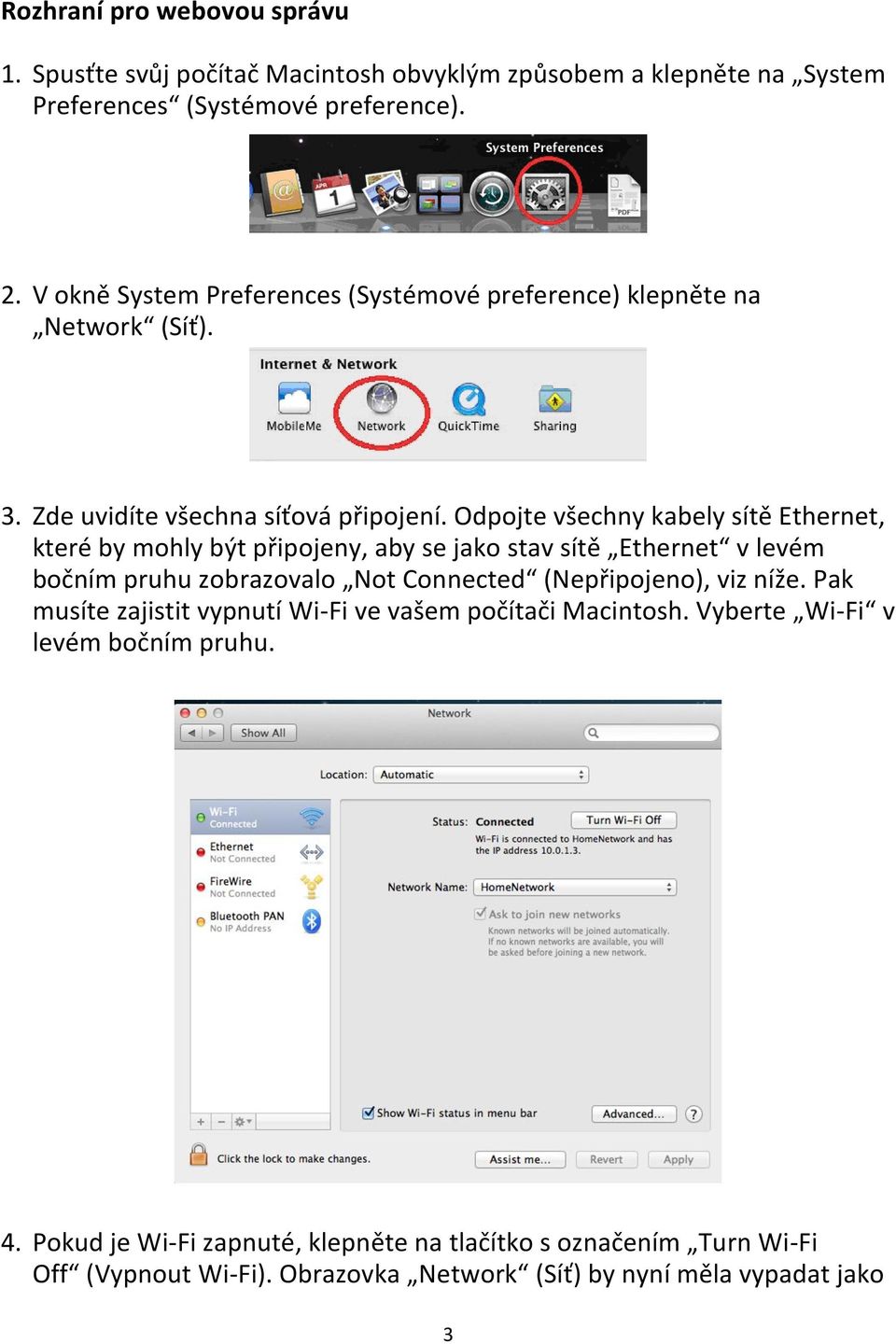

4 Rozhranípro webovou správu 1. Spusťte svůj počítač Macintosh obvyklým způsobem a klepněte na System Preferences (Systémové preference). 2. V okně System Preferences (Systémové preference) klepněte na Network (Síť). 3. Zde uvidíte všechna síťová připojení. Odpojte všechny kabely sítě Ethernet, které by mohly být připojeny, aby se jako stav sítě Ethernet v levém bočním pruhu zobrazovalo Not Connected (Nepřipojeno), viz níže. Pak musíte zajistit vypnutíwi-fi ve vašem počítači Macintosh. Vyberte Wi-Fi v levém bočním pruhu. 4. Pokud je Wi-Fi zapnuté, klepněte na tlačítko s označením Turn Wi-Fi Off (Vypnout Wi-Fi). Obrazovka Network (Síť) by nyní měla vypadat jako 3

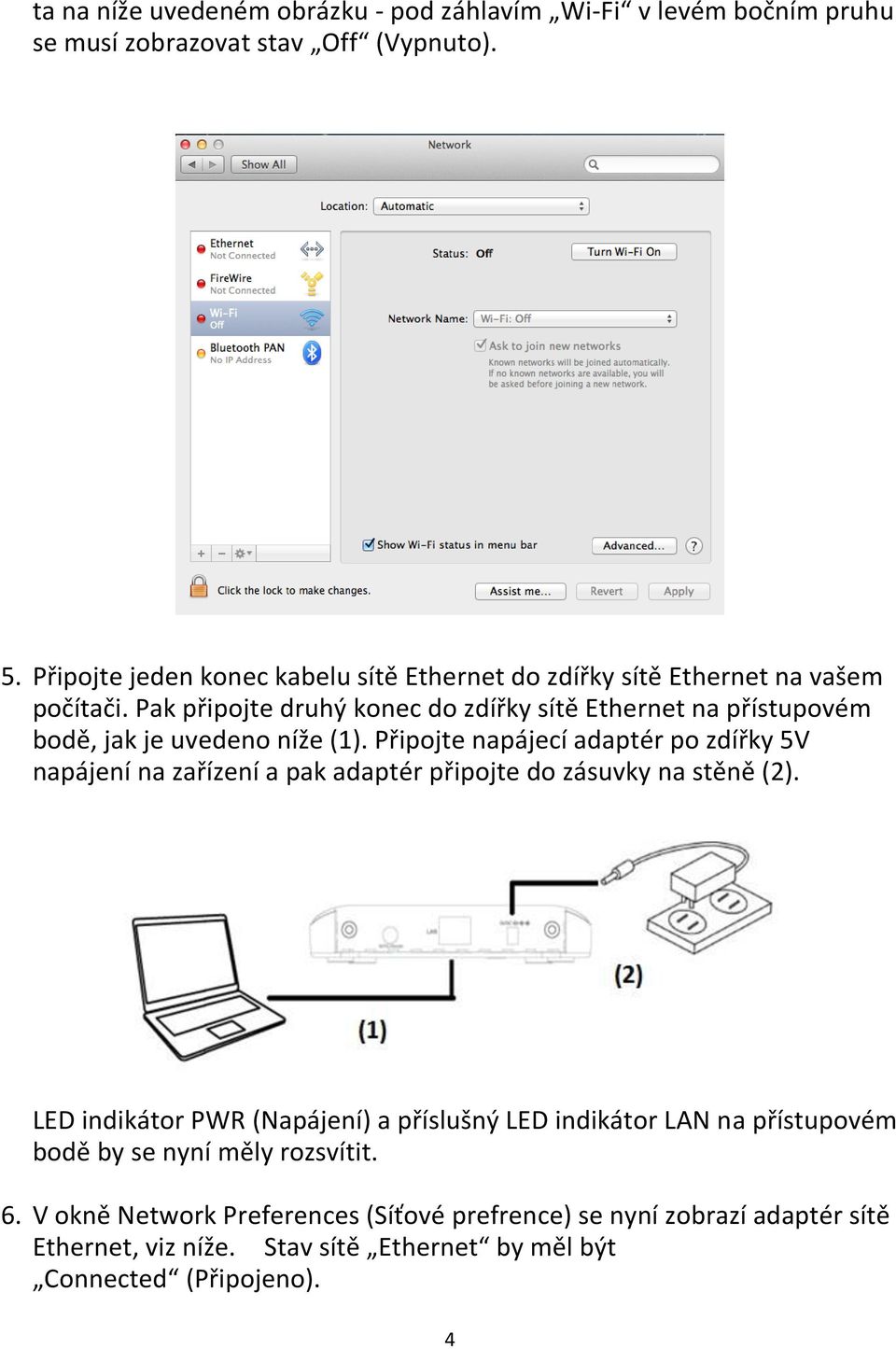

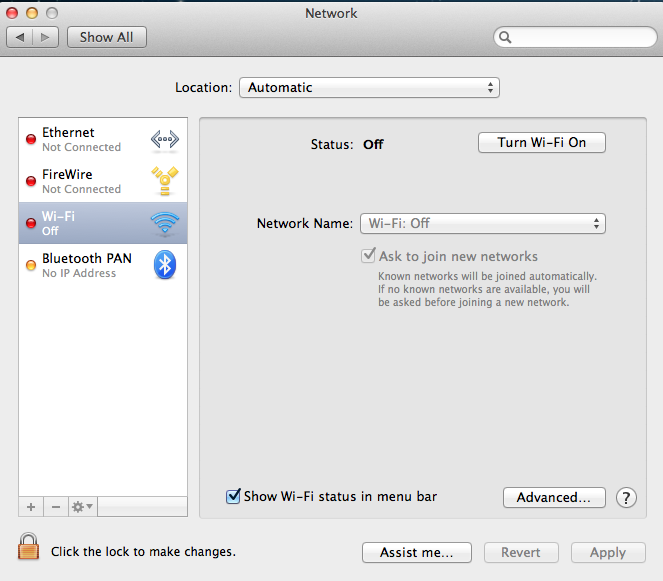

5 ta na níže uvedeném obrázku - pod záhlavím Wi-Fi v levém bočním pruhu se musí zobrazovat stav Off (Vypnuto). 5. Připojte jeden konec kabelu sítě Ethernet do zdířky sítě Ethernet na vašem počítači. Pak připojte druhý konec do zdířky sítě Ethernet na přístupovém bodě, jak je uvedeno níže (1). Připojte napájecí adaptér po zdířky 5V napájení na zařízení a pak adaptér připojte do zásuvky na stěně (2). LED indikátor PWR (Napájení) a příslušný LED indikátor LAN na přístupovém bodě by se nyní měly rozsvítit. 6. V okně Network Preferences (Síťové prefrence) se nyní zobrazí adaptér sítě Ethernet, viz níže. Stav sítě Ethernet by měl být Connected (Připojeno). 4

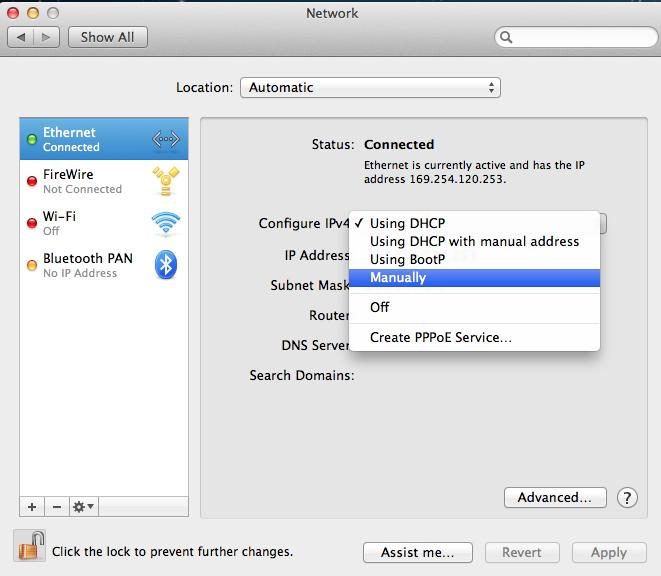

6 7. Klepněte na Ethernet na levém panelu a pak klepněte na rozbalovací šipku pro menu s označením Configure IPv4 (Konfigurovat IPv4) na pravém panelu. Z rozbalovacího menu vyberte Manually (Ručně). Poznámka: Přístupový bod používá výchozí IP adresu , která nemusíbýt ve stejné IP adrese podsítě ve vaší síti. Podle toho musíte změnit IP adresu vašeho počítače Macintosh na , jak je zobrazeno v následujícím kroku. 5

7 Poznámka: Vyhledejte si prosím v uživatelské příručce návod na přiřazení nové IP adresy přístupovému bodu. Pokud výchozíip adresa zůstane nezměněna, budete muset zopakovat tento postup a změnit IP adresu vašeho počítače Macintosh pokaždé, když budete chtít konfigurovat tento přístupový bod. 8. Na panelu na pravé straně zadejte IP adresu a masku podsítě Klepněte na Apply (Použít). 9. V levém bočním pruhu by měla síť Ethernet nyní zobrazovat stav Connected (Připojeno), viz níže. Na panelu na pravé straně byste měli vidět IP adresu a masku podsítě

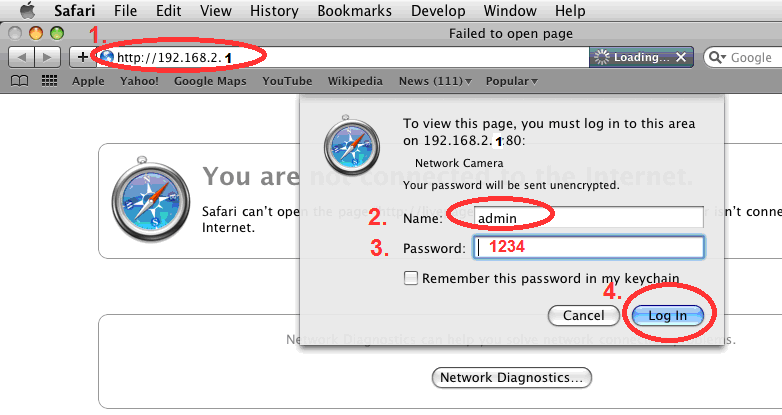

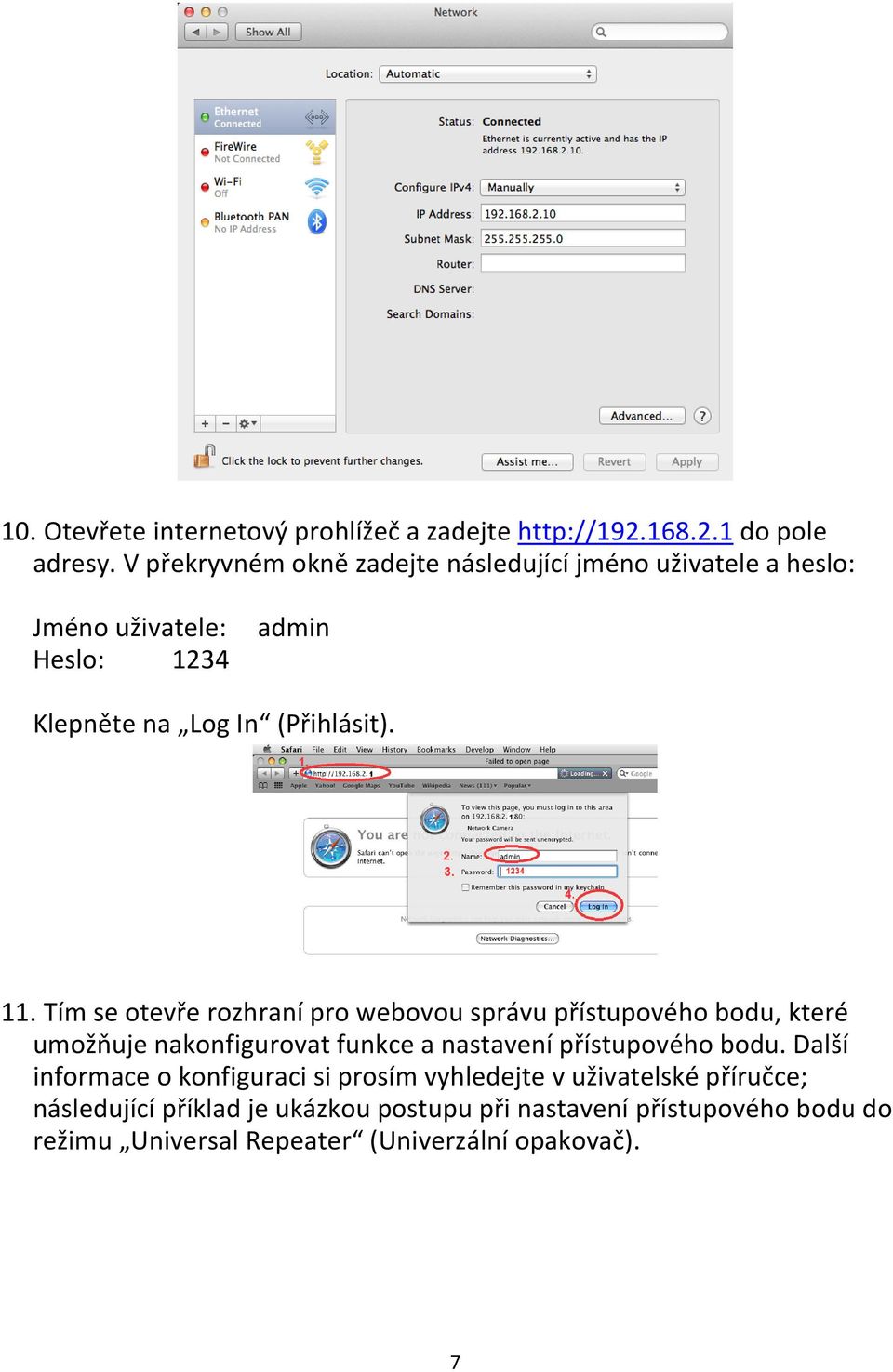

8 10. Otevřete internetový prohlížeč a zadejte do pole adresy. V překryvném okně zadejte následující jméno uživatele a heslo: Jméno uživatele: Heslo: 1234 admin Klepněte na Log In (Přihlásit). 11. Tím se otevře rozhraní pro webovou správu přístupového bodu, které umožňuje nakonfigurovat funkce a nastavení přístupového bodu. Další informace o konfiguraci si prosím vyhledejte v uživatelské příručce; následující příklad je ukázkou postupu při nastavení přístupového bodu do režimu Universal Repeater (Univerzální opakovač). 7

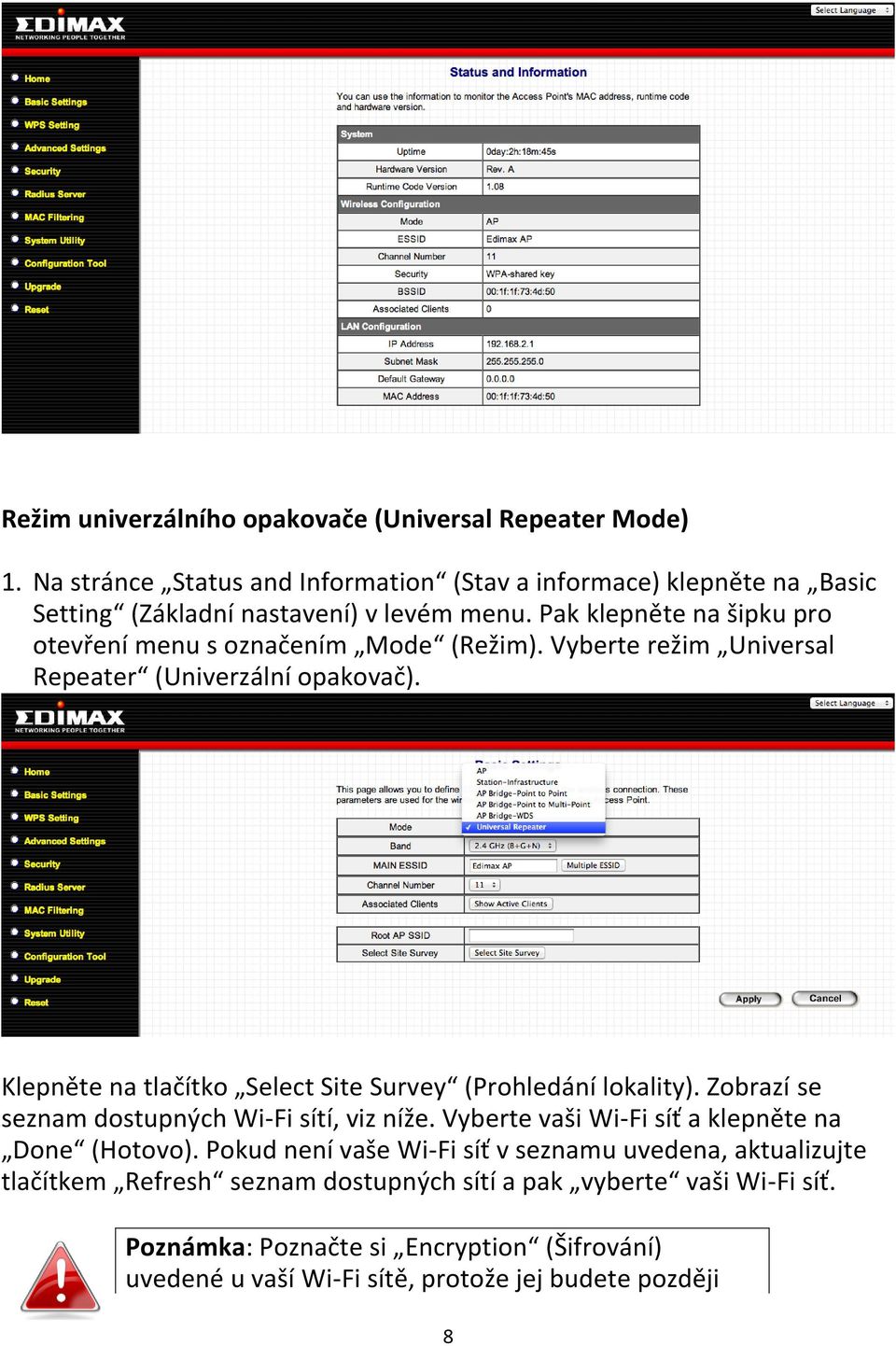

9 Režim univerzálního opakovače (Universal Repeater Mode) 1. Na stránce Status and Information (Stav a informace) klepněte na Basic Setting (Základní nastavení) v levém menu. Pak klepněte na šipku pro otevření menu s označením Mode (Režim). Vyberte režim Universal Repeater (Univerzální opakovač). Klepněte na tlačítko Select Site Survey (Prohledání lokality). Zobrazí se seznam dostupných Wi-Fi sítí, viz níže. Vyberte vaši Wi-Fi síť a klepněte na Done (Hotovo). Pokud není vaše Wi-Fi síť v seznamu uvedena, aktualizujte tlačítkem Refresh seznam dostupných sítí a pak vyberte vaši Wi-Fi síť. Poznámka: Poznačte si Encryption (Šifrování) uvedené u vaší Wi-Fi sítě, protože jej budete později 8

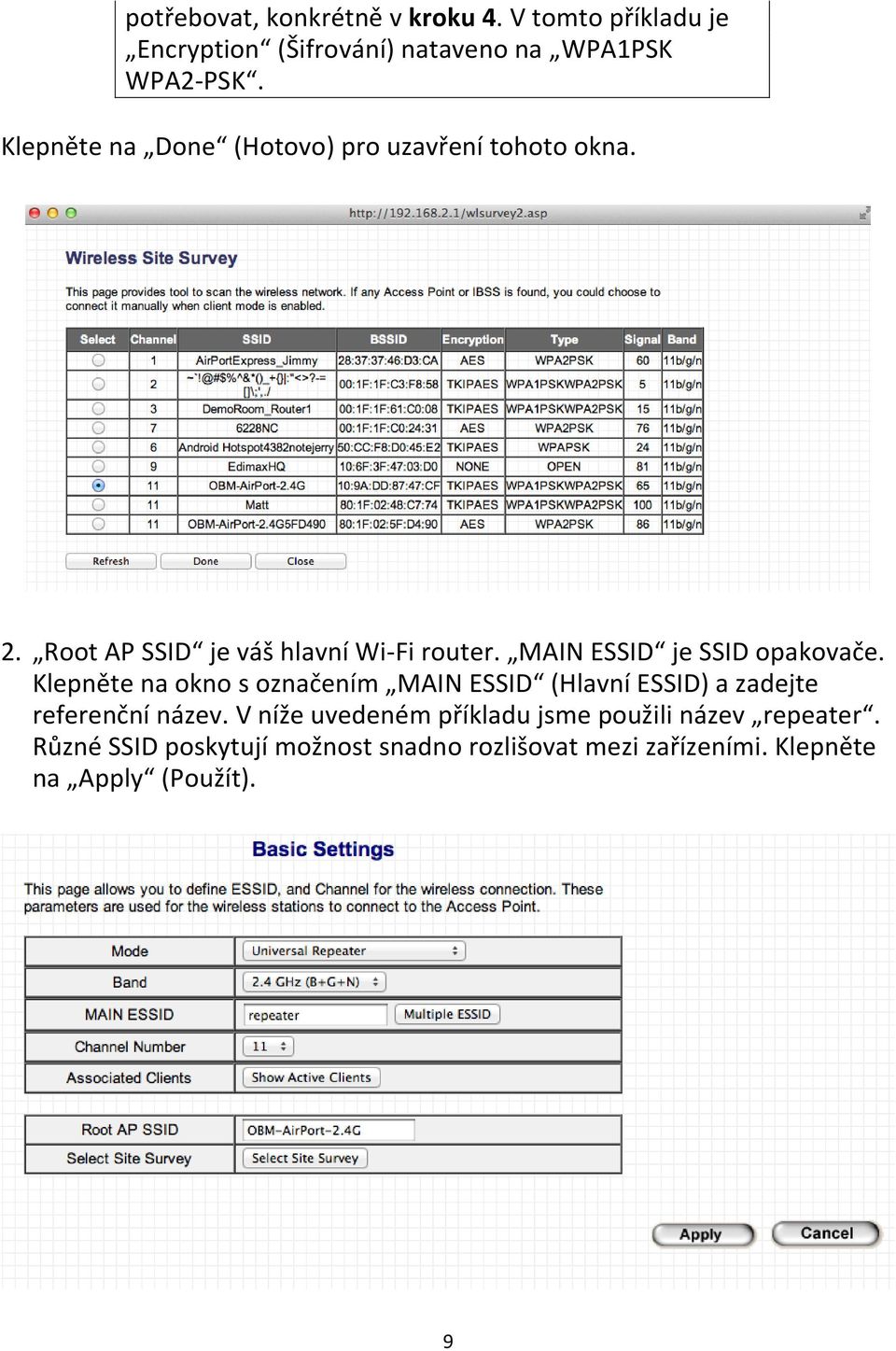

10 potřebovat, konkrétně v kroku 4. V tomto příkladu je Encryption (Šifrování) nataveno na WPA1PSK WPA2-PSK. Klepněte na Done (Hotovo) pro uzavření tohoto okna. 2. Root AP SSID je váš hlavní Wi-Fi router. MAIN ESSID je SSID opakovače. Klepněte na okno s označením MAIN ESSID (Hlavní ESSID) a zadejte referenční název. V níže uvedeném příkladu jsme použili název repeater. Různé SSID poskytují možnost snadno rozlišovat mezi zařízeními. Klepněte na Apply (Použít). 9

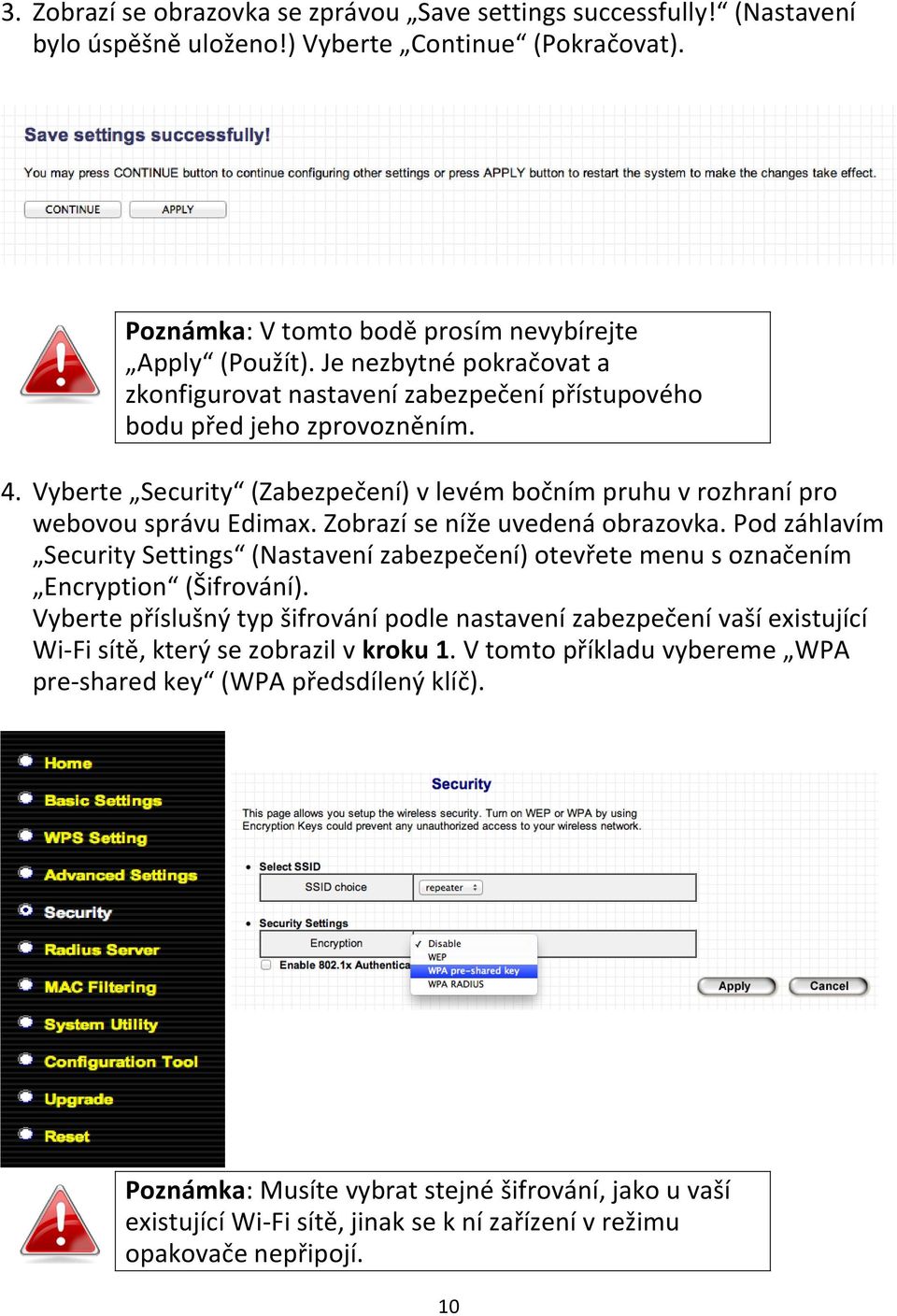

11 3. Zobrazí se obrazovka se zprávou Save settings successfully! (Nastavení bylo úspěšně uloženo!) Vyberte Continue (Pokračovat). Poznámka: V tomto bodě prosím nevybírejte Apply (Použít). Je nezbytné pokračovat a zkonfigurovat nastavení zabezpečení přístupového bodu před jeho zprovozněním. 4. Vyberte Security (Zabezpečení) v levém bočním pruhu v rozhraní pro webovou správu Edimax. Zobrazí se níže uvedená obrazovka. Pod záhlavím Security Settings (Nastavení zabezpečení) otevřete menu s označením Encryption (Šifrování). Vyberte příslušný typ šifrování podle nastavení zabezpečení vaší existující Wi-Fi sítě, který se zobrazil v kroku 1. V tomto příkladu vybereme WPA pre-shared key (WPA předsdílený klíč). Poznámka: Musíte vybrat stejné šifrování, jako u vaší existujícíwi-fi sítě, jinak se k ní zařízení v režimu opakovače nepřipojí. 10

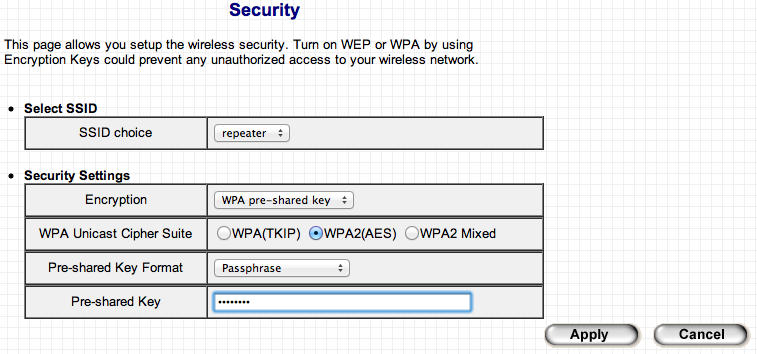

12 5. Pak musíte zadat nastavení zabezpečení vaší existující sítě. Pro šifrování WPA pre-shared key (WPA předsdílený klíč), jak je zobrazeno na následující obrazovce, vyberte v poli s označením WPA Unicast Cipher Suite nastavení WPA2(AES). V dolní části otevřete menu s označením Pre-shared Key Format (Formát předsdíleného klíče) a vyberte Passphrase (Přístupové heslo). Nakonec zadejte do pole s označením Pre-Shared Key (Předsdílený klíč) heslo k vaší existující bezdrátové síti. U ostatních typů šifrování si prosím vyhledejte podrobné pokyny v uživatelské příručce. Poznámka: Přístupový bod musí používat stejné heslo bezdrátového šifrování jako kořenová (root) bezdrátová síť, tj. vaše existující Wi-Fi síť. Poznámka: Pokud neznáte heslo do vaší současné sítě podívejte se do dodatku "Jak zjistit klíč zabezpečení sítě" Po dokončení této akce klepněte na Apply (Použít). 6. Pak se zobrazí následující obrazovka. Stiskněte prosím Apply (Použít) pro restart systému, aby se změny projevily. 11

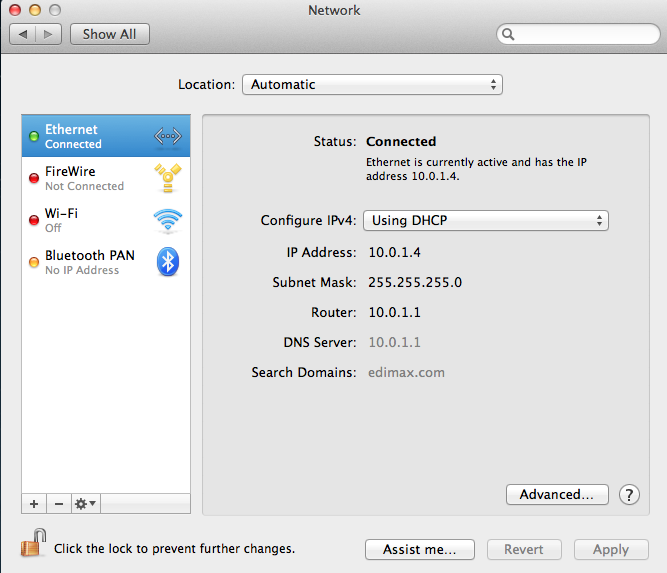

13 7. Systém se restartuje. Počkejte prosím na dokončení. 8. Vraťte se do nabídky "Síť", najděte "Systémové preference". Klikněte na "Ethernet" v levém panelu a otevřete z rozbalovacího menu "Konfigurace IPv4". Vyberte "Použití DHCP" a potvrďte tlačítkem "Použít". 9. Odpojte přístupový bod od počítače Macintosh odpojením připojovacího kabelu sítě Ethernet. Stav sítě Ethernet v levém bočním pruhu by se měl změnit na Not Connected (Nepřipojeno). 12

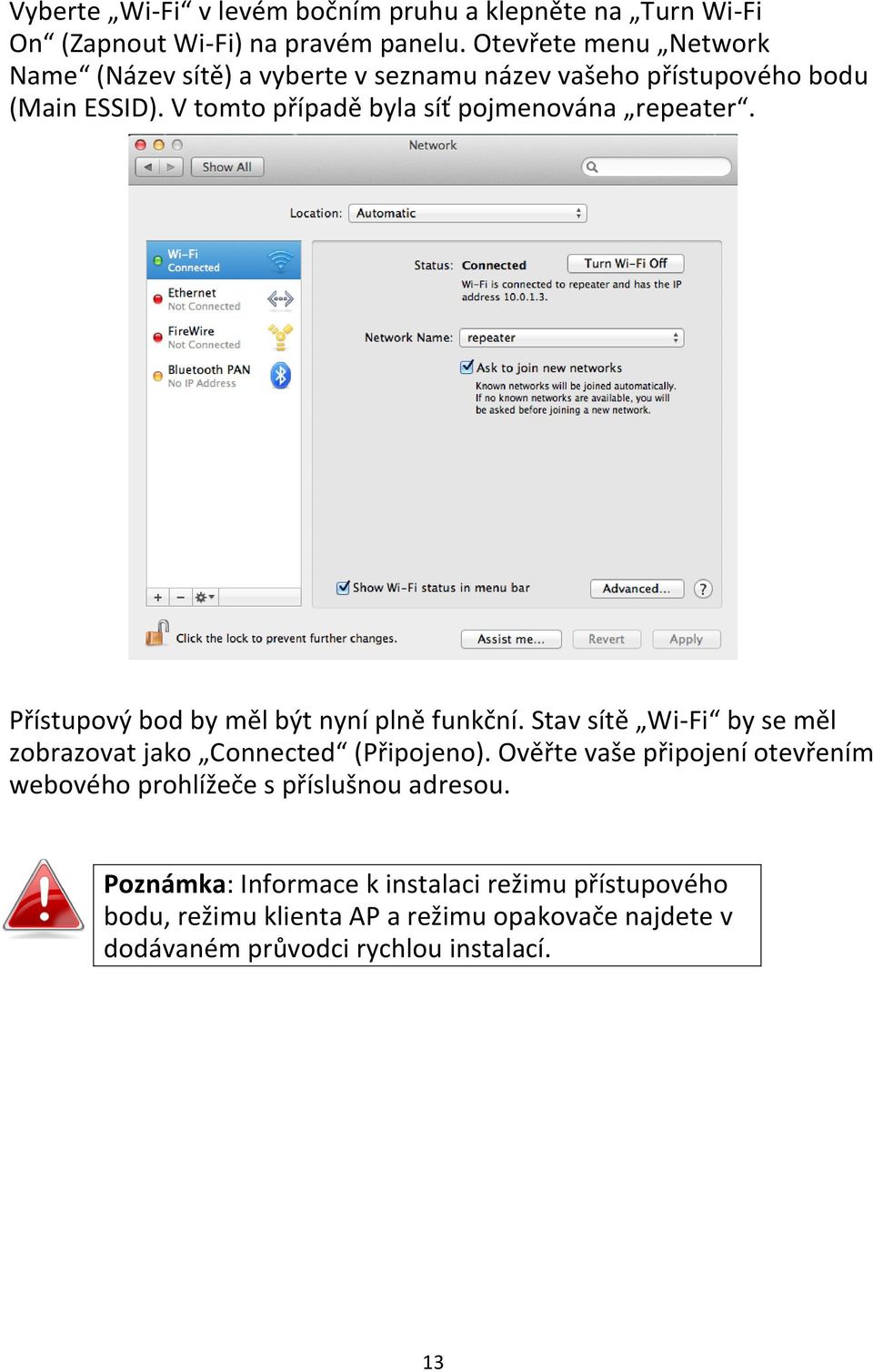

14 Vyberte Wi-Fi v levém bočním pruhu a klepněte na Turn Wi-Fi On (Zapnout Wi-Fi) na pravém panelu. Otevřete menu Network Name (Název sítě) a vyberte v seznamu název vašeho přístupového bodu (Main ESSID). V tomto případě byla síť pojmenována repeater. Přístupový bod by měl být nyní plně funkční. Stav sítě Wi-Fi by se měl zobrazovat jako Connected (Připojeno). Ověřte vaše připojení otevřením webového prohlížeče s příslušnou adresou. Poznámka: Informace k instalaci režimu přístupového bodu, režimu klienta AP a režimu opakovače najdete v dodávaném průvodci rychlou instalací. 13

15 Instalace hardwaru Po konfiguraci zařízení jej můžete nainstalovat do cílového umístění. Režim přístupového bodu (Access Point Mode) Připojte jednu zdířku zařízení k vašemu routeru nebo xdsl modemu. Nyní se můžete připojit k zařízení prostřednictvím kabelového připojení připojením počítače k tomuto zařízení kabelem sítě Ethernet, nebo se můžete k zařízení připojit bezdrátově vyhledáním nastaveného názvu zařízení a připojením k tomuto zařízení. Režim klienta AP (AP Client Mode) Připojte jednu zdířku tohoto zařízení k zařízení, které chcete bezdrátově připojit k internetu - například k počítači, herníkonzoli nebo chytré TV. 14

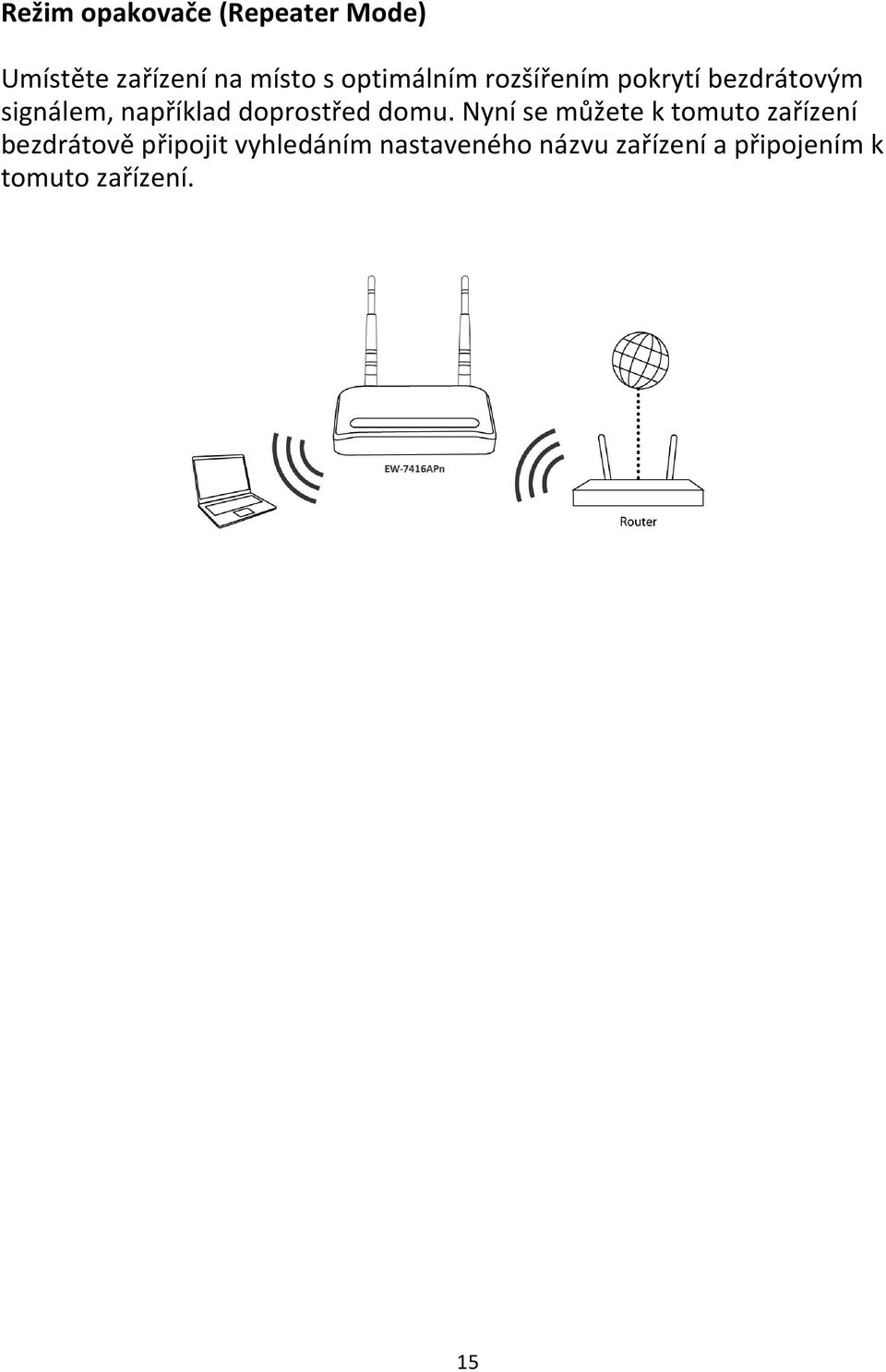

16 Režim opakovače (Repeater Mode) Umístěte zařízení na místo s optimálním rozšířením pokrytí bezdrátovým signálem, například doprostřed domu. Nyní se můžete k tomuto zařízení bezdrátově připojit vyhledáním nastaveného názvu zařízení a připojením k tomuto zařízení. 15
