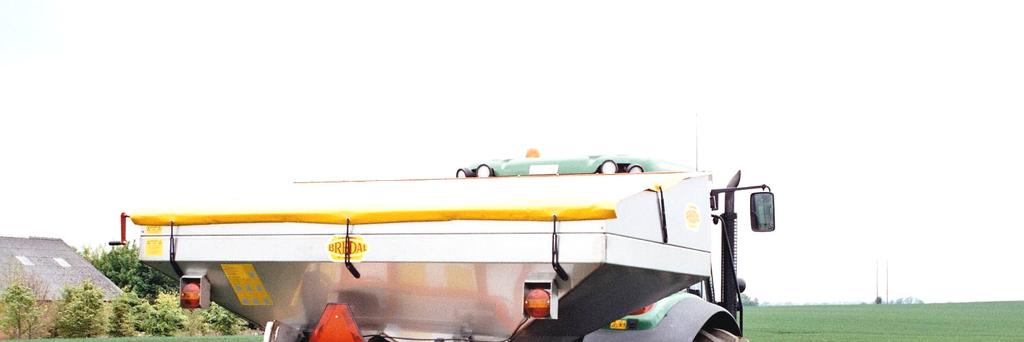

1 Bredal typ F2 & F2X Bredal type F2 & F2X Návod k obsluze a údržbě Návod vydává: UNIMARCO a.s. Zádveřická Zlín 11 Lípa Tel Fax: Vydání I unimarco@unimarco.cz Říjen 2006 Page 1 of 39

2 EU PROHLÁŠENÍ O SHODĚ (Směrnice 89/392/EEC, Příloha II, dodatek A) Výrobce: BREDAL A/S Overgårdsvej 19, DK 7120 Vejle, Denmark deklaruje, že následující výrobek BREDAL typ: F2 a F2X Výrobní číslo: byl vyroben v souladu s Machinery Directive (Directive 89/392/EEC) a jeho dodatky a také národními předpisy. Bredal DK-7120 Vejle Ø Page 2 of 39

3 Kapitola Obsah Strana č. EU Prohlášení o shodě 2 1 Úvod 4 2 Bezpečnost provozu na pozemních komunikacích 5 3 Technické údaje 6 4 Bezpečnost práce 7 5 Připojení na traktor 9 6 Základní nastavení dávky 11 7 Standardní nastavení záběru 18 8 Problémy 20 9 Vyprázdnění zásobníku Údržba Kvalita hnojiva Provádění testu rozmetání Rozmetání na užších částech pole Rozmetání při jízdě na souvrati a pod různými úhly Provádění statického testu kalibrace Speciální hnojiva Doplňková výbava Servisní služby Záruční podmínky 38 Page 3 of 39

4 1. Úvod Rozmetadla BREDAL typ F2 & F2X jsou zkonstruovány a určeny pro aplikaci granulovaných materiálů s malým nebo žádným podílem prachu na zemědělské pozemky. Je plně na zodpovědnosti provozovatele a obsluhy, aby byla prováděna aplikace pouze materiálů, které nepoškozují zdraví vlastní nebo jiných osob a majetku. Stroj musí být provozován a udržován osobami, které jsou informovány, plně seznámeny a znají nebezpečné části stroje. Na výrobním štítku stroje je označen typ stroje (F2 nebo F2X), výrobní číslo a rok výroby. K tomu je označena maximální a užitečná hmotnost. Rozdílem je maximální zatížení. Tento návod k obsluze obsahuje nastavení pro aplikaci běžně používaných typů hnojiv prilovaných nebo granulovaných. Kvalita hnojiva není konstantní. Může být různá rok od roku a taky dodávka od dodávky. BREDAL A/S z tohoto důvodu neodpovídá za kvalitu aplikace vztaženou ke kvalitě hnojiva. Uživatel je odpovědný za zajištění správných funkcí stroje tak, aby bylo dosaženo akceptovatelných výsledků. BREDAL A/S provádí testování všech rozmetadel dostupných na trhu. Pokud máte jakékoliv pochybnosti o správné funkci rozmetadla, kontaktujte výrobce. Jednoduchý způsob jak ověřit kvalitu rozmetání je provést test přímo na poli. Zamyslete se: Každým rokem rozmetadlo aplikuje v hnojivech několikanásobek své vlastní hodnoty. Efekt několika špatně provedených prací, nedostatečné údržby, špatné kvality hnojiva a nebo chyb obsluhy může vest k ztrátám na poli, které mohou několikanásobně překročit investice vložené do rozmetadla. Page 4 of 39

5 2. Bezpečnost provozu na pozemních komunikacích i Při jízdě na pozemních komunikacích je nezbytné dodržovat pravidla provozu. Pro provoz na pozemních komunikacích je stroj schválen Ministerstvem dopravy ČR, pod. číslem jednacím osvědčením samostatného technického celku číslo ze dne za následujících podmínek: Stroj musí být v přepravní poloze dle návodu k obsluze Do činnosti musí být uvedeno vnější osvětlení traktoru a rozmetadla, traktor musí mít do činnosti uvedena potkávací světla Při agregaci s traktorem musí být zajištěn výhled zpětnými zrcátky traktoru (v případě potřeby např. prodloužením držáků zrcátek, apod.) Zákaz provozu za snížené viditelnosti Nejvyšší povolená rychlost je 20 km/h. Doporučujeme, abyste se před přepravou po veřejných komunikacích přesvědčili, zda: 1. osvětlení stroje pracuje správně a je připojeno k zásuvce traktoru a zda jsou všechny lampy, odrazky a trojúhelník označující pomalé vozidlo před vstupem na pozemní komunikace čisté. 2. Při připojování stroje na traktor zkontrolujte stav čepů správná velikost a kategorie a jejich správné zajištění a uložení Page 5 of 39

6 3. Technické údaje Základní rozměry a hmotnosti Page 6 of 39

7 Rozměry: Typ Nejnižší nakládací výška (mm) Pracovní záběr (m) B (mm) L (mm) H 1 (mm) H (mm) F2 standard F2 s nástavbou zásobníku F2X standard F2X s nástavbou zásobníku Hmotnosti: Typ Kapacita (l) Povolené zatížení (kg) Hmotnost prázdného stroje (kg) F2 standard F2 s nástavbou zásobníku F2X standard F2X s nástavbou zásobníku Povolená hmotnost naplněného stroje (kg) Page 7 of 39

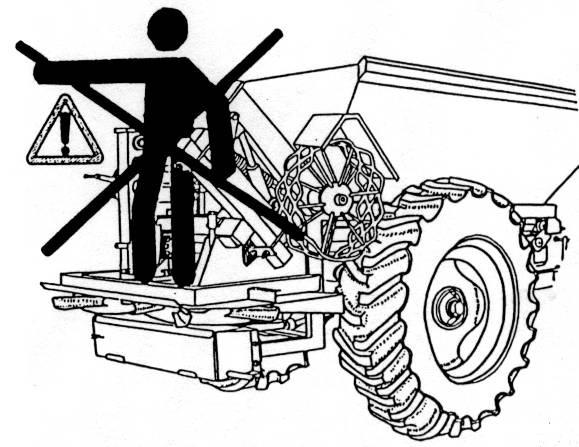

8 4. Bezpečnost práce Nikdy se nepohybujte v pracovním záběru rozmetacích disků, pokud se otáčejí. Vývodový hřídel traktoru musí být odpojen pokud se pohybují osoby nebo zvířata v okruhu 30 metrů od rozmetacích disků, pokud je vývodový hřídel nastaven na 1000 otáček, a 20 metrů, pokud je vývodový hřídel nastaven na 540 rpm. Kryty na a kolem hřídelí musí být nepoškozeny a správně nasazeny. Nikdy nestůjte na krytu nad rozmetacími disky nebo na bezpečnostní zábraně u disků v době, kdy se otáčejí. Transport osob na stroji při práci nebo při transportu je přísně zakázán! Kdekoliv je to možné, zabraňte možnosti vniknutí cizích těles, jako jsou kovové díly, kameny, atd. do zásobníku. Tím se zabrání možnému poškození stroje, újmě na zdraví a poškození majetku. Během údržby na strojích F2 a F2X musí být ramena tříbodového závěsu traktoru v nejnižší poloze a stroj musí být zajištěn opěrnými podpěrami. Během práce s typem F2 a F2X musí být třetí bod ve správné poloze ke stroji. Pokud je jeho úhel příliš příkrý, zvyšuje se nebezpečí poškození rámu stroje. Připojení F2 a F2X na traktor: Nikdy nepracujte mezi traktorem a strojem, pokud je někdo v kabině stroje. Ujistěte se, zda je aktivovaná a funkční parkovací brzda traktoru. POZOR! STROJ NESMÍ PRACOVAT NA SVAZÍCH VĚTŠÍCH NEŽ 8º! Page 8 of 39

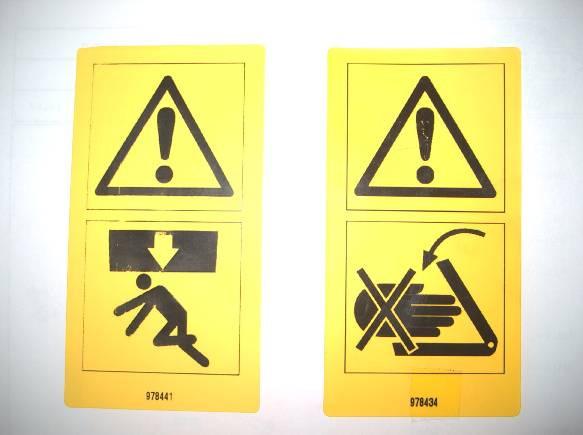

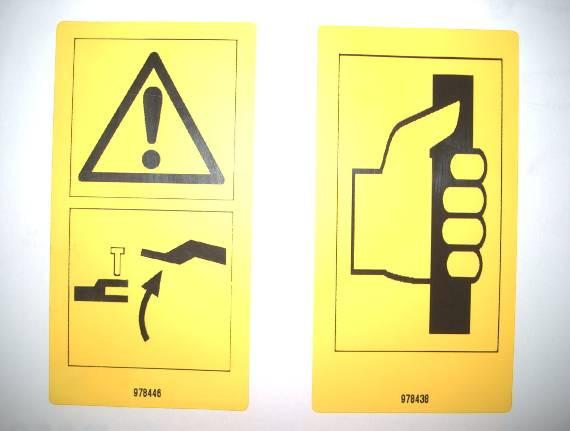

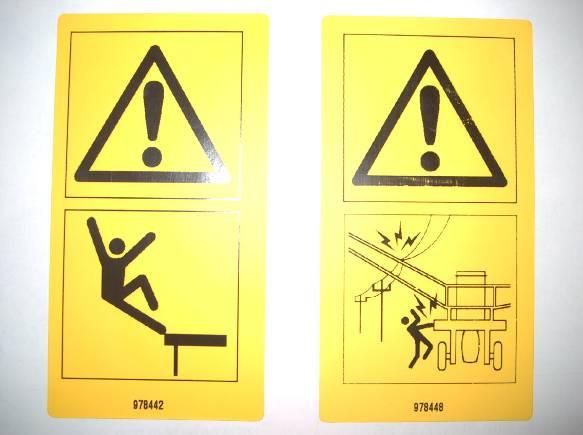

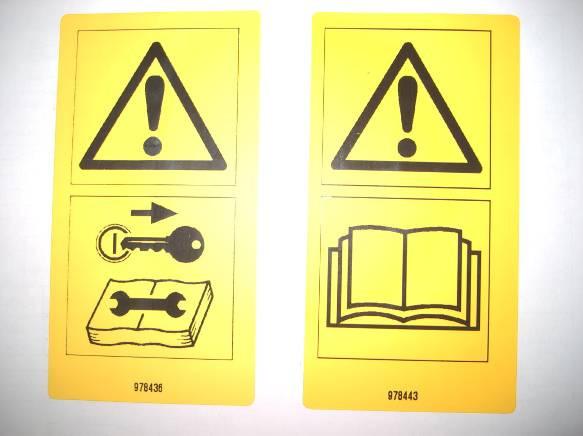

9 Bezpečnostní symboly použité na stroji Na stroji jsou nalepeny varovné piktogramy pro zvýšení bezpečnosti obsluhy. Upozornění: Uživatel je povinen udržovat piktogramy v čitelném stavu a v případě jejich poškození zajistit jejich výměnu. Nebezpečí Místo pro uchycení Nebezpečné nebo Nebezpečí převrácení volné části stroje přivření Nebezpečí pádu Při manipulaci pozor Před spuštěním stroje Před použitím na vedení el. napětí prostuduj příslušnou prostuduj příslušnou pasáž v návodu pasáž v návodu Page 9 of 39

10 5 Připojení na traktor Vzdálenost od země k rozmetacím diskům musí být nejméně 75 cm. Optimum je cca. 85 cm, ale horní limit není stanoven. Kontrolní řetězy musí být utaženy, když je rozmetadlo v pracovní poloze. Pokud nejsou správně nastaveny, tlak mezi kolem traktoru a přítlačným kolem rozmetadla způsobí pohyb rozmetadla bokem, což způsobuje nepřesnosti v aplikaci. Přítlačné kolo musí vždy běžet po středu pneumatiky traktoru tak, aby běželo po obou šípových vzorcích cm Typ F2 : Tříbodový závěs traktoru musí splňovat požadavky na rozměry ISO standardů pro traktory Cat.2. Typ F2X : Tříbodový závěs traktoru musí splňovat požadavky na rozměry ISO standardů pro traktory Cat.3. Ujistěte se, zda spodní ramena tříbodového závěsu jsou co nejvíce paralelně vůči sobě. Pokud je úhel třetího bodu příliš příkrý, zvyšuje se zatížení závěsu. Rozmetadlo musí být na traktoru zavěšeno rovnoběžně s povrchem půdy nebo mírně nakloněno k traktoru. Rozmetadlo nesmí být nakloněno směrem od traktoru, obzvláště pokud je naložené. Musí být v poloze přímo za traktorem, kolmo k traktoru se stejným vyložením na obě strany střední osy Kloubový hřídel. Zkontrolujte délku kloubového hřídele a zkraťte jej na požadovanou délku minimální překrytí obou hřídelů je 20 cm. Obr. 2. Kloubový hřídel homokinetický pro B4/B6/B8 Vždy vypínejte vývodový hřídel při nízkých otáčkách motoru. Spojka na vývodovém hřídeli umožní plynulý doběh otáček až k úplnému zastavení. Pro pohon se používá 6-drážkový nebo 21-drážkový hřídel. Page 10 of 39

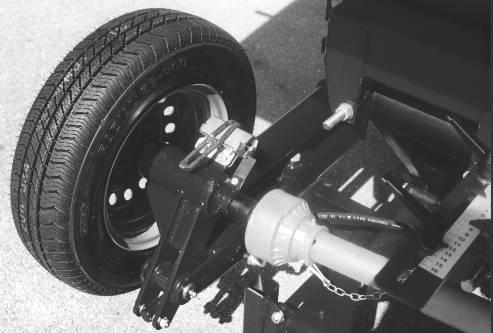

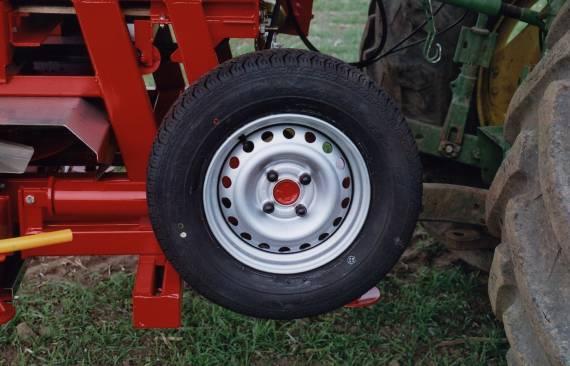

11 5.2 Nastavení přítlačného kola Pohon dávkovacího mechanismu se zapíná/vypíná hydraulicky přes hydraulickou hadici vedoucí ze stroje k jednočinnému výstupu na traktoru. Nezapomeňte zavřít kulový ventil ( obr.3 ) na hadici pro uzavření polohy přítlačného kola při jízdě po silnici. Výstupy hydrauliky na traktorech málokdy zaručí zastavení průtoku oleje i při vypnutém okruhu, proto je na hadici kulový ventil pro úplné uzavření větve. Nezavřený ventil může způsobit vysypávání hnojiva ze zásobníku při jízdě na cestě, ztrátu hnojiva a negativní dopad na životní prostředí. Přítlačné kolo pohánějící pás v zásobníku má výhodu v plném přizpůsobení dávky pojezdové rychlosti. Díky tomu, že se opěrné kolo opírá o pojezdové kolo traktoru, jeden metr ujetý dopředu se přenáší jako jeden metr na opěrné kolo bez ohledu na použitý rozměr kol a pneumatik na traktoru. Obr. 3. Kulový ventil Opěrné kolo je stavitelné do stran a také v podélném směru. Ujistěte se, aby při odpojeném přítlačném kole vzdálenost mezi přítlačným kolem a pojezdovým kolem traktoru nepřekročila 5cm.. Pokud je traktor vybaven velmi širokými pneumatikami, Bredal může dodat prodloužení držáku pojezdového kola, aby bylo možné nastavit přítlačné kolo do středu pneumatiky traktoru. Navíc je možné u velkých kol a pneumatik nastavit spodními rameny tříbodového závěsu správnou polohu (vzdálenost) mezi přítlačným kolem a pojezdovým kolem traktoru. Přítlačné kolo musí běžet po obou šípových profilech středem pneumatiky. Nejprve natlakujte hydraulický válec tak, aby se přítlačné kolo oddálilo od pojezdového kola traktoru. Zamkněte válec použitím kulového ventilu. Pro nastavení povolte kontramatku pod ramenem kola a nastavte kolo tak, aby bylo ve středu kola traktoru a 5 cm od vzorku pneumatiky. Utáhněte kontramatku. Pokud se přítlačné kolo pohybuje dopředu/dozadu, rozmetadlo nebude dávkovat správně. Hydraulické připojení: jednočinný hydraulický výstup s plovoucí polohou. V pracovní se poloze musí přítlačné kolo volně pohybovat po vzorku pneumatiky traktoru. Pokud není možná plovoucí poloha, může docházet k prokluzu a dochází k nepřesnému dávkování. Page 11 of 39

12 Bredal type F2 & F2X 6. Základní nastavení dávky Pro dosažení správné dávky je nutné provést následující nastavení: 1. Na stupnici 8 rukojeti hradítka by měla být naměřena vzdálenost 40 mm ve vertikálním směru mezi pásem a spodní hranou hradítka - viz. obr.b. Vždy proveďte nastavení pomocí rukojeti hradítka směrem dolů. Nastavenou polohu zafixujte pomocí šroubové tyče nad každým hradítkem. 2. Vzdálenost mezi bočními pryžovými pásy by měla být mezi 112mm a 115mm v místě pod hradítkem - obrázek C Princip dávkovacího systému Rozmetadla Bredal F2 / F2X jsou stroje s aktivním dávkovacím systémem skládajícím se ze dvou pásů se stavitelným hradítkem umožňujícím přesné otevření na výstupu materiálu ze zásobníku. Hnojivo je dávkováno posuvným pásem ze zásobníku přes hradítko bez ohledu na to, zda je hnojivo prilované nebo granulované, čisté nebo s příměsemi. Jednoduchou kalkulací z požadované dávky v kg/ha, měrnou hustotou hnojiva a požadovaným záběrem se pomocí tabulky provede nastavení dávky rozmetadla. Průtok hnojiva je ovládán přítlačným kolem.čím vyšší je pojezdová rychlost, tím rychleji se pohybuje pás a zajišťuje požadované množství hnojiva na hektar bez ohledu na pojezdovou rychlost. Page 12 of 39

13 6.2. Sada na zjištění měrné hmotnosti hnojiva Pro nastavení dávky je nutné znát měrnou hmotnost aplikovaného hnojiva. Proto slouží sada pro zjištění měrné hmotnosti hnojiva. Naplňte nádobu na vážení aplikovaným hnojivem po její okraj. Jemně klepněte nádobou o zem, aby bylo hnojivo srovnáno z okrajem nádoby. Zavěste nádobu s hnojivem na váhu. Nastavte závaží na stupnici a odečtěte zjištěnou hodnotu na konci hlavy šroubu upevněného na závaží viz. obrázek. Pokud je třeba provést kontrolu správnosti vážení váhy, provede se to naplněním nádoby váhy vodou. Jakmile je rameno váhy v horizontální rovině, musí být zobrazena hodnota 1.0 kg/litr. Pokud tomu tak není, nastavte šroub tak, aby bylo dosaženo této hodnoty. Page 13 of 39

14 6.3 Nastavení dávky Nejprve proveďte nastavení požadovaného záběru ( viz. strana 13) Postupujte postupně dle kroků uvedených níže: 1. Zvolte si požadovanou dávku v Kg/ha 2. Zjistěte měrnou hmotnost hnojiva viz. kapitola Vydělte požadovanou dávku zjištěnou měrnou hmotností hnojiva. 4. Dle dávkovací tabulky, na základě nastaveného záběru zjistěte hodnotu v tabulce. 5. Na základě nalezené hodnoty v tabulce nalezněte sloupec na základě kterého nastavíte vývod, na který se připojí kloubový hřídel pohonu rozmetacího ústrojí. Hřídel 1, 2 nebo 3. V tabulce potom na základě vypočítané hodnoty nalezněte hodnotu pro nastavení na stupnici dávkování. Příklad: Prilované AN měrná hmotnost 0.98, dávka 250 kg/ha, záběr 18m dávka/měrná hmotnost = 250/0.98 = 255 Hodnota 255 v tabulce pro záběr 24m se dosáhne nastavením kloubového hřídele na výstup č. 3 a nastavením na regulační stupnici na hodnotu 4. Pokud se vyskytne situace, kdy jsou možné dvě varianty, např. 18m záběr, hodnota 255 může být nastavena na hřídeli 2 s hodnotou 14 nebo na hřídeli 2 hodnotou 2, vždy zvolte možnost s rychlejším pohybem pásu a menším otevřením hradítka.. V tabulkách je část zabarvená šedou barvou, kde se nastavení překrývají a kde platí výše uvedené pravidlo. 6.4 Redukční převodovka (výbava na přání) Tímto zařízením se sníží otáčky na ½. To se používá pro rozmetání velmi nízkých dávek. Page 14 of 39

15 6.5 Rozmetací tabulky 12 m 15 m Stupnice Axle ½ Axle 1 Axle l 2 Axle l 3 Stupnice Axle ½ Axle 1 Axle l 2 Axle l m 18 m Stupnice Axle ½ Axle 1 Axle l 2 Axle l 3 Stupnice Axle ½ Axle 1 Axlel 2 Axlel Page 15 of 39

16 20 m 24 m Stupnice Axle ½ Axle 1 Axle l 2 Axle l 3 Stupnice Axle ½ Axle 1 Axle l 2 Axle l m 30 m Stupnice Axel ½ Axel 1 Axel 2 Axel 3 Stupnice Axel ½ Axel 1 Axel 2 Axel Page 16 of 39

17 32 m 36 m Stupnice Axel ½ Axel 1 Axel 2 Axel 3 Stupnice Axel ½ Axel 1 Axel 2 Axel Page 17 of 39

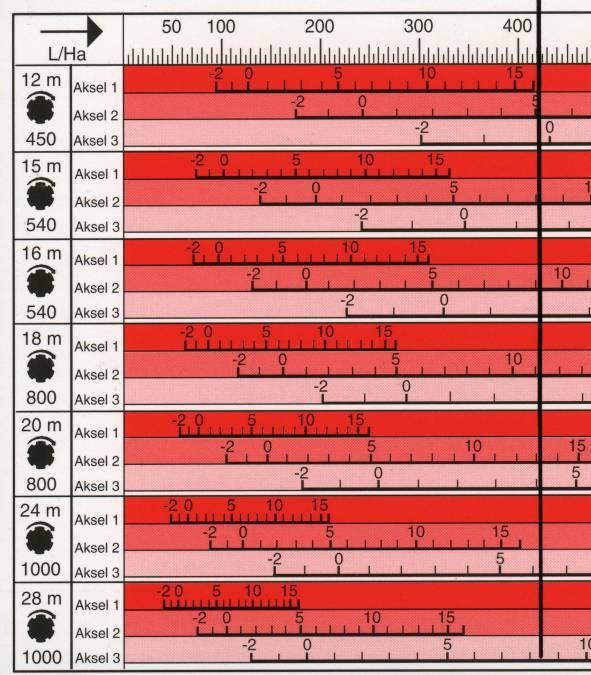

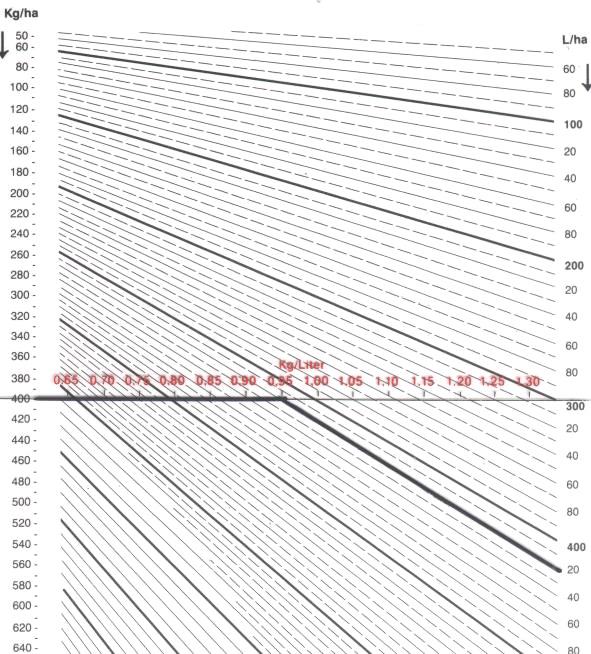

18 6.6 Jak používat dávkovací tabulku BREDAL vyvinul jednoduchou posuvnou dávkovací tabulku pro správné a přesné nastavení rozmetadel F2 a F2X bez potřeby výpočtů. Pro použití této pomůcky potřebujete znát požadovanou dávku v Kg/ha a měrnou hmotnost v Kg/litr. Příklad : požadovaná dávka kg/ha 1 2 Na jedné straně tabulky posuňte vnitřní díl tak, aby se překrývala hodnota požadované dávky v levém sloupci s čárou s hodnotami měrné hmotnosti na vnějším dílu. Při měrné hmotnosti 0,95 kg/l vychází litrová dávka na hektar hodnotou 420(v pravém sloupci). F Otočte tabulku na druhou stranu. Na horní stupnici nastavte hodnotu 420. Při požadovaném záběru 24m vychází hodnota 6 na stupnici hřídele3. Page 18 of 39

19 7. Standardní nastavení pro záběr m Pro záběr metrů je rozmetadlo vybaveno rozmetacími disky s 6 lopatkami. V tabulce je zobrazeno nastavení spádových desek a otáček vývodového hřídele. A Rozmetání uvnitř pozemku m 2 x 1 12 m m m m m 2, m 4 900* 28 m * 30 m 4,5 1000* 32 m * 36 m 5,5 1000* 1 * pro prilované hnojivo použijte max 800 ot/min. Volič převodu pro souvraťové rozmetání musí být v poloze 1 2x 1 = nastavení pro obě spádové desky Page 19 of 39

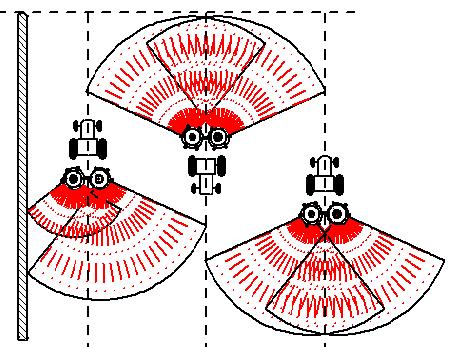

20 7.1. Souvraťová aplikace m Při souvraťové aplikaci se otáčky levého rozmetacího disku snižují na 50% Volič souvraťové převodovky musí být v poloze ½, což redukuje otáčky levého rozmetacího disku na 50%. Pravý rozmetací disk aplikující dovnitř pole zůstává na 100% otáček. Tím je dáno, že při aplikaci na souvrati se musí směrem k souvrati jezdit levou stranou. Spádové desky a otáčky vývodového hřídele zůstávají nastaveny dle dávkovacích tabulek. Tabulka uvádí nastavení pro záběr m pro souvraťovou aplikaci. Souvraťová aplikace m A 2 X 12 m 4,0 ½ m 4,0 ½ m 4,0 ½ m 5,0 ½ m 5,0 ½ m 5,5 ½ m 6,0 ½ 1000 Souvraťová převodovka MUSÍ být v poloze ½ Pokud potřebujete plnou dávku na souvrati, kde je to možné, zvyšte otáčky vývodového hřídele o 100 ot/min. Pokud požadujete žádný úlet hnojiva za hranici pozemku, kde je to možné, snižte otáčky vývodového hřídele o 100 ot/min. Pro souvraťovou aplikaci metrů viz. speciální pokyny. 1 Page 20 of 39

21 8. Problémy POZOR!!! Rozmetací lopatky musí být vždy správně namontované na discích. Nesprávně namontované lopatky mohou způsobit velké rozdíly v rozmetacím obrazci. Správná montáž lopatek. Odpovědnost!!! Poškozené nebo velmi opotřebené lopatky musí být vyměněny za nové! Děravé lopatky hází hnojivo jiným směrem, než je požadováno! Je na odpovědnosti provozovatele stroje a obsluhy, aby byly rozmetací lopatky na stroji namontovány správně! Vodítko pro nastavení a eliminaci nerovnoměrností v rozmetacím obrazci je uvedeno v kapitole: Test rozmetání a nastavení rozmetání 8.1. Nevyvážený rozmetací obrazec Pokud je rozmetací obrazec soustředěn příliš doleva nebo doprava, nebo je příliš hnojiva na překrytí na jedné straně, nejprve zkontrolujte stav rozmetacích lopatek a jejich správnou montáž na rozmetacích discích. Také zkontrolujte pod jakým úhlem je třetí bod závěsu traktoru vůči spodním ramenům. Zkontrolujte, zda jsou spádové desky čisté a nejsou ucpané. Zkontrolujte, zda je pravé a levé hradítko otevřeno ve stejné poloze a spádové desky jsou stejně nastaveny na obou stranách rozmetadla. Pokud je rozmetací obrazec stále nesymetrický, 4 šrouby na kterých je namontován převod rozmetacího disku mohou být povoleny a převod může být nastaven směrem ke straně, kde se aplikuje příliš hnojiva. ( cca. 0,5 1.0 mm pro každé % rozdílu z 50% které mají být aplikovány na každou stranu. Page 21 of 39

22 8.2 Nesprávná dávka Pokud i po správné nastavení není aplikována požadovaná dávka : 1. Zkontrolujte, zda zadané hodnota měrné hmotnosti skutečně odpovídá aplikovanému hnojivu. 2. Zkontrolujte správný přepočet z kg/ha na litrů/ha. Bredal type F2 & F2X 3. Zkontrolujte, zda se přítlačné kolo otáčí správně. Pokud přítlačné kolo skáče po kole traktoru, rozmetadlo nedávkuje správně. To lze ověřit na vzdálenosti 100m ujeté bez hnojiva v zásobníku, nebo odpojením kloubového hřídele mezi přítlačným kolem a převodovkou pohonu pásu. Přítlačné kolo by mělo provést 55,5 otáčky na 100 metrech. 4. Zkontrolujte nastavení hradítek pryžových pásů: B = 40 mm při nastavení 8 a C = 112 -> 115 mm mezi bočními gumovými pásy. Při kontrole vzdálenosti B doporučujeme použít kus dřeva nebo železa o výšce 40 mm a šířce mm (C). Takový tvar by mělo být možné prostrčit pod hradítkem bez posunutí hradítka nebo bočních pryžových pásů. F2 & F2X : B = 40 mm F2 & F2X: C = mm Obr. 19. Otevření hradítka Šoupátko v drážce, spojovací tyče a veškeré stavěcí elementy musí chodit volně, jinak může dojít k nesprávnému nastavení dávky. Zkontrolujte zda se čep T může pohybovat volně a je namazán. 5. Pokud rozmetadlo stále neaplikuje správnou dávku, lze provést praktické nastavení mechanismu pro to, aby odpovídala hodnota na stupnici skutečné poloze hradítka. Nastavení tyčí na každé straně se provede pro zamezení chyb. Jeden stupeň na stupnici odpovídá 2,5 mm pohybu hradítka, což znamená že po otočení 1,5 otáčky matky na závitu se hradítko posune o 1 krok na stupnici. (obr. 19). 6. Alternativně může být proveden statický test kalibrace dávky viz. kapitola 15. Page 22 of 39

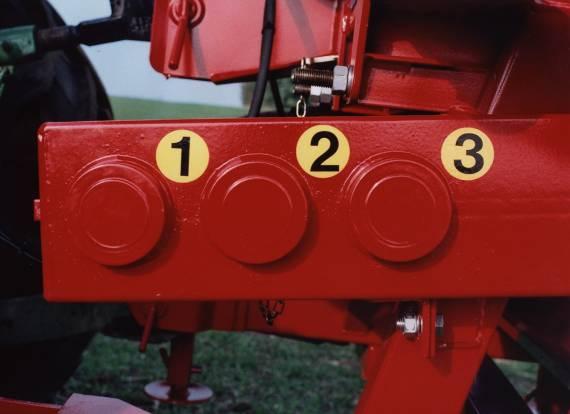

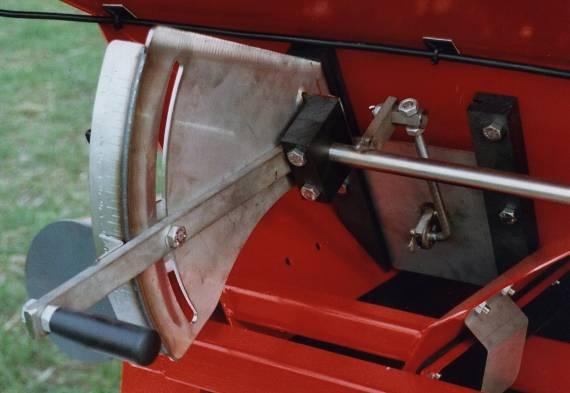

23 9. Vyprázdnění zásobníku 1. Otevřete hradítko na maximum (poloha 16) 2. Nasaďte hřídel od pohonu přítlačného kola na výstup 3 na převodovce. 3. Nyní lze zásobník vyprázdnit otáčením přítlačného kola. Page 23 of 39

24 10. Údržba 1. Rozmetací systém by měl být čistý a neporušený. Opotřebené lopatky nebo disky způsobují nerovnoměrnou aplikaci. 2. Boční pryžové pásy by měly být mírně tlačeny na pásy. 3. Pásy by měly být správně napnuty a měly by se správně pohybovat. Pokud některý pás běží mimo osu tak, že se začne dotýkat rámu, nastavte jej do správné polohy napínákem s matkou. Otočte matkou maximálně půl otáčkou a umožněte pásu sednout si do nové polohy. Nastavte pouze napínák pásu dvěma matkami, pokud je nutné zvýšit napnutí pásu pro zabránění prokluzu. 4. Klínové řemeny v převodu pohonu by se měly pravidelně kontrolovat a napínat. Nemělo by být možné otočit oběma rozmetacími disky jedním směrem. Zkontrolujte to pokusem otočit oběma disky jedním směrem uchopením za lopatky. Povolte kontramatici napínáku pásu a napněte napínák tak, dokud disk prokluzuje. Potom udělejte na napínáku ještě jednu otáčku a zajistěte kontramaticí. Po prvním naložení proveďte kontrolu napnutí. VŽDY KONTRO- LUJTE NAPNUTÍ ŘEMENŮ, KDYŽ JSOU STUDENÉ! 5. Mytí po každém použití by mělo být rozmetadlo omyto a namazáno. Mytí provádějte směrem ze zásobníku k diskům. Po umytí zapněte rozmetadlo na 2 3 minuty oschnutí povrchu. 6. Uskladnění: Před uskladněním stroje na konci sezony je nutné jej důkladně očistit pro odstranění zbytků hnojiv, namazat všechna mazací místa a ošetřit stroj vrstvou oleje. Použijte správný ochranný olej nebo hydraulický olej, který je vyroben pro kontakt s pryžovými komponenty a má dobré pokrytí. Vyhněte se kontaktu oleje s pásem a jinými pryžovými součástmi může způsobit jejich trvalé poškození. Je možné pokrýt pás absorpčním materiálem při ošetřování olejem.potom materiál odstraňte a po aplikaci ještě odstraňte zbývající olej. 7. Pro uskladnění pohon přítlačného kola musí být v poloze dopředu s minimálním tlakem pružiny. Hydraulický válec je potom plně uzavřen pro ochranu pístní tyče a těsnění. 8. Kloubové hřídele stroje by měly být pro uskladnění se stroje sundány a spojovací místa dostatečně namazána. 9. Tabulka mazání: Poloha Popis Č. Interval A Kloubový hřídel se spojkou 5 40 mth B Ložiska rolen pohonu pásu 4 40 mth C Vstupní hřídel převodovky 1 20 mth D Těsnění náboje disků 2 20 mth E Čep přítlačného kola 3 40 mth F Kónické vodiče pásu mth G Ložisko příruby hřídele pohonu 1 20 mth H Souvraťová převodovka 1 20 mth 10. Hladina oleje v převodovce by se měla pravidelně kontrolovat. Stroj by měl být na rovině a olejová náplň by měla sahat po plnící otvor. Celkové množství standardního oleje je 0.5 l. 11. Pravidelně mažte plastové kryty nad výstupy hřídelů z převodovky. Page 24 of 39

25 10.1 Výměna klínového řemene 1 Odšroubujte zajišťovací šroub na ose spojky. 2 Uvolněte pružinu a šrouby levého a středního plastového ložiska souvraťové jednotky. 3. Demontujte hřídel souvraťové jednotky 4. Demontujte držák, který drží souvraťovou jednotku v pravém plastovém ložisku 5. Povolte napínač řemene souvraťové jednotky. 5. Demontujte 2 spodní řemeny souvraťové jednotky 8. Povolte pravý napínač řemenu a vyjměte řemen. 6. Demontujte horní 2 řemeny souvraťové jednotky Montáž nového klínového řemene Demontujte napínač řemene (kladka č. 4 s držákem) před zahájením montáže klínového řemene. Na rozmetadle se 2 klínovými řemeny se montují současně. 1. Nasaďte klínový řemen na kladku č. 1. s koncem směrem doprava. 2. Navlečte horní část řemene na kladku 1 za kladku Navlečte řemen půlotáčkou navlečte jej z kladky 2 na zadní disk kladky Navlečte kladku 4 (napínač řemene) do volného konce řemene mezi kladky 1 a 3. Potom připojte držák kladky 4 a napněte řemen pomocí napínače. 5. Nasaďte dva horní klínové řemeny na souvraťovoou jednotku. 6. Nasaďte dva spodní klínové řemeny na souvraťovou jednotku. 7. Utáhněte jej pomocí napínače souvraťové jednotky 8. Nasaďte držák, který drží souvraťovou jednotku v plastovém ložisku. 9. Nasaďte rukojeť spojky na hřídel. 10. Namontujte 2 zbývající plastové ložiska. 11. Namontujte pružinu a držák. 12. Zajistěte hřídel a rukojeť pomocí zajišťovacího šroubu. Page 25 of 39

26 11. Kvalita hnojiva Rozmetadla F2 a F2X mají variabilní záběr metrů při 540 ot/min., hnojivo opouští rozmetadlo při rychlosti cca. 130 km/h a při 1000 ot/min. je rychlost cca. 240kmh. Hnojivo je tedy vystaveno velkému odstředivému zatížení pro dosažení požadované rychlosti. To znamená, že obzvláště pro velké záběry by mělo mít hnojivo co nejvyšší kvalitu. Nejdůležitější vlastnosti jsou: Síla granulí se změří umístěním granule hnojiva na běžnou kuchyňskou váhu a vytvořením vzrůstajícího tlaku na granuli např. tužkou a sledováním stupnice váhy. Hodnota zobrazená na stupnici při rozdrcení granule je vyjádřením síly granulí hnojiva. Proveďte zkoušku několika granulí (malé i velké) a vypočítejte průměrnou hodnotu. Obr. 26. měření síly granulí Obr. 27. Měřící box velikosti granulí Velikost granulí se měří použitím měřícího boxu velikosti granulí BREDAL. Naplňte prostor nad sítem s nejvyšší hrubostí. Nasaďte na box víko a třepejte s boxem tak dlouho, dokud přes síta přestanou propadávat granule do jednotlivých oddělení. Otočte box víkem vzhůru. Změřte výšku jednotlivých sloupců v mm a proveďte běžnou proporcionální kalkulaci pro dosažení % zastoupení jednotlivých velikostí. Litrová hmotnost se měří pomocí svážení litru hnojiva nebo svážením 10-litrového kbelíku. Čím více hnojiva se měří, tím vyšší je přesnost. BREDAL dodává váhu pro montáž přímo na stroj. To umožňuje okamžitou kontrolu litrové hmotnosti hnojiva. Tvar granulí se hodnotí vizuálně. Čím hladší a kulatější je jejich povrch, tím lepší jsou jejich letové vlastnosti a vyprazdňování ze zásobníku. Ostré granule (polámané) nebo granule s uzly na jejich povrchu mají špatné letové vlastnosti a mají problémy s pokrytím plochy při velkých záběrech. Vysoký obsah prachu by měl být zhodnocen při počítání velikosti granulí pod nejjemnějším sítem. Obsah prachu se hodnotí vizuálně Standardní nastavení stroje založené na základě následujících minimálních požadavků: Záběr Síla granulí Velikost granulí Měrná hmotnost m 1,0 kg 1,6 mm. 0, m 2,0 kg 2,0 mm. 0, m 3,2 kg 2,5 mm. 0, m 4,0 kg 3,2 mm. 0,9 Page 26 of 39

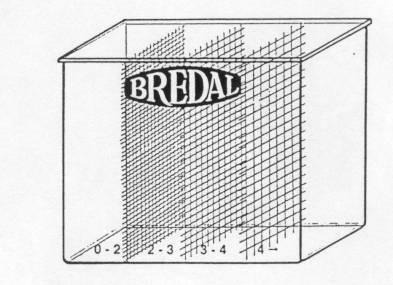

27 12. Provádění testu rozmetání a nastavení rozmetacího obrazce Pokud mate pochybnosti o správnosti aplikace rozmetadla, nebo pokud jste začali používat hnojivo, které nemá běžné vlastnosti, je smysluplné provést test rozmetání. Při provádění testu je dobré mít na mysli následující zásady: 1. Test musí být prováděn v suchých podmínkách (pole/stroj) 2. Test musí být prováděn na poli pokrytém dobře vyvinutým porostem cca. 10 cm vysoký porost pro vyhnutí se problémům s odrazem. 3. Provádějte test na rovné části pole a nastavte záchytné nádoby tak, aby byly v rovině. Test musí být prováděn při běžně používané pojezdové pracovní rychlosti (14-15 km/h je ideální, pokud to terén dovoluje). 4. Vyměňte opotřebené lopatky. 5. Před vlastním testem proveďte aplikaci cca kg hnojiva. Na stroji je vždy malá vrstva starého hnojiva, měděnky a rzi na rozmetacích discích a lopatkách, která musí být odstraněna, aby se dostalo rozmetadlo do konstantních aplikačních podmínek. 6. Nejjednodušší cesta k provedení testu je nastavit záchytné nádoby na 1/2 pracovního záběru na obou stranách uprostřed třetí jízdy. Jeďte dopředu první jízdou, druhou se vraťte zpět a pokračujte třetí jízdou. Pro zaručení optimální množství v záchytných nádobách je nutné aplikovat dávku cca. 400 kg/ha nebo provést několik aplikací (obr. 29). 7. Před vypnutím rozmetání se ujistěte, zda jste ujeli dostatečně daleko od záchytných nádob, protože hnojivo při aplikaci padá ještě daleko za stroj. Optimální distribuce hnojiva při překrývání. Testovací záchytné nádoby 1 2 Jízda 3 Obr. 29. Nastavení testovacích záchytných nádob. BREDAL doporučuje použití nejméně 7 nádob pro test. Page 27 of 39

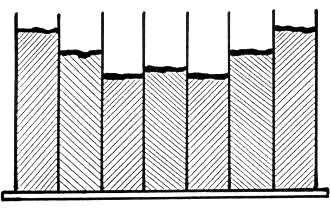

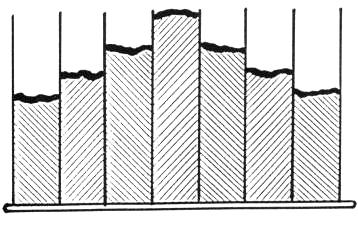

28 Upravení rozmetacího obrazce: Obr. 30. Měřící nádoby: Málo hnojiva mezi jednotlivými jízdami. Obr. 31. Měřící nádoby. Příliš mnoho hnojiva mezi jízdami. Málo hnojiva mezi jízdami (obr. 30 ) Obr. 32. Stupnice spádové desky A m: Zvyšte otáčky vývodového hřídele ze 450 na 540 při 12 m záběru a z 540 zvyšte otáčky o 100 ot/min pro záběr m, dokud se rovnoměrnost nesrovná. B m: Nastavení spádové desky (obr. 32) směrem k 0. Pokud je úvodní test se standardním nastavení neakceptovatelný, nastavte spádové desky o 2 jednotky méně. Pokud je rozdíl 2 jednotky příliš, je příliš, rozdíl mezi dvěma testy ukazuje o kolik posunout nastavení zpět. Příliš hnojiva za rozmetadlem (obr. 31) A m: Nastavte spádové desky o 2 jednotky více při každém testu, dokud není dosažena požadovaná rovnoměrnost. B m: Pokud hnojivo splňuje požadavky na sílu granulí a jejich velikost (kapitola 11.2), zvyšte hodnotu spádových desek o 2 jednotky na každý test. Pokud síla granulí nebo jejich velikost neodpovídá požadavkům, optimální nastavení pro správnou aplikaci nastavte kombinací otáček vývodového hřídele a stavitelných ramen: Snižte rychlost o 20%. Rozmetadlo potom automaticky šetří hnojivo (požadavek na sílu granulí je nižší) a tím je aplikováno více hnojiva mezi jednotlivými jízdami. Tento postup se může opakovat, dokud je aplikace mezi jízdami vyrovnaná. Mějte na mysli, že tento typ aplikace je více citlivý na výkyvy v kvalitě hnojiva, na vzdálenosti mezi jízdami a rozdíly v pojezdové rychlosti a redukuje překrývání. Obr. 33. Rozmetání s malým překrytím Obr. 34. Rozmetání s dvojitým překrytím Page 28 of 39

29 12.1. Provedení testu rozmetání a nastavení rozmetacího obrazce při použití souvraťové převodovky Nastavte záchytné nádoby jako na obr. 35. Nastavte stroj jak je uvedeno v kapitole 7. Pokud rozmetadlo aplikuje více hnojiva než je požadováno přes souvratě, snižte rychlost o 50 ot/min. pro každý test, dokud je dosaženo požadovaného rozmetacího obrazce a rovnoměrnosti. Naopak zvyšte otáčky o 50 ot/min na test Obr. 35. Nastavení testovacích záchytných nádob Údaje jsou uvedeny v metrech. Vzdálenosti B, C a D jsou rozloženy na zbývající ploše. Page 29 of 39

30 13. Rozmetání na užších částech pole necelý záběr Pokud pracujete na pozemku, který obsahuje části s nižší, než aktuálním pracovním záběrem mezi dvěma sousedními jízdami, snižte dávku ve vedlejší jízdě zúženého záběru jako je uvedeno na obrázku: Pokud je necelá šířka 60 % záběru, 40 % pracovního záběru tedy chybí. Polovina z toho je 20 %, což je hodnota, která se odečte od nejbližších vedlejší jízd. 14. Rozmetání při jízdě k souvrati a pod různými úhly Rozmetací charakteristika rozmetadel Bredal F2 a F2X je dána dvojím překrytím, vytvářejícím půlkruh. V normálních polních podmínkách je výsledkem přesná a vyrovnaná aplikace různých materiálů. Pro zachování těchto vlastností na souvrati je důležité dodržovat následující pokyny. Rozmetací obrazec Bredal s dvojitým překrytím znamená, že není nutné vypínat přísun hnojiva k levému nebo pravému disku při přijíždění na souvrať nebo konec pole pod úhlem. Následujícím postupem v diagramu je dosaženo správné a rovnoměrné rozmetání na celém pozemku bez vypínání přívodu hnojiva na rozmetací disk. Každý obrázek ukazuje bod, ve kterém se vypne rozmetání při přibližování se k souvrati, nebo odjíždění od souvrati pod 90 stupňovým nebo jiným úhlem. Bod vypnutí závisí na úhlu přiblížení viz. obrázky. Při opouštění souvratí by mělo být zapnuto rozmetání, jakmile zadní kola traktoru překročí limit rozmetání označeno přerušovanou čarou (- - - ). Praktické zkoušení této jednoduché techniky zaručí přesnou a vyrovnanou aplikaci. Page 30 of 39

31 14.1 Start a stop při úhlu 90 o 1 w.w ½ w.w Start a stop při úhlu /3 w.w 1 w.w. Jízda k souvrati: Zastavte rozmetání ve vzdálenosti 2/3 pracovního záběru od souvratě. Pomalu snižte otáčky motoru před vypnutím vývodového hřídele. Jízda od souvratě: Zapněte rozmetání ve vzdálenosti jednoho pracovního záběru od souvratě. Page 31 of 39

32 14.3 Start a stop při úhlu 30 0 ½ w.w. 1 w.w. Jízda k souvrati: Zastavte rozmetání ve vzdálenosti 1/2 pracovního záběru od souvratě. Pomalu snižte otáčky motoru před vypnutím vývodového hřídele. Jízda k souvrati: Zapněte rozmetání ve vzdálenosti jednoho pracovního záběru od souvratě Start a stop při úhlu /3 w.w 1. w.w Jízda k souvrati: Zastavte rozmetání ve vzdálenosti 1/3 pracovního záběru od souvratě. Pomalu snižte otáčky motoru před vypnutím vývodového hřídele. Jízda od souvratě: Zapněte rozmetání ve vzdálenosti jednoho pracovního záběru od souvratě. Page 32 of 39

33 15. Provedení statického testu kalibrace 1. Nastavte stroj dle požadované dávky dle dávkovacích tabulek 2. Odmontujte rozmetací disky 3. Naložte min.200kg hnojiva do zásobníku a otáčejte opěrným kolem tak dlouho, dokud se hradítkem nedostává ven rovnoměrné množství hnojiva. 4. Pod spádové desky umístněte kbelík nebo záchytnou nádobu a pomocí kartonu nebo něčeho podobného zajistěte, aby všechno hnojivo padalo do záchytné nádoby. 5. Otočte přítlačným kolem 11.5 krát přibližně běžnou pracovní rychlostí (cca 1 otáčka/sekundu). 6. Svažte hnojivo zachycené do nádob. 7. Vynásobte svážené hnojivo koeficientem v tabulce na základě záběru. Výsledkem je dávka c kg/ha, která by měla být aplikovaná. Záběr - metry Koeficient , , , , ,3 Page 33 of 39

34 16. Speciální typy hnojiv Před aplikací speciálních hnojiv doporučujeme provést test rozmetání N34 prilovaný dusičnan amonný Pro aplikaci prilovaného dusičnanu amonného N 34 použijte standardní nastavení. Pokud je aplikováno hodně hnojiva za rozmetadlem, zvedněte hodnotu nastavení spádových desek o 2-3 jednotky od standardního nastavení. Pokud rozmetadlo vytváří hodně prachu, nebo je na pozemku po rozmetání velký podíl rozbitých granulí, snižte otáčky vývodového hřídele o 10% Čisté draslo Protože draslo se tak snadno neodvaluje jako granule, doporučujeme nastavení spádových desek o 2 nebo 2.5 jednotky vyšší než doporučené nastavení. Nastavení spádových desek by mělo být vyšší než standardní nastavení m o 2 jednotky vyšší m o 2,5 jednotky vyšší 24 m. je maximální pracovní záběr pro aplikaci drasla. Je důležité nastavit nejvyšší možnou rychlost pásového dopravníku a nejnižší možné otevření hradítka.tento materiál se pohybuje pomalu v zásobníku, což může způsobit nedostatečný přísun hnojiva. Proto může vyvstat potřeba zvýšení otevření hradítek o 10% výše, než při použití standardního hnojiva Síran amonný Problém stejný jako s čistým draslem se může vyskytnout i s většími krystaly síranu amonného a proto se provádí podobné nastavení spádových desek jako pro draslo. Pro síran amonný by mělo být nastavení desek vyšší o 3 jednotky oproti standardnímu nastavení. 24 m je maximální záběr pro síran amonný Page 34 of 39

35 16.4 Prilovaná močovina 9-12 m záběr: Zvyšte otáčky vývodového hřídele na ot./min., pokud je síla granulí min kg m záběr: Je možné dosáhnout akceptovatelných výsledků na středně velkých záběrech, ale ne s dvojitým překrytím. Spádové desky by měly být nastaveny na hodnotu 5 a otáčky by měly být určeny testem rozmetání v závislosti na typu použité močoviny a pracovnímu záběru m záběr: Při 15-18m záběru musí být síla granulí nejméně 2 kg. Rychlost při které je dosaženo rovnoměrného rozmetání by měla být konstantně držena, což by mělo odpovídat požadovanému pracovnímu záběru. Před aplikací močoviny vždy proveďte test rozmetání Granulovaná močovina Granulovaná močovina má hrubší povrch než prilovaná močovina. Běžně má velikost granulí mm a jejich síla je 2-3 kg. Do záběru 24m použijte standardní nastavení rozmetadla, otáčky vývodového hřídele nesmí překročit 800 ot/min., pokud je síla granulí 2 kg nebo nižší. Pro kompenzaci nižších otáček vývodového hřídele při vyšších záběrech by se mělo rozmetadlo zvednout na co nejvyšší možnou výšku (rozmetací disky ve výšce 110 cm). Před aplikací močoviny vždy proveďte test rozmetání. Page 35 of 39

36 17 Doplňková výbava 17.1 Mechanické počítadlo ošetřené plochy Před zahájením rozmetání vždy vynulujte počítadlo Ochranné kryty mohou být sundány pouze pro zjištění a vynulování počítadla (fig. 38). Nezapomeňte pravidelně mazat počítadlo ochranným olejem, protže bývá vystaveno prachu z hnojiv. Obr. 38. Mechanické počítadlo plochy pro F2 & F2X Ošetřená plocha se vypočítá vydělením hodnoty na počítadle konstantou s tabulky dle záběru. Výsledkem je počet ošetřených hektarů Záběr Konstanta 12 m m m m m m m m m m 153 Page 36 of 39

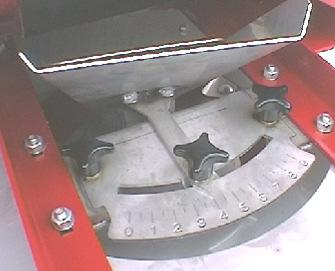

37 17.2 Rozmetání pelet, řepky a hořčice Pro aplikaci výše uvedených materiálů musí být stroj vybaven redukční sadou na hradítkách. To slouží k k prodloužení hradítek a ponechání pouze malého otvoru pro vypadávání materiálu ze zásobníku bez příliš velkého tlaku na pás. Fig. 39. Reduction Kit Rozmetání pelet Dávka cca. 4 kg/ha je aplikována při otáčkách vývodového hřídele 1000 ot/min., při použití hřídele 1 pro záběr 24 m. Rozmetání řepky a hořčice Dostupné dávky použitelné pomocí redukční sady: 4 kg/ha - hřídel 1. 8 kg/ha - hřídel kg/ha - hřídel 3. Proveďte statický test kalibrace pro přesné změření dávky- kapitola 14. Maximální záběr je m, optimum je m pro otáčky vývodového hřídele 800 ot/min. Následující doporučení platí pouze pro rozmetání řepky a hořčice: Nastavte spádové desky do polohy 0 Řepka padá velmi volně na lopatky. Proto se používá toto nastavení. V tomto případě může být vyšší aplikace mezi jízdami než za strojem. Obr. 40. Centrální nastavení spádových desek Pokud máte problémy s nastavením stroje pro aplikaci řepky a hořčice, kontaktujte výrobce. Page 37 of 39

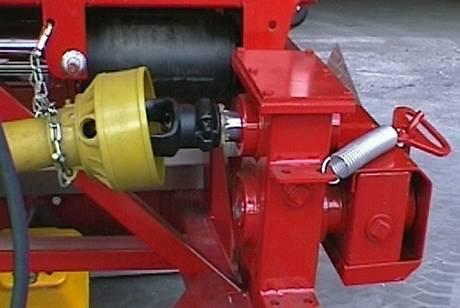

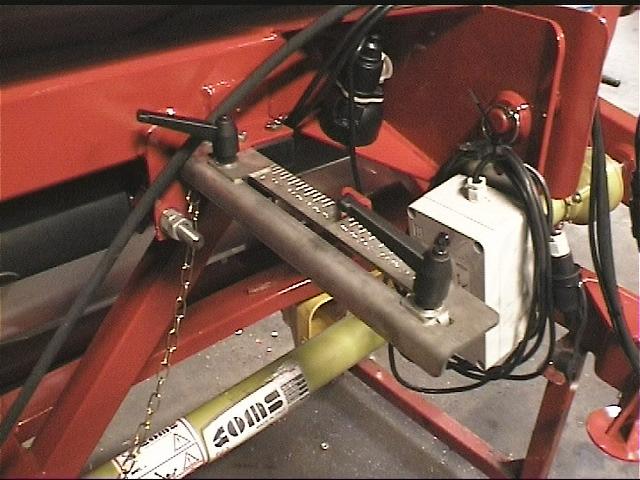

38 17.3 Elektricky ovládaná hradítka Bredal F2 a F2X mohou být vybaveny elektrickým ovládáním hradítek jako doplňková výbava. To umožňuje nastavení dávky z kabiny traktoru Redukční převodovka pro aplikaci nízkých dávek Bredal F2 a F2X mohou být vybaveny redukční převodovkou pro aplikaci velmi nízkých dávek. Při použití redukční převodovky použijte tabulku se symbolem ½ pro nastavení dávky. Page 38 of 39

39 18. Servisní služby Opravy rozmetadel Bredal v záruční době zajišťuje organizace uvedená na záručním listu, dodaném ke stroji. Na pozáruční servis a na prodej náhradních dílů se obracejte na kteroukoliv organizaci, zajišťující servis techniky Bredal. Také je možno se obrátit přímo na servis výhradního dovozce techniky Bredal do České a do Slovenské republiky, kterým je firma: UNIMARCO a.s. Zádveřická Zlín 11 IČ Telefon: Hotovostní mobil: unimarco@unimarco.cz Ve firmě Unimarco lze také získat na požádání aktuální seznam servisních pracovišť, které zajišťují servis techniky Bredal. 19. Záruční podmínky Délka záruční lhůty je: - 12 měsíců pro stroje a zařízení, které nejsou prodány jako spotřební zboží, - 6 měsíců pro náhradní díly. V záruční době provádí výrobce prostřednictvím servisu prodejní organizace bezplatně opravy nebo výměnu vadných součástek s výjimkou případů, kdy nastalo poškození: - neodborným uskladněním - zanedbáním pokynů v návodu k obsluze a údržbě včetně pokynů pro uskladnění. - úpravami provedenými bez souhlasu výrobce - použitím jiných než originálních náhradních dílů - použitím výrobku k jiným účelům, než k jakým je určen. Page 39 of 39
