2 modelových řad od roku Jistota spolehlivosti Mitsubishi Electric Vynikající výbava... 7 Představení... 9 Design Technologie generátoru Jednoduchá obsluha Impulsní obvod Nano Pulse Jednoduché nastavení Inteligentní nápověda pro uživatele Dálkové ovládání Spotřební zboží Včetně doplňkové výbavy Volitelné doplňky a nestandardní materiály.. 29 Automatizace Příklady použití Servis Klíčové údaje Technické údaje Zkušenosti na mojí straně.

3 Více než let patentovaných aplikací za rok vyrobených strojů EDM zaměstnanců spolehlivých technologií Máte-li dokonalá konstrukční řešení, potřebujete někoho silného, na koho se můžete spolehnout. Od roku 1970 se rostoucí počet evropských společností začal zaměřovat na vysoce výkonné EDM stroje od globálního lídra, společnosti Mitsubishi Electric. Pouze díky výrobě součástí ve vlastních zařízeních je možné je dokonale přizpůsobit zamýšlenému úkolu. Společnost Mitsubishi Electric využívá své vlastní řídicí prvky, polovodiče, motory a další součásti, které jsou do nejmenších detailů přizpůsobeny všem požadavkům. Všimněte si proto pouze jediné věci že vše pracuje jak má a to často po mnoho desetiletí, která uběhla od nákupu. Chcete-li rozumně investovat do EDM strojů s vysokou kvalitou a dlouhou životností, zvolte společnost Mitsubishi Electric. 5 Jedině takto vím, že jsem v dobrých rukách.

4 Technical Partner of Sauber F1 Team Zaměřeno na přesnost. Pokud požadujete maximální přesnost, potřebujete systém, který je vybaven integrovanou kompenzací teplotních změn, jež snižuje vliv kolísání pokojové teploty. Model se dodává se skleněnými pravítky na všech osách a systémem uzavřeného okruhu, který v praxi zajišťuje maximální přesnost. Pokračování na straně 11 3 Integrované plánování úloh. Vyšší flexibilita je možná díky přizpůsobitelnému plánování úloh díky jednoduchému stanovení priorit můžete rychle reagovat na měnící se požadavky a snadno vtěsnat do pracovního plánu stroje urgentní zakázky. Vynikající první krok směrem k úplné automatizaci již ve výbavě. Pokračování na straně D simulace a optimalizace. Výběr té nejlepší možné technologie pro zvýšenou přesnost a rychlost díky použití 2D a 3D dat. Simulace umožňuje se ujistit o maximálním zabezpečení procesu a brání nepříjemným překvapením, kterým se rozhodně chcete vyhnout. Pokračování na straně 15 Mistři materiálů dokonalé vybavení pro jakoukoliv aplikaci. Méně leštění, více účinného obrábění. Impulsní obvod Nano Pulse (np) umožňuje zajistit vysoký lesk povrchu hned od začátku. Vyplatí se to nejenom snížením vašeho celkového pracovního zatížení, ale rovněž dosažením maximální přesnosti, která je k dispozici ihned ze stroje. Pokračování na straně 17 S modelovou řadou se k vám přesnost dostává již z výroby: díky skleněným pravítkům na osách X, Y a Z a teplotní kompenzací je vliv kolísání teploty v místnosti měřitelně minimalizován. Slinuté karbidy, PCD a titan jsou vítanými materiály model poskytuje možnosti pro téměř jakoukoliv výzvu. Rozšiřující jednotka PCD/CBN. Z diamantových nástrojů můžete dostat to nejlepší pomocí tohoto rozšíření generátoru zvládá stroj řady veškeré materiály. Pokračování na straně 29 Výplach nečistot. Díky programovatelnému systému výplachu, který dokáže snadno odstraňovat odebíraný materiál z hloubené spáry, můžete dosáhnout vyšších rychlostí obrábění a přesnosti. Pokračování na straně Vysokorychlostní osa C. Spolehlivá výroba rotačně symetrických elektrod a těch nejmenších průměrů. Pokračování na straně 29 7 Přesnost pro dokonalost.

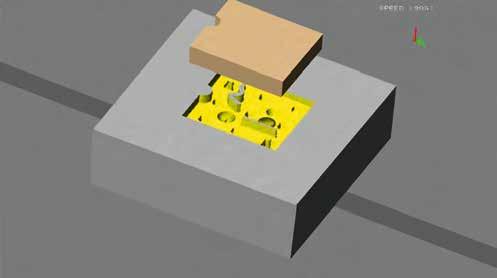

5 IDPM INTELLIGENT DIGITAL POWER MASTER Mnohem nižší opotřebení elektrod je dosažitelné při vyšších řezných rychlostech. Funkce Power Master pro výrobu dutin. Nastavení generátoru je uzpůsobeno minimálnímu opotřebení ve spojení s maximální rychlostí obrábění během probíhajícího procesu. Pokračování na straně 13 FFA FLUSH FREE ACCELERATION Proces rychlejší o 40 %. Až o 40 % rychleji díky optimalizovaným pohybům os, obzvláště pro hluboké dutiny. Rychlé zvedání a spouštění vytváří proplachovací efekt i v případě geometrie s hlubokými žebry. Vše je naladěno pro dosažení optimálních výsledků při elektroerozivním obrábění složité geometrie i ve 3D. NUI NATURAL USER INTERFACE Obsluha musí být jednoduchá a pomáhat uživateli. Programování s dialogovým ovládáním vede každého uživatele intuitivně k požadovanému cíli. Odborníci se mohou snadno přepnout do programování ve sloupcovém uspořádání a rychle a snadno provádět úpravy. Jak dosáhnout vašeho cíle. Pokračování na straně 15 Klíčové vlastnosti modelové řady EA. Až o 80 % nižší opotřebování grafitové elektrody Tuhost, kompaktnost a dostatečné výkonové rezervy jsou to, na čem záleží a ekonomické výsledky jsou navíc o 20 % lepší. Modely EA28V Advance se dodávají s modernizovaným vysoce výkonným generátorem FP120V, grafitovou technologií a novou jednotkou Power Master IDPM. Vysoký výkon dodaný již z výrobního závodu. Skutečný obr mezi elektroerozivními systémy pro výrobu forem Nesrovnatelný poměr cena/výkon zahrnuje výměník elektrod, automatický hasicí systém a osu C. To znamená, že jste vybaveni na všechny eventuality a můžete si užívat maximální všestrannost plus impozantní flexibilitu. Snadné nastavení. Třístranná vyjíždějící pracovní nádrž uvolní prostor pro jednoduché umístění obrobku. Díky grafickému průvodci bude upnutí obrobku a najetí elektrody dětskou hrou. Výhoda která tvoří rozdíly. Pokračování na straně 21 AES AUTO & EASY SETUP LLS LONG LIFE SYSTEM EDM systém musí pomoci vaší společnosti vydělávat peníze. Stroje řady znatelně snižují výdaje na energii, elektrody a filtry díky tomu si můžete vydělat více. Stroj je navržen tak, aby dokázal pracovat po celá desetiletí. Díky inteligentním technologiím se proto vyznačuje nízkými náklady na údržbu. Pokračování na straně 25 Minimální opotřebování díky nové grafitové technologii. Vyměnitelné sklíčidlo 9 Zakousne se hluboko do obrobku, nikoliv do vaší kapsy.

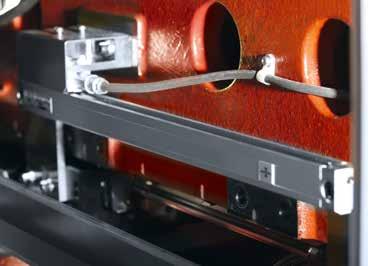

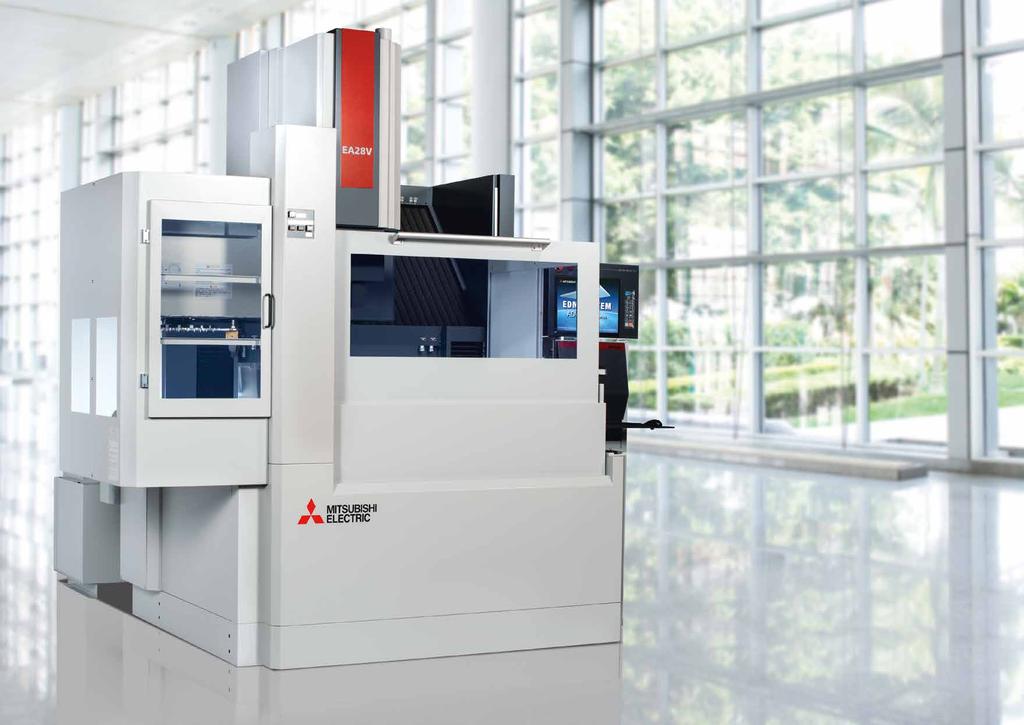

6 Lože: pevná litá ocel. Výsledek: kompaktní, solidní a ergonomický. Přesné pohyby os bez ohledu na zatížení Důkladně tuhé mechanické řešení, přesně jaké by mělo být. Geniální, úhledné a absolutně trvanlivé. Tyto principy stojí za desetiletími úspěchu a jsou doslova odlity do lože každého nového stroje. Včetně použití součástí os špičkové kvality. Zaměřeno na přesnost S modelovou řadou se k vám přesnost dostává již z výroby: díky skleněným pravítkům na osách X, Y a Z a teplotní kompenzací je vliv kolísání teploty v místnosti měřitelně minimalizován. Ergonomické pracoviště Dobrý přístup díky vyjíždějící pracovní nádrži pro pohodlné a rychlé nastavení. Přesně broušený pracovní stůl v ergonomické výšce je vybaven standardními drážkami T. Kompaktní a snadno udržovatelný Kompaktní a důmyslně dispozičně řešené stroje uspoří prostor i čas. Vše pod kontrolou bez dlouhých vzdáleností. Pohodlí, které v dlouhodobém ohledu jistě oceníte. 11 Méně důmyslná konstrukce může být levnější, ale...

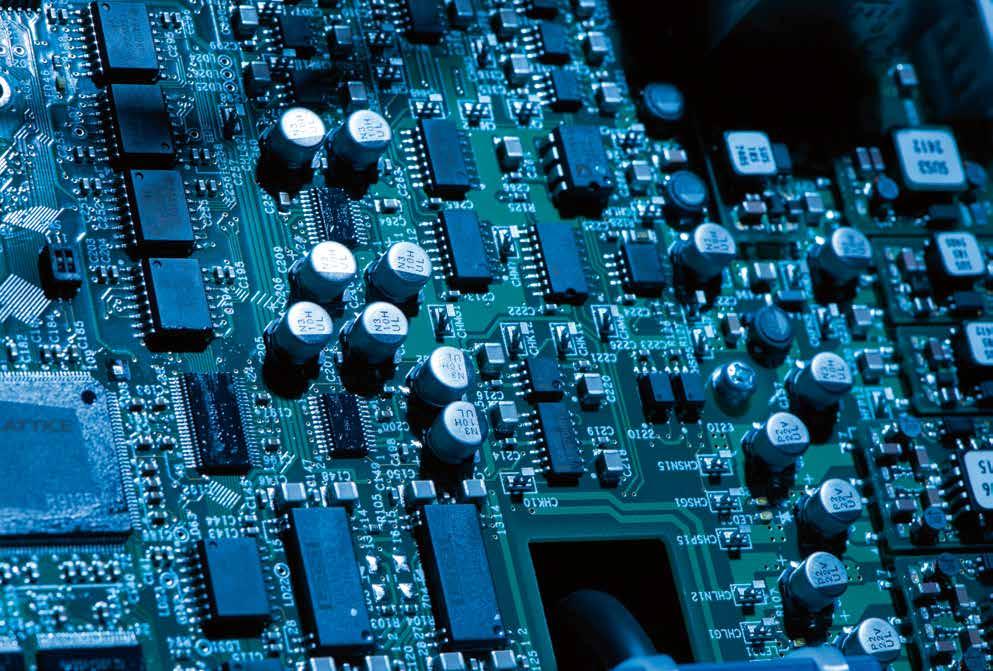

7 Podívejte se: Generátor. Vyroben pro přesnost se zálohou výkonu. IDPM INTELLIGENT DIGITAL POWER MASTER Generátor FPV je navržen tak, aby jej bylo možné používat v široké řadě aplikací. Ať už se jedná o obrábění součástí z oceli měděnou nebo grafitovou elektrodou, nebo obrábění součástí z slinutého karbidu, technologie generátoru je vždy schopna na svěřený úkol reagovat. Generátor 120 A je standardní výbavou modelu řady EA28V a volitelnou výbavou modelů řady EA12V. IDPM klíč k úspěchu Funkce Intelligent Digital Power Master (IDPM) je klíčem ke speciálním výkonovým parametrům stroje. Minimální opotřebování grafitové elektrody s vysokými rychlostmi erodování a vysokým výkonem při obrábění slinutých karbidů je možné právě díky funkci IPDM. Rychlost vyšší o 40 % Významné zvýšení rychlosti oproti konvenčním strojům: až o 40 % vyšší rychlost obrábění je dosažitelná u slinutých karbidů právě díky nové technologii IPDM. Erodování slinutých karbidů je nyní z hlediska nákladů mnohem efektivnější, než tomu bylo dříve. Výhoda, kterou budete oceňovat stále více. Navrženo pro výkon Pouze v případě, že si vyrábíte všechny důležité elektronické součásti sami, můžete je přesně přizpůsobit požadavkům. Společnosti Mitsubishi Electric si vyrábí vlastní polovodiče a přizpůsobuje je dokonale specifickému použití to je zjevná výhoda pro vás, uživatele. Rychlost obrábění [g/min] Ohne IDPM 5,0 4,0 3,0 2,0 1,0 0 Měď Slitina mědi s wolframem Opotřebování 25% Opotřebování 10% Mit IDPM IDPM Měď s uhlíkem Opotřebování 30% * Výkonnost obrábění se může lišit podle specifikací storje a materiálu elektrody 13 Více obrobků na jednu elektrodu a to ještě s vyšší přesností.

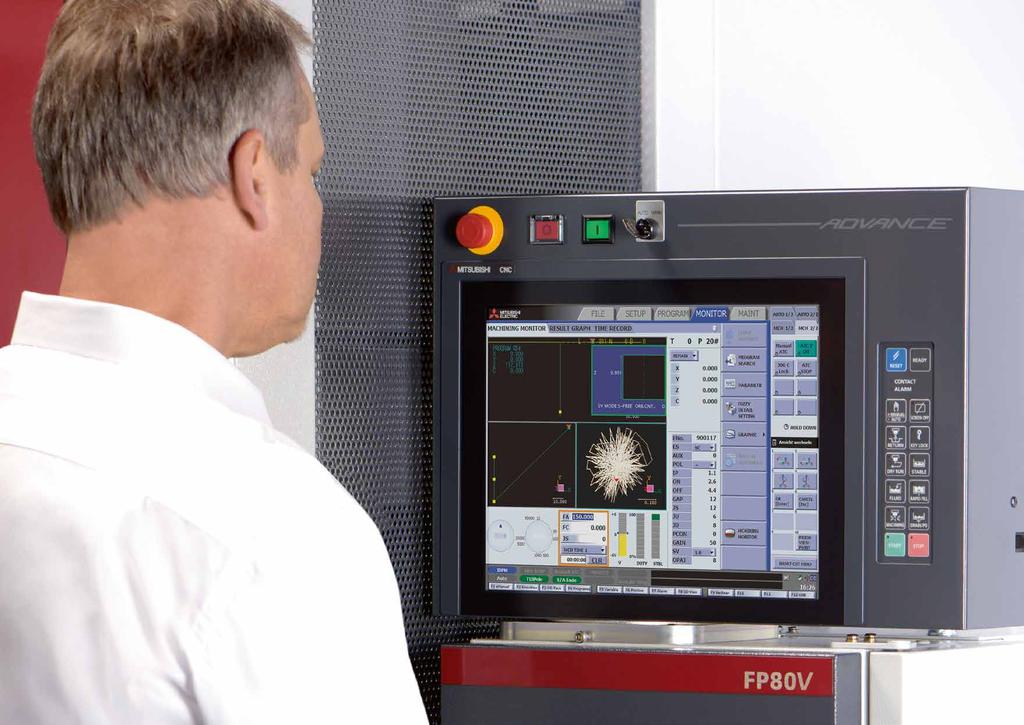

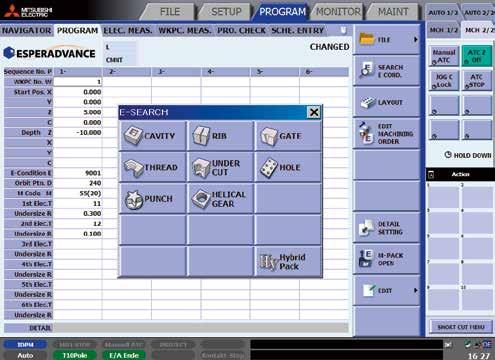

8 Jednoduché ovládání pomocí dotykové obrazovky podobně jako na chytrém telefonu. Důmyslná technologie, jednoduché ovládání to je výroba zápustek v dnešní době. NUI NATURAL USER INTERFACE Programování s dialogovým ovládáním Obráběcí programy jsou zcela sestavovány s pomocí dialogových pokynů ve společnosti Mitsubishi Electric je tento systém dialogového programování znám pod názvem ESPER Navigator. Okna s výběrem položek v českém jazyce vedou uživatele od nastavení přes výběr technologie až po začátek programu. To jistě ocení všichni uživatelé, od začátečníků po zkušené operátory. Snadné vytvoření strategie obrábění Připraveno pro jakýkoliv úkol díky komplexní knihovně řídicího systému. Vyžadují se pouze podrobnosti o dotyčném úkolu. Po jejich zadání ří - dicí systém automaticky vygeneruje kompletní obráběcí program. Na základě vybraných materiálů elektrody a obrobku je automaticky zvolena technologie. To vás rychle přivede k cíli vyšší produktivitě a ziskům. Ještě lepší výsledky s 3D Importujte 3D data ve formátu Parasolid, vyberte nejvhodnější technologii, použijte ji pro vygenerování NC programů s vhodnými parametry obrábění a ovládejte příslušné obráběcí programy ESPER opticky. Dosáhněte ještě přesnějších výsledků pomocí systému Power Master 3D, který zvažuje každý krok předem a inteligentně analyzuje podmínky obrábění. Správnost celého procesu zajišťuje simulace. Parasolid je registrovaná ochranná známka společnosti UGS PLM Solutions Co. Ltd. 15 Přímočaré ovládání na dosah ruky.

9 Technical Partner of Sauber F1 Team Generátor, který je špičkou v oboru nanopřesnost nespočívá pouze v slinutých karbidech. npc NANO PULSE CIRCUIT Čas reakce je rozhodující Čím nižší je spotřebovaná energie, tím lepší a stabilnější jsou hrany. Mikrotrhliny v materiálu jsou minimalizovány na zanedbatelnou záležitost. Snížená míra poškození v obvodových zónách a lepší konstrukční integrita výrazně prodlužuje provozní životnost nejenom v případě lisovacích nástrojů. Extrémně nízké riziko vzniku mikrotrhlin Obvod np strojů modelové řady je speciální opatrnou aplikací energie na obráběný materiál. Nevyhnutelným důsledkem je pak prodloužená životnost pro obrábění lisovacích nástrojů a podobně zatěžovaných součástí. Obvod np Dokonale se nám podařilo spojit různé jednotky generátoru, díky čemuž bylo dosaženo dobré rychlosti eroze v kombinaci s dokonalou kvalitou povrchu. Obvod np nevznikají téměř žádné mikrotrhliny Viditelné mikrotrhliny Rychlost nízká vysoká hrubý Hrubování Dokončování Kvalita povrchu Jemné dokončování jemný 17 Impulsní obvod Nano Pulse posílení produktivity.

10 Vše je pod kontrolou dostaneme se tam rychleji s inteligentními pomocníky. NUI NATURAL USER INTERFACE Programování ve sloupcovém uspořádání Po výběru technologie jsou všechny klíčové parametry vždy přehledně dostupné. Jednoduché a přehledné uspořádání umožňuje snadné úpravy i bez nápovědy. Programování vícenásobného obrábění, nebo vícenásobné použití několika elektrod, je vždy jednoduché. Informace v reálném čase Profesionálové vždy požadují všechna potřebná data monitor poskytuje všechny odpovídající údaje a kromě toho také umožňuje provádět zásahy do aktuálního procesu. Tímto způsobem mají vše pohodlně pod kontrolou a dosahují vždy těch nejlepších výsledků. Integrované plánování úloh Vyšší flexibilita je možná díky přizpůsobitelnému plánování úloh díky jednoduchému stanovení priorit můžete rychle reagovat na měnící se požadavky a snadno vtěsnat do pracovního plánu stroje urgentní zakázky. Do plánovače úloh můžete uložit několik obráběcích programů a zde je spravovat. Vždy přehledné: Přímý přístup k jednotlivým nastavením Přehled jako u telemetrických údajů ve Formuli 1 19 Můj život bude snazší.

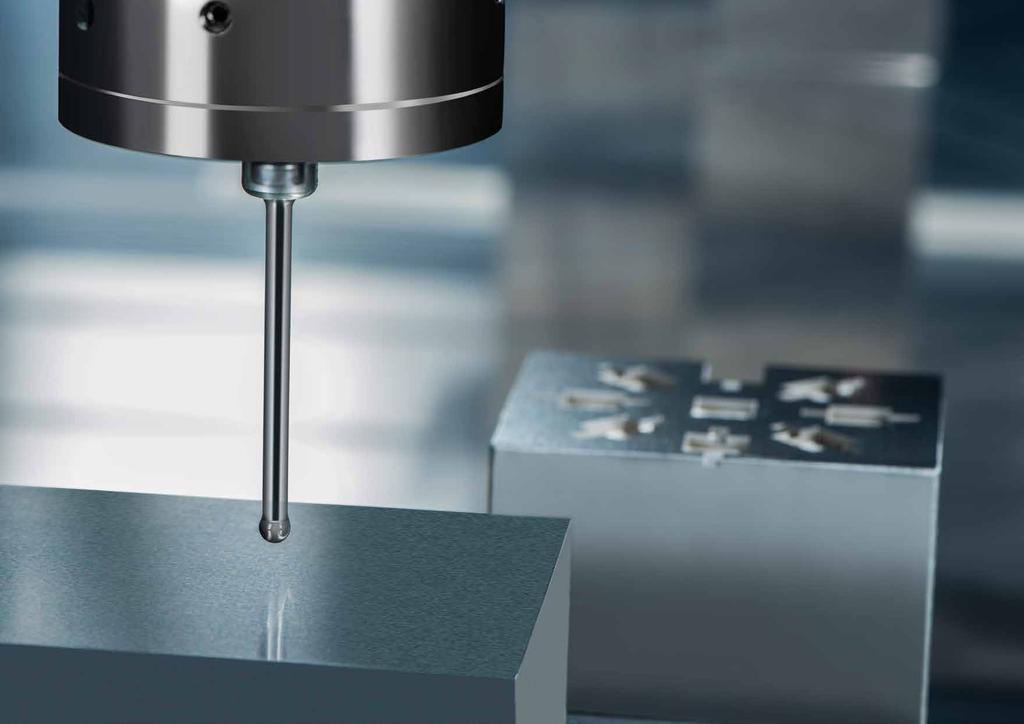

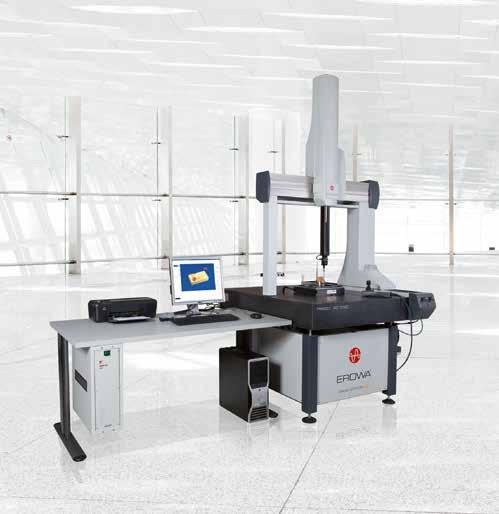

11 Podívejte se: Upněte obrobek a stiskněte tlačítko Start! Snadné nastavení. AES AUTO & EASY SETUP Měření elektrody Díky automatické a jednoduché detekci polohy elektrody můžete pracovat přesně, pohodlně a rychle. Najetí obrobku Můžete detekovat polohu obrobků stejně pohodlně, jako polohu elektrod.... nebo provádět externí měření Stroj Mitsubishi Electric samozřejmě podporuje externí přednastavení na měřicím stroji pro automatický provoz a maximální ekonomičnost. 21 Jednoduše dosáhněte více.

12 Vzdálená správa s mcanywhere Vždy k dispozici kdekoliv se nacházíte. Ovládat stroj a sledovat probíhající procesy můžete odkudkoliv. Inteligentní komunikace vaše pracovní úkoly zásadně usnadňuje. Ideální kombinace s automatickým rozhodováním a vysokou výrobní samostatností. Řízení mcanywhere Pohodlná a spolehlivá dálková správa vašeho EDM systému postaveno na nástroji TeamViewer. Služba mcanywhere Rychlá pomoc od odborníků společnosti Mitsubishi Electric. Připojení s mcanywhere Kdekoliv, kdykoliv... vždy aktuální s reálnými hodnotami. Prostřednictvím počítače, mobilního telefonu nebo chytrých hodinek. 23 Svoboda, kterou očekávám.

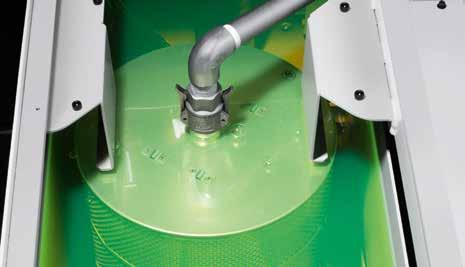

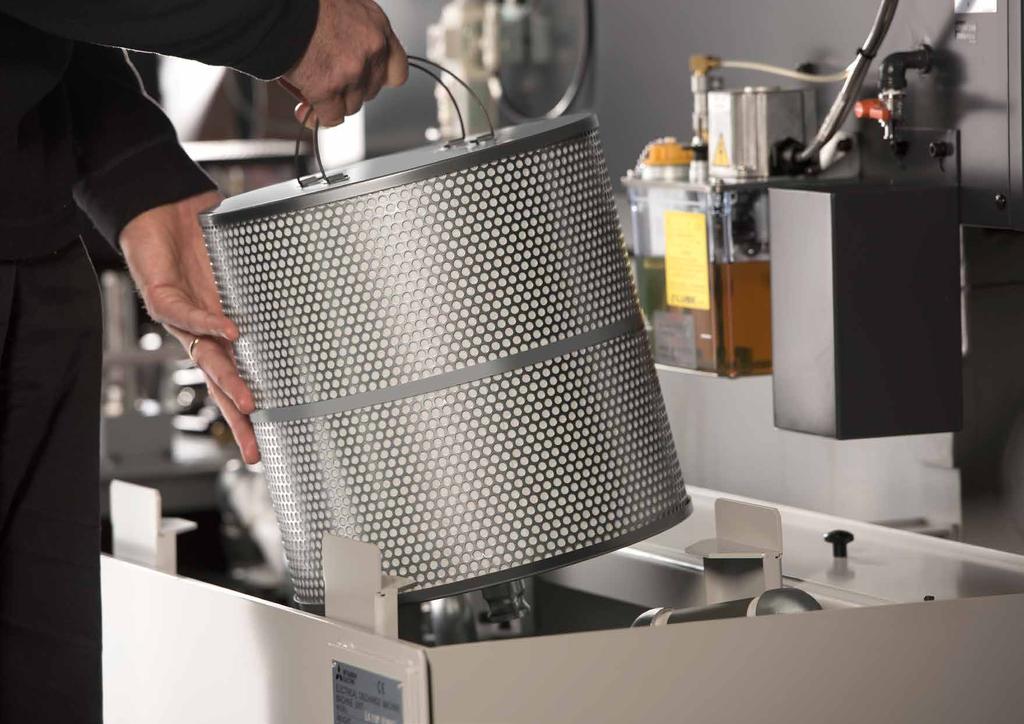

13 Výměna za chodu stroje Rychlá výměna, dlouhodobé úspory. LLS LONG LIFE SYSTEM Rychlá výměna filtru bez nástrojů nebo plýtvání časem. Dvě ruce, 32 sekund a filtr je vyměněn. Automatické centrální mazání Dlouhodobě plynulý chod zcela bez zastavování, maznic nebo neohrabaných mazacích pistolí. Nyní můžete svůj čas používat produktivněji. Co činí stroje tak přívětivé k údržbě a hospodárné? Erozní systémy od společnosti Mitsubishi Electric jsou trhem hodnoceny jako ty nejspolehlivější. Díky nízkým nárokům na údržbu a kratším prostojům se prostě lepší ekonomické výsledky dostaví. Výměna filtru za 32 sekund Mazání stroje za 0 sekund Podívejte se: 25 Zatímco ostatní stále nastavují, vy již obrábíte.

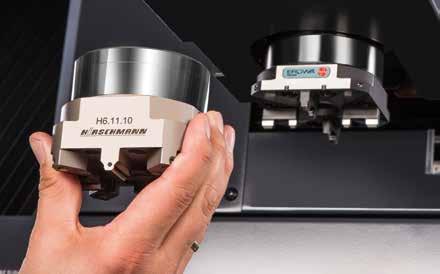

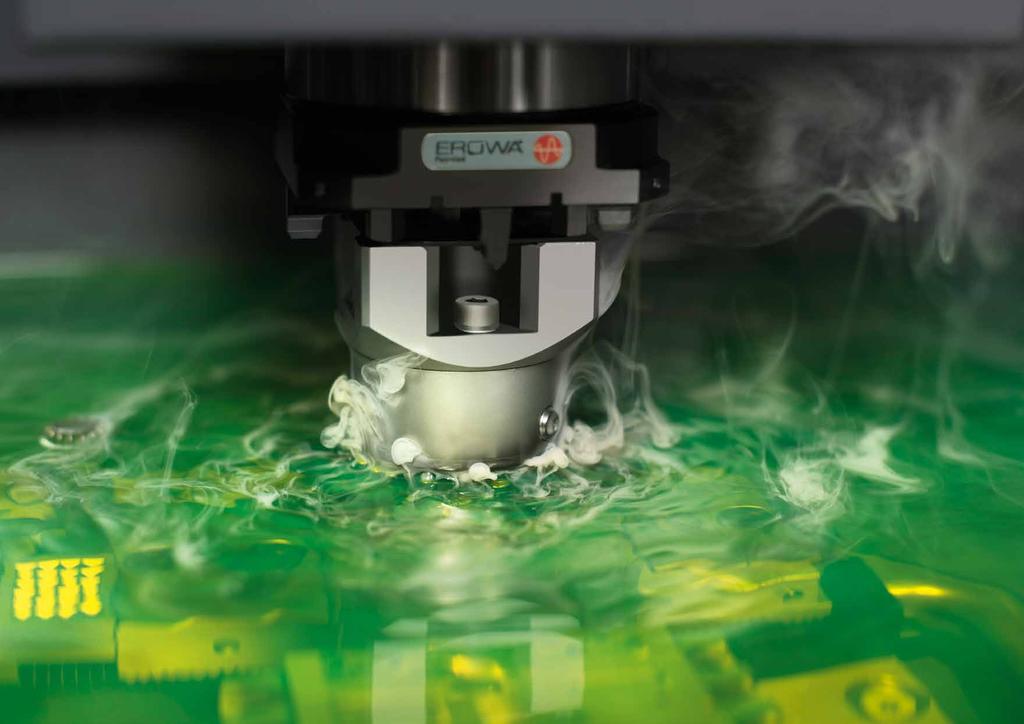

14 Připraveno k provozu s doplňky. S těmi můžete plánovat. Vestavěná bezpečnost Bezpečnost je vždy na prvním místě a proto musí být integrovaná do základního zařízení tak, abyste stroj mohli spouštět dokonce bez dozoru, pokud to je nutné. Standardně je dodáván automatický hasicí systém. Včetně osy C Programovatelná přesná osa C, která pracuje v simultánním režimu, je součástí standardního balíku. Osa může být také použita jako rotační osa a vybavená všemi konvenčními sklíčidly, například EROWA ITS, Hirschmann System 4000, System 3R Macro/ Combi (standardem je EROWA ITS). 27 Vše se dodává společně.

15 20místný výměník elektrod Přizpůsobení vašim potřebám s přesností. Rozšiřující jednotka PCD/CBN Obvod np Generátor FP120V Z diamantových nástrojů můžete dostat to nejlepší pomocí tohoto rozšíření generátoru zvládá stroj řady veškeré materiály. Vysokorychlostní osa C Obvod Nano Pulse umožňuje zajistit vysoký lesk povrchu hned od začátku. Vyplatí se to nižší pracovní zatížení, ale i maximální přesnost, vše přímo ze stroje. Programovatelné vícenásobné vyplachování U stroje EA12V lze standardní generátor nahradit výkonnějším generátorem 120 A typu FP120V pokud vám záleží právě na vysokém výkonu. 20místný výměník elektrod 29 Díky otáčkám dosahujícím až 1500 ot/min, může osa CNC současně pracovat nebo nastavovat elektrodu je tak možné téměř vše. Vždy integrováno do CNC systému. Vybaveno přesně tak, jak to požadujete. Díky programovatelnému systému výplachu, které dokáže snadno odstraňovat odebíraný materiál z hloubené spáry, můžete dosáhnout vyšších rychlostí obrábění a přesnosti jednoduše lepších výsledků. Ideální výbava pro všechny případy maximální všestrannost a impozantní flexibilita.

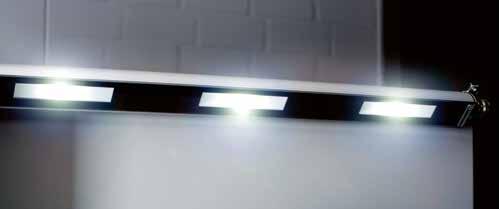

16 Přizpůsobitelné rozšíření. Inteligentní řešení. Osa B ITS-HV-100 Světelná signalizace ERGO-LUX Jako doplněk ke čtyřem standardním osám lze současně integrovat další osu jako B-osu. Trojitý výstražný maják s LED diodami jasně signalizuje stav stroje, je viditelný z dálky a kromě toho také dobře vypadá. Doplňkové ergonomické osvětlení prostoru vše je jasně viditelné. Rotační vřeteno ITS-MS-24 Volitelné sklíčidlo (Hirschmann/System 3R) Rotační vřeteno lze integrovat do řízení stroje tímto způsobem může plnit funkci a současně je možno pracovat v simultanním režimu. Je možné montovat sklíčidlo společnosti EROWA, System 3R nebo Hirschmann. Standardní rozhraní osy C je zcela flexibilní. 31 Jenom těžko by to mohlo být více flexibilní.

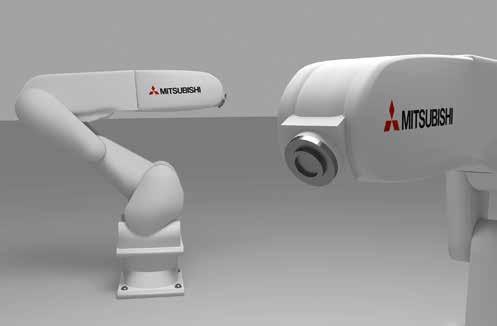

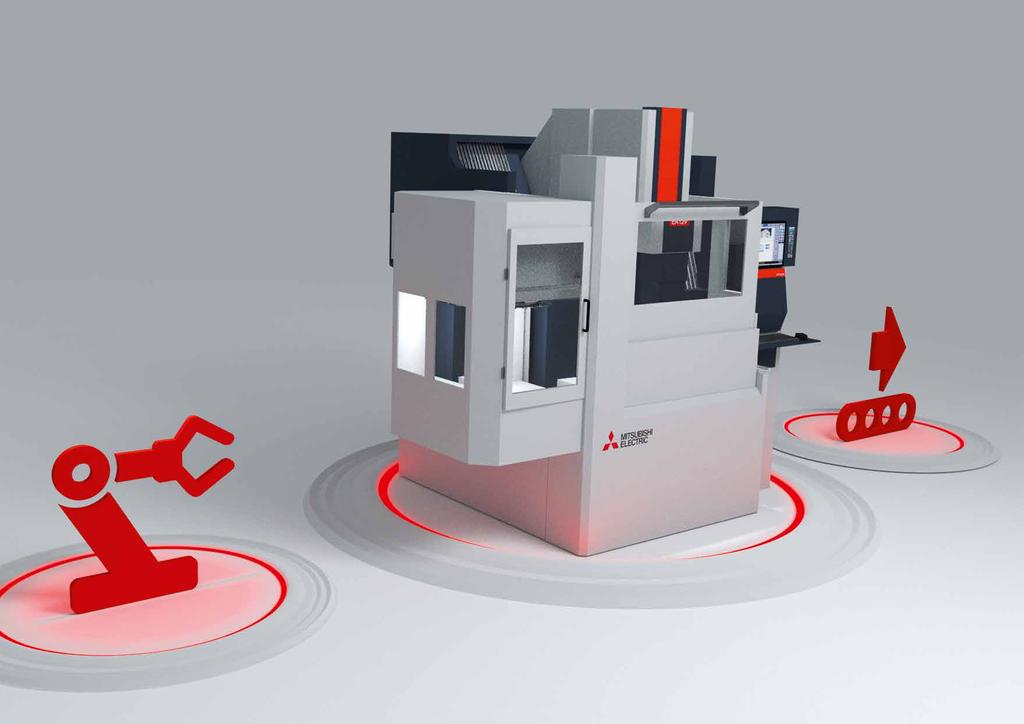

17 Obor aplikace a rozsah použití stanoví formu automatizace možné je vše! Automatizace musí být flexibilní. Spojení různých značek. Optimální řešení přizpůsobené, konfigurované nebo standardizované Manipulační systémy a roboti od různých výrobců mohou být často jednoduše integrovatelné. EDM stroje řady od společnosti Mitsubishi Electric, vyznačující se mimo jiné osvědčenou spolehlivostí a produktivitou, jsou také připraveny k automatizačním řešením. Rádi vám ukážeme příklady, které prokazují praktickou efektivitu stroje a pomohou vám snížit náklady a zvýšit vaši produktivitu. Všechny modely se dodávají z výroby s praktickou funkcí plánování úloh, která umožňuje okamžité přizpůsobení aktuálním potřebám. Manipulační zařízení od různých výrobců vše lze snadno integrovat. Pro úlohu vyžadující zapojení více strojů se doporučuje používat software pro správu úloh. Flexibilní řešení: Robot s otočným ramenem s únosností do 15 kg v kvalitě společnosti Mitsubishi Electric. Jednoduché ovládání přímo ve stroji. 33 Chcete-li vydělávat peníze, automatizujte!

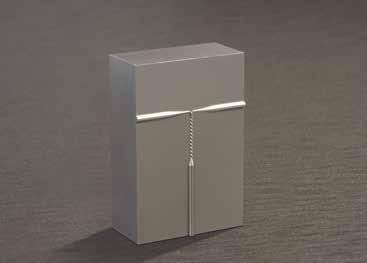

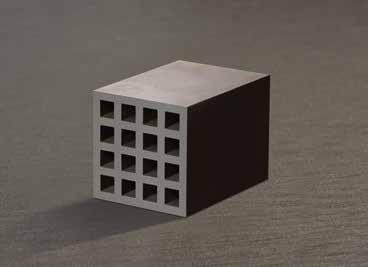

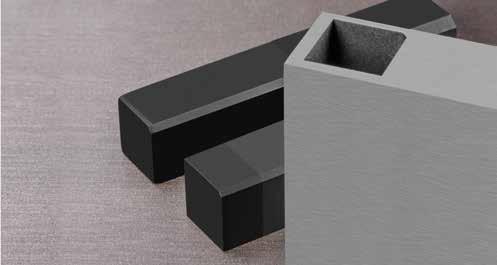

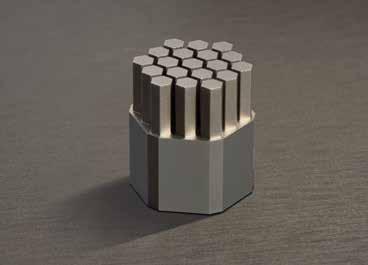

18 Rychlejší vyhodnocení impulsů, přesnější výsledky Řídicí elektronika je mnohem rychlejší, než tradiční stroje. Dokonalý základ pro výsledné bezvadně obrobené součásti pokud jde o geometrickou přesnost a drsnost povrchu. Vyrobeno pro špičková díla nová kapitola přesnosti. Lékařství Automobilový průmysl Komunikace/elektronika Letectví Výroba hodin 35 Nároční zákazníci žádají více.

19 98,7 % náhradních dílů k dispozici v Evropě dodávka dílů ve skladu v do 24 hodin ze skladu v Düsseldorfu Düsseldorfu Sídlo v Ratingenu, Německo Servis Neustále k dispozici. Školení Uživatelé získávají zkušenosti při práci na stroji a speciálně vybavených počítačových pracovních stanicích. Tímto způsobem dochází k nejlepšímu předávání znalostí a zkušeností. Nemáte v lásce telefonní centra a systémy, kde se neustále čeká na operátora? My také ne. Proto si s každým EDM systémem od společnosti Mitsubishi Electric kupujete vynikající služby jako součást balíčku. Díky dílů, které jsou skladem v Ratingenu blízko Düsseldorfu, máte k dispozici rychlý a spolehlivý zdroj náhradních součástí na vyžádání expresně za méně než 24 hodin. Služba je realizována našimi vlastními zkušenými servisními techniky, takže výroba bude neustále spolehlivá a v chodu. Uživatelům pomáháme prostřednictvím telefonické služby, díky které jsou jim k dispozici zkušení a znalí specialisté společnosti Mitsubishi Electric. Servisní linka: +49 (0) Aplikační podpora: +49 (0) Pondělí až pátek: 7:30 až 20:00 Sobota 9:00 až 16:00 Jsme zde, abychom vám pomohli 37 Odborná pomoc, kdykoliv ji potřebujete.

20 Mistři materiálů dokonalé vybavení pro jakoukoliv aplikaci. Ocel Slinuté karbidy, PCD a titan jsou vítanými materiály model poskytuje možnosti pro téměř jakoukoliv výzvu. Obrobek P P P Hliník (slitiny) P P Měď (slitiny) P P Slinuté karbidy P P Titan P Nikl (slitiny) P Polykrystalický diamant a kubický nitrid bóru Elektroda Měď Wolfram-měď Grafit Měď s difundovaným grafitem Volitelně: Rozšiřující jednotka PCD/CBN P Z = 300 mm Y = 300 mm Hmotnost těla stroje kg 700 kg 640 mm 250 mm X = 400 mm Hmotnost generátoru kg (při 120 A: 300 kg) Výška stroje mm Požadované minimální rozměry pro vstupní dveře (š x v) v mm x mm Z = 350 mm Y = 450 mm Hmotnost těla stroje kg 760 mm X = 650 mm Hmotnost generátoru kg Výška stroje mm Požadované minimální rozměry pro vstupní dveře (š x v) v mm x min. 450 Tělo stroje EA12V 700 Uspořádání stolu min kg 350 mm 1040 mm 2512 min. 450 Tělo stroje EA28V 850 Uspořádání stolu min Přehled klíčových dat.
