Zimní stadion - Havířov. Návrh a koncepce zimního stadionu v Havířově CÍL STUDIE DATUM PUBLIKACE ČÍSLO VÝKRESU S.1

Transkript

1 CÍL STUDIE Návrh a koncepce zimního stadionu v Havířově S.1

2 zhotovitel studie: účel studie: Studie pojednává o prostorovém a objemovém umístění zimního stadionu se zázemím, fitcentrem a parkovištěm na zájmový pozemek. pozemek se nachází v Havířově, vedle současného zimního stadionu, v katastrálním území Havířov. Profesionální příprava staveb. 28. října 375/9, Staré Město Praha 1 investor: Magistrát města Havířova Svornosti Havířov-Město Údaje o účastnících S.2

3 Průvodní zpráva Předmětem studie je umístění zimního stadionu do vymezeného prostoru vedle stávajícího zimního stadionu v Havířově. Výhodou tohoto pozemku, který je určen pro výstavbu druhé ledové plochy ve městě, je těsná vazba na stávající zimní stadion. Výhodou je i blízkost autobusového nádraží a obchodní občasné vybavenosti (OC Rotunda Havířov, Kaufland). Příjezd do této oblasti je ideální po ulici Těšínská, která je jednou z dopravních tepen ve městě. Hmota samotného zimního stadionu bude vsazena severozápadně od stávajícího zimního stadionu a bude na tento stadion přímo navazovat. V rámci územního plánu je plocha určená ke stavbě definována jako území občanské vybavenosti a hromadného bydlení. Výstavba zimního stadionu jako sportovního zařízení je v těchto lokalitách dle územního plánu jako přípustné. Vymezený prostor je tedy v souladu s územním plánem a navrhovaná budova se svým prostorovým uspořádáním a výškou začlení do okolní zástavby. Součástí řešení zimního stadionu bude vytvoření odpovídajícího počtu parkovacích stání a nové skladové budovy. Parkovací plocha a nová budova skladu bude vytvořena na pozemních města přímo před stávajícím zimním stadionem a přes ulici Hálkova bude přímo souviset s objektem druhé ledové plochy města. Prostor pro vytvoření parkovacích ploch je územním plánem definován jako plochy veřejného prostranství a veřejné zeleně. Dle dostupných definic územního plánu a využití území je možné výše uvedené funkce podmínečně zařadit do přípustného využití. Podmínkou je ale v dalších projekčních fázích potvrdit soulad s územním plánem ještě před realizací dokumentace pro územní rozhodnutí. Návrh respektuje okolní zástavbu, výšku okolní zástavby a orientaci okolních staveb. Snahou navrhovaného řešení je objekt co nejvíce začlenit do okolní zástavby s přímou vazbou na stávající zimní stadion. Snahou je také zapustit stadion co nejvíce do terénních změn předmětného pozemku a tím nový stadion přirozeně začlenit mezi hmotu stávajícího stadionu a území hromadného bydlení. Objemová a koncepční studie dále sestavuje všechny zadané funkce v rámci objektu zimního stadionu do architektonického celku. Umístění ledové plochy, umístění technologického zázemí, umístění sociálního zázemí a šaten, vyřešení návazností na stávající stadion vyřešení komunikačních ploch v rámci celku. Dále vytvoření a příslušné parkovací plochy. V případě realizace záměru je nedílnou součástí projektu urbanizace a začlenění stadionu do kontextu města prostřednictvím vysazené zeleně a příjezdových a parkovacích ploch. Urbanizaci napomůže provedení veškerého mobiliáře v kvalitě odolávající vandalismu a to ať jde o lavičky, odpadkové koše, veřejné osvětlení atd. Celkově je cílem vytvořit moderní sportovní centrum, které bude svou funkcí a navazujícími službami tvořit místo pro sport a odpočinek a bude odpovídat současným požadavkům a parametrům. Ideálem je umístit stadion v návaznosti na okolní instituce s vhodnou dostupností lokality pro širokou veřejnost. Vzhledem k těmto okolnostem a dobré dostupnosti je lokalita vhodná pro tento záměr. Součástí řešení celého konceptu je vyřešení a přeložení technické infrastruktury, které vede na daném pozemku určeném pro výstavu. Přesné polohy a trasy přeložek budou součástí dalších stupňů dokumentace a budou navrženy a vyprojektovány v souladu s požadavky příslušných správců sítí a jejich normovými požadavky. Základní konstrukce objektu druhé ledové plochy je tvořena ocelovým nosným systémem sloupů a vazníků. Hala je opláštěna skládaným pláštěm s vnějším trapézovým plechem tmavě šedé až černé barvy s horizontálním členěním. Objekty sociálního a technologického zázemí jsou na obou koncích objektu pouze jednopatrové. Šatny a soc. zázemí je osazeno pod úrovní terénu a nad stropem zázemí je umístěna veřejná platforma. Technologické zázemí navazuje na ulici Hálkovu základním fasádním prvkem této hmoty je dřevěné obložení vertikálního členění. Všechny nosné konstrukce mimo objekt samotné ledové plochy jsou navrženy jako betonové případné zděné. Obsah studie Seznam výkresů Studie ID výkresu S.1 S.2 S.3 S.4 S.5 S.6 S.7 S.8 S.9 S.10 S.11 S.12 S.13 S.14 Jméno výkresu Úvodní strana Údaje o účastnících Průvodní zpráva Územní plán - grafická část Územní plán - textová část Územní plán koordinace Výpis pozemků z katastru Situace - návrh Půdorys 1.NP Půdorys 2.NP Příčný řez halami Vizualizace Vizualizace Vizualizace - bílý model Měřítko výkresu 1:1000 1:500 1:150 1:150 1:150 Průvodní zpráva S.3

4 Územní plán - Havířov - grafická část Legenda územího plánu S Územní plán - grafická část S.4

5 Územní plán - Textová část, charakteristika území PLOCHY OBČASNKÉHO VYBAVENÍ - SPORTOVNNÍCH A REKREAČNÍCH ZAŘÍZENÍ (OS) Využití hlavní: - plochy pro sport a rekreaci; - otevřená i krytá zařízení pro sport a rekreaci, šatny, klubovny, sociální zařízení pro sportovce i návštěvníky. Využití přípustné: - veřejná prostranství včetně ploch pro relaxaci obyvatel; - zeleň včetně mobiliáře a dětských hřišť; - stavby a zařízení pro jezdecké sporty (zvyšování počtu jezdeckých koní a případně dalších hospodářských zvířat je v rámci těchto ploch přípustné pouze s ohledem na stávající a navržený způsob využití okolních ploch, to znamená, že stanovené ochranné pásmo nesmí omezovat využití zastavitelných ploch s funkcí obytnou a funkcí občanského vybavení); - stravovací zařízení včetně stánků s občerstvením; - ubytovací zařízení je-li jeho realizace možná s ohledem na urbanistickou strukturu zástavby lokality; - služby s vazbou na využití hlavní včetně služeb maloobchodních; - byty majitelů a zaměstnanců jako součást staveb pro provoz sportovišť; - nezbytné stavby a zařízení pro provoz a údržbu sportovních areálů včetně dílen, skladů, garáží; - stavby komunikací typu D, manipulační plochy; - parkovací plochy na terénu, parkování v nadzemních i podzemních patrech staveb; - fotovoltaické systémy pro zásobování staveb elektrickou energií povolovat pouze na střechách objektů; - zařízení a stavby technického vybavení a přípojek na technickou infrastrukturu; - oplocení. Využití nepřípustné: - stavby a činnosti, které nesouvisí s využíváním zařízení pro sport a rekreaci. Podmínky prostorového uspořádání, ochrana krajinného rázu: - zastavitelnost pozemků není stanovena; - hladinu zástavby navrhovat s ohledem na výškovou hladinu okolní zástavby a s ohledem na ochranu krajinného rázu. PLOCHY BYDLENÍ HROMADNÉHO (BH) Využití hlavní: - bytové domy samostatné, bytové domy s vestavěnou občanskou vybaveností (polyfunkční domy); - veřejná prostranství včetně ploch pro relaxaci obyvatel, zeleň včetně mobiliáře a dětských hřišť; - komunikace funkční skupiny C a D, parkovací plochy a další stavby související s dopravní infrastrukturou. Využití přípustné: - rodinné domy stávající; - veřejná prostranství včetně ploch pro relaxaci obyvatel, zeleň včetně mobiliáře a dětských hřišť; - stavby veřejné infrastruktury - občanské vybavení lokálního významu tj. stavby a zařízení pro vzdělávání a výchovu, sociální služby, péči o rodinu, zdravotní služby, kulturu, veřejnou správu, ochranu obyvatelstva (stavby a zařízení k zajištění obrany a bezpečnosti státu); - stavby a zařízení pro obchod (nové stavby s prodejní plochou do 400 m2); - stavby a zařízení pro stravování, ubytování a administrativu včetně nezbytných skladovacích prostorů; - stavby a zařízení pro sport, relaxaci a volný čas lokálního významu; - byty majitelů a zaměstnanců občanského vybavení v rámci zařízení; - stavby a zařízení pro provozování služeb a podnikatelské aktivity lokálního významu, jejichž negativní účinky na životní prostředí nepřekračují limity uvedené v příslušných předpisech nad přípustnou míru a lze jejich realizaci s ohledem na architekturu a urbanistickou strukturu zástavby lokality připustit; - zařízení a stavby technického vybavení; - komunikace funkční skupiny C a D, parkovací plochy a další stavby související s dopravní infrastrukturou; - hromadné garáže podzemní i nadzemní, garáže vestavěné do bytových domů s ohledem na architekturu a urbanistickou strukturu zástavby a veřejných prostranství lokality a s ohledem na zachování pohody bydlení; - nezbytné manipulační plochy; - fotovoltaické systémy pro zásobování staveb elektrickou energií povolovat pouze na střechách objektů. Využití podmíněně přípustné: - oplocování pozemků školských zařízení včetně školních hřišť, staveb a zařízení pro sport, pozemků nezbytných zařízení technické infrastruktury a stávajících rodinných domů s ohledem na zachování prostupnosti území; - čerpací stanice pohonných hmot s ohledem na architekturu, urbanistickou strukturu, charakter zástavby a organizaci veřejných prostranství lokality; - stávající řadové garáže a jejich dostavba s ohledem na architekturu, urbanistickou strukturu, charakter zástavby a organizaci veřejných prostranství lokality. Využití nepřípustné: - nové stavby rodinných domů, stavby pro rodinnou rekreaci, zahrádkové osady; - hřbitovy; - chov hospodářských zvířat (kromě chovu malých hospodářských zvířat včetně drůbeže pro vlastní potřebu u stávajících rodinných domů); - stavby a zařízení pro těžký průmysl (včetně těžby nerostů) a energetiku, lehký průmysl, samostatné sklady bez návaznosti na hlavní nebo přípustné využití, autobazary, autoopravny, pneuservisy, vrakoviště, zemědělské stavby, stavby pro chov hospodářských zvířat a další stavby a zařízení, které svým provozováním a technickým zařízením narušují užívání staveb a zařízení ve svém okolí a snižují kvalitu prostředí souvisejícího území; - odstavování a garážování nákladních vozidel a autobusů; - komerční zařízení velkoplošná přízemního typu supermarket, hypermarket a další obchody s prodejní plochou nad 400 m2; - sběrné dvory (třídící dvory a sběrny surovin); - mobilní stavby - ostatní stavby a zařízení nesouvisející s hlavním přípustným a podmíněně přípustným. Prostorové uspořádání: - zastavitelnost pozemků stávajících rodinných domů do 40 % ; - zastavitelnost ostatních pozemků pro stavby uvedené ve využití hlavním a přípustném do 70 %, - hladinu zástavby navrhovat s ohledem na výškovou hladinu okolní zástavby; - při dostavbách proluk v uliční zástavbě dodržovat stávající strukturu a charakter zástavby. Územní plán - textová část S.5

6 Územní plán - koordinační výkres Územní plán koordinace S.6

7 Výpis pozemků z katastru Zájmový pozemek: Parcelní číslo: 2996/4 Obec: Havířov Katastrální území: Bludovice celková výměra: m 2 Vlastnické právo: Statutární město Havířov, Svornosti 86/2, Město, Havířov Způsob využití: Zeleň Druh pozemku: Ostatní plocha Svěřená správa nemovitosti: Správa sportovních a rekreačních zařízení Havířov, Těšínská 1296/2a, Podlesí, Havířov Způsob ochrany nemovitosti: /8 2996/ /6 2996/6 Parcelní číslo: 3212 Obec: Havířov Katastrální území: Bludovice celková výměra: 285 m 2 Vlastnické právo: Statutární město Havířov, Svornosti 86/2, Město, Havířov Způsob využití: - Druh pozemku: Zastavěná ploch a nádvoří Svěřená správa nemovitosti: Správa sportovních a rekreačních zařízení Havířov, Těšínská 1296/2a, Podlesí, Havířov Způsob ochrany nemovitosti: /9 2996/4 Parcelní číslo: 2996/7 Obec: Havířov Katastrální území: Bludovice celková výměra: m 2 Vlastnické právo: Statutární město Havířov, Svornosti 86/2, Město, Havířov Způsob využití: Zeleň Druh pozemku: Ostatní plocha Svěřená správa nemovitosti: Správa sportovních a rekreačních zařízení Havířov, Těšínská 1296/2a, Podlesí, Havířov Způsob ochrany nemovitosti: - Sousední parcely: Parcelní číslo: 2996/1 Obec: Havířov Katastrální území: Bludovice celková výměra: m 2 Vlastnické právo: Statutární město Havířov, Svornosti 86/2, Město, Havířov Způsob využití: - Druh pozemku: Zastavěná ploch a nádvoří Svěřená správa nemovitosti: Správa sportovních a rekreačních zařízení Havířov, Těšínská 1296/2a, Podlesí, Havířov Způsob ochrany nemovitosti: /5 3000/ /7 2996/1 2996/5 Parcelní číslo: 2996/6 Obec: Havířov Katastrální území: Bludovice celková výměra: m 2 Vlastnické právo: Statutární město Havířov, Svornosti 86/2, Město, Havířov Způsob využití: Zeleň Druh pozemku: Ostatní plocha Svěřená správa nemovitosti: Správa sportovních a rekreačních zařízení Havířov, Těšínská 1296/2a, Podlesí, Havířov Způsob ochrany nemovitosti: /7 2996/11 S 2 Parcelní číslo: 2996/9 Obec: Havířov Katastrální území: Bludovice celková výměra: m 2 Vlastnické právo: Statutární město Havířov, Svornosti 86/2, Město, Havířov Způsob využití: Zeleň Druh pozemku: Ostatní plocha Svěřená správa nemovitosti: - Způsob ochrany nemovitosti: - Výpis pozemků z katastru 1:1000 S.7

8 A01 31,3 26,0 P02 1,2 SITUACE - návrh LEGENDA - sítě STOKY JEDNOTNÉ KANALIZACE STOKY DEŠŤOVÉ KANALIZACE TRASY VODOVODNÍHO POTRUBÍ TRASY STŘEDOTLAKÉHO PLYNOVODU 18,5 TRASY KOMUNIKAČNÍCH KABELŮ TRASY RADIO VLN (VZDUCH) 16,3 TRASY KOLEKTORU TEPLOVOD MaR TRASY MaR TRASY VEŘEJNÉHO OSVĚTLENÍ LEGENDA - plochy NAVRHOVANÉ OBJEKTY BOURANNÉ OBJEKTY STÁVAJÍCÍ OBJEKTY 25 x 0,2 = 5,0 55,5 25 x 0,2 = 5,0 P03 P01 A02 56,0 30,9 5,2 25,8 A02 16,3 10,8 60,3 3,7 74,9 S P04 Situace - návrh 1:500 S.8

9 WC A SPRCHA /ÚDRŽBA RCH1 RCH2 RCH3 UMÝVÁRNA A WC MUŽI 02 15,1 m 2 UMÝVÁRNA A WC ŽENY 02 SCHODIŠTĚ 25 x 0,200 = 5,000 12,6 m 2 ŠATNA ŽENY 02 33,5 m 2 UMÝVÁRNA A WC ŽENY 01 UMÝVÁRNA A WC MUŽI PŮDORYS 1. NP TABULKA MÍSTNOSTÍ SPRCHA MUŽI 02 3,5 m 2 SPRCHA ŽENY 02 3,5 m 2 14,9 m 2 SPOJOVACÍ CHODBA 83,6 m 2 TECH. MÍSTNOST CHLAZENÍ 62,0 m 2 ROLBA 41,2 m 2 Krytý hlavní vstup 21,90 m 2 Recepce 9,90 m 2 Elektrorozvodna 11,50 m 2 Strojovna VZT 19,40 m 2 Místnost údržby 14,40 m 2 WC/Sprcha - udržba 8,10 m 2 Rolba 41,20 m 2 Tech. místnost chlazení 62,00 m 2 Ochoz 339,9 m 2 Ledová Plocha 1413,9 m 2 Spojovací chodba 83,60 m 2 Úklidová místnost 3,00 m 2 Šatna muži 01 36,00 m 2 Umývárna muži 01 15,10 m 2 Sprcha muži 01 3,5 m 2 Šatna ženy 01 36,00 m 2 Umývárna ženy 01 14,9 m 2 Sprcha ženy 01 3,5 m 2 Šatna muži 02 36,00 m 2 Umývárna muži 02 15,10 m 2 Sprcha muži 02 3,5 m 2 Šatna ženy 02 36,00 m 2 Umývárna ženy 02 14,9 m 2 Sprcha ženy 02 3,5 m 2 Schodiště 12,6 m 2 ŠATNA MUŽI 02 36,0 m 2 CHODBA 52,8 m 2 LEDOVÁ PLOCHA 1 413,9 m 2 OCHOZ 339,9 m 2 MÍSTNOST ÚDRŽBY 14,4 m 2 8,1 m 2 LEGENDA - podlahy Keramická dlažba - šedá Betonové hlazené povrchy ŠATNA ŽENY 01 36,0 m 2 STROJOVNA VZT 19,4 m 2 Ledová plocha Ocelový rošt 14,9 m 2 SPRCHA ŽENY 01 3,5 m 2 15,1 m 2 ELEKTRO ROZVODNA 11,5 m 2 Betonová dlažba SPRCHA MUŽI 01 3,5 m 2 RECEPCE 9,9 m 2 ŠATNA MUŽI 01 36,0 m 2 KRYTÝ VSTUP 21,9 m 2 ÚKLID 3,0 m 2 S Půdorys 1.NP 1:150 S.9

10 NOVÉ ÚNIKOVÉ SCHODIŠTĚ PŮDORYS 2. NP 25 x 0,200 = 5,000 11,9 m TABULKA MÍSTNOSTÍ Vstupní prostor 14,50 m 2 Vrátnice 8,30 m 2 Relaxační zóna 16,80 m 2 Veřejné prostranství před halou 359,7 m 2 Spojovací ochoz 75,20 m 2 Protažená platforma nad hlavním vstupem 239,1 m 2 Nové únikové schodiště 11,90 m 2 25 x 0,200 = 5,000 SPOJOVACÍ OCHOZ 75,2 m 2 LEGENDA - podlahy VRTUPNÍ PROSTOR 14,5 m 2 VRÁTNICE RELAXAČNÍ ZÓNA 8,3 m 2 16,8 m 2 PROTAŽENÍ STÁVAJÍCÍ PLATFORMY 239,1 m 2 Keramická dlažba - šedá Betonové hlazené povrchy Ledová plocha Ocelový rošt Betonová dlažba VEŘEJNÝ PROSTOR PŘED HALOU 359,7 m 2 Půdorys 2.NP 1:150 S.10

11 PŘÍČNÝ ŘEZ HALAMI +20, , , , , , , ,000 +7,500 +7,500 +8,000 +4,500 +4,500 +4,500 +1,650 +4,500 +4,500 +1,650 +0,600-0,500-0,500 +0,600-0,500-0,500 ±0,000 Příčný řez halami 1:150 S.11

12 Vizualizace S.12

13 Vizualizace S.13

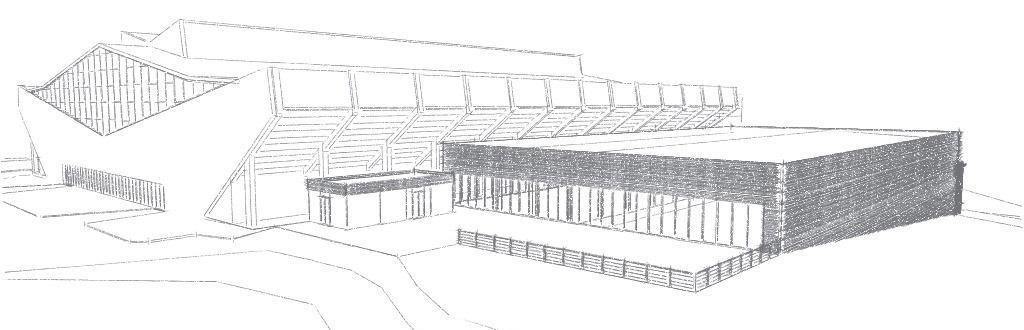

14 Vizualizace - bílý model S.14
