Sada 2 Dřevěné a ocelové konstrukce
|
|
- Ladislav Toman
- před 7 lety
- Počet zobrazení:
Transkript
1 S třední škola stavební Jihlava Sada 2 Dřevěné a ocelové konstrukce 06. Plnostěnné nosníky Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Iveta Čopáková 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky
2 PROSTOROVÁ SKLADBA DŘ. KCÍ Požadavky při návrhu DK Spolehlivost únosnost - prostorové působení Prostorové působení (prostorová tuhost)
3 Dřevěné konstrukce Rovinné Pruty Nosníky Oblouky - plnostěnné a příhradové Rámy Panely Prostorové (řeší se jako prostorový útvar) Nosné rošty Desky Lomenice Skořepiny
4 Pruty Celistvé rostlé dřevo - lepené průřezy (vodorovně, svisle) Členěné Složené

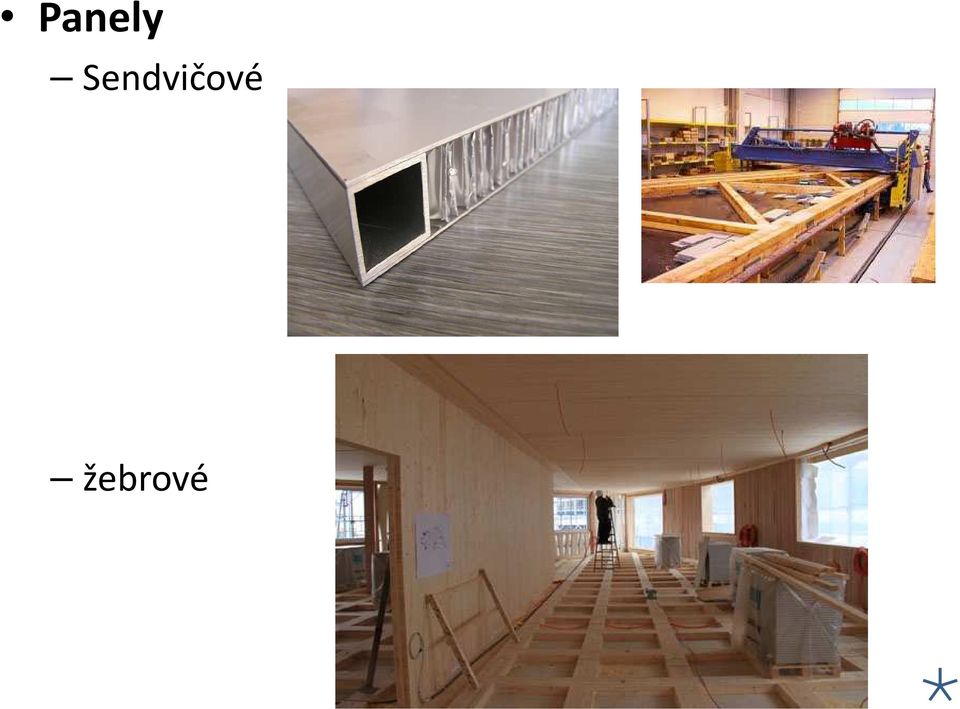

5 Panely Sendvičové žebrové
6 PLNOSTĚNNÉ NOSNÍKY 1. Trámové rošty Spojení 2 (3) trámů na výšku, tak aby působily v ohybu jako jeden celek Spojovací prostředky zabrání posuvu ve stykové spáře
7 Spojení tesařskými skobami Spojení kovovými hmoždíky Trámový rošt zazubený Poznámka:nahrazují se lepeným lamelovým dřevem, ale za vyšší cenu
8 2. Lepené lamelové dřevo = slepení více vrstev prken nebo fošen Přířezy délky 1,5-5 m, tl. do 50 mm Přířezy se spojují zubovitým spojem v tzv. nekonečnou lamelu Podmínky výroby: - 12% vlhkosti dřeva -lisovací doba ~ 6 hod
9 Nosník Konstantního průřezu Pultový Sedlový Zakřivený konstantní výšky Vyklenutý Vazníky
10 Podélné spojení lamel zubovitý spoj Použití prvky namáhané na ohyb +dobrá požární odolnost, estetické, pevnost -cena Poznámka:systém vyvinul německý tesař Otto Hetzer, velký rozvoj 2. světová válka v Anglii stavba lodí, u nás od r. 1952
11 3. Vrstvené dřevo Z loupaných dýh (tl. 2-4 mm, dl. ~ 2 m) Lepeny rovnoběžně s vlákny + lisování + vady se rozloží po celém objemu dřeva, lisováním je dřevo pevnější (pevnost vrstveného dř. ~ dvojnásobek pevnosti řeziva) Použití: požadavek vysoké pevnosti průvlaky, nosníky, pruty příhradových kcí
12 4. Konstrukční masivní dřevo (KVH) Spojení 2 nebo 3 prvků hranoly DUO a TRIO Spojení lepením + zubovitý spoj na koncích Použití: hranoly libovolných délek
13 5. Sbíjené nosníky se stěnou z prken nebo fošen Z prken nebo fošen Průřez písmene I nebo truhlíkový průřez, někdy tvar písmene T Délka do 6 m Spoje pomocí hřebíků + úspornější spotřeba dřeva - pracnost (snižuje výhody)
14 6. Lepené nosníky se stěnou z prken Tvar písmene I nebo fošen Rozpětí do 7 m (na větší délku dvojitá stěna) Použití: stropnice, prvky lepených krovů + úspora řeziva - technologie lepení
15 7. Sbíjené nosníky se stěnou ze zkřížených prken Využívaly se v minulosti (rozpětí 6-30 m) Stěna 2 vrstvy vzájemně se křižujících prken Použití střešní nosníky továrních objektů - mostní provizória 2. světová válka
16 8. Lepené nosníky se stěnou z desek na bázi dřeva Tvar písmene I, nebo truhlíkové Max. rozpětí 15 m Stěna vodovzdorná překližka, OSB desky Pásnice prkna, fošny, hranoly, vrstvené dřevo Nastavení lepeným zubovitým spojem
17 9. Spřaženýprůřez Dřevěný strop spřažens nadbetonovanou ŽB deskou větší únosnost Trámové a povalové stropy Tl. bet. desky ~ 60 mm a vyztužena sítí Před betonáží chránit dřevo před vodou vodotěsnou fólií
18 Zdroje: stavitel.ihned.cz dekwood.cz Literatura: JELÍNEK L., Dřevěné a kovové konstrukce, 1. vydání, Economy Class Company spol. s r.o., 2008, 130 s. Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Iveta Čopáková. Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
