1 Indikátor zemních spojení a zkratových proudů MEg61.5 Uživatelský návod MEgA Měřící Energetické Aparáty, a.s Česká 390 Česká republika

2

3 Indikátor zemních spojení a zkratových proudů MEg61.5 Indikátor zemních spojení a zkratových proudů MEg61.5 1/ Úvod Indikátor zemních spojení a zkratových proudů MEg61.5 (dále jen indikátor MEg61.5) vychází z osvědčených funkcí předcházejících indikátorů poruch řady MEg61.4, ke kterým doplňuje nové záznamové funkce. Do jednoho celku je tak spojen indikátor poruch pro hladiny vn, kde se kromě identifikace poruch a záznamu poruchových stavů provádí měření a dlouhodobý záznam sledovaných veličin. Indikátor MEg61.5 identifikuje směr vn vedení, ve kterém došlo k zemnímu spojení nebo zkratu (nadproudu). Indikátor MEg61.5 je možné použít pro instalace ve venkovním prostředí na stožárech vzdušného vn vedení nebo pro instalace do vnitřního prostředí s kabelovými vn vedeními. Jsou indikována kovová, oblouková a nízko impedanční zemní spojení a všechny typy zkratů. Je určen především pro použití v kompenzovaných vn sítích, lze však použít i ve vn sítích s uzemněným středem. Indikátor MEg61.5 měří a zaznamenává údaje o napětích, proudech a výkonech do vnitřní nedestruktivní elektronické paměti v předem zvolených intervalech. Poruchové záznamy tvoří průběhy 10ms hodnot a průběhy jednotlivých vzorků základních veličin. Indikátor MEg61.5 má speciálně řešeny vstupní obvody pro možnost připojení různých měřících převodníků a senzorů. Napětí je možné připojit z měřícího transformátoru napětí (MN), z kapacitního nebo odporového děliče, ze senzoru elektrického pole. Proud je možné připojit z měřícího transformátoru proudu (MP), z transformátoru s děleným jádrem (PD), ze snímače AMOS (Rogowského cívka) nebo ze senzoru magnetického pole. Indikátor MEg61.5 je vybaven svorkami pro připojení dvou obecných vstupních signálů a jednoho výstupního signálu. Poruchy typu zemní spojení a zkrat jsou indikovány indikačními prvky na panelu přístroje a volným kontaktem na svorkách indikátoru. Je možné připojit externí světelnou signalizaci. Obsahuje také galvanicky oddělené rozhraní RS485 s protokolem MODBUS. Zemní spojení nebo zkrat je signalizován svitem s předem definovanou dobou aktivace, sepnutím kontaktu relé nebo na dotaz příkazem protokolu MODBUS. 3

4 Měřící Energetické Aparáty 2/ ECHNICKÉ PARAMERY Referenční podmínky U napaj = 12 V DC, teplota okolí = 20 C, relativní vlhkost = 40 % až 70 % f = 50,0 Hz, měřená napětí i proudy se shodnou frekvencí tvoří trojfázový systém. Základní parametry Napájecí napětí: Napájecí proud: 12 V DC 50 ma, 12 V DC, max 80 ma Pracovní teplota: -25 C až +60 C Relativní vlhkost: 20 % až 90 % při 40 C Hmotnost: Rozměry jednotky: Instalace: Svorkovnice, max. průměr vodiče: Komunikace / konektor: Rozhraní RS485: 0,4 kg mm (délka šířka výška) DIN lišta S35 (35 7,5 mm) Instalační skříňka ( mm) 2,5 mm USB/mini 115,2 kbit/s, 8N1, MODBUS Počet galvanicky oddělených výstupů: 3 (SC, GF, Out1) maximální spínavé napětí: 30 V ~, 30 V SS maximální spínavý proud: 30 ma Počet vstupů: Doba aktivace svitu: 2 (suchý kontakt) 2 hod (parametrizovatelná) 4

5 Indikátor zemních spojení a zkratových proudů MEg61.5 Datová paměť: Organizace datové paměti: Interval záznamu: 4 MB + 4 MB (flash) kruhová Maximální počet zaznamenaných událostí: 1024 od 1 s do 15 minut, nastavený SW Maximální délka průběhu zaznamenané události: 125 period, 250 hodnot U RMS1/2 Pevný pretriger: Pevný posttriger: Oscilografický záznam: Délka oscilografického záznamu: 10 period 20 period 64 vz / periodu volitelná standardní: 8 period eplota skladování: -25 C až +80 C Stupeň krytí: Stupeň znečištění: 2 Elektromagnetická kompatibilita IP20 přístupné části, IP00 nepřístupné části ČSN EN : 2006 Elektrická měřící, řídící a laboratorní zařízení Požadavky na EMC Část 1 Všeobecné požadavky 31. prosinec (ČSN EN , ČSN EN , ČSN EN , ČSN EN , ČSN EN , ČSN EN , ČSN EN ) ČSN EN ed. 3:2010 Průmyslová, vědecká a lékařská zařízení Charakteristiky vf rušení Meze a metody měření. 5

6 Měřící Energetické Aparáty Napěťové vstupy 1. ransformátor Jmenovitá hodnota U nom : 100 / 3 V ~ Maximální měřená hodnota: 120 V ~ Přesnost měření: lepší než 0,5 % U nom Maximální hodnota: 150 V ~ 2. Odporová síť Jmenovitá hodnota U nom : 100 / 3 V ~ Maximální měřená hodnota: 120 V ~ Přesnost měření: lepší než 0,5 % U nom Maximální hodnota: 150 V ~ Vstupní impedance: > 1 MΩ 3. Odporový dělič 22 kv Jmenovitá hodnota U nom : 2,4 V ~ Maximální měřená hodnota: 208 % U nom Přesnost měření: lepší než 0,5 % U nom Maximální hodnota: 260 % U nom 4. Odporový dělič 35 kv Jmenovitá hodnota U nom : 2,4 V ~ Maximální měřená hodnota: 208 % U nom Přesnost měření: lepší než 0,5 % U nom Maximální hodnota: 260 % U nom 5. Kapacitní dělič Rozsah kapacit děliče: 8 pf 150 pf Počet stupňů interního zesílení: 8 Nominální hladina vn sítě: 22 kv, 35 kv 6. Snímač elektrického pole Umístění snímače: pod vodičem Počet stupňů interního zesílení: 8 Nominální hladina vn sítě: 22 kv, 35 kv 6

7 Indikátor zemních spojení a zkratových proudů MEg61.5 Proudové vstupy 1. ransformátor 1 A Jmenovitá hodnota I nom : 1 A ~ Rozsah měření, základní rozsah: 2 % až 120 % I nom Rozsah měření, vysoký rozsah: 1,2 I nom až 20 I nom Přesnost měření, základní rozsah: 0,5 % I nom + 0,1 % měřené hodnoty Přesnost měření, vysoký rozsah: 10 % měřené hodnoty 2. ransformátor 5 A Jmenovitá hodnota I nom : 5 A ~ Rozsah měření, základní rozsah: 2 % až 120 % I nom Rozsah měření, vysoký rozsah: 1,2 I nom až 20 I nom Přesnost měření, základní rozsah: 0,5 % I nom + 0,1 % měřené hodnoty Přesnost měření, vysoký rozsah: 10 % měřené hodnoty 3. Vstup 20 ma, Smart PD Jmenovitá hodnota I nom : 20 ma ~ Rozsah měření, základní rozsah: 2 % až 120 % I nom Rozsah měření, vysoký rozsah: 1,2 I nom až 20 I nom Přesnost měření, základní rozsah: 0,5 % I nom + 0,1 % měřené hodnoty Přesnost měření, vysoký rozsah: 10 % měřené hodnoty 4. Rogowského snímač, AMOSm Jmenovitá hodnota I nom : Rozsah měření, základní rozsah: Rozsah měření, vysoký rozsah: 250 A, 500 A 2 % až 120 % I nom 1,2 I nom až 20 I nom 5. Snímač magnetického pole Umístění snímače: pod vodičem Počet stupňů interního zesílení: 4 Rozsah snímání proudu: do 300 A Nominální hladina vn sítě: 22 kv, 35 kv 7

8 Měřící Energetické Aparáty Činný výkon Jmenovitá hodnota P nom : Rozsah měření: Jalový výkon Jmenovitá hodnota Q nom : Rozsah měření: Činná energie Rozsah měření: Napěťové jevy Jmenovitá hodnota: Rozsah měření U RMS1/2 : Rozsah měření : Přesnost měření : Zkratové proudy IZ Jmenovitá hodnota I nomz : Rozsah měření I Z : Přesnost měření I Z : U nom I nom 0,8 U nom U 1,3 U nom 0,02 I nom I 1,2 I nom cos φ 0,5 U nom I nom 0,8 U nom U 1,3 U nom 0,02 I nom I 1,2 I nom cos φ 0,707 0,8 U nom U 1,3 U nom 0,02 I nom I 1,2 I nom cos φ L 0,5 cos φ C 0,8 U nom 0,05 U nom U 1,3 U nom 0,02 s < 60 s ± 20 ms 20 I nom 1,2 I nom až I nomz 10 % měřené hodnoty Interní čas Přesnost: 1,0 s / 24 hod. při referenční teplotě okolí Frekvenční rozsah fázového závěsu: 42,5 Hz až 57,5 Hz Přetížitelnost proudových vstupů: 2 I nom / 1 min, 10 I nom / 1,5 s 8

9 Indikátor zemních spojení a zkratových proudů MEg61.5 3/ Konstrukce, zapojení, popis panelu Indikátor MEg61.5 je umístěn v polykarbonátové, samozhášivé skříni o rozměrech mm v provedení pro instalaci na DIN lištu. Lze provést plombování průhledného panelu přístroje. Indikátor MEg61.5 je možné také pro instalaci dodat v plastové krycí skříni EURO- NORD o celkových rozměrech mm s průhledným horním krytem a s průchodkami pro připojení měřených a ostatních signálů. V krycí skříni je umístěna také pojistka pro napájecí napětí. Na panelu jednotky je umístěna zelená LED dioda RUN signalizující činnost jednotky indikátoru MEg61.5. Červená LED dioda signalizující výskyt zkratu (SC), červená LED dioda signalizující výskyt zemního spojení (GF) a trojice žlutých LED diod signalizujících stav napěťových vstupů. Na panelu jednotky je umístěn konektor USB v provedení mini, který je určený pro místní komunikaci. Přívody měřených napětí, proudů, napájení, komunikační přívody a ostatní jsou realizovány šroubovacími svorkami pro průřez vodiče do 4 mm 2. Měřená napětí jsou přivedena na příslušné svorky U1 (34), U2 (32), U3 (30), společné svorky (33, 31, 29) případně na N (36). V typu 1 napěťových vstupů jsou v indikátoru použity oddělovací transformátory, v typu 2 napěťových vstupů jsou použity přesnější odporové děliče se společnou svorkou, viz obrázek 4 a obrázek 5. Měřené proudy jsou přivedeny na trojice svorek I1 (1, 2, 3), I2 (4, 5, 6) a I3 (7, 8, 9) přičemž vstupní proudová svorka je označena tečkou. Na svorky I1 (2), I2 (5) a I3 (8) jsou zapojeny černě označené vodiče senzoru pro magnetické pole. Pro jiný typ snímače proudu zůstanou svorky I1 (2), I2 (5) a I3 (8) nezapojeny a vstupní proud využije svorek I1 (1, 3), I2 (4, 6) a I3 (7, 9). Napájecí napětí se připojuje na svorky +12V (17) a (18). Na svorky IN (19, 21) se přivádí dvouhodnotový vstupní signál oproti svorce (20), svorky 19 a 21 jsou kladné. Výstupní signál SC (26, 27), GF (24, 25), Out (22, 23) je realizován kontaktem relé. Pro dálkovou komunikaci se použije rozhraní RS485 na svorkách 14, 15 a 16. Na svorku LI (10) se připojí externí světelná signalizace. Druhým pólem je externí světelná signalizace napájena z +12 V. 9

10 Měřící Energetické Aparáty Obr. 1: Rozměry základní jednotky indikátoru MEg ,2 11,2 62, ,7 Obr. 2: Panelový štítek indikátoru MEg SC GF Out In1 In2 FAUL INDICAOR MEg 61.5 RUN USB RESE INDICAION SC GF I1 I2 I3 LI RS 485 A G B +12V

11 Indikátor zemních spojení a zkratových proudů MEg61.5 ab. 1: Popis svorek indikátoru MEg61.5 Číslo svorky 1 Označení svorky Význam Vstup proudu I1 (MI, PD, AMOS, bílý vodič snímače) 2 I1 Vstup proudu I1 (černý vodič snímače) 3 Vstup proudu I1 (MI, PD, AMOS, červený vodič snímače) 4 Vstup proudu I2 (MI, PD, AMOS, bílý vodič snímače) 5 I2 Vstup proudu I2 (černý vodič snímače) 6 Vstup proudu I2 (MI, PD, AMOS, červený vodič snímače) 7 Vstup proudu I3 (MI, PD, AMOS, bílý vodič snímače) 8 I3 Vstup proudu I3 (černý vodič snímače) 9 Vstup proudu I3 (MI, PD, AMOS, červený vodič snímače) 10 LI Výstup pro externí světelnou indikaci Společné uzemnění A 1) RS485 signál A 15 G 1) RS485 zem 16 B 1) RS485 signál B V 2) Napájecí napětí +12 V 18 Napájecí napětí zem 19 In2 Signálový vstup 2 20 Zem vstupů, společná s napájecí zemí 21 In1 Signálový vstup Out GF SC Volný kontakt relé out Volný kontakt relé zemního spojení Volný kontakt relé zkratu 11

12 Měřící Energetické Aparáty Číslo svorky Označení svorky Význam 29 Vstup napětí U3 U3 30 Vstup napětí U3, aktivní signál 31 Vstup napětí U2 U2 32 Vstup napětí U2, aktivní signál 33 Vstup napětí U1 U1 34 Vstup napětí U1, aktivní signál N Společný bod vstupních napětí 1) Rozhraní RS485 je galvanicky oddělené 2) Je možná varianta s napájecím napětím 24 V DC ab. 2: ypy vstupů napětí a proudů Vstup Číselný kód Význam Poznámka Napěťové vstupy Proudové vstupy 1 ransformátor, U nom = 57,735 V MN 2 Odporová síť, U nom = 57,735 V MN 3 Odporový dělič v měřicím izolátoru 22 kv 4 Odporový dělič v měřicím izolátoru 35 kv 5 Kapacitní dělič 6 Snímač elektrického pole 1 ransformátor, I nom = 1 A MP 2 ransformátor, I nom = 5 A MP 3 Vstup 20 ma PD 4 Rogowskiho snímač AMOSm 5 Snímač magnetického pole Proudový transformátor s děleným jádrem PD: 100 A, 200 A, 300 A, 400 A, 500 A, 600 A Rogowského snímač AMOSm: 250 A, 500 A 12

13 Indikátor zemních spojení a zkratových proudů MEg61.5 ab. 3: Význam použitých LED diod LED dioda, označení RUN Barva yp svitu Význam Zelená Bliká 1 : 1 / 1 s Bliká 1 : 1 / 0,5 s (rychle) Normální činnost indikátoru Upgrade FW v indikátoru Fázové napětí na vstupních Nesvítí svorkách je menší jak 5 % jmenovité hodnoty Fázové napětí na vstupních Bliká 1 : 1 / 1 s svorkách je v rozmezí U1,U2,U3 Žlutá 5 % až 90 % jmenovité hodnoty Fázové napětí na vstupních Svítí svorkách je v rozmezí 90 % až 110 % jmenovité hodnoty Fázové napětí na vstupních Svítí a krátce pohasne svorkách je větší jak 110 % jmenovité hodnoty SC Červená Svítí Vyhodnocen zkrat GF Červená Svítí Vyhodnoceno zemní spojení ab. 4: Význam použitých tlačítek lačítko RESE INDIKACE Význam Provede ukončení indikace poruchového stavu na indikačních prvcích (LED diody, relé, výstup LI) Obr. 3: Výkonnostní štítek indikátoru MEg

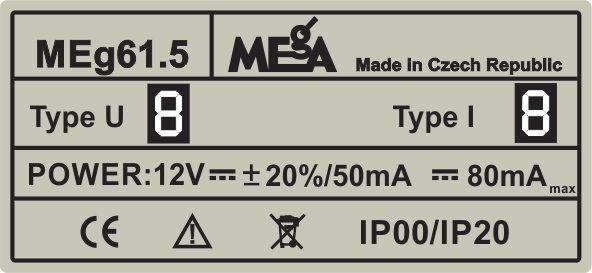

14 Měřící Energetické Aparáty Zapojení vstupních napětí a proudů Indikátor MEg61.5 je z výroby nastaven pro připojení vstupních napětí a proudů ze snímačů uvedených v tabulce 2. yp vstupu je označen číselným kódem. ento číselný kód je uveden na výkonnostním štítku indikátoru MEg61.5 a je uložen také v interní paměti indikátoru. Pro připojení vstupních napětí z odporových a kapacitních děličů a ze snímače elektrického pole se použije stíněný kabel. Zapojení vstupních napětí Obr. 4: Připojení vstupních napětí z MN typ 1 VN L3 VN L2 VN L N U1 U2 U3 MEg

15 Indikátor zemních spojení a zkratových proudů MEg61.5 Obr. 5: Připojení vstupních napětí z MN typ 2 VN L3 VN L2 VN L N U1 U2 U3 MEg61.5 Obr. 6: Připojení vstupních napětí z odporového děliče typ 3, 4 VN L3 VN L2 VN L N U1 U2 U3 MEg

16 Měřící Energetické Aparáty Obr. 7: Připojení vstupních napětí z kapacitního děliče typ 5 VN L3 VN L2 VN L N U1 U2 U3 MEg61.5 Obr. 8: Připojení vstupních napětí ze snímače elektrického pole typ 6 VN L3 VN L2 L3 VN L1 L2 L N U1 U2 U3 MEg

17 Indikátor zemních spojení a zkratových proudů MEg61.5 Zapojení vstupních proudů Obr. 9: Připojení vstupních proudů z MP typ 1, 2 MEg61.5 I1 I1* I2 I2* I3 I3* K L K L K L VNL1 VNL2 VNL3 Obr. 10: Připojení vstupních proudů z PD (20 ma) typ 3 MEg K L K L K L I1 I1* I2 I2* I3 I3* VNL1 Izolace VN VNL2 PD VNL3 PD PD 17

18 Měřící Energetické Aparáty Obr. 11: Připojení vstupních proudů z AMOSm (Rogowského cívka) typ 4 MEg61.5 I1 I1* I2 I2* I3 I3* K L K L K L VNL1 Izolace VN VNL2 VNL3 Obr. 12: Připojení vstupních proudů ze snímače magnetického pole typ 5 MEg bílá černá rudá bílá černá rudá bílá černá rudá I1 I1* I2 I2* I3 I3* VNL1 Izolace VN VNL2 VNL3 18

19 Indikátor zemních spojení a zkratových proudů MEg61.5 Instalační skříňka Základní jednotka indikátoru MEg61.5 může být dodána v instalační skříňce o rozměrech mm. V instalační skříňce je umístěn pojistkový odpínač OPVP10-1 s pojistkovou válcovou vložkou PVA10 (10 38). Ve spodní části skříňky jsou průchodky pro vložení kabeláže. Skříňka je opatřena průhledným víkem pro možnost sledování stavu indikačních prvků. Na obrázku 14 je příklad zapojení pro vstupy napětí z MN a pro vstupy proudů z PD. Na obrázku 15 je příklad zapojení pro vstupy napětí z kapacitních děličů a pro vstupy proudů z PD. Pro ostatní typy snímacích prvků se použijí schémata připojení jednotlivých typů vstupů napětí a proudů. Obr. 13: Rozměry instalační skříňky Ø5 Ø Ø

20 Měřící Energetické Aparáty Obr. 14: Zapojení instalační skříňky pro vstupní napětí z MN a pro vstupní proudy z PD MEg61.5 POJ AKU 1A I1 I1* I2 I2* I3 I3* A U1 U2 U3 B +12V U3 U2 U1 I1,I2,I3 RS V K L K L K L Obr. 15: Zapojení instalační skříňky pro vstupní napětí z kapacitních děličů a pro vstupní proudy z PD MEg61.5 I1 I1* I2 POJ AKU 1A I2* I3 I3* A U1 U2 U3 B +12V U1,U2,U3 I1,I2,I3 RS V K L K L K L 20

21 Indikátor zemních spojení a zkratových proudů MEg61.5 Obr. 16: Indikátor MEg61.5 v instalační skříňce Obr. 17: Zapojení indikátoru MEg61.5 do sestavy se zdrojem MEg

22 Měřící Energetické Aparáty Obr. 18: Zapojení indikátoru MEg61.5 do sestavy se zdrojem MEg101.4 a komunikační jednotkou MEg / Zásady instalace Bezpečnostní informace. ěmto informacím je nutné věnovat maximální pozornost. Varování upozorňuje na skutečnosti, které představují bezpečnostní rizika pro obsluhu. Upozornění uvádějí podmínky a skutečnosti, které mohou poškodit indikátor MEg61.5. Význam symbolů použitých v příručce: Výstraha, riziko úrazu elektrickým proudem Poznámka v dokumentaci / Výstraha, riziko nebezpečí Zem, zemnící svorka IP kód Stupeň ochrany krytem Výrobek je určen k recyklaci a pro sběrná místa Prohlášení o shodě Evropské společenství 22

23 Indikátor zemních spojení a zkratových proudů MEg61.5 Varování Pozor, obsluha provádějící instalaci musí být vybavena a při instalaci musí používat osobní ochranné pomůcky a další bezpečnostní prostředky. Pozor, instalace snímacích prvků na vn hladině se řídí speciálními předpisy, provozními instrukcemi a bezpečnostními pokyny, které nezahrnuje tento návod. Použití indikátoru MEg61.5 způsobem, pro nějž není výrobcem určen, může být ochrana poskytovaná indikátorem MEg61.5 narušena. Indikátor MEg61.5 je výrobek třídy A, který je určen pro průmyslové prostředí. V jiných prostředích může způsobovat vysokofrekvenční rušení. Obsluha provádějící instalaci a demontáž indikátoru MEg61.5 musí mít kvalifikaci pro práci v blízkosti nebezpečných napětí. Rovněž musí být vyškolena pro poskytnutí první pomoci. Obsluhu indikátoru MEg61.5 mohou provádět pouze kvalifikované osoby vybavené prostředky osobní ochrany proti úrazu elektrickým proudem. Indikátor není dovoleno připojovat na napětí vyšší než 150 V stř, jinak hrozí úraz elektrickým proudem. Údržbu a opravy indikátoru MEg61.5 smí provádět pouze výrobce nebo jím vyškolené servisní organizace. Není dovoleno používat jiné příslušenství než je součástí dodávky indikátoru MEg61.5. Upozornění Instalaci indikátoru MEg61.5 lze uskutečnit umístěním na DIN lištu nebo použitím plastové instalační skříně s pojistkou napájení. Záměna typu vstupu napětí a proudů indikátoru MEg61.5 a použitých snímacích prvků může vést k poruše indikátoru. Změna typu vstupu napětí a proudů je možná pouze u výrobce indikátoru MEg

24 Měřící Energetické Aparáty Instalace indikátoru MEg61.5 Indikátor MEg61.5 k instalaci může být v provedení pro instalaci na DIN lištu nebo v provedení v instalační plastové skříňce. Předpokládá se využití signálů patřičných senzorů, které jsou již nainstalovány. 1. Zkontrolovat typ vstupů napětí a proudů, zda odpovídá použitým snímacím prvkům. 2. Připojit napěťové a proudové tří fázové vstupy. Proudové svorky přivést přes dodatečné zkratovací svorkovnice. Pro připojení napětí použít stíněný kabel, pro připojení proudů dvoužilový kabel. 3. Připojit napájecí napětí +12 V správnou polaritou. U instalace indikátoru v instalační skříni připojíme kladný pól zdroje na svorku vestavěné pojistky. Připojení kabeláže napájení provádíme při vypnutém napájecím zdroji. 4. Komunikačním kabelem propojíme indikátor MEg61.5 s nadřízenou komunikační jednotkou pomocí linky RS V případě využití připojíme na patřičné svorky další kabeláž. Jde o výstupy kontaktů relé, vstupní binární signály, nulovací vstup a výstup na externí indikační světlo. 6. Po zapnutí zdroje se zkontroluje střídavý svit zeleně svítící LED diody RUN. 7. Pomocí obslužného SW MERCI 2 [1] zkontrolujeme, zda je vstupní napětí a proud ve fázi. Pokud není, prohodíme za využití zkratovacích proudových svorek začátek a konec vstupních přívodů proudu 8. Pomocí obslužného SW MERCI 2 nastavíme potřebné informace pro spuštění indikátoru. 24

25 Indikátor zemních spojení a zkratových proudů MEg61.5 5/ Indikace a ovládání Pro ovládání indikátoru MEg61.5 se použije uživatelský SW s názvem MERCI 2. ento SW umožňuje kontrolu instalace, nastavení základních parametrů, on-line měření, přenos naměřených poruchových záznamů i ostatních dat a jejich archivaci. Zvlášť výhodné je použití tohoto SW pro ovládání skupiny nebo skupin indikátorů a to jak v místě měření tak dálkově. Pro vyhodnocení dat uložených SW MERCI 2 se použije univerzální vyhodnocovací SW DataViewer-DVMEg [2]. Výhodou tohoto SW je možnost kombinace různých typů vyhodnocení a možnost zpracování dat z různých typů přístrojů. Pokud je indikátor v činnosti, svítí střídavě 1 : 1 s periodou 1 s zelená LED dioda RUN. Při stavu upgrade FW bliká zelená LED dioda v půl-sekundovém intervalu. Pro zjištění stavu indikátoru, jeho parametrizaci a vyčtení poruchových záznamů se použije USB rozhraní ve spolupráci se SW MERCI 2. Pro napojení dálkové komunikace se použije galvanicky oddělené sériové rozhraní RS485 s implementovaným protokolem MODBUS. Kontakty relé SC jsou sepnuty při výskytu zkratu (nadproudu). Současně se rozsvítí červená LED dioda SC. Kontakty relé GF jsou sepnuty při výskytu zemního spojení ve směru za indikátorem. Současně se rozsvítí červená LED dioda GF. Při výskytu poruchových jevů SC a GF je rovněž uvolněn výstup LI pro řízení externího intenzivního světla. Indikační stavy je možné také na dotaz vyčíst přes komunikační rozhraní. Zrušení indikačních stavů je možné po uplynutí nastavené doby (standardně 120 min), tlačítkem RESE INDICAION, vysláním příkazu protokolem MODBUS po sběrnici RS485 nebo pomocí uživatelského SW. Pokud dojde k vynulování indikace za stále trvajícího zkratu, je indikace okamžitě vybavena znovu. Rozhraní USB nebo RS485 pracují současně. Propojením indikátoru USB kabelem s počítačem nedojde k blokování rozhraní RS485. Pro zamezení konfliktům s dálkovým řízením je nutné rozhraní RS485 odpojit při požadavcích na místní komunikaci. Stav na vstupu IN1, IN2 je možné na dotaz dálkově přenášet protokolem MODBUS. 25

26 Měřící Energetické Aparáty 6/ Komponenty indikátoru Indikátor MEg61.5 obsahuje komponenty: základní jednotka instalační skříňka s pojistkou a pojistkovým držákem Nestandardní snímací prvky připojitelné na vn napětí a zajišťující vstupní veličiny napětí a proudu pro indikátor MEg61.5 jsou popsány v samostatných příručkách[3, 4]. 7/ Požadavky na údržbu Indikátor MEg61.5 nevyžaduje kromě kontroly ochrany před stékající vodou a běžného čištění jednotky a panelu žádnou další údržbu. Indikátor MEg61.5 nemá otočné ani pohyblivé části. 8/ Způsob dodání, manipulace a přeprava Místem předání sestavy indikátoru MEg61.5, pokud není určeno jinak, je místo sídla výrobce. Komponenty sestavy indikátoru MEg61.5 se dodávají v jedné krabici z pětivrstvé lepenky. Krabice jsou recyklovatelné. Ostatní komponenty příslušenství se předávají v balení odpovídajícím hmotnostem a mechanickým rozměrům. Na základě specifikace v objednávce je možné indikátor MEg61.5 s příslušenstvím zaslat i objednatelem vybranou přepravní službou. Vzhledem k hmotnosti jednotlivých zabalených částí indikátoru do 15 kg nejsou při manipulaci s dodávkou potřeba žádná zvláštní opatření. Jednotlivé části dodávky jsou vně označeny a uvnitř obsahují dodací list komponent. 26

27 Indikátor zemních spojení a zkratových proudů MEg61.5 9/ Údaje pro objednání Základní: počet indikátorů zemních spojení a zkratových proudů MEg61.5 napěťová hladina hladina 22 kv hladina 35 kv typ napěťového vstupu typ proudového vstupu transformátor: - 1 A - 5 A transformátor s děleným jádrem PD: A A A A A Rogowského cívka AMOS: A A hodnota napájecího napětí 12 V DC (standard) 24 V DC Na zvláštní požadavek lze dodat: proudové transformátory s děleným jádrem PD ohebné snímače AMOSm snímače elektrického a magnetického pole 1) montážní plastovou skříňku s průchodkami a jistícím prvkem napájecí zdroj MEg101.4 s možností zálohování baterií baterie pro zálohování univerzální komunikační jednotku MEg202.5/LE nebo MEg202.5/GPRS anténa 2) 1) Při instalaci snímačů elektrického pole (typ 6) a snímačů magnetického pole (typ 5) se objedná podpora výrobce při instalaci a kalibraci. Kupující si může u výrobce objednat instruktáž a kalibraci sestavy indikátoru MEg61.5 i u jiných sestav snímačů a indikátoru. 2) ypy antén pro komunikační jednotku MEg202.5 jsou popsány v [5]. 27

28 Měřící Energetické Aparáty 10/ Záruka Na indikátor zemních spojení a zkratových proudů MEg61.5 a jeho příslušenství je poskytována záruka 2 roky od jeho prodeje. Vady vzniklé v této lhůtě prokazatelně vadnou konstrukcí, vadným provedením nebo nevhodným materiálem, budou bezplatně opraveny výrobcem, přičemž místo plnění záruky je sídlo výrobce indikátoru MEg61.5. V záruční době není dovoleno jednotku indikátoru MEg61.5 otevírat. Záruka zaniká, provede-li uživatel na indikátoru MEg61.5 nebo jeho příslušenství nedovolené úpravy nebo změny, zapojí-li indikátor nesprávně nebo byl-li indikátor provozován v rozporu s technickými podmínkami. Závady na indikátoru MEg61.5 vzniklé během záruční lhůty reklamuje uživatel u výrobce indikátoru. Reklamace bez přiloženého záručního listu nebude uznána. Výrobce nenese v žádném případě odpovědnost za následné škody způsobené užíváním indikátoru MEg61.5. Z této záruky neplyne v žádném případě odpovědnost výrobce, která by přesáhla cenu indikátoru MEg / Literatura [1] Uživatelský popis programu MERCI2, [2] Uživatelský popis programu Data viewer, [3] Uživatelský popis Smart PD transformátor proudu s děleným jádrem, [4] Uživatelský popis Aktivní měřící ohebný snímač střídavého proudu AMOS M, [5] Uživatelský popis Komunikační jednotka MEg202.5, 28

29 Indikátor zemních spojení a zkratových proudů MEg / Výrobce MEgA Měřící Energetické Aparáty, a.s Česká 390, Česká republika el mega@e-mega.cz web: 29

30 30 Měřící Energetické Aparáty

31

32 Indikátor zemních spojení a zkratových proudů MEg61.5 MEgA Měřící Energetické Aparáty, a.s Česká 390 Česká republika Edice: 03/2017
