1 Řešení proti rušení šířenému vedením a vzduchem Průchodkové systémy & EMC komponenty

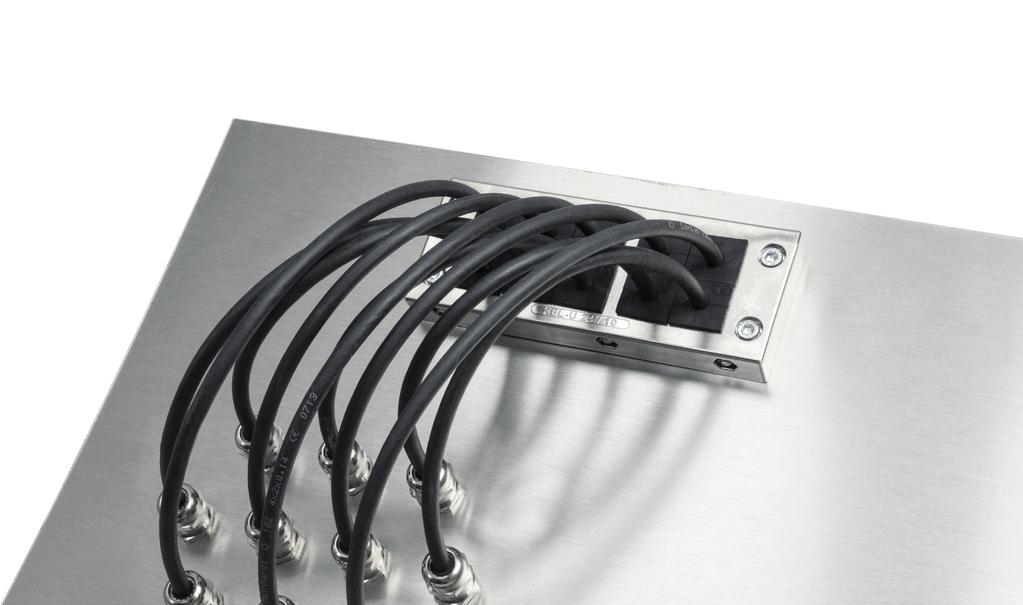

Alternativa k EMC kabelovým průchodkám Řešení Icotek pro úsporu místa: kabelová průchodka EMC-KEL-U 24 běžná EMC

provedení KEL-U a KEL-E. Díky vodivému povrchu umožňují účinně chránit elektrická zařízení proti závadám.

Mezi průchodkou EMC-KEL a kovovou stěnou zařízení je instalováno vodivé těsnění (součástí dodávky).

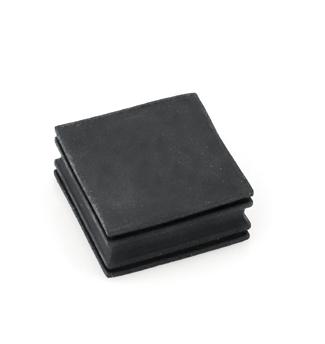

Materiál rám Materiál objímka Kabelové vložky EMC-KT jsou vyrobeny z velmi vodivého elastomeru.

Tím je zajištěna plná ochrana proti rušení šířenému vzduchem!

94 HB -30 C do + 80 C Bez halogenu, bez silikonu 46 x 112 mm / 46 x 86 mm 24 x 112 mm / 24 x 65 mm 17 mm Typy

2 Alternativa k EMC kabelovým průchodkám Řešení Icotek pro úsporu místa: kabelová průchodka EMC-KEL-U 24 běžná EMC kabelová průchodka Nové EMC-KEL Specifikace EMC-KEL systému Kabelové průchodky EMC-KEL-U a EMC-KEL-E jsou odvozeny od provedení KEL-U a KEL-E. Díky vodivému povrchu umožňují účinně chránit elektrická zařízení proti závadám. Rušení šířené vzduchem je díky pokovení průchodky odváděno. Mezi průchodkou EMC-KEL a kovovou stěnou zařízení je instalováno vodivé těsnění (součástí dodávky). Povrch nesmí být lakován! Materiál rám Materiál objímka Kabelové vložky EMC-KT jsou vyrobeny z velmi vodivého elastomeru. Díky tomu se rušení odvádí přímo ze stínění kabelu, přes průchodku, skrz ploché těsnění do uzemněného krytu zařízení. Tím je zajištěna plná ochrana proti rušení šířenému vzduchem! Třída hořlavosti Teplota Vlastnosti Výřezy Výška rámu Polyamid (PA), vysoce vodivý Elastomer, vodivý Barva: černá UL 94 HB -30 C do + 80 C Bez halogenu, bez silikonu 46 x 112 mm / 46 x 86 mm 24 x 112 mm / 24 x 65 mm 17 mm Typy Přednosti & Výhody Spolehlivá ochrana proti rušení šířenému vedením a vzduchem Velmi kvalitní povrch odolný proti poškrábání EMC-KEL-U 24 EMC-KEL-U 24 4 EMC-KEL-U 16 8 Kontakt se stíněním kabelu po celém obvodu Průchodky vyrobené z vodivého elastomeru Vysoká hustota montáže Vynikající útlum Velmi dobrý stínicí efekt s ohledem na EMC smart cable management. EMC-KEL-E5 EMC-KEL-E3

Rušení šířené vedením a vzduchem Rušení šířené vedením 45 Útlum rušení (vedením) V případě vedením šířeného rušení vykazuje kabelová průchodka EMC-KEL stabilní hodnoty útlumu až do 40 db ve

Útlum (db) 40 35 30 25 20 EMC-KEL izolace kabelu odhalené kabelové stínění 15 5 9 khz 30 MHz 0 0,001 0,01 0,1 1 0 00 3000 Frekvence (MHz) Rušení šířené vzduchem Útlum rušení (vzduchem) 0 V případě

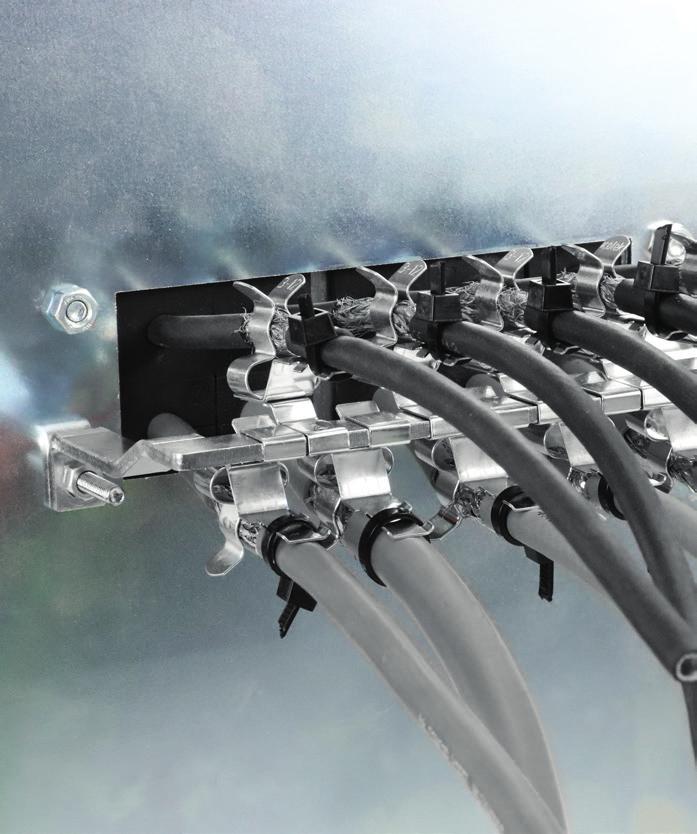

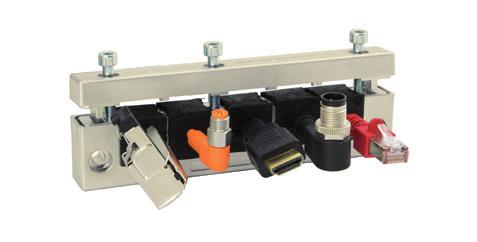

3 Rušení šířené vedením a vzduchem Rušení šířené vedením 45 Útlum rušení (vedením) V případě vedením šířeného rušení vykazuje kabelová průchodka EMC-KEL stabilní hodnoty útlumu až do 40 db ve frekvenčních pásmech od 9 khz do 30 MHz. Útlum (db) EMC-KEL izolace kabelu odhalené kabelové stínění khz 30 MHz 0 0,001 0,01 0, Frekvence (MHz) Rušení šířené vzduchem Útlum rušení (vzduchem) 0 V případě vzduchem šířeného rušení vykazuje průchodka EMC-KEL konstantní útlum 34dB v relevantním rozsahu do 3 GHz, v závislosti na konkrétní aplikaci. Pod tuto hodnotu klesá hodnota útlumu pouze ve vysokých frekvencích nad 3 GHz. Útlum (db) EMC-KEL ,001 0,01 0, Frekvence (MHz) Průchodkové rámečky KEL-ER / KEL-U Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP54 / IP65 / IP66 až NEMA 4x. Umožňuje zavedení, utěsnění a odlehčení kabelů o průměru od 1 do 35 mm. EMC stínicí lišty KEL-EMC-PF/PFM Stínicí lišty v kombinaci se sponami PFS SKL zajistí spolehlivé uzemnění stíněných kabelů přímo u průchodkových rámečků. Spona EMC je nainstalovaná uvnitř panelu.

Základní způsob montáže: Stínění proti rušení

rámeček (EMC-KEL) je přišroubován k vnější

Stínění kabelu je v místě průchodu vložkou

Odizolovaný kabel Profil Vložka EMC-KT šířenému

je namontován EMC průchodkový rámeček (EMC-KEL)

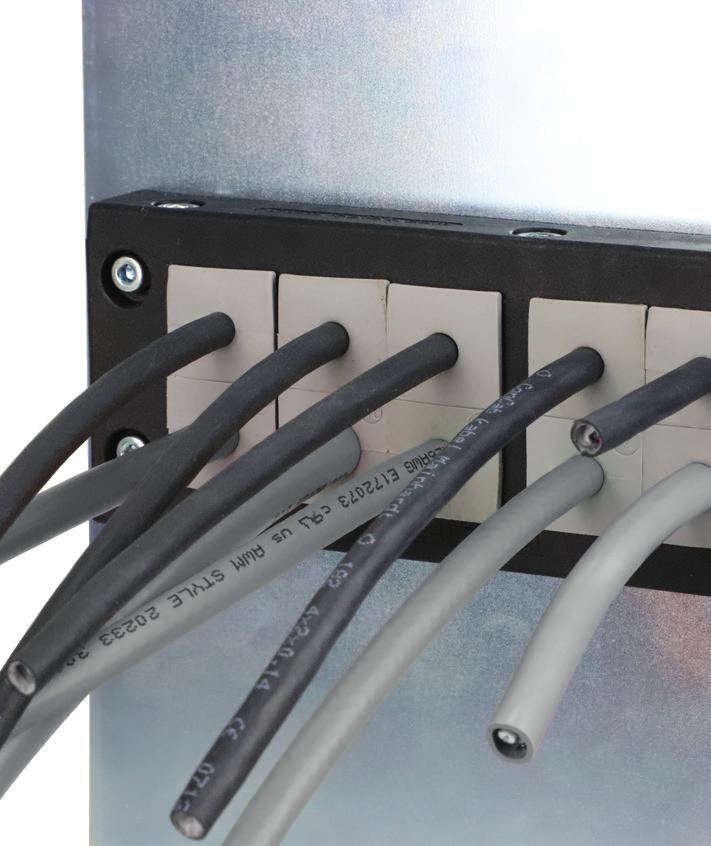

4 Základní způsob montáže: Stínění proti rušení šířenému vedením a vzduchem EMC průchodkový rámeček (EMC-KEL) je přišroubován k vnější straně zařízení. Stínění kabelu je v místě průchodu vložkou odhaleno. Odizolovaný kabel Profil Vložka EMC-KT Základní způsob montáže: Stínění proti rušení šířenému vedením a vzduchem, odlehčení v tahu a krytí IP66 Průchodkový rámeček (např. KEL-ER) je přišroubován k vnější straně zařízení. Uvnitř skříně je namontován EMC průchodkový rámeček (EMC-KEL) a stínění kabelu je v místě průchodu vložkou odhaleno. smart cable management. Uvnitř Profil

Alternativní způsob montáže: Stínění proti

Je možné použít různé vložky (KT a EMC-KT).

Neodhalený kabel Profil Vložka EMC-KT www.

5 Alternativní způsob montáže: Stínění proti rušení šířenému vedením, odlehčení v tahu EMC průchodkový rámeček (EMC-KEL) je přišroubován k vnější straně zařízení. Stínění kabelu je v místě průchodu vložkou odhaleno. Je možné použít různé vložky (KT a EMC-KT). Různé vložky Vložka EMC-KT Vložka KT Alternativní způsob montáže: Stínění proti rušení šířenému vzduchem, odlehčení v tahu EMC průchodkový rámeček (EMC-KEL) je přišroubován k vnější straně zařízení. Stínění kabelu není v místě průchodu vložkou odhaleno. Neodhalený kabel Profil Vložka EMC-KT

6 Alternativní způsob montáže: Stínění proti rušení šířenému vedením a vzduchem, odlehčení v tahu EMC průchodkový rámeček (EMC-KEL) je přišroubován k vnější straně zařízení. Uvnitř skříně je namontována EMC stínicí lišta KEL-EMC-PFM a stínění kabelu je v místě průchodu vložkou odhaleno. Uvnitř Profil Alternativní způsob montáže: Stínění proti rušení šířenému vedením, odlehčení v tahu a krytí IP66 Průchodkový rámeček (např. KEL-ER) je přišroubován k vnější straně skříně. Uvnitř skříně je namontována EMC stínicí lišta KEL-EMC-PFM a stínění kabelu je v místě průchodu vložkou odhaleno. smart cable management. Uvnitř Profil

Výřez Vložky KT malé velké EMC-KEL-U 24 99400 36 112 mm - 1 EMC-KEL-U 24 4 99401 36 112 mm 2 2 1 EMC-KEL-U 16 8 99402 36 86 mm 8-1 EMC-KEL-E3 99420 24 65 mm 3-1 EMC-KEL-E5 99422 24

EMC-KT 12 99469 12-13 mm 5 EMC-KT 13 99470 13-14 mm 5 EMC-KT 14 99471 14-15 mm 5 EMC-KT 15 99472 15-16 mm 5 EMC-BTG 99495-5 Typ Obj.č.

7 Detaily produktu Typ Typ Obj.č. EMC-BTK EMC-KT mm 5 EMC-KT mm 5 Typ Obj.č. Výřez Vložky KT malé velké EMC-KEL-U mm - 1 EMC-KEL-U mm EMC-KEL-U mm 8-1 EMC-KEL-E mm 3-1 EMC-KEL-E mm 5-1 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-BTG Typ Obj.č. Výřez KEL-EMC-PF B mm 1 KEL-EMC-PF mm 1 KEL-EMC-PF mm 1 KEL-EMC-PF mm 1 KEL-EMC-PF mm 1 KEL-EMC-PFM mm 1 KEL-EMC-PFM mm 1 KEL-EMC-PFM mm 1 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5

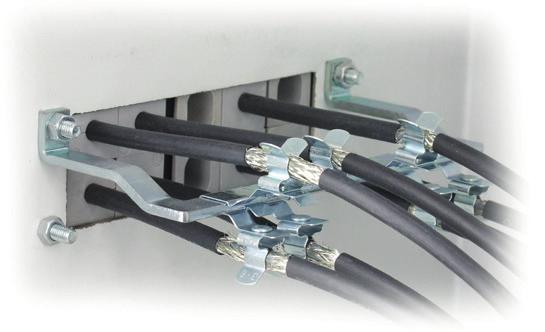

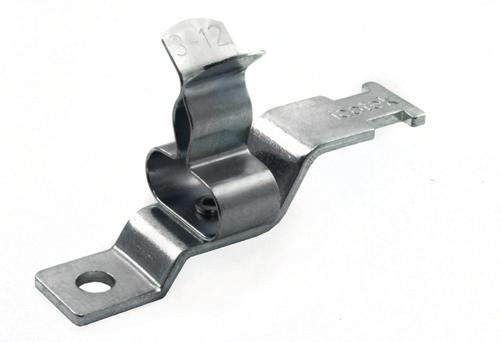

EMC Stínicí spony proti rušení šířenému vedením s velkým rozsahem Montáž

MSKL Typ Obj.č. Rozměry [mm] Typ montáže Typ Obj.č. Rozměry [mm] Typ montáže SFZ-M MSKL 3-12 37620 3-12 mm 60.

7 x3 mm sběrná lišta SFZ-M MSKL 8-18 37622 8-18 mm 60.

9 x3 mm sběrná lišta SF MSKL 3-12 37616 3-12 mm 50.5 15.

5 20 32 35 mm DIN lišta tvaru H Montáž se šrouby LFZ-M MSKL, LF MSKL

1 26 Šroub, otvor 4,2 mm PFKZ-A-M MSKL 3-12 37640 3-12 mm 38 15 28.

3 20 32 Šroub, otvor 4,2 mm PFKZ-B-M MSKL 3-12 37650 3-12 mm 38 15 28.

1 26 Šroub, otvor 4,2 mm PFKZ-A-M MSKL 8-18 37642 8-18 mm 38 20 35 Hrana

8 EMC Stínicí spony proti rušení šířenému vedením s velkým rozsahem Montáž na 35 mm DIN-lištu SFZ-M MSKL, SF MSKL Montáž na sběrnou lištu PFSZ-M MSKL Typ Obj.č. Rozměry [mm] Typ montáže Typ Obj.č. Rozměry [mm] Typ montáže SFZ-M MSKL mm mm DIN lišta tvaru H PFSZ-M MSKL mm x3 mm sběrná lišta SFZ-M MSKL mm mm DIN lišta tvaru H PFSZ-M MSKL mm x3 mm sběrná lišta SF MSKL mm mm DIN lišta tvaru H SF MSKL mm mm DIN lišta tvaru H Montáž se šrouby LFZ-M MSKL, LF MSKL Zásuvná montáž PFKZ-A-M MSKL, PFKZ-B-M MSKL Typ Obj.č. Rozměry [mm] Typ montáže Typ Obj.č. Rozměry [mm] Typ montáže LFZ-M MSKL mm Šroub, otvor 4,2 mm PFKZ-A-M MSKL mm Hrana plechu tloušťky mm LFZ-M MSKL mm Šroub, otvor 4,2 mm PFKZ-B-M MSKL mm Hrana plechu tloušťky mm LF MSKL mm Šroub, otvor 4,2 mm PFKZ-A-M MSKL mm Hrana plechu tloušťky mm LF MSKL mm Šroub, otvor 4,2 mm PFKZ-B-M MSKL mm Hrana plechu tloušťky mm Weitere Produkte unter:
