čeština Průchodkové systémy EMC řešení inovace kreativita technologie Výrobní program Společnost icotek group

Transkript

1 čeština 29 Průchodkové systémy EMC řešení inovace kreativita technologie Výrobní program Společnost icotek group

2 Nápady hýbou světem icotek GmbH je soukromá společnost ve skupině icotek. Již od svého založení v roce 1995 působí jako inovační lídr v organizaci kabeláže a EMC stínicí technice. V našem sídle v německém Eschachu vyvíjíme vlastní výrobky a dodáváme do celého světa. S kancelářemi ve Švýcarsku a USA, stejně jako s partnery a zástupci ve více než 50 zemích, jsme silným a spolehlivým partnerem pro globální průmysl. Kromě inovativních výrobků je u nás ve firmě icotek důležitá vysoká kvalita služeb. Poskytujeme odborné poradenství, vysokou flexibilitu dodávek a širokou škálu služeb pro naše zákazníky po celém světě. K vývoji produktů icotek GmbH přispívá blízký kontakt s obchodními partnery. Přístup k trhu a inovativní myšlení se odráží v úspěchu společnosti. základem každého pohybu je představivost. Konzultace & podpora Zákaznická provedení Rychlé dodávky Testovací vzorky zdarma tel fax info@icotek.com

3 Obsah Dělené průchodkové systémy pro konfekcionované kabely Strana 4-59 Příslušenství rozváděčů Strana Průchodkové systémy pro kabely bez konektorů Strana ATEX Průchodkové systémy do prostředí s nebezpečím výbuchu Strana Systémy pro odlehčení tahu Strana icotek TOOLS Ruční prostřihovací nástroje a razníky Strana EMC komponenty Strana Příloha Technické parametry Strana Chráničkový systém Strana

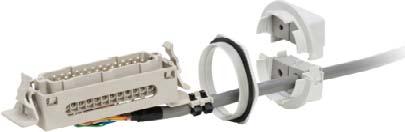

4 1 Dělené průchodkové systémy pro konfekcionované kabely až do až do ISO A Odlehčení v tahu EN UL-94 V0 +140⁰C -40⁰C 2-75 mm KEL - Dělené průchodkové rámečky pro průchodkové vložky KT, strana Dělené průchodkové systémy umožňují snadno zavést, upevnit a utěsnit kabely vybavené konektory. Zásadní vlastností těchto patentovaných systémů je dělitelnost - vnější rámečky se skládají ze dvou částí a elastické vložky jsou naříznuté. To umožňuje jednoduše a rychle zavádět i kabely s nerozebiratelnými konektory. Odpadne tak nespolehlivé letování a záruční podmínky zůstanou zachovány. Zavádět lze kabely, hadice i trubičky různých velikostí. Při správném postupu je zajištěno vysoké krytí (IP65) a jsou-li správně zvoleny průchodkové vložky, je současně zajištěno odlehčení v tahu. Dělený systém Spolehlivé a těsné spoje Zachování záruky konfekcionovaných kabelů Rychlá a jednoduchá montáž Výřezy odpovídají standardním rozměrům průmyslových konektorů Odlehčení v tahu dle ČSN EN Vysoká hustota montáže a velká variabilita KEL-U / KEL: krytí IP54 KEL-ER: krytí IP65, díky velkému tlaku rámečku a vstříknutému těsnění Produktová řada IP65 IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54 KEL-ER KEL-U KEL KEL rozšíření KEL-FG KEL-FL KEL 183 KEL 183-E KEL-JUMBO 4

5 až do +0⁰C UL-94 V0-30⁰C 2-35 mm KVT - Dělené kabelové průchodky pro průchodkové vložky KT, strana Dělené kabelové průchodky umožňují snadno zavádět kabely či celé kabelové svazky do elektrických zařízení. Jsou vhodné pro kabely o průměru od 2 do 35 mm a zajišťují krytí IP54 / NEMA type 12. Dělený průchodkový systém KVT umožňuje rychlou a jednoduchou montáž s možností dodatečných úprav. Konfekcionované kabely se nejdříve usazují do naříznutých vložek, které se zavedou do drážek dělené průchodky. V závislosti na velikosti průchodky lze použít 1, 2 nebo 4 vložky. Dělená průchodka se poté bez použití nářadí zkompletuje. Osazená průchodka se v závislosti na typu buď přímo nacvakne do připraveného otvoru (dostupné pro velikosti M20 až M80) nebo se upevní pomocí šestihranné matice. Spolehlivé a těsné spoje Dělený systém Zachování záruky konfekcionovaných kabelů Rychlá a jednoduchá montáž P Pro metrické výřezy M20-M80 Speciální matice pro konektory D-SUB, PROFIBUS, případně dělené matice Vysoká hustota montáže a velká variabilita Produktová řada IP54 IP54 IP54 IP54 IP54 IP54 IP54 KVT 20 KVT 25 KVT 32 KVT 40 KVT 50 KVT 63 KVT-W90 KVT-SNAP KVT

6 1Dělené průchodkové systémy pro konfekcionované kabely ISO A UL-94 V0 max. +140⁰C -40⁰C 3-15 mm QUICK dělené průchodkové rámečky a dělené průchodky pro průchodkové vložky QT, strana Odlehčený systém QUICK je ideální řešení pro rychlé a výhodné zavádění kabelů s konektory i bez nich. Kromě důsledné dělitelnosti systému QUICK patří k jeho výhodám kompletace bez nářadí, možnost použít patice KEL-SNAP (řada KEL-QUICK), přímá instalace do výřezů v plechu zařízení (řada QVT-CLICK/KEL-QTA) nebo možnost upevnění pomocí matice s metrickým závitem (řada QVT). Dělené vložky QT umožňují snadno zavádět kabely, hadice a chráničky s průměrem od 3 do 15 mm. Při dodržení správného postupu je dosaženo výsledného krytí IP54. P QVT a kulaté KEL-QTA do metrických výřezů M16-M50 Výřezy por KEL-QUICK a KEL-QTA odpovídají standardním rozměrům průmyslových konektorů Zachování záruky konfekcionovaných kabelů Dělený systém Rychlá a jednoduchá montáž bez použití nářadí (platí pro celou řadu QUICK) Vysoká hustota montáže a velká variabilita Produktová řada IP54 IP54 IP54 IP54 IP54 KEL-QUICK KEL-QTA KEL-QTE QVT QVT-CLICK 6

7 Skupina výrobků 1 Dělené průchodkové systémy pro konfekcionované kabely Obsah kapitoly Průchodkové rámečky IP65 / IP54 Servisní kufřík sada vložek KT IP54 KEL-ER 24 / KEL-ER 16 / KEL-ER / KEL-ER-B / KEL-ER-E KEL-U 24 / KEL-U 16 / KEL-U / KEL-U-B / KEL-E IP54 IP65 IP KT ServiceBox 43 Průchodkové rámečky IP54 Průchodkové vložky a záslepky IP65 / IP54 KEL 24 / KEL 16 / KEL / KEL-B IP54 KT malé / KT velké / KT-DPF / KTMB / DT / ST IP54 Průchodkové rámečky IP54 KEL 24 / KEL 16 rozšíření KEL 24-E / KEL 24-MT / KEL 24-2MT KEL 16-E / KEL 16-MT / KEL 16-2MT IP54 Průchodkové rámečky IP54 KEL-QUICK 24 / KEL-QUICK 16 / KEL-QUICK-B IP54 Přírubové provedení IP54 KEL-FG A / KEL-FG B IP54 Dělené kabelové průchodky IP54 M16 - M50 QVT 52 IP54 Průchodkové rámečky pro ploché kabely IP54 KEL-FL / FT IP54 Dělené kabelové průchodky nacvakávací IP54 M25 - M40 QVT-CLICK 53 Průchodkové rámečky IP54 Průchodkové desky IP54 IP54 KEL 183 / KEL 183-E / KTMB IP54 KEL-QTA 24 / KEL-QTA / KEL-QTA-B / KEL-QTA kulaté / KEL-QTE Průchodkové rámečky IP54 Průchodkové vložky IP54 KEL-JUMBO / KTF QT IP IP54 56 Nacvakávací patice IP54 Kartáčová kabelová průchodka IP54 KEL-SNAP 24 / KEL-SNAP 16 / KEL-SNAP / KEL-SNAP-B / KEL-SNAP 24-E / KEL-SNAP 24-MT KEL-BES 57 Dělené kabelové průchodky IP54 M20 - M80 Aplikace Rámečky KEL / Kabelové průchodky KVT KVT / KVT 80 / KVT-SNAP / KVT-W IP

8 až do KEL-U 24 Průchodkové rámečky ISO A Strana 166 V2A antikorozní KEL-U 24 s montážními šrouby z nerezové oceli V2A. KEL-U 24 jsou volitelně dostupné se závitovými pouzdry. Dělené vložky 1 Popis Typ Obj.č. Vložky KT Bal. malé velké Dělený průchodkový sytém pro zavádění konfekcionovaných kabelů s krytím IP54. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 2 do 35 mm. Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. Výřezy a vrtací rozteče pro KEL-U 24 jsou shodné s 24-pólovými průmyslovými konektory. Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů , KEL-U KEL-U KEL-U KEL-U , Velmi jednoduchá montáž Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odlehčení v tahu dle ČSN EN Odolnost proti vibracím ,80 KEL-U KEL-U Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu 36/ mm / viz strana mm Příslušenství Průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty KDR dna rozváděčů FP přírubové plechy MP vymezovací plechy

9 až do ISO A Strana 167 KEL-ER 24 Průchodkové rámečky V2A antikorozní KEL-ER s montážními šrouby z nerezové oceli V2A. KEL-ER jsou volitelně dostupné se závitovými pouzdry. Dělené vložky Typ Obj.č. Vložky KT Bal. Popis malé velké KEL-ER KEL-ER , Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP65. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 2 do 16 mm (KT 2-15) a od 16 do 35 mm (KT 16-34). Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. KEL-ER KEL-ER Výřezy a vrtací rozměry systému KEL-ER odpovídají normovaným rozměrům 24-pólových průmyslových konektorů. 5, KEL-ER KEL-ER ,80 Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odlehčení v tahu dle ČSN EN Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP65 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu 36/ mm / viz strana mm Příslušenství KT průchodkové vložky KEL-EMC stínicí lišty

10 až do KEL-U 16 Průchodkové rámečky ISO A Strana 166 V2A antikorozní Dělené vložky KEL-U 16 s montážními šrouby z nerezové oceli V2A. KEL-U 16 jsou volitelně dostupné se závitovými pouzdry. 1 Popis Typ Obj.č. Vložky KT Bal. malé velké Dělený průchodkový sytém pro zavádění konfekcionovaných kabelů s krytím IP54. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 2 do 35 mm. Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. Výřezy a vrtací rozteče pro KEL-U 16 jsou shodné s 16-pólovými průmyslovými konektory. Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů , KEL-U KEL-U KEL-U KEL-U , Velmi jednoduchá montáž Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odlehčení v tahu dle ČSN EN Odolnost proti vibracím ,8 KEL-U KEL-U Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu 36/46 86 mm / viz strana mm Příslušenství Průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty KDR dna rozváděčů FP přírubové plechy

11 až do ISO A Strana 167 KEL-ER 16 Průchodkové rámečky V2A antikorozní KEL-ER s montážními šrouby z nerezové oceli V2A. KEL-ER jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Vložky KT Bal. Popis malé velké KEL-ER KEL-ER , Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP65. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 2 do 16 mm (KT 2-15) a od 16 do 35 mm (KT 16-34). Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. KEL-ER KEL-ER Výřezy a vrtací rozměry systému KEL-ER odpovídají normovaným rozměrům 16-pólových průmyslových konektorů. 5, KEL-ER KEL-ER ,8 Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odlehčení v tahu dle ČSN EN Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP65 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu 36/46 86 mm / viz strana mm Příslušenství KT průchodkové vložky KEL-EMC stínicí lišty

12 až do KEL-U Průchodkové rámečky ISO A Strana 166 V2A antikorozní KEL-U s montážními šrouby z nerezové oceli V2A. KEL-U jsou volitelně dostupné se závitovými pouzdry. 1 Popis Typ Obj.č. Vložky KT Bal. malé velké Dělený průchodkový sytém pro zavádění konfekcionovaných kabelů s krytím IP54. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 2 do 35 mm. Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. Výřezy a vrtací rozteče pro KEL-U jsou shodné s -pólovými průmyslovými konektory. Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů ,8 98, ,3 83 KEL-U KEL-U KEL-U Velmi jednoduchá montáž Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odlehčení v tahu dle ČSN EN Odolnost proti vibracím ,8 KEL-U Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu 36/46 65 mm / viz strana mm Příslušenství Průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty

13 až do ISO A Strana 167 KEL-ER Průchodkové rámečky V2A antikorozní KEL-ER s montážními šrouby z nerezové oceli V2A. KEL-ER jsou volitelně dostupné se závitovými pouzdry. Dělené vložky Typ Obj.č. Vložky KT Bal. Popis malé velké 98,3 83 KEL-ER KEL-ER ,8 Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP65. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 2 do 16 mm (KT 2-15) a od 16 do 35 mm (KT 16-34). Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. KEL-ER KEL-ER ,8 98,3 83 Výřezy a vrtací rozměry systému KEL-ER odpovídají normovaným rozměrům -pólových průmyslových konektorů. Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odlehčení v tahu dle ČSN EN Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP65 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu 36/46 65 mm / viz strana mm Příslušenství KT průchodkové vložky KEL-EMC stínicí lišty

14 až do KEL-U-B Průchodkové rámečky ISO A Strana 166 V2A antikorozní Dělené vložky KEL-U-B s montážními šrouby z nerezové oceli V2A. KEL-U-B jsou volitelně dostupné se závitovými pouzdry. 1 Popis Typ Obj.č. Vložky KT Bal. malé velké Dělený průchodkový sytém pro zavádění konfekcionovaných kabelů s krytím IP54. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 2 do 35 mm. Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje ,8 72,8 58 KEL-U-B KEL-U-B Dělené průchodky KEL-U B jsou určeny pro standardní výřezy mm. 72,8 58 KEL-U-B KEL-U-B Velmi jednoduchá montáž Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odlehčení v tahu dle ČSN EN Odolnost proti vibracím 5,8 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm Příslušenství Průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty FP přírubové plechy

15 až do ISO A Strana 167 KEL-ER-B Průchodkové rámečky V2A antikorozní KEL-ER s montážními šrouby z nerezové oceli V2A. KEL-ER jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Vložky KT Bal. Popis malé velké KEL-ER-B KEL-ER-B ,8 72,8 58 Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP65. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 2 do 16 mm (KT 2-15) a od 16 do 35 mm (KT 16-34). Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. KEL-ER-B ,8 58 Dělené průchodkové rámečky KEL-ER-B jsou určeny pro standardní výřezy mm. KEL-ER-B ,8 Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odlehčení v tahu dle ČSN EN Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP65 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm Příslušenství KT průchodkové vložky KEL-EMC stínicí lišty

16 až do KEL-E Průchodkové rámečky ISO A Strana 168 V2A antikorozní KEL-E s montážními šrouby z nerezové oceli V2A. KEL-E jsou volitelně dostupné se závitovými pouzdry. 1 Popis Typ Obj.č. Výřez Vložky KT Bal. [mm] malé velké 72,8 58 KEL-E Kompaktní průchodkové rámečky KEL-E jsou navrženy pro aplikace s omezeným prostorem. Je možné zavádět kabely a hadice o vnějším průměru do 17 mm. 39, ,5 5,80 KEL-E2 se šrouby V2A ,3 83 KEL-E Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Kompaktní rozměry Vhodné pro konektory D-SUB Odlehčení tahu dle ČSN EN Odolnost proti vibracím 39, , ,80 KEL-E3 se šrouby V2A KEL-E , ,5 5,80 KEL-E4 se šrouby V2A Třída hořlavosti Stupeň krytí Teplota Vlastnosti Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu 17 mm 39, , ,80 KEL-E KEL-E5 se šrouby V2A Příslušenství průchodkové vložky KEL-EMC stínicí lišty

17 až do ISO A Strana 169 KEL-ER-E Průchodkové rámečky V2A antikorozní KEL-ER s montážními šrouby z nerezové oceli V2A. KEL-ER jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Výřez Vložky KT Bal. Popis [mm] malé velké KEL-ER-E ,8 58 KEL-ER-E , ,5 5,80 Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP65. Kompaktní průchodkové rámečky KEL-ER-E jsou navrženy pro aplikace s omezeným prostorem. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 2 do 16 mm (KT 2-15). KEL-ER-E KEL-ER-E , ,5 98,3 83 5,80 Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. KEL-ER-E KEL-ER-E , , ,80 Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Kompaktní rozměry Vhodné pro konektory D-SUB Odlehčení tahu dle ČSN EN Odolnost proti vibracím KEL-ER-E KEL-ER-E , , ,80 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP65 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu 17 mm Příslušenství KT průchodkové vložky KEL-EMC stínicí lišty

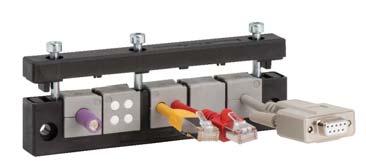

18 až do KEL 24 Průchodkové rámečky ISO A Strana 170 V2A antikorozní KEL 24 s montážními šrouby z nerezové oceli V2A. KEL 24 jsou volitelně dostupné se závitovými pouzdry. 1 Popis Typ Obj.č. Vložky KT Bal. malé velké Výřezy a vrtací rozměry pro KEL 24 jsou shodné s 24-pólovými průmyslovými konektory. Průchodková vložka odpovídajícího průměru se osadí kabelem a zavede se do drážek průchodkového rámečku , KEL KEL Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů KEL KEL , Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odlehčení tahu dle ČSN EN Odolnost proti vibracím ,80 KEL KEL KEL Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu 36/ mm / viz strana mm ,80 KEL Příslušenství Průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty KDR dna rozváděčů FP přírubové plechy MP vymezovací plechy

19 až do ISO A Strana 170 KEL 16 Průchodkové rámečky V2A antikorozní Dělené vložky KEL 16 s montážními šrouby z nerezové oceli V2A. KEL 16 jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Vložky KT Bal. Popis malé velké KEL KEL KEL , Výřezy a vrtací rozměry pro KEL 16 jsou shodné s 16-pólovými průmyslovými konektory. Průchodková vložka odpovídajícího průměru se osadí kabelem a zavede se do drážek průchodkového rámečku. Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů. KEL KEL KEL ,8 5, Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odlehčení tahu dle ČSN EN Odolnost proti vibracím KEL KEL ,8 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu 36/46 86 mm / viz strana mm Příslušenství Průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty KDR dna rozváděčů FP přírubové plechy

20 až do KEL Průchodkové rámečky ISO A Strana 170 V2A antikorozní Dělené vložky KEL s montážními šrouby z nerezové oceli V2A. KEL jsou volitelně dostupné se závitovými pouzdry. 1 Popis Typ Obj.č. Vložky KT Bal. malé velké 98,3 83 Výřezy a vrtací rozměry pro KEL jsou shodné s -pólovými průmyslovými konektory KEL Průchodková vložka odpovídajícího průměru se osadí kabelem a zavede se do drážek průchodkového rámečku. 5,8 KEL Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů. 98,3 83 Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odlehčení tahu dle ČSN EN Odolnost proti vibracím ,8 KEL KEL Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Příslušenství Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu 36/46 65 mm / viz strana mm Průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty

21 až do ISO A Strana 170 KEL-B Průchodkové rámečky V2A antikorozní Dělené vložky KEL-B s montážními šrouby z nerezové oceli V2A. KEL-B jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Vložky KT Bal. Popis malé velké KEL-B ,8 58 Dělené průchodkové rámečky KEL-B jsou určeny pro standardní výřezy mm. KEL-B ,8 Průchodková vložka odpovídajícího průměru se osadí kabelem a zavede se do drážek průchodkového rámečku. 72,8 58 Je možné zavádět kabely a hadice o vnějším průměru do 35 mm. KEL-B KEL-B ,8 Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Kompaktní rozměry Malé výřezy a vysoká hustota montáže Odlehčení tahu dle ČSN EN Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm Příslušenství Průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty FP přírubové plechy

22 KEL 24-E Průchodkové rámečky ISO A Strana 171 V2A antikorozní KEL 24-E s montážními šrouby z nerezové oceli V2A. KEL24-E jsou volitelně dostupné se závitovými pouzdry. 1 Popis Typ Obj.č. Vložky KT Bal. malé velké 32,5 5,8 KEL E Průchodkové rámečky KEL 24-E nabízí možnost zavést velké množství kabelů a hadic. 83, KEL E Rozšířením rámečku KEL 24 o přídavnou lištu vznikl systém schopný pojmout až 60 konfekcionovaných kabelů ,5 5,8 KEL E , KEL E Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Zvýšená hustota montáže Odlehčení tahu dle ČSN EN Odolnost proti vibracím 83, , ,8 KEL 24 9-E KEL 24 9-E Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm 83, , ,8 KEL 24 -E KEL 24 -E Příslušenství KEL-SNAP nacvakávací patice Průchodkové vložky KEL-EMC stínicí lišty

23 ISO A Strana 171 KEL 24-MT Průchodkové rámečky V2A antikorozní KEL 24-MT s montážními šrouby z nerezové oceli V2A. KEL 24-MT jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Vložky KT Bal. Popis malé velké KEL MT KEL MT ,8 Průchodkové rámečky KEL 24-MT jsou navrženy pro aplikace s velkým počtem kabelů. Rozšířením rámečku KEL 24 o přídavnou lištu vznikl systém schopný pojmout až 80 konfekcionovaných kabelů. 5,8 KEL MT KEL MT KEL MT Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Zvýšená hustota montáže Odlehčení tahu dle ČSN EN Odolnost proti vibracím KEL MT KEL MT KEL MT , , ,8 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Příslušenství Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm KEL 24 8-MT KEL 24 8-MT KEL-SNAP nacvakávací patice Průchodkové vložky KEL-EMC stínicí lišty

24 KEL 24-2MT Průchodkové rámečky ISO A Strana 171 V2A antikorozní KEL 24-2MT s montážními šrouby z nerezové oceli V2A. KEL 24-2MT jsou volitelně dostupné se závitovými pouzdry. 1 Popis Typ Obj.č. Vložky KT Bal. malé velké 5,8 KEL MT Průchodkové rámečky KEL 24-2MT jsou navrženy pro aplikace s velkým počtem kabelů. Rozšířením rámečku KEL 24 o přídavné lišty vznikl systém schopný pojmout až 120 konfekcionovaných kabelů KEL MT , KEL MT KEL MT Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Zvýšená hustota montáže Odlehčení tahu dle ČSN EN Odolnost proti vibracím , KEL MT KEL MT Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm , KEL MT KEL MT Příslušenství 5, Průchodkové vložky KEL-EMC stínicí lišty KEL MT KEL MT

25 ISO A Strana 172 KEL 16-E Průchodkové rámečky V2A antikorozní KEL 16-E s montážními šrouby z nerezové oceli V2A. KEL16-E jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Vložky KT Bal. Popis malé velké KEL E ,8 KEL E , Průchodkové rámečky KEL 16-E nabízí možnost zavést velké množství kabelů a hadic. Rozšířením rámečku KEL 16 o přídavnou lištu vznikl systém schopný pojmout až 48 tenkých konfekcionovaných kabelů. 83,5 5,8 KEL 16 6-E KEL 16 6-E Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Zvýšená hustota montáže Odlehčení tahu dle ČSN EN Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu mm 17 mm Příslušenství Průchodkové vložky KEL-EMC stínicí lišty

26 KEL 16-MT Průchodkové rámečky ISO A Strana 172 V2A antikorozní KEL 16-MT s montážními šrouby z nerezové oceli V2A. KEL 16-MT jsou volitelně dostupné se závitovými pouzdry. 1 Popis Typ Obj.č. Vložky KT Bal. malé velké Průchodkové rámečky KEL 16-MT jsou navrženy pro aplikace s velkým počtem kabelů. Rozšířením rámečku KEL 16 o přídavnou lištu vznikl systém schopný pojmout až 64 tenkých konfekcionovaných kabelů ,8 KEL MT KEL MT KEL 16 -MT Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Zvýšená hustota montáže Odlehčení tahu dle ČSN EN Odolnost proti vibracím , KEL 16 -MT KEL 16 4-MT Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu mm 17 mm ,8 KEL 16 4-MT Příslušenství Průchodkové vložky KEL-EMC stínicí lišty

27 ISO A Strana 172 KEL 16-2MT Průchodkové rámečky V2A antikorozní KEL 16-2MT s montážními šrouby z nerezové oceli V2A. KEL 16-2MT jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Vložky KT Bal. Popis malé velké KEL MT KEL MT KEL MT , Průchodkové rámečky KEL 16-2MT jsou navrženy pro aplikace s velkým počtem kabelů. Rozšířením rámečku KEL 16 o přídavné lišty vznikl systém schopný pojmout až 96 tenkých konfekcionovaných kabelů. KEL MT KEL MT KEL MT , Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Zvýšená hustota montáže Odlehčení tahu dle ČSN EN Odolnost proti vibracím 5,8 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu mm 17 mm Příslušenství průchodkové vložky KEL-EMC stínicí lišty

28 KEL-FG A Přírubové rámečky ISO A Dělené vložky 1 Popis Typ Obj.č. Vložky KT Bal. malé velké 129,7 KEL-FG A Typová řada KEL-FG umožňuje zavedení, utěsnění a odlehčení tahu kabelů a hadic v úhlu 90 k rozváděči. 57,50 17,50 KEL-FG A Je možné zavádět kabely a hadice o vnějším průměru do 35 mm ,72 KEL-FG A Zavádění kabelů s chráněným 90 ohybem Zachování záruky konfekcionovaných kabelů Ochrana proti stříkající vodě Mechanická ochrana kabelů Odlehčení tahu dle ČSN EN Odolnost proti vibracím 57, ,7 17,50 KEL-FG A KEL-FG A ,50 17,50 KEL-FG A Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm, viz strana Příslušenství 5, Průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty , ,

29 ISO A KEL-FG B Přírubové rámečky V2A antikorozní KEL-FG s montážními šrouby z nerezové oceli V2A. KEL-FG jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Vložky KT Bal. Popis malé velké KEL-FG B ,2 KEL-FG B ,50 Typová řada KEL-FG umožňuje zavedení, utěsnění a odlehčení tahu kabelů a hadic v úhlu 90 k rozváděči. 79,50 Je možné zavádět kabely a hadice o vnějším průměru do 35 mm. KEL-FG B KEL-FG B ,50 62,2 79,50 5,50 79,50 62,50 80 Zavádění kabelů s chráněným 90 ohybem Zachování záruky konfekcionovaných kabelů Ochrana proti stříkající vodě Mechanická ochrana kabelů Odlehčení tahu dle ČSN EN Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Příslušenství Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm, viz strana ,50 56, Průchodkové vložky KEL-EMC stínicí lišty

30 KEL-FL Průchodkové rámečky ISO A Strana Popis Typ Obj.č. Výřez Vložky Bal. [mm] KT FT 5,8 26, ,5 KEL-FL A KT 1 FT-1 Typová řada KEL-FL umožňuje jednoduché, rychlé a flexibilní zavádění plochých kabelů. Pro utěsnění se požívají průchodkové vložky KT a FT. Inovativní konstrukce průchodkových vložek poskytuje velkou toleranci v rozměrech kabelů. 5,8 5, , , , ,5 39, ,5 39,5 KEL-FL B KEL-FL C KT 1 FT-2 1 KT 1 FT-1 5, ,5 39,5 KEL-FL D KT 1 FT-3 Zavádění plochých kabelů současně s konfekcionovanými jedním rámečkem KEL Prostorově nenáročné, kompaktní provedení 5,8 5, , ,5 39,5 39,5 KEL-FL E KEL-FL F KT 1 FT-2 0 KT 2 FT-1 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Příslušenství Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu Viz strana mm 5,8 5,8 5, ,5 39, , ,5 39,5 39,5 KEL-FL G KEL-FL H KEL-FL I KT 1 FT-1 2 KT 1 FT-2 1 KT 2 FT-1 KT malé průchodkové vložky KTMB/KT-DPF malé průchodkové vložky FT ploché průchodkové vložky KEL-EMC stínicí lišty ,8 5, , ,5 39,5 39,5 KEL-FL J KEL-FL K KT 1 FT-1 1 FT-1 1 FT-2 5,8 26, ,5 KEL-FL L FT

31 ISO A FT Ploché průchodkové vložky Typ Obj.č. Rozsah průměrů Bal. Popis šedá FT Záslepka 5 FT-1 A 462 FT-1 B FT-1 C Šířka: mm Tloušťka: mm Šířka: mm Tloušťka: mm Šířka: mm Tloušťka: mm Ploché průchodkové vložky FT slouží pro zavádění plochých kabelů. Kompletují se s průchodkovými rámečky KEL-FL. Inovativní konstrukce průchodkových vložek poskytuje velkou toleranci v rozměrech kabelů. FT-1 E Šířka: mm Tloušťka: mm 5 FT-1 F Šířka: mm Tloušťka: mm 5 Zavádění plochých kabelů různých velikostí FT Záslepka 5 FT-2 A FT-2 B Šířka: mm Tloušťka: mm Šířka: mm Tloušťka: mm 5 5 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu FT-2 C Šířka: mm Tloušťka: mm 5 Vhodné pro FT-2 F Šířka: mm Tloušťka: mm 5 KEL-FL průchodkové rámečky 30 FT-2 G Šířka: mm Tloušťka: 5-6 mm 5 FT Záslepka 5 FT-3 A Šířka: mm Tloušťka: mm 5 FT Záslepka 5 FT-4 A Šířka: mm Tloušťka: mm

32 až do KEL 183 KEL 183-E Průchodkové rámečky ISO A Strana Popis Typ Obj.č. Vložky KT Bal. KT 183 KT velké KEL Průchodkových systém KEL 183 umožňuje zavádění kabelů a hadic až do průměru 75 mm a utěsnění dle IP54. KEL Pro kabely do průměru 35 mm je možné použít dělené průchodkové vložky KT. Pomocí dělitelných kabelových vložek je možné zavádět konfekcionované kabely KEL Pro silné kabely s vnějším průměrem až 75 mm byly vyvinuty vložky KTMB, určené do průchodek KEL 183. Nejsou dělitelné, kabely se protahují předlisovaným otvorem. KEL KEL Zavádění kabelů až do průměru 75 mm Zavádění neohybných kabelů a kabelových svazků Jednoduché a rychlé dodatečné úpravy KEL Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu Viz strana mm KEL 183-E KEL 183-E Příslušenství KEL 183-E KT malé 1 KTMB průchodkové vložky Průchodkové vložky KEL 183-E KT malé 1 32

33 až do ISO A KTMB 183 Průchodkové vložky pro KEL 183 Typ Obj.č. Rozsah průměrů Bal. šedá KTMB-O 414 Záslepka 1 KTMB-P mm 1 Průchodkové vložky KTMB-P až KTMB-S se používají pro zavádění kabelů a hadic až do průměru 75 mm. Kompletují se s průchodkovými rámečky KEL 183. KTMB-Q mm 1 KTMB-R mm 1 Tyto flexibilní vložky nejsou dělitelné, kabely se protahují předlisovaným otvorem. Zaslepovací vložka KTMB-O je uzavřená, ale je možné ji po vyříznutí perforované membrány použít pro kabely s vnějším průměrem až 55 mm (perforace je odstupňovaná po mm). KTMB-S mm 1 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu Vhodné pro KEL 183 průchodkové rámečky

34 až do KEL-JUMBO Průchodkové rámečky ISO A Strana 175 V2A antikorozní KEL-JUMBO s montážními šrouby z nerezové oceli V2A. 1 Popis Typ Obj.č. Rozměry Bal. d š v [mm] 1 56,50 KEL-JUMBO Průchodkový systém KEL-JUMBO umožňuje zavádění kabelů a hadic až do průměru 65 mm. Inovativní vložka s pružnou membránou umožňuje zavádění šikmo vedoucích kabelů ,50 KEL-JUMBO Výřezy doporučujeme kruhové, s průměrem o % větším než je průměr kabelu ,50 7 KEL-JUMBO ,50 KEL-JUMBO Zavádění kabelů až do průměru 65 mm Kabely mohou procházet průchodkou i šikmo Jednoduché a rychlé dodatečné úpravy Odlehčení tahu dle ČSN EN Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54-40 C až C (staticky) Bez halogenu, bez silikonu Kulaté, o 15 % větší než průměr kabelu 35 mm Příslušenství KTF průchodkové vložky KDR-ESR dna rozváděčů KDR2 dna rozváděčů MP vymezovací plechy

35 až do ISO A KTF Průchodkové vložky pro KEL-JUMBO KT velké KTA KTF Typ Obj.č. Rozsah průměrů Bal. šedá KTF Záslepka 1 KTA Redukce na velké KT vložky 1 Průchodkové vložky KTF se používají pro zavádění kabelů a hadic až do průměru 65 mm. KTF mm 1 KTF mm 1 Kompletují se s průchodkovými rámečky KEL-JUMBO. Redukce KTA umožňuje vložit do velkého rámečku průchodkovou vložku KT a upevnit zde kabely malého průměru. KTF mm 1 KTF mm 1 KTF mm 1 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu KTF mm 1 KTF mm 1 KTF mm 1 Vhodné pro KEL-JUMBO průchodkové rámečky Příslušenství KT průchodkové vložky

36 až do KEL-SNAP Nacvakávací patice Integrované obvodové těsnění (IP54) Zaslepovací desky BPK-SNAP, viz strana Popis Typ Obj.č. Vhodné Výřez Bal. pro [mm] Nacvakávací patice KEL-SNAP umožňuje rychlou montáž průchodkových rámečků KEL / KEL-U / KEL-QUICK bez použití nářadí KEL-SNAP-B KEL-B KEL-U-B KEL-QUICK-B Výrobci rozváděčů mohou namontovat nacvakávací rámeček KEL-SNAP již při výrobě rozváděče, aby se zjednodušila a zkrátila pozdější montáž u výrobce strojů. 5,5 Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů KEL-SNAP KEL KEL-U ,5 Montáž a demontáž osazeného průchodkového rámečku probíhá bez použití nářadí Výřezy a vrtací otvory odpovídají KEL rámečkům (vyjma KEL-SNAP-B4) Součástí patice je i odpovídající těsnění Osazuje se celý kabelový svazek najednou KEL-SNAP KEL 16 KEL-U 16 KEL-QUICK ,5 36

37 až do KEL-SNAP Nacvakávací patice , ,50 71, , Typ Obj.č. Vhodné Výřez Bal. Popis pro [mm] KEL-SNAP KEL 24 KEL-U 24 KEL-FG A KEL-QUICK Třída hořlavosti Stupeň krytí Teplota Vlastnosti Vrtací rozměry Polyamid (PA) UL94-V0, samozhášivý IP54 (certifikováno dle ČSN EN 60529) - 40 C až C (staticky) Bez halogenu, bez silikonu Viz strana Příslušenství KEL-SNAP 24-E KEL 24-E KEL průchodkové rámečky KEL-U průchodkové rámečky KEL-QUICK průchodkové rámečky MP vymezovací plechy BPK-SNAP zaslepovací desky KEL-SNAP 24-MT KEL 24-MT ,5 37

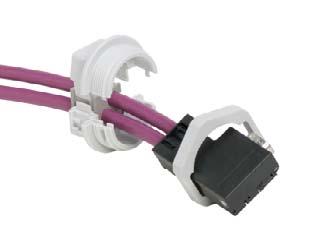

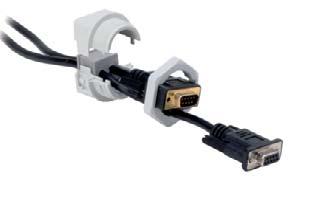

38 až do KVT Dělené kabelové průchodky 1 Popis Typ Obj.č. Vložky KT Závit Bal. malé velké Délka závitu Dělené kabelové průchodky KVT umožňují zavedení konfekcionovaných kabelů nebo hotových svazků KVT 20** M Délka: 14 mm Polyamidová matice je součástí dodávky. Pro závádění kabelů s konektory SUB-D či PROFIBUS do dělených průchodek KVT jsou navrženy speciální matice. M20x1, KVT 25** M Délka: 14 mm Matice M25x1,5 K dodání jsou samostatné šestihranné matice s výřezy pro zavádění standardních konektorů. Výřezy matic jsou uvedeny na straně KVT M Délka: 14 mm 35 M32x1,5 KVT 32 + KGM-SUB-D M Délka: 14 mm KGM-SUB-D9 k zavádění konektorů SUB-D9 (Potřebný výřez: 36 mm, Bal.: ) Obj.č. 455 Obj.č. 456 KGM-PB k zavádění konektorů PROFIBUS a DVI (Potřebný výřez: 42 mm, Bal.: ) Obj.č. 457 Obj.č. 459 KVT M Délka: 14 mm KGM-SUB-D25 k zavádění konektorů SUB-D25 (Potřebný výřez: 50 mm, Bal.: ) Obj.č. 458 Obj.č. 451 KVT 40 + KGM-PB M Délka: 14 mm * Platí pouze pro šedé provedení ** Max. průměr kabelu 15 mm 38

39 až do KVT Dělené kabelové průchodky 1.1 Typ Obj.č. Vložky KT Závit Bal. Popis malé velké Délka závitu KVT 50 2 KVT KGM-SUB-D M Délka: 14 mm M Délka: 14 mm 5 5 Zavádění konfekcionovaných kabelů Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Standardní metrické výřezy Polyamidová matice je součástí dodávky KVT M Délka: 14 mm 5 70, KVT M Délka: 14 mm 5 M63x1,5 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polykarbonát (PC) šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 30 C až + 0 C (staticky) Bez halogenu, bez silikonu Standardní metrické Příslušenství Průchodkové vložky KVT-EMC stínicí pásky KGM matice * Platí pouze pro šedé provedení 39

40 až do KVT 80 Dělené kabelové průchodky Strana Popis Typ Obj.č. Vložky KT Bal. malé velké 0 Dělené kabelové průchodky KVT 80 umožňují zavádět konfekcionované kabely do elektrických zařízení. Po sestavení pomocí přiložených šroubů poskytuje dvoudílná průchodka dostatečné utěsnení i odlehčení v tahu. 78,2 KVT Dělené průchodky KVT 80 jsou určeny pro montáž do zdí od 1.5 do mm tloušťky. Zavádění konfekcionovaných kabelů Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odlehčení tahu dle ČSN EN Snadná a rychlá montáž z přední strany 0 78,2 KVT Poznámka Při montáži KVT 80 na tenký plech jsou doporučeny následují hodnoty krouticího momentu: plechy 1.5 mm = 1 Nm plechy od 2 mm = 1.5 Nm Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polykarbonát (PC) šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 30 C až + 0 C (staticky) Bez halogenu, bez silikonu Průměr 80 mm Příslušenství Průchodkové vložky * Platí pouze pro šedé provedení

41 KVT-SNAP Nacvakávací dělené průchodky Typ Obj.č. Vložky KT Závit Bal. Popis malé velké Délka závitu KVT-SNAP M Délka: 11 mm Nacvakávací kabelové průchodky KVT-SNAP umožňují rychlé zavedení konfekcionovaných kabelů nebo hotových svazků. Kabely mohou být bez použití nářadí zavedeny do zařízení se silnými stěnami (> 5 mm) jako např. litinové skříně. KVT-SNAP M Délka: 11 mm Montáž KVT-SNAP M Délka: 11 mm 5 SNAP patice se zašroubuje do závitu ve stěně zařízení (případně se upevní maticí) Dělená průchodka KVT-SNAP se osadí kabely a bez použití nástrojů se nacvakne do patice KVT-SNAP KGM 32 KGM 40 KGM M Délka: 11 mm PA M PA M PA M SW50 M40x1,5 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Příslušenství Průchodkové vložky KVT-EMC stínicí pásky KGM matice Polykarbonát (PC) šedá (blízká RAL 7035) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 30 C až + 0 C (staticky) Bez halogenu, bez silikonu Standardní metrické

42 KVT-W90 Přírubové dělené průchodky 1 Popis Typ Obj.č. Vložky KT Závit Bal. s maticí malé velké Délka závitu Přírubové kabelové průchodky KVT-W90 umožňují zavedení konfekcionovaných kabelů nebo hotových svazků v úhlu 90 k rozváděči. KVT 32-W M Délka: 11.5 mm Ideální pro upevnění kabelových chrániček s velkým množstvím malých vodičů. K dispozici je řada vložek různých průměrů. Polyamidová matice je součástí dodávky. GMT M Zavádění kabelů s chráněným 90 ohybem Použití pro konfekcionované kabely i kabelové chráničky Zachování záruky konfekcionovaných kabelů Standardní metrické výřezy 14,50 46,50 62 M50x1,5 KVT 50 4-W M Délka: 11.5 mm 5 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polykarbonát (PC) šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent (certifikováno dle ČSN EN 60529) - 30 C až + 0 C (staticky) Bez halogenu, bez silikonu Standardní metrické 14,5 46,5 62 M50 x1, KVT 50 1-W M Délka: 11.5 mm 5 Příslušenství 61 Průchodkové vložky KVT-EMC stínicí pásky KGM matice GMT M * Platí pouze pro šedé provedení 42

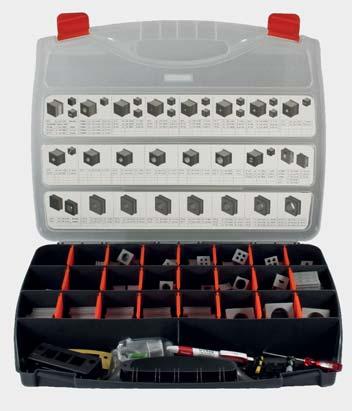

43 KT ServiceBox Servisní kufřík pro průchodkové vložky Servisní kufřík pro průchodkové vložky Praktický - Vše po ruce! Servisní kufřík vhodný pro montáž, servisní zásahy i vývoj prototypů. Se servisním kufříkem KT máte neustále požadované průchodkové vložky k dispozici, jejich výběr pak ulehčí přiložená měřicí šablona. Obj.č Obsah* KMS Šablony S šablonou (materiál: nerezová ocel V2A) je možné určit správnou velikost vložky pro daný kabel. Šablona obsahuje škálu průměrů do 20 mm Malé průchodkové vložky: KT pro průměry 2-17 mm BTK záslepka KTMB flexibilní vložky KT-DPF flexibilní vložky KT-ASI sběrnicové vložky Velké průchodkové vložky: KT pro průměry mm BTG záslepka / ATG redukce KTMB flexibilní vložky KT-DPF flexibilní vložky Příslušenství: Průchodkové rámečky KEL Dělená průchodka KVT Odlehčovací lišta KZL Měřicí šablona * Změny vyhrazeny Po zjištění průměru lze snadno vybrat odpovídající vložku Šablonu je možné objednat samostatně. Obj.č

44 až do až do KT Průchodkové vložky malé ISO A Popis Typ Obj.č. Obj.č. Rozsah průměrů Bal. šedá černá Malé průchodkové vložky KT se používají v následujících průchodkových systémech: KEL-U/KEL-ER/KEL (8-34) KVT (38-42) Touto řadou je možné zavádět kabely a hadice o vnějším průměru od 2 do 17 mm. BTK BTK Záslepka KT mm KT mm KT mm KT mm KT mm KT KT mm KT mm Montáž Při montáži je nutné dbát na to, aby hladká strana vložky směřovala ke středu průchodkového rámečku. KT šedá KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT oval KTs mm Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý KT jednoduché: až IP65 (při použití s řadoou KEL-ER) KT speciální/záslepky: IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu KT S1 KTs mm KT oval cca 8 4 mm KT černá KT tele KT S Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-HB KT jednoduché: až IP65 (při použití s řadoou KEL-ER) KT speciální/záslepky: IP54-30 C až + 90 C (staticky) Vyšší chemická odolnost KT tele1 KT tele2 KT tele Telefonní kabel KT tele KT tele Datový kabel RJ12 Datový kabel RJ / RJ45 Příslušenství ST ucpávky * Platí pouze pro šedé provedení

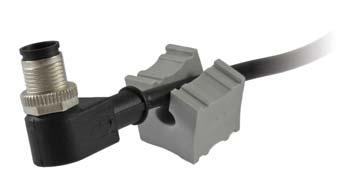

45 až do ISO A KT Průchodkové vložky malé Typ Obj.č. Obj.č. Rozsah průměrů Bal. Popis šedá černá KT ø 2 mm KT ø 3 mm KT 2 KT ø 4 mm KT ø 5 mm KT ø 6 mm KT ø 7 mm KT ø 8 mm Malé průchodkové vložky KT se používají v následujících průchodkových systémech: KEL-U/KEL-ER/KEL (8-34) KVT (38-42) Touto řadou je možné zavádět kabely a hadice o vnějším průměru od 2 do 17 mm. KT 4 KT ø 2 mm KT ø 3 mm KT ø 4 mm KT ø 5 mm KT ø 6 mm Montáž Při montáži je nutné dbát na to, aby hladká strana vložky směřovala ke středu průchodkového rámečku. KT ASI2 rl KT šedá KT-ASI ASI kabel KT-ASI2 rl ASI kabel KT-ASI2 ll ASI kabel KT ASI2 ll Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý KT kulaté, multi: IP54 KT speciální, multi: IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu KT černá Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-HB KT kulaté, multi: IP54 KT speciální, multi: IP54-30 C až + 90 C (staticky) Vyšší chemická odolnost Příslušenství ST ucpávky 49 * Platí pouze pro šedé provedení 45

46 až do až do KT Průchodkové vložky velké ISO A 41,5 41, ,5 KT-DPF / KTMB velké KTMB velké 1 Popis Typ Obj.č. Obj.č. Rozsah průměrů Bal. šedá černá ATG ATG Redukce Velké průchodkové vložky KT se používají v následujících průchodkových systémech: KEL-U/KEL-ER/KEL (8-34) KVT (38-42) Touto řadou je možné zavádět kabely a hadice o vnějším průměru od 16 do 35 mm. Redukce ATG umožňuje vložit malou průchodkovou vložku na místo velké a upevnit zde kabely již od vnějšího průměru 2 mm. BTG BTG Záslepka případně 5-20 mm KT mm KT šedá KT mm KT 28 KT mm Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý KT jednoduché: až IP65 (při použití s řadoou KEL-ER) ATG/BTG: IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu KT mm KT mm KT mm KT mm KT mm KT černá KT mm KT mm Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-HB KT jednoduché: až IP65 (při použití s řadoou KEL-ER) ATG/BTG: IP54-30 C až + 90 C (staticky) Vyšší chemická odolnost KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm * Platí pouze pro šedé provedení 46

47 až do KT-DPF KTMB Flexibilní průchodkové vložky KT-DPF / KTMB malé KT-DPF-B Typ Obj.č. Velikost Rozsah průměrů Bal. Popis KT KT-DPF-A KT-DPF-B KT-DPF-C KT malé 3-12 mm KT velké 4-18 mm KT velké mm KT-DPF-A Flexibilní vložky KT-DPF / KTMB mají rozšířený rozsah průměrů. Jsou vhodné pro vývoj a montáž, kde nejsou přesně známé vnější průměry zaváděných kabelů. Vložky KT-DPF / KTMB nejsou dělené a nejsou tudíž vhodné pro zavádění konfekcionovaných kabelů. Řezání KT-DPF před zaváděním kabelu: Uřízněte na průměru o 20% menším než požadovaný průměr kabelu. KTMB-A KT malé mm KTMB-B KT malé mm KTMB-C KT malé mm KTMB-D KT malé mm KT-DPF-C KTMB-D šedá Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu černá KTMB-E KT malé mm KTMB-G KT velké mm Řez vložkou KTMB Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-HB IP54-30 C až + 90 C (staticky) Vyšší chemická odolnost KTMB-H KT velké mm KTMB-I KT velké mm KTMB-J KT velké mm KTMB-I KMS Šablony Pomocí šablony je možné vybrat odpovídající průchodkovou vložku. KTMB-K KT velké mm Pomocí šablony se změří skutečný průměr zaváděného kabelu Dle naměřených údajů se vybere či ověří správná průchodková vložka * Platí pouze pro šedé provedení KTMB-K Obj.č

48 až do DT Průchodkové vložky 1 Popis Typ Obj.č. Počet Bal. kabelů 41,5 Průchodkové vložky řady DT slouží k zavádění nekonfekcionovaných kabelů a vyznačují se velmi vysokou hustotou montáže. 40,5 DT max. 6.5 mm 2 max mm Je možné je aplikovat všude tam, kde lze použít KT průchodkové vložky velké: 41,5 KEL-U/KEL-ER/KEL (8-34) KVT (38-42) 40,5 DT max. 7.1 mm 41,5 40,5 DT max. 6.5 mm 3 max. 9.5 mm 3 max mm Je možno zavádět konfekcionované a standardní kabely jedním průchodkovým rámečkem Vysoká hustota montáže Možnost přípravy kabelových svazků mimo rozváděč 40,5 41,5 DT max. 9.5 mm Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu Příslušenství ST ucpávky 76 48

49 až do ST Ucpávky pro průchodkové vložky Typ Obj.č. Průměr Délka Bal. Popis P D ST mm 25 mm 25 P ST mm 25 mm 25 ST mm 25 mm 25 ST mm 25 mm 25 D Ucpávky se používají pro zaslepení neosazených průchodkových vložek KT a QT. Vhodné pro zaslepení průchodky po odstranění kabelu. ST mm 25 mm 25 ST mm 25 mm 25 ST mm 20 mm 25 ST mm 20 mm 25 Zaslepení nepotřebných otvorů ST mm 20 mm 25 ST mm 20 mm 25 ST mm 20 mm 25 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Polyamid (PA), bílý UL94-V0, samozhášivý Úroveň krytí zůstává dle průchodky - 40 C až C Bez halogenu, bez silikonu ST mm 20 mm 25 ST mm 20 mm 25 ST mm 20 mm 25 Vhodné pro KT průchodkové vložky QT průchodkové vložky ST mm 20 mm 25 ST mm 20 mm 25 ST ASI mm 25 Ucpávka pro KEL se závitovými pouzdry mm 4 mm

50 KEL-QUICK Průchodkové rámečky 1 Popis Typ Obj.č. Výřez Vložky Bal. [mm] Průchodkový systém KEL-QUICK je velmi kompaktní řešení pro zavádění konfekcionovaných kabelů KEL-QUICK QT Průchodkové vložky QT se i s kabely zatlačí do drážek děleného rámečku, který se bez použití nástrojů sestaví jednoduchým stiknutím. 5, Rychlá kompletace průchodkového rámečku bez použití nástrojů Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita ,5 KEL-QUICK QT KEL-QUICK QT 5,5 50

51 KEL-QUICK Průchodkové rámečky Popis Typ Obj.č. Výřez Vložky Bal. [mm] ,5 KEL-QUICK QT Třída hořlavosti Stupeň krytí Teplota Vlastnosti Vrtací rozměry Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu Viz strana mm Příslušenství ,5 KEL-QUICK-B QT QT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty FP přírubové plechy KEL-QUICK-B QT 5,5 51

52 QVT Dělené kabelové průchodky 1 Popis Typ Obj.č. Vložky Závit Bal. Délka závitu Dělené kabelové průchodky QVT umožňují zavedení konfekcionovaných kabelů nebo hotových svazků. QVT 16* QT M Délka: 13 mm Kompaktní provedení průchodek QVT je vhodné pro stroje, rozváděče a zařízení s limitovaným prostorem. M16x1,5 QVT QT M Délka: 13 mm Kompaktní ploché provedení Zavádění konfekcionovaných kabelů Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Standardní metrické výřezy Matice je součástí dodávky QVT QT M Délka: 13 mm Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Příslušenství Polykarbonát (PC) šedá (blízká RAL 7035) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 30 C až + 0 C (staticky) Bez halogenu, bez silikonu Standardní metrické QVT QT QVT QT M Délka: 13 mm M Délka: 13 mm QT průchodkové vložky KVT-EMC stínicí pásky KGM matice QVT QT M Délka: 13 mm * Max. průměr kabelu mm 52

53 QVT-CLICK Dělené kabelové průchodky nacvakávací Typ Obj.č. Vložky Výřezy* Bal. Popis QVT-CLICK QT Ø 25.5 mm Dělené kabelové průchodky QVT-CLICK umožňují zavádět do elektrických zařízení konfekcionované kabely nebo hotové svazky. Ve srovnání s klasickými průchodkami odpadá veškeré šroubování. Průchodky se po sestavení jednoduše zacvaknou do připraveného výřezu. QVT-CLICK QT Ø 32.5 mm Pro zavádění a vyjímání je určen montážní nástroj QVT-CLICK Tool. Obj.č (Bal.: 1) QVT-CLICK QT Ø 40.5mm Kompaktní ploché provedení Zavádění konfekcionovaných kabelů Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Pro plechy tl mm Snadná a rychlá montáž z přední strany QVT-CLICK Tool Montážní nástroj 1 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Polykarbonát (PC) šedá (blízká RAL 7035) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 30 C až + 0 C (staticky) Bez halogenu, bez silikonu * Prosím nezapomeňte zohlednit nátěry a jiné povrchové úpravy. Příslušenství QT průchodkové vložky QVT-CLICK Tool 56 Obj.č

54 KEL-QTA Průchodkové desky 1 Popis Typ Obj.č. Obj.č. Výřez Kabely Bal. Typ A Typ B [mm] Průchodkové desky KEL-QTA umožňují zavedení konfekcionovaných i standardních kabelů bez použití nástrojů KEL-QTA DP s konektorem mm bez konektoru 16 max. 7 mm 1 max. 12 mm 1 max. 16 mm 44 Rychlá montáž bez nástrojů Vysoká hustota montáže a velká variabilita Zavádění konfekcionovaných i standardních kabelů Dodatečná montáž kabelů, snadný a rychlý servis Velikosti odpovídají standardizovaným výřezům 142 KEL-QTA s konektorem mm Třída hořlavosti Stupeň krytí Teplota Vlastnosti Tloušťka rámu Typ A: Typ B: Elastomer UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent QT - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu 5 mm Pro plechy tl mm Pro plechy tl mm KEL-QTA 1 -DP 18 KEL-QTA 2 -DP s konektorem mm bez konektoru 18 max. 5 mm s konektorem mm bez konektoru 6 max. 5 mm Příslušenství QT průchodkové vložky ST-B ucpávky FP přírubové plechy KEL-QTA-B s konektorem mm 55 54

55 KEL-QTE (Patent) KEL-QTA kulaté KEL-QTE Průchodkové desky Typ Obj.č. Obj.č. Výřez Kabely Bal. Popis Typ A Typ B [mm] s konektorem bez konektoru 12 5 KEL-QTA ø mm - 37,5 Průchodkové desky KEL-QTA umožňují zavedení konfekcionovaných i standardních kabelů bez použití nástrojů. KEL-QTA ø mm Rychlá montáž bez nástrojů Vysoká hustota montáže a velká variabilita Zavádění konfekcionovaných i normálních kabelů Dodatečná montáž kabelů, snadný a rychlý servis KEL-QTE KEL-QTE ø ø mm mm 1 max. 5.2 mm 1 max. 5.2 mm 6,4 2,3 24 6,4 2,3 Třída hořlavosti Stupeň krytí (QTA) Teplota Vlastnosti Výřezy Typ A: Typ B: Elastomer UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu Standardní metrické Pro plechy tl mm Pro plechy tl mm 24 KEL-QTE ø mm 1 max. 5.2 mm 6,4 2,3 Příslušenství QT průchodkové vložky ,4 2,3 KEL-QTE ø mm 1 max. 5.2 mm

56 QT Průchodkové vložky Průchodkové vložky QT v kombinaci s QVT-CLICK 1 Typ Obj.č. Rozsah průměrů Bal. Popis šedá Tenké průchodkové vložky QT se používají v následujících průchodkových systémech: KEL-QUICK (50-51) QVT/QVT-CLICK (52-53) KEL-QTA/KEL-QTE (54-55) Touto řadou je možné zavádět kabely a hadice o vnějším průměru od 3 do 15 mm. QTB Záslepka QT mm QT QT mm QT mm QT mm QT mm QT mm QT mm Montáž Při montáži je nutné dbát na to, aby hladká strana vložky směřovala ke středu průchodkového rámečku. QT mm QT mm QT mm QT mm QT mm QT ø 3 mm Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu QT ø 4 mm QT ø 5 mm QT ø 5.5 mm QT-ASI QT ø 6 mm Příslušenství ST ucpávky 49 QT ø 6.5 mm QT ø 7 mm QT ø 3 mm QT ø 4 mm QT ø 4.5 mm QT ø 5 mm QT ø 5.5 mm QT ø 6 mm QT tele QT-ASI ASI kabel QT-ASI ASI kabel QT tele Telefonní kabel 56

57 KEL-BES Kartáčová kabelová průchodka Vhodné do rozváděčů......i na elektrické a technologické rozvody budov. Pro kulaté metrické výřezy M50 icotek nabízí variantu KEL-BES 50. Popis Typ Obj.č. Výřez Bal. 58 5, KEL-BES x 112 mm Kartáčové kabelové průchodky KEL-BES umožňují zavádět kabeláž do elektrických zařízení, ovládacích panelů a síťových rozváděčů. Průchodky KEL- -BES jsou vhodné pro průchod kabeláže dvojitým dnem, například ve výpočetních centrech. Výřezy a vrtací rozměry pro průchodky KEL-BES jsou shodné s -, 16- a 24- pólovými průmyslovými konektory KEL-BES x 86 mm Pro kulaté metrické výřezy M50 icotek nabízí variantu KEL-BES-S 50. Ta se do výřezu buď nacvakne, nebo se přišroubuje maticí , KEL-BES x 65 mm Rychlá a jednoduchá montáž Univerzální použití Zábrana proti prachu a průvanu Teplotní ochrana, oddělení teplého a studeného prostředí Optické odstínění Ochrana před ostrými hranami 5,8 62, ,2 46,6,1 KEL-BES-S M50 x 1.5 Teplota Vlastnosti Tloušťka rámu Rám: Polyamid (PA) (Třída hořlavosti UL94-Vo) Kartáče: Polyamid (PA) Kartáčové lišty: Pozinkovaný ocelový plech - 20 C až + 90 C Bez halogenu, bez silikonu mm Příslušenství M50 x 1,5 KEL-EMC-PF stínicí lišty

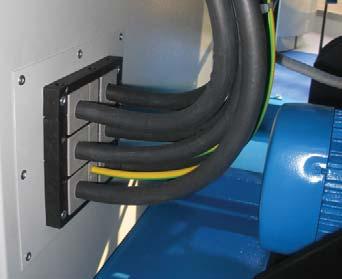

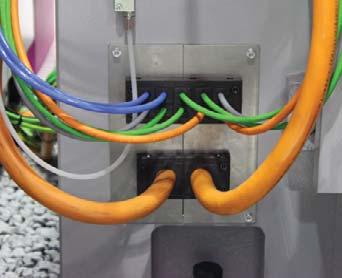

58 Aplikace Dělené průchodkové systémy pro konfekcionované kabely 1 KEL-U 24 - Strana 8 / KEL-U Strana Zavedení 12 kabelů s různými průměry (některé s konektory) do brusky. KEL Strana Zavedení několika kabelů s konektorem do krytu testovacího zařízení. KEL MT - Strana 24 Zavedení 6 kabelů o průměru do 35 mm jedním výřezem pomocí průchodkového rámečku. KEL-FG A - Strana 28 Průchodka u energetického řetězu chrání ohyb kabelu při průchodu do rozváděče. 58

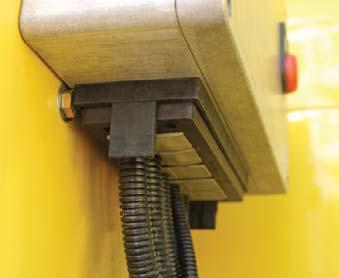

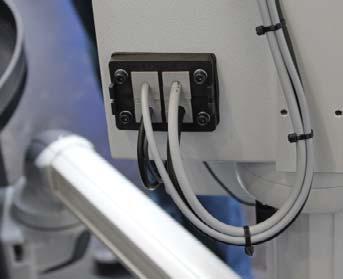

59 1 KEL-JUMBO 2 - Strana 34 / KEL 24 x - Strana 18 Zavádění a upevňování chrániček či silných kabelů na mobilních zařízeních. KVT 50-W90 - Strana 42 Zavedení kabelu do ovládacího panelu pod úhlem 90 pomocí KVT-W90. KEL-QUICK-B4 - Strana 51 Zavedení kabelů s konektory to řídícího panelu. KEL-QUICK 24 - Strana 50 / KEL-SNAP 24 - Strana 37 Zavedení chrániček do externího rozváděče pracovního stroje. Celá průchodka lze vyjmout bez nástrojů díky nacvakávací patici. 59

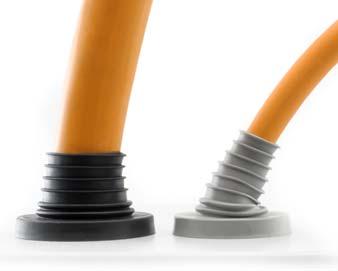

60 2 Průchodkové systémy pro zavádění kabelů bez konektorů až do až do UL-94 V0 +90⁰C -40⁰C mm Firma icotek nabízí širokou paletu výrobků pro zavádění kabelů, které ve srovnání s klasickýmí průchodkami poskytují mnoho výhod. Tenké a kompaktní membránové průchodky umožňují profesionálně zavádět kabely do zařízení při vysokém krytí a s odlehčením tahu. Perfektní provedení pro aplikace, kde je potřeba na malém prostoru zavést mnoho kabelů. Pro zavádění neohebných kabelů s velkým průměrem nabízí icotek flexibilní pyramidové průchodky s vysokým krytím. 2 Vysoká flexibilita pro zavádění neohebných kabelů Vysoká hustota montáže Rychlá a jednoduchá montáž, částečně bez použití nářadí Krytí od IP654 do IP68, díky dvojitému krytí na přední a zadní straně (řada KEL-DPU / KEL-DPZ) Kompaktní konstrukce šetřící prostor P Výřezy odpovídají standardním rozměrům průmyslových konektorů Pro metrické výřezy M25-M85 (řada KEL-DPZ kulaté / KEL-DP kulaté / KEL-DPF) Produktová řada IP64 IP65 IP54 KEL-DPU KEL-DPZ KEL-DPZ kulaté KEL-DP KEL-DP kulaté KEL-JUMBO flex KEL-ULTRA flex KEL-DPF 60

61 Skupina výrobků 2 Průchodkové systémy pro zavádění kabelů bez konektorů Obsah kapitoly Membránové průchodky IP66 KEL-DPU 24 Ucpávky pro membrány ST-B IP IP66 Membránové průchodky IP66 KEL-DPZ 24 / KEL-DPZ-B / KEL-DPZ-E / KEL-DPZ-KL IP68 Pyramidové průchodky IP68 M25 - M85 KEL-DPF 77 Aplikace KEL-DP / -DPZ pro zavádění kabelů bez konektorů Pyramidové průchodky IP54 KEL-JUMBO flex 69 IP54 78 IP68 Membránové průchodky IP68 M32 - M63 KEL-DPZ kulaté IP66 Pyramidové průchodky IP66 KEL-ULTRA flex 79 Membránové průchodky IP64 KEL-DP 24 / KEL-DP-E IP Membránové průchodky IP65 M25 - M50 KEL-DP kulaté IP

62 až do KEL-DPU 24 Membránové průchodky Strana 179 KEL-DPU jsou dostupné v černé barvě. KEL-DPU 24 jsou volitelně dostupné se závitovými pouzdry. Upevňovací trn pro rychlou montáž bez nástrojů. IP66 Popis Typ Obj.č. Počet Bal. kabelů 2 Membránové průchodkové desky KEL-DPU umožňují zavádět velké množství kabelů na malém prostoru. Jsou vhodné pro kabely průměru od 3.2 do 20.5 mm a zajišťují krytí dle IP65/IP Ø 5,8 (4x) KEL-DPU mm mm Průchodky KEL-DPU jsou charakteristické vyztuženým rámem a zvýšenou ochranou proti namáhání kabelů v tahu. Výřezy a vrtací rozteče KEL-DPU 24 jsou shodné s 24-pólovými průmyslovými konektory. Osazení KEL-DPU kabely a pneumatickými hadičkami je velmi rychlé. Po propíchnutí předlisované membrány tenkým bodcem se kabely jednoduše protáhnou Ø 5,8 (4x) KEL-DPU mm mm mm mm mm Propíchnutou membránu je možné zaslepit odpovídající ucpávkou ST-B KEL-DPU mm mm mm Ø 5,8 (4x) KEL-DPU mm mm mm mm mm Ø 5,8 (4x) KEL-DPU mm mm mm mm Ø 5,8 (4x) * Platí pouze pro šedé provedení ** Pro plechy tl mm 62

63 až do Strana 179 KEL-DPU 24 Membránové průchodky Utěsnění na přední straně. Utěsnění a odlehčení tahu na zadní straně. Odolnost vůči průmyslovým čistidlům (certifikace ECOLAB) Typ Obj.č. Počet Bal. Popis kabelů IP66 KEL-DPU mm mm Ø 5,8 (4x) KEL-DPU mm mm mm mm Nacvakávací** / šroubovací Robustní provedení Zvýšené odlehčení v tahu Jednoduché osazení Vysoká hustota montáže Dvojité těsnění kabelů s krytím IP65 / IP66 Hygienický design beze spár Ø 5,8 (4x) KEL-DPU mm Ø 5,8 (4x) Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka desky Rámeček: Polypropylen (PP) Membrána: Elastomer šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP65/IP66 (certifikováno dle ČSN EN 60529) - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu mm / strana mm Příslušenství ST-B ucpávky KEL-EMC-PF stínicí lišty FP přírubové plechy * Platí pouze pro šedé provedení ** Pro plechy tl mm 63

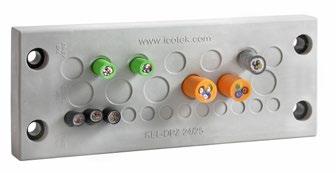

64 až do KEL-DPZ 24 Membránové průchodky Strana 181 KEL-DPZ jsou dostupné v černé barvě KEL-DPZ 24 jsou volitelně dostupné se závitovými pouzdry. Utěsnění na přední straně. IP66 Popis Typ Obj.č. Počet Bal. kabelů 2 Membránové průchodkové desky KEL-DPZ umožňují zavádět velké množství kabelů na malém prostoru. Jsou vhodné pro kabely průměru od 1.5 do 22 mm, dvojité těsnění přitom zajistí krytí dle IP65 / IP66. Současně jsou kabely upevněny proti namáhání tahu , KEL-DPZ mm mm Výřezy a vrtací rozměry KEL-DPZ 24 odpovídají standardizovaným výřezům pro 24-pólové průmyslové konektory. Do membránových průchodek se zavádějí kabely a hadičky velmi rychle, po propíchnutí předlisované membrány tenkým bodcem se kabel jednoduše protáhne ,90 5,90 5, KEL-DPZ mm Propíchnutou membránu je možné zaslepit odpovídající ucpávkou ST-B ,90 5, KEL-DPZ mm mm mm mm , , , KEL-DPZ mm mm mm 5, , , * Platí pouze pro šedé provedení 32 5, ,90

65 až do Strana 181 KEL-DPZ 24 Membránové průchodky , , Utěsnění a odlehčení tahu na zadní straně. Typ Obj.č. Počet Bal. Popis KEL-DPZ KEL-DPZ KEL-DPZ kabelů mm mm mm mm mm mm mm ,90 5,90 5,90 5,90 5,90 5,90 5,90 5,90 5,90 5,90 5,90 5, IP66 Velmi rychlá montáž Vysoká hustota montáže Utěsnění a odlehčení v tahu Dvojité těsnění kabelů s krytím IP65 / IP66 Hygienický design beze spár Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka desky Rámeček: Polyamid (PA) Membrána: Elastomer šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP65/IP66 (certifikováno dle ČSN EN 60529) - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu mm / strana mm ,90 Příslušenství , ST-B ucpávky KEL-EMC-PF stínicí lišty FP přírubové plechy KEL-DPZ mm mm ,90 5,90 * Platí pouze pro šedé provedení ** Od ledna Platí pouze pro šedé provedení 65

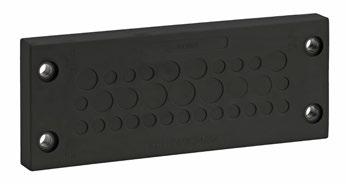

66 až do KEL-DPZ-B Membránové průchodky Strana 181 KEL-DPZ jsou dostupné v černé barvě KEL-DPZ-B jsou volitelně dostupné se závitovými pouzdry. Utěsnění na přední straně. IP66 Popis Typ Obj.č. Počet Bal. kabelů 2 Membránové průchodkové desky KEL-DPZ-B umožňují zavádět kabely bez konektorů. Minimálním výřezem mm je možné jednoduše protáhnout a utěsnit až 25 kabelů ,80 58 KEL-DPZ-B mm mm mm Montáž je velmi rychlá, po propíchnutí předlisované membrány tenkým bodcem se kabel jednoduše protáhne. Pružná membrána zajišťuje vysoké krytí a chrání kabel proti namáhání v tahu. 72, ,70 Propíchnutou membránu je možné zaslepit odpovídající ucpávkou ST-B KEL-DPZ-B mm mm mm mm 5,70 Prostorově nenáročné, kompaktní provedení Dvojité těsnění kabelů s krytím IP66 Vysoká hustota montáže Velmi rychlá montáž Hygienický design beze spár ,80 58 KEL-DPZ-B mm 5,70 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka desky Rámeček: Polyamid (PA) Membrána: Elastomer šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP66 (certifikováno dle ČSN EN 60529) - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu mm mm Příslušenství ST-B ucpávky FP přírubové plechy * Platí pouze pro šedé provedení

67 až do Strana 181 KEL-DPZ-E Membránové průchodky Utěsnění a odlehčení tahu na zadní straně. KEL-DPZ jsou dostupné v černé barvě IP66 Popis Typ Obj.č. Počet Bal. kabelů KEL-DPZ-E mm Membránové průchodkové desky KEL-DPZ-E umožňují zavádět kabely bez konektorů. 5,70 Nízkým výřezem mm je možné jednoduše protáhnout a utěsnit až 21 kabelů ,70 KEL-DPZ-E mm Montáž je velmi rychlá, po propíchnutí předlisované membrány tenkým bodcem se kabel jednoduše protáhne. Pružná membrána zajišťuje vysoké krytí a chrání kabel proti namáhání v tahu. Probodnutou membránu je možné zaslepit odpovídající ucpávkou ST-B. Prostorově nenáročné, kompaktní provedení Dvojité těsnění kabelů s krytím IP66 Vysoká hustota montáže Velmi rychlá montáž Hygienický design beze spár Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka desky Rámeček: Polyamid (PA) Membrána: Elastomer šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP66 (certifikováno dle ČSN EN 60529) - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu mm / Strana mm * Platí pouze pro šedé provedení Příslušenství 67 ST-B ucpávky KEL-EMC-PF stínicí lišty

68 až do KEL-DPZ-KL Membránové průchodky Strana 180 IP65 KEL-DPZ jsou dostupné v černé barvě Utěsnění na přední straně. Utěsnění a odlehčení tahu na zadní straně. Popis Typ Obj.č. Počet Bal. kabelů 2 Průchodkové desky KEL-DPZ-KL umožňují zavádět až 72 kabelů (bez konektoru). Membránové průchodky se osazují velmi snadno, po propíchnutí předlisované membrány tenkým bodcem se kabel jednoduše protáhne. Po zavedení je kabel membránou utěsněn a mechanicky upevněn. Propíchnutou a nevyužitou membránu je možné zaslepit odpovídající ucpávkou ST-B. Průchodkové desky KEL-DPZ-KL jsou určeny do standardizovaných výřezů rozváděčových skříní Rittal KL. Kompaktní rozměry Dvojité těsnění zajišťující krytí IP65 Vysoká hustota montáže Velmi rychlá montáž Hygienický design beze spár 9, ,5 4, KEL-DPZ-KL mm mm mm mm 1 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka desky Nosný plech: Nerezová ocel V2A nalisovaným elastomerem Těsnicí membrána: Elastomer Šrouby: Nerezová ocel V2A šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP65 (certifikováno dle ČSN EN 60529) - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu mm 4 mm Příslušenství * Platí pouze pro šedé provedení ST-B ucpávky 76 68

69 Aplikace Průchodkové systémy pro zavádění kabelů bez konektorů KEL-DPZ 24 x - Strana Zavedení kabelů s rozdílnými průměry do ovládací skříně s krytím IP65. Volné membrány lze použít pro dodatečnou montáž. KEL-DPZ Strana 65 Zavedení velkého množství kabelů do zařízení. Omezený prostor, velká hustota montáže. KEL-DPZ-B25 - Strana 66 Zavedení kabelového svazku omezeným prostorem při vysokém krytí IP66. KEL-DPZ-B25 - Strana 66 / KEL Strana 18 Kombinace dělených a membránových průchodek pro zavedení kabelů do integrovaného rozváděče. KEL-DP Strana 72 Zavedení vysokého počtu tenkých kabelů limitovaným prostorem. KEL-DP Strana 75 Kombinace kabelů, hadic a trubiček v jedné průchodce. 69

70 až do KEL-DPZ kulaté Membránové průchodky Strana 182 KEL-DPZ jsou dostupné v černé barvě Utěsnění na přední straně. Utěsnění a odlehčení tahu na zadní straně. IP68 Typ Obj.č. Počet Metrický Vnější Výška Bal. kabelů závit průměr 2 Membránové průchodkové desky KEL-DPZ umožňují zavádět velké množství kabelů na malém prostoru. Jsou vhodné pro kabely průměru od 1.5 do 22 mm, dvojité těsnění přitom zajistí krytí dle IP66 / IP67 / IP68. Současně jsou kabely upevněny proti namáhání tahu. Kulatá provedení KEL-DPZ jsou vybavena metrickými závity M 32, M 50 nebo M 63. Upevňují se standardními maticemi do výřezů shodných s klasickými průchodkami. KEL-DPZ 32 4 KEL-DPZ mm mm M mm 8 mm mm M mm 8 mm Do membránových průchodek se zavádějí kabely a hadičky velmi rychle, po propíchnutí předlisované membrány tenkým bodcem se kabel jednoduše protáhne. KEL-DPZ mm M mm 8 mm Propíchnutou membránu je možné zaslepit odpovídající ucpávkou ST-B. KEL-DPZ mm mm M mm 8 mm KEL-DPZ mm mm M mm 8 mm KEL-DPZ mm mm mm M mm 8 mm KEL-DPZ mm mm M mm 8 mm * Platí pouze pro šedé provedení 70

71 až do Strana 182 KEL-DPZ kulaté Membránové průchodky Typ Obj.č. Počet Metrický Vnější Výška Bal. kabelů závit průměr IP68 KEL-DPZ KEL-DPZ mm M mm 8 mm mm mm M mm 8 mm Velmi rychlá montáž Vysoká hustota montáže Utěsnění a upevnění proti tahu Standardní metrické výřezy Polyamidová matice je součástí dodávky Dvojité těsnění kabelů s krytím IP66/IP67/IP68 Hygienický design beze spár KEL-DPZ 63 9 KEL-DPZ mm mm mm mm mm mm mm M mm 8 mm M mm 8 mm Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Délka závitu Tloušťka desky Rámeček: Polyamid (PA) Membrána: Elastomer šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP66/IP67/IP68 (certifikováno dle ČSN EN 60529) - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu Standardní metrické 14 mm 8 mm KEL-DPZ mm M mm 8 mm Příslušenství ST-B ucpávky FP přírubové plechy MP vymezovací plechy KEL-DPZ mm M mm 8 mm * Platí pouze pro šedé provedení 71

72 až do KEL-DP 24 Membránové průchodky Instalace KEL-DP jsou dostupné v černé barvě IP64 Popis Typ Obj.č. Obj.č. Počet Bal. Typ A Typ B kabelů 2 Membránové průchodkové desky KEL-DP umožňují zavádět kabely bez konektorů. Jsou to úsporné alternativy pro klasické průchodky. Montáž je velmi rychlá, po propíchnutí předlisované membrány tenkým bodcem se kabel jednoduše protáhne. Pružná membrána zajišťuje vysoké krytí a chrání kabel proti namáhání v tahu KEL-DP KEL-DP max. 15 mm 14 max mm Propíchnutou membránu je možné zaslepit odpovídající ucpávkou ST-B. 44 KEL-DP max..5 mm 12 max mm Díky výliskům v obvodové drážce se deska ve výřezu sama vycentruje KEL-DP max. 6.5 mm 5 max..5 mm 5 max mm 4 max mm 142 Rychlá montáž bez nástrojů Vysoká hustota montáže Ekonomicky výhodné řešení Vhodné pro plechy tloušťky mm Hygienický design beze spár KEL-DP KEL-DP max. 6.5 mm 7 max mm 16 max. 6.5 mm 4 max mm 4 max mm 2 ASI-kabelu 142 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka desky Typ A: Typ B: Příslušenství Elastomer šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP64 (certifikováno dle ČSN EN 60529) - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu mm 5 mm Pro plechy tl mm Pro plechy tl mm KEL-DP KEL-DP KEL-DP max. 7.2 mm 17 max. 6.4 mm 12 max. 5 mm 1 max. 4.7 mm 48 max. 6.5 mm 33 max. 5.3 mm 9 max. 6.4 mm 8 max. 8.3 mm ST-B ucpávky FP přírubové plechy * Platí pouze pro šedé provedení

73 až do KEL-DP-E Membránové průchodky KEL-DP jsou dostupné v černé barvě Typ Obj.č. Výřez Počet Bal. Popis IP64 mm kabelů 62 KEL-DP-E max. 8.3 mm 2 max. 6.5 mm 25 Membránové průchodky KEL-DP-E umožňují snadno zavádět kabely a hadice. Elastická membrána průchodky obsahuje předlisované otvory, které se před zavedením kabelu propíchnou tenkým bodcem. KEL-DP-E max. 6.5 mm 1 max mm Pro opětovné utěsnění propíchnuté membrány lze použít odpovídající ucpávku ST-B. 2 KEL-DP-E max. 8.3 mm 2 max. 6.5 mm 25 KEL-DP-E KEL-DP-E KEL-DP-E max. 6.5 mm 1 max mm 4 max. 6.5 mm 11 max. 8.3 mm 1 max mm 16 max. 6.5 mm 4 max. 8.3 mm 1 max mm Velmi rychlá montáž Vysoká hustota montáže Ekonomicky výhodné řešení Pro plechy tloušťky mm Hygienický design beze spár Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Tloušťka desky Elastomer šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP64 (certifikováno dle ČSN EN 60529) - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu 5 mm KEL-DP-S * Platí pouze pro šedé provedení 69 Poloměr R2 8 max. 7.5 mm 78 19,5 Příslušenství ST-B ucpávky

74 až do KEL-DP kulaté Membránové průchodky IP65 KEL-DP jsou dostupné v černé barvě Utěsnění na přední straně. Žebrování drážky zajišťuje správné centrování ve výřezu. Typ Obj.č. Obj.č. Počet Výřez Vnější Bal. Typ A Typ B kabelů průměr DA 2 Membránové průchodkové desky KEL-DP umožňují zavádět kabely bez konektorů. KEL-DP max. 8 mm ø 25 mm 32 mm Jsou to úsporné alternativy pro klasické průchodky. Montáž je velmi rychlá, po propíchnutí předlisované membrány tenkým bodcem se kabel jednoduše protáhne. Pružná membrána zajišťuje vysoké krytí a chrání kabel proti namáhání v tahu. KEL-DP max. 5.2 mm 2 max. 9.4 mm ø 25 mm 32 mm Propíchnutou membránu je možné zaslepit odpovídající ucpávkou ST-B. Díky výliskům v obvodové drážce se deska ve výřezu sama vycentruje. KEL-DP max. 5.2 mm 2 max. 6.4 mm 2 max. 9.4 mm ø 32 mm 38 mm KEL-DP max. 9.5 mm 1 max mm ø 40 mm 50 mm Rychlá montáž bez nástrojů Vysoká hustota montáže Ekonomicky výhodné řešení Vhodné pro plechy tloušťky mm Hygienický design beze spár KEL-DP max. 5.3 mm max. 6.3 mm 2 max. 9.5 mm 2 max mm ø 40 mm 50 mm KEL-DP max. 4 mm 16 max. 7.2 mm ø 40 mm 50 mm * Platí pouze pro šedé provedení 74

75 až do KEL-DP kulaté Membránové průchodky Instalace IP65 Typ Obj.č. Obj.č. Počet Výřez Vnější Bal. Typ A Typ B kabelů průměr DA KEL-DP 50 9 KEL-DP KEL-DP max. 7 mm 4 max. 18 mm 7 max. 7.2 mm 3 max mm 1 max mm max. 9.2 mm 2 max mm ø 50 mm 60 mm ø 50 mm 60 mm ø 50 mm 60 mm Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Tloušťka desky Typ A: Typ B: Příslušenství Elastomer šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP65 (certifikováno dle ČSN EN 60529) - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu Standardní metrické 5 mm Pro plechy tl mm Pro plechy tl mm KEL-DP max. 5.3 mm 5 max. 6.3 mm 3 max. 9.5 mm 4 max mm ø 50 mm 60 mm ST-B ucpávky FP přírubové plechy KEL-DP max. 4 mm 2 max. 6 mm 4 max. 7.2 mm 5 max. 9.4 mm 5 max. 12 mm ø 50 mm 60 mm KEL-DP max. 6.3 mm 4 max. 9.3 mm ø 50 mm 60 mm KEL-DP x max. 5.2 mm ø 50 mm 60 mm * Platí pouze pro šedé provedení 75

76 ST-B Ucpávky pro membrány P1 D P2 2 Ucpávky ST-B se používají pro zaslepení otvorů v membránových průchodkách (KEL-DPU/KEL-DPZ/ KEL-DP). Vhodné pro zaslepení průchodky po odstranění kabelu. Úroveň krytí průchodky zůstává. Typ Obj.č. Průměr Průměr Délka Bal. P1 P2 D ST-B mm 6 mm 16 mm 25 ST-B mm mm 16 mm 25 ST-B mm 12 mm 16 mm 25 ST-B mm 16 mm 16 mm 25 Zaslepení nepotřebných otvorů ST-B mm 22 mm 21 mm 25 Sada ucpávek ST-B ST-B 6 5 ST-B 2 ST-B 12 1 ST-B 16 1 ST-B 22 Třída hořlavosti Teplota Vlastnosti Polyamid (PA), bílý UL94-V0, samozhášivý - 40 C až C Bez halogenu, bez silikonu Vhodné pro KEL-DPU membránové průchodky KEL-DPZ membránové průchodky KEL-DP membránové průchodky DT průchodkové vložky KEL-QTA-DP průchodkové desky

77 až do Strana 183 KEL-DPF Pyramidové průchodky Typ Obj.č. Metrický závit Vnějš průměr Rozsah průměrů Bal. IP68 KEL-DPF KEL-DPF M mm 3-12 mm 5 M mm 6-18 mm 5 Pyramidové průchodky KEL-DPF umožňují zavádět napájecí kabely (až do Ø 70 mm) do elektrických zařízení. Díky pružné pyramidě je zavedení a usazení nepoddajného kabelu jednodušší než u klasických průchodek. KEL-DPF M mm mm 5 Řezání KEL-DPF před zaváděním kabelu: Na průchodce jsou uvedeny průměry Uřízněte na průměru o 25% menším než požadovaný průměr kabelu KEL-DPF M mm mm 5 Je vhodné použít dodatečné odlehčení kabelů v tahu. KEL-DPF KEL-DPF M mm mm 5 M mm mm 1 Rychlá montáž Kabely mohou procházet průchodkou i šikmo Vhodné pro standardní výřezy Polyamidová matice je součástí dodávky KEL-DPF Klíče M75/M85 pro KEL-DPF 75 a KEL-DPF 85 Hliníkové klíče na plastové matice M75 a M85, určené pro montáž průchodek KEL-DPF. M75: Obj.č M85: Obj.č Bal.: 1 M mm mm 1 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Délka závitu Výřezy Příslušenství Rámeček: Polyamid (PA) Pyramida: Elastomer šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP66/IP68 (certifikováno dle ČSN EN 60529) - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu 14 mm Standardní metrické * Platí pouze pro šedé provedení 77 FP přírubové plechy MP vymezovací plechy

78 až do KEL-JUMBO flex Pyramidové průchodky Popis Typ Obj.č. Rozsah Bal. průměrů 2 Pyramidové průchodky KEL-JUMBO flex umožňují zavádět nekonfekcionované kabely průměru od 27 do 68 mm. Primárně jsou určeny pro napájecí kabely do elektrických zařízení , ,5 Řezání KEL-JUMBO flex: Na průchodce jsou uvedeny průměry Uřízněte na průměru o 25% menším než požadovaný průměr kabelu ,5 9 KEL-JUMBO flex mm 1 Je vhodné použít dodatečné odlehčení kabelů v tahu ,9 9 Rychlá montáž Zavádění neohybných kabelů a kabelových svazků Výřezy jen mm Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Rámeček: Polyamid (PA) Pyramida: Elastomer UL94-V0, samozhášivý IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu Kulaté, Ø 20 % větší než průměr kabelu ,5 9 9, ,5 KEL-JUMBO flex mm 1 Příslušenství MP vymezovací plechy BP zaslepovací desky ,9 78

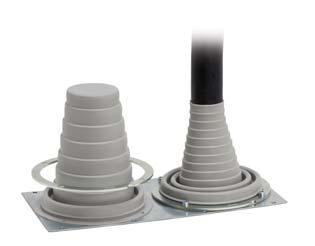

79 až do KEL-ULTRA flex Pyramidové průchodky Typ Obj.č. Utěsnění Bal. IP66 KEL-ULTRA flex 1 včetně šroubů KEL-ULTRA flex 2 včetně šroubů mm max. průměr mm max. průměr 1 1 Řada KEL-ULTRA flex je navržena pro napájecí kabely rozváděčových skříni. Dvě velikosti průchodky pokrývají kabely průměru od 25 do 115 mm. Zavádění a montáž kabelů větších průměrů je jednodušší než při použití standardních průchodek díky vysoké flexibilitě elastomerové pyramidy. Po zavedení kabelu je průchodka KEL-ULTRA flex jednoduše připevněna pomocí kovového kroužku a šroubů. Kovový koužek, který je dodáván spolu s průchodkou, přitom zajišťuje utěsnění po celém obvodu průchodky. Na průchodkách jsou uvedeny průměry jednotlivých stupňů. Pyramida se před zaváděním kabelu uřízne na hodnotu cca 25% menší, než je průměr kabelu. Je vhodné použít dodatečné odlehčení kabelů v tahu. Rychlá montáž Zavádění neohybných kabelů a kabelových svazků Třída krytí IP66 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Pyramida: Elastomer Upevňovací kroužek: Pozinkovaná ocel Zaslepovací deska: Pozinkovaná ocel UL94-V0, samozhášivý IP66, při upevnění 8 šrouby (certifikováno dle ČSN EN 60529) - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu Kulaté, Ø 30 % větší než průměr kabelu max. ø 140 mm 79 Příslušenství MP vymezovací plechy BPM zaslepovací desky

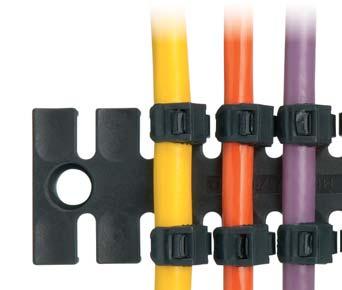

80 3Systémy pro odlehčení tahu UL-94 V0 +140⁰C -40⁰C Systémy pro odlehčení tahu umožňují spolehlivě upevnit kabely v zařízení a zabránit tak jejich namáhání v tahu. Odlehčovací lišty lze pomocí různých patic instalovat do libovolných rozváděčů, strojů a zařízení. Upevnění kabelů se provádí pomocí standardních kabelových pásků. Díky výliskům na odlehčovacích lištách jsou kabely zajištěny proti sesmeknutí. K dispozici jsou lišty různých velikostí. Množství instalovaných kabelů lze navíc zvětšovat montáží do více vrstev pomocí distančních sloupků. Díky široké nabídce upevňovacích patic se systémy pro odlehčení dají montovat na instalační lišty, distanční sloupky či přímo na stěnu zařízení. 3 Vysoká hustota montáže, instalace ve více vrstvách Rychlá a jednoduchá montáž, částečně bez použití nářadí Instalace na DIN-lištu / C-lištu nacvaknutím, nebo přišroubováním Na výběr z několika velikostí Díky stahovacím páskům jsou kabely upevněny proti namáhání v tahu dle ČSN EN Produktová řada KZL SF ZL ZL ZL-AB ZL DH KLB / KBH KB 80

81 Skupina výrobků 3 Systémy pro odlehčení tahu Obsah kapitoly Lišty pro odlehčení tahu pro DIN- a C-lišty KZL Distanční sloupky pro vícevrstvou instalaci DH Lišty pro odlehčení tahu pro DIN-lišty SF ZL 83 Kabelové pásky KB černá / KB neupravený Lišty pro odlehčení tahu pro přímou montáž ZL 84 Kabelové pásky na suchý zip KLKB / KLB 90 Lišty pro odlehčení tahu pro přímou montáž, s pouzdrem ZL-AB / ZL-MS 85 Držák pásků na suchý zip KBH 91 Lišty pro odlehčení tahu pro přímou montáž ZL 03 o

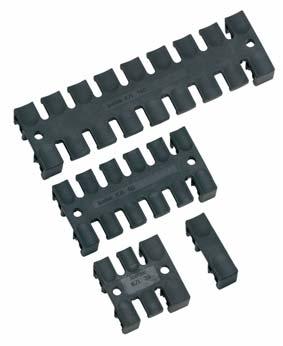

82 KZL Lišty pro odlehčení tahu na montážní lišty Typ Obj.č. Obj.č. Délka Délka Počet Bal. na DIN-lištu na C-lištu D1 D2 zubů 3 Lišty pro odlehčení tahu KZL jsou určeny pro upevňování a organizaci kabeláže ve statických i dynamických aplikacích, na strojích, v rozváděčích i na energetických řetězech. Použitím odlehčovacích lišt lze kabeláž upevnit proti namáhání v tahu dle ČSN EN Kabely jsou proti uvolnění zajištěny páskem. KZL mm - 1 KZL mm 28.3 mm 3 K dispozici jsou lišty KZL na 35 mm DIN-lišty a 30 mm C-lišty. KZL mm 68 mm 6 Odlehčení v tahu dle ČSN EN Jednoduchá montáž Ekonomicky výhodné řešení Vysoká hustota montáže Univerzální použití KZL mm mm 9 D1 D Třída hořlavosti Teplota Vlastnosti Polyamid (PA) UL94-V0, samozhášivý - 40 C až C (staticky) Bez halogenu, bez silikonu 40 5 Příslušenství KB kabelové pásky

83 SF ZL Lišty pro odlehčení tahu na DIN-lišty Typ Obj.č. Délka Délka Počet Bal. D1 D2 zubů SF ZL mm 19.5 mm 3 SF ZL mm 43.5 mm 4 SF ZL mm 43.5 mm 5 Lišty pro odlehčení tahu SF ZL jsou určeny pro upevňování kabelů na 35 mm DIN-lištu. Používají se k rychlému upevněni kabeláže či hadic v rozváděčích. Nosným prvkem je odlehčovací lišta ZL, vybavená již z výroby nacvakávacími patkami SF na 35 mm DIN-lištu. SF ZL mm 68 mm 6 SF ZL mm 84 mm 7 SF ZL mm 2.5 mm 8 Odlehčení v tahu dle ČSN EN Jednoduchá montáž Ekonomicky výhodné řešení Vysoká hustota montáže Univerzální použití SF ZL mm 121 mm 9 SF ZL mm 157 mm 12 D1 D2 11,4 Třída hořlavosti Teplota Vlastnosti Příslušenství ZL: Polyamid (PA) SF: Pružinová ocel UL94-V0, samozhášivý - 40 C až C (staticky) Bez halogenu, bez silikonu 51,7 KB kabelové pásky ZL SB-EMC Stínicí plechy SF ZL

84 ZL Lišty pro odlehčení tahu pro přímou montáž Typ Obj.č. Délka Délka Počet Bal. D1 D2 zubů ZL mm 19.5 mm 3 3 Lišty pro odlehčení tahu ZL jsou určeny pro upevňování a organizaci kabeláže ve statických i dynamických aplikacích, na strojích, v rozváděčích i na energetických řetězech. Použitím odlehčovacích lišt lze kabeláž upevnit proti namáhání v tahu dle ČSN EN Kabely jsou proti uvolnění zajištěny páskem. ZL mm 43.5 mm 4 ZL mm 43.5 mm 5 Množství instalovaných kabelů lze navýšit montáží do více vrstev pomocí distančních sloupků viz Strana 85. ZL mm 68 mm 6 Odlehčení v tahu dle ČSN EN Jednoduchá montáž Ekonomicky výhodné řešení Vysoká hustota montáže Univerzální použití Třída hořlavosti Teplota Vlastnosti Příslušenství Polyamid (PA) UL94-V0, samozhášivý - 40 C až C (staticky) Bez halogenu, bez silikonu ZL mm 84 mm 7 ZL mm 2.5 mm 8 ZL mm 121 mm 9 ZL mm 157 mm 12 D1 D2 DH distanční sloupky KB kabelové pásky ZL SB-EMC Stínicí plechy ZL

85 ZL-AB Lišty pro odlehčení tahu pro přímou montáž pouzdro Nalisovaná pouzdra mohou být z hliníku nebo mosazi Typ Obj.č. Obj.č. Obj.č. Délka Délka Počet Bal. pro šrouby M4 pro šrouby M5 pro šrouby M6 D1 D2 zubů ZL 39 AB mm 19.5 mm 3 ZL 60 AB mm 43.5 mm 4 Lišty pro odlehčení tahu ZL-AB jsou určeny pro upevňování a organizaci kabeláže ve statických i dynamických aplikacích, na strojích, v rozváděčích i na energetických řetězech. Nalisovaná hliníková / mosazná pouzdra v odlehčovacích lištách brání samovolnému uvolňování šroubů při vibracích. ZL 70 AB mm 43.5 mm 5 ZL 87 AB mm 68 mm 6 Odlehčení v tahu dle ČSN EN Jednoduchá montáž Ekonomicky výhodné řešení Vysoká hustota montáže Univerzální použití ZL 3 AB mm 84 mm 7 D1 D ZL 121 AB mm 2.5 mm 8 ZL 140 AB mm 121 mm 9 Třída hořlavosti Teplota Vlastnosti ZL: Polyamid (PA) Pouzdro: Hliník Mosazná (BR) UL94-V0, samozhášivý - 40 C až C (staticky) Bez halogenu, bez silikonu ZL 180 AB mm 157 mm 12 Příslušenství 85 KB kabelové pásky ZL SB-EMC Stínicí plechy

86 ZL Lišty pro odlehčení tahu pro přímou montáž Typ Obj.č. Délka Délka Počet Bal. D1 D2 zubů 3 Lišty pro odlehčení tahu ZL kombinují dvě velikosti zubů. To umožňuje snadnou montáž rozdílných kabelů. Použitím odlehčovacích lišt lze kabeláž upevnit proti namáhání v tahu dle ČSN EN Kabely jsou proti uvolnění zajištěny páskem. ZL mm 42 mm 4 7 ZL mm 74.5 mm 6 11 Vhodné upevnění zajišťuje kabelový pásek KB. ZL mm 8 mm 7 13 Odlehčení v tahu dle ČSN EN Jednoduchá montáž Ekonomicky výhodné řešení Vysoká hustota montáže Univerzální použití D1 D2 9,3 35 5,5 8,5 Třída hořlavosti Teplota Vlastnosti Polyamid (PA) UL94-V0, samozhášivý - 40 C až C (staticky) Bez halogenu, bez silikonu Příslušenství DH distanční sloupky KB kabelové pásky

87 DH Distanční sloupky Podložka DIN 125 Distanční sloupky Typ Obj.č. Vhodné pro Délka Průměr Bal. vnitřní vnější DH ZL mm 5.2 mm 7 mm Montáž odlehčovacích lišt do více vrstev zvyšuje hustotu montáže kabelů. DH ZL 32 mm 6.2 mm 12 mm Sloupky DH umožňují lišty instalovat s dostatečnými mezerami. Vysoká hustota montáže Hliník Vhodné pro ZL odlehčovací lišty ZL odlehčovací lišty

88 KB černý Kabelové pásky KBW 9 D Š Typ Obj.č. Délka Šířka Vázací Pevnost Bal. D Š rozsah v tahu 3 Kabelové pásky jsou vhodné pro spolehlivou a levnou montáž kabelů, svazků, hadic, trubek a dalších komponent. Kabelový pásek na silová vedení KB 28 je pro speciální použití. KB 28 KB mm 9 mm 28 mm 350 N 0 KB 20 bk mm 2.5 mm 20 mm 60 N 0 KB 25 bk mm 3.6 mm 25 mm 130 N 0 Třída hořlavosti Teplota Vlastnosti Polyamid 12 (PA), černý UL94-V2-40 C až + 0 C Oleji- a plísniodolný KB 30 bk mm 4.5 mm 30 mm 180 N 0 KB černý KB 45 bk mm 4.8 mm 45 mm 220 N 0 Třída hořlavosti Teplota Vlastnosti Polyamid 6.6 (PA), černý UL94-V2-40 C až + 0 C UV stabilní, vhodné pro venkovní použití KB 55 bk mm 4.8 mm 50 mm 220 N 0 KB 75 bk mm 4.8 mm 75 mm 220 N 0 KB 0 bk mm 4.8 mm 0 mm 220 N 0 KBW StahovacÍ kleště na kabelové pásky 1 88

89 KB neupravený Kabelové pásky KBW 9 D Š Typ Obj.č. Délka Šířka Vázací Pevnost Bal. D Š rozsah v tahu KB 15 nc mm 2.2 mm 15 mm 60 N 0 KB 20 nc mm 2.5 mm 20 mm 60 N 0 Kabelové pásky jsou vhodné pro spolehlivou a levnou montáž kabelů, svazků, hadic, trubek a dalších komponent. KB 22 nc mm 2.6 mm 22 mm 80 N 0 KB 25 nc mm 3.6 mm 25 mm 130 N 0 KB 30 nc mm 4.5 mm 30 mm 180 N 0 Třída hořlavosti Teplota Vlastnosti Polyamid 6.6 (PA), neupravený UL94-V2-40 C až + 0 C Oleji- a plísniodolný KB 45 nc mm 4.8 mm 45 mm 220 N 0 KB 50 nc mm 2.6 mm 50 mm 80 N 0 KB 55 nc mm 4.8 mm 50 mm 220 N 0 KB 75 nc mm 4.8 mm 75 mm 220 N 0 KB 0 nc mm 4.8 mm 0 mm 220 N 0 KBW StahovacÍ kleště na kabelové pásky

90 KLKB / KLB Kabelové pásky na suchý zip Typ Velikost [mm] Obj.č. Bal. d š1 š2 3 Kabelové pásky se suchým zipem jsou stále populárnější alternativou ke klasickým kabelovým páskům. Slouží k šetrnému svazování kabelů s možností opakovaného použití. K dispozici jsou přesné pásky KLKB ve čtyřech velikostech, nebo pásky se suchým zipem KLB v metráži. KLKB č KLKB č KLKB č š1 š2 KLKB č d Pro opakované použití I při vibracích šetrné vůči kabelům Univerzální pro různě velké svazky KLB č m KLB 15 č m Barva Třída hořlavosti Teplota Polypropylen + Velur PA černý UL94-V2-30 C až + 80 C KLB 20 č m Příslušenství KLB 25 č m KBH držák pásků na suchý zip 91 90

91 KBH Držák pásků na suchý zip ( 4,5), , mm instalační lišta Popis Typ Obj.č. Pro KLKB KLB Vhodné pro Bal. Držák pásků na suchý zip, šroubovací KBH-S 619 KLKB KLKB KLB mm instalační lišta 0 Držáky lze použít pro upevnění kabelových pásků na suchý zip KLKB, nebo KLB. K dispozici je mnoho provedení pro různé aplikace. Držák pásků na suchý zip, zasunovací KBH-SB 602 KLKB univerzální 0 Velmi rychlá montáž Spolehlivé upevnění Univerzální použití KBH-R 618 KLKB KLKB KLB mm instalační lišta 0 KBH-S / KBH-R KBH-RBA natur 603 KLKB Průměr otvoru 6 mm 0 Barva Třída hořlavosti Teplota Vlastnosti Polyamid (PA) černá UL94-V0, samozhášivý - 40 C až + 1 C Bez halogenu, bez silikonu KBH-RBB 604 KLKB Průměr otvoru 6.5 mm 0 KBH-SB / KBH-RBA Barva Třída hořlavosti Teplota Polyamid (PA) černá (KBH-SB) neupravený (KBH-RBA) UL94-V2-40 C až + 85 C KBH-RBB Barva Teplota Polyamid (PA) černá - 40 C až C Vhodné pro * Platí pouze pro KBH-S / KBH-R 91 KLKB / KLB KLKB/KLB kabelové pásky 90

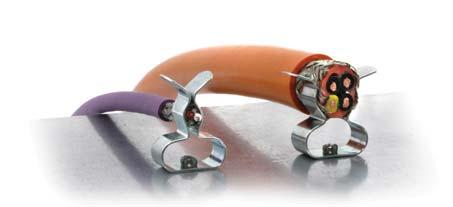

92 4 EMC komponenty V procesní technice je pro elektrická MaR zařízení (měření, řízení, regulace) požadována stále vyšší odolnost proti rušení. Důležitým prvkem zařízení se tak stává stínění proti elektromagnetickým vlivům a jeho uzemnění. Kritické místo je kontakt kabelového opletení s uzemněním rozváděče. Je potřeba zde vytvořit nízkoohmové propojení. Stínicí spony SKL zajišťují maximální kontakt s opletením kabelu (viz obr. A). Dotyková plocha je až o 50 % větší než u klasických spon (viz obr. B). Přitom uvedený rozsah průměrů lze překročit o %. V širokých frekvenčních rozsazích stínicí spony SKL vykazují výborný útlum. Hodnoty impedance leží v uvažovaných frekvenčních rozsazích do 1 GHz pod 120 Ω a v rozsahu od khz do 0 MHz zřetelně pod 20 Ω. A: B: Velká kontaktní plocha se stíněním kabelu 4 Na výběr z několika velikostí Díky stahovacím páskům jsou kabely upevněny proti namáhání v tahu dle ČSN EN Provedení s vysokou hustotou montáže Instalace na DIN-lištu / C-lištu nacvaknutím, nebo přišroubováním Produktová řada SKL / MSKL SF / SFZ / SFZ-M SFS PFS / PFSZ PFK / PFKZ LF / LFZ / LFZ-M LFZ-U PCB STFZ RLF / RLFZ / SF RLFZ KEL-EMC-Z KEL-EMC-PF KEL-EMC KVT-EMC KAFM ZL SB-EMC SK / SKS MB 92

93 Skupina výrobků 4 EMC komponenty Obsah kapitoly Stínicí spony bez patky SKL 94 Stínicí spony do svorkovnice STFZ SKL / STFZ2 SKL / STFZ-U SKL / STFZ-SP SKL / STFZ2-SP SKL Stínicí spony s velkým rozsahem průměrů MSKL Stínicí spony na DIN-lišty SFZ SKL / SF SKL / SFS SKL Stínicí lišty RLFZ stínicí lišty s odlehčením tahu SF RLFZ stínicí lišty na DIN-lišty RLF stínicí lišty Konfigurátor EMC Zvláštní provedení držáků Zákaznická provedení Výběr SKL stínicích spon EMC ServiceBox 99 Stínicí lišty pro průchodkové systémy KEL-EMC-Z / KEL-EMC-PF / KEL-EMC / KVT-EMC Stínicí spony na sběrný pásek PFSZ SKL / PFS SKL PFSZ2 SKL / PFS2 SKL 0-3 Stínicí spony SK / SKS Stínicí spony pro přímou montáž LFZ SKL / LFZ-U SKL / LF SKL 4-6 Stínicí lišty pro odlehčení tahu KAFM 128 Výsledky zkoušek 7 Stínicí plechy pro lišty pro odlehčení tahu ZL ZL SB-EMC Stínicí spony Uzemňovací pásky PFKZ SKL / PFK SKL PFKZ2 SKL / PFK2 SKL MB Stínicí spony pro desky s plošnými spoji PCB SKL

94 SKL EMC Stínicí spony bez patky v š d Typ Obj.č. Rozsah upínání Rozměry Otvor spona Bal. [mm] d š v [mm] SKL mm mm 50 Stínicí spony SKL se používají k uzemnění stíněných kabelů. Zavedení opleteného kabelu do spony je velmi rychlé a jednoduché. SKL mm mm 50 Stínicí spony mohou být připevněny šroubem, nebo nýtem. SKL mm mm 50 4 Optimální kontakt se stíněním kabelu Jednoduchá montáž bez použití nástrojů Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Prostorově nenáročné, kompaktní provedení Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím SKL mm mm 50 SKL mm mm 50 SKL mm mm 50 SKL mm mm 50 SKL spona Pozinkovaná pružinová ocel SKL mm mm 5 SKL mm mm Rozteč otvory: 9.2 mm 5 94

95 MSKL EMC Stínicí spony s velkým rozsahem průměrů MSKL 3-12 Rozsah upínání 3-12 mm Typ Obj.č. Rozsah upínání Rozměry Způsob montáže Bal. [mm] d š v [mm] MSKL mm Šroub/nýt, Otvor 3.2 mm 50 Stínicí spony MSKL se používají k uzemnění stíněných kabelů. Zavedení opleteného kabelu do spony je velmi rychlé a jednoduché. MSKL mm Šroub/nýt, Otvor 3.2 mm 50 Díky speciálnímu designu mají stínicí spony MSKL velký rozsah průměrů, při zachování kompaktních rozměrů. Například spona MSKL 3-12, osazená kabelem o průměru 12 mm, má šířku LFZ-M MSKL 3-12 Provedení LFZ-M MSKL / SFZ-M MSKL umožňují upevnit kabely stahovacími pásky. Díky tomu lze zamezit namáhání kabelů v tahu dle ČSN EN LFZ-M MSKL 3-12 s odlehčením v tahu mm Šroub, Otvor 4.2 mm Stínicí spony MSKL lze dle typu patice instalovat na DIN-lišty, šroubovat nebo nýtovat. LFZ-M MSKL 8-18 s odlehčením v tahu mm Šroub, Otvor 4.2 mm LF MSKL mm LF MSKL mm SFZ-M MSKL 3-12 s odlehčením v tahu SFZ-M MSKL 8-18 s odlehčením v tahu Šroub, Otvor 4.2 mm Šroub, Otvor 4.2 mm SFZ-M MSKL mm mm DIN-lišty mm mm DIN-lišty SF MSKL mm mm DIN-lišty SF MSKL mm mm DIN-lišty 95 Velký rozsah průměrů, méně typů pro pokrytí všech kabelů Kompaktní provedení i v případě osazení Optimální kontakt se stíněním kabelu Jednoduchá montáž Možnost odlehčení tahu kabelu Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Bezúdržbové, odolné vůči vibracíme Materiał MSKL spona LF/LFZ-M patka SF/SFZ-M patka Příslušenství Kabelové pásky Pozinkovaná pružinová ocel Galvanicky pozinkovaná ocel Pružinová ocel 88-89

96 SFZ SKL EMC Stínicí spony na DIN-lišty Typ Obj.č. Rozsah průměrů Bal. Stínicí spony SKL se používají ke spolehlivému propojení stínění kabelů se společným uzemněním. Zavedení opleteného kabelu do spony je velmi rychlé a jednoduché. Kromě uzemnění lze kabel ke sponě upevnit kabelovým páskem. Tím dojde k odlehčení v tahu dle ČSN EN SFZ SKL mm SFZ SKL mm 4 Spony jsou vybaveny patkami pro snadnou montáž na 35 mm DIN-lišty. SFZ SKL mm Možnost odlehčení tahu kabelu Jednoduchá montáž bez použití nástrojů Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Optimální kontakt se stíněním kabelu Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím SFZ SKL mm SFZ SKL mm SKL spona SF / SFZ patka Pozinkovaná pružinová ocel Pružinová ocel SFZ SKL mm Příslušenství Kabelové pásky SFZ SKL mm 96

97 SF SKL EMC Stínicí spony na DIN-lišty SF SKL SF SKL Typ Obj.č. Rozsah průměrů Bal. SF SKL mm SF SKL mm Stínicí spony SKL se používají k uzemnění stíněných kabelů. Zavedení opleteného kabelu do spony je velmi rychlé a jednoduché. Spony jsou vybaveny patkami pro montáž na 35 mm DIN-lišty. SF SKL mm SF SKL mm SF SKL mm SF SKL mm Optimální kontakt se stíněním kabelu Jednoduchá montáž bez použití nástrojů Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Prostorově nenáročné, kompaktní provedení Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím SF SKL mm SKL spona SF patka Pozinkovaná pružinová ocel Pružinová ocel SF SKL mm SF SKL mm SF M Samostatná nacvakávací patka na šroub M4 SF M Samostatná nacvakávací patka na šroub M5 97

98 SFS SKL EMC Stínicí spony na DIN-lišty Typ Obj.č. Rozsah průměrů Bal. Spony SFS SKL jsou obdobně jako provedení SF SKL vybaveny patkami pro montáž na 35 mm DIN-lišty. SFS SKL mm Kompaktní varianta pro úsporu místa. Nejlépe vyhoví v aplikacích, kde je potřeba uzemnit velké množství tenkých kabelů v omezeném prostoru. SFS SKL mm 4 SFS SKL mm Vysoká hustota montáže Jednoduchá montáž bez použití nástrojů Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Optimální kontakt se stíněním kabelu Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím SFS Samostatná nacvakávací patka SKL spona SFS patka Pozinkovaná pružinová ocel Pružinová ocel SFS patka 98

99 EMC ServiceBox EMC ServiceBox multi Obj.č EMC ServiceBox - Servisní kufřík s EMC komponenty Se servisním kufříkem s EMC komponenty máte neustále požadované stínicí spony k dispozici. Užitečný pomocník při vývoji, údržbě i servisu. Obj.č Obsah SKL pro 35 mm DIN-lišty: Typ SF SKL - velikost: mm Typ SFZ SKL - velikost: mm Typ SFS SKL - velikost: mm SKL pro přímou montáž: Typ LF SKL - velikost: mm Typ LFZ SKL - velikost: mm Typ LFZ-U4 SKL - velikost: mm SKL pro pásky 3 mm: Typ PFS SKL - velikost: mm Typ PFSz SKL - velikost: mm Typ PFS2 SKL 32 Typ PFSZ2 SKL 23 / 41 SKL pro montáž na plechy: Typ PFKZ-A SKL - velikost: 3-6 mm Typ PFKZ2-A SKL 23 Typ PFKZ-B SKL 14 EMC příslušenství: RLFZ stínicí lišty 7 SKL 6 SKL 3 SKL 7 SKL 7 SKL 4 SKL 6 SKL 4 SKL 1 SKL 2 SKL 1 SKL 1 SKL 1 SKL

100 PFSZ SKL EMC Stínicí spony na sběrný pásek Typ Obj.č. Rozsah průměrů Bal. PFSZ SKL mm Obdobně jako provedení PFS SKL se tyto stínicí spony používají k uzemnění stíněných kabelů. Zavedení do spony je velmi rychlé a kabel je následně možné kabelovým páskem odlehčit v tahu dle ČSN EN PFSZ SKL mm Spony se montují na sběrný pásek 3 mm. PFSZ SKL mm 4 PFSZ SKL mm Možnost odlehčení tahu kabelu Optimální kontakt se stíněním kabelu Jednoduchá montáž bez použití nástrojů Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím Sběrné pásky 3 mm mm* 1 SKL spona PFSZ patka Sběrný pásek Pozinkovaná pružinová ocel Pružinová ocel Pozinkovaná měď Proudová zátěž 140 A Příslušenství Kabelové pásky KEL-EMC-PF Stínicí lišty * Speciální délky jsou dostupné na požádání. 0

101 PFS SKL EMC Stínicí spony na sběrný pásek Typ Obj.č. Rozsah průměrů Bal. PFS SKL mm Stínicí spony SKL se používají k uzemnění stíněných kabelů. PFS SKL mm Zavedení opleteného kabelu do spony je velmi rychlé a jednoduché. PFS SKL mm Patka umožňuje snadnou montáž na sběrný pásek 3 mm. PFS SKL mm PFS SKL mm Optimální kontakt se stíněním kabelu Jednoduchá montáž bez použití nástrojů Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Prostorově nenáročné, kompaktní provedení Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím PFS SKL mm SKL spona PFS patka Sběrný pásek Pozinkovaná pružinová ocel Pružinová ocel Pozinkovaná měď Proudová zátěž 140 A Sběrné pásky 3 mm mm* 1 Příslušenství KEL-EMC-PF Stínicí lišty 123 * Speciální délky jsou dostupné na požádání. 1

102 PFSZ2 SKL EMC Stínicí spony na sběrný pásek Typ Rozsah průměrů Pos. 1 Rozsah průměrů Pos. 2 Obj.č. Bal. 4 Obdobně jako provedení PFS2 SKL se tyto stínicí spony používají k uzemnění stíněných kabelů. Zavedení do spony je velmi rychlé a kabel je následně možné kabelovým páskem odlehčit v tahu dle ČSN EN Spony se montují na sběrný pásek 3 mm. Možnost odlehčení tahu kabelu Optimální kontakt se stíněním kabelu Jednoduchá montáž bez použití nástrojů Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím SKL spona PFSZ2 patka Sběrný pásek Příslušenství Pozinkovaná pružinová ocel Pružinová ocel Pozinkovaná měď Proudová zátěž 140 A Kabelové pásky PFSZ2 SKL 01 neosazená mm PFSZ2 SKL 02 neosazená 3-6 mm PFSZ2 SKL 03 neosazená 6-8 mm PFSZ2 SKL 04 neosazená 8-11 mm PFSZ2 SKL mm neosazená PFSZ2 SKL mm mm PFSZ2 SKL mm 3-6 mm PFSZ2 SKL mm 6-8 mm PFSZ2 SKL mm 8-11 mm PFSZ2 SKL mm neosazená PFSZ2 SKL mm mm PFSZ2 SKL mm 3-6 mm PFSZ2 SKL mm 6-8 mm PFSZ2 SKL mm 8-11 mm PFSZ2 SKL mm neosazená PFSZ2 SKL mm mm PFSZ2 SKL mm 3-6 mm PFSZ2 SKL mm 6-8 mm PFSZ2 SKL mm 8-11 mm PFSZ2 SKL mm neosazená PFSZ2 SKL mm mm PFSZ2 SKL mm 3-6 mm PFSZ2 SKL mm 6-8 mm Sběrné pásky 3 mm 3 00 mm* * Speciální délky jsou dostupné na požádání. 2

103 PFS2 SKL EMC Stínicí spony na sběrný pásek Pos. 1 Pos. 2 PFS2 patka Typ Rozsah průměrů Pos. 1 Rozsah průměrů Pos. 2 Obj.č. Bal. PFS2 SKL 01 neosazená mm PFS2 SKL 02 neosazená 3-6 mm PFS2 SKL 03 neosazená 6-8 mm PFS2 SKL 04 neosazená 8-11 mm PFS2 SKL mm neosazená PFS2 SKL mm mm PFS2 SKL mm 3-6 mm PFS2 SKL mm 6-8 mm PFS2 SKL mm 8-11 mm PFS2 SKL mm neosazená PFS2 SKL mm mm PFS2 SKL mm 3-6 mm PFS2 SKL mm 6-8 mm PFS2 SKL mm 8-11 mm Stínicí spony SKL se používají k uzemnění stíněných kabelů. Zavedení opleteného kabelu do spony je velmi rychlé a jednoduché. Patka umožňuje snadnou montáž na sběrný pásek 3 mm. Optimální kontakt se stíněním kabelu Jednoduchá montáž bez použití nástrojů Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Prostorově nenáročné, kompaktní provedení Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím PFS2 SKL mm neosazená PFS2 SKL mm mm PFS2 SKL mm 3-6 mm PFS2 SKL mm 6-8 mm PFS2 SKL mm 8-11 mm SKL spona PFS2 patka Sběrný pásek Pozinkovaná pružinová ocel Pružinová ocel Pozinkovaná měď Proudová zátěž 140 A PFS2 SKL mm neosazená PFS2 SKL mm mm PFS2 SKL mm 3-6 mm PFS2 SKL mm 6-8 mm Sběrné pásky 3 mm * Speciální délky jsou dostupné na požádání mm*

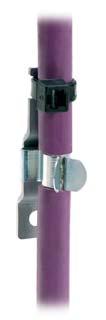

104 LFZ SKL EMC Stínicí spony pro přímou montáž Typ Obj.č. Rozsah průměrů Otvor patky Bal. Stínicí spony SKL se používají k uzemnění stíněných kabelů. Zavedení opleteného kabelu do spony je velmi rychlé a jednoduché. Kromě uzemnění lze kabel ke sponě upevnit kabelovým páskem. Tím dojde k odlehčení v tahu dle ČSN EN LFZ SKL mm 4.2 mm LFZ SKL mm 4.2 mm Patka s otvorem pro šroub umožňuje přímou montáž kdekoliv v rozváděči. 4 LFZ SKL mm 4.2 mm Možnost odlehčení tahu kabelu Optimální kontakt se stíněním kabelu Jednoduchá montáž Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím LFZ SKL mm 4.2 mm LFZ SKL mm 4.2 mm SKL spona LFZ patka Pozinkovaná pružinová ocel Galvanicky pozinkovaná ocel Montážní otvor na šroub M4 LFZ SKL mm 4.2 mm Příslušenství LFZ SKL mm 4.2 mm Kabelové pásky

105 LFZ-U SKL EMC Stínicí spony pro přímou montáž Typ Obj.č. Rozsah průměrů Otvor patky Bal. LFZ-U SKL na šroub M4: LFZ-U4 SKL mm 4.2 mm Stínicí spony SKL se používají k uzemnění stíněných kabelů. Zavedení opleteného kabelu do spony je velmi rychlé a jednoduché. LFZ-U4 SKL mm 4.2 mm LFZ-U4 SKL mm 4.2 mm Kromě uzemnění lze kabel ke sponě upevnit kabelovým páskem. Tím dojde k odlehčení kabelu v tahu. Patka s otvorem pro šroub M4 nebo M5 umožňuje přímou montáž stínicích spon LFZ-U SKL kdekoliv v rozváděči. Je možné použít existující šroub, který stačí povolit a spona se pod něj zasune. LFZ-U4 SKL mm 4.2 mm LFZ-U SKL na šroub M5: LFZ-U5 SKL mm 5.2 mm LFZ-U5 SKL mm 5.2 mm Možnost odlehčení tahu kabelu Optimální kontakt se stíněním kabelu Jednoduchá montáž Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím LFZ-U5 SKL mm 5.2 mm SKL spona LFZ patka Pozinkovaná pružinová ocel Galvanicky pozinkovaná ocel Montážní otvor na šroub M4 / M5 LFZ-U5 SKL mm 5.2 mm Příslušenství Kabelové pásky

106 LF SKL EMC Stínicí spony pro přímou montáž Typ Obj.č. Rozsah průměrů Otvor patky Bal. LF SKL mm 4.2 mm Stínicí spony SKL se používají k uzemnění stíněných kabelů. Zavedení opleteného kabelu do spony je velmi rychlé a jednoduché. Patka s otvorem pro šroub umožňuje přímou montáž kdekoliv v rozváděči. LF SKL mm 4.2 mm 4 Optimální kontakt se stíněním kabelu Jednoduchá montáž Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Prostorově nenáročné, kompaktní provedení Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím LF SKL mm 4.2 mm LF SKL mm 4.2 mm LF SKL mm 4.2 mm SKL spona LF patka Pozinkovaná pružinová ocel Galvanicky pozinkovaná ocel Montážní otvor na šroub M4 LF SKL mm 4.2 mm LF SKL mm 4.2 mm 6

107 EMC Výsledky zkoušek a měření LF SKL 8-11 Impedance Z [Ω] Útlum Vlastnosti stínicích spon byly opakovaně testovány. V širokém frekvenčním pásmu vykazují vynikající útlum o Kmitočet [MHz] Hodnoty impedance leží v uvažovaných frekvenčních rozsazích do 1 GHz pod 120 Ω a v rozsahu od khz do 0 MHz zřetelně pod 20 Ω. Útlum [db] o Kmitočet [MHz] Stínicí spony mají vysokou schopnost redukovat vf rušení. SF SKL 6-8 Impedance Z [Ω] Kontaktní plocha Stínicí spony SKL zajišťují maximální kontakt s opletením kabelu (viz obr. A). Kontaktní plocha je až o 50 % větší než u klasických spon o Kmitočet [MHz] Útlum [db] o Kmitočet [MHz] Obr. A Typová řada SKL Obr. B Tradiční spony 7

108 PFKZ SKL EMC Stínicí spony Typ Obj.č. Rozsah průměrů Bal. PFKZ SKL - Typ A (pro plechy tl mm) Obdobně jako provedení PFK SKL se tyto stínicí spony používají k uzemnění stíněných kabelů. PFKZ-A SKL mm Zavedení do spony je velmi rychlé a kabel je následně možné kabelovým páskem odlehčit v tahu dle ČSN EN PFKZ-A SKL mm 4 Spony PFKZ SKL s montážními hroty jsou vhodnou alternativou ke sponám šroubovaným. Provedení PFKZ SKL lze jednoduše nacvaknout na sběrný pásek. Hroty zajišťují spolehlivé uchycení i v případě vibrací. PFKZ-A SKL mm PFKZ-A SKL mm Možnost odlehčení tahu kabelu Optimální kontakt se stíněním kabelu Jednoduchá montáž bez použití nástrojů Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím PFKZ SKL - Typ B (pro plechy tl. 2-3 mm) PFKZ-B SKL mm PFKZ-B SKL mm SKL spona PFKZ patka Typ A: Typ B: Pozinkovaná pružinová ocel Pružinová ocel Pro plechy tl mm Pro plechy tl. 2-3 mm PFKZ-B SKL mm Příslušenství PFKZ-B SKL mm Kabelové pásky

109 PFK SKL EMC Stínicí spony Bezpečné upevnění díky montážním hrotům Typ Obj.č. Rozsah průměrů Bal. PFK SKL - Typ A (pro plechy tl mm) PFK-A SKL mm PFK-A SKL mm Stínicí spony SKL se používají k uzemnění stíněných kabelů. Zavedení opleteného kabelu do spony je velmi rychlé a jednoduché. PFK-A SKL mm Spony PFK SKL s montážními hroty jsou vhodnou alternativou ke sponám šroubovaným. Provedení PFK SKL lze jednoduše nacvaknout na sběrný pásek. Hroty zajišťují spolehlivé uchycení i v případě vibrací. PFK-A SKL mm PFK SKL - Typ B (pro plechy tl. 2-3 mm) PFK-B SKL mm PFK-B SKL mm Optimální kontakt se stíněním kabelu Jednoduchá montáž bez použití nástrojů Stálý tlak na opletení kabelu Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím PFK-B SKL mm SKL spona PFK patka Pozinkovaná pružinová ocel Pružinová ocel PFK-B SKL mm Typ A: Typ B: Pro plechy tl mm Pro plechy tl. 2-3 mm 9

110 PFKZ2 SKL EMC Stínicí spony Bezpečné upevnění díky montážním hrotům Typ A Obj.č. Typ A Typ B Obj.č. Typ B Rozsah průměrů Pos. 1 Rozsah průměrů Pos. 2 Bal. 4 Obdobně jako provedení PFK2 SKL se tyto stínicí spony používají k uzemnění stíněných kabelů. Zavedení do spony je velmi rychlé a kabel je následně možné kabelovým páskem odlehčit v tahu dle ČSN EN Spony PFKZ2 SKL s montážními hroty jsou vhodnou alternativou ke sponám šroubovaným. Provedení PFKZ2 SKL lze jednoduše nacvaknout na sběrný pásek. Hroty zajišťují spolehlivé uchycení i v případě vibrací. Možnost odlehčení tahu kabelu Optimální kontakt se stíněním kabelu Jednoduchá montáž bez použití nástrojů Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Optimální využití prostoru Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím Pro plechy tl mm: Pro plechy tl. 2-3 mm: PFKZ2-A SKL PFKZ2-B SKL neosazená mm PFKZ2-A SKL PFKZ2-B SKL neosazená 3-6 mm PFKZ2-A SKL PFKZ2-B SKL neosazená 6-8 mm PFKZ2-A SKL PFKZ2-B SKL neosazená 8-11 mm PFKZ2-A SKL PFKZ2-B SKL mm neosazená PFKZ2-A SKL PFKZ2-B SKL mm mm PFKZ2-A SKL PFKZ2-B SKL mm 3-6 mm PFKZ2-A SKL PFKZ2-B SKL mm 6-8 mm PFKZ2-A SKL PFKZ2-B SKL mm 8-11 mm PFKZ2-A SKL PFKZ2-B SKL mm neosazená PFKZ2-A SKL PFKZ2-B SKL mm mm PFKZ2-A SKL PFKZ2-B SKL mm 3-6 mm PFKZ2-A SKL PFKZ2-B SKL mm 6-8 mm PFKZ2-A SKL PFKZ2-B SKL mm 8-11 mm PFKZ2-A SKL PFKZ2-B SKL mm neosazená PFKZ2-A SKL PFKZ2-B SKL mm mm SKL spona PFKZ2 patka Typ A: Typ B: Pozinkovaná pružinová ocel Pružinová ocel Pro plechy tl mm Pro plechy tl. 2-3 mm PFKZ2-A SKL PFKZ2-B SKL mm 3-6 mm PFKZ2-A SKL PFKZ2-B SKL mm 6-8 mm PFKZ2-A SKL PFKZ2-B SKL mm 8-11 mm PFKZ2-A SKL PFKZ2-B SKL mm neosazená Příslušenství Kabelové pásky PFKZ2-A SKL PFKZ2-B SKL mm mm PFKZ2-A SKL PFKZ2-B SKL mm 3-6 mm PFKZ2-A SKL PFKZ2-B SKL mm 6-8 mm 1

111 PFK2 SKL EMC Stínicí spony Pos. 1 Pos. 2 PFK2 patka Typ A Obj.č. Typ A Typ B Obj.č. Typ B Rozsah průměrů Pos. 1 Rozsah průměrů Pos. 2 Bal. Pro plechy tl mm: Pro plechy tl. 2-3 mm: PFK2-A SKL PFK2-B SKL neosazená mm PFK2-A SKL PFK2-B SKL neosazená 3-6 mm PFK2-A SKL PFK2-B SKL neosazená 6-8 mm PFK2-A SKL PFK2-B SKL neosazená 8-11 mm PFK2-A SKL PFK2-B SKL mm neosazená PFK2-A SKL PFK2-B SKL mm mm PFK2-A SKL PFK2-B SKL mm 3-6 mm Stínicí spony SKL se používají k uzemnění stíněných kabelů. Zavedení opleteného kabelu do spony je velmi rychlé a jednoduché. Spony PFK2 SKL s montážními hroty jsou vhodnou alternativou ke sponám šroubovaným. Provedení PFK2 SKL lze jednoduše nacvaknout na sběrný pásek. Hroty zajišťují spolehlivé uchycení i v případě vibrací. PFK2-A SKL PFK2-B SKL mm 6-8 mm PFK2-A SKL PFK2-B SKL mm 8-11 mm PFK2-A SKL PFK2-B SKL mm neosazená PFK2-A SKL PFK2-B SKL mm mm PFK2-A SKL PFK2-B SKL mm 3-6 mm PFK2-A SKL PFK2-B SKL mm 6-8 mm PFK2-A SKL PFK2-B SKL mm 8-11 mm PFK2-A SKL PFK2-B SKL mm neosazená Optimální kontakt se stíněním kabelu Jednoduchá montáž bez použití nástrojů Optimální využití prostoru Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Bezúdržbové, ekonomicky výhodné řešení, odolné vůči vibracím PFK2-A SKL PFK2-B SKL mm mm PFK2-A SKL PFK2-B SKL mm 3-6 mm PFK2-A SKL PFK2-B SKL mm 6-8 mm PFK2-A SKL PFK2-B SKL mm 8-11 mm SKL spona PFK2 patka Typ A: Typ B: Pozinkovaná pružinová ocel Pružinová ocel Pro plechy tl mm Pro plechy tl. 2-3 mm PFK2-A SKL PFK2-B SKL mm neosazená PFK2-A SKL PFK2-B SKL mm mm PFK2-A SKL PFK2-B SKL mm 3-6 mm PFK2-A SKL PFK2-B SKL mm 6-8 mm 111

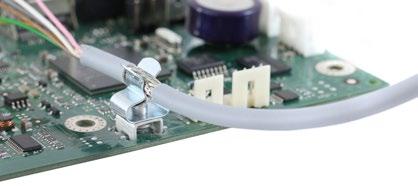

112 PCB SKL EMC Stínicí spony pro desky s plošnými spoji Ød s h H S a a b b Typ Obj.č. Výška Šířka Délka Šířka Rozteč Díra Bal. H [mm] s [mm] h [mm] S [mm] a b [mm] d [mm] Stínicí spony SKL se používají k uzemnění stíněných kabelů. Zavedení opleteného kabelu do spony je velmi rychlé a jednoduché. Stínicí spony PCB SKL mají sponu SKL připevněnou na pájecí patce, která umožňuje montáž na desku plošného spoje. V nabídce jsou patky různých provedení. PCB-4-V-6,8 SKL Rozsah průměrů mm PCB-4-V-6,8 SKL 3-6 Rozsah průměrů 3-6 mm PCB-4-V-6,8 SKL 6-8 Rozsah průměrů 6-8 mm x 5 Ø x 5 Ø x 5 Ø PCB-4-V-12,5 SKL Rozsah průměrů mm x 5 Ø 1.8 Stálý tlak na opletení kabelu, odpadá starost o stav pružiny Optimální kontakt se stíněním kabelu PCB-4-V-12,5 SKL 3-6 Rozsah průměrů 3-6 mm PCB-4-V-12,5 SKL 6-8 Rozsah průměrů 6-8 mm x 5 Ø x 5 Ø 1.8 SKL spona PCB patka Pozinkovaná pružinová ocel Pocínovaná mosaz 112

113 STFZ SKL EMC Stínicí spony pro decentrální periferní moduly STFZ-SP SKL STFZ-U SKL Použití Stínicích spon do svorkovnice STFZ SKL STFZ SKL Bosch Rexroth IP20 INLINE moduly. PHOENIX CONTACT Všechny INLINE moduly, na kterých jsou svorky 1.4 a 2.4 označeny jako PE. Pilz Všechny PSS moduly se stínicími svorkami 13 a 23. Siemens Všechny ET200 moduly, na kterých jsou svorky 4 a 8 označeny jako PE, stejně jako u terminálových modulů s přídavnými PE kontakty. TURCK Všechny BL20 I/O systémy. Stínicí spony s patkou do svorkovnice STFZ SKL umožňují uzemnit stínění a zároveň odlehčit tah kabelů. K dostání je v jednoduchém a dvojitém provedení. Dvojitá provedení STFZ2 SKL jsou určena pro analogové I/O moduly, které mají dva aktory/senzory. Spony jsou otestované na periferních modulech následujících výrobců (viz tabulka vlevo). Pro moduly SIMATIC ET 200SP od firmy SIEMENS byla vyvinuta speciální varianta STFZ-SP SKL s 1 nebo 2 hroty. VIPA SLIO Všechny SLIO moduly, na kterých jsou svorky 4 a 8 neobsazeny. WAGO Všechny svorkovnice WAGO I/O 750, na kterých jsou svorky 4 a 8 označeny jako PE. Rockwell Automation / Allen-Bradley Série 1734 Další moduly na poptání. Pro zavádění a vyjímání patky STFZ je určen montážní nástroj STFZ I/O. Obj.č STFZ-U SKL BECKHOFF EL 3122, ES 3122, ES 90, ES 94, KL 1114, KS 2134 STFZ-SP SKL Siemens SIMATIC ET 200SP 113

114 STFZ STFZ2 Jednoduchá a dvojitá patka pro moduly různých výrobců Pos. 2 Pos. 1 Typ Rozsah průměrů Pos. 1 Rozsah průměrů Pos. 2 Obj.č. Bal. 4 Jedná se o speciální stínicí spony s patkou do svorkovnice decentrálních periferních modulů, umožňující uzemnit stínění a zároveň odlehčit tah kabelů. Spolehlivě funguje u modulů nejznámějších výrobců (viz strana 113). Dvojitá provedení STFZ2 jsou určena pro analogové I/O moduly, které mají dva aktory/senzory. V závislosti na vnějším průměru opletení kabelu jsou k dispozici následující typy stínicích spon: SKL SKL 3-6 SKL 6-8 Přímé uzemnění stínění signálních kabelů do svorkovnice Upevnění kabelu a odlehčení tahu na periferním modulu STFZ SKL Jednoduchá patka: STFZ SKL mm STFZ SKL mm STFZ SKL mm STFZ2 Dvojitá patka: STFZ2 01 neosazená mm STFZ2 02 neosazená 3-6 mm STFZ2 03 neosazená 6-8 mm STFZ mm neosazená STFZ mm mm SKL spona STFZ patka Pozinkovaná pružinová ocel Galvanicky pozinkovaná ocel STFZ mm 3-6 mm STFZ mm 6-8 mm STFZ mm neosazená Příslušenství STFZ mm mm Kabelové pásky STFZ montážní nástroj STFZ mm 3-6 mm STFZ mm 6-8 mm STFZ mm neosazená STFZ mm mm STFZ mm 3-6 mm STFZ mm 6-8 mm

115 STFZ-U STFZ-SP STFZ2-SP Jednoduchá a dvojitá patka pro moduly Siemens & Beckhoff Pos. 2 Pos. 1 STFZ-SP SKL Typ Rozsah průměrů Pos. 1 Rozsah průměrů Pos. 2 Obj.č. Bal. STFZ-SP SKL / STFZ-U SKL Jednoduchá patka: STFZ-SP SKL STFZ-U SKL mm mm STFZ-SP SKL 3-6 STFZ-U SKL mm 3-6 mm STFZ-SP SKL 6-8 STFZ-U SKL mm 6-8 mm STFZ2-SP Dvojitá patka: STFZ2-SP 01 neosazená mm STFZ2-SP 02 neosazená 3-6 mm STFZ2-SP 03 neosazená 6-8 mm STFZ2-SP mm neosazená STFZ2-SP mm mm STFZ2-SP mm 3-6 mm STFZ2-SP mm 6-8 mm Stínicí spony s patkou do svorkovnice STFZ-SP umožňují uzemnit stínění a odlehčit tah kabelů u decentrálních modulů SIMATIC ET 200SP od firmy SIEMENS. Dvojitá provedeni STFZ2-SP jsou určena pro analogové I/O moduly, které mají dva aktory/senzory. Provedení STFZ-U jsou určena pro moduly Beckhoff (viz strana 113). V závislosti na vnějším průměru opletení kabelu jsou k dispozici následující typy stínicích spon: SKL SKL 3-6 SKL 6-8 Přímé uzemnění stínění signálních kabelů do svorkovnice Upevnění kabelu a odlehčení tahu na periferním modulu SKL spona STFZ-SP patka Pozinkovaná pružinová ocel Galvanicky pozinkovaná ocel STFZ2-SP mm neosazená STFZ2-SP mm mm STFZ2-SP mm 3-6 mm STFZ2-SP mm 6-8 mm Příslušenství Kabelové pásky STFZ montážní nástroj STFZ2-SP mm neosazená STFZ2-SP mm mm STFZ2-SP mm 3-6 mm STFZ2-SP mm 6-8 mm STFZ-U SKL

116 RLFZ EMC Stínicí lišty s odlehčením tahu Pos. 2 Pos. 1 Typ Obj.č. Počet spon Délka Šířka Bal. (neosazené) Inovativní stínicí lišty RLFZ slučují dvě důležité funkce. Jednak umožňují stíněné kabely efektivně uzemnit, a přitom je pomocí kabelových pásků odlehčit v tahu dle ČSN EN RLFZ ( 3) SKL 41.2 mm 44.4 mm 1 RLFZ ( 4) SKL 56.8 mm 44.4 mm 1 4 Typová řada zahrnuje typů různých délek, které mohou být flexibilně osazeny dle konkrétní aplikace až 12 stínicími sponami SKL. V závislosti na vnějším průměru opletení kabelu jsou k dispozici následující typy stínicích spon: SKL SKL 3-6 SKL 6-8 SKL 8-11 RLFZ ( 5) SKL 72.4 mm 44.4 mm 1 RLFZ ( 6) SKL 88 mm 44.4 mm 1 Prostorově nenáročné, kompaktní provedení Zákaznické stínicí lišty se sponami SKL Uzemnění a odlehčení tahu dle ČSN EN Online konfigurátor na RLFZ ( 7) SKL 3.6 mm 44.4 mm 1 RLFZ ( 8) SKL mm 44.4 mm 1 RLFZ ( 9) SKL mm 44.4 mm 1 SKL spona Nosná lišta RLFZ Pozinkovaná pružinová ocel Galvanicky pozinkovaná ocel RLFZ ( ) SKL mm 44.4 mm 1 Příslušenství Kabelové pásky RLFZ ( 11) SKL 166 mm 44.4 mm 1 RLFZ ( 12) SKL mm 44.4 mm 1 116

117 SF RLFZ EMC Stínicí lišty na DIN-lišty Pos. 1 Pos. 2 Typ Obj.č. Počet spon Délka Šířka Bal. (neosazené) SF RLFZ (x3) SKL 41.2 mm 70.7 mm 1 Jedná se o stínicí lišty RLFZ, vybavené montážními patkami pro upevnění na 35 mm DIN-lištu. SF RLFZ (x4) SKL 56.8 mm 70.7 mm 1 Typová řada zahrnuje typů různých délek, které mohou být flexibilně osazeny dle konkrétní aplikace až 12 stínicími sponami SKL. SF RLFZ (x5) SKL 72.4 mm 70.7 mm 1 V závislosti na vnějším průměru opletení kabelu jsou k dispozici následující typy stínicích spon: SKL SKL 3-6 SKL 6-8 SKL 8-11 SF RLFZ (x6) SKL 88 mm 70.7 mm 1 SF RLFZ (x7) SKL 3.6 mm 70.7 mm 1 SF RLFZ (x8) SKL mm 70.7 mm 1 Prostorově nenáročné, kompaktní provedení Zákaznické stínicí lišty se sponami SKL Velmi rychlá montáž Uzemnění a odlehčení tahu dle ČSN EN SF RLFZ (x9) SKL mm 70.7 mm 1 SKL spona Nosná lišta RLFZ Pozinkovaná pružinová ocel Galvanicky pozinkovaná ocel SF RLFZ (x) SKL mm 70.7 mm 1 Příslušenství Kabelové pásky SF RLFZ (x11) SKL 166 mm 70.7 mm 1 SF RLFZ (x12) SKL mm 70.7 mm

118 RLF EMC Stínicí lišty Pos. 1 Pos. 2 Typ Obj.č. Počet spon Délka Šířka Bal. (neosazené) RLF (x3) SKL 46.2 mm 24 mm 1 Stínicí lišty RLF umožňují jednoduše a rychle uzemnit stíněné kabely, bez možnosti odlehčení v tahu. Typová řada zahrnuje typů různých délek, které mohou být flexibilně osazeny dle konkrétní aplikace až 12 stínicími sponami SKL. RLF (x4) SKL 60.8 mm 24 mm 1 4 V závislosti na vnějším průměru opletení kabelu jsou k dispozici následující typy stínicích spon: SKL SKL 3-6 SKL 6-8 SKL 8-11 Prostorově nenáročné, kompaktní provedení Zákaznické stínicí lišty se sponami SKL Online konfigurátor na RLF (x5) SKL 72.4 mm 24 mm 1 RLF (x6) SKL 88 mm 24 mm 1 RLF (x7) SKL 3.6 mm 24 mm 1 RLF (x8) SKL mm 24 mm 1 SKL spona Nosná lišta RLF Pozinkovaná pružinová ocel Nerezová ocel RLF (x9) SKL mm 24 mm 1 RLF (x) SKL mm 24 mm 1 RLF (x11) SKL 166 mm 24 mm 1 RLF (x12) SKL mm 24 mm 1 118

119 Stínicí lišty, Konfigurátor EMC Konfigurátor stínicích lišt Pomocí konfigurátoru na si můžete sami zvolit osazení stínicí lišty pro Vaši aplikaci. Na následujících výkresech jsou příklady osazení 7 resp. 8 stínicími sponami. Příklad 1 : Sběrná lišta se 7 ks stínicích spon SKL mm. Konfigurátor umožňuje osazení stínicí lišty sponami SKL přesně dle parametrů aplikace, což vede k úsporám materiálu, prostoru v zařízení i montážního času. Konfigurátor je k dispozici na stránkách Výběrem spon na míru si sestavíte vlastní "standardní" EMC stínicí lištu. Zákaznické provedení lze samozřejmě sestavit i bez použití konfigurátoru, jsme připraveni osobně konzultovat Vaše aplikace. Příklad 2 : Sběrná lišta s 8 ks stínicích spon SKL a praporky pro odlehčení kabelů v tahu. Zákaznické stínicí lišty se sponami SKL Ekonomicky výhodné řešení i pro malé série On-line konfigurátor na Nosná lišta SKL sponě Galvanicky pozinkovaná ocel Pozinkovaná pružinová ocel 119

120 EMC Zákaznická provedení Kromě standardních produktů jsme schopni, již od malých sérií, nabídnout zákaznické produkty uzpůsobené konkrétním aplikacím. K dispozici jsou standardní stínicí lišty, které se dle potřeb aplikace osazují stínicími sponami (strany 116 až 118). Pokud Vám tyto lišty nevyhoví, jsme schopni zajistit výrobu atypických produktů dle Vašich požadavků. 4 Jsme připraveni osobně konzultovat Vaše aplikace. 120

121 EMC Zákaznická provedení Zákaznické stínicí lišty se sponami SKL Ekonomicky výhodné řešení i pro malé série Velký rozsah instalovaných kabelů Nosná lišta SKL spona Dle specifikace Pozinkovaná pružinová ocel 121

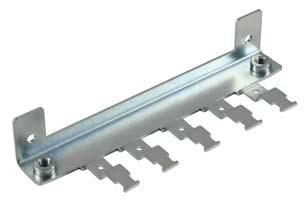

122 KEL-EMC-Z EMC Stínicí lišty s odlehčením tahu Pos. 2 Pos. 1 Typ Obj.č. Počet spon Upevnění Vhodné pro Bal. Stínicí lišty ke spolehlivému uzemnění stíněných kabelů přímo u průchodkových rámečků. KEL-EMC-Z Dlouhá strana KEL-E4 KEL 16 x KEL-U 16 x KEL-ER 16 x KEL-QUICK 16 1 Kabely jsou po zavedení do zařízení utěsněny, upevněny a uzemněny v jednom místě. Stínění kabelů jsou propojena s kostrou zařízení pomocí montážních šroubů průchodky. Toto řešení lze použít pro kabely do vnějšího průměru 16 mm. KEL-EMC-Z Dlouhá strana KEL-E5 KEL 24 x KEL-U 24 x KEL-ER 24 x KEL-QUICK KEL-EMC-Z M6 Spolehlivé propojení stínění se stěnou zařízení, nejlépe ošetřenou vodivým lakem Vysoké krytí díky utěsnění kabelového plástě Zákaznické provedení bez stínicích spon SKL Připojení M6 k uzemňovacímu pásku / vodič PE Montáž lišty současně s průchodkou KEL-EMC-Z M5 Galvanicky pozinkovaná ocel 56 M6 Vhodné pro 130 KEL průchodkové rámečky KEL-ER průchodkové rámečky KEL průchodkové rámečky KEL-QUICK průchodkové rámečky M5 122

123 KEL-EMC-PF EMC Stínicí lišty D1 D2 M5 25 3,5 13 M5 Typ Vhodné pro Obj.č. Délka Délka Bal. D1 D2 KEL-EMC-PF B4 KEL-E2 KEL-B KEL-U-B KEL-ER-B mm 58 mm 1 Tyto stínicí lišty v kombinaci se sponami PFS SKL zajistí spolehlivé uzemnění stíněných kabelů přímo u průchodkových rámečků. KEL-EMC-PF KEL-E3 KEL x KEL-U x KEL-ER x mm 83 mm 1 Stínicí lišty KEL-EMC-PF se instalují na vnitřní stěnu zařízení. K montáži se použijí šrouby, kterými je z vnější strany zařízení upevněna kabelová průchodka. Z toho důvodu jsou stínicí lišty vybaveny závitem M5. Na lištu se upevňují stínicí spony PFS SKL v počtu a velikosti dle zaváděných kabelů. KEL-EMC-PF 16 KEL- E4 KEL 16 x KEL-U 16 x KEL-ER 16 x mm 3 mm 1 KEL-EMC-PF 24 KEL-E5 KEL 24 x KEL-U 24 x KEL-ER 24 x KEL-DPZ 24 x KEL-DPZ-E mm 130 mm 1 Flexibilní systém pro různé průměry kabelů Optimální kontakt se stíněním kabelu Stálý tlak na opletení kabelu Jednoduchá montáž Galvanicky pozinkovaná ocel Vhodné pro KEL-U průchodkové rámečky KEL-ER průchodkové rámečky KEL průchodkové rámečky KEL-QUICK průchodkové rámečky KEL-BES Kartáčová kabelová průchodka KEL-DPU membránové průchodky KEL-DPZ membránové průchodky PFSZ SKL stínicí spony PFS SKL stínicí spony

124 KEL-EMC EMC Stínicí lišty Typ Obj.č. Počet zubů Upevnění Vhodné pro Bal. Zavádění konfekcionovaných kabelů do zařízení bez přerušení stínění. KEL-EMC-B Dlouhá strana KEL-E2 KEL(-U)-B KEL-ER-B KEL-QUICK-B2 B4 5 Jednoduché, rychlé a spolehlivé uzemnění Prostorově nenáročné, kompaktní provedení KEL-EMC Dlouhá strana KEL-E3 KEL(-U) x KEL-ER x 5 4 Odpadá potřeba EMC průchodek Optimální kontakt se stíněním kabelu Nerezová ocel KEL-EMC Dlouhá strana KEL-E4 KEL(-U) 16 x KEL-ER 16 x KEL-QUICK 16 5 Vhodné pro KEL-U průchodkové rámečky KEL-ER průchodkové rámečky KEL průchodkové rámečky KEL-QUICK průchodkové rámečky KEL-EMC Dlouhá strana KEL-E5 KEL(-U) 24 x KEL-ER 24 x KEL-QUICK 24 5 KEL-EMC F Krátká strana KEL(-U)-B KEL-ER-B KEL(-U) x KEL-ER x KEL(-U) 16 x KEL-ER 16 x KEL(-U) 24 x KEL-ER 24 x 5 124

125 KVT-EMC EMC Stínicí pásky pro kabelové průchodky Typ Obj.č. Rozsah průměrů Bal. KVT-EMC-25 SKL mm 5 KVT-EMC-25 SKL mm 5 KVT-EMC-25 SKL mm 5 KVT-EMC-25 SKL mm 5 Stínicí pásky KVT-EMC umožňují, v kombinaci s dělenými průchodkami KVT a QVT, uzemnit opletení kabelů ihned po průchodu do zařízení. Stínění se galvanicky propojí se stěnou zařízení, nebo s uzemňovacím páskem. Pomocí kabelových pásků lze kabel zároveň odlehčit v tahu dle ČSN EN Při použití KVT-EMC-32 není možné kvůli malému vnitřnímu průměru zavést konektory SUB D9. KVT-EMC-32 SKL mm 5 KVT-EMC-32 SKL mm 5 Jednoduchá montáž Optimální kontakt se stíněním kabelu Možná dodatečná montáž Upevnění k uzemňovacímu pásku (otvor M5) KVT-EMC-32 SKL mm 5 Galvanicky pozinkovaná ocel KVT-EMC-32 SKL mm 5 Vhodné pro KVT dělené kabelové průchodky QVT dělené kabelové průchodky

126 SK EMC Stínicí spony š v d Popis Typ Obj.č. Rozsah Rozměry Bal. průměrů d š v [mm] Stínicí spony se používají ke spolehlivému propojení stínění kabelů se společným uzemněním. Spony lze montovat šroubem přímo na plech zařízení, pomocí SF patky na 35 mm DIN-lištu, nebo díky SC patce na 30 mm C-lištu. Pro přímou montáž (šroub M4): SK mm SK mm SK mm SK mm Montáž na elektroinstalační lišty i pásky 3 mm Rozmanité možnosti instalace Montáž na 35 mm DIN-lištu: SF SK mm SF SK mm SF SK mm SC samostatná patka na C-lištu (Bal.: ) Obj.č SF SK mm Montáž na pásky 3 mm: SS SK mm SK spona SF patka Galvanicky pozinkovaná ocel Pružinová ocel SS SK mm SS SK mm Příslušenství Sběrné pásky 3 SS SK mm Montáž na 30 mm C-lištu: SC SK mm SC SK mm SC SK mm SC SK mm

127 SKS EMC Stínicí spony š d v Typ Obj.č. Rozsah Rozměry Bal. Popis průměrů d š v [mm] SKS mm Stínicí spony se používají ke spolehlivému propojení stínění kabelů se společným uzemněním. Spony SKS se montují na sběrný pásek 3 mm. SKS mm Flexibilní spony pro široký rozsah průměrů Jednoduchá montáž na pásky 3 mm SKS mm SKS spona Pozinkovaná nerezová ocel SKS mm Příslušenství Sběrné pásky 3 SKS mm SKS mm

128 KAFM-EMC Stínicí lišty pro odlehčení tahu Typ SF: Pro nacvaknutí na DIN-lišty Typ SC: Pro přišroubování na C-lištu Typ SK: Pro přišroubování na DIN-lišty Typ DH: Pro přímou montáž na plech zařízení s distančním sloupkem Typ Obj.č. Obj.č. Obj.č. Obj.č. Obj.č. Délka Délka Počet Typ SF Typ SK Typ SC Typ DH jen hřeben D1 D2 zubů KAFM Stínicí lišty KAFM umožňují efektivně uzemnit a upevnit stíněné kabely v elektrických zařízeních. KAFM Díky nabídce montážních patek lze stínicí hřebeny KAFM instalovat na elektroinstalační 35 mm DIN-lišty, 30 mm C-lišty, nebo přímo na plech zařízení. KAFM KAFM D1 D2 KAFM KAFM ,50 KAFM Nerezová ocel KAFM Příslušenství KAFM 59 pozinkovaná Kabelové pásky SF Samotná nacvakávací patka na 35 mm DIN-lištu SK Samotná šroubovací patka na 35 mm DIN-lištu SC Samotná šroubovací patka na 30 mm C-lištu Sloupek Distanční sloupek 8 mm Šroub M4 16 DIN 912 Podložka 420 Podložka ø 4.3 mm DIN

129 ZL SB-EMC Stínicí plechy pro lišty ZL D1 D2 26 6,50 D1 D2 42, 6,50 Typ Provedení Obj.č. Vhodné Délka Délka Bal. Pro D1 D2 ZL 39 SB-EMC-1 jednořadé ZL mm 19.5 mm ZL 39 SB-EMC-2 dvouřadé ZL mm 19.5 mm ZL 60 SB-EMC-1 jednořadé ZL mm 43.5 mm ZL 60 SB-EMC-2 dvouřadé ZL mm 43.5 mm Stínicí plechy zajišťují spolehlivý kontakt stínění kabelů se zemnicím bodem zařízení. Používají se jako volitelné příslušenství odlehčovacích lišty ZL. Kabely lze díky tomu mechanicky upevnit a současně uzemnit jejich stínění. Odlehčovací lišty nejsou součástí dodávky a musí být objednány zvlášť. ZL 87 SB-EMC-1 jednořadé ZL mm 68 mm ZL 87 SB-EMC-2 dvouřadé ZL mm 68 mm Stínicí plech ZL lišta Nerezová ocel Polyamid (PA) ZL 3 SB-EMC-1 jednořadé ZL 3 6 mm 84 mm ZL 3 SB-EMC-2 dvouřadé ZL 3 6 mm 84 mm Vhodné pro SF ZL odlehčovací lišty ZL odlehčovací lišty ZL-AB odlehčovací lišty ZL 121 SB-EMC-1 jednořadé ZL mm 2.5 mm ZL 121 SB-EMC-2 dvouřadé ZL mm 2.5 mm ZL 140 SB-EMC-1 jednořadé ZL mm 121 mm ZL 140 SB-EMC-2 dvouřadé ZL mm 121 mm 129

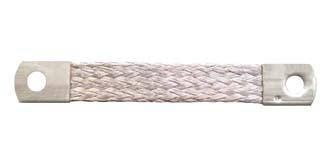

130 MB Uzemňovací pásky Typ Obj.č. Délka Průřez Díra Bal. D [mm] mm 2 Uzemňovací pásky MB jsou vyrobeny z flexibilních E-Cu splétaných lanek. Díky minimálním přechodovým odporům jsou pásky MB vhodné pro uzemnění či pospojování kovových částí zařízení. MB 0 6 M M6 1 MB M M6 1 MB M M6 1 MB M M6 1 MB M M6 1 MB M M6 1 MB M M6 1 4 MB 0 M M6 1 MB 0 M M8 1 MB 150 M M8 1 MB 200 M M6 1 MB 200 M M8 1 MB 200 M6+M M6 + M8 1 MB 250 M6+M M6 + M8 1 MB 300 M M6 1 MB 300 M M8 1 MB 300 M6+M M6 + M8 1 MB 400 M M6 1 MB 400 M M8 1 MB 500 M M6 1 MB 0 16 M M6 1 MB 0 16 M M8 1 MB M M6 1 MB M M8 1 MB M M6 1 MB M M

131 MB Uzemňovací pásky M8 Nalisované koncovky (měď ) M6 Typ Obj.č. Délka Průřez Díra Bal. D [mm] mm 2 MB M6+M M6 + M8 1 MB M M8 1 MB M6+M M6 + M8 1 MB M M6 1 MB M M8 1 MB M6+M M6 + M8 1 Nabídka různých délek a průměrů Ekonomicky výhodné řešení Velmi nízké hodnoty impedance MB M M8 1 MB M M8 1 Pocínovaná měď s nalisovanými koncovkami MB M M8 1 MB M M8 1 MB 0 25 M M 1 MB M M 1 MB M M8 1 MB M M 1 Proudová zátěž Průřez: 6 mm² mm² 16 mm² 25 mm² 35 mm² Proudová zátěž: A 75-5 A A A A MB M M8 1 MB M M 1 MB M M8 1 MB M M 1 D MB M M 1 MB M M8 1 MB M M8 1 MB M M

132 5 Chráničkový systém Úhlové 90 přírubové objímky CONFiX FWS umožňují upevnit kabelové chráničky na strojích, ovládacích panelech a rozváděčích. Horní kryt je pevně přimontovaný k základně, nehrozí tedy jeho ztráta a instalace je velmi jednoduchá. CONFiX FWS Kabelové chráničky CONFiX WS chrání kabeláž proti mechanickému poškození a vlivu okolního prostředí. Konfekcionované kabely lze zavést do dělených chrániček CONFiX WST s odpovídajícími držáky CONFiX SH. CONFiX SH CONFiX WST FWS Montáž Jednoduchá instalace přírubových objímek CONFiX FWS: 1. Přišroubování za spodní díl 1. Rychlá a jednoduchá montáž Horní kryt objímky je pevně přimontovaný k základně, instalace je tedy velmi jednoduchá. 2. Snadný servis Dělená chránička CONFiX WST umožňuje průběžně přidávat konfekcionované i standardní kabely v drsných podmínkách. 3. Flexibilita Chráničky CONFiX WS z různých materiálů lze použít na rozdílné aplikace. UV stabilní polyamid odolává mechanickým vlivům (vnější i vnitřní aplikace), polypropylen je odolný chemicky (kyseliny, zásady). 2. Vložení chráničky s kabely 3. Přišroubování horního dílu 1Přišroubování 2 3 Vložení Kompletace 132

133 Skupina výrobků 5 CONFiX Chráničkový systém Obsah kapitoly IP54 Přírubové objímky IP54 s metrickým závitem / s drážkou CONFiX FWS Dělené kabelové chráničky pro konfekcionované kabely NW - NW 70 CONFiX WST 138 Kabelové chráničky NW NW 50 Držáky kabelových chrániček pro dělené kabelové chráničky CONFiX WST CONFiX WS CONFiX SH

134 r FWS-A Přírubové objímky s metrickým závitem Vnitřní metrický závit IP54 Typ Závit Díra [mm] Velikost (A B) [mm] Výřezy (C D) [mm] Vrtací rozměry (E F) [mm] Obj.č. Bal. Úhlové přírubové objímky CONFiX FWS umožňují upevnit a utěsnit kabelové chráničky, použité v elektrických zařízeních, ovládacích panelech a rozváděčích. Horní kryt je pevně přimontovaný k základně, nehrozí tedy jeho ztráta a instalace je velmi jednoduchá. CONFiX FWS-A 16 M CONFiX FWS-A 20 M Přírubové objímky CONFiX FWS jsou k dispozici buď s metrickým závitem ve variantě CONFiX FWS-A, nebo v provedení CONFiX FWS-B s drážkou pro chráničky se jmenovitou světlostí NW 13, 17, 23, 29, 37 a 50. CONFiX FWS-A 25 M Všechny typy mohou být volitelně v barvě šedé (RAL 7011) nebo černé (RAL 9005). CONFiX FWS-A 32 M r = Příslušenství CONFiX WS kabelové chráničky CONFiX FWS-A 40 M r = CONFiX FWS-A 50 M r = E E B D F F B D C A C A Rozměry / Vrtací rozměry FWS-A 16 až 25 Rozměry / Vrtací rozměry FWS-A 32 až

135 r FWS-B Přírubové objímky s drážkou IP54 Vnitřní drážka Upevnění horního krytu Typ Jmenovitá světlost * Díra [mm] Velikost (A B) [mm] Výřezy (C D) [mm] Vrtací rozměry (E F) [mm] Obj.č. Bal. CONFiX FWS-B 11 NW CONFiX FWS-B 16 NW Přimontovaný kryt Rychlá a jednoduchá montáž Funkční design Krytí IP54 CONFiX FWS-B 21 NW CONFiX FWS-B 29 NW r = Barva Stupeň krytí Třída hořlavosti Teplota Vlastnosti Polykarbonát (PC) černá (RAL 9005) šedá (RAL 7011) IP54 UL94-V0, samozhášivý - 30 C až + 0 C (staticky) Bez halogenu, bez silikonu CONFiX FWS-B 36 NW r = Příslušenství CONFiX WS kabelové chráničky CONFiX FWS-B48 NW r = E E B D F F B D C A C A Rozměry / Vrtací rozměry FWS-B 11 až 21 Rozměry / Vrtací rozměry FWS-B 29 až 48 * Parametr vlnitých kabelových chrániček 135

136 WS Kabelové chráničky Určené pro CONFiX FWS-B Typ Vnitřní průměr Vnější průměr Určené pro: Obj.č. Bal. (Délka) CONFiX WS-G-PA-NW 7.5 Ø mm Ø 6.7 mm m Kabelové chráničky chrání kabeláž proti mechanickému poškození a okolním podmínkám. Chráničky jsou k dispozici ve velikostech NW 7.5, 8.5,, 13, 17, 23, 29, 37 a 50. Od velikosti NW 13 je možné je upevnit do přírubových objímek CONFiX FWS. CONFiX WS-B-PA-NW 7.5 Ø mm Ø 6.7 mm m CONFiX WS-G-PA-NW 8.5 Ø 11.7 mm Ø 8.4 mm m CONFiX WS-B-PA-NW 8.5 Ø 11.7 mm Ø 8.4 mm m CONFiX WS-G-PA-NW Ø 13 mm Ø 9.9 mm m CONFiX WS-B-PA-NW Ø 13 mm Ø 9.9 mm m Chráničky se vyrábějí v různých variantách: CONFiX WS-G-PA-NW 13 Ø 15.8 mm Ø 12.7 mm CONFiX FWS-B m CONFiX WS-PA: polyamidová chránička pro aplikace s vysokým mechanickým namáháním (motory, automobily, stavební stroje, loděnice, dráhy, rozváděče). CONFiX WS-B-PA-NW 13 Ø 15.8 mm Ø 12.7 mm CONFiX FWS-B m CONFiX WS-G-PA-NW 17 Ø 21.2 mm Ø 16.6 mm CONFiX FWS-B m CONFiX WS-B-PA-NW 17 Ø 21.2 mm Ø 16.6 mm CONFiX FWS-B m CONFiX WS-PAL: odlehčená polyamidová chránička pro aplikace s vyšším mechanickým namáháním (viz výše). CONFiX WS-PP: polypropylenová chránička pro aplikace s motory, v automobilech, do statických aplikací a továren. CONFiX WS-G-PA-NW 23 Ø 28.3 mm Ø 23.2 mm CONFiX FWS-B m CONFiX WS-B-PA-NW 23 Ø 28.3 mm Ø 23.2 mm CONFiX FWS-B m CONFiX WS-G-PA-NW 29 Ø 34.5 mm Ø 29 mm CONFiX FWS-B m CONFiX WS-B-PA-NW 29 Ø 34.5 mm Ø 29 mm CONFiX FWS-B m CONFiX WS-G-PA-NW 37 Ø 42.4 mm Ø 36 mm CONFiX FWS-B m CONFiX WS-B-PA-NW 37 Ø 42.4 mm Ø 36 mm CONFiX FWS-B m CONFiX WS-G-PA-NW 50 Ø 54 mm Ø 47.7 mm CONFiX FWS-B m CONFiX WS-B-PA-NW 50 Ø 54 mm Ø 47.7 mm CONFiX FWS-B m 136

137 WS Kabelové chráničky Typ Vnitřní průměr Vnější průměr Určené pro: Obj.č. Bal. (Délka) CONFiX WS-B-PAL-NW 7.5 Ø mm Ø 6.7 mm m CONFiX WS-B-PAL-NW 8.5 Ø 11.5 mm Ø 8.5 mm m CONFiX WS-B-PAL-NW Ø 13.2 mm Ø.1 mm m CONFiX WS-B-PAL-NW 13 Ø 16 mm Ø 13 mm CONFiX FWS-B m CONFiX WS-B-PAL-NW 17 Ø 21.2 mm Ø 17.1 mm CONFiX FWS-B m CONFiX WS-B-PAL-NW 23 Ø 28.4 mm Ø 23.5 mm CONFiX FWS-B m WS-PA Barva Třída hořlavosti Teplota Vlastnosti Polyamid (PA) černá šedá UL94-HB -40 C až +120 C Bez halogenu, UV stabilní dle ČSN EN ISO 8580 WS-PAL CONFiX WS-B-PAL-NW 29 Ø 34.5 mm Ø 29.4 mm CONFiX FWS-B m CONFiX WS-B-PAL-NW 37 Ø 42.2 mm Ø 36.7 mm CONFiX FWS-B m CONFiX WS-B-PAL-NW 50 Ø 54 mm Ø 48.1 mm CONFiX FWS-B m Barva Třída hořlavosti Teplota Vlastnosti Polyamid (PA) černá UL94-HB -40 C až +120 C Bez halogenu, UV stabilní dle ČSN EN ISO 8580 WS-PP CONFiX WS-B-PP-NW 7.5 Ø 9.9 mm Ø 6.9 mm m CONFiX WS-B-PP-NW 8.5 Ø 11.6 mm Ø 8.5 mm m CONFiX WS-B-PP-NW Ø 12.7 mm Ø.1 mm m Barva Třída hořlavosti Teplota Vlastnosti Polypropylen (PP) černá UL94-V2, samozhášivý -40 C až +135 C Bez halogenu, vysoce odolný proti kyselinám / zásadám CONFiX WS-B-PP-NW 13 Ø 15.8 mm Ø 12.9 mm CONFiX FWS-B m CONFiX WS-B-PP-NW 17 Ø 21 mm Ø 16.8 mm CONFiX FWS-B m Vhodné pro CONFiX FWS Přírubové objímky CONFiX WS-B-PP-NW 23 Ø 28 mm Ø 23.7 mm CONFiX FWS-B m CONFiX WS-B-PP-NW 29 Ø 33.9 mm Ø 29.3 mm CONFiX FWS-B m CONFiX WS-B-PP-NW 37 Ø 42 mm Ø 36.7 mm CONFiX FWS-B m CONFiX WS-B-PP-NW 50 Ø 53.6 mm Ø 47.8 mm CONFiX FWS-B m 137

138 WST Dělené kabelové chráničky Krácení chráničky na požadovanou délku Typ Obj.č. Vnitřní Vnější Odpovídající Jmenovitá Délka* průměr průměr vložka světlost Dělené kabelové chráničky CONFiX WST jsou dvoudílné a umožňují dodatečnou montáž konfekcionovaných kabelů i celých kabelových svazků. CONFiX WST NW mm 13.6 mm KT 13 KTRS 13 mm 50 m* Největší flexibilitu nabízí tyto chráničky v kombinaci s přírubovými průchodkami KVT-W90. S měnícím se rozsahem instalace se použije jiná chránička a odpovídající vložka, zatímco průchodka a tím i výřez v rozváděči zůstává stejný. CONFiX WST NW mm 18.5 mm KT mm 50 m* Dělené kabelové chráničky je možné dodat v délce dle individuálního požadavku. Všechny chráničky jsou dostupné i v metráži (násobky 0,5 m). Tím je možné zamezit nepotřebným zbytkům. CONFiX WST NW mm 25.5 mm KT mm 50 m* Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis CONFiX WST NW mm 31 mm KT mm 50 m* CONFiX WST NW mm 41.4 mm KTMB-P 37 mm 25 m* Třída hořlavosti Teplota Vlastnosti Polypropylen, černý UL94-HB - 40 C až + 5 C UV stabilní CONFiX WST NW mm 54 mm KTMB-Q 45 mm 25 m* Vhodné pro CONFiX WST NW mm 79.8 mm KTMB-S 70 mm m* CONFiX SH držáky kabelových chrániček Průchodkové systémy pro konfekcionované kabely Průchodkové systémy pro kabely bez konektorů * Všechny chráničky jsou dostupné i v metráži (násobky 0.5 m). 138

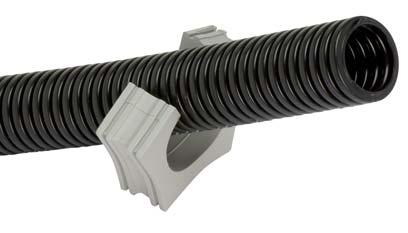

139 SH Držáky kabelových chrániček WST Typ Obj.č. Odpovídající Otvor Šířka Výška Bal. chránička patky [mm] [mm] CONFiX SH NW M Držáky CONFiX SH jsou určeny pro upevnění dělených kabelových chrániček. CONFiX SH NW 14 M Držák chrániček se na místo montáže upevňuje šroubem. CONFiX SH NW 20 M Třída hořlavosti Teplota Vlastnosti Polyamid (PA), černý UL94-V2-40 C až C Bez halogenu, bez silikonu CONFiX SH NW 23 M Příslušenství CONFiX WST dělené kabelové chráničky 138 CONFiX SH NW 37 M CONFiX SH NW 45 M CONFiX SH NW 70 M

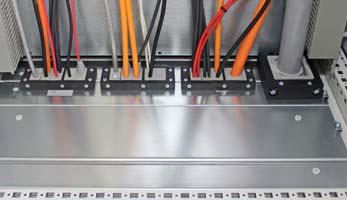

140 6 Příslušenství rozváděčů Dna rozvádečů, přírubové plechy a příslušenství KDR - Dna rozvádečů pro prachotěsné zavádění kabelů Elektrické rozváděče používané v průmyslových provozech musí být spolehlivě chráněné proti vnikání špíny a prachu. Elektrická vodivost těchto nečistot může vést ke zkratu a jejich tepelný odpor může způsobit přehřátí přístrojů. Výsledkem mohou být odstávky zařízení, úraz elektrickým proudem, nebo požár. Slabým místem rozváděčů jsou jejich dna, kudy bývají zaváděny kabely a vodiče bez dostatečného těsnění. Ventilátory a klimatizace vytvářejí v prostoru rozváděče proud vzduchu, který dovnitř nasává prach a víří ho. Řešením tohoto problému jsou dna rozváděčů KDR-ESR a KDR2. KDR 2 pro dělené průchodkové rámečky KEL KDR-ESR pro dělené kabelové rámečky KEL-U Zavádění konfekcionovaných kabelů o průměru až 35 mm (KEL 24) Během montáže lze pro práci využít téměř celý prostor dna rozváděče Zavádění napájecích kabelů o průměru až 65 mm (řada KEL-JUMBO) Rychlé upevnění rámečku KEL-U bez použití nářadí Zavádění konfekcionovaných kabelů o průměru až 35 mm (KEL-U 24/ KEL-U 16) Další příslušenství IP54 IP54 IP64 Kartáčové průchodky Vymezovací plechy Přírubové plechy Zaslepovací desky Montážní patky Matice 140

141 Skupina výrobků 6 Příslušenství rozváděčů Obsah kapitoly IP54 Dna rozvádečů IP54 se zásuvným rámem KDR-ESR IP64 Zaslepovací desky IP54 / IP64 BPK / BPK-RF / BPM / BPK-SNAP IP54 Dělená dna rozváděčů IP54 KDR Příslušenství pro DIN-lišty a sběrné pásky MF 161 Dna rozvádečů s kartáčovými průchodkami Šestihranná matice M16 -M85 KDR-BES KGM / GM / GMT Vymezovací plechy MP Dna rozváděčů IP54 s výřezy pro vymezovací plechy KDR-BMP IP Přírubové plech FP-AE / FP-KL / FP-BG

142 KDR-ESR Dna rozváděčů se zásuvným rámem KDR-ESR Montáž KDR-ESR je jednodílný plech pro dna rozváděčů. Díky zásuvnému rámu lze do dna rozváděče jednoduše bez použití nástrojů zasunout a upevnit kabelové rámečky KEL. 1 Na dno se upevní nosný plech a do rámečkových průchodek se zavedou potřebné kabely. Při správném postupu a výběru průchodkových vložek lze dosáhnout krytí IP54. Neosazené pozice lze utěsnit zaslepovacími deskami BPK-SNAP. a poznámky Jednoduchá montáž a demontáž V průběhu montáže je dostupná téměř celá plocha dna rozvádeče Závádět lze bez obtíží i velké konektory Plechy KDR-ESR jsou projektovány pro rozváděče Rittal TS 8, další velikosti jsou dostupné na požádání Odpadá opracování plechu Snadná dodatečná montáž bez odpojování kabelů Třída hořlavosti Stupeň krytí Teplota Vlastnosti Vhodné pro Nosný plech: Pozinkovaná ocel Zásuvný rám: Polyamid (PA) UL94-V0, samozhášivý IP54 při správném použití všech komponent - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu 2 Po osazení všech pozic se průchodky zkompletují. 3 Poté co se zkompletované KEL rámečky zasunou do zásuvných rámů, upevní se pomocí vroubkovaného šroubu. 4 Celé dno se uzavře standardním plechem (je součástí dodávky), který zafixuje osazený systém KDR-ESR. KEL(-U) 24 / 16 průchodkové rámečky KEL-JUMBO průchodkové rámečky BPK-SNAP 16 /

143 12 KDR-ESR Dna rozváděčů 43,5 0 43, Těsnicí páska Obj.č (Bal.: 1 m) 35 Rozváděč Šířka rozváděče Celková délka Světlý rozměr dna Počet průchodkových rámečků Obj.č. plechu JUMBO 1 JUMBO 2 KEL(-U) KEL(-U) mm 458 mm 435 mm TS8 600 mm 458 mm 435 mm mm 458 mm 435 mm mm 658 mm 635 mm TS8 800 mm 658 mm 635 mm mm 658 mm 635 mm mm bez příčné výztuhy 858 mm 835 mm TS8 00 mm bez příčné výztuhy 858 mm 835 mm mm bez příčné výztuhy 858 mm 835 mm mm* s příčnou výztuhou 420 mm 398 mm TS8 00 mm* s příčnou výztuhou 420 mm 398 mm mm* s příčnou výztuhou 420 mm 398 mm mm* 518 mm 495 mm TS mm* 518 mm 495 mm mm* 518 mm 495 mm * Při osazování dvou polí rozváděče jsou potřebné dva kompletní dvoudílné plechy

144 KDR 2 Dělená dna rozváděčů KDR 2 Montáž Dělené dvoudílné plechy jsou určené pro dna rozváděčů. Jsou vybaveny výřezy pro průchodkové rámečky KEL / KEL-U resp. KEL-JUMBO. Plechy jsou z výroby vybaveny závity pro montáž průchodkových rámečků KEL. a poznámky Během montáže je pro manipulaci s kabely přístupná téměř celá plocha dna rozváděče Bez obtíží lze zavádět i kabeláž s velkými konektory či masivní napájecí kabely Systém umožňuje dodatečné úpravy, servisní zásahy i vývojové modifikace Díky modularitě odpadá řada přípravných a montážních prací Nepoužité výřezy je možné zaslepit deskami BPM Systém je vyvinut pro systém Rittal TS8, nabízíme však i jiná provedení a velikosti Při montáži se nejdříve k odděleným plechům přišroubují průchodkové rámečky, do kterých se za pomoci elastických vložek usadí kabely. Pozinkovaná ocel Vhodné pro KEL 24 průchodkové rámečky KEL-JUMBO průchodkové rámečky BPM zaslepovací desky Po kompletním osazení se obě části smontují pomocí šroubů v průchodkových rámečcích. Dotažením se upevní kabely a zároveň dojde ke kvalitnímu spojení obou dílů plechu. 144

145 KDR 2 Dělená dna rozváděčů Těsnicí páska Obj.č (Bal.: 1 m) Rozváděč Šířka rozváděče Celková délka Světlý rozměr dna Počet průchodkových rámečků Obj.č. plechu JUMBO 1 JUMBO 2 KEL TS mm 458 mm 435 mm TS mm 658 mm 635 mm TS 8 00 mm bez příčné výztuhy 858 mm 835 mm TS 8 00 mm* s příčnou výztuhou 420 mm 398 mm TS mm* 518 mm 495 mm * Při osazování dvou polí rozváděče jsou potřebné dva kompletní dvoudílné plechy

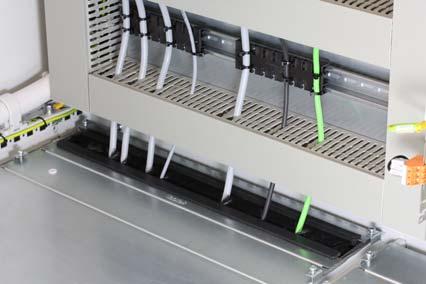

146 KDR-BES Systém pro dna rozváděčů s kartáčovými průchodkami Pro standardní výřezy: KEL-BES - Strana 57 KDR-BES Montáž Dvoudílné průchodkové plechy KDR-BES jsou vybaveny kartáčovými lištami. Plechy se upevňují standardními klipy Rittal. Kartáčové lišty se montují ve vzdálenosti dle průměru největšího zaváděného kabelu. Systém KDR-BES je vhodný k ochraně rozváděčů proti vniknutí hrubých nečistot. a poznámky Snadná dodatečná montáž bez odpojování kabelů. Plechy je možné montovat okolo existující kabeláže. Plechy KDR-BES jsou projektovány pro rozváděče Rittal TS8. Jiné velikosti jsou dostupné na vyžádání. V průběhu montáže je dostupná téměř celá plocha dna rozváděče. Teplota Vlastnosti Nosný plech: Pozinkovaná ocel Kartáčové lišty: Polyamid (PA) - 20 C až + 90 C (staticky) Bez halogenu, bez silikonu Příslušenství ZL lišty pro odlehčení tahu

147 KDR-BES Systém pro dna rozváděčů s kartáčovými průchodkami ~ 16 ~ Typ Rozváděč Šířka rozváděče Celková délka Světlý rozměr dna Obj.č. plechu KDR-BES-TS8-600 TS8 600 mm 458 mm 435 mm KDR-BES-TS8-800 TS8 800 mm 658 mm 635 mm KDR-BES-TS8-00 TS8 00 mm bez příčné výztuhy 858 mm 835 mm KDR-BES-TS TS mm* 518 mm 495 mm * Při osazování dvou polí rozváděče jsou potřebné dva kompletní dvoudílné plechy

148 MP Vymezovací plechy Aplikace MP Vymezovací plechy MP jsou vybaveny výřezy pro osazení průchodkovými systémy KEL 24, KEL-U 24, KEL-JUMBO, KEL-DPF, KEL-JUMBO flex a KEL-ULTRA flex. Vymezovací desky je možné připevnit na: Oddělovací stěny Rittal Uzavřená dna a stropy rozváděčů různých výrobců Dna rozváděčů Lohmeier Dna rozváděčů Rittal s plechy KDR-BMP Zaslepovací plech obj.č slouží k uzavření nepotřebných výřezů, případně k individálnímu opracování dle potřeb aplikace. Zavádění kabelů do rozváděče Rittal TS8 pomocí vymezovacích plechů, umístěných v plechu KDR-BMP Zavádění kabelů do oddělovací stěny rozváděče Rittal TS8 pomocí vymezovacího plechu Součástí dodávky je odpovídající těsnění. Zavádění kabelů různých průměrů do uzavřeného stropu rozváděče, pomocí vymezovacího plechu. Rozměr výřezu mm. Zavádění neohebného napájecího kabelu do uzavřeného stropu rozváděče, pomocí vymezovacího plechu. Rozměr výřezu mm. 148

149 338 MP Vymezovací plechy Popis Typ Obj.č. Vhodné pro MP Zaslepovací deska, bez výřezu Rozměry Pozinkovaná ocel Hliník (Obj.č ) mm MP KEL(-U) 24 x MP KEL(-U) 24 x MP KEL-JUMBO 1 1 KEL-JUMBO 2 Vhodné pro KEL 24 průchodkové rámečky KEL-U 24 průchodkové rámečky KEL-SNAP nacvakávací patice KEL-JUMBO průchodkové rámečky KEL-DPF pyramidové průchodky KEL-JUMBO flex pyramidové průchodky KEL-ULTRA flex pyramidové průchodky Zaslepovací desky MP KEL-JUMBO 1 MP KEL(-U) 24 x 1 KEL-JUMBO 1 MP výřez M50 pro KEL-DPF nebo KEL-DPZ MP Výřez 3 KEL-JUMBO flex MP Výřez 2 KEL-ULTRA flex 149

150 KDR-BMP Dna rozváděčů s výřezy pro vymezovací plechy Plechy KDR-BMP jsou určené pro dna rozváděčů Rittal TS8 a lze je použít místo standardních plechů. 144 Plechy se upevňují standardními klipy Rittal. 314 Na plechy KDR-BMP lze instalovat vymezovací plechy MP0-MP8 s výřezy pro průchodky, do kterých se zavádějí kabely. Ø M5 (8 ) a poznámky Velmi jednoduchá montáž Odpadá opracování plechu Stupeň krytí Pozinkovaná ocel IP54 při správném použití všech komponent 314 Ø M5 (24 ) Ø M5 (16 ) Vhodné pro MP Vymezovací plechy

151 KDR-BMP Dna rozváděčů s výřezy pro vymezovací plechy Typ Rozváděč Šířka rozváděče Hloubka rozváděče Počet výřezů pro Obj.č. vymezovací plechy KDR-BMP 600/ mm 400 mm KDR-BMP 600/500 TS8 600 mm 500 mm KDR-BMP 600/ mm 600 mm KDR-BMP 800/ mm 400 mm KDR-BMP 800/500 TS8 800 mm 500 mm KDR-BMP 800/ mm 600 mm KDR-BMP 00/ mm s příčnou výztuhou 400 mm KDR-BMP 00/500 TS8 00 mm s příčnou výztuhou 500 mm KDR-BMP 00/ mm s příčnou výztuhou 600 mm KDR-BMP 1200/ mm s příčnou výztuhou 400 mm KDR-BMP 1200/500 TS mm s příčnou výztuhou 500 mm KDR-BMP 1200/600 pro levý sektor 1200 mm s příčnou výztuhou 600 mm KDR-BMP 1200/600 pro pravý sektor 1200 mm s příčnou výztuhou 600 mm

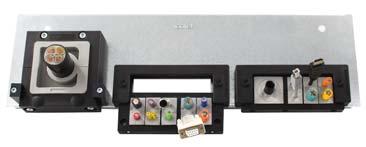

152 FP-AE Přírubové plechy pro kompaktní rozváděčové skříně Popis Přírubové plechy FP jsou vybaveny výřezy mm pro průchodkové systémy. Používají se pro kompaktní rozváděče AE, skříně TP a modulární rozváděče MP. Výřezy a vrtací rozteče plechů odpovídají standardním rozměrům pro 24-pólové průmyslové konektory. Všechny přírubové plechy jsou práškově povlakovány v odstínu RAL 7035 či RAL Těsnění a šrouby pro přírubové plechy jsou součástí dodávky. Dělené průchodky doporučujeme utahovat momentem Nm. Odpadá drahé opracování plechu Vysoká hustota montáže při použití průchodkových systémů KEL, KEL-U, KEL-DPZ či KEL-DP Velká úspora času ve srovnání s použitím klasických kabelových průchodek 534 Přáškově povlakovaná ocel 149 Vhodné pro KEL průchodkové rámečky KEL-U průchodkové rámečky KEL-SNAP nacvakávací patice KEL-QTA 24 průchodkové desky KEL-DPU 24 membránové průchodky KEL-DPZ 24 membránové průchodky KEL-DP 24 membránové průchodky Zaslepovací desky

153 FP-AE Přírubové plechy pro kompaktní rozváděčové skříně Typ Obj.č. Určené pro: Určené pro: Velikost Odpovídající rozváděče RAL 7035 (Skupina výrobků 1) (Skupina výrobků 2) desek (např. pro Rittal) FP-AE Typ s 1 výřezem KEL KEL-QTA 24 KEL-DP 24 1 AE 32 AE 35 FP-AE Typ se 2 výřezy KEL 24 FP-AE Typ se 2 výřezy KEL KEL 24 KEL-U 24 KEL-QTA 24 KEL 16 KEL-U 16 KEL-DPZ 24 KEL-DPU 24 KEL-DP AE 30 AE 31 AE 38 AE 1380 FP-AE Typ se 2 výřezy KEL 24 FP-AE Typ se 4 výřezy KEL KEL 24 KEL-U 24 KEL-SNAP 24 KEL-QTA 24 KEL 24 KEL-U 24 KEL-QTA 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP AE 37 AE 45 AE 50 AE 57 AE 10 AE 11 AE 1114 AE 1130 AE 1213 AE 1338 AE 1350 CS CS CS CS TP 67 TP 6712 TP 6714 TP 6716 FP-AE Typ se 4 výřezy KEL 16 FP-AE Typ se 3 výřezy KEL 24 FP-AE Typ se 6 výřezy KEL KEL 16 KEL-U 16 KEL-SNAP 16 KEL 24 KEL-U 24 KEL-SNAP 24 KEL-QTA 24 KEL 24 KEL-U 24 KEL-QTA 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP AE 39 AE 54 AE 55 AE 58 AE 60 AE 73 AE 76 AE 77 AE 90 AE 1180 AE 1260 AE 1280 AE 1339 AE 1360 AE 1376 AE 1958 EL 1919 EL 1926 IN TP 6711 TP TP 6715 TP

154 FP-KL Přírubové plechy pro svorkovnicové skříňky Membránové průchodky pro Rittal KL: KEL-DPZ-KL - Strana 66 Popis FP pro svorkovnicové skřínky 221 Přírubové plechy FP umožňují osadit svorkovnicové skříňky Rittal KL průchodkovými systémy pro konfekcionované i standardní kabely. Desky standardizovaných rozměrů jsou vybaveny výřezy a dírami se závity. Odpadne tak složité a drahé opracování plechu. Dělené průchodky doporučujeme utahovat momentem Nm Přáškově povlakovaná ocel 221 Vhodné pro 90 KEL průchodkové rámečky KEL-U průchodkové rámečky KEL-SNAP nacvakávací patice KEL-DPU membránové průchodky KEL-DPZ membránové průchodky KEL-DP membránové průchodky KEL-DPF pyramidové průchodky Zaslepovací desky

155 FP-KL Přírubové plechy pro svorkovnicové skříňky Typ Obj.č. Určené pro Velikost Odpovídající rozváděče RAL 7035 průchodky desek (např. pro Rittal) FP-KL 221x90 Typ s 1 výřezem KEL KEL KEL-U KEL-SNAP 2 Svorkovnicové skříňky Rittal KL FP-KL 221x90 16 Typ s 1 výřezem KEL KEL 16 KEL-U 16 KEL-SNAP 16 2 Svorkovnicové skříňky Rittal KL FP-KL 221x90 24 Typ s 1 výřezem KEL KEL 24 KEL-U 24 KEL-SNAP 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP 24 2 Svorkovnicové skříňky Rittal KL FP-KL 221x90 A Typ se 3 výřezy KEL-B KEL-U-B KEL-SNAP-B KEL-DPZ-B KEL-DPZ 40 KEL-DPF 40 2 Svorkovnicové skříňky Rittal KL FP-KL 221x90 B Typ se 3 výřezy KEL-B Pouze s 2 KEL-SNAP-B a 1 KEL-DPZ-B 2 Svorkovnicové skříňky Rittal KL FP-KL 221x90 C Typ se 3 výřezy KEL-B KEL-B KEL-U-B KEL-DPZ-B 2 Svorkovnicové skříňky Rittal KL 155

156 FP-BG Přírubové plechy pro rozvodnicové skříňky Popis FP pro rozvodnice 355 Přírubové plechy FP umožňují osadit rozvodnicové skříňky Rittal BG průchodkovými systémy pro konfekcionované i standardní kabely. Desky standardizovaných rozměrů jsou vybaveny výřezy pro průmyslové konektory, které odpovídají průchodkovým rámečkům KEL 24, KEL-U 24, KEL-DP 24, KEL-DPU 24 a KEL-DPZ Dělené průchodky doporučujeme utahovat momentem Nm. 92 Přáškově povlakovaná ocel 214 Vhodné pro 88 KEL 24 průchodkové rámečky KEL-U 24 průchodkové rámečky KEL-SNAP nacvakávací patice KEL-QTA průchodkové desky KEL-DPZ 24 membránové průchodky KEL-DP 24 membránové průchodky Zaslepovací desky

157 FP-BG Přírubové plechy pro rozvodnicové skříňky Typ Obj.č. Určené pro Velikost Odpovídající rozváděče RAL 7035 průchodky desek (např. pro Rittal) FP-BG 355x92 Typ se 2 výřezy KEL KEL 24 KEL-U 24 KEL-SNAP 24 KEL-QTA 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP 24 - BG FP-BG 555x92 Typ se 3 výřezy KEL KEL 24 KEL-U 24 KEL-SNAP 24 KEL-QTA 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP 24 6 BG BG IN FP-FL 21 Typ s 1 výřezem KEL KEL 24 KEL-U 24 KEL-SNAP 24 KEL-QTA 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP 24 - Přírubové desky Fibox 157

158 až do až do BPK Zaslepovací desky plastové Nacvakávací desky BPK-RF pro montáž bez nástrojů. Šroubovací desky BPK. Typ Obj.č. Pro zaslepení Rozměry Bal. výřezů pro KEL BPK Zaslepovací desky šroubovací: Zaslepovací desky umožňují zakrýt výřezy pro průchodky a standardní průmyslové konektory -pólové / 16-pólové / 24-pólové. BPK-B 420 KEL-B KEL-U-B KEL-ER-B mm Plastové zaslepovací desky jsou k dispozici ve dvou provedení: Typ BPK: Zaslepovací desky šroubovací Typ BPK-RF A: Zaslepovací desky nacvakávací do plechu tloušťky mm BPK BPK KEL KEL-U KEL-ER KEL 16 KEL-U 16 KEL-ER 16 KEL-QUICK mm mm BPK KEL 24 KEL-U 24 KEL-ER 24 KEL-QUICK mm Rychlá montáž zaslepovací desky typ BPK-RF jednoduchým nacvaknutím do výřezu Integrované obvodové těsnění (až do IP64) BPK Zaslepovací desky nacvakávací do plechu: BPK-B-RF A KEL-B KEL-U-B mm Třída hořlavosti Stupeň krytí Teplota Vlastnosti Polypropylen (PP) Těsnění: Elastomer UL94-V0 BPK: IP64 BPK-RF A: IP54-30 C až C (staticky) Bez halogenu, bez silikonu BPK -RF A BPK 16-RF A KEL KEL-U KEL 16 KEL-U 16 KEL-QUICK mm mm Vhodné pro FP Přírubové plechy BPK 24-RF A KEL 24 KEL-U 24 KEL-QUICK mm BPK-JFX KEL-JUMBO flex mm 5 158

159 BPM Zaslepovací desky kovové Typ Obj.č. Pro zaslepení Rozměry Bal. výřezů pro KEL BPM-B BPM 6 BPM 6 V2A KEL-B KEL-U-B KEL-QUICK-B 6-pólových průmyslových konektorů mm mm Zaslepovací desky umožňují zakrýt výřezy pro průchodky a standardní průmyslové konektory 6-pólové / -pólové / 16-pólové / 24-pólové. BPM BPM V2A KEL KEL-U mm Těsnění je součástí dodávky. BPM-FG B KEL-FG B mm BPM 16 BPM 16 V2A KEL 16 KEL-U 16 KEL-QUICK mm Stupeň krytí Pozinkovaná ocel Tloušťka 2 mm IP54 BPM 16-E KEL 16-E mm BPM 16-MT KEL 16-MT mm Vhodné pro KDR 2 dělená dna rozváděčů FP přírubové plechy MP vymezovací plechy BPM 16-2MT KEL 16-2MT mm BPM 24 BPM 24 V2A KEL 24 KEL-U 24 KEL-QUICK mm BPM 24-E KEL 24-E 143 x 83 mm BPM 24-MT KEL 24-MT mm 1 BPM-JUMBO flex KEL-JUMBO flex mm 1 BPM-JUMBO KEL-JUMBO mm 1 BPM-JUMBO KEL-JUMBO mm 1 BPM-ULTRA KEL-ULTRA flex 168 mm Tloušťka 1,5 mm

160 BPK-SNAP Zaslepovací desky pro patice KEL-SNAP Typ Obj.č. Vhodné pro patice: Rozměry Bal. d š v [mm] Zaslepovací desky BPK-SNAP umožňují zakrýt neosazenou nacvakávací patici KEL-SNAP. BPK-SNAP-B KEL-SNAP-B mm Jsou určené pro zakrytí rozváděče při manipulaci se zařízením. Montáž desky BPK-SNAP je velmi jednoduchá, záslepka odpovídající velikosti se do patice jednoduše zacvakne. K následnému vyjmutí není potřebný žádný nástroj. BPK-SNAP KEL-SNAP mm Zaslepovací desky BPK-SNAP 16 a BPK-SNAP 24 lze použít k zaslepení patic KEL-SNAP a neosazených zásuvných rámů KDR-ESR. BPK- SNAP KEL-SNAP mm Třída hořlavosti Stupeň krytí Teplota Vlastnosti Polyethylen (PE) UL94-HB IP54-40 C až + 80 C (staticky) Bez silikonu Vhodné pro BPK-SNAP KEL-SNAP mm KEL-SNAP nacvakávací patice KDR-ESR dna rozváděčů se zásuvným rámem

161 MF Montážní patky pro sběrný pásek 3 a DIN-lišty V D Š Popis Typ Verze Obj.č. Obj.č. Rozměry Bal. bez svorky se svorkou d š v [mm] Typ A MF-A49 Typ A mm MF-A68 Typ A mm Nabídka různých montážních patek pro upevnění elektroinstalačních lišt 35 mm DIN a sběrných pásků 3 mm. Provedení inspirovaná zákaznickými požadavky se liší způsobem montáže. Typ B MF-A88 Typ A mm MF-B20 Typ B mm Pro instalaci pásku 3 mm se používá upevňovací svorka, vybavená závitem a šroubem M6. Upevňovací svorka Obj.č Typ C MF-B30 Typ B mm MF-B50 Typ B mm MF-B90 Typ B mm Velká nabídka provedení a velikostí Jednoduchá instalace elektroinstalačních lišt a sběrných pásků Montážní patky typu D umožňují instalaci 2 lišt MF-C40 Typ C mm Galvanicky pozinkovaná ocel Typ D MF-C53 Typ C mm Příslušenství Sběrné pásky Obj.č. 360 Upevňovací svorka Obj.č MF-D49 Typ D mm Sběrné pásky 3 mm mm* 1 * Speciální délky jsou dostupné na požádání

162 KGM GMT Matice Typ KGM: Plastová matice Závit Typ Obj.č. Výška Klíč Průměr Výřez Bal. [mm] [mm] a b [mm] Šestihranná matice s metrickým závitem k montáži kabelových průchodek. Typ KGM: Plastová matice M KGM PA 4.3 SW Šestihranné matice KGM-SUB-D9, KGM-PB a KGM-SUB-D25 s metrickými závity slouží k závádění standardních konektorů SUB-D, PROFIBUS a DVI do dělených kabelových průchodek KVT 32, KVT 40 a KVT 50. M KGM PA 7 SW KGM-SUB-D9 k zavádění konektorů SUB-D9 (Potřebný výřez: 36 mm) KGM-PB k zavádění konektorů PROFIBUS a DVI (Potřebný výřez: 42 mm) M KGM PA 7 SW KGM-SUB-D25 k zavádění konektorů SUB-D25 (Potřebný výřez: 50 mm) M KGM PA 7 SW M KGM PA 7 SW M KGM PA 8.5 SW M KGM PA 8.5 SW Klíče pro matice M75 / M85 Hliníkové klíče na plastové matice M75 a M85, určené pro montáž průchodek KEL-DPF. M KGM PA 8.5 SW M85 2 KGM PA SW M75: Obj.č M85: Obj.č Bal.: 1 162

163 KGM GMT Matice Typ KGM: PB, SUB-D9, SUB-D25 Typ GMT: Dělená matice Závit Typ Obj.č. Výška Klíč Průměr Výřez Bal. [mm] [mm] a b [mm] a Typ KGM: PB, SUB-D9, SUB-D25 M KGM-SUB-D PC 7 SW b M KGM-PB PC 8 SW M KGM-SUB-D25 Typ GMT: Dělená matice PC 8 SW Barva Třída hořlavosti Teplota Vlastnosti Polyamid (PA) / Polykarbonát (PC) šedá (blízká RAL 7035) černá UL94-V0, samozhášivý - 30 C až C Bez halogenu, bez silikonu M GMT PA 9 SW M GMT PA 9 SW M GMT PA 12 SW M GMT PA 15 SW Vhodné pro KVT, KVT-SNAP, KVT-W90 Nacvakávací dělené průchodky QVT nacvakávací dělené průchodky KEL-DPZ membránové průchodky KEL-DPF pyramidové průchodky

164 Průchodkové systémy do prostředí s nebezpečím výbuchu Směrnice 2014/34/EU (ATEX) KEL-U / KEL-ER KVT 80 Název ATEX je zkratkou "ATmosphères EXplosives" a označuje evropskou směrnici 2014/34/EU, která se týká elektrických i neelektrických zařízení určených do prostředí s nebezpečím výbuchu. Zahrnuje všechny výrobky uváděné na trh od 1. června Směrnice je určena výrobcům a dovozcům ve 27 státech EU, 4 státech EFTA a v Turecku. Směrnice ATEX platí pro všechna elektrická i neelektrická zařízení a ochranné systémy určené do prostředí s nebezpečím výbuchu. Navíc směrnice zahrnuje řízení, kontrolu a monitoring zařízení umístěných mimo zónu s nebezpečím výbuchu, které však zajišťují bezpečnost zařízení uvnitř této zóny. Směrnice ATEX platí pro všechna výbušná průmyslová prostředí včetně důlních. Definuje základní požadavky na bezpečnost zařízení a komponent určených do prostředí s nebezpečím výbuchu. Popisuje postupy, které vedou k souladu se směrnicí. Naplnění směrnice je závislé na zóně, do které je výrobek určen (proces posuzování shody se liší). KEL-DPF ATEX směrnice 2014/34/EU reguluje: KEL-DPZ Od roku 2003 musí být každý výrobek, určený do prostředí s nebezpečím výbuchu, certifikován dle směrnice ATEX, označený značkou CE, Ex a doplněný skupinou a kategorií. Výrobky icotek, které jsou certifkované, jsou odpovídajícím způsobem označeny. Všechny výrobky, komponenty a ochranné systémy určené do prostředí s nebezpečím výbuchu musí směrnici 2014/34/EU vyhovovat. 7 schvalování výrobků posuzování shody (definice prostředí, posuzování rizik, prohlášení o shodě) označení zařízení či ochranného systému značkou CE Pro použití v prostředí s nebezpečím výbuchu nabízí icotek výrobky certifikované dle ATEX do zóny G (plyn) a D (prach) ve skupine II, kategorie Důležité upozornění! Určeno pouze pro statické instalace kabelů! Průchodkové systémy jsou určeny pouze do statických aplikací, kde nejsou kabely mechanicky namáhány. Průchodkové systémy icotek vyhovují směrnici 2014/34/EU (ATEX) pro zařízení a ochranné systémy určené do zóny 1, 2, 21 a

165 Skupina výrobků 7 Průchodkové systémy do prostředí s nebezpečím výbuchu Obsah kapitoly ATEX Průchodkové rámečky IP65 / IP54 KEL-ER 24 / KEL-ER 16 / KEL-ER / KEL-ER-B / KEL-ER-E KEL-U 24 / KEL-U 16 / KEL-U / KEL-U-B / KEL-E ATEX Dělené kabelové průchodky IP54 M80 KVT 80 IP54 IP54 IP65 IP IP ATEX Průchodkové rámečky IP54 Průchodkové vložky a záslepky IP65 / IP54 KEL 24 / KEL 16 / KEL / KEL-B 170 IP54 KT malé / KT velké / KT-DPF / KTMB / KTMB 183 / DT / FT / KTF / ST IP54 ATEX Průchodkové rámečky IP54 KEL 24 / KEL 16 rozšíření KEL 24-E / KEL 24-MT / KEL 24-2MT KEL 16-E / KEL 16-MT / KEL 16-2MT IP66 ATEX Membránové průchodky IP66 KEL-DPU IP54 ATEX Průchodkové rámečky IP54 pro ploché kabely KEL-FL 173 IP66 ATEX Membránové průchodky IP66 KEL-DPZ-KL / KEL-DPZ 24 / KEL-DPZ-B / KEL-DPZ-E IP54 ATEX Průchodkové rámečky IP54 KEL 183 / KEL 183-E 174 IP68 ATEX Membránové průchodky IP68 M32 - M63 KEL-DPZ kulaté 182 IP54 ATEX Průchodkové rámečky IP54 KEL-JUMBO 175 IP68 ATEX Pyramidové průchodky IP68 M25 - M85 KEL-DPF

166 až do KEL-U ATEX Průchodkové rámečky V2A antikorozní KEL-U s montážními šrouby z nerezové oceli V2A. KEL-U jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Vyřez Vložky KT Bal. malé velké Dělený průchodkový sytém pro zavádění konfekcionovaných kabelů s krytím IP54. Umožňuje zavedení, utěsnění kabelů o průměru od 2 do 35 mm. Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. Výřezy a vrtací rozměry pro rámečky KEL-U jsou shodné s -, 16- a 24- pólovými průmyslovými konektory. Dělené průchodkové rámečky KEL-U-B jsou určeny pro standardní výřezy mm. Velmi jednoduchá montáž Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odolnost proti vibracím KEL-U 24 ATEX mm - KEL-U 24 ATEX mm - KEL-U 24 7 ATEX mm 6 1 KEL-U 24 7 ATEX mm 6 1 KEL-U 24 4 ATEX mm 2 2 KEL-U 24 4 ATEX mm 2 2 KEL-U 16 8 ATEX mm 8 - KEL-U 16 8 ATEX mm 8 - KEL-U 16 5 ATEX mm 4 1 KEL-U 16 5 ATEX mm 4 1 KEL-U 16 2 ATEX mm - 2 KEL-U 16 2 ATEX mm - 2 KEL-U 6 ATEX mm 6 - KEL-U 6 ATEX mm 6-7 Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54, při správné volbě a použití všech komponent - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 17 mm KEL-U 3 ATEX mm 2 1 KEL-U 3 ATEX mm 2 1 KEL-U-B4 ATEX mm 4 - KEL-U-B4 ATEX mm 4 - KEL-U-B1 ATEX mm - 1 KEL-U-B1 ATEX mm - 1 Příslušenství Průchodkové vložky

167 až do KEL-ER ATEX Průchodkové rámečky V2A antikorozní KEL-ER s montážními šrouby z nerezové oceli V2A. KEL-ER jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Výřez Vložky KT Bal. malé velké KEL-ER 24 ATEX mm - KEL-ER 24 ATEX mm - KEL-ER 24 7 ATEX mm 6 1 KEL-ER 24 7 ATEX mm 6 1 KEL-ER 24 4 ATEX mm 2 2 KEL-ER 24 4 ATEX mm 2 2 KEL-ER 16 8 ATEX mm 8 - KEL-ER 16 8 ATEX mm 8 - Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP65. Umožňuje zavedení a utěsnění kabelů o průměru od 2 do 16 mm (KT 2-15) a od 16 do 35 mm (KT 16-34). Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. Výřezy a vrtací rozměry pro rámečky KEL jsou shodné s 24-, 16- a - pólovými průmyslovými konektory. Dělené průchodkové rámečky KEL-ER-B jsou určeny pro standardní výřezy mm. KEL-ER 16 5 ATEX mm 4 1 KEL-ER 16 5 ATEX mm 4 1 KEL-ER 16 2 ATEX mm - 2 KEL-ER 16 2 ATEX mm - 2 KEL-ER 6 ATEX mm 6 - KEL-ER 6 ATEX mm 6 - KEL-ER 3 ATEX mm 2 1 KEL-ER 3 ATEX mm 2 1 KEL-ER-B4 ATEX mm 4 - KEL-ER-B4 ATEX mm 4 - KEL-ER-B1 ATEX mm - 1 KEL-ER-B1 ATEX mm - 1 Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Tloušťka rámu Příslušenství Polyamid (PA) UL94-V0, samozhášivý IP65, při správné volbě a použití všech komponent - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 17 mm KT průchodkové vložky

168 až do KEL-E ATEX Průchodkové rámečky V2A antikorozní KEL-E s montážními šrouby z nerezové oceli V2A. KEL-E jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Výřez Vložky KT Bal. malé velké KEL-E2 ATEX mm 2 - Kompaktní průchodkové rámečky KEL-E jsou navrženy pro aplikace s omezeným prostorem. KEL-E2 ATEX mm 2 - Je možné zavádět kabely a hadice o vnějším průměru do 17 mm. KEL-E3 ATEX mm 3 - KEL-E3 ATEX mm 3 - Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Kompaktní rozměry Vhodné pro konektory D-SUB Odolnost proti vibracím KEL-E4 ATEX mm 4 - KEL-E4 ATEX mm 4 - KEL-E5 ATEX mm 5 - KEL-E5 ATEX mm 5-7 Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54, při správné volbě a použití všech komponent - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 17 mm Příslušenství Průchodkové vložky

169 až do KEL-ER-E ATEX Průchodkové rámečky V2A antikorozní KEL-ER s montážními šrouby z nerezové oceli V2A. KEL-ER jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Výřez Vložky KT Bal. malé velké KEL-ER-E2 ATEX KEL-ER-E2 ATEX KEL-ER-E3 ATEX KEL-ER-E3 ATEX KEL-ER-E4 ATEX Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP65. Kompaktní průchodkové rámečky KEL-ER-E jsou navrženy pro aplikace s omezeným prostorem. Umožňuje zavedení a utěsnění kabelů o průměru od 2 do 16 mm (KT 2-15). Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. KEL-ER-E4 ATEX KEL-ER-E5 ATEX KEL-ER-E5 ATEX Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Kompaktní rozměry Vhodné pro konektory D-SUB Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP65, při správné volbě a použití všech komponent - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 17 mm 7 Příslušenství KT průchodkové vložky

170 až do KEL ATEX Průchodkové rámečky V2A antikorozní KEL s montážními šrouby z nerezové oceli V2A. KEL jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Výřezy Vložky KT Bal. malé velké 7 Výřezy a vrtací rozměry pro rámečky KEL jsou shodné s -, 16- a 24- pólovými průmyslovými konektory. Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů. Dělené průchodkové rámečky KEL-B jsou určeny pro standardní výřezy mm. Průchodková vložka odpovídajícího průměru se osadí kabelem a zavede se do drážek průchodkového rámečku. Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54, při správné volbě a použití všech komponent - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 17 mm KEL 24 ATEX mm - KEL 24 ATEX mm - KEL 24 7 ATEX mm 6 1 KEL 24 7 ATEX mm 6 1 KEL 24 5 ATEX mm 5 - KEL 24 5 ATEX mm 5 - KEL 24 4 ATEX mm 2 2 KEL 24 4 ATEX mm 2 2 KEL 16 8 ATEX mm 8 - KEL 16 8 ATEX mm 8 - KEL 16 5 ATEX mm 4 1 KEL 16 5 ATEX mm 4 1 KEL 16 4 ATEX mm 4 - KEL 16 4 ATEX mm 4 - KEL 16 2 ATEX mm - 2 KEL 16 2 ATEX mm - 2 KEL 6 ATEX mm 6 - KEL 6 ATEX mm 6 - KEL 3 ATEX mm 2 1 KEL 3 ATEX mm 2 1 Příslušenství Průchodkové vložky KEL-B4 ATEX mm 4 - KEL-B4 ATEX mm 4 - KEL-B1 ATEX mm - 1 KEL-B1 ATEX mm

171 KEL 24-E/-MT/-2MT ATEX Průchodkové rámečky V2A antikorozní KEL s montážními šrouby z nerezové oceli V2A. KEL jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Výřezy Vložky KT Bal. malé velké KEL E mm 15-1 KEL E mm 15-1 KEL E mm KEL E mm KEL 24 9-E mm KEL 24 9-E mm Průchodkové rámečky KEL 24-E/-MT/-2MT jsou navrženy pro aplikace s velkým počtem kabelů. Rozšířením rámečku KEL 24 o přídavné lišty vznikl systém schopný pojmout až 120 konfekcionovaných kabelů. KEL 24 -E mm - 1 KEL 24 -E mm - 1 KEL MT mm 20-1 KEL MT mm 20-1 KEL MT mm KEL MT mm KEL MT mm KEL MT mm KEL MT mm KEL MT mm KEL 24 8-MT mm KEL 24 8-MT mm KEL MT mm 30-1 KEL MT mm 30-1 KEL MT mm KEL MT mm KEL MT mm KEL MT mm KEL MT mm KEL MT mm KEL MT mm KEL MT mm Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Zvýšená hustota montáže Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Tloušťka rámu Příslušenství Polyamid (PA) UL94-V0, samozhášivý IP54, při správné volbě a použití všech komponent - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 17 mm Průchodkové vložky

172 KEL 16-E/-MT/-2MT ATEX Průchodkové rámečky KEL s montážními šrouby z nerezové oceli V2A. KEL jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Výřezy Vložky KT Bal. malé velké Průchodkové rámečky KEL 16-E/-MT/-2MT jsou navrženy pro aplikace s velkým počtem kabelů. Rozšířením rámečku KEL 16 o přídavné lišty vznikl systém schopný pojmout až 96 konfekcionovaných kabelů. KEL E ATEX mm 12-1 KEL E ATEX mm 12-1 KEL 16 6-E ATEX mm KEL 16 6-E ATEX mm KEL MT ATEX mm 16-1 KEL MT ATEX mm 16-1 KEL 16 -MT ATEX mm KEL 16 -MT ATEX mm Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Zvýšená hustota montáže Odolnost proti vibracím KEL 16 4-MT ATEX mm KEL 16 4-MT ATEX mm KEL MT ATEX mm 24-1 KEL MT ATEX mm 24-1 KEL MT ATEX mm KEL MT ATEX mm KEL MT ATEX mm KEL MT ATEX mm Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54, při správné volbě a použití všech komponent - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 17 mm Příslušenství Průchodkové vložky

173 KEL-FL ATEX Průchodkové rámečky Typ Obj.č. Výřezy Vložky Bal. KT FT KEL-FL A ATEX mm 0 KT 1 FT-1 KEL-FL B ATEX mm KEL-FL C ATEX mm KEL-FL D ATEX mm 0 KT 1 FT-2 1 KT 1 FT-1 0 KT 1 FT-3 Typová řada KEL-FL umožňuje jednoduché, rychlé a flexibilní zavádění plochých kabelů. Pro utěsnění se požívají průchodkové vložky KT a FT. Inovativní konstrukce průchodkových vložek poskytuje velkou toleranci v rozměrech kabelů. KEL-FL E ATEX mm 1 KT 1 FT-2 KEL-FL F ATEX mm 0 KT 2 FT-1 KEL-FL G ATEX mm 2 KT 1 FT-1 Zavádění plochých kabelů současně s konfekcionovanými jedním rámečkem KEL KEL-FL H ATEX mm 2 KT 1 FT-2 Prostorově nenáročné, kompaktní provedení KEL-FL I ATEX mm KEL-FL J ATEX mm KEL-FL K ATEX mm 1 KT 2 FT-1 3 KT 1 FT-1 1 FT-1 1 FT-2 KEL-FL L ATEX mm 1 FT-4 Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Tloušťka rámu Příslušenství Malé průchodkové vložky FT ploché průchodkové vložky Polyamid (PA) UL94-V0, samozhášivý IP54, při správné volbě a použití všech komponent - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 17 mm

174 až do KEL 183 KEL 183-E ATEX Průchodkové rámečky KEL 183-E KEL 183 Typ Obj.č. Výřezy Vložky Bal. KT 183 KT velké KEL ATEX mm 2-1 Průchodkových systém KEL 183 umožňuje zavádění kabelů a hadic až do průměru 75 mm a utěsnění dle IP54. KEL ATEX mm 2-1 Pro kabely do průměru 35 mm je možné použít dělené průchodkové vložky KT. Pomocí dělitelných kabelových vložek je možné zavádět konfekcionované kabely. Pro silné kabely s vnějším průměrem až 75 mm byly vyvinuty vložky KTMB, určené do průchodek KEL 183. Nejsou dělitelné, kabely se protahují předlisovaným otvorem. KEL ATEX mm KEL ATEX mm KEL ATEX mm KEL ATEX mm Zavádění kabelů až do průměru 75 mm Zavádění neohybných kabelů a kabelových svazků Jednoduché a rychlé dodatečné úpravy KEL 183-E4 ATEX mm KEL 183-E4 ATEX mm KEL 183-E16 ATEX mm 16 KT malé 1 7 Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54, při správné volbě a použití všech komponent - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 17 mm KEL 183-E16 ATEX mm 16 KT malé 1 Příslušenství KTMB průchodkové vložky Průchodkové vložky

175 až do KEL-JUMBO ATEX Průchodkové rámečky V2A antikorozní KEL-JUMBO s montážními šrouby z nerezové oceli V2A. Typ Obj.č. Výřezy Vložky Bal. KTF KEL-JUMBO 1 ATEX mm 1 1 KEL-JUMBO 1 ATEX mm 1 1 Průchodkový systém KEL-JUMBO umožňuje zavádění kabelů a hadic až do průměru 65 mm. KEL-JUMBO 2 ATEX mm 2 1 KEL-JUMBO 2 ATEX mm 2 1 Inovativní vložka s pružnou membránou umožňuje zavádění šikmo vedoucích kabelů. Výřezy doporučujeme kruhové, s průměrem o % menším než je průměr kabelu. Zavádění kabelů až do průměru 65 mm Kabely mohou procházet průchodkou i šikmo Jednoduché a rychlé dodatečné úpravy Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Tloušťka rámu Polyamid (PA) UL94-V0, samozhášivý IP54, při správné volbě a použití všech komponent - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 35 mm 7 Příslušenství KTF průchodkové vložky

176 až do KVT 80 ATEX Dělené kabelové průchodky Typ Obj.č. Výřezy Vložky KT Bal. malé velké Dělené kabelové průchodky KVT 80 umožňují zavádět konfekcionované kabely do elektrických zařízení. Po sestavení pomocí přiložených šroubů poskytuje dvoudílná průchodka dostatečné utěsnení. Dělené průchodky KVT 80 jsou určeny pro montáž do zdí od 1.5 do mm tloušťky. KVT 80 3 ATEX mm KVT 80 6 ATEX mm 6-1 Zavádění konfekcionovaných kabelů Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká variabilita Snadná a rychlá montáž z přední strany Poznámka Při montáži KVT 80 na tenký plech jsou doporučeny následují hodnoty krouticího momentu: plechy 1.5 mm = 1 Nm / plechy od 2 mm = 1.5 Nm 7 Barva Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Polykarbonát (PC) šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu Příslušenství Průchodkové vložky * Platí pouze pro šedé provedení

177 KT ATEX Průchodkové vložky Typ Strana Rozsah průměrů Popis BTK 44 Záslepka KT 2 - KT mm KTs 16 - KTs mm KT S1 44 KT oval 44 cca 8 4 mm KT tele 44 Telefonní kabel KT tele1 44 Datový kabel RJ12 Průchodkové vložky KT se používají v následujících průchodkových systémech: KEL-U ATEX/KEL-ER ATEX/KEL ATEX ( ) KVT 80 ATEX (176) Touto řadou je možné zavádět kabely a hadice o vnějším průměru od 2 do 35 mm. KT tele2 44 Datový kabel RJ/RJ4 KT KT ø 2 mm - 2 ø 8 mm KT KT ø 2 mm - 4 ø 6 mm KT-ASI 45 1 ASI kabel KT-ASI2 rl 45 2 ASI kabel KT-ASI2 ll 45 2 ASI kabel ATG 46 Redukce Třída hořlavosti Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Elastomer UL94-V0, samozhášivý - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu BTG 46 Záslepka 7 KT 16 - KT mm 177

178 KT-DPF KTMB DT ATEX Flexibilní průchodkové vložky Popis Typ Strana Rozsah průměrů Flexibilní vložky KTMB / KT-DPF mají rozšířený rozsah průměrů. Jsou vhodné pro vývoj a montáž, kde nejsou přesně známé vnější průměry zaváděných kabelů. Vložky nejsou dělené a nejsou tudíž vhodné pro zavádění konfekcionovaných kabelů. Řezání KT- -DPF před zaváděním kabelu: Uřízněte na průměru o 20% menším než požadovaný průměr kabelu. Průchodkové vložky řady DT slouží k zavádění nekonfekcionovaných kabelů a vyznačují se velmi vysokou hustotou montáže. Je možné je aplikovat všude tam, kde lze použít KT průchodkové vložky velké. KT-DPF-A mm KT-DPF-B mm KT-DPF-C mm KTMB-A mm KTMB-B mm KTMB-C mm KTMB-D mm KTMB-E mm KTMB-G mm KTMB-H mm KTMB-I mm 7 Je možno zavádět konfekcionované a standardní kabely jedním průchodkovým rámečkem Vysoká hustota montáže Možnost přípravy kabelových svazků mimo rozváděč Zavádění neohybných kabelů a kabelových svazků Třída hořlavosti Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Elastomer UL94-V0, samozhášivý - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu KTMB-J mm KTMB-K mm KTMB-O (KEL 183) 33 Záslepka KTMB-P (KEL 183) mm KTMB-Q (KEL 183) mm KTMB-R (KEL 183) mm KTMB-S (KEL 183) mm DT max. 6.5 mm 2 max mm DT max. 7.1 mm DT max. 6.5 mm 3 max. 9.5 mm 3 max mm DT max. 9.5 mm FT-1 x - FT-4 x (KEL-FT) 31 Plochých kabelů KTF 00 (KEL-JUMBO) 35 Záslepka KTA (KEL-JUMBO) 35 Redukce KTF 34 - KTF 62 (KEL-JUMBO) mm 178

179 až do KEL-DPU ATEX Membránové průchodky Utěsnění na přední straně. Utěsnění na zadní straně. Upevňovací trn pro rychlou montáž bez nástrojů. Typ Obj.č. Výřezy Počet Bal. IP66 kabelů KEL-DPU ATEX mm mm mm KEL-DPU ATEX KEL-DPU ATEX KEL-DPU ATEX mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm Membránové průchodkové desky KEL-DPU umožňují zavádět velké množství kabelů na malém prostoru. Jsou vhodné pro kabely průměru od 3.2 do 20.5 mm a zajišťují krytí dle IP65/IP66. Průchodky KEL-DPU jsou charakteristické vyztuženým rámem. Výřezy a vrtací rozteče KEL-DPU 24 jsou shodné s 24-pólovými průmyslovými konektory. Osazení KEL- DPU kabely a pneumatickými hadičkami je velmi rychlé. Po propíchnutí předlisované membrány tenkým bodcem se kabely jednoduše protáhnou. KEL-DPU ATEX KEL-DPU ATEX KEL-DPU ATEX KEL-DPU ATEX mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm Nacvakávací / šroubovací Robustní provedení Jednoduché osazení Vysoká hustota montáže Dvojité těsnění kabelů s krytím IP65 / IP66 Hygienický design beze spár * Platí pouze pro šedé provedení Barva Stupeň krytí Třída hořlavosti Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Rámeček: Polypropylen (PP) Membrána: Elastomer šedá (blízká RAL 7035) černá IP65/IP66 (certifikováno dle ČSN EN 60529) UL94-V0, samozhášivý - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu

180 až do KEL-DPZ-KL ATEX Membránové průchodky Utěsnění na přední straně. Utěsnění na zadní straně. IP65 Typ Obj.č. Výřezy Počet Bal. kabelů Průchodkové desky KEL-DPZ-KL umožňují zavádět až 72 kabelů (bez konektoru). Membránové průchodky se osazují velmi snadno, po propíchnutí předlisované membrány tenkým bodcem se kabel jednoduše protáhne. Po zavedení je kabel membránou utěsněn a mechanicky upevněn. Propíchnutou a nevyužitou membránu je možné zaslepit odpovídající ucpávkou ST-B. KEL-DPZ-KL 72 ATEX mm 42x mm 21x mm mm mm 1 Průchodkové desky KEL-DPZ-KL jsou určeny do standardizovaných výřezů rozváděčových skříní Rittal KL. Kompaktní rozměry Dvojité těsnění zajišťující krytí IP65 Vysoká hustota montáže Velmi rychlá montáž Hygienický design beze spár 7 Barva Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Nosný plech: Nerezová ocel V2A nalisovaným elastomerem Těsnicí membrána: Elastomer Šrouby: Nerezová ocel V2A šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP65 (certifikováno dle ČSN EN 60529) - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu * Platí pouze pro šedé provedení 180

181 až do KEL-DPZ ATEX Membránové průchodky Utěsnění na přední straně. Utěsnění na zadní straně. Typ Obj.č. Výřezy Počet Bal. kabelů IP66 KEL-DPZ ATEX mm mm mm KEL-DPZ ATEX KEL-DPZ ATEX mm mm mm mm mm mm mm Membránové průchodkové desky KEL-DPZ 24 / KEL-DPZ-B / KEL-DPZ-E umožňují zavádět velké množství kabelů na malém prostoru. Jsou vhodné pro kabely průměru od 1.5 do 22 mm, dvojité těsnění přitom zajistí krytí dle IP65 / IP66. KEL-DPZ ATEX KEL-DPZ ATEX mm mm mm mm mm mm mm mm Do membránových průchodek se zavádějí kabely a hadičky velmi rychle, po propíchnutí předlisované membrány tenkým bodcem se kabel jednoduše protáhne. KEL-DPZ ATEX mm mm mm mm KEL-DPZ ATEX KEL-DPZ ATEX mm mm mm mm mm Velmi rychlá montáž Vysoká hustota montáže Dvojité těsnění kabelů s krytím IP65 / IP66 Prostorově nenáročné, kompaktní provedení KEL-DPZ-B 13 ATEX KEL-DPZ-B 17 ATEX KEL-DPZ-B 25 ATEX KEL-DPZ-E ATEX KEL-DPZ-E ATEX mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm Barva Stupeň krytí Třída hořlavosti Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Rámeček: Polyamid (PA) Membrána: Elastomer šedá (blízká RAL 7035) černá IP65/IP66 (certifikováno dle ČSN EN 60529) UL94-V0, samozhášivý - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 7 * Platí pouze pro šedé provedení 181

182 až do KEL-DPZ ATEX Membránové průchodky, kulaté Utěsnění na přední straně. Utěsnění na zadní straně. IP68 Typ Obj.č. Počet Metrický Vnější Bal. kabelů závit průměr KEL-DPZ 32 4 ATEX mm mm M mm Membránové průchodkové desky KEL-DPZ umožňují zavádět velké množství kabelů na malém prostoru. Jsou vhodné pro kabely průměru od 1.5 do 22 mm, dvojité těsnění přitom zajistí krytí dle IP66 / IP67 / IP68. KEL-DPZ ATEX KEL-DPZ 32 7 ATEX mm M mm mm M mm Kulatá provedení KEL-DPZ jsou vybavena metrickými závity M 32, M 50 nebo M 63. Upeňují se standardními maticemi do výřezů shodných s klasickými průchodkami. KEL-DPZ 40 8 ATEX KEL-DPZ 50 8 ATEX mm mm mm mm M mm M mm KEL-DPZ 50 ATEX mm mm mm M mm KEL-DPZ ATEX mm mm M mm Velmi rychlá montáž Vysoká hustota montáže Dvojité těsnění kabelů s krytím IP66 / IP67 / IP68 Standardní metrické výřezy Polyamidová matice je součástí dodávky KEL-DPZ ATEX KEL-DPZ ATEX mm M mm mm mm M mm 7 Barva Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Délka závitu Tloušťka desky Rámeček: Polyamid (PA) Membrána: Elastomer šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP66/IP67/IP68 (certifikováno dle ČSN EN 60529) - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 14 mm 8 mm KEL-DPZ 63 9 ATEX KEL-DPZ ATEX KEL-DPZ ATEX KEL-DPZ ATEX mm mm mm mm mm mm mm M mm M mm mm M mm mm M mm * Platí pouze pro šedé provedení 182

183 až do KEL-DPF ATEX Pyramidové průchodky Typ Obj.č. Metrický Rozsah průměrů Vnějš Bal. závit průměr IP68 KEL-DPF ATEX M mm 39 mm 5 KEL-DPF ATEX KEL-DPF ATEX M mm 46 mm 5 M mm 54 mm 5 Pyramidové průchodky KEL-DPF umožňují zavádět napájecí kabely do elektrických zařízení. Díky pružné pyramidě je zavedení a usazení nepoddajného kabelu jednodušší než u klasických průchodek. KEL-DPF ATEX M mm 64 mm 5 Řezání KEL-DPF ATEX: KEL-DPF ATEX M mm 77 mm 5 Na průchodce jsou uvedeny průměry Uřízněte na průměru o 25% menším než požadovaný průměr kabelu KEL-DPF ATEX M mm 89 mm 5 KEL-DPF ATEX M mm 99 mm 5 Rychlá montáž Kabely mohou procházet průchodkou i šikmo Vhodné pro standardní výřezy Polyamidová matice je součástí dodávky Barva Třída hořlavosti Stupeň krytí Teplota Skupina zařízení Kategorie Zóna Zkušební norma Vlastnosti Thread length Rámeček: Polyamid (PA) Pyramida: Elastomer šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP66/IP67/IP68 (certifikováno dle ČSN EN 60529) - 30 C až + 90 C (staticky) II 2G, 3G, 2D, 3D , 2+22 ČSN EN Bez halogenu, bez silikonu 14 mm 7 * Platí pouze pro šedé provedení 183

184 icotek TOOLS Prostřihovací nástroje, razníky a příslušenství icotek nabízí malý ruční prostřihávač bez hadice, který umožňuje rychle a jednoduše vystřihnout obdélníkové, čtvercové i kulaté otvory. Výsledné výřezy odpovídají rozměrům průchodek icotek. Ruční příprava většího počtu otvorů je s tímto nástrojem mnohem rychlejší než vrtání. Současně icotek nabízí kulaté razníky pro výřezy PG16, M16-M85 a obdélníkové razníky s matricemi pro standardizované rozměry -, 16- a 24-pólových průmyslových konektorů, které odpovídají většině průchodek icotek. 1. Maximální flexibilita Díky velké hydraulické síle dokáže lehký ruční nástroj snadno prostřihovat nerezovou ocel, měkkou ocel, hliník i plast. Prostřihovací hlava se otáčí o 360 ve třech osách. To zajišťuje maximální dosah i v těžko přístupných místech. 2. Trojité ostří razníků Speciální geometrie ostří kulatých razníků zmenšuje sílu potřebnou k prostřižení a snižuje tak vynaloženou námahu. Odřezky jsou rozděleny na 3 části pro jejich snadné odstranění. 3. Vhodné pro průchodky icotek Metrické, čtvercové i kulaté razníky odpovídají rozměrům standardních průmyslových konektorů a sortimentu icotek. 184

185 Skupina výrobků 8 icotek TOOLS Obsah kapitoly Sady prostřihovacích nástrojů Ruční prostřihovací nástroj s kulatými razníky Kulaté razníky pro výřezy PG16, M16-M Obdélníkové a čtvercové razníky pro výřezy odpovídající průmyslovým konektorům a kabelovým průchodkám icotek 187 Příslušenství Nářadí pro montáž a organizaci kabeláže

186 Sady prostřihovacích nástrojů Ruční prostřihovací nástroj s kulatými razníky Typ Rozsah dodávky Obj.č. Bal. Lehký a kompaktní ruční nástroj díky hydraulické síle snadno prostřihuje nerezovou ocel, měkkou ocel, hliník i plast o maximální tloušťce 3 mm (nerezová ocel 2 mm). Prostřihovací hlava se otáčí o 360 ve třech osách, což zajišťuje maximální dosah i v těžko přístupných místech. Prostřihovací nástroj, sada BASIC 1 ruční hydraulický prostřihovač (váha 2 kg) 1 osa 9,5 mm (3/8" UNF), L: 1 mm 1 osa 19 mm (3/4" UNF), L: 130 mm 1 mezikus 1 mazací tuba 1 pomocný vrták (stupňovitý) 1 robustní plastový kufr Prostřihovač lze použít se všemi razníky icotek, stejně jako razníky jiných výrobců. Maximální flexibilita nástroje díky 360 rotaci Vysoká hydraulická síla (60 kn, 600 bar) pro snadné prostřiháváni Kompaktní a lehká hliníková konstrukce (2 kg) Rychlá a jednoduchá manipulace Prostřihovací nástroj lze použít s razníky jiných výrobců Prostřihovací nástroj, sada PRO ruční hydraulický prostřihovač (váha 2 kg) 1 osa 9,5 mm (3/8" UNF), L: 1 mm 1 osa 19 mm (3/4" UNF), L: 130 mm 1 mezikus 1 mazací tuba 1 pomocný vrták (stupňovitý) razníky M16 M20 M25 M32 1 robustní plastový kufr Pracovní síla Pracovní tlak Hliník 60 kn 600 bar Příslušenství Kulaté razníky Obdélníkové a čtvercové razníky Prostřihovací nástroj, sada PRO ruční hydraulický prostřihovač (váha 2 kg) 1 osa 9,5 mm (3/8" UNF), L: 1 mm 1 osa 19 mm (3/4" UNF), L: 130 mm 1 mezikus 1 mazací tuba 1 pomocný vrták (stupňovitý) razníky M16 M20 M25 M32 M40 M50 M63 1 robustní plastový kufr

187 Obdélníkové a čtvercové razníky pro výřezy odpovídající průmyslovým konektorům a kabelovým průchodkám icotek Matice Razník Protikus Typ Výřez Max. tloušťka Odpovídající Obj.č. Bal. Osa konektor Razníky 22x45 22 x 45 mm 2.5 mm Razníky E2 24 x 43 mm 2.5 mm Razníky E3 24 x 65mm 2.5 mm Razníky E4 24 x 86mm 2.5 mm Razníky E5 24 x 112mm 2.5 mm Razníky B 46 x 46 mm 3 mm Obdélníkové a čtvercové razníky umožňují prostřihovat nerezovou ocel V2A, měkkou ocel, hliník i plast o maximální tloušťce 3 mm (nerezová ocel 2 mm). Dostupné jsou ve velikostech odpovídajících -, 16- a 24-pinovým průmyslovým konektorům i množství jiných výřezů. Jsou vhodné pro průchodkové systémy icotek. Součástí protikusu jsou i důlčíky zjednodušující přesné vrtání děr pro montážní šrouby. Razníky jsou určené pouze pro hydraulické prostřihovací nástroje. Razníky B pro nerezovou ocel V2A 46 x 46 mm 2 mm Razníky 36 x 65 mm 3 mm -pin Razníky pro nerezovou ocel V2A 36 x 65 mm 2 mm -pin Razníky x 86 mm 3 mm 16-pin Razníky 16 pro nerezovou ocel V2A 36 x 86 mm 2 mm 16-pin Razníky x 112 mm 3 mm 24-pin Razníky 24 pro nerezovou ocel V2A 36 x 112 mm 2 mm 24-pin Razníky 24-XL 46 x 112 mm 3 mm 24-pin Razníky 24-XL pro nerezovou ocel V2A 46 x 112 mm 2 mm 24-pin Důlčíky pro přesné vrtání děr pro šrouby Robustní plastový kufr Vhodné pro ruční hydraulické prostřihovače firmy icotek i jiných výrobců Ocel, kalená a leštěná Rozsah dodávky Razník, protikus, osa a plastový kufr Vhodné pro Hydraulický prostřihovací nástroj

188 Kulaté razníky pro výřezy PG16, M16-M85 Razník Protikus Mezikus Osa Sada M16 - M63 Obj.č Násobek ostří razníků Typ Průměr výřezu Max. tloušťka Průměr Obj.č. Bal. Závit Centrické kulaté razníky umožňují prostřihovat nerezovou ocel V2A, měkkou ocel, hliník i plast o maximální tloušťce 3 mm (nerezová ocel 2 mm). Dostupné jsou pro výřezy PG16, M16, M20, M25, M32, M40, M50, M63, M75 a M85. Otvory odpovídají děleným i membránovým průchodkám firmy icotek. Speciální geometrie ostří razníků zmenšuje sílu potřebnou k prostřižení a snižuje tak vynaloženou námahu. Odřezky jsou rozděleny na 3 části pro jejich snadné odstranění. Pro instalaci kulatých přepínačů nabízí icotek razník PG16 s integrovanou ochranou zápěstí. Razníky jsou určené pouze pro ruční hydraulické prostřihovací nástroje. Razníky M mm 2 mm 9.5 mm Razníky M16 pro nerezovou ocel V2A 16.2 mm 2 mm 9.5 mm Razníky M mm 2 mm 9.5 mm Razníky M20 pro nerezovou ocel V2A 20.4 mm 2 mm 9.5 mm Razníky M mm 2 mm 9.5 mm Razníky M25 pro nerezovou ocel V2A 25.4 mm 2 mm 9.5 mm Razníky M mm 3 mm 19 mm Razníky M32 pro nerezovou ocel V2A 32.5 mm 2 mm 19 mm Razníky M mm 3 mm 19 mm Razníky M40 pro nerezovou ocel V2A 40.5 mm 2 mm 19 mm Násobek ostří razníků pro jednodušší práci a odstraňování odřezků* Určené pro ruční hydraulické prostřihovací nástroje firmy icotek i jiných výrobců Ocel, kalená a leštěná Rozsah dodávky Razníky M mm 3 mm 19 mm Razníky M50 pro nerezovou ocel V2A 50.5 mm 2 mm 19 mm Razníky M mm 3 mm 19 mm Razníky M63 pro nerezovou ocel V2A 63.5 mm 2 mm 19 mm Razníky M mm 2 mm 19 mm Razníky M85 86 mm 2 mm 19 mm Razníky PG mm 3 mm 9.5 mm Razník a protikus (bez osy) Razníky PG 16 s ochranou zápěstí 22.5 mm + 3 mm ochrana 3 mm 9.5 mm Vhodné pro Hydraulický prostřihovací nástroj 186 Razníky PG 16 with twist protection notch, pro nerezovou ocel V2A 22.5 mm + 3 mm ochrana 2 mm 9.5 mm * Kromě razníků M75 / M85 188

189 Příslušenství Nářadí pro montáž a organizaci kabeláže KMS Šablony S šablonou (materiál: nerezová ocel V2A) je možné určit správnou velikost vložky pro daný kabel. Šablona obsahuje škálu průměrů do 20 mm QVT-CLICK Tool Montážní nástroj QVT-CLICK Tool pro rychlou a jednoduchou práci s dělenými průchodkami QVT-CLICK (viz strana 53) Obj.č Bal.: 2 Po zjištění průměru lze snadno vybrat odpovídající vložku Obj.č Bal.: 1 Klíče M75/M85 pro KEL-DPF 75 a KEL-DPF 85 Hliníkové klíče na plastové matice M75 a M85, určené pro montáž průchodek KEL-DPF. M75: Obj.č M85: Obj.č Bal.: 1 STFZ I/O Insert Tool Montážní nástroj STFZ I/O Insert tool slouží k rychlému a jednoduchému zavádění spon STFZ do svorek periferních modulů (EMC stínící spony viz strana 115). Obj.č Bal.: 1 KBW 9 Stahovací kleště na kabelové pásky Ruční nástroj pro utahování a odstřihování kabelových pásků. Volný konec pásku se zavede do čelistí a zmáčknutím rukojetí se utáhne. Přebytečná část pásku se poté odstřihne pomocí stříhacích čelistí. Obj.č Bal.:

190 Příloha Technické parametry a vysvětlivky V krátkosti Technické podklady, vrtací rozměry a další údaje. Užitečné informace včetně IP klasifikace dle ČSN EN či třídy hořlavosti dle UL
