KEL 183 Průchodkové rámečky

Transkript

1 KEL 183 Průchodkové rámečky Popis Typ Obj.č. Vložky KT Bal. KT 183 KT velké Průchodkových systém KEL 183 umožňuje zavádění kabelů a hadic až do průměru 75 mm a utěsnění dle IP54. KEL Pro kabely do průměru 34 mm je možné použít dělené průchodkové vložky KT. Pomocí dělitelných kabelových vložek je možné zavádět konfekcionované kabely. Pro silné kabely s vnějším průměrem až 75 mm byly vyvinuty nové vložky KTMB, určené do průchodek KEL 183 (viz strana 33). Nejsou dělitelné, kabely se protahují předlisovaným otvorem. KEL KEL Zavádění kabelů až do průměru 75 mm. Zavádění neohybných kabelů a kabelových svazků. Jednoduché a rychlé dodatečné úpravy. Polyamid IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) viz strana KTMB průchodkové vložky DT/KT průchodkové vložky Strana 33 Strana

2 KTMB Průchodkové vložky pro KEL 183 Typ Obj.č. Rozsah průměrů Bal. šedá KTMB-O záslepka 1 Průchodkové vložky KTMB-P až KTMB-S se používají pro zavádění kabelů a hadic až do průměru 75 mm. Kompletují se s průchodkovými rámečky KEL 183. Tyto flexibilní vložky nejsou dělitelné, kabely se protahují předlisovaným otvorem. KTMB-P mm 1 Zaslepovací vložka KTMB-O je uzavřená, ale je možné ji po vyříznutí perforované membrány použít pro kabely s vnějším průměrem až 55 mm (perforace je odstupňovaná po 10 mm). KTMB-Q mm 1 Elastomer IP54 KTMB-R mm 1 KEL 183 průchodkové rámečky Strana 32 KTMB-S mm 1 33

3 KT Průchodkové vložky velké 41,5 42 Popis Typ Obj.č. Obj.č. Rozsah průměrů Bal. šedá černá ATG ATG Redukce 10 Velké průchodkové vložky KT se používají v následujících průchodkových systémech: KEL - Strana 6-13 KEL-FG - Strana KVT / KVT-W0 - Strana KEL Strana 32 BTG BTG Záslepka případně 5-20 mm 10 Touto řadou je možné zavádět kabely a hadice o vnějším průměru od 16 do 34 mm. Redukce ATG umožňuje vložit malou průchodkovou vložku na místo velké a upevnit zde kabely již od vnějšího průměru 2 mm. KT 28 KT mm 10 KT mm 10 KT mm 10 KT šedá Elastomer KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT černá KT mm 10 KT mm 10 Elastomer UL-4 HB - 30 C až + 0 C (staticky) vyšší chemická odolnost, UV stabilní KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 26

4 KEL - JUMBO Průchodkové rámečky Popis Typ Obj.č. Rozměry Bal. d š v [mm] Průchodkových systém KEL-JUMBO umožňuje zavádění kabelů a hadic až do průměru 65 mm. KEL - JUMBO Inovativní vložka s pružnou membránou umožňuje zavádění šikmo vedoucích kabelů. doporučujeme kruhové, s průměrem o % větším než je průměr kabelu. KEL - JUMBO Zavádění kabelů až do průměru 65 mm. Kabely mohou procházet průchodkou i šikmo. Jednoduché a rychlé dodatečné úpravy. Polyamid IP54-40 C až C (staticky) Kulaté, o 15 % větší než průměr kabelu KTF průchodkové vložky KDR2 do dna rozváděčů MP vymezovací plechy Strana 35 Strana Strana

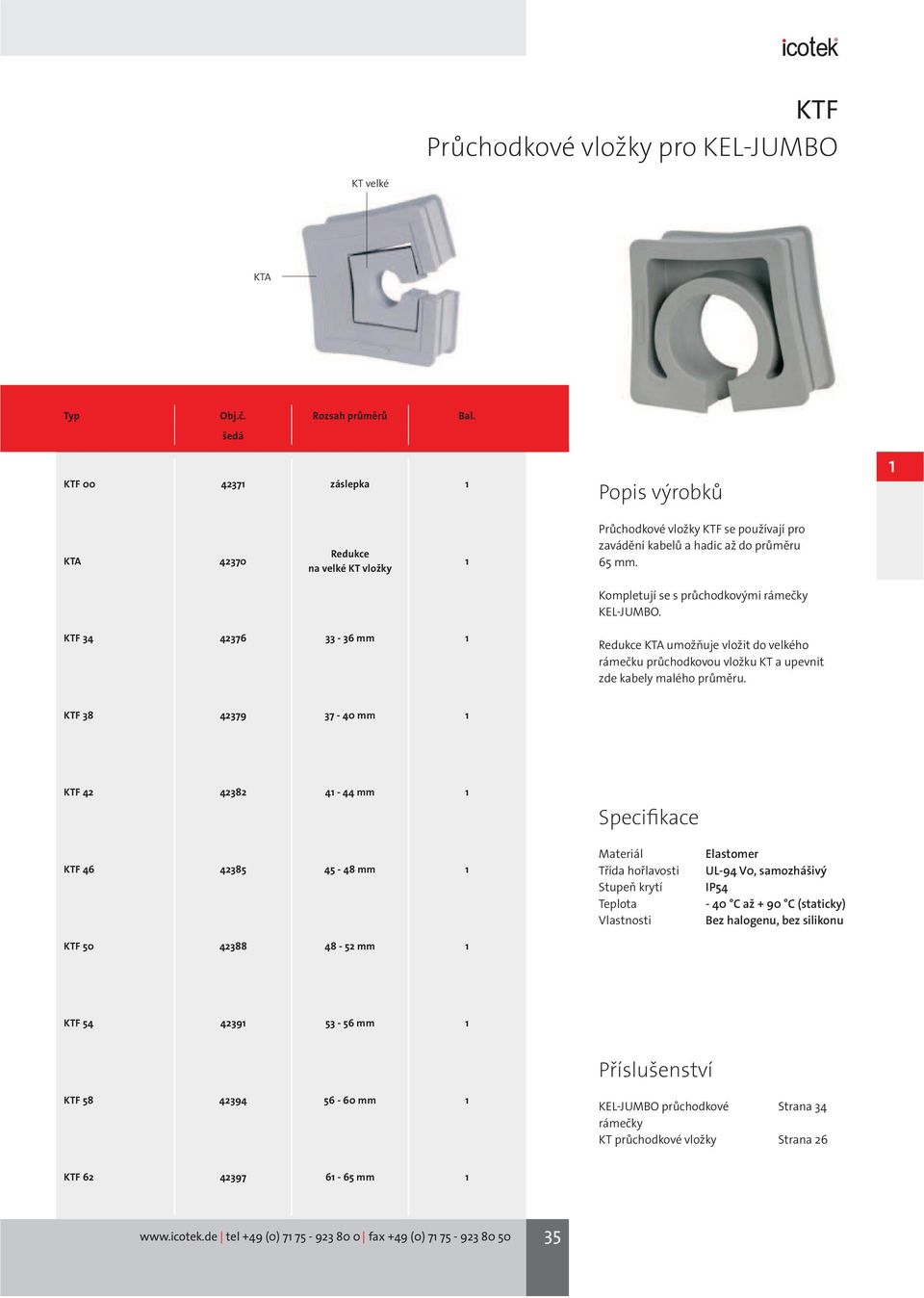

5 KTF Průchodkové vložky pro KEL-JUMBO KT velké KTA Typ Obj.č. Rozsah průměrů Bal. šedá KTF záslepka 1 KTA Redukce na velké KT vložky 1 Průchodkové vložky KTF se používají pro zavádění kabelů a hadic až do průměru 65 mm. Kompletují se s průchodkovými rámečky KEL-JUMBO. KTF mm 1 Redukce KTA umožňuje vložit do velkého rámečku průchodkovou vložku KT a upevnit zde kabely malého průměru. KTF mm 1 KTF mm 1 KTF mm 1 KTF mm 1 Elastomer IP54 KTF mm 1 KTF mm 1 KEL-JUMBO průchodkové rámečky KT průchodkové vložky Strana 34 Strana 26 KTF mm 1 35

6 Pyramidové průchodky Typ Obj.č. Metrický závit Vnějš průměr DA Rozsah průměrů Bal M 25 3 mm 3-17 mm 5 Pyramidové průchodky KEL-DPF umožňují zavádět napájecí kabely do elektrických zažízení. Díky pružné pyramidě je zavedení a usazení nepoddajného kabelu jednodušší než u klasických průchodek M mm 6-24 mm 5 Na jednotlivých průchodkách jsou uvedeny průměry jednotlivých stupňů. Pyramida se před zaváděním kabelu uřízne na hodnotu cca o,5 mm menší, než je průměr kabelu M mm mm 5 Rychlá montáž. Kabely mohou procházet průchodkou i šikmo. Vhodné pro standardní výřezy. Polyamidová matice je součástí dodávky M mm mm M mm mm 5 Délka závitu Rámeček: Polyamid Pyramida: Elastomer IP66 14 mm Standardní metrické MP vymezovací plechy Strana

7 ,5, , , (4x) KEL - JUMBO flex Pyramidové průchodky Popis Typ Obj.č. Rozsah Bal. průměrů Pyramidové průchodky KEL-JUMBO flex umožňují zavádět nekonfekcionované kabely průměru od 27 do 68 mm. Primárně jsou určeny pro napájecí kabely do elektrických zažízení. KEL - JUMBO flex mm 1 Na jednotlivých průchodkách jsou uvedeny průměry jednotlivých stupňů. Pyramida se před zaváděním kabelu uřízne na hodnotu cca o,5 mm menší, než je průměr kabelu. Rychlá montáž. Zavádění neohybných kabelů a kabelových svazků. jen mm. 0,5, ,5 KEL - JUMBO flex mm 1 Rámeček: Polyamid Pyramida: Elastomer IP54 Kulaté, o 20 % větší než průměr kabelu 6, (4x) MP vymezovací plechy BP zaslepovací desky Strana 112 Strana

8 KEL - ULTRA flex Pyramidové průchodky Typ Obj.č. Utěsnění Bal. KEL-ULTRA flex 1 včetně šroubů KEL-ULTRA flex 2 včetně šroubů mm max. průměr mm max. průměr 1 1 Řada KEL-ULTRA flex je navržena pro napájecí kabely rozváděčových skříni. Dvě velikosti průchodky pokrývají kabely průměru od 25 do 115 mm. Zavádění a montáž kabelů větších průměrů je jednodušší než při použití standardních průchodek díky vysoké flexibilitě elastomerové pyramidy. Po zavedení kabelu je průchodka KEL-ULTRA flex jednoduše připevněna pomocí kovového kroužku a šroubů. Kovový koužek, který je dodáván spolu s průchodkou, přitom zajišťuje utěsnění po celém obvodu průchodky. Rychlá montáž. Zavádění neohybných kabelů a kabelových svazků. Třída krytí IP66. Vložka: Elastomer Upevňovací kroužek: pozinkovaná ocel Zaslepovací deska: pozinkovaná ocel IP66 (při upevnění 8 šrouby) O 30 % větší než průměr kabelu max. ø 140mm 57 MP vymezovací plechy BP zaslepovací desky kovové Strana 112 Strana 115
