TECHNICKÁ ZPRÁVA VYTÁPĚNÍ. OPRAVA OTOPNÉHO SYSTÉMU PN SADSKÁ PAVILON A místo. Lázeňská 515 Sadská Ing. Pavel Javůrek. Sadská duben 2016 DPS

Transkript

1 TECHNICKÁ ZPRÁVA projektant Ing. Pavel Javůrek Ing. Pavel Javůrek U Závor Nymburk telefon Investor Psychiatrická nemocnice Kosmonosy, Lípy 15, Kosmonosy , IČO akce OPRAVA OTOPNÉHO SYSTÉMU místo část místo datum stupeň Sadská duben 2016 DPS číslo zakázky objekt A paré

2 1 Obsah textu 1 Obsah textu Projektové podklady - všeobecné údaje Zadání Řešení Technické údaje Tepelný zdroj Pojistné a zabezpečovací zařízení Pojistné ventily Expanzní nádoba Oběhové čerpadlo Armatury Uzavírací Zpětné Měřící Odvzdušňovací, vypouštěcí Regulační armatura Rozvody vytápění, otopné plochy Otopná tělesa Ventily otopných těles Integrované ventilové vložky Externí radiátorové ventily Přednastavení ventilů Hlavice radiátorových armatur Potrubí Napojení otopných těles Nátěry Izolace Otopná voda - ochrana proti elektrokorozi Měření a regulace Obsluha otopného systému Stránka 2 z 10

3 2 Projektové podklady - všeobecné údaje Pro zpracování projektové dokumentace byly použity podklady stavební a architektonické řešení předložené investorem a generálním projektantem (zakreslení jednotlivých podlaží, návrh podkroví). Ze strany investora byly předloženy požadavky na koncepci řešení tepelného zdroje a rozvodů vytápění. 2.1 Zadání Investor požaduje návrh nových rozvodů vytápění v objektu A psychiatrické léčebny. Nové rozvody mají být vázány na stávající tepelný zdroj s plynovými závěsnými kotlovými jednotkami. Rozvody ÚT mají být vedeny ve stávajících prostorách po povrchu, viditelné. V navrhovaném prostoru podkroví mají být rozvody vedeny skryté v konstrukcích. Otopný systém má být řešen jako jediná otopná větev. Regulace vytápění má být prováděna stávajícím ekvitermním regulačním systémem. 2.2 Řešení Navrhován je otopný systém s dvoutrubním rozvodem a nuceným oběhem otopné vody podporovaným čerpadlem. Otopný systém je uzavřený, s uzavřenou expanzní nádobou. Tepelným zdrojem je stávající sestava dvou závěsných plynových kotlových jednotek zajišťující také ohřev TeV. Regulační schéma tepelného zdroje zůstane zachováno. Navrhován je nový čerpadlový a regulační blok právě pro navrhovanou otopnou větev. Pro rozvody ústředního vytápění v tepelném zdroji jsou navrhovány rozvody z trubek ocelových závitových spojovaných svařováním, pro rozvody ÚT v objektu jsou navrhovány rozvody z trubek ocelových uhlíkových vně pozinkovaných, spojovaných lisováním. Stránka 3 z 10

4 3 Technické údaje tepelný výkon (ČSN EN 12831) teplotní spád sekundární okruh průtok diferenciální tlak : 75 kw : 70/50 C (δt = 20 C) : 3,44 m3/h : 23 kpa 4 Tepelný zdroj Tepelný zdroj zůstane zachován, nahrazen bude pouze čerpadlový a regulační blok na výstupu do otopného systému z rozdělovače/sběrače. 4.1 Pojistné a zabezpečovací zařízení Pojistné ventily Kotlové jednotky mají konstrukční přetlak 300 kpa, pojistné ventily jsou použity pro přetlak 3 bar. Beze změny Expanzní nádoba Otopný systém je zajištěn z hlediska teplotně - objemových změn tlakovou expanzní nádobou s membránou typu expanzomat o objemu 140 l. min. max. rozsah přetlaku v otopné soustavě (v úrovni 1.P.P.) pracovní oblast kotlové jednotky pracovní oblast expanzní soupravy pracovní rozsah pojist. ventilů Předpokládaný počáteční přetlak v otopné soustavě je cca 120 kpa (statická výška otopného systému). Beze změny ověřeno výpočtem (objem systému ~ 700 l min. max. rozsah přetlaku v otopné soustavě (v úrovni 1.P.P.) pracovní oblast kotlové jednotky pracovní rozsah pojist. ventilů pracovní oblast expanzní soupravy Stránka 4 z 10

5 4.2 Oběhové čerpadlo Pro oběh otopného média je navrhováno oběhové čerpadlo fy. WILO typ WILO Stratos s elektronicky řízenými otáčkami. Toto čerpadlo je navrhováno z důvodu použití proměnného průtoku v otopných větvích a z důvodu vysoké roční účinnosti s nízkou spotřebou elektrické energie (požadavek "Směrnice EuP" schválené Evropským parlamentem a Radou EU 6. července 2005 účinnost od 2013). Toto čerpadlo udržuje proporcionální nebo konstantní diferenciální tlak. Zde bude použita volba proporcionálního řízení. Čerpadlový blok bude vložen mezi uzavíracími armaturami. Pro zamezení zpětného toku je navrhována zpětná klapka. Čerpadlo je navrhováno bez osazené zálohy (zajištění výměny, servisu do 24 hod). Spouštění a vypínání čerpadla je řízeno nadřazenou regulací. 4.3 Armatury Uzavírací Zpětné Jako uzavírací armatury jsou použity plnoprůtokové kulové závitové kohouty. Pro zamezení zpětného proudění otopného média v případě vypnutí čerpadel v jedné z větví, resp. jednoho z tepelných čerpadel jsou navrhovány zpětné klapky Měřící Na výstupu a vratném potrubí do/z kotlového okruhu budou osazeny bimetalové teploměry s rozsahem C. Na expanzním potrubí ÚT bude osazen tlakoměr s pracovním rozsahem kpa Odvzdušňovací, vypouštěcí Odvzdušnění otopné větve bude prováděno do otopných těles (následně odvzdušnění ručními odvzdušňovacími ventily). Na přívodu i na zpátečce otopné větve plnicí a vypouštěcí kohouty. Tyto armatury budou osazeny i na nejnižších místech potrubí (dle skuteč. spádování) Regulační armatura Výstupní teplota otopného média do otopné větve bude řízena ekvitermně regulačním systémem směšováním. Směšování zajišťuje trojcestná regulační armatura se servopohonem. Navrhována je armatura se zdvihovým pohonem dimenze G6/4 (DN40), kvs hodnota 20 m 3 /h. Stránka 5 z 10

6 5 Rozvody vytápění, otopné plochy Otopné plochy jsou představovány deskovými otopnými tělesy a trubkovými otopnými tělesy. 5.1 Otopná tělesa Navrhována jsou otopná tělesa typu Ventil Kompakt (VK) se zabudovanou radiátorovou armaturou a se spodním připojením. Jedná se o desková ocelová tělesa. Ve výkresové dokumentaci jsou označena šifrou : VK xx-x xxx - x Velikost těles je dána šifrou ve výkresové dokumentaci : např typ výška délka provedení typ armatury (Heimeier standardně dodávaná jako součást tělesa) v závorce (nastavení armatury) Otopná tělesa budou osazena na typových závěsech - závrtných konzolách. V některých koupelnách jsou navrhována otopná tělesa typ Koralux Linear Classic-M s externí radiátorovou armaturou, se středovým připojením. Velikost těles je uvedeno ve výkresové dokumentaci, volba barevného odstínu je na rozhodnutí investora, nebo na zpracovateli projektu interiéru - dle RAL. Standardní bílé provedení. Stránka 6 z 10

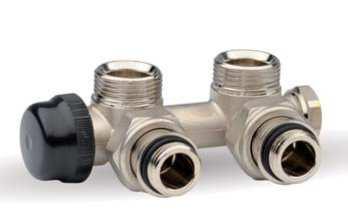

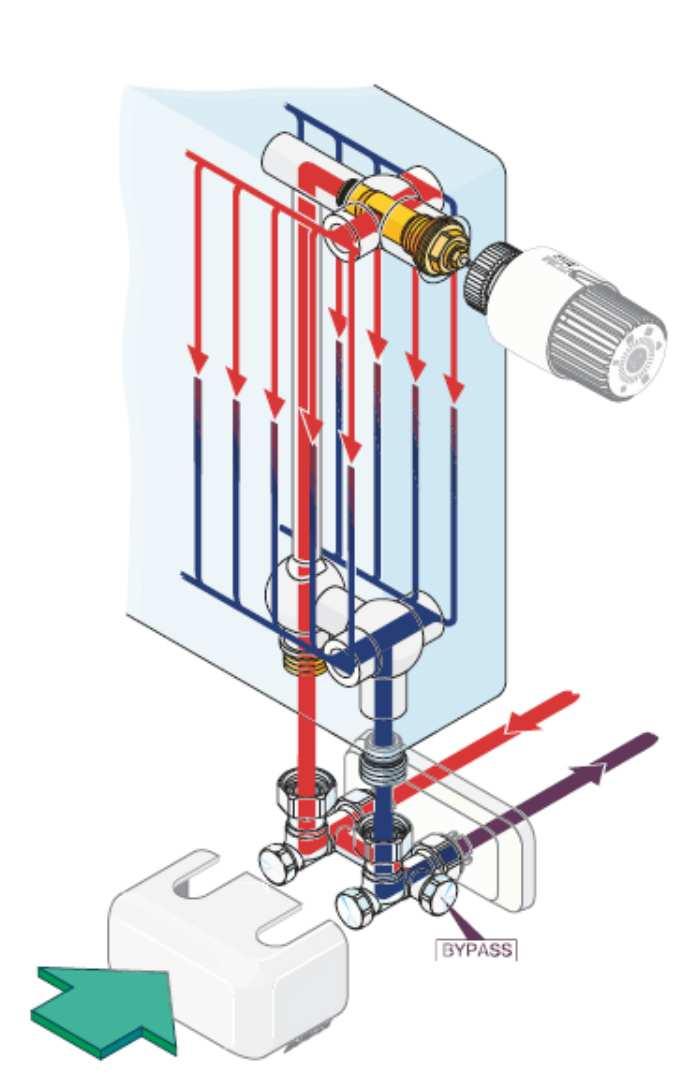

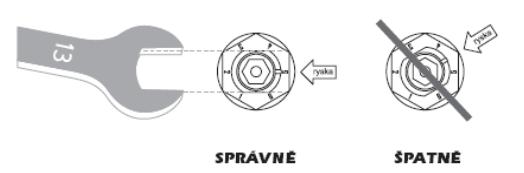

7 5.1.1 Ventily otopných těles Integrované ventilové vložky Otopná tělesa typu VK jsou od výrobce vybavena integrovanými radiátorovými armaturami. V projektu jsou uvažovány průtokové charakteristiky armatur fy. Heimeier vestavěnými do otopného tělesa (ve výpočtu zahrnut integrovaný ventil Korado 2015). Vstup potrubí pro napojení otopného tělesa je ze stěny při podlaze dimenze G1/2. Otopná tělesa typu VK budou připojena pomocí armatury s uzavíráním určené pro připojení těles typu VK zde uvažovány průtokové charakteristiky armatur Ivar Vekoluxivar DS346/1. Armatury jsou vybaveny svěrným šroubením pro plastovou trubku PEX. Armatura umožňuje odstavení otopného tělesa bez vypouštění. Použita bude armatura bez by-passu. Armatura bude chráněna krytkou Externí radiátorové ventily Pro koupelnová tělesa s externími armaturami jsou charakteristikami typu : navrhovány armatury s průtokovými M-ventil IVAR M RO 02 rohový Přednastavení ventilů Armatury (segmenty v tělech armatur) budou při montáži nastaveny v primárním nastavení na stupeň určený ve výkresové dokumentaci - předregulace pro hydraulické vyvážení (údaje ve výkresové dokumentaci). Další regulace je umožněna uživateli nastavením požadované maximální teploty na termostatické hlavici (potlačení tepelných zisků - oslunění). Důležité!! Ventily IVAR jsou pro nastavení hydraulického odporu vybaveny kulisou s otvory odpovídajícími požadovanému hydraulickému odporu. Nastavení je nutno provést přesně na celou číselnou hodnotu nastavení mezi celými číselnými hodnotami je nepřípustné a může být právě příčinou nežádoucích hlukových projevů : Regulační šroubení a ventil Heimeier Korado 2015 jsou plynule regulovatelná. Stránka 7 z 10

8 5.1.3 Hlavice radiátorových armatur Pro armatury otopných těles budou použity termostatické hlavice fy. IVAR - typu T5000, ev. alternativní hlavice s připojovacím závitem kompatibilním s Heimeier. Hlavice jsou určeny pro použití nastavení s rozsahem teplot 6,5 28 C, s nezámrznou pojistkou při uzavření (cca 6 C). Hlavice budou při montáži nastaveny na hodnoty teploty dle určení účelu místnosti a budou zaaretovány limitním omezovačem (podložkou s ozuby) v této poloze. Uživateli je umožněna manipulace v rozsahu do limitně omezených teplot. 5.2 Potrubí Trasy rozvodů ÚT a jejich dimenze jsou zřejmé z výkresové dokumentace. Pro rozvody ústředního vytápění v tepelném zdroji jsou navrhovány rozvody z trubek ocelových závitových spojovaných svařováním. Potrubí otopné větve je navrženo z trubek ocelových přesných uhlíkových z vnější strany pozinkovaných spojovaných lisováním. Spádování potrubí bude provedeno s ohledem na umístění odvzdušňovacích a vypouštěcích armatur. Nejvýše položená místa potrubí musí být opatřena automatickými odvzdušňovacími ventily. 5.3 Napojení otopných těles Potrubí vystupující z vertikálního vedení (v šachtách, nebo zasekáno pod omítkou) bude zavedeno do podlahové konstrukce a podlahovou konstrukcí bude přivedeno k jednotlivým otopným tělesům. V suterénu je potrubí vedeno po povrchu. Napojení deskových otopných těles bude provedeno pomocí instalačního boxu IVAR.C-STEEL provedení 2 dvoutrubkové centrální napojení samostatnými přívody. Vertikální rozteče potrubí instalačního boxu jsou 220 mm, horizontální rozteče odpovídají vstupům do otopných těles typu VK 50 mm.. Instalační box lze v případě nevyhovujícího výškového vyústění nad podlahou upravit rozřínutím a zkrácením, nebo zcela nahradit sestavou lisovanou na místě. Dodavatel vybavený hydraulickou ohýbačkou je schopen zhotovit tento prvek na místě. Výstup potrubí ze stěny bude opatřen krytkou IVAR.FR DR Viz též kapitola Ventily otopných těles. Napojení trubkových otopných těles bude provedeno rovněž ze stěny, na výstup z potrubí zhotovený trubkovým úhlovým výstupem (zhotoveným na místě). Stránka 8 z 10

9 5.3.1 Nátěry Potrubí bude ocelové uhlíkové pozinkované a plastové vrstvené nevyžaduje opatření nátěrem. Pomocné kotvící prvky budou opatřeny základním a vrchním syntetickým nátěrem proti korozi. Potrubí nesmí přijít do přímého styku se stavebními materiály typu anhydrid. V případě rizika kontaktu s podobným agresívním materiálem bude ocelové potrubí z uhlíkové oceli vně pozinkované opatřeno některým z doporučovaných nátěrových systémů : TEKNOS, REZOLUX, BALAPRIM, SYNTEPUR PRIMER, INERTA PRIMER nebo AQUREX V Izolace Potrubí v nevytápěných místnostech a v konstrukcích (prostupech + v konstrukcích 3.N.P.) a v celém rozsahu suterénu bude izolováno návlekovou tepelnou izolací (viditelné úseky ve vytápěných místnostech bez izolace). Tloušťky izolací budou provedeny dle vyhl. 193/2007 Sb. (viz specifikace materiálu). Tloušťky izolací mohou být upraveny dle výpočtu dle vyhl. 193/2007 Sb. dle tepelných vlastností skutečně použitého izolačního systému. 6 Otopná voda - ochrana proti elektrokorozi K zamezení vnitřní koroze vlivem působení rozdílného elektrického potenciálu použitých kovů a k zabránění tvorby bakterií bude přidán přidejte do systému ÚT inhibitor koroze inhibitor určený pro tuto úpravu. druh systému dávkování radiátorový 1:100 podlahový 1:50 kombinovaný 1:50 Objem otopného systému je cca 700 l. Potřeba inhibitoru je cca 7 l pro otopný systém. Stránka 9 z 10

10 7 Měření a regulace Regulace vytápění bude prováděna v ekvitermní závislosti, dle původního řešení. Regulační systém použitý v současném tepelném zdroji bude použit i pro nové řešení. Použita budou původní tepelná čidla, použita budou připojení oběhového čerpadla a servopohonu směšovací armatury. Volba servopohonu (napětí, typ signálu) musí být přizpůsobena regulačnímu systému. 8 Obsluha otopného systému Otopný systém má automatický chod a vyžaduje pouze občasné kontroly a korekce nastavení regulačních prvků (1x za 3 týdny). V tomto intervalu je třeba zkontrolovat dostatek otopné vody v otopném systému (kontrola funkce doplňovacího systému, stav náplně v úpravně vody), provést kontrolu funkce elektrického zařízení. V případě potřeby se provede korekce nastavení otopné křivky regulátoru v závislosti na venkovní teplotě (omezení teplotních výkyvů). Odvzdušnění je prováděno pomocí automatických odvzdušňovacích ventilů v tepelném zdroji a odvzdušňovacích armatur na otopných tělesech. Zachován bude stávající způsob obsluhy otopného systému. Stránka 10 z 10
