1 1. TECHNICKÁ ZPRÁVA ÚT Název zakázky: Místo stavby: Investor: Instalace TRV a následná regulace systému ÚT - budova Kina, Frenštát pod Radhoštěm Frenštát pod Radhoštěm město Město Frenštát pod Radhoštěm Náměstí Míru Frenštát pod Radhoštěm Projektant: Vypracoval: VAE THERM, spol. s r.o. Rožnov pod Radhoštěm pobočka Ostrava náměstí Jurije Gagarina 1230/ Ostrava Slezská Ostrava Ing. Martin Válek Stupeň: projekt Datum: květen 2012

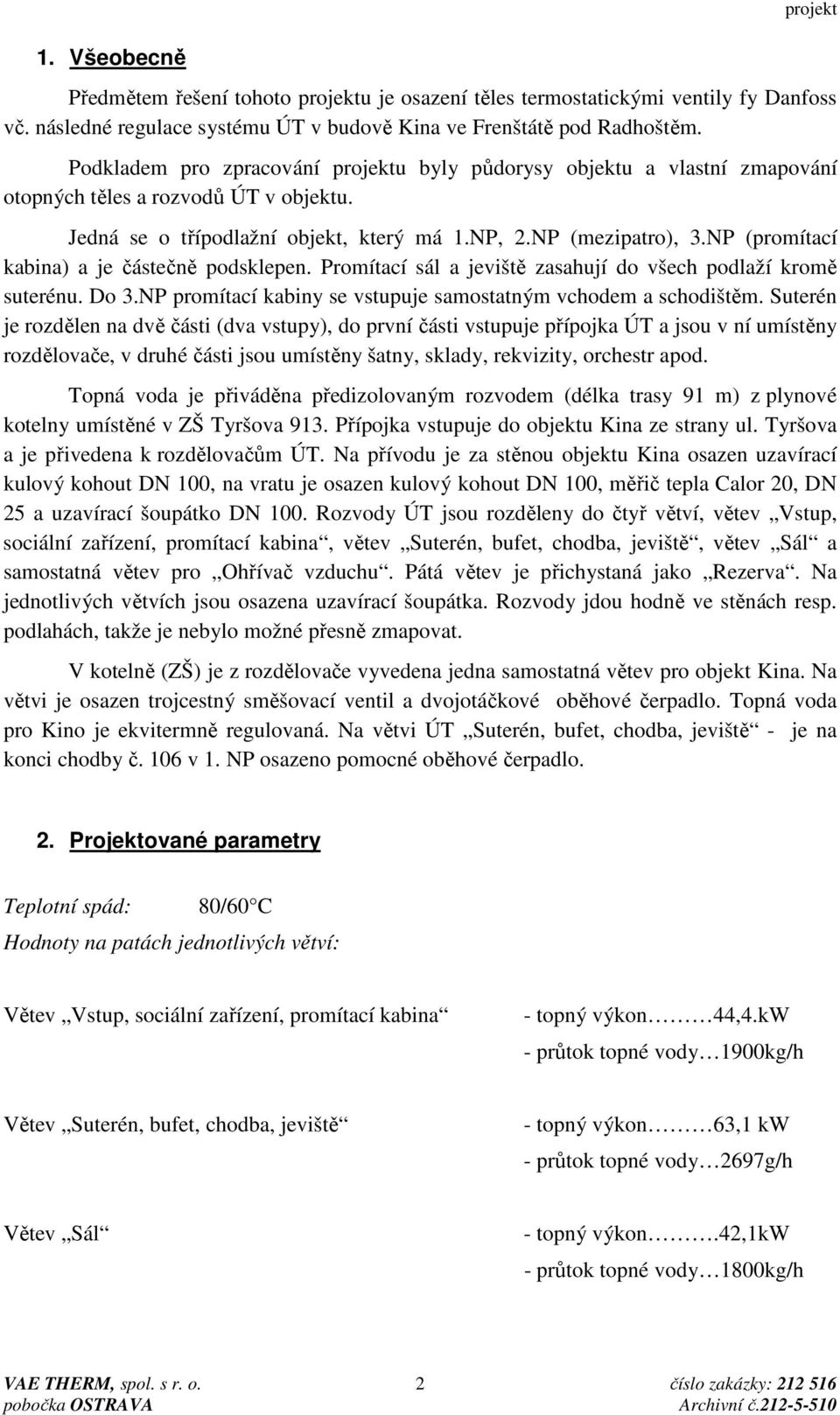

2 1. Všeobecně projekt Předmětem řešení tohoto projektu je osazení těles termostatickými ventily fy Danfoss vč. následné regulace systému ÚT v budově Kina ve Frenštátě pod Radhoštěm. Podkladem pro zpracování projektu byly půdorysy objektu a vlastní zmapování otopných těles a rozvodů ÚT v objektu. Jedná se o třípodlažní objekt, který má 1.NP, 2.NP (mezipatro), 3.NP (promítací kabina) a je částečně podsklepen. Promítací sál a jeviště zasahují do všech podlaží kromě suterénu. Do 3.NP promítací kabiny se vstupuje samostatným vchodem a schodištěm. Suterén je rozdělen na dvě části (dva vstupy), do první části vstupuje přípojka ÚT a jsou v ní umístěny rozdělovače, v druhé části jsou umístěny šatny, sklady, rekvizity, orchestr apod. Topná voda je přiváděna předizolovaným rozvodem (délka trasy 91 m) z plynové kotelny umístěné v ZŠ Tyršova 913. Přípojka vstupuje do objektu Kina ze strany ul. Tyršova a je přivedena k rozdělovačům ÚT. Na přívodu je za stěnou objektu Kina osazen uzavírací kulový kohout DN 100, na vratu je osazen kulový kohout DN 100, měřič tepla Calor 20, DN 25 a uzavírací šoupátko DN 100. Rozvody ÚT jsou rozděleny do čtyř větví, větev Vstup, sociální zařízení, promítací kabina, větev Suterén, bufet, chodba, jeviště, větev Sál a samostatná větev pro Ohřívač vzduchu. Pátá větev je přichystaná jako Rezerva. Na jednotlivých větvích jsou osazena uzavírací šoupátka. Rozvody jdou hodně ve stěnách resp. podlahách, takže je nebylo možné přesně zmapovat. V kotelně (ZŠ) je z rozdělovače vyvedena jedna samostatná větev pro objekt Kina. Na větvi je osazen trojcestný směšovací ventil a dvojotáčkové oběhové čerpadlo. Topná voda pro Kino je ekvitermně regulovaná. Na větvi ÚT Suterén, bufet, chodba, jeviště - je na konci chodby č. 106 v 1. NP osazeno pomocné oběhové čerpadlo. 2. Projektované parametry Teplotní spád: 80/60 C Hodnoty na patách jednotlivých větví: Větev Vstup, sociální zařízení, promítací kabina - topný výkon 44,4.kW - průtok topné vody 1900kg/h Větev Suterén, bufet, chodba, jeviště - topný výkon 63,1 kw - průtok topné vody 2697g/h Větev Sál - topný výkon.42,1kw - průtok topné vody 1800kg/h VAE THERM, spol. s r. o. 2 číslo zakázky:

NP (promítací kabina) a je částečně podsklepen. Promítací sál a jeviště zasahují do všech podlaží kromě suterénu. Do 3.NP promítací kabiny se vstupuje samostatným vchodem a schodištěm.

3 Větve společně (bez VZT) - topný výkon.149,6 kw - potřebný dif. tlak.13.kpa - průtok topné vody 6396 kg/h 3. Technické řešení V celém objektu budou, kromě těles (KORADO) , 102, a 113 demontovány stávající radiátorové ventily. Na přívod se poté nově osadí termostatické ventily RA-N fy Danfoss, na vratu bude ponecháno stávající šroubení, které se přetěsní a případně se upraví závit na potrubí s ohledem na délku nového TRV. Přednastavení těchto ventilů bude provedeno dle hodnot uvedených v půdorysech. Na ventily budou osazeny termostatické hlavice (kromě větve Sál ) RAE 5054, RAE 5056 hlavice s odděleným čidlem, RA 5062 hlavice s odděleným nastavením a RA 2920 zesílená hlavice pro veřejné budovy. Rozmístění hlavic je uvedeno v půdorysech. U těles, kde není uveden typ hlavice se použije typ RAE Všechny hlavice budou nastaveny na požadovanou hodnotu dle provozovatele a budou zajištěny proti změně nastavení a pojistkou proti odcizení. U těles napojených na větev Sál se osadí pouze termostatické ventily, hlavice se osazovat nebudou. Na této větvi se v přívodu na rozdělovači osadí zónový ventil Danfoss AMZ 112 s pohonem a přijímačem RX1. Režim vytápění v sále bude řídit pokojový bezdrátový termostat TP 7000-RF s odděleným snímačem. Snímač je nutné umístit tak, aby nebyl ovlivněn proudem teplého vzduchu z některého tělesa. K zónovému ventilu se přivede el. kabel 230 V, kabel se napojí na zásuvku nebo krabici. Na el. přívod k ventilu se napojí přijímač RX1. U el. konvektorových těles se ponechají rozhýbou se stávající šoupátka a vypouštěcí ventily. Do přívodu se osadí TRV RA-N DN 20 bez hlavic. U všech těles budou vyměněny stávající odvzdušňovací ventily za nové, kromě nových těles KORADO. Všechny stávající vypouštěcí ventily na tělesech a rozvodech (kromě el. konvektorových těles , a a VK u těles KORADO) budou vyměněny za nové vypouštěcí kohouty. Stávající šoupátka na rozdělovačích se ponechají. Pomocné oběhové čerpadlo na větvi Suterén, bufet, chodba, jeviště - nad dveřmi na konci chodby č. 106 v 1. NP se včetně kulových kohoutů demontuje. V kotelně v ZŠ se na větvi pro Kino místo stávajícího oběhového čerpadla Biral L 403, které je poddimenzované nainstaluje nové elektronicky řízené čerpadlo MAGNA F. Toto čerpadlo pokryje i potřebu tepla pro v budoucnu zprovozněnou VZT. Dnes je větev pro VZT odpojena z rozdělovač, po osazení RDT a VV bude nutné tuto větev odpojit z rozvodů ÚT před novými regulačními armaturami a bude nutné posoudit velikost směšovacího ventilu a měřiče tepla. Rovněž by VZT měla být napojena na konstantní topnou vodu. VAE THERM, spol. s r. o. 3 číslo zakázky:

Na přívod se poté nově osadí termostatické ventily RA-N fy Danfoss, na vratu bude ponecháno stávající šroubení, které se přetěsní a případně se upraví závit na potrubí s ohledem na délku nového TRV.

4 Rozvody ÚT jsou často vedeny ve stěnách, resp. v podlahách, některé trasy rozvodů a napojení těles se nedaly zjistit a jsou předpokládané. Aby mohla být samostatně regulovaná větev Sál musí se tělesa 003 a 004 přepojit na větev Suterén, bufet, chodba, jeviště. Před převaření, pokud to bude možné, je třeba ověřit na kterou větev jsou tělesa skutečně napojená. Nefunkční rozvody v suterénu se demontují. 4. Regulace systému ÚT V místě osazení stávajícího měřiče tepla budou umístěny regulační armatury pro stabilizaci diferenčního tlaku a měření, resp. omezení průtoku. Armatury budou umístěny ještě před rozdělením na jednotlivé větve. Pro regulaci diferenčního tlaku se na vratném potrubí osadí RDT Danfoss ASV-PV DN 50. Na přívodu se osadí vyvažovací ventil STAD DN 50. Kapilára z RDT se nainstaluje do vypouštěcího kohoutu osazeného za STADEM ve směru proudění. Regulační armatury byly navrženy na výkon 149,6 kw, průtok 6396 kg/h. Na regulátoru diferenčního tlaku se nastaví diferenční tlak do systému 13 kpa, STAD se nastaví na stupeň 4,0. Před regulačními armaturami je potřebný diferenční tlak 29,3 kpa. Na novém čerpadle MAGNA F v kotelně ZŠ se nastaví na konstantní dif. tlak 45 kpa Větev Sál bude řízená zónovým ventilem AMZ 112 Danfoss, viz. bod 3. Ekvitermní křivka bude nastavena podle výstupní teploty, a to tak, aby při venkovní teplotě + 13 C byla teplota přívodu 39 C, při -1 C 58 C a při -15 C 75 C. Při nočním útlumu ( ) snížit teplotu topné vody o 2-3 C oproti požadované výstupní teplotě. Nutno upřesnit s investorem (provozovatelem). 5. Izolace a nátěry Nové potrubí pro tělesa 003 a 004 bude natřeno syntetickým základním nátěrem s dvojnásobným ováním. Protože stávající rozvody nejsou izolovány, nebudou se izolovat ani nové. Nové potrubí u RDT a VV a při převaření u rozdělovačů se opatří dvojnásobným syntetickým nátěrem a zaizoluje se, DN 40-iz30, DN 100-iz Ostatní úpravy U některých těles jsou krátké přípojky potrubí, při výměně ventilů se bude muset těleso vyklopit a přetěsnit šroubení. VAE THERM, spol. s r. o. 4 číslo zakázky:

Před převaření, pokud to bude možné, je třeba ověřit na kterou větev jsou tělesa skutečně napojená. Nefunkční rozvody v suterénu se demontují. 4.

5 U těles 101, , a se stávající pevné kryty předělají a doplní o panty tak, aby se dala otevírat čelní strana a hlavice regulovat. Kvůli montáže TRV u těles , , , 201 a všech těles v sále 111 a tělese 309 se musí demontovat a znovu instalovat kryt. 7. Zkoušky zařízení a bezpečnost práce, nakládání s odpady Celé zařízení je nutno podrobit zkouškám stanoveným dle ČSN Při montáži je nutno dodržet bezpečnostní předpisy, zvláště vyhl. č. 324 ČUBP z r. 1990, ČSN a ČSN Veškerá suť a demontovaná minerální vlna (izolace) budou odvezeny na skládku zhotovitele (při dodržení zákona č.185/2001 Sb.). Železo z demontovaných rozvodů a zařízení bude odvezeno do šrotu. VAE THERM, spol. s r. o. 5 číslo zakázky:

Zkoušky zařízení a bezpečnost práce, nakládání s odpady Celé zařízení je nutno podrobit zkouškám stanoveným dle ČSN 060310. Při montáži je nutno dodržet bezpečnostní předpisy, zvláště vyhl. č.
