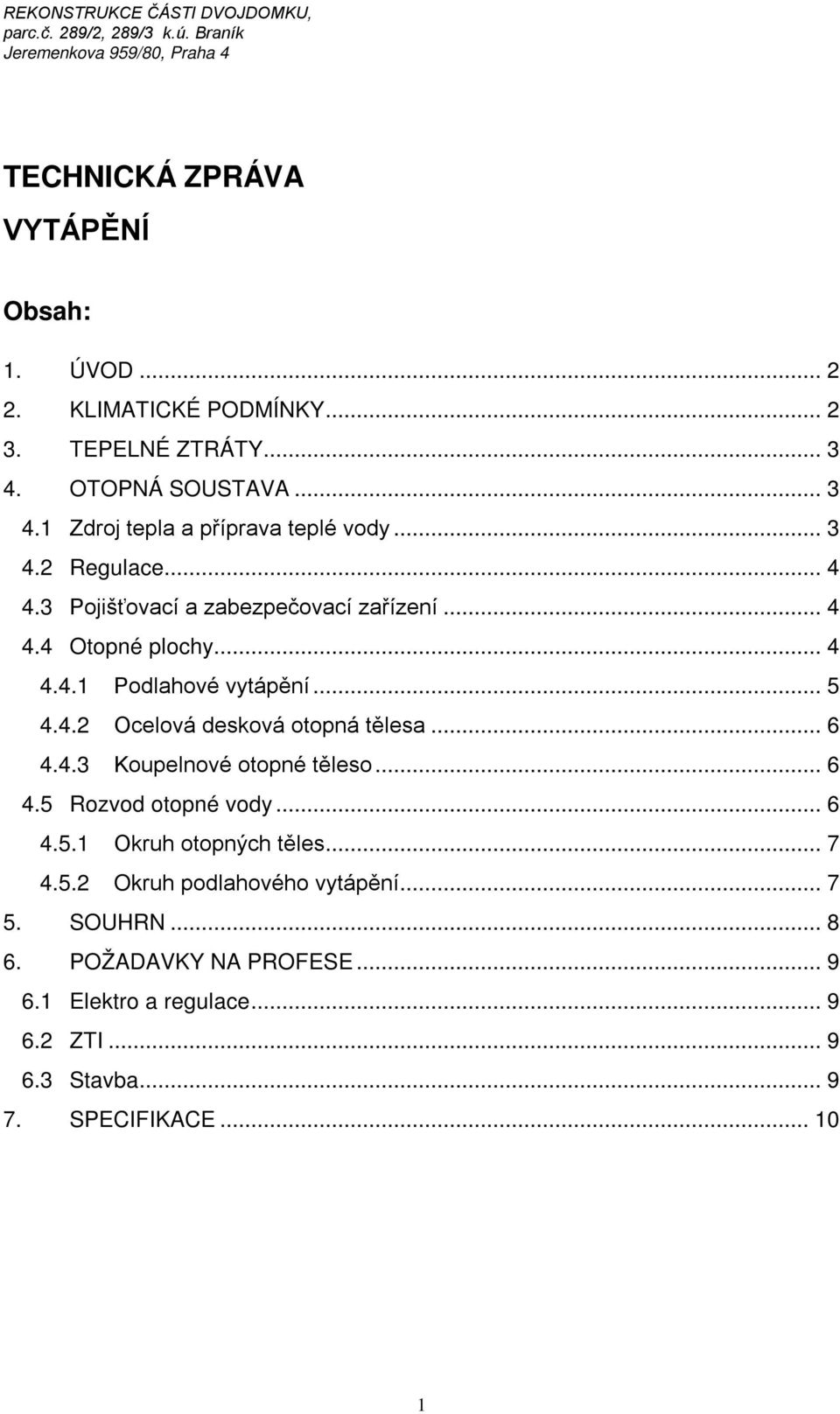

1 TECHNICKÁ ZPRÁVA VYTÁPĚNÍ Obsah: 1. ÚVOD KLIMATICKÉ PODMÍNKY TEPELNÉ ZTRÁTY OTOPNÁ SOUSTAVA Zdroj tepla a příprava teplé vody Regulace Pojišťovací a zabezpečovací zařízení Otopné plochy Podlahové vytápění Ocelová desková otopná tělesa Koupelnové otopné těleso Rozvod otopné vody Okruh otopných těles Okruh podlahového vytápění SOUHRN POŽADAVKY NA PROFESE Elektro a regulace ZTI Stavba SPECIFIKACE

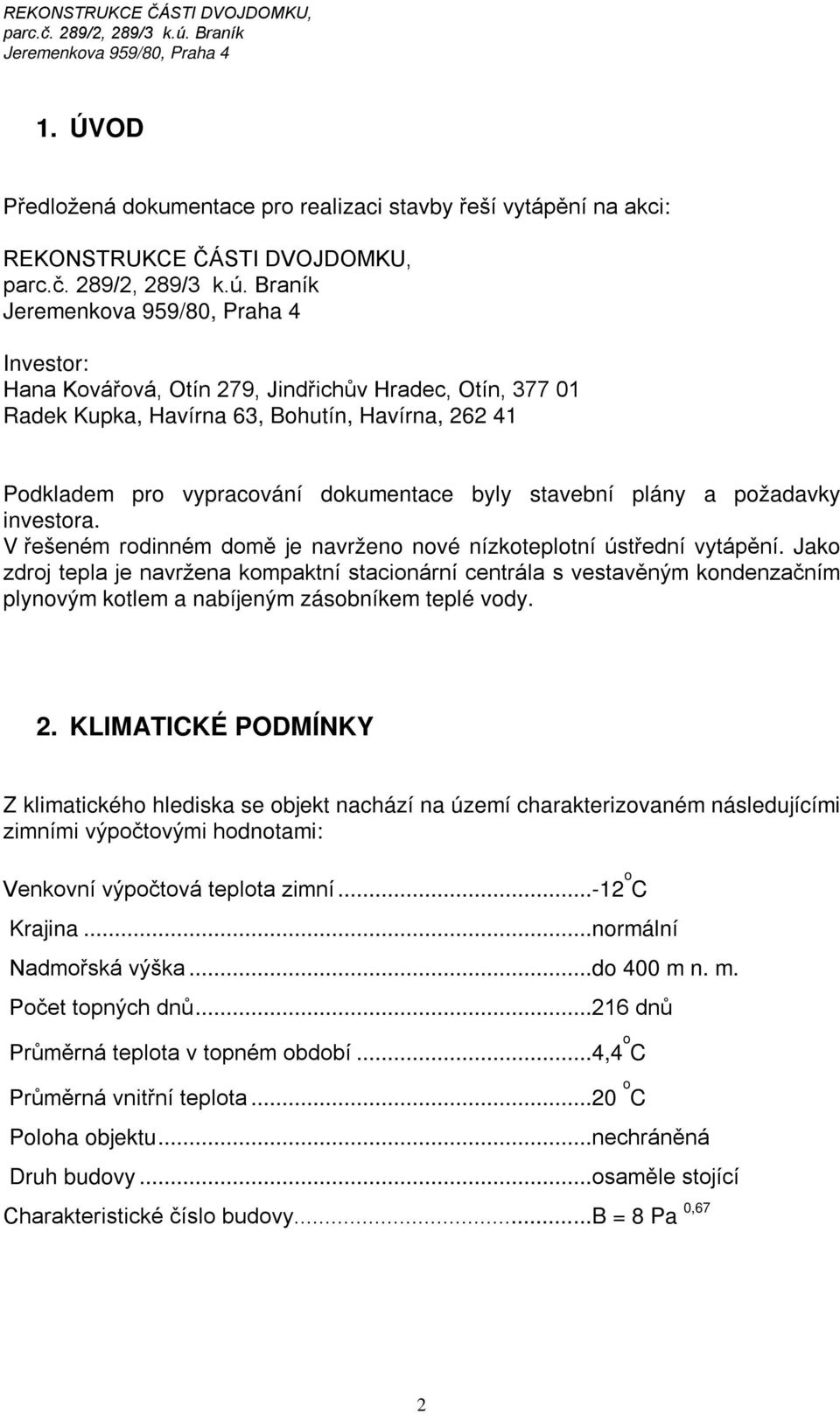

2 1. ÚVOD Předložená dokumentace pro realizaci stavby řeší vytápění na akci: REKONSTRUKCE ČÁSTI DVOJDOMKU, Investor: Hana Kovářová, Otín 279, Jindřichův Hradec, Otín, Radek Kupka, Havírna 63, Bohutín, Havírna, Podkladem pro vypracování dokumentace byly stavební plány a požadavky investora. V řešeném rodinném domě je navrženo nové nízkoteplotní ústřední vytápění. Jako zdroj tepla je navržena kompaktní stacionární centrála s vestavěným kondenzačním plynovým kotlem a nabíjeným zásobníkem teplé vody. 2. KLIMATICKÉ PODMÍNKY Z klimatického hlediska se objekt nachází na území charakterizovaném následujícími zimními výpočtovými hodnotami: Venkovní výpočtová teplota zimní o C Krajina...normální Nadmořská výška...do 400 m n. m. Počet topných dnů dnů Průměrná teplota v topném období...4,4 o C Průměrná vnitřní teplota...20 o C Poloha objektu...nechráněná Druh budovy...osaměle stojící Charakteristické číslo budovy...b = 8 Pa 0,67 2

3 3. TEPELNÉ ZTRÁTY Výpočet tepelných ztrát byl proveden podle ČSN pro výše uvedené klimatické poměry bez přirážky na urychlení zátopu. Návrh nových stavebních konstrukcí odpovídá minimálně ČSN z dubna 2007 a je součástí stavebního řešení. Na základě výpočtu tepelných ztrát pro zadané stavební konstrukce, byla zjištěna celková tepelná ztráta rodinného domu 7,55 kw (ztráta větráním 1,54 kw, ztráta prostupem 6,01 kw). Výpis z výpočtu tepelných ztrát je přiložen v samostatné příloze "výpočty". 4. OTOPNÁ SOUSTAVA 4.1 Zdroj tepla a příprava teplé vody Jako zdroj tepla pro vytápění rodinného domu a přípravu teplé vody je navržena stacionární kondenzační centrála s nabíjeným zásobníkem vody Viessmann Vitodens 222-F, typ SF2A. Výkon kondenzačního kotle je 4,8 až 19,0 kw. Objem zásobníku teplé vody je 100 litrů. Výkon kotle pro ohřev teplé vody je 17,2 kw. Výkonové parametry tohoto systému přípravy teplé vody odpovídají parametrům tradičního ohřívače vody s objemem 150 litrů. Objem zásobníku a výkon kotle je dostatečný pro zajištění požadovaného množství teplé vody za všech provozních stavů. Součástí centrály je kondenzační výměník, oběhové čerpadlo, expanzní nádoba, a trojcestný přepínací ventil pro připojení výměníku teplé vody. Dále je kotel vybaven automatikou pro přednostní ohřev teplé vody. Odkouření kotle a přívod spalovacího vzduchu bude provedeno odděleně. Odkouření kotle bude provedeno nově vyvložkovaným komínem DN80 nad střechu objektu. Spalovací vzduch bude přiveden potrubím DN110 z fasády. Přívod spalovacího vzduchu bude opatřen 3 cm tepelné izolace s povrchovou fólií zabraňující poškození a průniku vlhkosti. Jako příslušenství kotle bude dodáno instalační příslušenství pro montáž zprava nad omítku. Instalační příslušenství bude obsahovat všechny potřebné konzoly, trubky, držáky a uzávěry potřebné pro připojení kotle. 3

4 Kotel je v provedení turbo s uzavřenou spalovací komorou. Nemá tedy žádné požadavky na přívod spalovacího vzduchu z místnosti. Centrála bude umístěna v místnosti 0.03 v 1.PP objektu. 4.2 Regulace Kotel bude řízen ekvitermním regulátorem Viessmann Vitotronic 200 HO1A. Regulátor bude vestavěn do ovládacího panelu kotle. Na severní fasádě ve výšce cca 3 m nad terénem dle výkresové části dokumentace bude umístěno čidlo venkovní teploty. Čidlo venkovní teploty bude s regulátorem Viessmann Vitotronic 200 propojeno stíněným kabelem 4x1 mm (dle pokynů výrobce kotle). Tento kabel není součástí dodávky vytápění (dodávka EL). Regulátor bude vybaven rozšiřovací sadou pro ovládání jednoho směšovaného a jednoho přímého okruhu. Dále bude regulace vybavena havarijním termostatem, který vypne oběhové čerpadlo okruhu podlahového vytápění pokud by teplota přívodní otopné vody do podlahového systému přesáhla 50 C. 4.3 Pojišťovací a zabezpečovací zařízení Zdroj tepla je jištěn pojistným ventilem. Otopná soustava je zabezpečena tlakovou expanzní nádobou o objemu 12 litrů, která je součástí kotle a přídavnou tlakovou expanzní nádobou Reflex N12/3 o objemu 12 litrů. Oběh otopné vody v kotlovém okruhu bude zajišťovat oběhové čerpadlo. Pojistný ventil, tlaková expanzní nádoba o objemu 12 litrů a oběhové čerpadlo jsou sériově vestavěny v kotli a jsou tedy součástí dodávky kotle. 4.4 Otopné plochy Podlahy v 1.NP objektu dle výkresové části dokumentace budou vybaveny podlahovým vytápěním. Systém podlahového vytápění je navržen na teplotu přívodní vody do podlahy 48 C. Dále jsou pro vytápění RD navržena ocelová desková otopná tělesa s hladkou čelní plochou. V koupelně je navrženo koupelnové otopné těleso s elektrosadou pro možnost ohřevu otopného tělesa v období mimo topnou sezónu. Otopná tělesa jsou navržena na teplotní spád otopné vody 65/50 C. 4

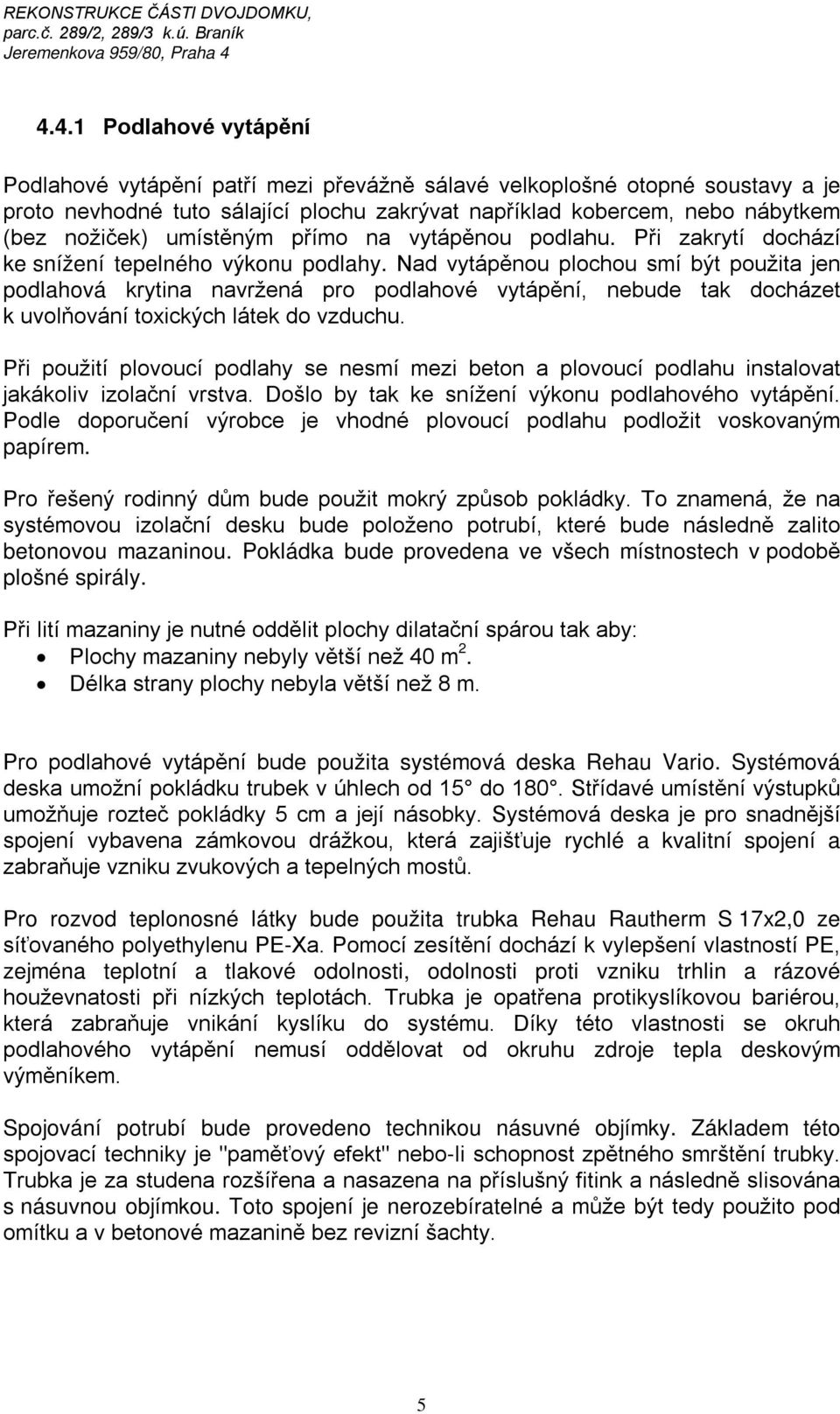

5 4.4.1 Podlahové vytápění Podlahové vytápění patří mezi převážně sálavé velkoplošné otopné soustavy a je proto nevhodné tuto sálající plochu zakrývat například kobercem, nebo nábytkem (bez nožiček) umístěným přímo na vytápěnou podlahu. Při zakrytí dochází ke snížení tepelného výkonu podlahy. Nad vytápěnou plochou smí být použita jen podlahová krytina navržená pro podlahové vytápění, nebude tak docházet k uvolňování toxických látek do vzduchu. Při použití plovoucí podlahy se nesmí mezi beton a plovoucí podlahu instalovat jakákoliv izolační vrstva. Došlo by tak ke snížení výkonu podlahového vytápění. Podle doporučení výrobce je vhodné plovoucí podlahu podložit voskovaným papírem. Pro řešený rodinný dům bude použit mokrý způsob pokládky. To znamená, že na systémovou izolační desku bude položeno potrubí, které bude následně zalito betonovou mazaninou. Pokládka bude provedena ve všech místnostech v podobě plošné spirály. Při lití mazaniny je nutné oddělit plochy dilatační spárou tak aby: Plochy mazaniny nebyly větší než 40 m 2. Délka strany plochy nebyla větší než 8 m. Pro podlahové vytápění bude použita systémová deska Rehau Vario. Systémová deska umožní pokládku trubek v úhlech od 15 do 180. Střídavé umístění výstupků umožňuje rozteč pokládky 5 cm a její násobky. Systémová deska je pro snadnější spojení vybavena zámkovou drážkou, která zajišťuje rychlé a kvalitní spojení a zabraňuje vzniku zvukových a tepelných mostů. Pro rozvod teplonosné látky bude použita trubka Rehau Rautherm S 17x2,0 ze síťovaného polyethylenu PE-Xa. Pomocí zesítění dochází k vylepšení vlastností PE, zejména teplotní a tlakové odolnosti, odolnosti proti vzniku trhlin a rázové houževnatosti při nízkých teplotách. Trubka je opatřena protikyslíkovou bariérou, která zabraňuje vnikání kyslíku do systému. Díky této vlastnosti se okruh podlahového vytápění nemusí oddělovat od okruhu zdroje tepla deskovým výměníkem. Spojování potrubí bude provedeno technikou násuvné objímky. Základem této spojovací techniky je "paměťový efekt" nebo-li schopnost zpětného smrštění trubky. Trubka je za studena rozšířena a nasazena na příslušný fitink a následně slisována s násuvnou objímkou. Toto spojení je nerozebíratelné a může být tedy použito pod omítku a v betonové mazanině bez revizní šachty. 5

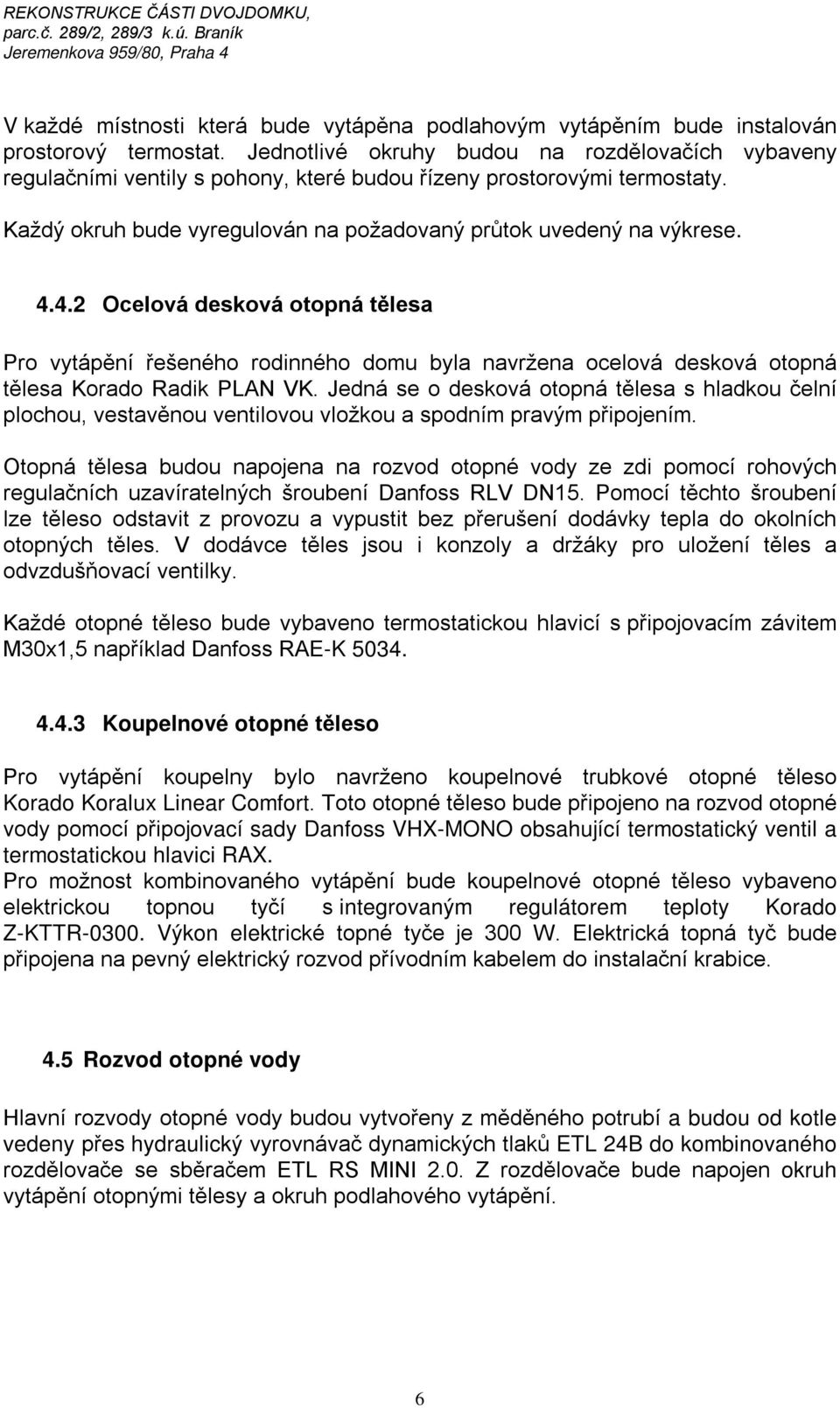

6 V každé místnosti která bude vytápěna podlahovým vytápěním bude instalován prostorový termostat. Jednotlivé okruhy budou na rozdělovačích vybaveny regulačními ventily s pohony, které budou řízeny prostorovými termostaty. Každý okruh bude vyregulován na požadovaný průtok uvedený na výkrese Ocelová desková otopná tělesa Pro vytápění řešeného rodinného domu byla navržena ocelová desková otopná tělesa Korado Radik PLAN VK. Jedná se o desková otopná tělesa s hladkou čelní plochou, vestavěnou ventilovou vložkou a spodním pravým připojením. Otopná tělesa budou napojena na rozvod otopné vody ze zdi pomocí rohových regulačních uzavíratelných šroubení Danfoss RLV DN15. Pomocí těchto šroubení lze těleso odstavit z provozu a vypustit bez přerušení dodávky tepla do okolních otopných těles. V dodávce těles jsou i konzoly a držáky pro uložení těles a odvzdušňovací ventilky. Každé otopné těleso bude vybaveno termostatickou hlavicí s připojovacím závitem M30x1,5 například Danfoss RAE-K Koupelnové otopné těleso Pro vytápění koupelny bylo navrženo koupelnové trubkové otopné těleso Korado Koralux Linear Comfort. Toto otopné těleso bude připojeno na rozvod otopné vody pomocí připojovací sady Danfoss VHX-MONO obsahující termostatický ventil a termostatickou hlavici RAX. Pro možnost kombinovaného vytápění bude koupelnové otopné těleso vybaveno elektrickou topnou tyčí s integrovaným regulátorem teploty Korado Z-KTTR Výkon elektrické topné tyče je 300 W. Elektrická topná tyč bude připojena na pevný elektrický rozvod přívodním kabelem do instalační krabice. 4.5 Rozvod otopné vody Hlavní rozvody otopné vody budou vytvořeny z měděného potrubí a budou od kotle vedeny přes hydraulický vyrovnávač dynamických tlaků ETL 24B do kombinovaného rozdělovače se sběračem ETL RS MINI 2.0. Z rozdělovače bude napojen okruh vytápění otopnými tělesy a okruh podlahového vytápění. 6

7 4.5.1 Okruh otopných těles Okruh otopných těles bude napojen z rozdělovače dle výkresové části dokumentace. Otopný systém bude tvořen dvoutrubkovým větveným horizontálním rozvodem vedeným k jednotlivým otopným tělesům. Rozvody budou vedeny v podlahách a ve zdech v trasách dle výkresové části dokumentace. U přímých rozvodů delších než 7 metrů budou provedeny kompenzace změnou trasy rozvodu. Rozvody budou zhotoveny z měděného potrubí a na nejvyšších místech budou odvzdušněny a na nejnižších opatřeny vypouštěním. Rozvody vedené v podlaze a ve zdech budou opatřeny tepelnou izolací dle tab. 1. Oběh otopné vody okruhu otopných těles bude zajištěn elektronickým oběhovým čerpadlem WILO Stratos ECO 25/1-3, 230 V, 35 W, (dp-v). Rozvod otopné vody byl navržen pro teplotní spád 65/50 C. Výpis z výpočtu rozvodů a hydraulického zaregulování je přiložen v samostatné příloze "výpočty". Tab. 1 Tloušťky tepelných izolací dimenze potrubí tloušťka tepelné izolace [mm] 15x x x x1, Okruh podlahového vytápění Jedná se o ekvitermně řízený okruh s výpočtovým teplotním spádem 48/38 C. Okruh bude vybaven trojcestným směšovacím ventilem s pohonem Siemens SXP /230, kterým bude zajišťována ekvitermní regulace teploty otopné vody. Oběh otopné vody okruhu podlahového vytápění bude zajištěn elektronickým oběhovým čerpadlem WILO Stratos ECO 25/1-5, 230 V, 50 W, (dp-v). Hlavní rozvod otopné vody bude vytvořen z měděného potrubí a bude ze sdruženého rozdělovače/sběrače veden v trase dle výkresové části dokumentace k rozdělovači podlahového vytápění Rehau HKV-D 4. 7

8 Z rozdělovače budou napojeny jednotlivé okruhy podlahového vytápění. Rozdělovač bude osazen do skříně rozdělovače Rehau A.P. 2. V každé místnosti která bude vytápěna podlahovým vytápěním bude instalován prostorový termostat. Jednotlivé okruhy budou na rozdělovačích vybaveny regulačními ventily s pohony, které budou řízeny prostorovými termostaty. Každý okruh bude vyregulován na požadovaný průtok uvedený na výkrese. Okruh bude vybaven havarijním termostatem, který vypne oběhové čerpadlo okruhu, pokud by teplota přívodní otopné vody do podlahového systému přesáhla 50 C. 5. SOUHRN Tepelná ztráta objektu: Teoretická roční spotřeba tepla pro vytápění Teoretická roční spotřeba tepla pro ohřev TV Teoretická roční spotřeba tepla celkem W 11,9 MWh 4,5 MWh 16,4 MWh Teoretická roční spotřeba zemního plynu: m 3 /rok Instalovaný jmenovitý výkon kotle 19,0 kw Teoretický teplotní spád otopné vody s regulací podle venkovní teploty v okruhu otopných těles 65/50 0 C. Teoretický teplotní spád otopné vody s regulací podle venkovní teploty v okruhu podlahového vytápění 48/38 0 C. 8

9 6. POŽADAVKY NA PROFESE 6.1 Elektro a regulace Napájení kotle a regulátoru (230 V/ 50 Hz, 90 W). Kabelové propojení mezi kotlem, regulátorem, čerpadly a 3-cestným ventilem (regulátor osazen v kotli). Kotel Viessmann Vitodens 222-F propojit s čidlem venkovní teploty stíněným kabelem 4x1 mm. Napájení el. topné patrony koupelnového otopného tělesa (230 V). Napájení regulačního rozvaděče Rehau (230V/50Hz) umístěného ve skříni rozdělovače podlahového vytápění. V každé místnosti s podlahovým vytápěním bude instalován termostat Rehau (230 V), který bude ovládat ventil(y) na rozdělovači podlahového vytápění. Pro každý termostat je nutné instalovat Rehau - Systémový panel II a kabelově ho propojit s Rozvaděčem pro regulaci Rehau, který je umístěn ve skříni rozdělovače podlahového vytápění. Doporučené propojení pomocí CYKY 4x1,5. El. podlahové vytápění v koupelně 2.02 min. tepelný výkon 200 W. El. podlahové vytápění v místnosti 0.02 min. tepelný výkon 800 W. 6.2 ZTI Napojení kotle na plyn Odvod kondenzátu od kotle do kanalizace Napojení pojistného ventilu kotle na kanalizaci Přívod vody pro napouštění systému 6.3 Stavba Stavební přípomoce, drážky ve zdech, prostupy konstrukcemi. 9

10 7. SPECIFIKACE Zařízení počet jednotky Viessmann Vitodens 222-F, typ FS2A, výkon 4,8 až 19 kw 1 ks Ekvitermní regulátor Viessmann Vitotronic 200 HO1A včetně rozšiřovací sady pro ovládání jednoho směšovaného a jednoho přímého okruhu obj.č ks Havarijním termostatem okruhu podlahového vytápění obj.č Hydraulický vyrovnávač dynamických tlaků ETL 24B Q max =1,8 m 3 /hod 1 ks Kombinovaný rozdělovač se sběračem ETL RS MINI ks Oběhové čerpadlo okruhu otopných těles Wilo-Stratos-ECO 25/1-3 1 ks Trojcestný regulační ventil s pohonem Siemens SXP ,6/230 1 ks Oběhové čerpadlo okruhu podlahového vytápění Wilo-Stratos-ECO 25/1-5 1 ks Tlaková expanzní nádoba Reflex N12/3 1 ks Oddělený systém odkouření a přívodu spalovacího vzduchu Biaxiální adaptér 2x DN80 1 ks Přechodový kus z DN80 na DN110 (přívod vzduchu) 1 ks Koleno 90 DN110 2 ks Trubka přívodu vzduchu DN110 1,5 m Kryt sání 1 ks Komín DN80 8 m Kouřovod DN80 1 m koleno 87 DN80 2 ks Kryt komínu 1 ks Otopná tělesa ocelová desková Korado Radik Plan VK 11/500/800 1 ks 11/500/ ks 21/500/ ks 22/900/ ks Termostatická hlavice otopných těles Danfoss RAE-K ks Radiátorové regulační šroubení Danfoss RLV 10 ks Koupelnové otopné těleso Korado Koralux Linear Comfort KLT ks Elektrické topné těleso pro koupelnová otopná tělesa s integrovaným regulátorem teploty Z-KTTR ks Rohová připojovací sada Danfoss VHX-MONO s hlavicí RAX 1 ks Kulový kohout DN15 3 ks DN20 4 ks Vypouštěcí kohout DN15 5 ks 10

11 Zpětná klapka DN15 1 ks DN20 1 ks Filtr DN25 1 ks Teploměr 4 ks Potrubní rozvod z měděného potrubí včetně tvarovek, přechodů a tepelné izolace dle tab. 1. Ø15x1 60 m Ø18x1 22 m Ø22x1 10 m Ø28x1,5 6 m Podlahové vytápění: Trubka RAUTHERM S 17x2,0 ( 120 m, 240 m, 500 m ) 330 m Systémová deska VARIO ( 11,52 ) 39 m 2 Rozdělovač HKV - D 4 1 ks Ochranná trubka pro trubku 16x2,0/17x2,0 (50 m) ( 50 m ) 16 m REHAU Svěrné šroubení 17 x 2,0 8 ks Skříň rozdělovače AP 2 (bílá barva) 1 ks Okrajová dilatační páska ( 25 m ) 45 m Plastifikátor P ( 10 kg ) 9 kg RAUMATIC M Systémový panel II + Prostorový termostat manuální (230 V) 3 ks Servopohon 230 V 4 ks V Praze Ing. Jan Myšička 11
