POZEMNÍ STAVITELSTVÍ III

Transkript

1 POZEMNÍ STAVITELSTVÍ III DESKOVÉ MATERIÁLY PRO PROVĚTRÁVANÉ FASÁDY - část 2 Doc.ing.Vladimír Daňkovský, CSc Prof.ing.Miloslav Pavlík, CSc Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 1

2 Materiály pro vnější plášť Obklady z páleného cihelných tvarovek KLINKER betonové obkladové prvky LIFEBRICK, VPC desky z přírodního kamene obkladové prvky z umělého kamene GRANIT LIGHT, NEOLITH obklady z keramických desek KERATWIN, ALPHATON, LONGOTON, ARGETON, TEMPIO slinuté keramické desky SENOPLAN, KerAion vláknocementové desky SILBONIT, CEMBONIT, ETERNIT, SWISSPEARL, CEMBRIT, DAKOBET, POLYCON vysokotlaké lamináty TRESPA, PARKLEX, CETRIS WERZALIT, MAX EXTERIOR, KRONOSPAN, PRODETA sendvičové kovové desky ALUCOBOND, LARSON, ACM, REYNOBOND rovné a tvarované plechy VM-ZINC, WICONA, RHEIZINK, CORTEN, DEK METAL, LINDAB obklady ze skla plasty VINYLTHERM, VINYLSTONE, DECEUNINCK,VAX VINYL SIDING Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 2

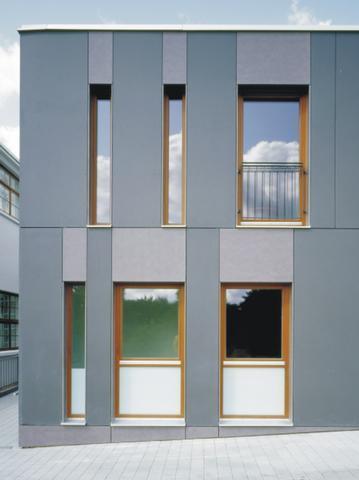

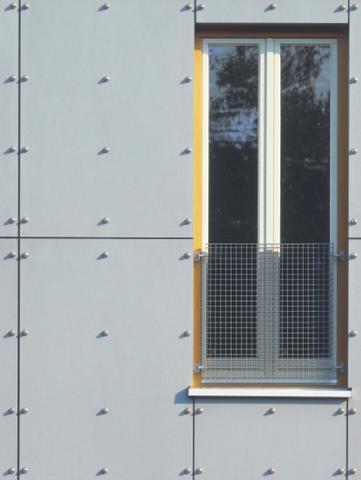

3 VLÁKNOCEMENTOVÉ DESKY ETERNIT SWISSPEARL CEMBRIT - CEMBRIT - SILBONIT - DAKOBET - POLYCON Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 3

4 KOTVENÍ FASÁDNÍHO OBKLADU - dilatace desek i nosných profilů!!! Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 4

5 NOSNÝ ROŠT v prostoru okna Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 5

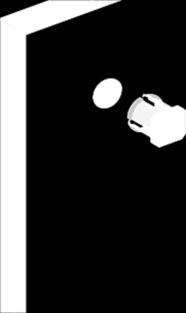

6 rubná strana dosky Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 6

7 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 7

8 OSTĚNÍ OKNA Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 8

9 PARAPET OKNA Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 9

10 Galerie für zeitg. Kunst (galéria umenia), Leipzig Architekti: Peter Kulka, Dresden / Köln Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 10

11 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 11

12 Příklady - fasádní desky vláknocementové - firma DAKOBET Hotel Antonie Frýdlant Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 12

13 Budova Hasičské zbrojnice Praha Ruzyně Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 13

14 Bytový dům Jinonice Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 14

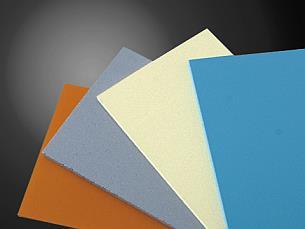

15 CETRIS: pro fasády CETRIS FINISH - CETRIS PROFIL FINISH CETRIS BASIC tl. 8 až 32 ( až 40) mm rozměr /1 250 mm + dělené formáty rovná hrana/ polodrážka/ pero + drážka CETRIS VARIO desky s přiznanou vodorovnou a svislou spárou mezi jednotlivými formáty CETRIS PLANK desky s přeloženou vodorovnou spárou a přiznanou svislou spárou CETRIS FINISH hladká CETRIS PROFIL FINISH povrchová struktura Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 15

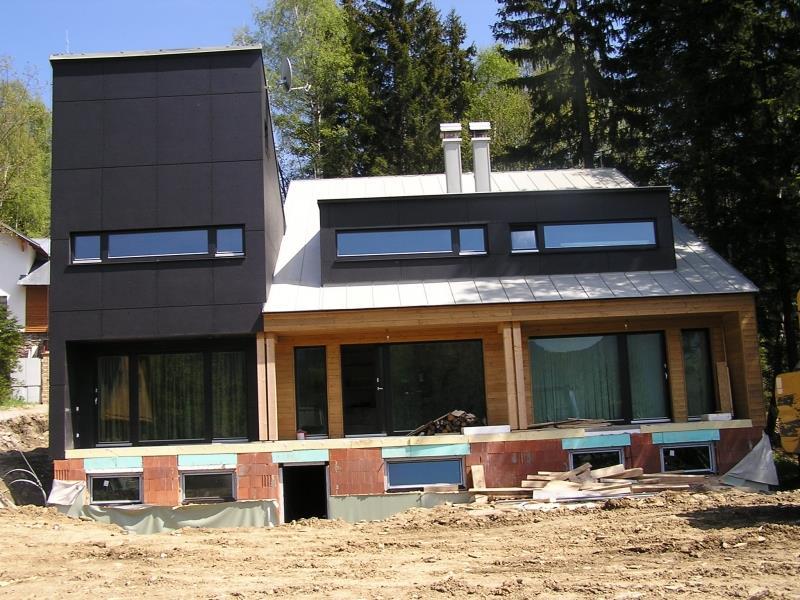

16 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 16

17 Exponovaná poloha hrany objektů, otvorů, průchodů a průjezdů v objektech. CETRIS PLANK - šupinové krytí e = 1,5 m Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 17

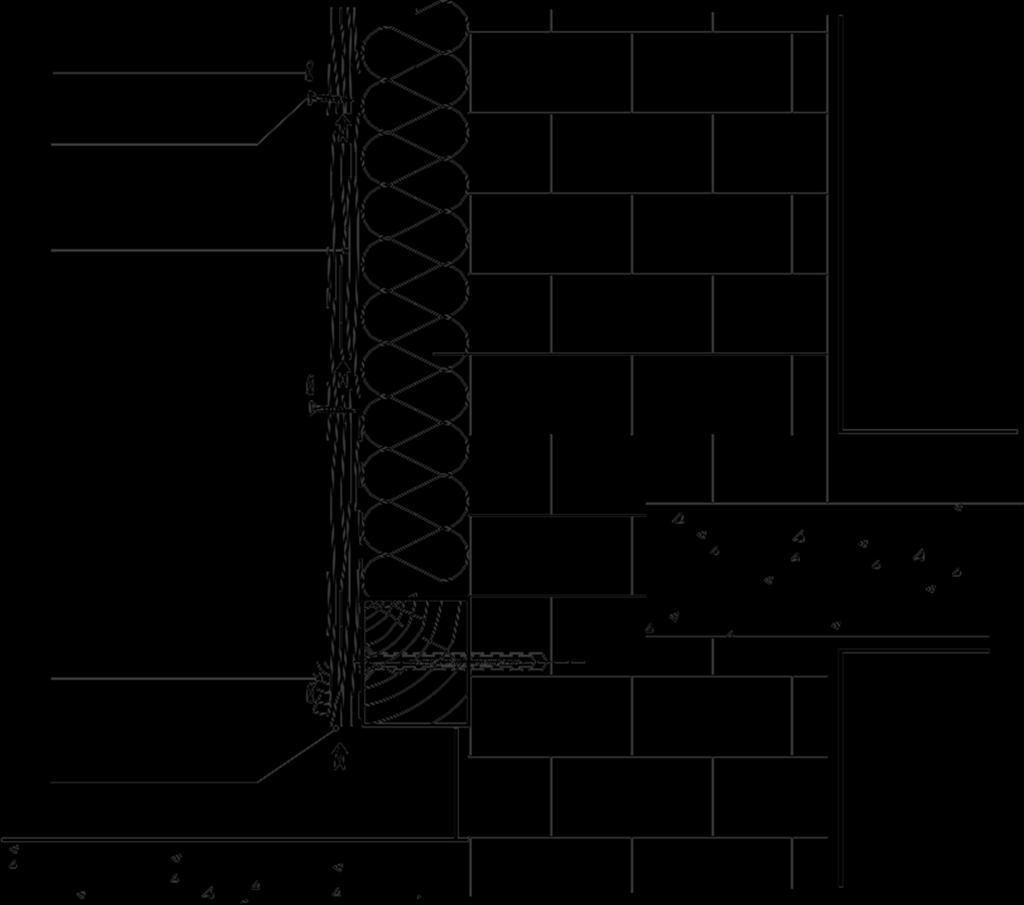

18 KOTVENÍ OBKLADU K DŘEVĚNÉMU ROŠTU 1 cementotfiísková deska CETRIS 2 vrut se zápustnou hlavou 3 svislá dfievûná laè 50 x 25 (100 x 25) mm, impregnovaná 4 vzduchová mezera min. 25 mm 5 pojistná fólie 6 vodorovná dfievûná laè = 100 mm (tlou Èka dle izolace) 7 tepelná izolace 8 zakládací deska 9 perforovan odvûtrávací profil (PROTECTOR) 10 pruïn tmel Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 18

19 DESKY CEMBRIT Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 19

20 NESPRÁVNÉ PŘIPOJENÍ DESKY NEUMOŽNĚNA OBJEMOVÁ ZMĚNA!!! Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 20

21 na řadě firemních detailů jsou nepřesnosti 0 7 nerezov vrut s podloïkou vzduchová mezera min. 25 mm Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 21

22 VYSOKOTLAKÉ LAMINÁTY TRESPA, PARKLEX, CETRIS WERZALIT, MAX EXTERIOR, KRONOSPAN Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 22

23 Desky TRESPA Meteon, TRESPA Exterior TRESPA je velkoformátová deska na bázi tepelně vytvrzených pryskyřic homogenně zesílená dřevitými vlákny a slisovaná za vysokého tlaku a vysoké teploty Metallics Trespa Meteon Metallics jsou vysokojakostní fasádní desky s barevným povrchem, měnícím svou intenzitu vlivem osvětlení. Jako standardní jsou vyráběny 3 metalické a 4 minerální barvy. Naturals Trespa Meteon Naturals jsou dekorační desky s výjimečným vzorem. Jejich atraktivní povrch vyzařuje přírodní teplo, které umocňuje hra barev, během dne měnící se sluneční světlo zesiluje jemné stíny a zvyšuje jejich účinek. Standardně jsou vyráběny 4 barevné odstíny. Gloss Trespa Meteon Gloss jsou fasádní desky se speciálním povrchem, působícím dojmem reflexních efektů. Vyrábí se 14 základních a 7 metalických barevných odstínů. Rock Trespa Meteon Rock jsou vysokojakostní fasádní desky s přírodním povrchem, působícím dojmem kamenné struktury. Vyrábí se v 18 základních a v 7 metalických barevných odstínech. Natural Prints Trespa Natural Prints jsou fasádní desky s povrchem imitujícím barvu a strukturu dřeva. Díky tomu desky vyjadřují pro dřevo příznačnou harmonii a teplo. Vyrábí se 4 barvy. Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 23

24 ZÁKLADNÍ ROZMĚRY - DESKY TRESPA tl mm, desky / mm PRYSKYŘICE + DŘEVNÍ HMOTA (piliny) + TLAK + VYTVRZENÍ TEPLEM Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 24

25 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 25

26 RELAIS DU LARZAC, AUTOROUTE A71, FRANCE ARCH: CABINET VIGIER, TRESPA METEON, WOOD DECOR Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 26

27 DESKY MAX EXTERIOR (FIRMA FUNDERMAX) VYSOKOTLAKÝ LAMIÁT tkanina z přírodních vláken + syntetická pryskyřice = HPL Tl. 4,0 mm až 15,0 mm, / mm Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 27

28 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 28

29 prospekt fy Fundermax Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 29

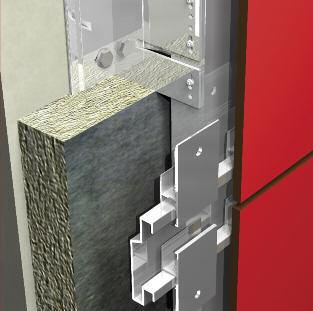

30 prospekt fy Fundermax Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 30

31 Domov důchodců, Rakousko prospekt fy Fundermax Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 31

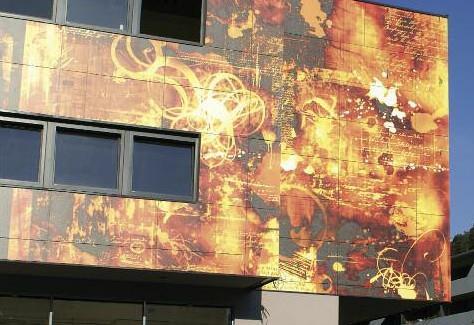

32 Variabilita vzorů a použití Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 32

33 PARKLEX FACADE vysokotlaký vrstvený panel s povrchem z pravého dřeva, jádro je tvořeno z vrstev sulfátového papíru syceného fenolovými pryskyřicemi Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 33

34 SENDVIČOVÉ KOVOVÉ DESKY - BONDY ALUCOBOND, LARSON, ACM, REYNOBOND Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 34

35 BONDOVÉ DESKY - ACM DESKY Comparison of thickness and weight of panels with equal rigidity Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 35

36 TLOUŠŤKA mm ROZMĚR max x mm Standard x mm Barva přírodní, elox Al, barevný lak Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 36

37 Princip uzavřených spár Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 37

38 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 38

39 FASÁDNÍ KAZETY - bondová lícová vrstva Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 39

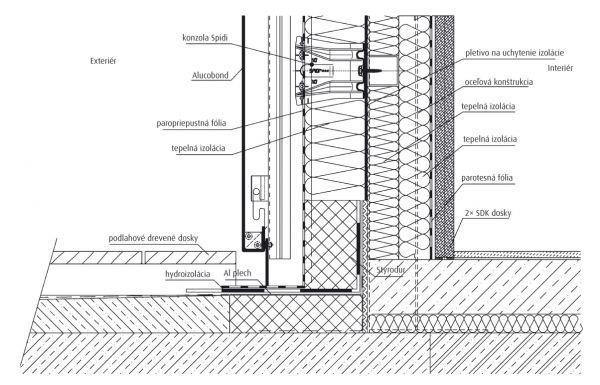

40 FASÁDNÍ KAZETY - bondová lícová vrstva - svislý řez Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 40

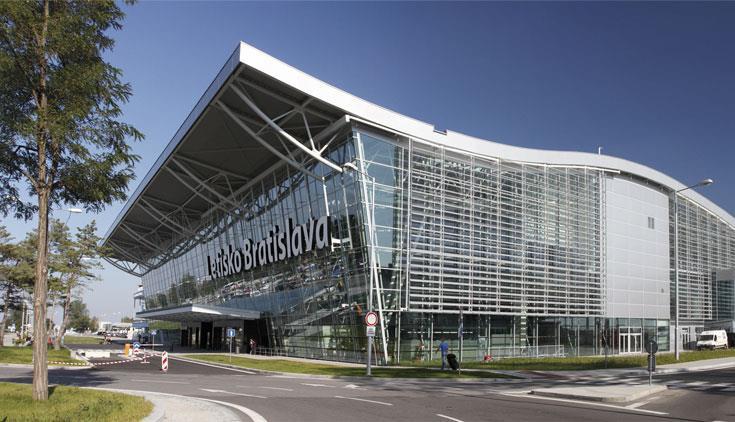

41 LETIŠTĚ BRATISLAVA Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 41

42 PLECHY a PLECHOVÉ KAZETY Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 42

43 WM ZINC Panel SINUS 43/180 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 43

44 Vodorovný řez - nároží svislý řez nadpraží okna Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 44

45 plechové kazety LINDAB Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 45

46 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 46

47 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 47

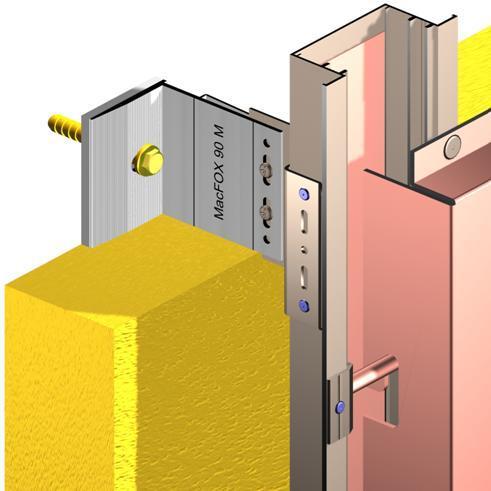

48 Zavěšení kazet na podkladní rošt Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 48

49 LÍCOVÁ VRSTVA DEKORAČNÍ Návrh z dílny architektonického a projekčního ateliéru SIS Projekt, spol s r. o., řeší provětrávanou zavěšenou fasádu z velkoformátových desek s krytím perforovaným panelem Topface TF. Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 49
