1 NÍZKOENERGETICKÉ a PASIVNÍ DOMY - PRAKTICKÉ PŘÍKLADY 13 NÁVRHŮ A REALIZACÍ NED a PD s PŘIHLÉDNUTÍM KE KONSTRUKČNÍM DETAILŮM ZÁKLADNÍ ÚDAJE O PROJEKTECH: autor projektu: Ing.arch.Josef Smola spolupráce na projektech: stavebníčást : Ing.arch. Josef Smola, Ing. Pavel Štěpán dřevěné konstrukce : Ing. Pavel Kubů konzultace a detaily stavební fyzika : Ing. Jiří Šála CSc. statika : Ing. Václav Jandáček elektro : František Bouma ZTI : Taťána Stokučová vytápění a větrání : Karin Lundáková, nebo: Ing. Vladimír Štefek požární řešení : Alena Bílková vizualizace : Pavel Šála dodavatel: na základě výběrového řízení

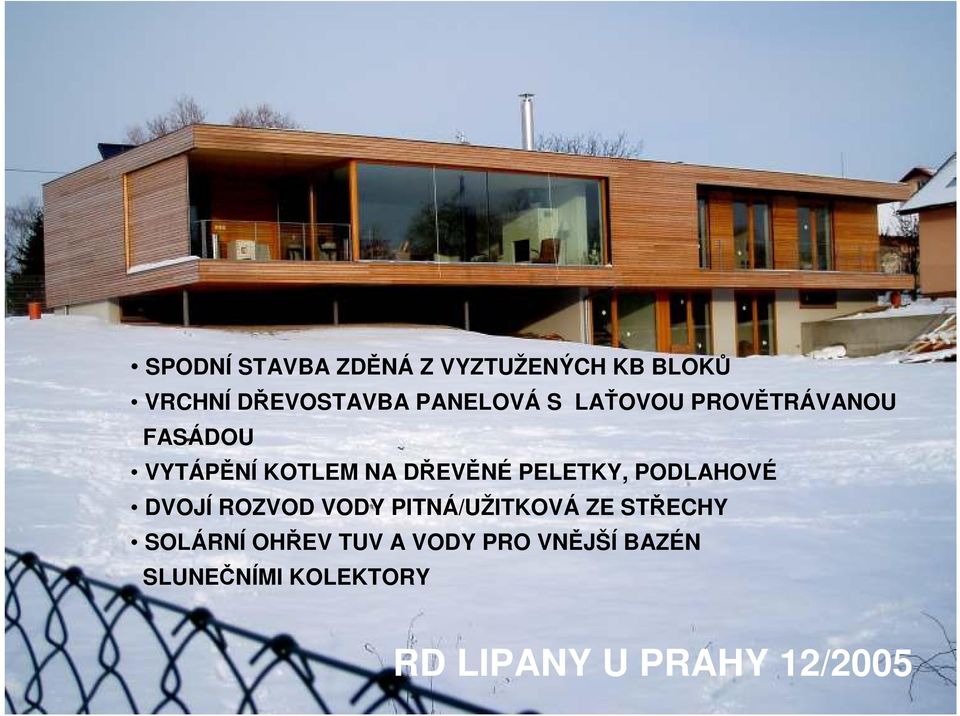

2 SPODNÍ STAVBA ZDĚNÁ Z VYZTUŽENÝCH KB BLOKŮ VRCHNÍ DŘEVOSTAVBA PANELOVÁ S LAŤOVOU PROVĚTRÁVANOU FASÁDOU VYTÁPĚNÍ KOTLEM NA DŘEVĚNÉ PELETKY, PODLAHOVÉ DVOJÍ ROZVOD VODY PITNÁ/UŽITKOVÁ ZE STŘECHY SOLÁRNÍ OHŘEV TUV A VODY PRO VNĚJŠÍ BAZÉN SLUNEČNÍMI KOLEKTORY RD LIPANY U PRAHY 12/2005

3 AUTOR PROJEKTU: HELMUT DIETRICH, RAKOUSKO 2003 PROJEKT, STAVEBNÍ POVOLENÍ, DOZORY: JOSEF SMOLA DODAVATEL STAVBY: ŠIMI NEXT s.r.o. SLOVENSKÁ REPUBLIKA DŘEVOSTAVBA: OBERMAYR, RAKOUSKO OKNA, DVEŘE, KOMÍN, STŘECHA FIRMY ČR TEPELNÉ ZTRÁTY (kw) ZASTAVĚNÁ PLOCHA (m 2 ) UŽITNÁ PLOCHA (m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/m 3, bez DPH) 12, xxxx

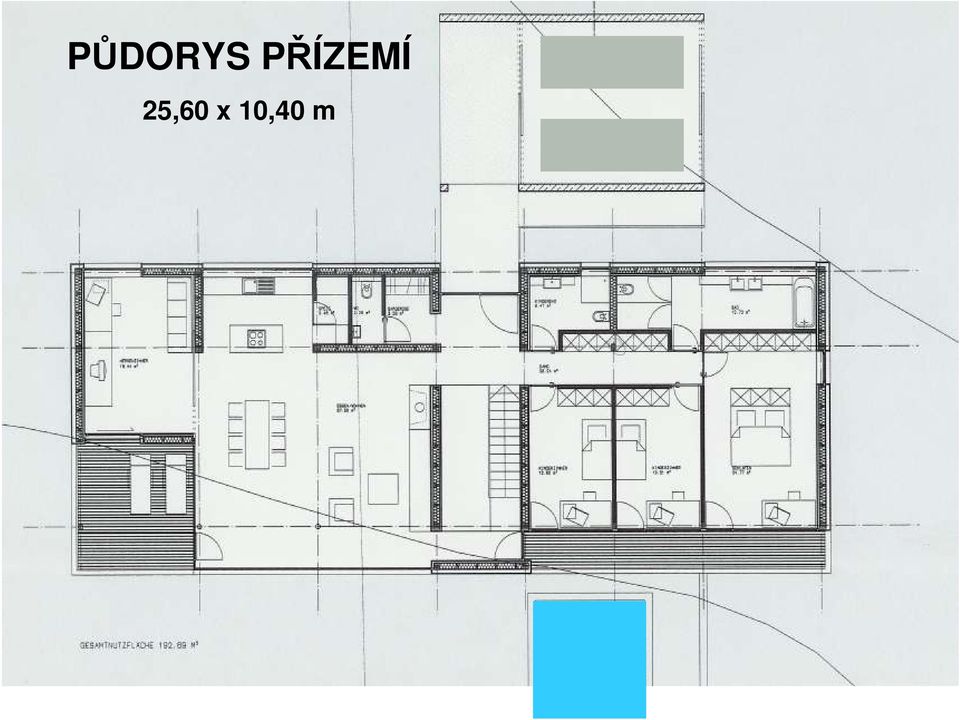

4 PŮDORYS PŘÍZEMÍ 25,60 x 10,40 m

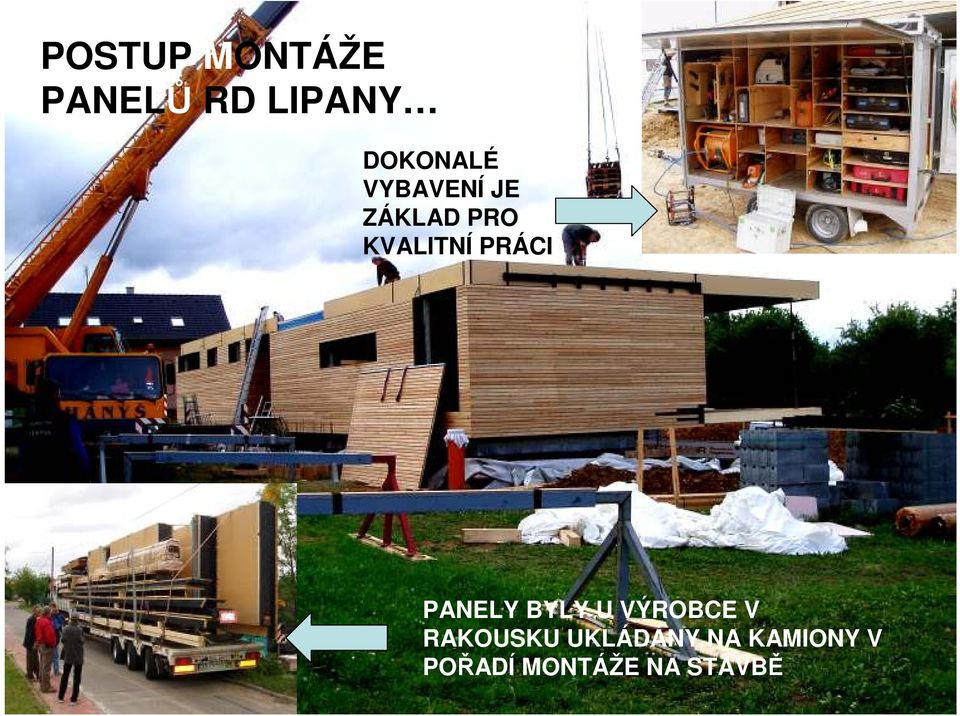

5 POSTUP MONTÁŽE PANELŮ RD LIPANY DOKONALÉ VYBAVENÍ JE ZÁKLAD PRO KVALITNÍ PRÁCI PANELY BYLY U VÝROBCE V RAKOUSKU UKLÁDÁNY NA KAMIONY V POŘADÍ MONTÁŽE NA STAVBĚ

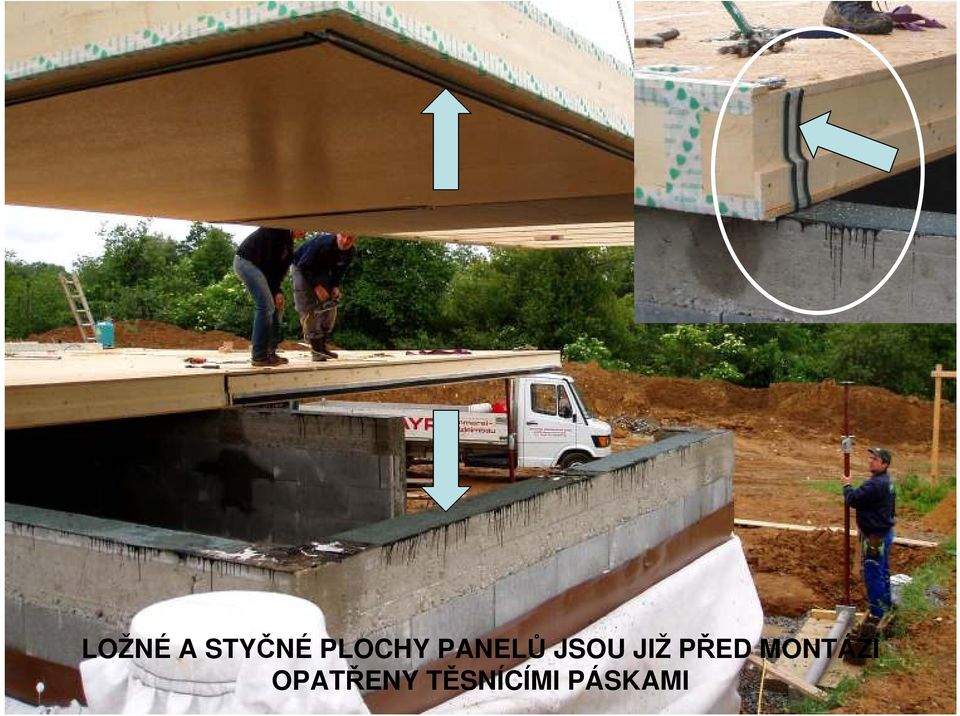

6 LOŽNÉ A STYČNÉ PLOCHY PANELŮ JSOU JIŽ PŘED MONTÁŽÍ OPATŘENY TĚSNÍCÍMI PÁSKAMI

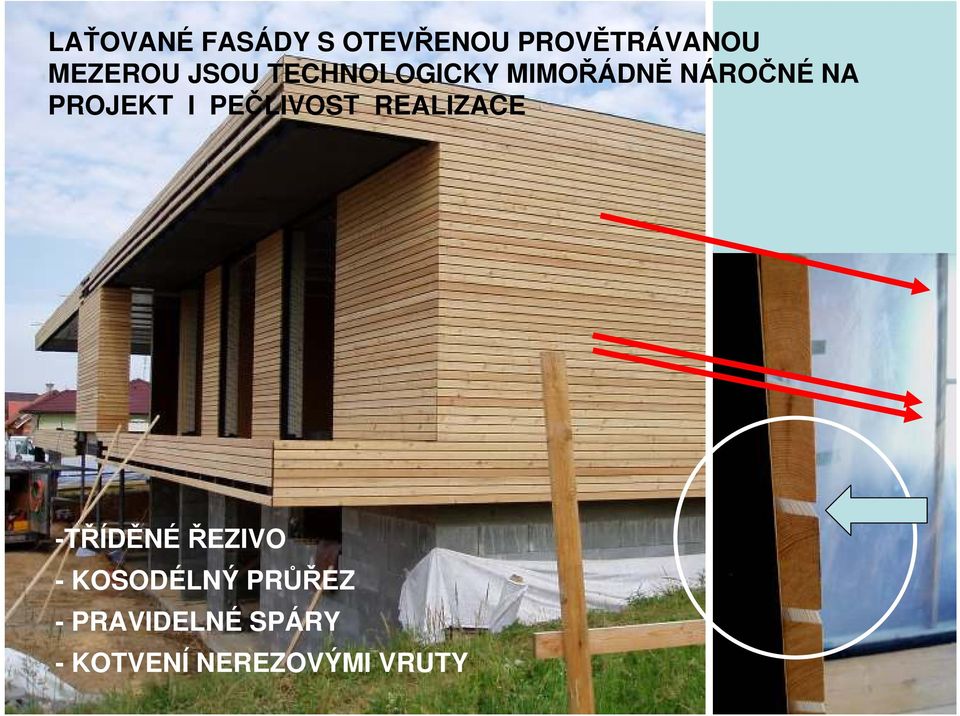

7 LAŤOVANÉ FASÁDY S OTEVŘENOU PROVĚTRÁVANOU MEZEROU JSOU TECHNOLOGICKY MIMOŘÁDNĚ NÁROČNÉ NA PROJEKT I PEČLIVOST REALIZACE -TŘÍDĚNÉ ŘEZIVO - KOSODÉLNÝ PRŮŘEZ - PRAVIDELNÉ SPÁRY - KOTVENÍ NEREZOVÝMI VRUTY

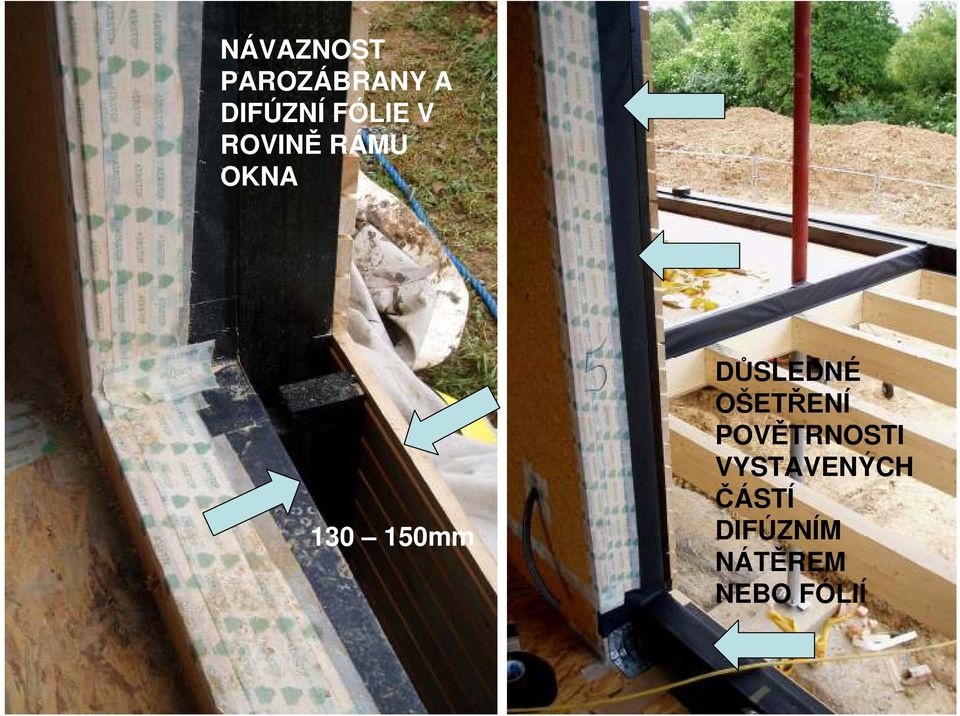

8 NÁVAZNOST PAROZÁBRANY A DIFÚZNÍ FÓLIE V ROVINĚ RÁMU OKNA mm DŮSLEDNÉ OŠETŘENÍ POVĚTRNOSTI VYSTAVENÝCH ČÁSTÍ DIFÚZNÍM NÁTĚREM NEBO FÓLIÍ

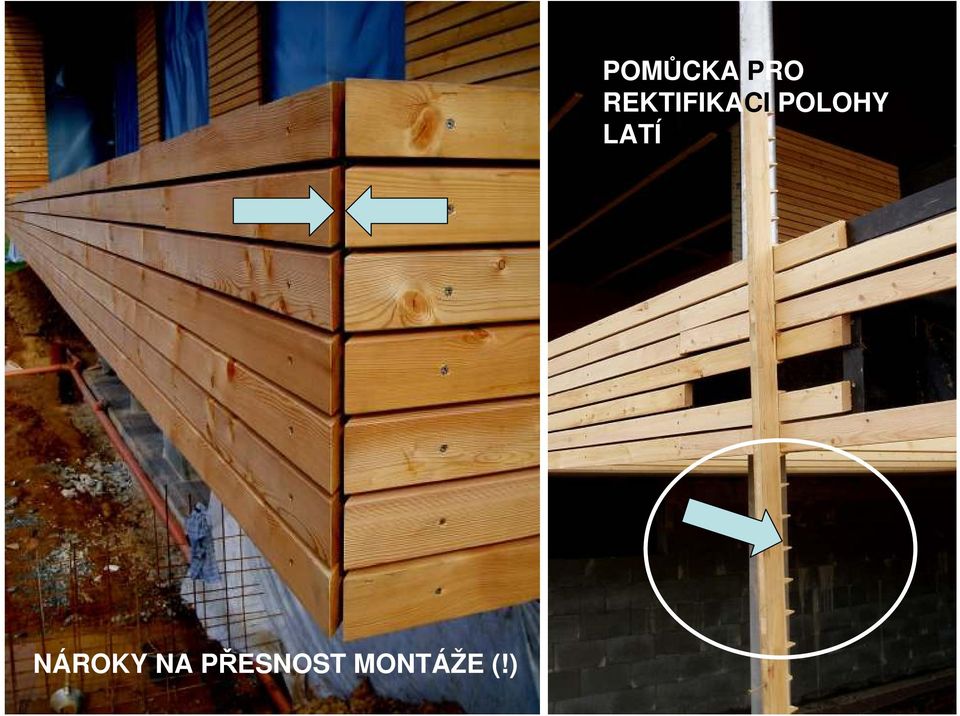

9 NÁROKY NA PŘESNOST MONTÁŽE (!) POMŮCKA PRO REKTIFIKACI POLOHY LATÍ

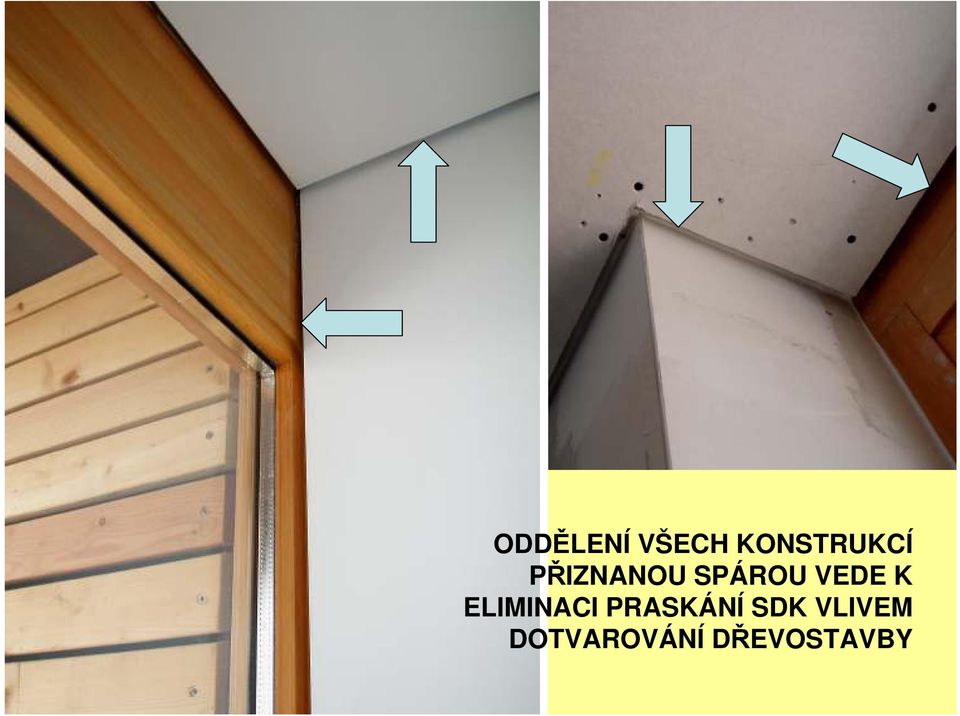

10 ODDĚLENÍ VŠECH KONSTRUKCÍ PŘIZNANOU SPÁROU VEDE K ELIMINACI PRASKÁNÍ SDK VLIVEM DOTVAROVÁNÍ DŘEVOSTAVBY

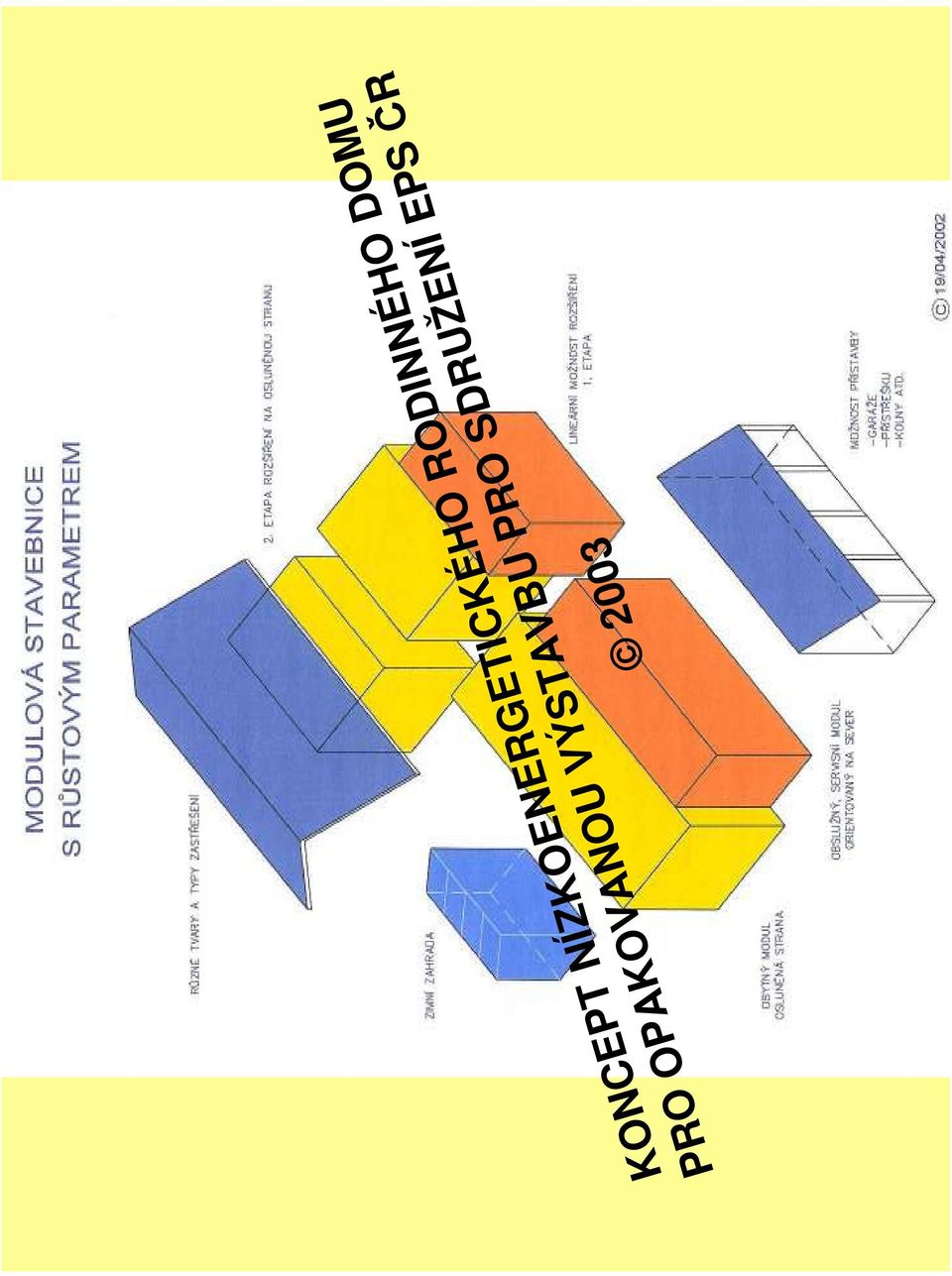

11 KONCEPT NÍZKOENERGETICKÉHO RODINNÉHO DOMU PRO OPAKOVANOU VÝSTAVBU PRO SDRUŽENÍ EPS ČR 2003

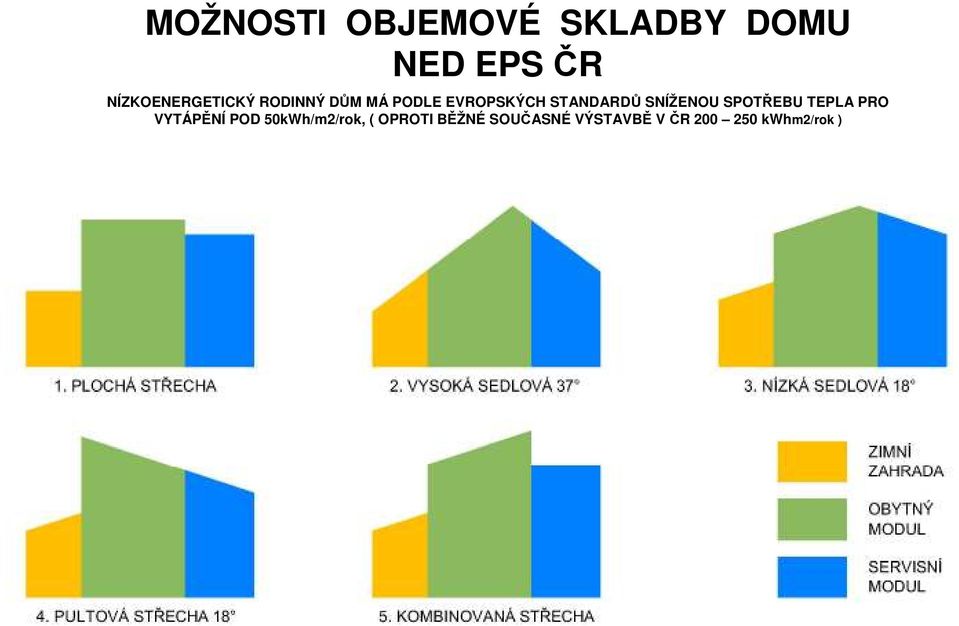

12 MOŽNOSTI OBJEMOVÉ SKLADBY DOMU NED EPS ČR NÍZKOENERGETICKÝ RODINNÝ DŮM MÁ PODLE EVROPSKÝCH STANDARDŮ SNÍŽENOU SPOTŘEBU TEPLA PRO VYTÁPĚNÍ POD 50kWh/m2/rok, ( OPROTI BĚŽNÉ SOUČASNÉ VÝSTAVBĚ V ČR kwhm2/rok )

13 NÍZKOENERGETICKÝ ZDĚNÝ RODINNÝ DŮM MNICHOVICE U PRAHY PROJEKT 2005, REALIZACE TEPELNÉ ZTRÁTY (kw) ZASTAVĚNÁ PLOCHA ( m 2 ) UŽITNÁ PLOCHA ( m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/ m 3, bez DPH) 5, ,-

14 NED MNICHOVICE U PRAHY 2005

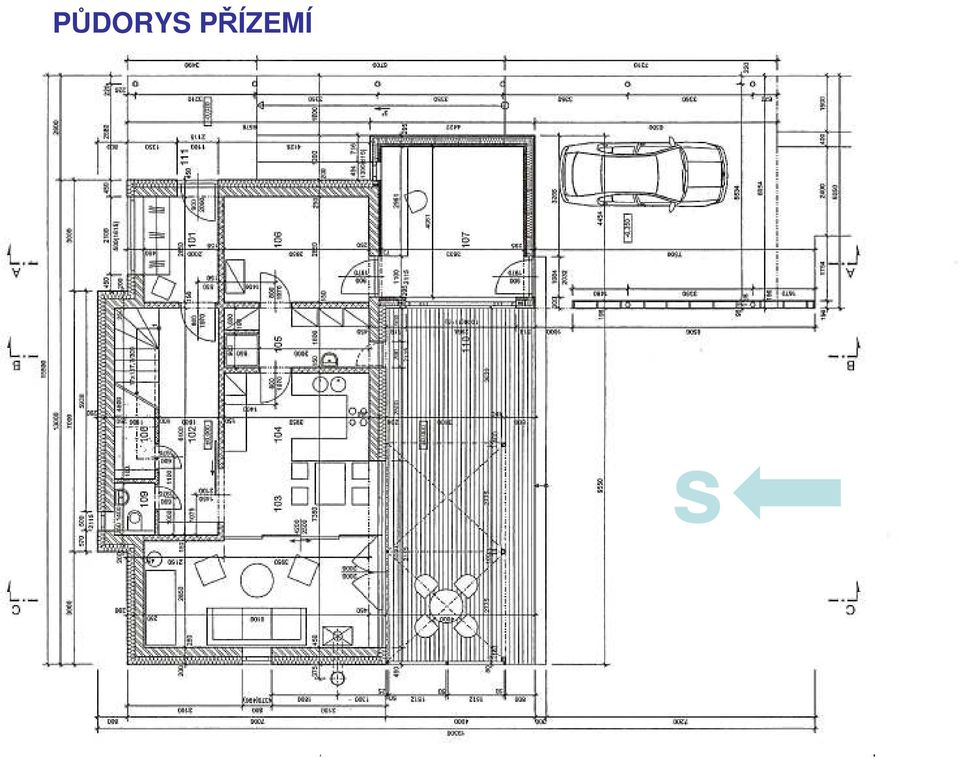

15 PŮDORYS PŘÍZEMÍ s

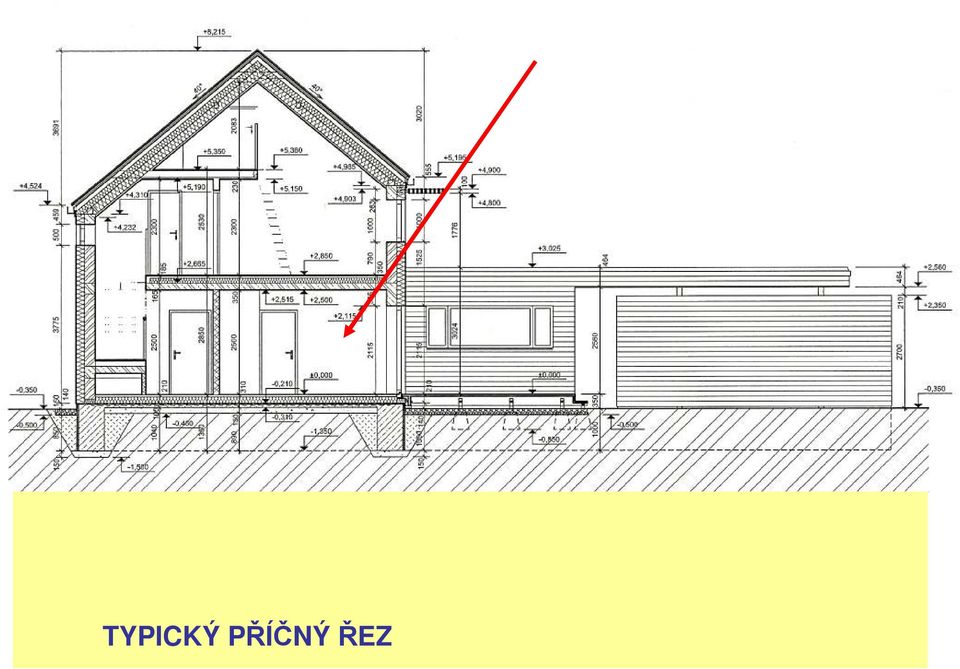

16 TYPICKÝ PŘÍČNÝ ŘEZ

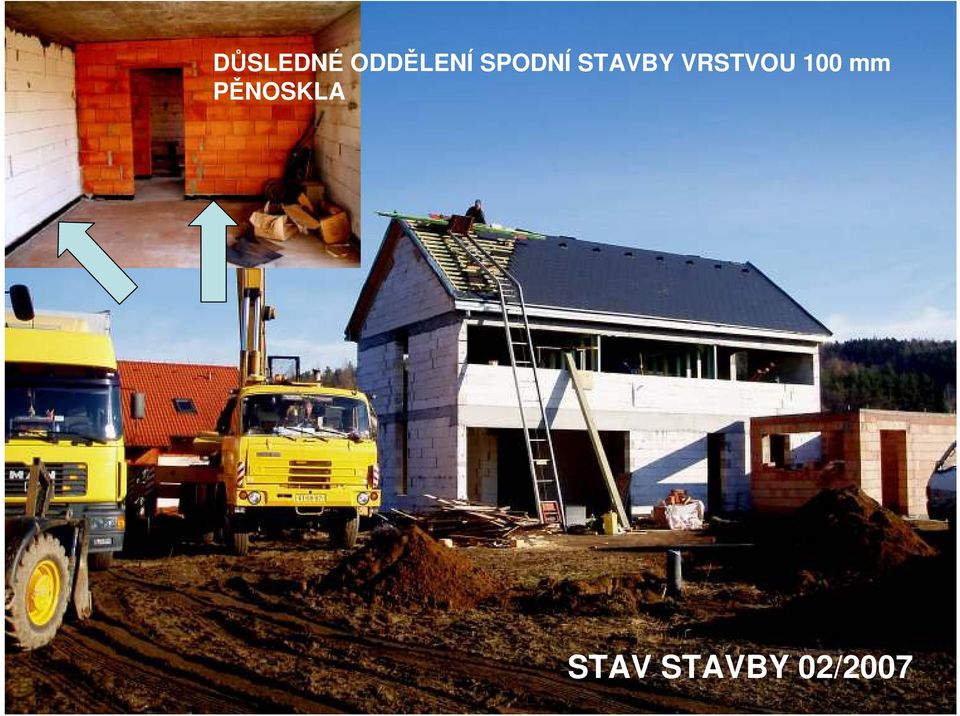

17 DŮSLEDNÉ ODDĚLENÍ SPODNÍ STAVBY VRSTVOU 100 mm PĚNOSKLA STAV STAVBY 02/2007

18

19

20

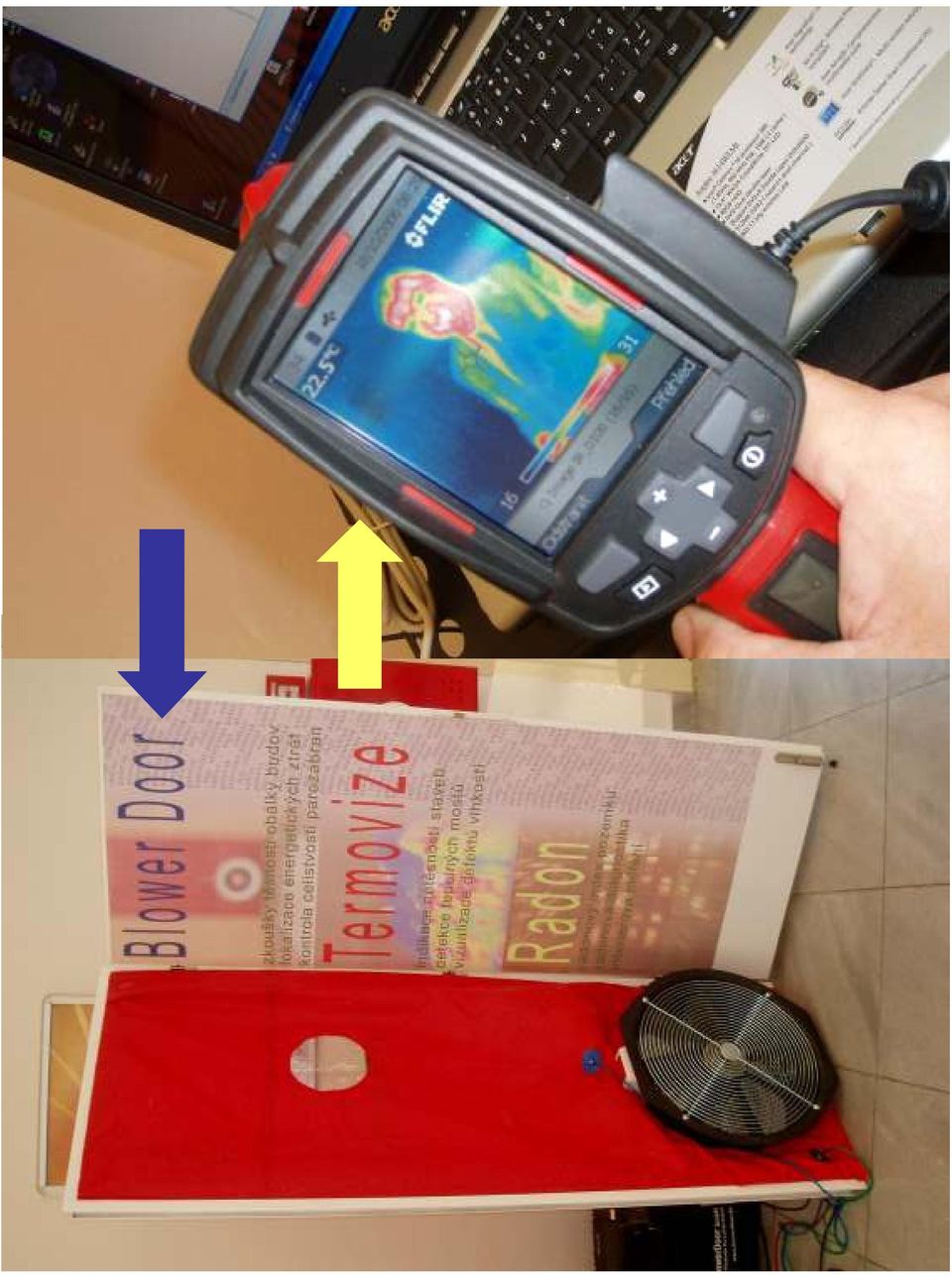

21 BLOWER DOOR TEST PODTLAK 50 Pa PŘETLAK 50 Pa

22 RODINNÝ DŮM PŘED DOKONČENÍM - SRPEN 2007

23 NÍZKOENERGETICKÝ ZDĚNÝ RODINNÝ DŮM -ČELÁKOVICE PROJEKT 2006, REALIZACE 2007 TEPELNÉ ZTRÁTY (kw) ZASTAVĚNÁ PLOCHA ( m 2 ) UŽITNÁ PLOCHA ( m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/ m 3, bez DPH) 5, ,- (POZOR,TROJÍ ROZVOD VODY )

24 REALIZACE V BŘEZNU 2008

25 200mm EPS 350 mm minerální vlny DETAIL UKONČENÍ PŘESAHU STŘECHY U OKAPNÍ ŘÍMSY

26 DETAIL UKONČENÍ PŘESAHU STŘECHY U ŠTÍTŮ 350 mm minerální vlny 200 mm EPS

27 DŘEVĚNÝ NÍZKOENERGETICKÝ DŮM STARÝ PLZENEC 2004

28 STAV REALIZACE - ZÁŘÍ 2007

29 TEPELNÉ ZTRÁTY (kw) ZASTAVĚNÁ PLOCHA ( m 2 ) UŽITNÁ PLOCHA ( m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) 4,

30 STAV STAVBY V ÚNORU 2008, STĚRKOVÁ OMÍTKA VRCHNÍ STAVBY NAHRAZENA MODŘÍNOVÝMI PALUBKAMI

31 100 mm PĚNOSKLA ŘEŠENÍ SOKLU DOMU V MÍSTĚ ZPEVNĚNÉ PLOCHY

32 ŘEŠENÍ MEZIOKENNÍ VLOŽKY V NÁVAZNOSTI NA VNITŘNÍ NOSNOU STĚNU VODOROVNÝ ŘEZ

33 DŘEVĚNÝ NÍZKOENERGETICKÝ RODINNÝ DŮM KOUŘIM 2003, REALIZACE TEPELNÉ ZTRÁTY (kw) ZASTAVĚNÁ PLOCHA ( m 2 ) UŽITNÁ PLOCHA ( m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/ m 3, bez DPH) 8, ,- SEVERNÍ

34 DVOUGENERAČNÍ NÍZKOENERGETICKÝ RODINNÝ DŮM - PŘÍZEMÍ s

35 VÝCHODNÍ

36

37 NED - DETAIL NÁVAZNOSTI STŘECHY NA OBVODOVÝ PLÁŠŤ!!! CELKEM 320 mm MIN.VLNY CELKEM 260 mm MIN. VLNY

38 SIMULACE TERMOVIZE

39 NOSNÝ PROFIL V TEPLÉ ZÓNĚ DEATIL ŘEŠENÍ SKLÁDANÉHO SLOUPKU ROHOVÉHO OKNA (VÝVOJOVÝ MEZISTUPEŇ)

40

41 NÍZKOENERGETICKÝ STANDARD LZE S VÝHODOU UPLATNIT I PŘI PŘESTAVBÁCH A REKONSTRUKCÍCH

42 REKONSTRUKCE A PŘESTAVBA ADMINISTRATIVNÍ BUDOVY BRATISLAVA VINOHRADY (NÍZKOENERGETICKÝ STANDARD) TEPELNÉ ZTRÁTY (kw) ZASTAVĚNÁ PLOCHA ( m 2 ) UŽITNÁ PLOCHA ( m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/ m 3, bez DPH) 20, x.xxx,- PROJEKT 2005

43 NÍZKOENERGETICKÁ ADMINISTRATIVNÍ BUDOVA RBC ROKYCANSKÁ STUDIE 2004 TEPELNÉ ZTRÁTY (kw) ZASTAVĚNÁ PLOCHA ( m 2 ) UŽITNÁ PLOCHA ( m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/ m 3, bez DPH) xx,x x.xxx,-

44 RBC ROKYCANSKÁ 2005

45 NÍZKOENERGETICKÝ, DŘEVĚNÝ, PAVLAČOVÝ BYTOVÝ DŮM NA BÁZI TĚŽKÉHO SKELETU v MODULU 5,50 x 5,50 m STUDIE 2008

46 POHLED ZE SEVEROZÁPADU

47 DETAIL NÁROŽÍ OBVODOVÉHO PLÁŠTĚ

48 DETAIL ZIMNÍ ZAHRADY SVISLÝ ŘEZ

49 PASIVNÍ DŘEVĚNÝ RODINNÝ DŮM - BRDY 2004 AKTUÁLNÍ PROJEKT NAŠEHO ATELIÉRU TEPELNÉ ZTRÁTY (kw) ZASTAVĚNÁ PLOCHA (m 2 ) UŽITNÁ PLOCHA (m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) 9,

50

51 CHARAKTER KRAJINY JINCE - MOZAIKOVITÁ ROZTROUŠENÁ ZÁSTAVBA

52 1,5 ha

53 STANDARD PASIVNÍHO DOMU

54 STANDARD PASIVNÍHO DOMU

55 TRUHLÁŘSKY NÁROČNÉ / DRAHÉ KONSTRUKCE S DÍLČÍMI TEPELNÝMI MOSTY ŽEBŘÍKOVÉ NOSNÍKY VRSTVENÉ KONSTRUKCE

56 PASÍVNÍ RODINNÝ DŮM MÁ PODLE EVROPSKÝCH STANDARDŮ SNÍŽENOU SPOTŘEBU TEPLA PRO VYTÁPĚNÍ POD 15kWh/m2/rok, ( OPROTI BĚŽNÉ SOUČASNÉ VÝSTAVBĚ V ČR kwh/m2/rok )

57 Uokna = 0,70 W/(m2 K) NÁVAZNOST OBVODOVÉ STĚNY DŘEVOSTAVBY A OSTĚNÍ OKNA ŠPALETOVÁ OKNA KONSTRUKČNÍ PRINCIP ZDVOJENÝ FOŠINKOVÝ SYSTÉM 2 x 4 U = 0,15 W/(m2 K) 440 mm minerální vlny VYSTŘÍDANÉ SLOUPKY VODOROVNÉ PŘEKLIŽKOVÉ PERO 15/200 mm á 500 mm

58 SCHEMA NOSNÉ KONSTRUKCE (PRINCIP MEANDRŮ VYPLNĚNÝCH TEPELNOU IZOLACÍ) VNĚJŠÍ NOSNÁ STRUKTURA VNITŘNÍ NOSNÁ STRUKTURA VYBLOKOVÁNÍ NOSNÍKŮ A ZÁVĚRNÉ PRKNO PODÉLNÍK VNITŘNÍ STĚNY PŘEKLIŽKOVÉ PERO

59 U = 0,10 W/(m2 K) 600 mm minerální vlny U = 0,15 W/(m2 K) 440 mm minerální vlny DETAIL STYKU STĚNY A KONSTRUKCE STŘECHY

60 MAPA TEPLOTNÍCH POLÍ

61 TEPELNÉ ZTRÁTY (kw) ZASTAVĚNÁ PLOCHA (m 2 ) UŽITNÁ PLOCHA (m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/m 3, bez DPH) 3, xxxx PASIVNÍ DŮM VOTICE 2007

62

63 PŮDORYS PŘÍZEMÍ 11,5 x 7,0 m

64 PŮDORYS PODKROVÍ

65 PŘÍČNÝ ŘEZ

66 DETAIL PŘESAHU SEDLOVÉ STŘECHY HLAVNÍCH PRŮČELÍ U = 0,08 W/(m2 K) 600 mm minerální vlny U = 0,15 W/(m2 K) 440 mm minerální vlny

67 DŘEVĚNÝ PASIVNÍ DŮM NOVÉ BŘEŽANY 2007 TEPELNÉ ZTRÁTY (kw) ZASTAVĚNÁ PLOCHA (m 2 ) UŽITNÁ PLOCHA (m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/m 3, bez DPH) 3, XXXX

68 POHLED JIHOZÁPADNÍ

69 POHLED SEVEROZÁPADNÍ

70 PŮDORYS PŘÍZEMÍ

71 DETAIL PŘESAHU ŘÍMSY STŘECHY PODKROVÍ VE ŠTÍTECH

72 ZDĚNÝ PASIVNÍ DŮM KRUPKA 2007 TEPELNÉ ZTRÁTY (kw) ZASTAVĚNÁ PLOCHA (m 2 ) UŽITNÁ PLOCHA (m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/m 3, bez DPH) X,X XXXX

73 POHLED Z VÝCHODU

74 MÍSTO STAVBY KRUPKA, ÚPATÍ KRUŠNÝCH HOR

75 PD KRUPKA - PŮDORYS PŘÍZEMÍ STANDARD PASIVNÍHO DOMU

76 NÁVAZNOST OBVODOVÉHO PLÁŠTĚ NA KONSTRUKCI STŘECHY

77 ZDĚNÝ PASIVNÍ DŮM ÚSTÍ NAD LABEM 2008
