1 PODHLEDY STAVITELSTVÍ III Doc.Ing.Vladimír Daňkovský, CSc Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 1

2 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 2

3 DĚLENÍ PODHLEDŮ PODLE FUNKCE OPTICKÉ, DEKORAČNÍ AKUSTICKÉ pro zvýšení neprůzvučnosti stropu AKUSTICKÉ pro snížení hladiny hluku v daném prostoru PROTIPOŽÁRNÍ TĚSNÉ PROTI PRONIKÁNÍ PLYNŮ A VLHKOSTI S vedlejší funkcí vytápění S vedlejší funkcí el osvětlení S vedlejší funkcí distribuce medií VZT DĚLENÍ PODHLEDŮ PODLE KONSTRUKCE BEZESPARÉ DESKOVÉ BEZESARÉ FOLIOVÉ KAZETOVÉ S VIDITELNÝM ROŠTEM KAZETOVÉ SE SKRYTÝM ROŠTEM LAMELOVÉ (otevřené nebo zavařené) MŘÍŽKOVÉ (rošty nebo lístky ) SEGMENTOVÉ (snížení doby dozvuku) FIXNÍ ( při demontáži se zničí) DEMONTOVATELNÉ Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 3

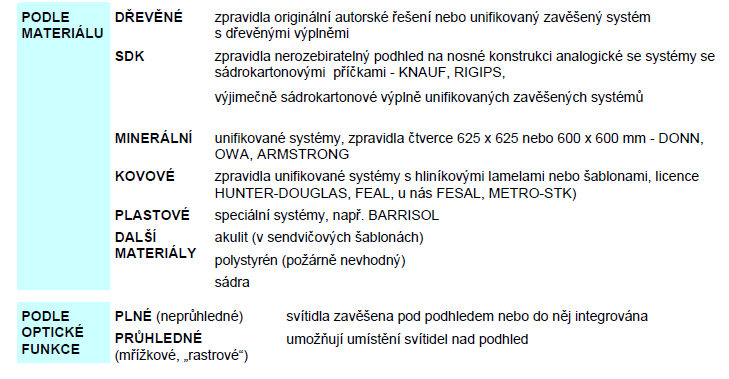

4 DĚLENÍ PODHLEDŮ PODLE MATERIÁLU Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 4

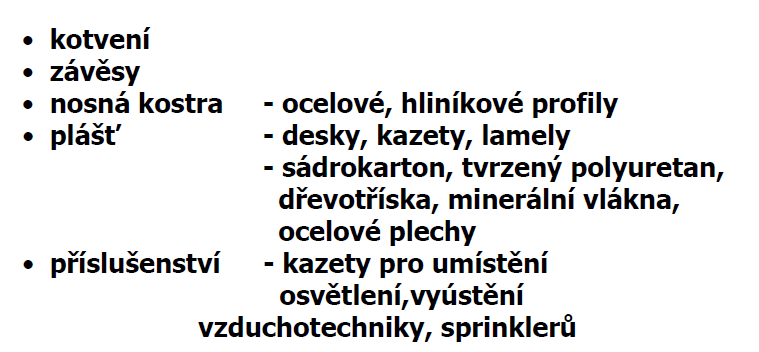

5 ZÁKLADNÍ PRVKY PODHLEDOVÉ KOSNTRUKCE Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 5

6 PODHLEDY BEZESPARÉ (DESKOVÉ) SÁDROKARTONOVÉ KNAUF/ RIGIPS ZÁVĚSY Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 6

7 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 7

8 PRUŽNÝ ZÁVĚS pro útlum zvuku/ vibrací Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 8

9 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 9

10 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 10

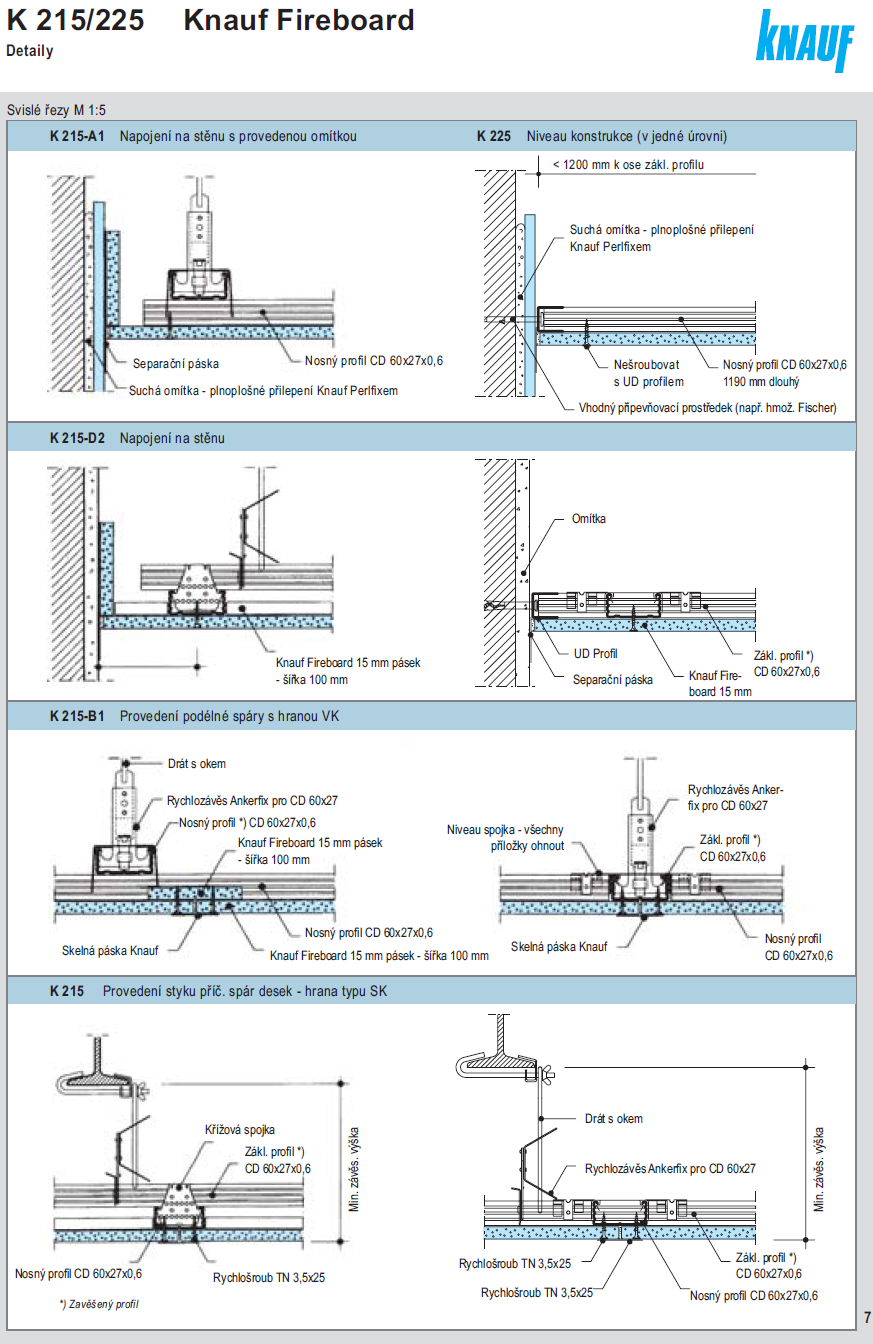

11 DVOJITÝ ROŠT Z CD PROFILŮ Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 11

12 JEDNODUCHÝ ROŠT Z CD PROFILŮ Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 12

13 zateplení podhledu v podkroví Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 13

14 obklad sádrokartonovými deskami Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 14

15 Tmelení spár Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 15

16 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 16

17 POZOR!!! SK desky nejsou odolné k namáhání vodou zatékání/ kondenzace ZATÍŽENÍ KONSTRUKCE PODHLEDU VODNÍ PÁROU problém v podstřešních prostorech/ rozdílná teplota pod a nad podhledem Parozábrany lze obecně rozdělit na : 1. parobrzdy - materiály, které jen velice málo regulují prostup vodních par do konstrukce (např. polyamidové fólie,..), kde faktor difúzního odporu μ je < (ekv. difúzní tl. Sd okolo 5 m) 2. parozábrany o střešní parotěsnosti (např. Jutafol N, Dekfol N,...), kde μ je > (ekv. difúzní tl. Sd okolo 40 m) 3. parozábrany o vysoké parotěsnosti (např. Dekfol NAL, Jutafol NAL, Jutafol Reflex,..), kde μ je > (ekv. difúzní tl. Sd > 170 m) 4. parozábrany o extrémní parotěsnosti (např. Allu Vilatherm,...), kde ekv. difúzní tl.sd se pohybuje na úrovni okolo 1500 m Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 17

18 SPRÁVNĚ PROVEDENÁ PAROTĚSNÁ ZÁBRANA PAROZÁBRANA NESMÍ BÝT PORUŠENA SPOJOVACÍMI PROSTŘEDKY LEPENÍ!!! Závitořezné šrouby nebo vruty pro připojení desek se připouští Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 18

19 SORTIMENT SK DESEK tl. 9 12,5 15 mm KNAUF, RIGIPS GKB GKBI GKF GKFI MF MFAL GKFPb RIFLEX desky běžné do suchého prostředí desky běžné impregnované do vlhka desky protipožární desky protipožární impregnované do vlhka GKB + nalepený PPS tl. 20 až 60mm dtto MF + AL folie jako parozábrana GKB/ GKBI + Pb fólie (proti rentg. záření) ohebná SK deska foliový plášť + MV výztuž PROTIPOŽÁRNÍ SK zvýšení požární odolnosti stropu Cena 95,0 Kč cena vč. DPH 120,- Kč/ m2 OBKLAD DESKAMI SV FERMACELL, RIGIDUR tl. 9 12,5 15 mm RIGIDUR - PROTIPOŽÁRNÍ SK zvýšení požární odolnosti stropu Cena 145,0 Kč cena vč. DPH 175,- Kč/ m2 IMPREGNOVANÝ SK do vlhkého prostředí Cena 80,0 Kč cena vč. DPH 100,- Kč/ m2 FARMACEL - PROTIPOŽÁRNÍ SK zvýšení požární odolnosti stropu Cena 138,0 Kč cena vč. DPH 165,- Kč/ m2 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 19

20 KŘIVOČARÉ PODHLEDY ze SKD Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 20

21 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 21

22 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 22

23 KONSTRUKCE KŘIVOČARÉ ze SKD Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 23

24 příklad uplatnění SK podhledů v interiéru Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 24

25 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 25

26 v lomech desek je možno použít výztužné pásky (např.: oltraflex/ straitflex) Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 26

27 osvětlovací rampa SK konstrukce Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 27

28 SPECIÁLNÍ SK PODHLED PRO CHODBY zákryt rozvodů TZB Zesílené profily v= 62mm / zdvojené profily do 2,5(3,0) m bez stropních závěsů Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 28

29 PROTIPOŽÁRNÍ PODHLEDY požární odolnost v minutách Rp = min Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 29

30 SK protipožární podhledy Alternativně se používají též desky CETRIS Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 30

31 FÓLIOVÉ (NAPÍNANÉ) PODHLEDY poprvé ve Francii před více než 30 lety - společnost "NORMALU S.A." (obchodní značka "BARRISOL"). PVC fólie pro nalínané podhledy Barrisol, Bernizet, Renolit, Alkor Draka, Lackfolie PVC folie Clipso polyesterová tkanina s PU vrstvou + malířský nátěr Sestavuje se z pruhů cca 1,5m lepením pevnost spojů!!! Neomezená plocha bezespárého podhledu Antistatický, vodotěsný, parotěsný Hygienický, bez úniku těkavých látek Nesnadno hořlavý kategorie B Atraktivní barvy + mat/ lesk Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 31

32 DETAILY FOLIOVÝCH PODHLEDŮ Lišta krajová lišta krajová skrytá Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 32

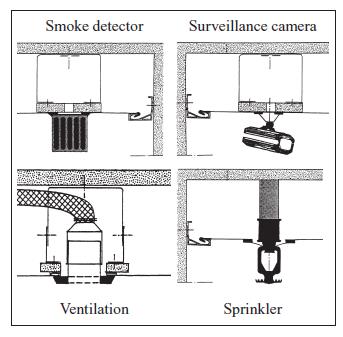

33 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 33

34 Příklady uplatnění foliových podhledů Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 34

35 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 35

36 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 36

http://www.dry-tech.cz/fotogalerie Doc.ing.

37 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 37

38 Restoration of top and side surfaces in Versilles church, USA, arch Yves Durand Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 38

39 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 39

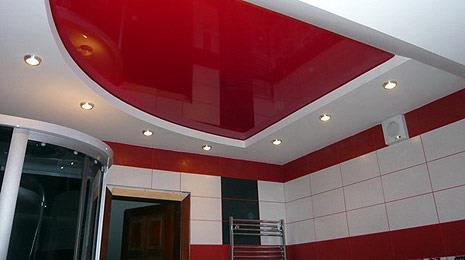

40 BEZESPARÉPODHLEDY V MOKRÝCH PROVOZECH Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 40

41 Maximální flexibilita tvaru Pražské architektonické Studio pha navrhlo nový nepřehlédnutelný výstavní objekt. Ve fluidních děrovaných tvarech byl první ukázkový výstavní stánek vytvořen v kombinaci zelené a bílé barvy z fóliového napínaného materiálu Barrisol. (MgA Marek Deyl, Studio pha) Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 41

42 KAZETOVÉ PODHLEDY Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 42

43 KAZETY Z MINERÁLNĚ VLÁKNITÝCH DESEK ČTVERCOVÉ NEBO OBDÉLNÍKOVÉ TVARY 1200mm Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 43

44 JEDNOSMĚRNÝ ROŠT PRO CHODBY Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 44

45 NOSNÁ KOSTRA PODHLEDU Z MVD MINERÁLNĚ-VLÁKNITÝCH DESEK Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 45

46 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 46

47 DŘEVĚNÉ KAZETY PRO ZAVĚŠENÉ PODHLEDY Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 47

48 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 48

49 AKUSTICKÝ PODHLED V ADMINISTRATIVNÍ BUDOVĚ Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 49

50 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 50

51 POHLTIVOST POVRCHU PODHLEDU = HLAVNÍ NÁSTROJ AKUSTICKÉ POHODY Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 51

52 POHLTIVOST ZVUKU - % ZVUKU, KTERÝ SE V MATERIÁLU POHLTÍ Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 52

53 ÚPRAVY KAZET PRO ZVÝŠENÍ POHLTIVOSTI ZVUKU Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 53

54 AKUSTICKÉ SEGMENTOVÉ PODHLEDY nekontinuální zvýšená pohltivost vysoká absorbce zvukové energie (často oboustraně) Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 54

55 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 55

56 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 56

57 LAMELOVÉ PODHLEDY Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 57

58 TYPY LAMEL - AL PROFILY, často s perforací uzavřené/ otevřené podhledy Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 58

59 VARIANTY SKLADBY LAMEL Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 59

60 OTEVŘENÉ PODHLEDY LAMELOVÉ Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 60

61 MŘÍŽKOVÉ PODHLEDY Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 61

62 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 62

63 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 63

64 Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 64

65 DVOJITÝ RASTR ROŠTOVÝ PODHLED BRÁNÍ ČÁSTEČNĚ PRŮHLEDU DO PROSTORU NAD PODHLEDEM Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 65

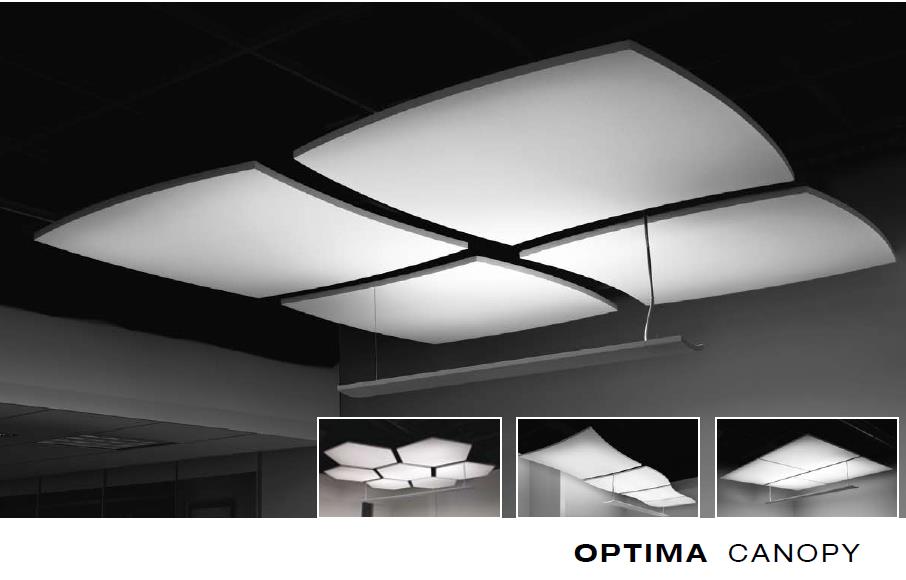

66 VOLBA stropního podhledu podle materiálu Minerální desky Kovy Pryskyřice Dřevo Desky Canopy Otevřené buňky Lamely Velké moduly Doc.ing. Vladimír Daňkovský, CSc zs 2015/2016 Str. 66
