1 POZEMNÍ STAVITELSTVÍ III Obvodové pláště s větranou mezerou Doc.ing.Vladimír Daňkovský, CSc Prof.ing.Miloslav Pavlík, CSc Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 1

2 ZÁKLADNÍ TYPY OBVODOVÝCH PLÁŠŤŮ STAVEB JEDNOVRSTVÁ HOMOGENNÍ KONSTRUKCE KOMPAKTNÍ VRSTVENÁ KONSTRUKCE SENDVIČOVÁ KONSTRUKCE KONSTRUKCE S PROVĚTRÁVANOU MEZEROU KONSTRUKCE S PŘIDANÝM VNĚJŠÍM PLÁŠTĚM DVOJITÁ FASÁDA - KLIMATICKÁ OBVODOVÁ STĚNA LEHKÝ OBVODOVÝ PLÁŠŤ NA METALICKO-CHEMICKÉ/ PŘÍRODNÍ BÁZI AKTIVNÍ FOTOVOLTAICKÉ FASÁDY Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 2

3 PROVĚTRÁVANÁ FASÁDA (TOP) PRINCIP TECHNICKÉHO ŘEŠENÍ A FYZIKÁLNÍHO PŮSOBENÍ KONTAKTNÍ ZATEPLENÍ PROVĚTRÁVANÝ OBVODOVÝ PLÁŠŤ Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 3

4 ZÁKLADNÍ USPOŘÁDÁNÍ KONSTRUKCE OP S VĚTRANOU MEZEROU Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 4

5 příklady lícových materiálů Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 5

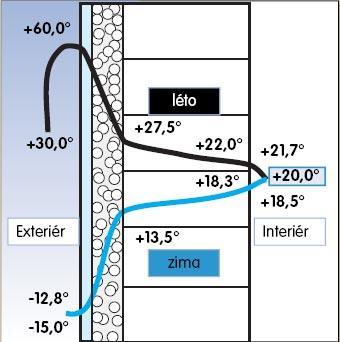

6 PRŮBĚH TEPLOT V KONSTRUKCI OBVODOVÉ STĚNY KONTAKTNÍ IZOLACE VĚTRANÁ MEZERA!!! Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 6

7 TEPELNÁ BILANCE VZDUCHOVÉ DUTINY ZÁSADY SPRÁVNÉHO NÁVRHU: 1. vzduch v mezeře MUSÍ proudit 2. Rychlost proudění je 0,5 1 m/s 3. Usilovat o laminární proudění minimální překážky stoupavému proudu vzduchu 4. Rychlost proudění významně ovlivňuje sluneční záření. Měřením bylo prokázáno, že se mění v závislosti na počasí, a to až desetinásobně. Během noci proudění téměř ustává. Pokles je o to výraznější, jestliže je během dne slunečno. 5. Důležitá difuzně otevřená skladba souvrství obvodového pláště Vnitřní povrchová úprava - Parozábrna/ parobrzda - Vrstva přenášející zatížení - Tepelná izolace - Difuzně otevřená povrchová/ krycí vrstva - Vzduchová mezera a podpůrná konstrukce - Fasádní obklad 6. mezera tl. min 40 mm po celé výšce fasády 7. řešit objemové změny fasádního obkladu Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 7

8 POSTUP VKLÁDÁNÍ TEPELNÉ IZOLACE DO PODPŮRNÉHO ROŠTU Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 8

9 HLAVNÍ VÝHODY KONSTRUKCE SKLÁDANÉHO OBVODOVÉHO PLÁŠTĚ S VĚTRANOU DUTINOU variabilita materiálů lícové vrstvy materiál/ struktura/ barevnost Kvalitnější provedení, přesnější montáž Rychlejší provedení, menší závislost na povětrnostních podmínkách Odvod vlhkosti procházející z interiéru do volného prostředí Zmenšení teplotního rozdílu na povrchu tepelné izolace Eliminace nežádoucích tepelných zisků od přímého slunečního záření Zlepšení útlumu vnějšího hluku lepší ochrana chráněných prostor v budově Jednodušší opravy výměna poškozených dílů Dlouhodobá životnost Nevýhody: Dost výrazné navýšení ceny ( ,- až ,- Kč/m 2 ) Obtížná kontrola stavu tepelné izolace Eliminace pozitivních tepelných zisků od slunečního záření v zimně Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 9

10 ABSORBCE ZVUKU V DUTINĚ Překážka, která je pružně uložená přenáší minimum zvukové energie do navazující konstrukce k = tuhost pružiny, m = hmotnost stěny Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 10

11 TEPELNÁ IZOLACE snižuje odraz zvuku v dutině na vnějším líci nosné části obvodové stěny materiál tepelně izolační difuzně otevřený nenasákavý odolný proti vlhkosti - s dobrou zvukovou pohltivostí V EN ISO Rw + C a Rw + Ctr, frekvenční rozsah Hz, nebo Hz. Malá závislost na tloušťce izolace pro průmyslový a dopravní hluk se doporučuje, aby se používala rozšířená oblast frekvence. Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 11

12 st Výhody obvodových plášťů s provětrávanou dutinou o Tepelný komfort a úspora za energie v zimním období Udržování zdravého vnitřního prostředí Difúzně otevřená skladba provětrávané fasády Vysoká protihluková izolace výborná schopnost pohlcovat zvuk kombinace silikátové obvodové stěny a akustické izolace, Zabránění kondenzace vody v obvodových stěnách Vlhkost pronikající z každé budovy obvodovými stěnami tak může být odváděna do venkovního prostředí komínovým efektem vznikajícím v provětrávané mezeře. Větší tepelná pohoda v letním období omezení přenášení vysokých povrchových teplot fasády do vnitřního prostředí Vysoká požární odolnost. Velmi dlouhá životnost Minimální nároky na údržbu Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 12

13 DALŠÍ VÝHODY vyplývající zejména z konstrukce některých typů nosných roštů a z technologického postupu vlastní montáže obkladu: Vyřešení nerovnosti podkladu Konstrukce roštů fasádních systémů LA umožňují zkracováním a prodlužováním konzol vyrovnávat poměrně značné nerovnosti podkladu, což je výhodné zejména u rekonstrukcí staveb. Celoroční realizovatelnost Suchá montáž představuje rychlé řešení realizovatelné v podstatě během celého roku (v závislosti pouze na příslušných ustanoveních předpisů o bezpečnosti práce). Bezproblémové zateplení a obložení budov ve tvaru oblouku apod. Izolace z minerální vlny se tvarově přizpůsobí požadovanému zakřivení, k vlastnímu obkladu se použije vhodný formát obkladových prvků s ohledem na poloměr zakřivení. Jednoduchá výměna prvku obkladu Dojde-li jakýmkoliv způsobem k poškození některého z prvků obkladu, je možné jej nenáročným způsobem vyměnit za nový. Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 13

14 PROBLÉM KONDENZACE VODNÍ PÁRY ve styku konstrukcí obvodová stěna/ strop h t t p : / / p r u v o d c e. r o c k w o o l. c z / m e d i a / / p r o v e t r a v a n e - f a s a d y. p d f Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 14

15 TLOUŠŤKA TEPELNÉ IZOLACE Návrhem tepelné izolace obálky budovy určuje norma ČSN a ČSN ISO Druh a volba tepelného izolantu ovlivňuje tloušťku tepelné izolace. Požadavky ČSN (2007) Součinitel prostupu tepla Un [W(m -2 K -1 )] doporučená poža- doporučená doporučená Popis konstrukce požadovan dovaná NED NED PD á požadovaná Vnější stěna lehká 0,30 0,20 0,13 0,09 Vnější stěna těžká 0,38 0,25 0,17 0,11 požadavky na tepelné izolace nízkoenergetických a pasivních domů viz TNI , TNI Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 15

16 materiály pro tepelné izolace 200 mm 150 mm mm mm PIR PUREN XPS EPS MVD EFEKTIVNÍ TLOUŠŤKA TEPELNÉ IZOLACE 160mm až 240mm Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 16

17 UPEVNĚNÍ TEPELNÉ IZOLACE - vrut + hmoždinka 50 kotvení pomocí hmoždinek a vrutů Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 17

18 UPEVNĚNÍ TEPELNÉ IZOLACE - talířová hmoždinka Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 18

19 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 19

20 Tepelné mosty v místě kotvení tepelných izolantů zapuštěná montáž Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 20

21 Materiály pro vnější plášť Obklady z páleného cihelných tvarovek KLINKER betonové obkladové prvky LIFEBRICK obklady z keramických desek KERAION, KERATWIN, ALPHATON, LONGOTON, ARGETON desky z přírodního kamene obkladové prvky z umělého kamene GRANIT LIGHT armocementové desky DAKOBET, POLYCON vláknocementové desky SILBONIT, CEMBONIT, ETERNIT, SWISSPEARL, CEMBRIT, desky ze dřeva a jeho aglomerátů WERZALIT, TRESPA, PARKLEX, CETRIS obklady na bázi kovů rovné a tvarované plechy VM-ZINC, WICONA, RHEIZINK, CORTEN sendvičové kovové desky ALUCOBOND, LARSON ACM tvrzené a vyztužené desky na bázi pryskyřic vysokotlaké lamináty FUNDERMAX, TRESPA, PROPDEMA, KRONOSPAN obklady ze skla plasty VINYLTHERM, VINYLSTONE, DECEUNINCK,VAX VINYL SIDING Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 21

22 FASÁDNÍ OBKLAD ze speciálních KERAMICKÝCH lícovek Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 22

23 ŘEŠENÍ NADPRAŽÍ OSTĚNÍ - PARAPETU Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 23

24 KOTVENÍ LÍCOVÉ VRSTVY k nosné části TOP Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 24

25 LÍCOVÁ VRSTVA Z CIHELNÝCH TVAROVEK - DETAIL PARAPETU Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 25

26 LÍCOVÁ VRSTVA Z CIHELNÝCH TVAROVEK - DETAIL NADPRAŽÍ Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 26

27 PŘÍKLADY REALIZOVANÝCH STAVEB BUDOVY FUTURAMA, PRAHA KARLÍN, VLADIMÍR KRÁTKÝ lícová cihla PRADO, BELETA sro Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 27

28 BUDOVA FA ČVUT, PRAHA DEJVICE, ALENA ŠRÁMKOVÁ LÍCOVÁ CIHLA BELETA sro Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 28

29 PRINCIP SKLADBY POZOR!!! NUTNÉ PROVÁZÁNÍ LÍCOVÉ VRSTVY S NOSNOU VRSTVOU OBVODOVÉHO PLÁŠTĚ ZATÍŽENÍ TLAKEM A SÁNÍM VĚTRU!!! Počet kotev dle statického posouzení!!! Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 29

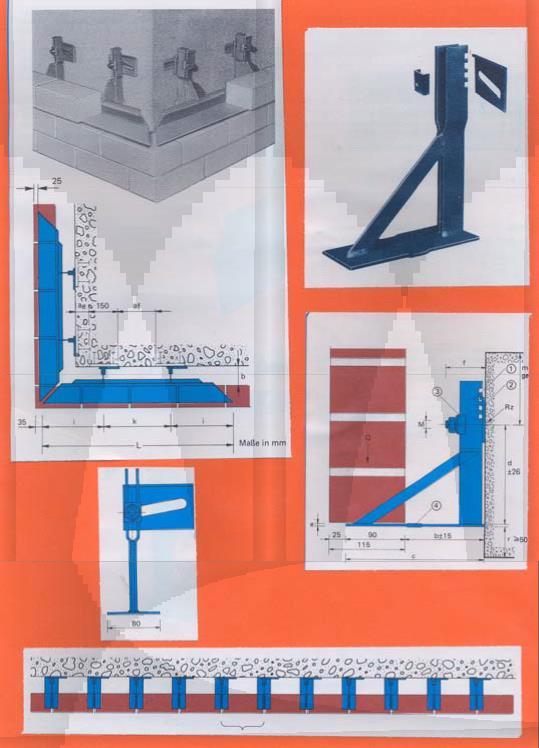

30 PODEPŘENÍ LÍCOVÉ VRSTVY - ocelové zakládací lišty Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 30

31 NADPRAŽÍ OKEN - ZALOŽENÍ U SOKLU Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 31

32 FASÁDNÍ OBKLAD ze speciálních BETONOVÝCH SMĚSÍ ČESKÝ VÝROBEK!!! Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 32

33 Schéma fasády: Legenda: 1. interiér 2. difuze vodní páry 3. zdivo 4. tepelná izolace 5. vzduchová mezera - uzavřená 6. Lifebrick therm 7. exteriér KOTVENO K DESKOVÉMU OBKLADU/ NOSNÉMU ROŠTU Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 33

34 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 34

35 KERAMICKÉ LÍCOVÉ VRSTVY pro provětrávané fasády KERAION, KERATWIN, ALPHATON, LONGOTON, ARGETON Systém provětrávání fasády - svislý řez Ochrana proti dešti - svislý řez Zdroj: Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 35

36 PRINCIP UPEVNĚNÍ FASDÁDNÍHO OBKLADU Typ AR-GE-TON WIENERBERGER Šířka 150 až 300 mm Délka 400 až 600 mm 13 barevných odstínů Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 36

37 v místě kotvy použít odpovídající tloušťku podložky "termostop", která je vyrobena z tvrzené pěnové hmoty úprava povrchu fotokatalyzátorem (oxid titaničitý) odpuzuje nečistoty Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 37

38 METROPOLE ZLIČÍN Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 38

39 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 39

40 UPEVNĚNÍ deskových fasádních obkladů viditelné uchycení - slinutá keramika KerAion K8 standardní formáty : 60x60, 60x90, 90x90 cm Tloušťka 6 až 12 mm Zdroj: keramicke-obklady-fasad-provetravanymi-systemy-agrob-buchtal Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 40

41 skryté uchycení - slinutá keramika KerAion Sika Tac Panel standardní formáty 60x60, 60x90, 90x90, 90x x 120cm Zdroj: Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 41

42 - skryté uchycení - profilovaný cihlářský střep Kera Twin K15/K18 standardní formáty výškové moduly 20,25,30,35,40cm délka v rozmezí od 392 mm až do 1192 mm tloušťka desek v délce do 60 cm je 15 mm,do 120 cm 18 mm Zdroj: Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 42

43 dvojitý podpůrný rošt KERATWIN 400x200x15mm, 500x250x15mm 600x250x15mm, 500x280x15mm 600x280x15mm Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 43

44 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 44

45 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 45

46 SVISLÝ NOSNÝ ROŠT KOTVENÍ PROFILŮ HAFIX, TERAFIX, LINDAB SPIDI KOTVA HAFIX KOTVA Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 46

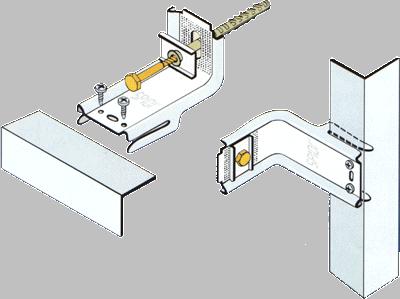

47 SPIDI KOTVA Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 47

48 NOSNÝ ROŠT a SPIDI KOTVA TEPELNĚ IZOLAČNÍ PODLOŽKA POD KOTVOU SVISLÁ LIŠTA MIMO TEPELNOU IZOLACI IMREGNACE POVRCHU TEPELNÉ IZOLACE Min šířka VZDUCHOVÉ DUTINY 40mm Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 48

49 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 49

50 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 50

51 ILTEGRO FASÁDNÍ ROŠT z Al profilů - uchycení kamenného obkladu nebo jiných desek Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 51

52 LÍCOVÉ VRSTVY z přírodního KAMENE Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 52

53 Kotvení desek z přírodního kamene POHLED z rubové strany Obkladový kámen (tl. 20 mm) Navrtané nerezové závěsy Závěs je uchycen mechanickým utažením přídržného šroubu s podložkou Pro upevnění se nepoužívá lepidlo ani pryskyřice. Tento systém nazýváme T-STONE. Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 53

54 Technistone = mletý kámen (křemen, granit), zrcadlový a skleněný granulát + malé množství barevných pigmentů a kvalitní polyesterové pryskyřice. Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 54

55 Samočistící efekt fotokatalických přísad Fotokatalyzátor "vpálený" do povrchu desek -na bázi oxidu titaničitého TiO 2 Kyslík se přeměňuje reakci světla, kyslíku a vzdušné vlhkosti na "aktivní" kyslík, který napadá mikroorganismy (bakterie, viry, plísně a houby). Zdroj: SEVERNÍ / TRVALE ZASTÍNĚNÉ FASÁDY DOMŮ NUTNÉ CHEMICKÉ OŠETŘENÍ - např. WEBER SYSTÉM Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 55

56 DESKOVÉ MATERIÁLY PRO PROVĚTRÁVANÉ FASÁDY Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 56

57 Doc.ing. Vladimír Daňkovský, CSc zs 2014/2015 Str. 57
