1 Katalog strojů září 2009 Stolní a sloupové vrtačky Převodové vrtačky Magnetické vrtačky Jádrové vrtáky Karnasch Tváření otvorů Thermdrill Stolní vrtačko-frézky Převodové vrtačko-frézky Univerzální frézky CNC frézky Stolní soustruhy Klasické soustruhy Měření a odměřování Pásové pily Kotoučové pily Kotoučové brusky Leštičky Pásové brusky Brusky na vrtáky Průmyslové vysavače a odsávače Nůžky na plech Ohýbačky plechu Zakružovačky plechu Signovačky Ruční a hydraulické lisy Ohýbačky profilů a trubek Zakružovačky profilů a trubek MIG-MAG zdroje TIG invertory Elektrodové invertory Řezání plasmou Samostmívací svařovací kukly Brusky na dřevo Soustruhy na dřevo Pásové pily na dřevo Odsávací zařízení Cirkulárky Štípačky na dřevo Stolářské hoblice Příslušenství Kovoobráběcí stroje Dřevoobráběcí stroje Dřevoobráběcí stroje Svařovací technika

2 Vrtačky Z programu vrtaček OPTIMUM a quantum Vám nabídneme správnou vrtačku pro každé použití. Široká nabídka modelů Vhodnou vrtačku můžete vybírat z 28 různých modelů tak, aby odpovídala Vašim nárokům na použití. Řada začíná u malých stolních vrtaček a pokračuje až k těžké převodové vrtačce OPTI B 50 GSM. Příslušenství Pro všechny stroje nabízíme rozsáhlý sortiment příslušenství stačí si jen vybrat.

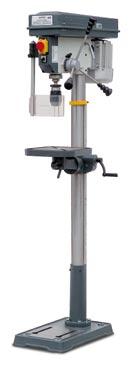

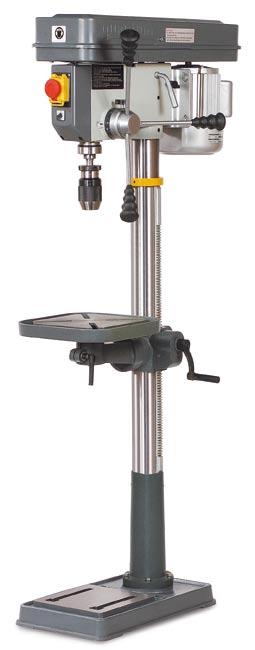

3 Stolní a sloupové vrtačky quantum B 16 / quantum B 20 / quantum B 25 / quantum B 32 Stolní a sloupové vrtačky určené pro široké použití od hobby až po dílnu, údržbu a servis. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Vřeteno s přesnými kuličkovými ložisky Kvalitní rychloupínací hlavička quantum s házivostí <0,09 mm v základní výbavě Dlouhé ergonomicky konstruované rukojeti s ukončením Softgrip pro práci bez prokluzu Hloubkový doraz Velmi klidný chod díky hliníkovým řemenicím s broušenými drážkovými unášeči Kvalitní ozubené řemeny umožnují výrazně lepší přenos síly a mnohem menší výkonovou ztrátu Přesně obrobený pracovní stůl s drážkami jdoucími příčně, je sklopný od -45 do +45 a otočný o 360 Masívní, silně dimenzovaná základní deska s drážkami, na spodní straně žebrovaná T-matice pro upevnění svěráku Hlavní vypínač v krytí IP 54 s nulovým spouštěčem a uzamykatelným nouzovým vypínačem Snadný přístup a ovladatelnost Modely 400 V mají přepínač chodu vpravo-vlevo Tiché a výkonné hliníkové elektromotory Optimální poměr cena/výkon»» Příslušenství na straně B 32 Možnost seřízení radiální vůle uložení pinoly. Typ quantum B 16 quantum B 20 quantum B 25 quantum B 32 Objednací číslo (230 V) Cena bez DPH Kč Kč - - Objednací číslo (400 V) Cena bez DPH Kč Kč Kč Technická data Max. průměr vrtáku / ocel 16 mm 20 mm 20 mm 32 mm Vyložení 125 mm 170 mm 170 mm 225 mm Max. vzdálenost vřetene a stolu 390 mm 450 mm 760 mm 600 mm Max. vzdál. vřetene a zákl. desky 525 mm 635 mm mm mm Kužel vřetene MK 2 MK 2 MK 3 MK 4 Otáčky vřetene ot./min ot./min ot./min ot./min Počet stupňů rychlosti Vrtací hloubka 65 mm 80 mm 80 mm 125 mm Úhel natáčení vrtacího stolu Průměr sloupu 60 mm 70 mm 70 mm 92 mm Velikost stolu mm mm mm mm Velikost T-drážky 14 mm 14 mm 14 mm 14 mm Výkon motoru 50 Hz 450 W 550 W 550 W 1,1 kw Rozměry stroje v mm Hmotnost 31 kg 51 kg 58 kg 138 kg Součást dodávky: quantum B 16 / B 20 Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK 2 / B16 2 ks T-matic quantum B 25 Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK 3 / B16 2 ks T-matic quantum B 32 Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK 4 / B16 2 ks T-matic 4 Volání zdarma: (ČR), (SR) bow@bow.cz

4 Vrtačky s frekvenčním měničem quantum B 20 Vario / quantum B 32 Vario Stolní a sloupová vrtačka s neobvykle velkým rozsahem otáček plynule přestavitelné pomocí frekvenčního měniče Made in Germany. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Tichý, výkonný a trvanlivý elektromotor průmyslového typu Frekvenční měnič zajišťuje konstantní průběh točivého momentu i při proměnlivém zatížení Rozsah otáček volitelný od 25 do 225 % hodnoty dané nastavením polohy klínových řemenů Součást dodávky: quantum B 20 F Vario Rychloupínací hlavička 0 16 mm, B16 Kuželový trn MK 2 / B16 2 ks T-matic quantum B 32 F Vario Rychloupínací hlavička 0 16 mm, B16 Kuželový trn MK 4 / B16 2 ks T-matic Zepředu snadno přístupný bezpečný vypínač v krytí IP54 s nulovým spínačem a uzamykatelným nouzovým vypínačem U provedení 400 V vačkový přepínač vpravo-vlevo»» Příslušenství na straně Snížená hlučnost díky hliníkovým řemenicím s broušenými drážkovými unášeči Výrazně lepší přenos síly a značně snížená ztráta výkonu díky kvalitním ozubeným řemenům Typ quantum B 20 F Vario quantum B 32 F Vario Objednací číslo Cena bez DPH Kč Kč Vřeteno s přesnými kuličkovými ložisky Standardně kvalitní rychloupínací vrtací hlavička quantum Technická data Max. průměr vrtáku / ocel 20 mm 32 mm Vyložení 170 mm 225 mm Max. vzdálenost vřetene a stolu 450 mm 600 mm Max. vzdál. vřetene a základny 635 mm mm Kužel vřetene MK 2 MK 4 Otáčky vřetene ot./min ot./min Počet stupňů rychlosti 12 9 Vrtací hloubka 80 mm 125 mm Úhel natáčení vrtacího stolu Průměr sloupu 70 mm 92 mm Velikost stolu mm mm Velikost T-drážky 14 mm 14 mm Výkon motoru 550 W / 230 V W / 230 V Hlavní rozměry stroje mm mm Hmotnost 56 kg 138 kg Páka posuvu pinoly ergonomicky konstruovaná a vybavená rukojetí»softgrip«hloubkový doraz Stroje jsou vyráběny podle CE norem. 5

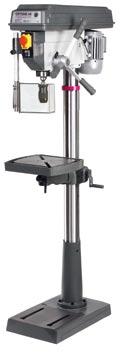

5 Stolní a sloupové vrtačky Opti B 17 Pro / Opti B 23 Pro / Opti B 26 Pro / Opti B 33 Pro Stolní a sloupové vrtačky vysoké kvality spolehlivé a přesné. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Vřeteno s přesnými kuličkovými ložisky U všech strojů rychloupínací vrtací hlavička RÖHM Snížená hlučnost díky hliníkovým řemenicím (mimo B17 Pro) Zlepšený přenos síly a značně snížená výkonová ztráta díky kvalitním ozubeným řemenům Nastavení hloubky vrtání Přesně obrobený pracovní stůl s T-drážkami sklopný od -45 do +45 a otočný o 360 (od OPTI B 23 PRO) Masivní, dobře dimenzovaná základna s T-drážkami, na zadní straně žebrovaná Vrtačky jsou vybaveny hliníkovou pákou posuvu pinoly v jednom kuse tzv.»softgrip«přístupný bezpečný vypínač s krytím IP 54, nulovým spínačem a zamykatelným nouzovým vypínačem Modely na 400 V mají navíc vačkový přepínač běhu vpravo-vlevo Snadný přístup a ovladatelnost Tiché a výkonné elektromotory Masivní provedení celého stroje Optimální poměr cena/výkon Trvalá hodnota B 33 Pro Možnost seřízení radiální vůle uložení pinoly. Typ Opti B 17 Pro Opti B 23 Pro Opti B 26 Pro Opti B 33 Pro Objednací číslo (230 V) Cena bez DPH Kč Kč Objednací číslo (400 V) Cena bez DPH Kč Kč Kč Technická data Max. průměr vrtáku / ocel 16 mm 25 mm 25 mm 30 mm Vyložení 152 mm 180 mm 210 mm 254 mm Kužel vřetene MK 2 MK 2 MK 3 MK 4 Otáčky vřetene ot./min ot./min ot./min ot./min Počet stupňů rychlosti Vrtací hloubka 65 mm 80 mm 85 mm 120 mm Úhel natáčení vrtacího stolu Průměr sloupu 60 mm 73 mm 80 mm 92 mm Velikost stolu mm mm mm mm Velikost T-drážky 12 mm 12 mm 14 mm 14 mm Max. vzdál. vřetene a stolu 390 mm 430 mm 730 mm 720 mm Max. vzdál. vřetene a základny 530 mm 610 mm mm mm Výkon motoru 500 W 750 W 750 W W Celková výška 860 mm mm mm mm Hmotnost 40 kg 65 kg 82 kg 135 kg Součást dodávky: Opti B 17 Pro / B 23 Pro RÖHM rychloupínací hlavička 3 16 mm B16 Kuželový trn MK 2 / B16 2 ks T-matic Opti B 26 Pro RÖHM rychloupínací hlavička 3 16 mm B16 Kuželový trn MK 3 / B16 2 ks T-matic Opti B 33 Pro RÖHM rychloupínací hlavička 3 16 mm B16 Kuželový trn MK 4 / B16 2 ks T-matic»» Další příslušenství na straně Volání zdarma: (ČR), (SR) bow@bow.cz

6 Opti B 23 Pro Vario / Opti B 26 Pro Vario / Opti B 33 Pro Vario Stolní a sloupové vrtačky s neobvykle velkým rozsahem otáček plynule přestavitelné pomocí frekvenčního měniče Made in Germany. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Tichý, výkonný a trvanlivý elektromotor průmyslového typu Frekvenční měnič zajišťuje konstantní průběh točivého momentu i při proměnlivém zatížení Rozsah otáček volitelný od 25 do 225 % hodnoty dané nastavením polohy klínových řemenů Výškově přestavitelný ochranný štítek proti odlétajícím třískám vybaven koncovým mikrospínačem Velmi přesné a výkonné provedení celého stroje Snadno přístupný bezpečný vypínač v krytí IP54 s nulovým spínačem, zamykatelným nouzovým vypínačem U provedení 400 V přepínač chodu vpravo-vlevo Součást dodávky: Rychloupínací hlavička RÖHM 3 16 mm, B16 Kuželový trn 2 ks T-matic Snížená hlučnost díky hliníkovým řemenicím (mimo B17 Pro) Výrazně lepší přenos síly a značně snížená ztráta výkonu díky kvalitním poháněcím řemenům Typ Opti B 23 Pro Vario Opti B 26 Pro Vario Opti B 33 Pro Vario Objednací číslo Cena bez DPH Kč Kč Kč Vřeteno s přesnými kuličkovými ložisky Standardně dodávaná kvalitní rychloupínací vrtací hlavička RÖHM Technická data Max. průměr vrtáku / ocel 25 mm 25 mm 30 mm Vyložení 180 mm 210 mm 254 mm Kužel vřetene MK 2 MK 3 MK 4 Otáčky vřetene ot./min ot./min ot./min Počet stupňů rychlosti Vrtací hloubka 80 mm 85 mm 120 mm Úhel natáčení vrtacího stolu ±45 ±45 ±45 Průměr sloupu 73 mm 80 mm 92 mm Velikost stolu mm mm mm Velikost T-drážky 12 mm 14 mm 14 mm Max. vzdál. vřetene a stolu 430 mm 730 mm 720 mm Max. vzdál. vřetene a základny 610 mm mm mm Výkon motoru 750 W / 400 V 750 W / 400 V W / 400 V Celková výška mm mm mm Hmotnost 75 kg 90 kg 140 kg Páka posuvu pinoly z jednoho kusu z tlakově litého hliníku s rukojetí»softgrip«stroje jsou vyráběny podle CE norem. 7

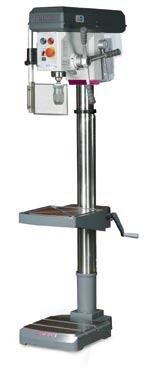

7 Robustní stolní a sloupové vrtačky Opti B 24 H / Opti B 28 H / Opti B 34 H Kvalitní dílenské vrtačky v robustním provedení. Argumenty, které vás přesvědčí o kvalitě, výkonu a ceně U modelu B 34 H digitální ukazatel otáček vřetene a hloubky vrtání Vyražeč nástrojů (od modelu B 28 H) Snížená hlučnost díky hliníkovým řemenicím s broušenými drážkovými unašeči Velmi kvalitní klínový řemen Gates pro výrazně lepší přenos síly Ozubená tyč pro výškové nastavení stolu Masivní litinový sloup a hlava zaručují tichý chod a stabilitu Nastavení hloubky vrtání 7 rychlostí (B 24 H), 12 rychlostí (B 28 H) a 18 rychlostí (B 34 H) otáček vřetene Vřeteno s přesnými kuličkovými ložisky Masivní, dobře dimenzovaná základna s T-drážkami, na zadní straně žebrovaná Páka posuvu pinoly z jednoho kusu z tlakově litého hliníku s rukojetí»softgrip«snadno přístupný bezpečnostní vypínač (krytí IP 54) Kryt řemenic s bezpečnostním spínačem Zesílená objímka stolu Pracovní základna stroje s T-drážkami Přepínač pro pravý/levý chod Tichý a výkonný elektromotor Masivní provedení Osvětlení pracovního stolu Typ Opti B 24 H Opti B 28 H Opti B 34 H Objednací číslo Cena bez DPH Kč Kč Kč Technické údaje Vrtací výkon ocel Ø 20 mm Ø 28 mm Ø 34 mm Vyložení 165 mm 200 mm 285 mm Vrtací hloubka 85 mm 105 mm 160 mm Kužel vřetene MK 2 MK 3 MK 4 Max. vzdál. vřeteno-stůl 440 mm 860 mm 790 mm Max. vzdál. vřeteno-základna 590 mm mm mm Otáčky vřetene ot./min ot./min ot./min Počet rychlostí 7 rychlostí 12 rychlostí 18 rychlostí Průměr sloupu 80 mm 92 mm 115 mm Velikost stolu mm mm mm Velikost T-drážek 14 mm 14 mm 14 mm Velikost prac. plochy základny mm mm mm Rozteč T-drážek základny 120 mm 120 mm 150 mm Výkon motoru 850 W / 230 V 850 W / 400 V W / 400 V Rozměry stroje mm mm mm Hmotnost 102 kg 147 kg 274 kg Součást dodávky Opti B 24 H Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK 2 / B16 T-matice Opti B 28 H Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK 3 / B16 T-matice Opti B 34 H Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK 4 / B16 T-matice»» Další příslušenství na straně Volání zdarma: (ČR), (SR) bow@bow.cz

8 Opti B 16 H Vario / Opti B 24 H Vario / Opti B 28 H Vario / Opti B 34 H Vario Vrtačky s proměnlivou regulací otáček vřetene. Argumenty, které vás přesvědčí o kvalitě, výkonu a ceně Všechny modely s digitálním zobrazením počtu zvolených otáček U modelu B 34 H Vario digitální ukazatel hloubky vrtání Závitovací cyklus u B 34 H Vario Včetně chlazení (B 28 H Vario a B 34 H Vario) Rozsah otáček volitelný v rozsahu % hodnoty nastavené klínovými řemeny Tiché a výkonné třífázové stejnosměrné motory Masivní provedení Osvětlení pracovního stolu Součást dodávky Opti B 16 H Vario Rychloupínací hlavička (0 16 mm) B16 T-matice Opti B 24 H Vario Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK2 / B16 T-matice Opti B 28 / B 34 H Vario Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK3 (MK4) / B16 Chlazení T-matice Typ Opti B 16 H Vario Opti B 24 H Vario Opti B 28 H Vario Opti B 34 H Vario Objednací číslo Cena bez DPH Kč Kč Kč Kč Technické údaje Vrtací výkon ocel Ø 16 mm Ø 20 mm Ø 28 mm Ø 34 mm Vyložení 120 mm 165 mm 200 mm 285 mm Vrtací hloubka 65 mm 85 mm 105 mm 160 mm Kužel vřetene B16 MK 2 MK 3 MK 4 Max. vzdál. vřeteno-stůl 310 mm 440 mm 860 mm 790 mm Max. vzdál. vřeteno-základ. 425 mm 590 mm mm mm Otáčky vřetene ot./min ot./min ot./min ot./min Počet rychlostí 5 rychlostí 4 rychlosti 12 rychlostí 9 rychlostí Průměr sloupu 60 mm 80 mm 92 mm 115 mm Velikost stolu mm mm mm mm Velikost T-drážek 12 mm 14 mm 14 mm 14 mm Velikost prac. plochy základ mm mm mm mm Rozteč T-drážek základny 80 mm 120 mm 120 mm 150 mm Výkon motoru W / 3PE DC 230 V W / 3PE DC 230 V W / 3PE DC 230 V W / 3PE DC 230 V Rozměry stroje mm mm mm mm Hmotnost 65 kg 102 kg 147 kg 290 kg Stroje jsou vyráběny podle CE norem. 9

9 Sloupová vrtačka Opti B 30 BS Vario Sloupová vrtačka s digitálním odměřováním hloubky vrtání a plynulou změnou otáček. Argumenty, které vás přesvědčí o kvalitě, výkonu a ceně Digitální odměřování hloubky s přesností 0,01 mm Digitální zobrazení otáček vřetene Plynulá změna otáček Přepínač otáček vpravo-vlevo Závitovací cyklus Automatické zapnutí a vypnutí Jednoduchá výměna nástrojů pomocí vyražeče Osvětlení pracovního stolu Integrované chlazení Zesílená objímka stolu Velmi tichý chod díky kvalitnímu provedení elektromotoru s dobrou charakteristikou regulace Vřeteno s přesnými kuličkovými ložisky Snížená hlučnost díky hliníkovým řemenicím Velmi kvalitní klínový řemen Gates poskytuje výrazně lepší přenos síly bez prokluzu Ozubená tyč pro výškové nastavení stolu Nastavení hloubky vrtání Masivní, dobře dimenzovaná základna s T-drážkami, na zadní straně žebrovaná Výškově přestavitelný ochranný štít proti odlétajícím třískám vybaven koncovým mikrospínačem Vrtací hloubka 125 mm Tříramenná páka posuvu z oceli Snadný přístup k ovládacím prvkům na panelu Optimální poměr cena/výkon Trvalá hodnota Snadná výměna nástroje pomocí vyražeče Silně dimenzovaný, masivní vrtací stůl s T-drážkami, na spodní straně žebrovaný Výškové přestavení stolu Volitelné příslušenství: Strojní svěrák OPTI BSI 140 Svěrák průmyslové kvality s výměnnou prizmatickou čelistí, přesně broušený Objednací číslo: Cena bez DPH: Kč»» Další příslušenství na straně Osvětlení pracovního stolu Výškově přestavitelný ochranný štít proti odlétajícím třískám vybaven koncovým mikrospínačem Typ Opti B 30 BS Vario Objednací číslo Cena bez DPH Kč Technická data Vrtací výkon v oceli (max.) Ø 30 mm Vyložení 285 mm Kužel vřetene MK 3 Vzdálenost vřetene a stolu 790 mm Vzdálenost vřetene a zákl. desky mm Otáčky vřetene ot./min Počet stupňů rychlosti 3 Vrtací hloubka 125 mm Průměr sloupu 115 mm Velikost stolu mm Velikost T-drážky 14 mm Výkon motoru W / 3PE DC 230 V Hlavní rozměry stroje mm Hmotnost 231 kg Součást dodávky: Rychloupínací hlavička 0 16 mm, B16 Kuželový trn MK3/B16 Ochranný kryt sklíčidla Digitální odměřování Digitální ukazatel otáček Chlazení Vyražeč nástroje T-matice Tichý a silný elektromotor s dobrou charakteristkou regulace Plynulá regulace otáček Kryt řemenic vybaven bezpečnostním spínačem Digitální odměřování Digitální ukazatel otáček 10 Volání zdarma: (ČR), (SR) bow@bow.cz

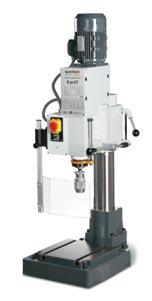

10 Převodové stolní a sloupové vrtačky quantum B 30 GT / quantum B 28 GS / quantum B 30 GS Převodové vrtačky pro dílenské i průmyslové využití. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Řazení rychlostí pomocí dvou pák, umístěných na boku vrtací hlavy Výškové přestavení vrtací hlavy pomocí ozubené tyče Pomocí ozubené tyče výškově přestavitelný pracovní stůl (B 28 GS a B 30 GS) Hlavní vypínač v krytí IP 54 s podpěťovým spínačem a uzamykatelným nouzovým vypínačem Přepínač chodu vpravo vlevo Vřeteno s přesnými kuželíkovými ložisky se zaručenou házivostí <0,02 mm (měřeno na vrtací pinole) Kvalitní rychloupínací vrtací hlavička quantum s házivostí <0,06 mm Masivní základní deska s T-drážkami; na spodní straně silně žebrovaná Tichý a výkonný 2-stupňový elektromotor s převodovkou s ozubenými koly Rychloutažení výškově přestavitelné vrtací hlavy Silnostěnný litinový sloup zajišťuje velmi klidný chod a stabilitu Dlouhá, posuvná rukojeť páky pro snadný ruční posuv Hloubkový doraz s měřítkem Vyražeč nástroje Součást dodávky: Rychloupínací hlavička 0 16 mm, B16 Kuželový trn MK 3»» Další příslušenství na straně Typ quantum B 30 GT quantum B 28 GS quantum B 30 GS Objednací číslo Cena bez DPH Kč Kč Kč Technická data Max. průměr vrtáku / ocel 30 mm 30 mm 30 mm Max. průměr vrtáku / litina 38 mm 38 mm 38 mm Řezání závitů / ocel M 12 M 12 M 12 Řezání závitů / litina M 16 M 16 M 16 Vyložení 225 mm 225 mm 315 mm Vzdálenost vřetene a stolu mm mm Vzdálenost vřetene a zákl. desky 405 mm mm mm Kužel vřetene MK 3 MK 3 MK 3 Otáčky vřetene ot./min ot./min ot./min Počet stupňů rychlosti Vrtací hloubka 140 mm 140 mm 140 mm Průměr sloupu 100 mm 100 mm 125 mm Velikost T-drážky 14 mm 14 mm 14 mm Velikost stolu mm mm Velikost základny mm mm mm Výkon motoru, 2 rychlosti 75o W / 400 V 75o W / 400 V 750 W / 400 V Hlavní rozměry stroje mm mm mm Hmotnost 140 kg 270 kg 440 kg Stroje jsou vyráběny podle CE norem. 11

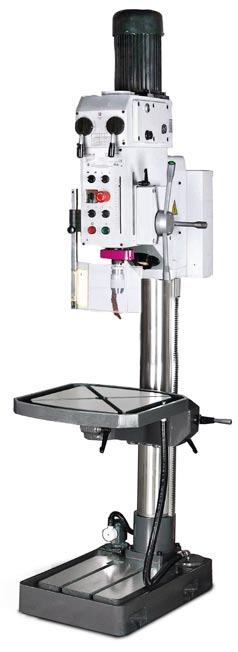

11 Převodové sloupové vrtačky Opti B 40 GSP / Opti B 40 GSM Profesionální sloupové vrtačky s převodovým soukolím, strojním posuvem, závitovacím cyklem, osvětlením a chlazením. Opti B 40 GSM s elektromagnetickým spínáním strojního posuvu vřetene. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Velmi klidný chod díky broušeným ozubeným kolům Automatické mazání ozubených kol pomocí olejového čerpadla Tuhé vřeteno je kaleno a broušeno a zaručuje vysokou přesnost Všechny důležité ovládací prvky jsou umístěny na přední straně 9 rychlostí řaditelných pákami na přední straně stroje a dvoustupňový elektromotor dávají 18 rychlostních stupňů Uzamykatelný hlavní vypínač s jištěním motoru Přepínač chodu vpravo-vlevo se dvěma stupni rychlosti Vypínač osvětlení Integrovaná lampa k osvětlení pracovního stolu Jednoduchá výměna nástrojů a spouštěcí páka pro automatický posuv pinoly na boku vrtačky Nastavitelný hloubkový doraz s milimetrovou stupnicí odečitatelnou zepředu Závitovací cyklus nastavitelný pomocí dvou koncových spínačů automatická změna otáček Opti B 40 GSP Strojní posuv pinoly se aktivuje ruční pákou. Po dosažení nastavené hloubky dojde k automatickému vypnutí posuvu a k návratu vřetene do nulové polohy. Součást dodávky: Rychloupínací hlavička 0 16 mm, B16 Kuželový trn MK 4 / B16 Osvětlení stolu Chlazení»» Další příslušenství na straně Typ OPTI B 40 GSP Objednací číslo Cena bez DPH Kč Typ OPTI B 40 GSM Objednací číslo Cena bez DPH Kč Technická data Max. průměr vrtáku / ocel 35 mm Max. průměr vrtáku / litina 45 mm Max. velikost závitu / ocel M 24 Max. velikost závitu / litina M 30 Vyložení 350 mm Max. vzdálenost vřetene a stolu 780 mm Vzdálenost vřetene a zákl. desky mm Kužel vřetene MK 4 Otáčky vřetene ot./min Počet stupňů rychlosti 18 Vrtací hloubka 180 mm Strojní posuv vřetene (počet/rozsah) 2 rychlosti / 0,1-0,2 mm/ot. Průměr sloupu 150 mm Velikost T-drážky 18 mm Velikost stolu mm Velikost základny mm Výkon motoru W / 400 V Hlavní rozměry stroje mm Hmotnost 660 kg Opti B 40 GSM Elektromagnetické spínání strojního posuvu tlačítky na rukojetích. U hlubokých otvorů může být posuv pro zlepšení tvorby třísek přerušen a obnoven bez časového zpoždění pouhým stisknutím tlačítka na páce posuvu Při závitovacím cyklu se stisknutím tlačítka změní smysl otáčení vřetene. 12 Volání zdarma: (ČR), (SR) bow@bow.cz

12 Opti B 50 GSM Masivní převodová sloupová vrtačka s elektromagnetickým spínáním posuvu pinoly, závitovacím cyklem a chlazením. Určená pro nejnáročnější použití. Argumenty, které vás přesvědčí o kvalitě, výkonu a ceně Masivní litinové provedení Velká stabilita díky silně dimenzovanému sloupu ze šedé litiny Centrální mazání ozubených kol převodovky pomocí olejového čerpadla Vysoká přesnost a kruhovitost díky tuhému vřetenu, které je kalené a broušené 9 rychlostí řaditelných pákami na přední straně stroje a dvoustupňový elektromotor poskytují 18 rychlostních stupňů Masivní pracovní stůl s velkou upínací plochou, masivním žebrováním a T-drážkami o velikosti 18 mm Integrované čerpadlo chlazení Převodovka s kalenými ozubenými koly v olejové lázni Závitovací cyklus pro efektivní výrobu závitů Uzamykatelný hlavní vypínač s bezpečnostním krytím Integrovaná lampa osvětlení pracovního stolu Automatický vyražeč pro snadnou výměnu nástrojů Výškově nastavitelný ochranný štít s mikrospínačem proti odlétávajícím třískám Nastavitelný hloubkový doraz s milimetrovou stupnicí Masivní základová deska, precizně povrchově opracovaná Strojní posuv ovládaný elektromagnetickou spojkou se šesti rychlostmi posuvu Automatický vyražeč usnadňuje výměnu nástrojů Strojní posuv ovládaný elektromagnetickou spojkou vybavenou šesti rychlostmi posuvu Závitovací cyklus Typ Opti B 50 GSM Objednací číslo Cena bez DPH Kč Technická data Max. průměr vrtáku (ocel) Ø 50 mm Max. průměr vrtáku (litina) Ø 60 mm Max. závit do oceli M 42 Max. závit do litiny M 50 Vyložení 375 mm Zdvih pinoly 230 mm Rychlost posuvu pinoly 6 rychlostí / 0,05 0,3 mm/ot. Kužel vřetene MK 4 Max. vzdálenost vřetene a stolu 800 mm Max. vzdálenost vřetene a základny mm Velikost stolu (d š) mm Pracovní plocha základní desky (d š) mm Velikost T-drážky 18 mm Otáčky vřetene ot./min Počet rychlostí 18 Průměr sloupu 200 mm Výkon motoru / W, 400 V Rozměry stroje (d š v) mm Hmotnost 820 kg Hmotnost stroje 820 kg Součást dodávky: Rychloupínací hlavička 0 16 mm Kuželový trn MK 4 Osvětlení pracovního stolu Chladicí zařízení Ochranný kryt sklíčidla Stroje jsou vyráběny podle CE norem. 13

13 Tabulka doporučeného příslušenství Příslušenství pro vrtačky Rychloup. hlavička 0 8 mm/mk B17 Pro B23 Pro/Vario B26 Pro/Vario B33 Pro/Vario B24 H/Vario B28 H/Vario B30 BS Vario B40 GSP B40 GSM B50 GSM RB 35 Rychloup. hlavička 0 13 mm/mk Rychloup. hlavička 0 13 mm/mk Rychloup. hlavička 0 8 mm B Rychloup. hlavička 0 10 mm B Rychloup. hlavička 0 13 mm B Rychloup. hlavička 0 16 mm B Röhm rychloup. hlavička 1-13 mm, B Röhm rychloup. hlavička 3-16 mm, B Redukční pouzdro MK3-MK Redukční pouzdro MK4-MK Redukční pouzdro MK4- MK Morsekužel MK2 - B Morsekužel MK3 - B Morsekužel MK4 - B Morsekužel MK5 - B Morsekužel MK6 - B Titan spirálové vrtáky 13 mm Spirálové vrtáky HSS / MK Spirálové vrtáky HSS / MK Závitovací hlava M5-M Kónusový vyrážeč MSP Kónusový vyrážeč MSP Sada upínek SPW Sada upínek SPW Sada upínek SPW Sada upínek SPW Sada upínek SPW Univerzální chlazení 230 V Univerzální chlazení 400 V Chladící hadice MMC Chladící hadice KMS Strojní svěrák MSO Strojní svěrák MSO Strojní svěrák MSO Strojní svěrák MSO Strojní svěrák BMS Strojní svěrák BMS Strojní svěrák BMS Strojní svěrák BMS Strojní svěrák BMS Strojní svěrák BSI Strojní svěrák BSI Strojní svěrák BSI Doporučené Použitelné Nevhodné Tento přehled poskytuje doporučení pro volbu příslušenství k našim strojům. Tyto výrobky jsou normalizované a lze je použít i s jinými, v tomto přehledu neuvedenými stroji.. Více informací Vám sdělí Váš odborný prodejce. 14 Volání zdarma: (ČR), (SR) bow@bow.cz

14 Příslušenství vrtaček Rychloupínací hlavičky s přímým upnutím Obj. číslo Cena bez DPH Vrtací přesnost <0,05 mm 0 8 mm; MK Kč 0 13 mm; MK Kč 0 13 mm; MK Kč TiN vrtáky sada 13 mm, 25 ks Kč 25 ks, 1 13 mm V kovovém pouzdře Vrtáky HSS s kuželovou stopkou MK2: 14,5/16/18/20/22/24/26/28/30 mm Kč MK3: 14,5/16/18/20/22/24/26/28/30 mm Kč OPTIMUM přesná rychloupínací hlavička Vrtací přesnost <0,06 mm 0 8 mm; B Kč 0 10 mm; B Kč 0 13 mm; B Kč 0 16 mm; B Kč RÖHM rychloupínací hlavička 1-13 mm; B Kč 3-16 mm; B Kč Univerzální chladící zařízení Kompletní s nádržkou, článková hadice, kompletní elektroinstalace Obsah nádrže 11 litrů, dopravní výška 2,5 m, průtok 3,5 l/min. Rozměry nádrže (v š h): mm Univerzální chladící zařízení 230 V Kč Univerzální chladící zařízení 400 V Kč Morse kužely MK 2 - B Kč MK 3 - B Kč MK 4 - B Kč MK 5 - B Kč MK 6 - B Kč Závitořezná hlava M5 M Kč Vybavená ihned účinným zpětným rychlopřevíjením Kluzná spojka se 4. stupni nastavení S uchycením B16 Součást dodávky: 2 flexibilní kleština, 2 upínací klíč, imbusový klíč Redukční pouzdra MK 3 - MK Kč MK 4 - MK Kč MK 4 - MK Kč MK 2 - MK Kč MK 3 - MK Kč Klínový vyrážeč MSP1 pro MK 1 - MK Kč MSP2 pro MK 4 - MK Kč Šikovný pomocník, již žádné kladivo. Mechanicky spolehlivý. Sada upínek OPTIMUM (58-dílů) S praktickým stojánkem Metrické závity 24 svorníků 75/100/125/150/175/200 mm 6 kusů T-matic, 6 upínacích matic 4 prodloužené matice, 6 upínacích desek 12 kusů upínacích bloků SPW 8 (T-drážka 10 mm / M 8) Kč SPW 10 (T-drážka 12 mm / M 10) Kč SPW 12 (T-drážka 14 mm / M 12) Kč SPW 14 (T-drážka 16 mm / M 14) Kč SPW 16 (T-drážka 18 mm / M 16) Kč Narážecí úhelník Kč Pro upínání obrobků, kontrolní a orýsovací práce apod. Vysoká přesnost: rovnoběžnost a pravoúhlost 0,01 mm/100 mm Boční vyztužující žebra Rozměry (d š v): mm Chladící hadice KMS Kč Dvouramenná ohebná chladící hadice složená z jednotlivých plastových elementů Elektricky nevodivá Ohebná, stabilní Magnetické upínání Nekorodující, odolná na většinu rozpouštědel a chemikálií Chladící kovová hadice MMC Kč Magnetické upínání rozměry mag. základny ,5 mm Přídržná síla 75 kg Funguje na principu fixírky Kohoutem regulovatelný vstup pro stlačený vzduch Délka hadice 500 mm KMS 2 MMC 1 Stroje jsou vyráběny podle CE norem. 15

15 Příslušenství vrtaček Lehké strojní svěráky MSO s prizmou Přestavitelná čelist vedená válcovaným rovnoramenným lichoběžníkovým závitem Dlouhé připevňovací otvory nabízí mnoho možností upnutí Lehký chod a precizní vedení Typ MSO 75 MSO 100 MSO 125 MSO 150 Obj. číslo Cena bez DPH 389 Kč 459 Kč 569 Kč 649 Kč A 12,5 mm 12,5 12,5 14,5 B Upínací délka 55 mm 90 mm 110 mm 130 mm C D E F G Šířka čelistí 75 mm 100 mm 125 mm 150 mm H ??? I J Výška svěráku 28 mm 28 mm 30 mm 35 mm Hmotnost 2,2 kg 3,2 kg 4,6 kg 6 kg MSO 100 Strojní svěráky BMS s prizmou Přestavitelná čelist vedená válcovaným rovnoramenným lichoběžníkovým závitem Dlouhé připevňovací otvory a boční vybrání nabízí mnoho možností upnutí Lehký chod a precizní vedení Typ BMS 85 BMS 100 BMS 120 BMS 150 BMS 200 Obj. číslo Cena bez DPH 619 Kč 769 Kč 909 Kč Kč Kč A 11 12,5 12,5 12,5 12,5 B Upínací délka 70 mm 90 mm 110 mm 130 mm 160 mm C D E ,5 14,5 13,5 F G H I Šířka čelistí 85 mm 100 mm 120 mm 150 mm 200 mm J K L Výška svěráku 27 mm 30 mm 35 mm 45 mm 60 mm Hmotnost 3,6 kg 5 kg 6 kg 8,8 kg 14,6 kg BMS 100 Masivní strojní svěráky BSI s prizmou Čelní, boční a podélné upevňovací otvory nabízí mnoho možností upnutí Masivní odlitek z jakostní litiny provedený v průmyslové kvalitě Přesně broušená vyměnitelná prizmatická čelit Zaškrábané vodící plochy Typ BSI 100 BSI 140 BSI 200 Objednací číslo Cena bez DPH Kč Kč Kč A Celková délka mm mm mm B C Upínací délka 110 mm 150 mm 210?? mm D E F Šířka čelistí 100 mm 140 mm 200 mm G H I J K Celková výška 72 mm 90 mm 114 mm L Výška čelistí 40 mm 50 mm 64 mm Hmotnost 8,7 kg 18 kg 35 kg BSI 140»» Další strojní svěráky na straně Volání zdarma: (ČR), (SR) bow@bow.cz

16 První hanácká BOW spol. s r.o. Příčná 84/1, Olomouc tel.: , fax: bow@bow.cz, Výhradní distributor OPTIMUM, quantum, Metallkraft, Holzkraft, Holzstar, Unicraft, Schweißkraft a Aircraft v České republice a na Slovensku. Vydáním tohoto katalogu se stávají všechny dosavadní (předchozí) katalogy neplatné. Ceny uvedené v katalogu jsou nezávazné a mohou být kdykoliv změněny. Ceny jsou uvedeny v Kč bez DPH, bez manipulace a transportu. Prodej je zajištěn pomocí sítě specializovaných prodejců Platí pouze ceny v potvrzené objednávce, případně ceny s námi dohodnuté. Neručíme za omyly, chyby překladu a tiskové chyby. Zobrazení některých částí strojů může být pouze informativního charakteru. Stroje mohou být z důvodu transportu dodány v rozloženém stavu, ve více částech. Ceny pro zákazníky ze Slovenské republiky jsou určovány na základě aktuálního kurzu CZK/EUR a jsou uvedeny na webových stránkách Volejte zdarma z České republiky i ze Slovenska! Váš prodejce:
